LG LA62 Series User manual

LA62** LA71** LN57**
LA64** LA74** LN61**
LA66** LN65**
LA69**
www.lg.com
OWNER’S MANUAL
LED TV*
Please read this manual carefully before operating
your set and retain it for future reference.
* LG LED TV applies LCD screen with LED backlights.
P/NO : MFL67658604(1409-REV06)
Printed in Korea
*MFL67658604*

A-2 TABLE OF CONTENTS
COMMON
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-6 Tidying cables
LANGUAGE
LANGUAGE LIST
English
Türkçe
A-7 MAKING CONNECTIONS
A-7 Antenna connection
A-7 Satellite dish connection
A-8 HDMI connection
A-8 - ARC (Audio Return Channel)
A-9 DVI to HDMI connection
A-10 Component connection
A-11 Composite connection
A-11 MHL connection
A-12 Audio connection
A-12 - Digital optical audio connection
A-13 USB connection
A-14 CI module connection
A-15 Headphone connection
A-16 Euro Scart connection
COMMON
B-1 SPECIFICATIONS

A-3

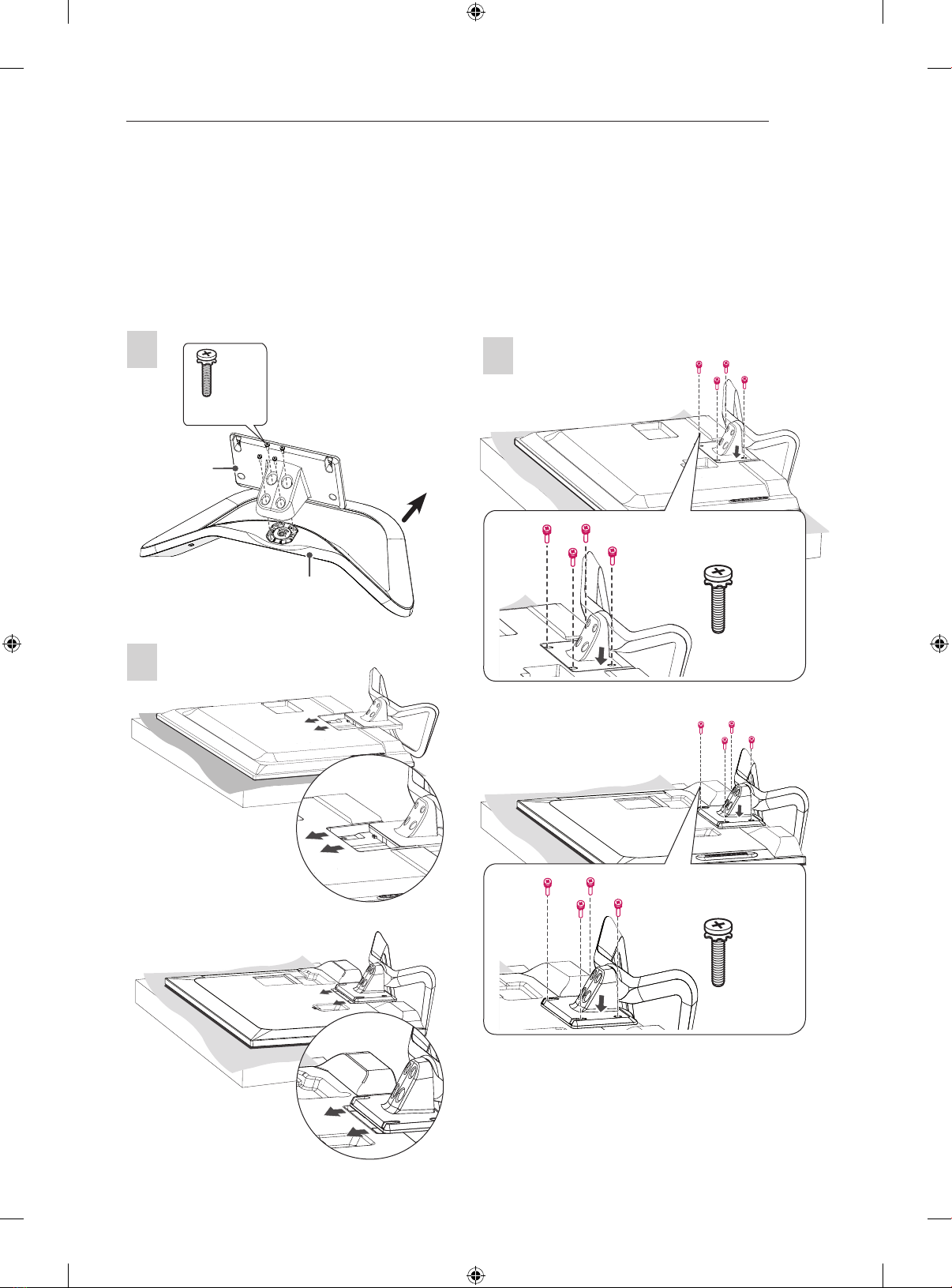

SETTING UP THE TV
LA62**, LA64**, LA66** , LA71**, LN57**-ZE/ZK,
LN61** , LN65**
3
1
Front
M4 x 14
4 EA
Stand Base
Stand Body
M4 x 14
4 EA
M4 x 14
4 EA
Setting up the TV
Image shown may differ from your TV.
Attaching the stand
2
(Only LA64**, LA66** , LA71**, LN65**)
(Only LA62**, LN57**-ZE/ZK, LN61**)
(Only LA62**, LN57**-ZE/ZK, LN61**)
(Only LA64**, LA66** , LA71**, LN65**)

A-4 SETTING UP THE TV
LA69**, LA74**
2
3
1
Stand Base
M4 x 20
4EA

A-5
SETTING UP THE TV
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemoving the protective film (from the
bottom)
(Depending on model)
Protective film is temporarily attached to
prevent the surface of the product from
being damaged during delivery.
Once the TV has been installed, please
remove the protective film on the bottom of
the unit as shown in the figure.
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
LN57**-ZA
2
3
1
Stand Body
Stand Base
P5 x 25
3EA
M4 x 14
4EA

A-6 SETTING UP THE TV
Tidying cables
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 Fix the Cable Management rmly to the TV.
(Only LA62**, LA64**, LA66**, LA71**, LN57**-ZE/
ZK, LN61**, LN65**)
Cable Holder
Cable Management
(Only LA69**, LA74**)
⨲㘶ᖂ2
㏪ⱞ⋾#Ɐᴏ
Cable Holder
Cable Management
(Only LN57**-ZA)
1 Gather and bind the cables with the Cable
Holder.
Cable Holder
CAUTION
yDo not move the TV by holding the cable
holders, as the cable holders may break,
and injuries and damage to the TV may
occur.

A-7
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 47LA660S models.
Antenna connection
ANTENNA/
CABLE IN
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus
Türkçe
TV’yi RF kablosu (75 Ω) ile duvar anten soketine
bağlayın.
NOT
yİkiden fazla TV’de kullanmak için bir sinyal
ayırıcısı kullanın.
yGörüntü kalitesinin kötü olması durumunda
görüntü kalitesini artırmak üzere bir sinyal
güçlendiricisi kullanın.
yAnten bağlıyken görüntü kalitesinin kötü
olması durumunda anteni doğru yönde
yeniden hizalamayı deneyin.
yAnten kablosu ve dönüştürücü ürünle birlikte
verilmemektedir.
yDesteklenen DTV Ses: MPEG, Dolby Digital,
Dolby Digital Plus
Satellite dish connection
(Only satellite models)
LNB
Satellite IN
13/18 V
700 mA Max
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Türkçe
TV’yi uydu RF kablosu (75 Ω) kullanarak çanak
antene ve uydu soketine bağlayın.

A-8 MAKING CONNECTIONS
Türkçe
Harici cihazdan TV’ye dijital video ve ses sinyalleri
gönderir. Harici cihaz ile TV’yi HDMI kablosuyla
aşağıdaki şekilde gösterildiği gibi bağlayın.
Bağlanmak için herhangi bir HDMI giriş bağlantı
noktasını seçin. Kullandığınız bağlantı noktası
önemli değildir.
NOT
yEn iyi görüntü kalitesi için, TV’nin HDMI
bağlantısıyla kullanılması önerilir.
yCEC (Tüketici Elektronik Kontrolü)
fonksiyonlu en son Yüksek Hızlı HDMI™
Kablosunu kullanın.
yYüksek Hızlı HDMI™ Kablolarının 1080p ve
üzerine kadar HD sinyalini taşıyabildiği test
edilmiştir.
yDesteklenen HDMI Ses biçimi: Dolby Digital,
DTS, PCM (En fazla 192 KHz, 32KHz/44.1K
Hz/48KHz/88KHz/96KHz/176KHz/192KHz)
HDMI connection
HDMI
1
(ARC)
3
(MHL)
2
/DVI IN
(*Not Provided)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital, DTS, PCM (Up to 192 KHz, 32KHz/4
4.1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Türkçe
yHDMI/DVI IN 1 (ARC) bağlantı noktası kulla-
nılarak SIMPLINK ve ARC’yi destekleyen ha-
rici bir ses cihazının bağlanması gerekir.
yARC’yi destekleyen harici ses cihazı, yüksek
hızlı bir HDMI kablosuyla bağlandığında ek
optik ses kablosu eklemeye gerek kalmadan
optik SPDIF çıkışı sağlar ve SIMPLINK fonk-
siyonunu destekler.

A-9
MAKING CONNECTIONS
DVI to HDMI connection
DVI OUT
AUDIO OUT
1
(ARC)
3
(MHL)
2
/DVI IN
L
L/MONO
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box / PC
RED
WHITE
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
yWhen using the HDMI/DVI cable, only Single
link is supported.
Türkçe
Harici cihazdan TV’ye dijital video sinyali gönderir.
Harici cihaz ile TV’yi DVI-HDMI kablosuyla
aşağıdaki şekilde gösterildiği gibi bağlayın. Ses
sinyali göndermek için bir ses kablosu bağlayın.
Bağlanmak için herhangi bir HDMI giriş bağlantı
noktasını seçin. Kullandığınız bağlantı noktası
önemli değildir.
NOT
yGrafik kartına bağlı olarak, HDMI-
DVI Kablosu kullanılıyorsa DOS modu
çalışmayabilir.
yHDMI/DVI kablosunu kullanırken yalnızca tek
bağlantıya izin verilir.

A-10 MAKING CONNECTIONS
Component connection
VIDEO
AUDIO
VIDEO
AUDIO
COMPONENT IN
L
O
O
ON
O
O
O
/M
/
L/
L/
/
/
N
N
M
M
L
L
O
O
O
O
M
M
N
N
O
O
AV
2
IN
RED
WHITE
RED
GREEN
BLUE
DVD / Blu-Ray / HD Cable Box
(*Not
Provided)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Türkçe
Harici cihazdan TV’ye analog video ve ses
sinyalleri gönderir. Harici cihaz ile TV’yi komponent
kablosuyla aşağıdaki şekilde gösterildiği gibi
bağlayın.
NOT
yKabloların yanlış takılması, görüntünün siyah
beyaz veya bozuk renklerle gösterilmesine
neden olabilir.

A-11
MAKING CONNECTIONS

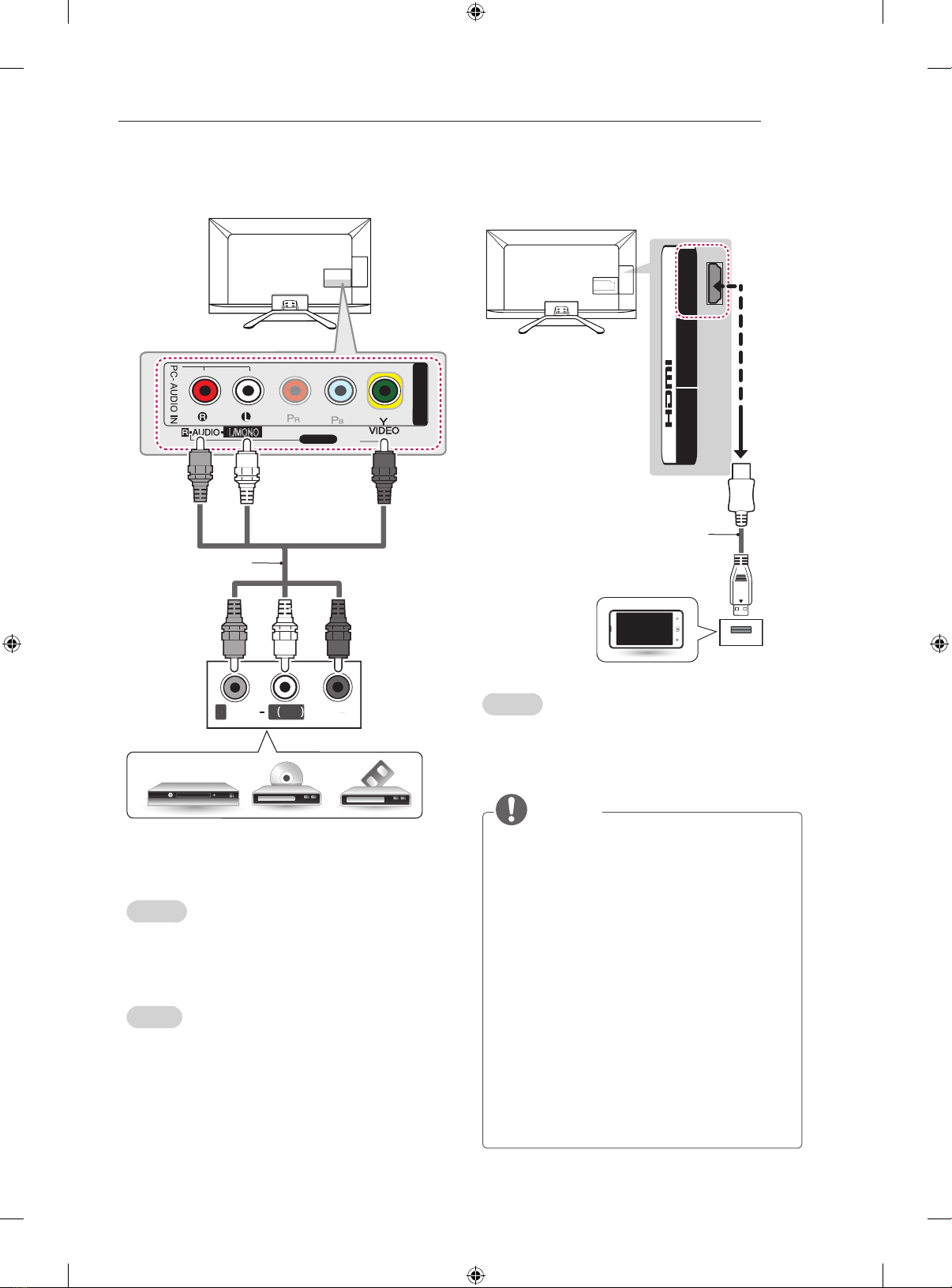

Composite connection
VIDEO
MONO
( )
AUDIOL R L
COMPONENT IN
L
L/MONO
AV 2 IN
WHITE
YELLOW
YELLOW
WHITE
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box / VCR
RED
RED
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Türkçe
Harici cihazdan TV’ye analog video ve ses
sinyalleri gönderir. Harici cihaz ile TV’yi kompozit
kablosuyla aşağıdaki şekilde gösterildiği gibi
bağlayın.
MHL connection
3
(MHL)
/DVI IN
MHL passive cable
(*Not Provided)
Mobile phone
English
Mobile High-definition Link (MHL) is an interface for
transmitting digital audiovisual signals from mobile
phones to television sets.
NOTE
yConnect the mobile phone to the HDMI/DVI
IN 3 (MHL) port to view the phone screen on
the TV.
yThe MHL passive cable is needed to connect
the TV and a mobile phone.
yThis only works for the MHL-enabled phone.
ySome applications can be operated by the
remote control.
yFor some mobile phones supporting MHL,
you can control with the magic remote
control.
yRemove the MHL passive cable from the TV
when:
- the MHL function is disabled
- your mobile device is fully charged in
standby mode

A-12 MAKING CONNECTIONS
Audio connection
OPTICAL AUDIO IN
OPTICALDIGITALAUDIO OUT
T
Digital Audio System / Sound Bar(Only
42/47LA669*)
(*Not Provided)
English
You may use an optional external audio system
instead of the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Türkçe
Mobil Yüksek Tanımlı Bağlantı (MHL) dijital görsel
işitsel sinyalleri cep telefonlarından televizyon set-
lerine iletmek için kullanılan bir arabirimdir.
NOT
yTV’de telefon ekranını görüntülemek için cep
telefonunu HDMI/DVI IN 3 (MHL) bağlantı
noktasına bağlayın.
yTV ile cep telefonunu birbirine bağlamak için
MHL pasif kablo gereklidir.
yBu yalnızca MHL etkin telefonlarda çalışır.
yBazı uygulamalar uzaktan kumanda ile
çalıştırılabilir.
yMHL desteği olan bazı cep telefonlarını sihirli
uzaktan kumanda olarak kullanabilirsiniz.
yMHL pasif kablosunu TV’den çıkarın:
-MHL işlevi devre dışı bırakıldığında
-Mobil cihazınız bekleme modunda tamamen
şarj edildiğinde

A-13
MAKING CONNECTIONS
Türkçe
Dahili hoparlör yerine isteğe bağlı bir harici ses
sistemi kullanabilirsiniz.
Dijital optik ses bağlantısı
TV’den harici cihaza dijital ses sinyali gönderir.
Harici cihaz ile TV’yi optik ses kablosuyla
aşağıdaki şekilde gösterildiği gibi bağlayın.
NOT
yOptik çıkış bağlantı noktasına doğru
bakmayın. Lazer ışınına bakmak gözlerinize
zarar verebilir.
yACP (Ses Kopyalama Koruması) özelliğine
sahip sesler dijital ses çıkışını engelleyebilir.
USB connection
USB INHDD IN
1 2 3
HUB
HDD
(*Not Provided)
USB
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the
Smart Share menu to use various multimedia les.
NOTE
ySome USB Hubs may not work. If a USB
device connected using a USB Hub is not
detected, connect it to the USB port on the
TV directly.
yConnect the external power source if your
USB is needed.
Türkçe
Çeşitli multimedya dosyalarını kullanmak için
TV’ye USB aş bellek, harici sabit disk ya da USB
bellek kartı okuyucu gibi bir USB depolama aygıtı
bağlayın ve Smart Share menüsüne gidin.
NOT
yBazı USB Hubları çalışmayabilir. USB Hubı
ile bağlanan bir USB aygıtı çalışmazsa,
doğrudan TV üzerindeki USB bağlantı
noktasına bağlayın.
yUSB kullanmanız gerekiyorsa harici güç
kaynağını bağlayın.

A-14 MAKING CONNECTIONS
CI module connection
(*Not Provided)
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
yCheck if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
yIf the TV does not display any video and
audio when CI+ CAM is connected, please
contact to the Terrestrial/Cable/Satellite
Service Operator.

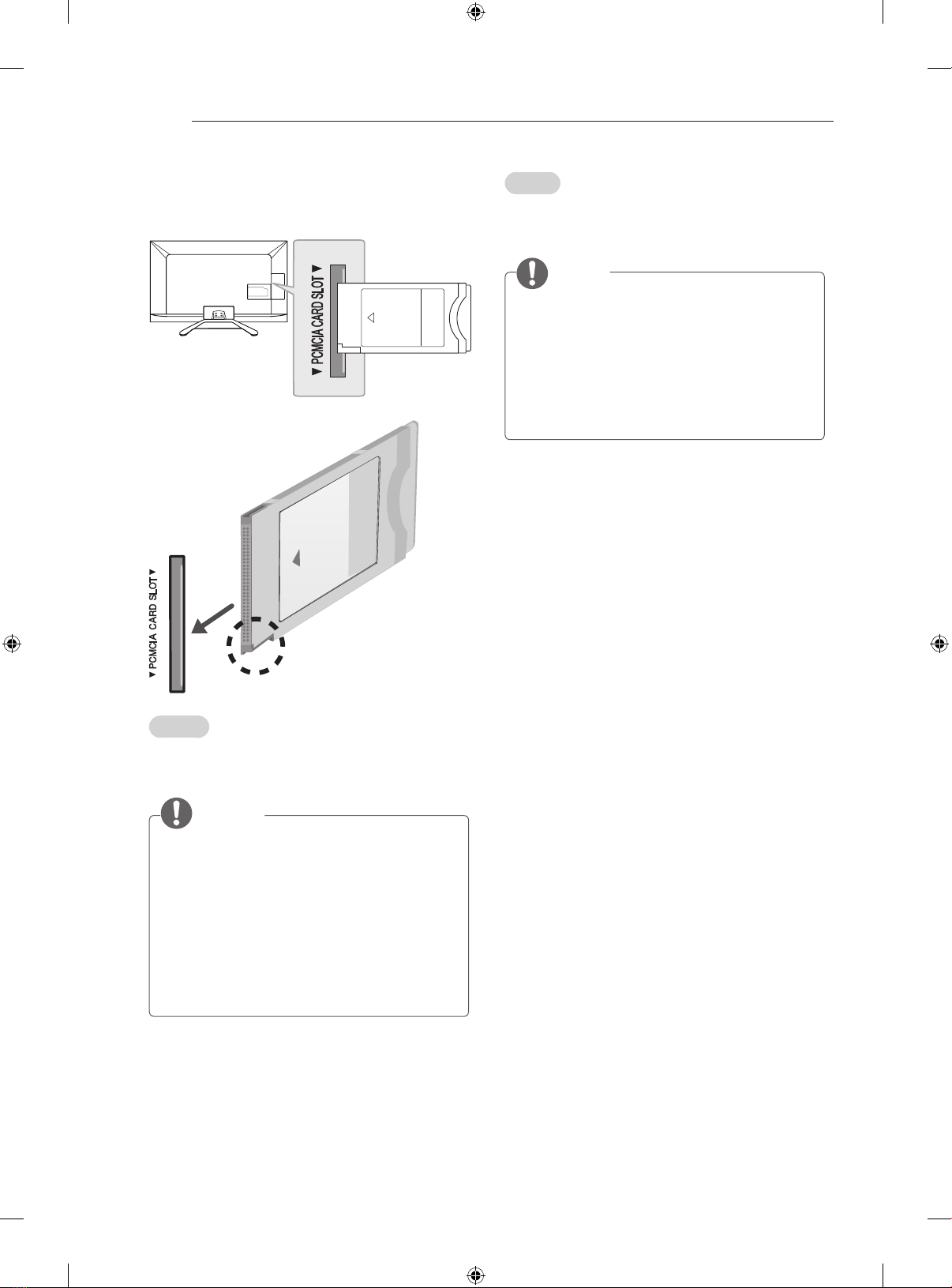

Türkçe
Dijital TV modunda şifreli (ücretli) servisleri
görüntüler. Bu özellik her ülkede mevcut değildir.
NOT
yCI modülünün PCMCIA kart yuvasına doğru
yönde takıldığından emin olun. Modül doğru
takılmadığında, TV’nin ve PCMCIA kart
yuvasının zarar görmesine neden olabilir.
yCI+ CAM bağlandığında TV’de herhangi bir
görüntü ve ses yoksa, lütfen Karasal/Kablo/
Uydu Servis Operatörü ile iletişime geçin.

A-15
MAKING CONNECTIONS
Headphone connection
H/P OUT
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yWhen changing AV MODE with a headphone
connected, the change is applied to video
but not to audio.(Depending on model)
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphone impedance: 16 Ω
yMax audio output of headphone: 9 mW to 15
mW
yHeadphone jack size: 0.35 cm
Türkçe
TV’den harici bir cihaza kulaklık sinyali gönderir.
Harici cihaz ile TV’yi kulaklıkla aşağıdaki şekilde
gösterildiği gibi bağlayın.
NOT
yKulaklık bağlandığında SES menüsü öğeleri
devre dışı bırakılır.
yKulaklık bağlıyken AV MODU değiştirilirse,
değişiklik videoya uygulanır ancak sese uy-
gulanmaz.(Modele bağlı olarak)
yOptik Dijital Ses Çıkışı kulaklık takılı olduğun-
da kullanılamaz.
yKulaklık empedansı: 16 Ω
yKulaklığın maks. ses çıkışı: 9 mW - 15 mW
yKulaklık jakı boyutu: 0,35 cm

A-16 MAKING CONNECTIONS
Türkçe
Harici cihazdan TV setine video ve ses sinyalleri
gönderir. Harici cihaz ve TV setini aşağıdaki
şekilde gösterildiği gibi Euro Scart kablosuyla
bağlayın.
Çıkış tipi
Geçerli
giriş modu
AV1
(TV Çıkışı1)
Dijital TV Dijital TV
Analog TV, AV
Analog TVKomponent
HDMI
1 TV Çıkışı: Analog TV veya Dijital TV sinyal
çıkışı sağlar.
NOT
yKullanılacak Euro Scart kablosu sinyal
korumalı olmalıdır.
y3D görüntü modunda dijital TV izlerken,
yalnızca 2D çıkış sinyallerinin SCART
kablosu aracılığıyla çıkışı sağlanabilir.
(Yalnızca 3D modeller)

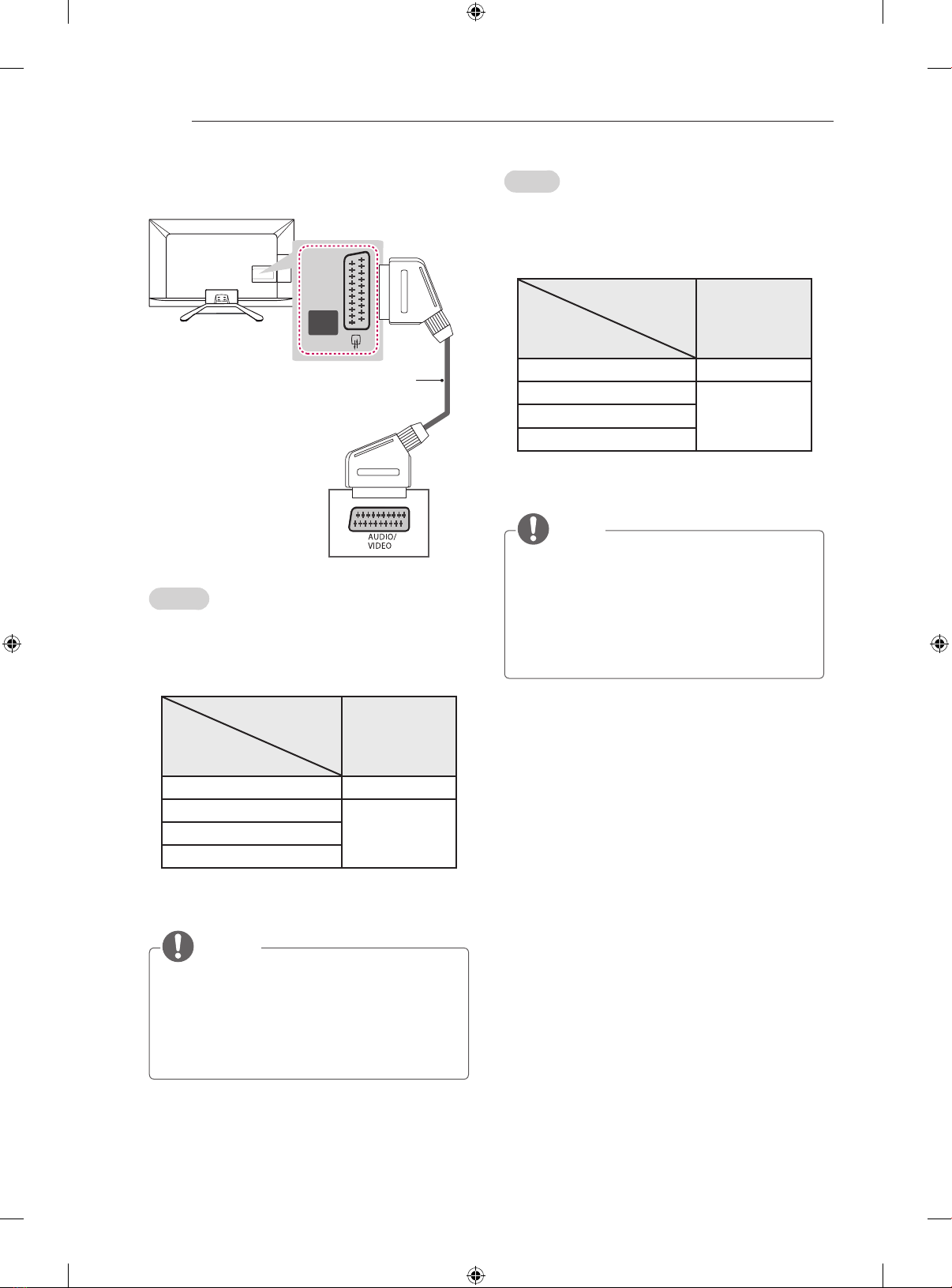

Euro Scart connection
AV1
IN/OUT
(*Not Provided)
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable as
shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TVComponent
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
yAny Euro scart cable used must be signal
shielded.
yWhen watching digital TV in 3D imaging
mode, only 2D out signals can be output
through the SCART cable. (Only 3D models)

A-17
MAKING CONNECTIONS
English
Connect various external devices to the TV
and switch input modes to select an external
device. For more information of external device’s
connection, refer to the manual provided with each
device.
Available external devices are: HD receivers,
DVD players, VCRs, audio systems, USB storage
devices, PC, gaming devices, and other external
devices.
NOTE
yThe external device connection may differ
from the model.
yConnect external devices to the TV
regardless of the order of the TV port.
yIf you record a TV program on a DVD
recorder or VCR, make sure to connect the
TV signal input cable to the TV through a
DVD recorder or VCR. For more information
of recording, refer to the manual provided
with the connected device.
yRefer to the external equipment’s manual for
operating instructions.
yIf you connect a gaming device to the TV,
use the cable supplied with the gaming
device.
yIn PC mode, there may be noise associated
with the resolution, vertical pattern, contrast
or brightness. If noise is present, change
the PC output to another resolution, change
the refresh rate to another rate or adjust the
brightness and contrast on the PICTURE
menu until the picture is clear.
yIn PC mode, some resolution settings may
not work properly depending on the graphics
card.
Türkçe
TV’ye çeşitli harici cihazlar bağlayın ve bir harici
cihaz seçmek için giriş modlarına geçin. Harici
cihaz bağlantısı hakkında daha fazla bilgi için
cihazlarla birlikte verilen kılavuza bakın.
Kullanılabilir harici cihazlar şunlardır: HD alıcılar,
DVD oynatıcılar, VCR cihazları, ses sistemleri,
USB depolama aygıtları, PC, oyun cihazları ve
diğer harici cihazlar.
NOT
yHarici cihaz bağlantısı modele göre
değişiklik gösterebilir.
yHarici cihazları TV’ye, TV bağlantı
noktalarını dikkate almaksızın bağlayın.
yDVD kayıt cihazına ya da VCR cihazına
bir TV programı kaydederken TV sinyal
giriş kablosunun DVD kayıt cihazı ya da
VCR üzerinden TV’ye bağlandığından emin
olun. Kayıt hakkında daha fazla bilgi için,
bağlanan cihazla birlikte verilen kılavuza
bakın.
yKullanım talimatları için harici cihazın
kullanım kılavuzuna başvurun.
yTV’ye bir oyun cihazı bağlarsanız, oyun
cihazıyla birlikte verilen kabloyu kullanın.
yPC modunda, çözünürlük, dikey desen,
kontrast veya parlaklığa bağlı parazit
görülebilir. Parazit varsa PC çıkışını başka
bir çözünürlüğe ayarlayın, yenileme hızını
değiştirin veya net bir görüntü elde edene
kadar RESİM menüsünden parlaklık ve
kontrast ayarlarını değiştirin.
yPC modunda bazı çözünürlük ayarları grafik
kartına bağlı olarak çalışmayabilir.

www.lg.com
OWNER’S MANUAL
LED TV*
Please read this manual carefully before operating
your set and retain it for future reference.
* LG LED TV applies LCD screen with LED backlights.

2
ENG
ENGLISH
TABLE OF CONTENTS
TABLE OF CONTENTS
3 LICENSES
3 OPEN SOURCE SOFTWARE NOTICE
4 SAFETY INSTRUCTIONS
10 - Viewing 3D Imaging (Only 3D models)
12 INSTALLATION PROCEDURE
12 ASSEMBLING AND PREPARING
12 Unpacking
16 Separate purchase
17 Parts and buttons
18 Lifting and moving the TV
19 Mounting on a table
21 Mounting on a wall
23 REMOTE CONTROL
25 MAGIC REMOTE CONTROL
FUNCTIONS
26 Registering Magic Remote Control
26 How to use Magic Remote Control
26 Precautions to Take when Using the Magic
Remote Control
27 USING THE USER GUIDE
28 MAINTENANCE
28 Cleaning your TV
28 - Screen, frame, cabinet and stand
28 - Power cord
28 TROUBLESHOOTING
29 EXTERNAL CONTROL DEVICE
SETUP
29 SPECIFICATIONS
WARNING
yIf you ignore the warning message, you may
be seriously injured or there is a possibility
of accident or death.
CAUTION
yIf you ignore the caution message, you may
be slightly injured or the product may be
damaged.
NOTE
yThe note helps you understand and use
the product safely. Please read the note
carefully before using the product.
