LG LRBC20512TT User manual

BOTTOM FREEZER
REFRIGERATOR
Owner’s Manual
Please read this guide thoroughly
before operating and keep it handy for
reference at all times.
Models / Modelos
P/No. 3828JL8019S
LRBN2051#**
LDN2273#**
LBN2251#** LDN2272#**
LRBC2051#**
LBC2051#**
LBC2251#**
REFRIGERADOR
CON CONGELADOR
INFERIOR
Manual de Usuario
Lea detenidamente estas instrucciones antes de
usar el refrigerador y guárdelas como referencia
para el futuro.
LDC2272#** LRBC2252#**

36
TABLE OF CONTENTS
Versión en Inglés 2
Garantía (Estados Unidos de América) 4
Instrucciones Importantes de Seguridad 37-38
Requerimientos Eléctricos 38
Partes y Características 39-41
Instalación 42-49
Desempaque 42
Instalación 42
Parrilla Inferior 42

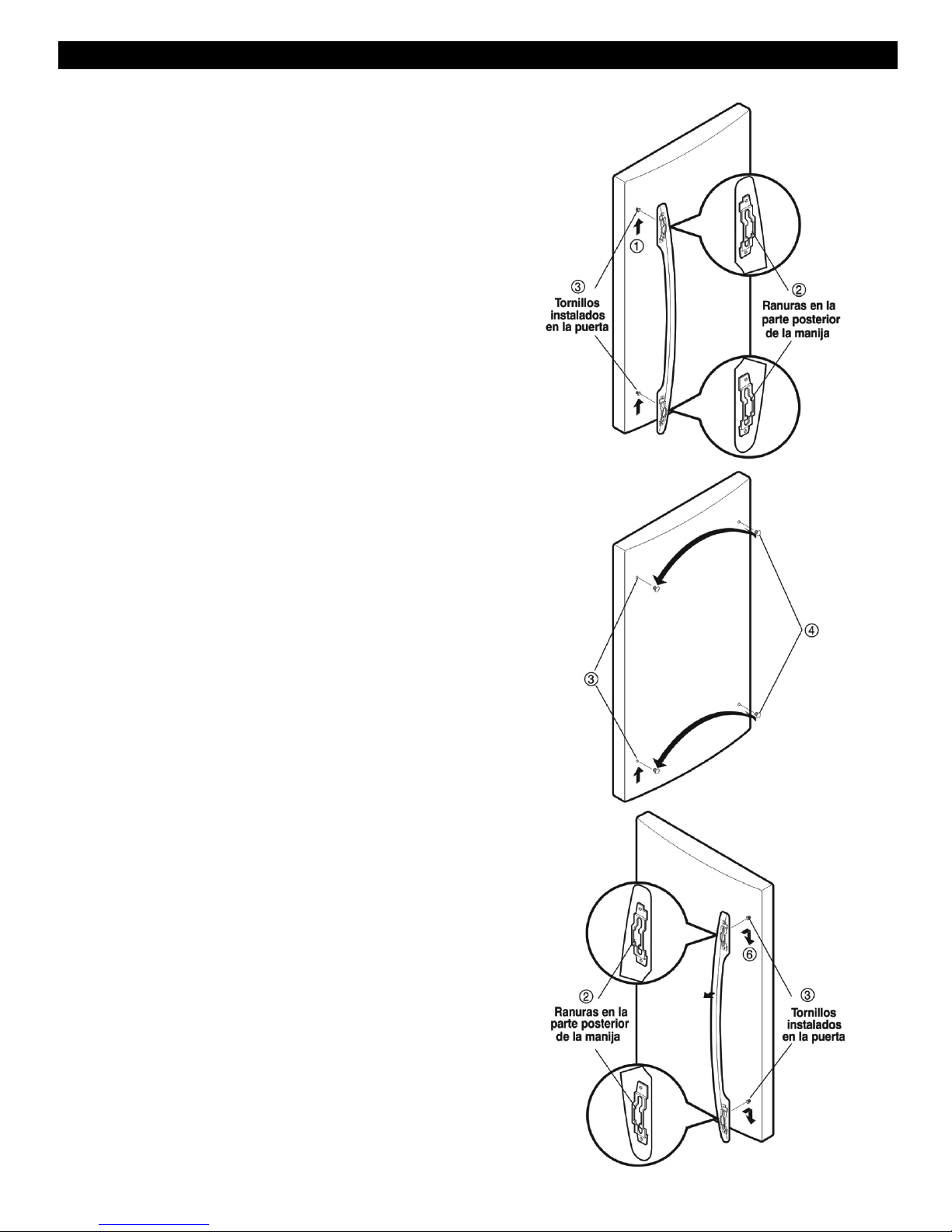

Puertas del Refrigerador: Cómo quitarlas,
cambiarle el Sentido de Apertura 43-48

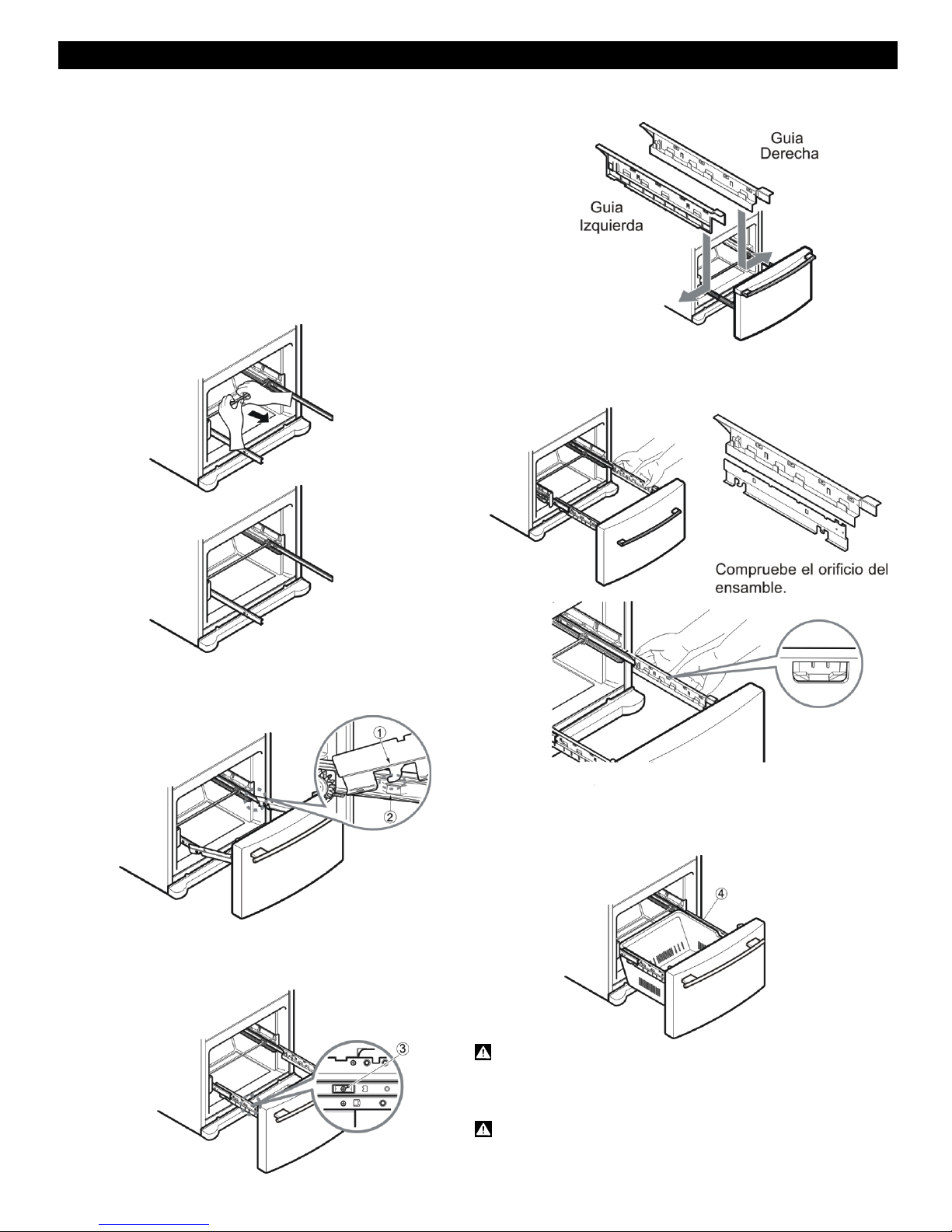

Cajón Deslizable del Congelador 44-45
Alineación y Cerrado de Puertas 49
Uso del Refrigerador 50-57
Asegurando la Circulación de Aire 50
Multi Flow
Alarma de la Puerta
50
50

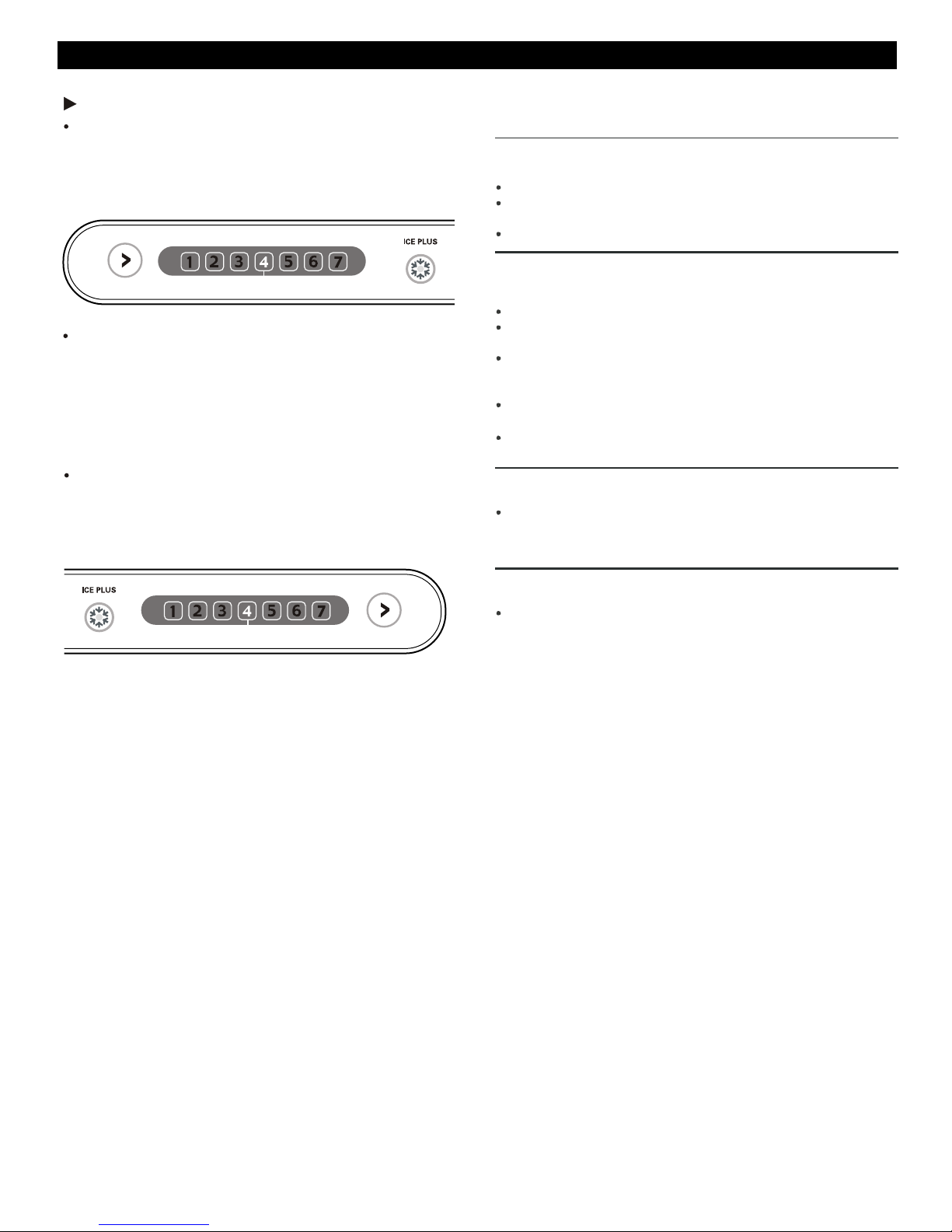

Ajuste de los Controles 50-51
Cómo Regular los Ajustes del Control 51
Guía de Almacenamiento de Alimentos 52
Para Guardar Alimentos Congelados 52

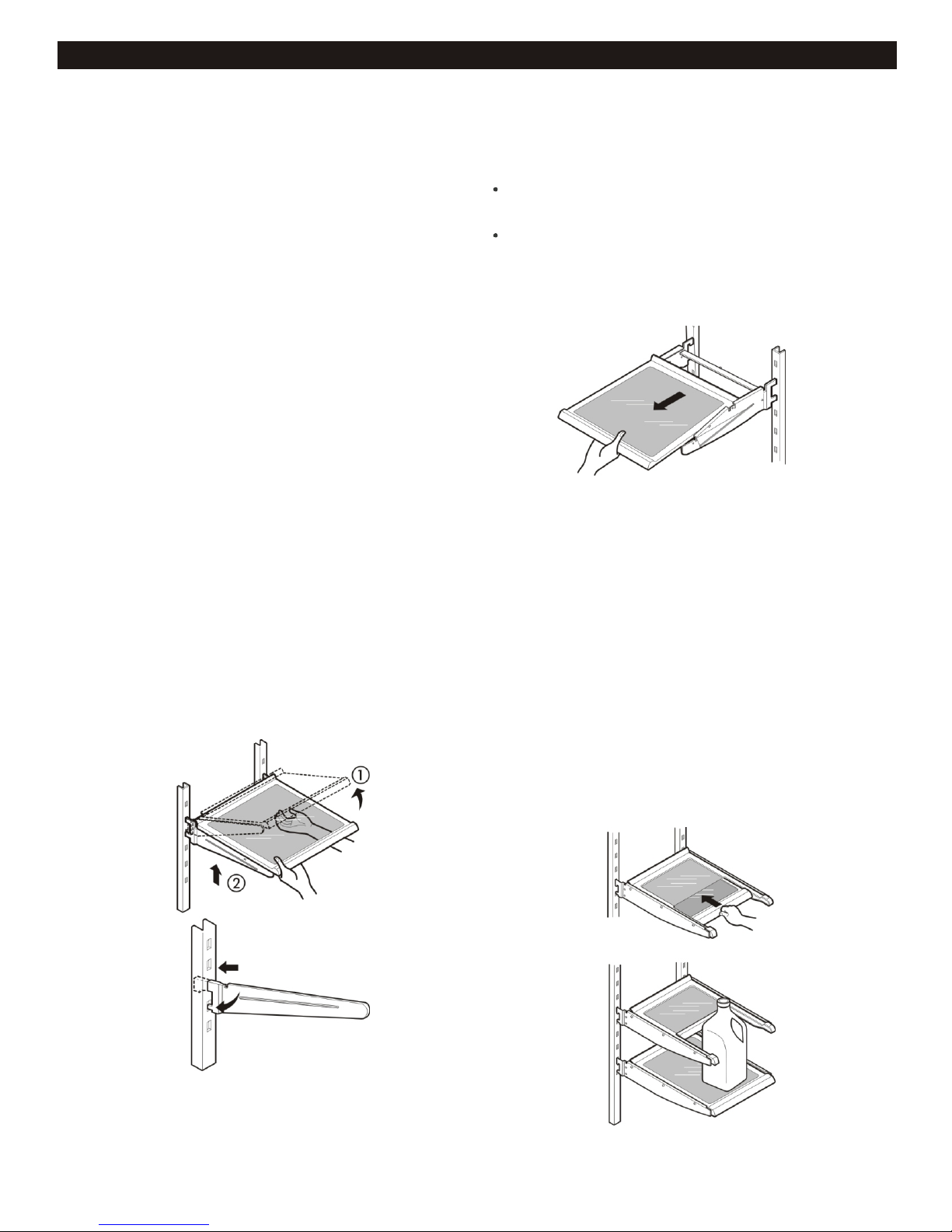

Estantes del refrigerador 53

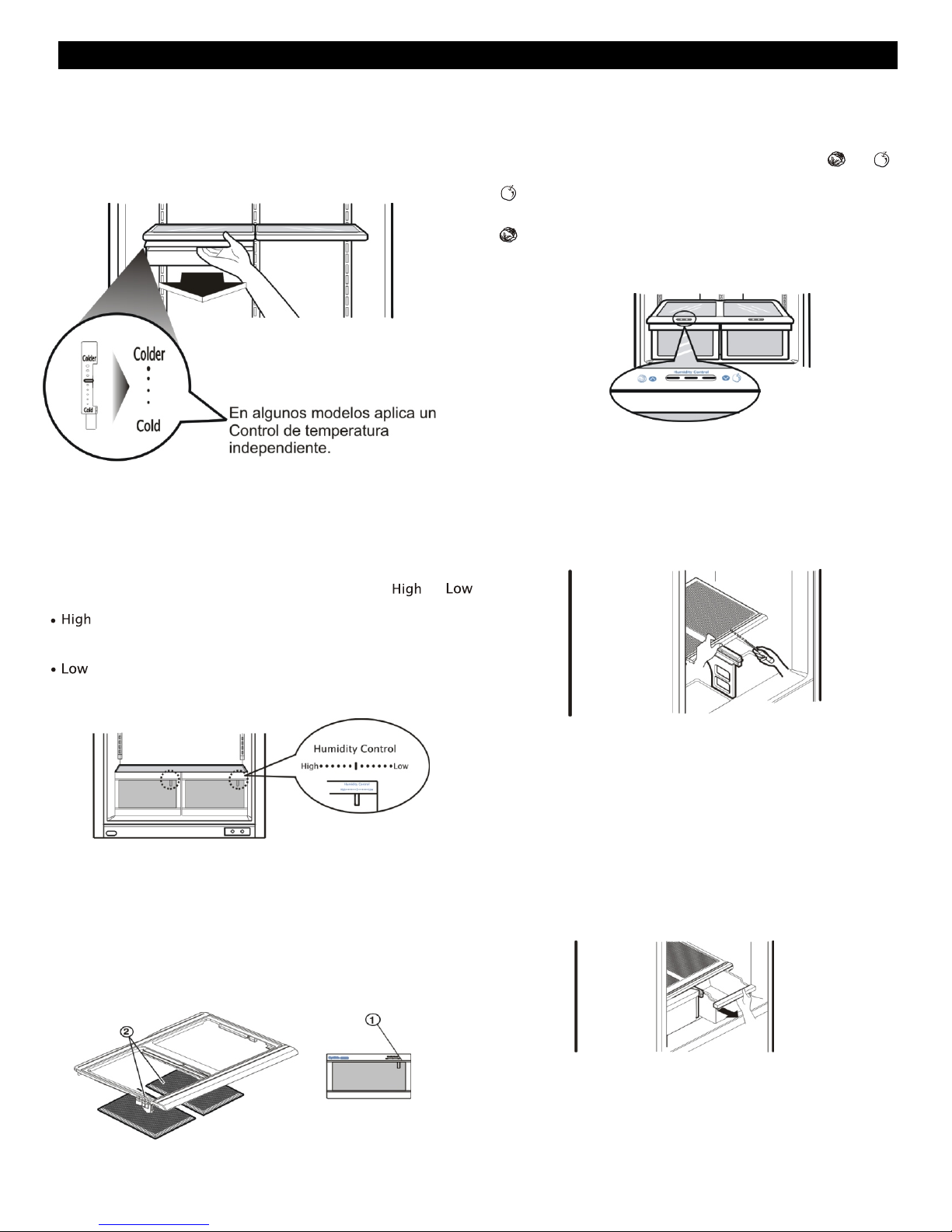

Chef Fresh / Snack Pan 54
Control de Humedad de los Cajones 54
Cajones Optibin 54
Anaqueles de las Puertas 55
Design-A-Door 55
Compartimento para Lácteos 56
Recipiente para Hielos 56
DuraBase 56
Puerta Inclinable 57
Durabase de Alambre (Modelos tipo Swing) 57
Estante de Congelador 57
Cuidados de su Refrigerador 58-59
Para Limpiar su Refrigerador 58
Exterior 58
Interior 58
Puertas y Sellos 58
Partes Plásticas 58
Serpentín del Condensador 58
Reemplazo de las Bombillas (focos) 58-59
Interrupciones de Energía 59
Cuidados en Transportación y Vacaciones 59
Acerca de la Fábrica de Hielo Automática 60
Cómo Conectar la Tubería de Agua 61-63
Guía para la Solución de Problemas 64-67
TABLA DE CONTENIDO
Cubierta de los Cajones con Rejilla Interior 55
Separador DuraBase 56
Versión en Español 36

37
PELIGRO
ADVERTENCIA
PRECAUCION
ADVERTENCIA
GUARDE ESTAS INSTRUCCIONES
MENSAJES DE SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Hemos incluido muchos mensajes importantes de seguridad en este manual. Lea y obedezca siempre todos los
mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión
a usted y a los demás, así como daños al producto.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la
palabra “PELIGRO”, “PRECAUCIÓN” o “ADVERTENCIA”. Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.
Indica una situación de peligro inminente la cual, si no se evita, puede resultar en
daños menores o daños al producto.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión
y lo que puede suceder si no se siguen las instrucciones.
Para reducir el riesgo de fuego, choque eléctrico o
lesiones a personas, se deben tomar las siguentes
medidas de precaución:
NUNCA desconecte su refrigerador jalando del
enchufe. Siempre tome firmemente el enchufe y
desconéctelo directamente de la fuente de poder.
Repare o reemplace inmediatamente todos los cables
de servicio que se han dañado. No use cables que
tengan fracturas o daños por abrasión a lo largo del
cable o en el enchufe.
Cuando mueva su refrigerador, tenga cuidado de no
pisar el cable de alimentación con los rodillos del
aparato.
No almacene o use gasolina u otros combustibles
(líquidos o vapores) en las vecindades de este u otro
electrodoméstico.
No permita que los niños se suban, cuelguen o trepen
las puertas o parrillas del refrigerador. Pueden
lesionarse y dañar el refrigerador.
Mantenga sus dedos alejados de aquellas áreas en las
que se pueden lesionar tales como las áreas de cierre
de puertas, bisagras y gabinetes. Tenga cuidado al
cerrar las puertas cuando los niños se encuentren
cerca.
Desenchufe el refrigerador antes de limpiarlo o hacer
cualquier reparación.
NOTA: Le recomendamos realizar cualquier clase de
Servicio con una persona calificada.
Antes de cambiar un foco (bombilla) quemada, desenchufe
el refrigerador o desconecte el circuito de poder para
evitar el contacto con un filamento vivo el foco (bombilla) se
puede romper mientras se cambia. NOTA: Ajustando
los controles a la posición de OFF (apagado) no
desconecta la energía del circuito de la iluminación.
Para su seguridad, este producto debe estar
conectado a tierra de manera apropiada. Haga revisar
su circuito de electricidad por un electricista calificado
para asegurar una buena conexión a tierra.
Lea todas las instrucciones antes de utilizar el producto.
Utilice el producto únicamente para el fin que se
describe en esta guía.
Una vez que el refrigerador se encuentre en operación,
no toque con las manos mojadas las superficies frías
del congelador. La piel puede adherirse a estas
superficies.
En aquellos refrigeradores con fábrica automática de
hielo, evite el contacto de las partes móviles del
mecanismo expulsor, o con el mecanismo de
calentamiento que libera los cubos. No coloque sus
dedos o manos en estos mecanismos cuando el
refrigerador esté conectado.
No vuelva a congelar los alimentos que hayan sido
descongelados previamente. El Departamento de
Agricultura de los Estados Unidos, en su Boletín de
Casas y Jardines No. 69 establece que:
“..Ud. puede volver a congelar los alimentos que han
sido congelados previamente si contienen cristales de
hielo o éstos continúan fríos – de bajo de 40 °F (4 °C).
“...La carne molida, perecederos o pescado que estén
descoloridos o sin olor no deben ser congelados ni
ingeridos. La nieve derretida tampoco debe
consumirse. Si el olor o color de la comida es
cuestionable, deshágase de ella, puede ser peligroso.
“Descongelar parcialmente o volver a congelar los
alimentos reduce la calidad de éstos, especialmente las
frutas, vegetales y alimentos preparados. La calidad de
las carnes rojas puede mantenerse mayor tiempo que
los demás alimentos. Use los productos que vuelva a
congelar tan pronto como sea posible para mantener su
calidad.
No guarde botellas en el compartimiento del congelador;
ya que podrían estallar al congelarse y causar daños.

PELIGRO: LOS NIÑOS PUEDEN QUEDAR ENCERRADOS
El atrapamiento y asfixia de niños no es un problema
del pasado. Los refrigeradores tirados y
abandonados son un peligro, aún si van a quedar ahí
“por unos cuantos días”. Si Ud. está por deshacerse
de su refrigerador viejo, por favor siga las
instrucciones que se dan a continuación para
prevenir accidentes.
ANTES DE TIRAR SU REFRIGERADOR
O CONGELADOR CUANDO YA NO SE
USE:
Saque las puertas
Deje los estantes en su lugar, así los niños
no pueden meterse adentro con facilidad.
CÓMO DESECHAR LOS CFC
Su refrigerador viejo tiene un sistema de refrigeración que
utiliza CFC (clorofluorocarbonos). Los CFC afectan a la
capa estratosférica de ozono.
Si Ud. tira su refrigerador viejo, asegúrese que el
refrigerante CFC sea eliminado de la manera
apropiada por personal calificado. Si Ud. libera
intencionalmente el refrigerante con CFC puede
estar sujeto a multas o prisión de acuerdo a las
legislaciones ambientales vigentes.
REQUERIMIENTOS DE CONEXIÓN A TIERRA
IMPORTANTE: Lea con atención lo siguiente.
CONEXIÓN
ADVERTENCIA
Peligro de Choque Eléctrico
PARA SU SEGURIDAD PERSONAL, este
aparato debe estar aterrizado apropiadamente.
Haga revisar por un personal experto sus
contactos de pared para asegurarse de que el
enchufe está conectado a tierra apropiadamente.
MÉTODO DE CONEXIÓN A TIERRA RECOMENDADO
Su refrigerador debe estar siempre conectado a un circuito
propio que esté conectado adecuadamente a tierra. La
alimentación de energía debe ser únicamente de 115V,
60 Hz, c.a. y con fusibles de 15 o 20 A. Esto brinda
el mejor desempeño y previene de las sobrecargas de
energías que pueden provocar un incendio debido al
sobrecalentamiento de los cables. Se recomienda que se
utilice un circuito separado para este producto, así como un
receptáculo que no pueda ser desconectado con un
interruptor. No utilice un cable de extensión.
Es su responsabilidad y obligación reemplazar aquellos
receptáculos de 2 terminales por uno de 3 terminales
conectado debidamente a tierra.
Bajo ninguna circunstancia corte o arranque la tercera
terminal (tierra) del enchufe
NOTA: Antes de instalar, limpiar o cambiar los focos,
apague el Control (del termostato, refrigerador o
congelador, según su modelo) a la posición de OFF.
Cuando haya terminado, vuelva a conectar el refrigerador y
ajuste el control (de termostato, refrigerador o congelador,
según su modelo) a la posición deseada.
USO DE CABLES DE EXTENSIÓN
Nosotros le recomendamos que no utilice los cables de
extensión. Sin embargo, si usted desea utilizar un cable de
extensión, es absolutamente necesario que se encuentre
en la lista de UL (en los Estados Unidos) o en la lista de la
CSA (en Canadá), tenga 3 terminales y que soporte una
carga de energía de 15 A (mínimo) y 120 V.
Al usar un cable de extensión, podrá dar más espacio a su
refrigerador en la parte de atrás.
Receptáculo de
pared aterrizado
para 3 terminales
Clavija
de 3 terminales
Asegúrese de
que la conexión
para tierra existe.
38
ADVERTENCIA
REEMPLAZO DE CABLE DE CORRIENTE
Si el cordón de alimentación se daña, éste debe ser
reemplazado por el fabricante, por nuestro centro de
servicio o personal calificado por LG para evitar
algún riesgo.

39

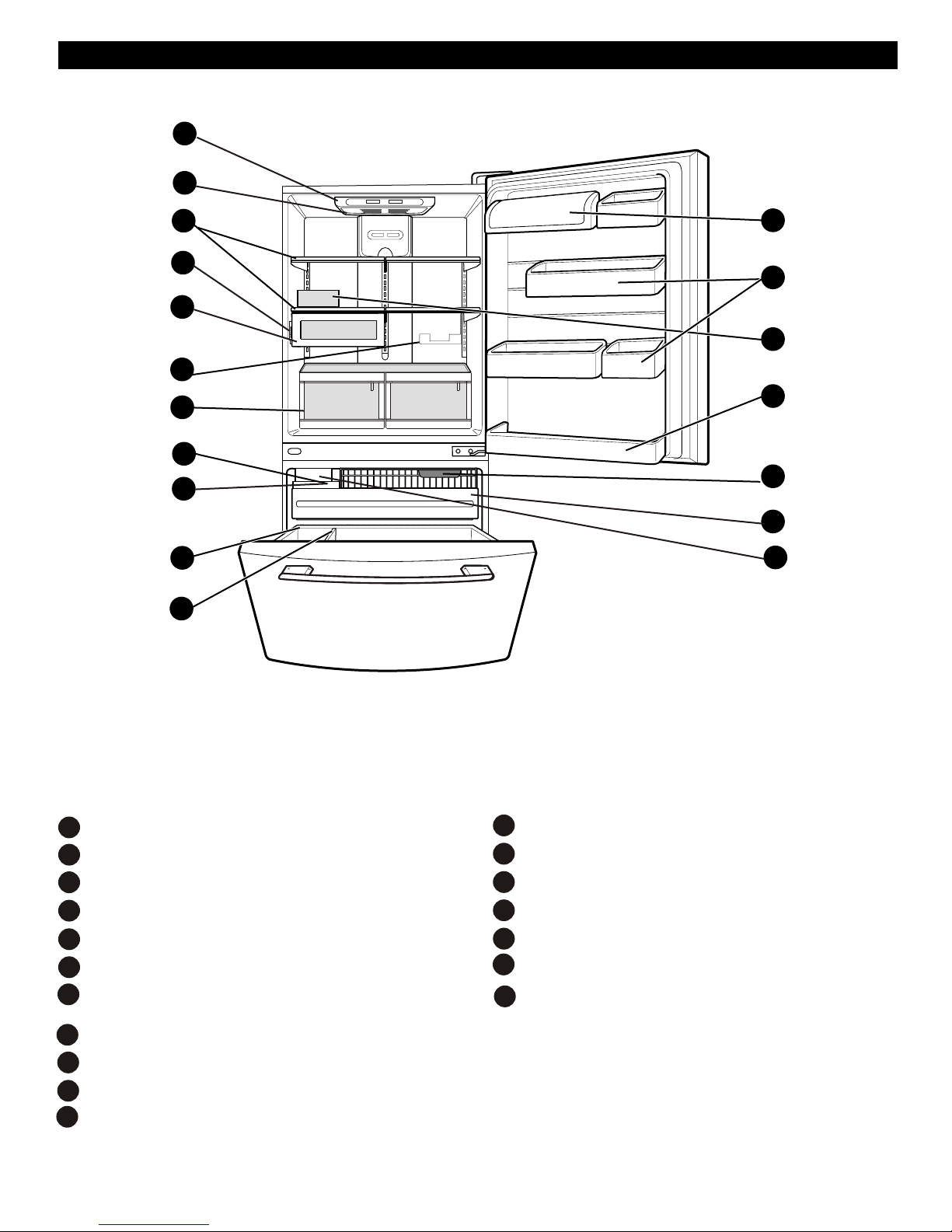

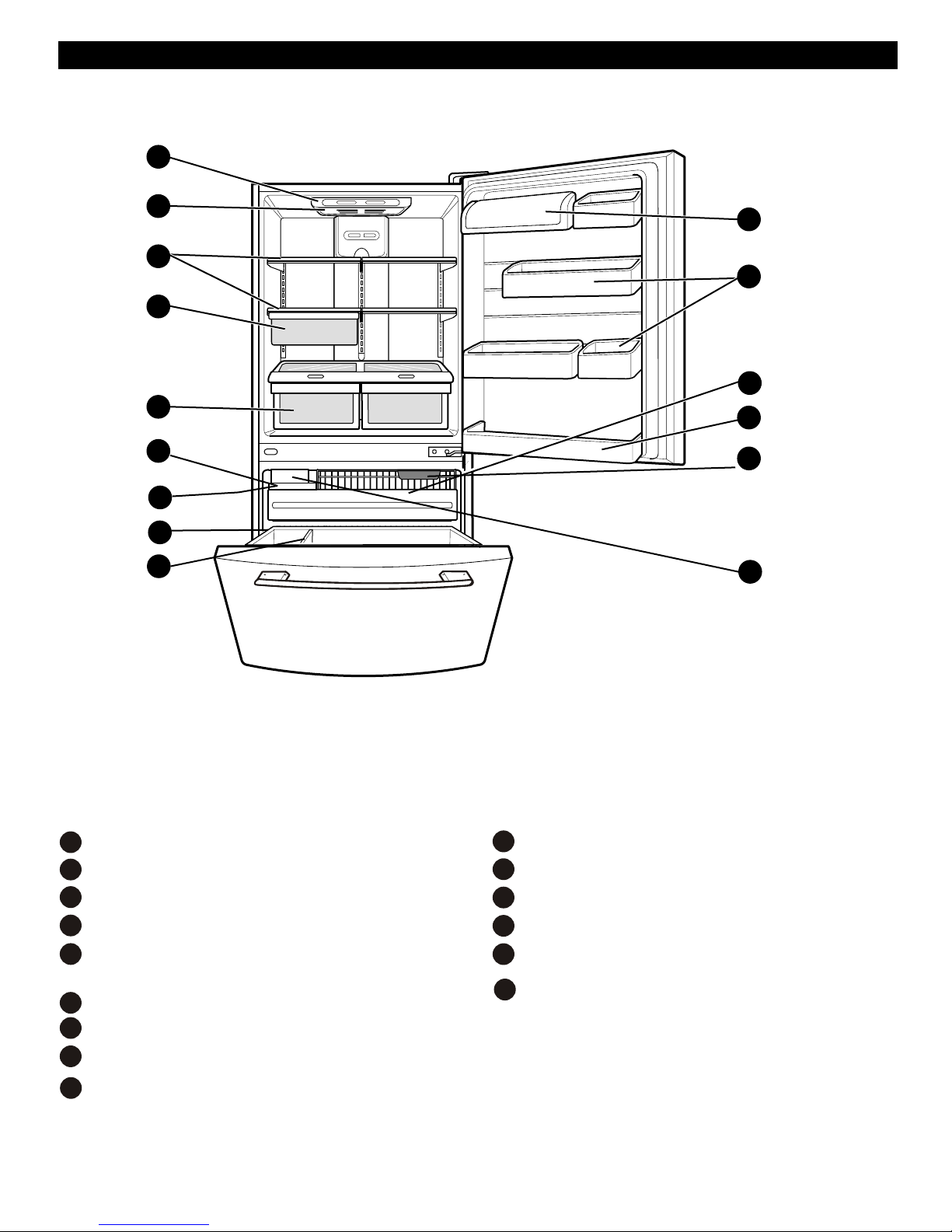

PARTS AND FEATURES
Control Digital del Sensor
Luz del Refrigerador
Parrillas
ChefFresh/SnackPan
Recipiente para Latas
Charola para Hielos (Dentro de H) *
Cajon para Vegetales
Mantiene frescos y crujientes los vegetales y frutas
Canasta del congelador
Recipiente para Lácteos
Cajones de Puertas
Cajón para Huevos
Canasta Fija del Refrigerador
Luz del Congelador
B
C
D
A
F
E
G
I
J
M
N
L
O
P
Use esta sección para que Ud. se familiarice con las partes y características de su nuevo refrigerador.
NOTA: Esta guía cubre distintos modelos. Su refrigerador puede tener algunos o todas las características y
partes que se muestran en la siguiente lista. Algunas de las localizaciones de las partes tal vez no concuerden
con su modelo.
PARTES Y CARACTERÍSTICAS
A
B
C
D
E
F
G
H
J
L
N
O
P
Divisor
K
Control de Temperatura
K
M
I
HRecipiente para Hielos
Q
Cajon Deslizable
Q
Fabrica de Hielos *
R
R
* En algunos modelos

A
B
C
D
E
J
K
N
M
L

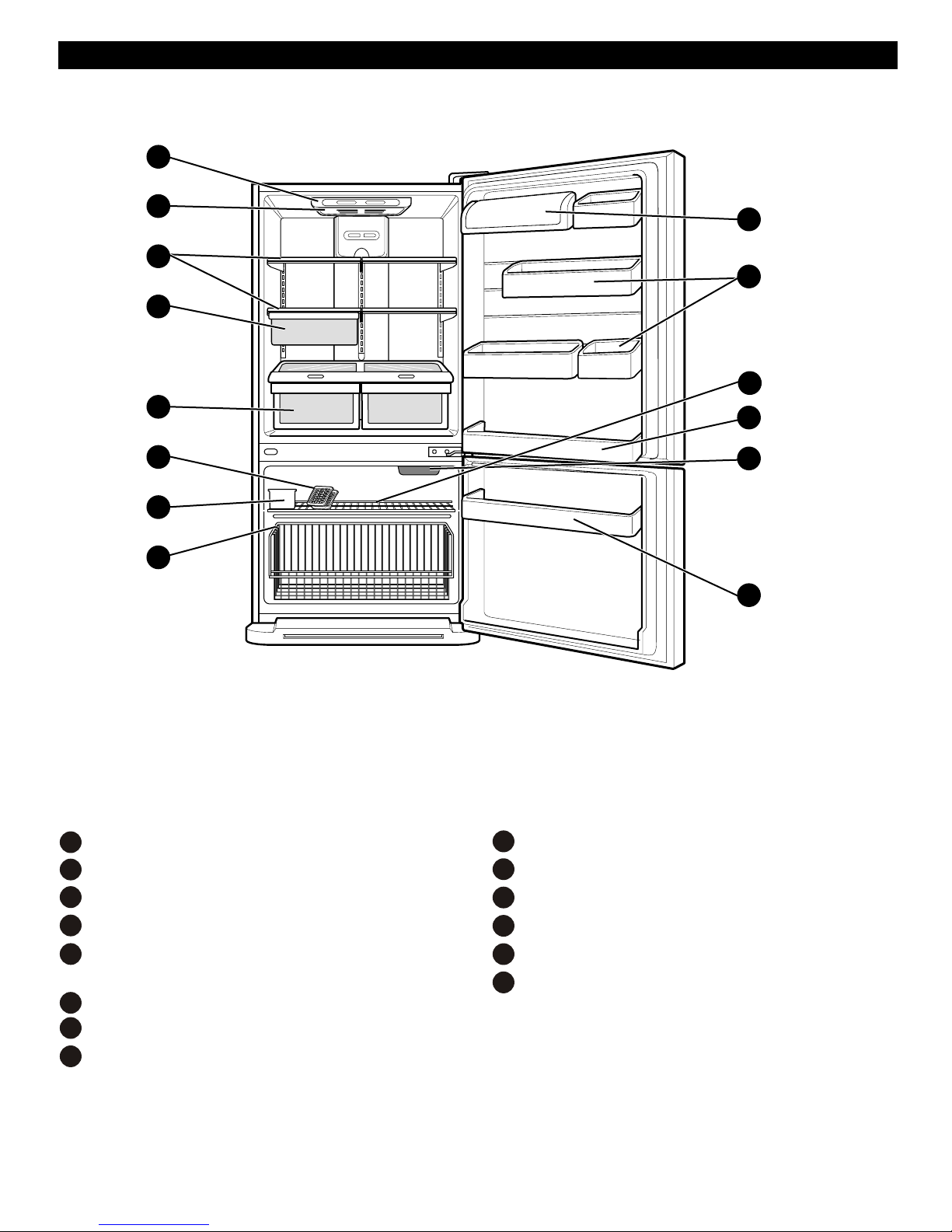

PARTES Y CARACTERISTICAS
Use esta sección para que Ud. se familiarice con las partes y características de su nuevo refrigerador.
NOTA: Esta guía cubre distintos modelos. Su refrigerador puede tener algunos o todas las características y
partes que se muestran en la siguiente lista. Algunas de las localizaciones de las partes tal vez no concuerden
con su modelo.
Control digital del sensor
Luz del refrigerador
Parrillas del refrigerador
Snack Pan
Cajón para vegetales
Mantiene frescos y crujientes los vegetales y frutas
Charola para hielo (Dentro de H)*
Recipiente para hielos
Recipiente para lácteos
Cajones para Puertas
Canasta fija del refrigerador
Luz del congelador
B
C
D
A
F
E
G
H
J
K
M
N
LCajon Deslizable
F
G
H
Canasta del congelador
IDivisor
H
I
Fabrica de Hielos *
O
* En algunos modelos
N
O
40

A
B
C
D
E
F
G
H
I
J
M
N
L
K
41
PARTES Y CARACTERISTICAS
Use esta sección para que Ud. se familiarice con las partes y características de su nuevo refrigerador.
NOTA: Esta guía cubre distintos modelos. Su refrigerador puede tener algunos o todas las características y
partes que se muestran en la siguiente lista. Algunas de las localizaciones de las partes tal vez no concuerden
con su modelo.
Control digital del sensor
Luz del refrigerador
Parrillas del refrigerador
Snack Pan
Cajón para vegetales
Mantiene frescos y crujientes los vegetales y frutas
Charola para hielo*
Recipiente para hielos
Durabase de alambre
Recipiente para lácteos
Cajones para puertas
Canasta fija del refrigerador
Luz del congelador
Canastilla del congelador
B
C
D
A
F
E
G
H
I
J
L
M
K
N
Parrilla del congelador
* En algunos modelos

42
Más de
1”(2.5 cm)
de la parte
posterior.
Superior.
Más de
1”(2.5 cm)
de la parte
la bisagra.
Más de
0.125”
del lado de
.
INSTALACION
.
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar el
refrigerador.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otrotipo de lesiones.
DESEMPAQUE
Despegue de su refrigerador las cintas y etiquetas
temporales antes de instalarlo. No retire aquellas etiquetas
que muestren advertencias, el modelo y número de serie, o
la ficha técnica del producto que se encuentra en la parte
posterior del refrigerador.
Para quitar los residuos de cinta o adhesivo, frote bien con
sus dedos un poco de detergente líquido para vajillas
encima del adhesivo. Limpie con agua tibia y seque.
No utilice instrumentos filosos, alcohol para fricciones,
líquidos inflamables, o productos de limpieza abrasivos
para quitar la cinta adhesiva o goma. Estos productos
pueden dañar la superficie de su refrigerador. Para obtener
más información, vea la sección “Instrucciones
Importantes de Seguridad”.
Los estantes vienen instalados en su posición de fábrica.
Instale los estantes de
acuerdo a sus necesidades de espacio.
Cómo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva
su refrigerador para limpiarlo o darle servicio,
proteja el piso.
Al mover el refrigerador, siempre tire directamente
hacia fuera. No menee el refrigerador de lado a
lado ni lo haga “caminar” cuando lo trate de mover
ya que podría dañar el piso.
Peligro de explosión
Mantenga los materiales y vapores inflamables, tales
como gasolina, alejados del refrigerador.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
INSTALACIÓN
1. Evite Colocar la unidad cerca de fuentes de calor, rayos
de sol directos o humedad.
2. Para evitar la vibración, la unidad debe estar nivelada.
Si se requiere. , ajuste los
tornillos niveladores para compensa el desnivel del suelo.
El frente debe estar ligeramen te más alto que la parte
posterior para facilitar el cierre de las puertas.
Los tornillos de nivelación pueden girar fácilmente
levantando un poco el refrigerador de la parte frontal.
Gire los tornillos de nivelación en sentido de las manecillas
del reloj ( ) para levantar la unidad o en contra de las
manecillas del reloj ( ) para bajarla.
3. Instale el refrigerador en un área que se encuentre entre
55°F (13°C) y 110°F (43°C). Si la temperatura se
encuentra fuera de las temperaturas mencionadas, el
enfriamiento del aparato puede afectarse.
UNA VEZ INSTALADO
1. Limpie cuidadosamente su refrigerador y remueva
el polvo acumulado durante el envío.
2. Instale los accesorios tales como la charola de hielos,
cajones, estantes, etc., en los lugares apropiados. Éstos se
encuentran empacados para prevenir daños durante el
transporte.
3. Deje su refrigerador encendido de 2 a 3 h antes de
guardar alimentos.
Verifique el flujo de aire frío en el compartimento del
congelador para asegurarse de que la unidad enfría
apropiadamente.
Su refrigerador está listo para usarse ahora.
Tenga cuidado cuando trabaje con la bisagra,
la cubierta de la base, los topes, etc. Puede lastimarse.
No ponga sus manos o herramientas en las salidas de
aire, la cubierta de la base o en la parte de abajo del
refrigerador. Puede lastimarse o recibir un choque
eléctrico.
PARRILLA INFERIOR
Para quitar la parrilla inferior:
1. Agarre firmemente la parrilla inferior con ambas manos.
2. Empuje la parrilla inferior hacia Ud.
Para poner la parrilla inferior:
1. Coloque los sujetadores en las ranuras del panel de
metal.
2. Empuje la parrilla inferior hacia el refrigerador hasta que
quede en su posición.
Precaución: Evite colocar el refrigerador cerca de
fuentes de energía, luz solar o humedad.
A una distancia adecuada de elementos cercanos
Por favor, mantenga el refrigerador a una distancia prudente
de otros objetos. Una distancia demasiado reducida entre la
unidad y los elementos cercanos podría conllevar una
reducción de la capacidad de congelación y un aumento del
consumo de electricidad.
(0.3 cm)
ADVERTENCIA
ADVERTENCIA
Mantener a una
distancia adecuada
ADVERTENCIA

y quítela.
43
1. Para quitar la puerta del Refrigerador
Quite la cubierta de la bisagra superior (1)
Quite los 3 tornillos y levante la bisagra superior (2)
Levante cuidadosamente la puerta del refrigerador (3)
Quite la cubierta (4) usando un destornillador de cabeza
plana y colóquela del lado derecho.
Afloje el tornillo (5), quite los pernos (6), y colóquelos a
la izquierda (lado opuesto)
Quite la cubierta (11) usando un desarmador de cabeza
plana y colóquela del lado derecho.
Afloje el perno (7) y retírelo.
INSTALACION
PUERTAS DEL REFRIGERADOR: CÓMO QUITARLAS,
CAMBIARLES EL SENTIDO DE APERTURA (OPCIONAL)
HERRAMIENTAS NECESARIAS: Llave tubular de cabeza
hexagonal de 10 mm, destornillador Phillips No. 2,
destornillador de cabeza plana, llave ajustable de 10mm,
cuchillo para masilla de 2 pulgadas.
IMPORTANTE: Antes de empezar, ajuste el control del
refrigerador a OFF (apagado), desenchufe el refrigerador o
desconecte el suministro de energía. Quite todos los
alimentos y cualquier recipiente ajustable o de uso múltiple
de las puertas.
(cuando se desea abrir del
lado derecho en vez del lado izquierdo)
CAMBIO DEL SENTIDO DE APERTURA DE
LAS PUERTAS DE IZQUIERDA A DERECHA
2. Para quitar las Manijas del Refrigerador
Agarre la manija firmemente con ambas manos y jale
Hacia arriba (1).
Afloje los 2 tornillos (8) y los dos tornillos (9), y levante
la bisagra de en medio (10).
Quite la manija e instalela del lado opuesto del refri-
gerador (2).
NOTA: Ver la sección Partes y Características, para ver su
tipo de modelo.
NOTA: La opción de cambiar el sentido de apertura no aplica
en modelos que tengan dispensador de agua.
3. Cómo Instalar la Puerta del Refrigerador
Instale la bisagra central (1) en el lado opuesto junto
con los tornillos (2) y (3).
Instale la puerta (4) de tal manera que ésta se ajuste
en el perno de la bisa gra central (5).
Coloque la bisagra superior (6) junto con los tornillos.
Vuelva a colocar la cubierta de la bisagra (7).

44
INSTALACION
CÓMO RETIRAR E INSTALAR EL CAJÓN
DESLIZABLE
IMPORTANTE: Para evitar una posible lesión, daño al
producto o a la propiedad, Ud. necesitará dos personas
para ejecutar las instrucciones siguientes
1. Para Retirar el Cajón Deslizable
•Jale el cajón abierto al máximo. Retire la canasta
inferior (1) levantándola del sistema de rieles.
•Presione las dos perchas con los pulgares para
elevarla.
•Separe la cubierta izquierda y derecha de la guía.
•Retire los tornillos(2) de ambos lados de la guía.
•Con ambas manos, sujete los dos lados de la puerta y
tire hacia arriba para separarla .
•Con ambas manos, sujete el centro de la barra y
empuje hacia dentro para que las dos guías encajen a
la vez .
Precaución:Cuando Ud. quite el cajón, no sostenga la
agarradera. Si se sale, podría causar lesiones
personales.
Al colocar el cajón en el piso, tenga
cuidado de no dañar el piso y lesionarse el pie con las
orillas afiladas en el lado de la bisagra.
PARA RETIRAR LA MANIJA DE LA PUERTA
DEL CONGELADOR
•Agarre la manija firmemente con ambas manos y jale la
manija hacia la derecha, hasta que alinee las ranuras en
la parte posterior de la manija con los tornillos que están
sobre la puerta. Después puede retirar la manija.
(Esto puede requerir una cierta fuerza).
•Para ensamblar siga las instrucciones inversas para retirar.
Precaución:
