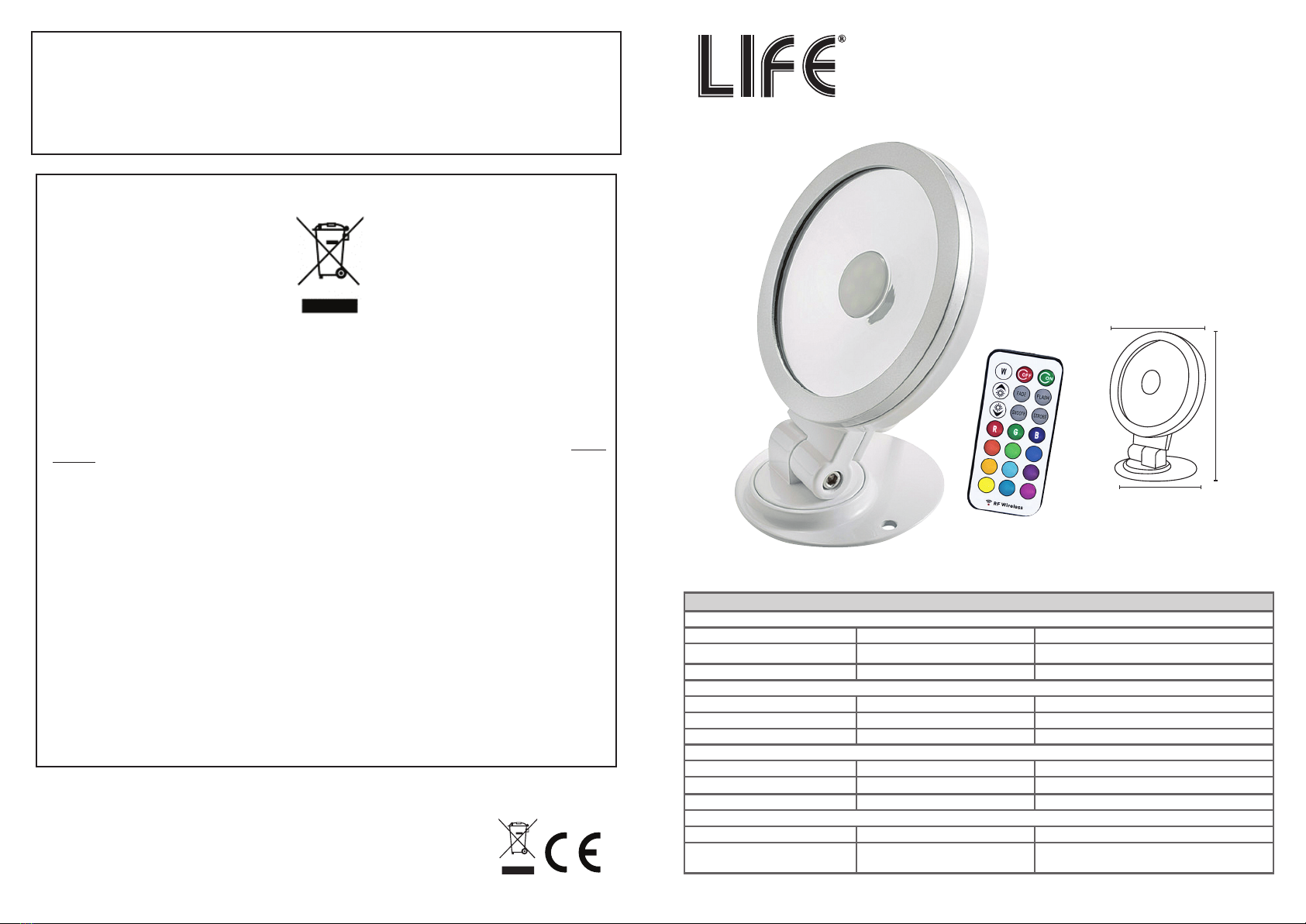

Installazione e manutenzione
Guida collegamento cavi
Istruzioni operative
Check the following for proper use and safety
Wire connection guide
Operative instructions
Vericare i seguenti punti per un utilizzo corretto e in sicurezza.
1. Prima di aprire l’imballo, accertarsi che non si siano vericati danni durante il trasporto, in tal caso non
utilizzare l’articolo, ma informare prontamente il fornitore.
2. Se l’articolo presenta difetti, non utilizzarlo ed avvertire il fornitore.
3. L’installazione deve essere eseguita da personale tecnico qualicato.
4. Prima dell’installazione assicurarsi che sia stata tolta l’alimentazione.
5. Assicurarsi che siano rispettati i parametri di tensione di alimentazione riportati sulla tabella.
6. Nel caso in cui il cavo di alimentazione risultasse difettoso o si danneggiasse, far sostituire da personale
tecnico qualicato e/o rivolgersi al rivenditore, al ne di evitare danni o incidenti.
7. Articolo di Classe I, necessita della messa a terra.
8. Non toccare il faretto se acceso e subito dopo averlo spento, onde evitare rischio di ustioni.
9. Non coprire il faretto.
10. Tenerlo lontano da qualsiasi fonte di calore.
11. Fare attenzione a non installarlo in ambienti dove facilmente si superano i 45°C.
12. Non guardare direttamente verso il fascio di luce, anzi mantenere un’adeguata distanza, onde evitare
danni alla vista.
13. Pulirlo senza l’utilizzo di agenti chimici o abrasivi, solamente con panni inumiditi.

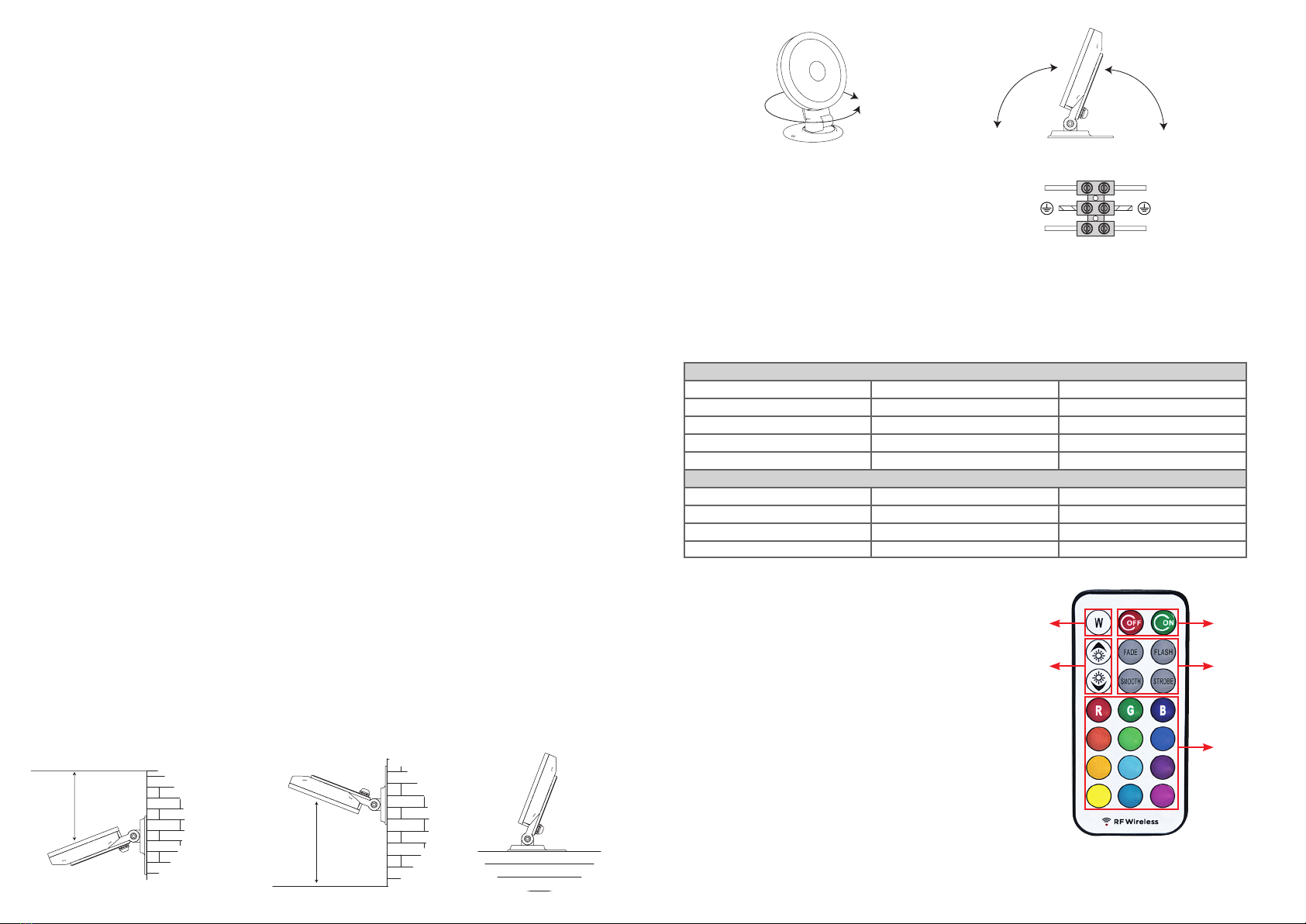

Collegare il Marrone o Rosso alla Fase L.
Collegare il Blu o Nero al Neutro N.
Collegare il Giallo/Verde alla Messa a Terra.
Tipo di cavo: H05RN-F 3x1.0mm2
Posizionare la base del faretto nel punto di installazione e segnare i fori per eettuare il ssaggio.
Praticare i fori ed inserire i tasselli.
Assicurare la base nel punto di installazione serrando le viti ai tasselli.
Eettuare il cablaggio, assicurandosi di aver già tolto tensione alla rete.
Ristabilire la tensione di rete e testarne il funzionamento.
Il faretto può essere ruotato su se stesso di 360° e inclinabile no a 120°.
1. Before opening the packaging, make sure that no damage has occurred during transport, in this case don’t use item, but check promptly
with supplier.
2. If item is defective, don’t use it and notify the supplier.
3. The installation must be performed by a qualied electrician and in accordance with safety standards.
4. Disconnect power before starting installation.
5. Use power supply in Specications and Technical Data sheet
6. If the external exible cable or cord of this item is damaged, it shall be exclusively replaced by the manufacturer or his service agent or a similar
qualied person in order to avoid a hazard.
7. This Product is Class I and must be Earthed.
8. Do not touch the lamp in use or just after use as there is a risk of being burnt.
9. Do not cover it
10. Take o from ammable materials
11. Do not use the lamp where the ambient temperature is over 45°C.
12. Keeping your eyes with a security distance, the light could cause damage.
13. Clean without using chemicals or abrasives, only with damp cloths.
The red or brown wire is connected with the L wire.
The blue or black one is connected with the N wire.
The Yellow/Green one is connected with the earth wire.
Power Cord type: H05RN-F 3 x 1.0mm2
Find a suitable location to install this product and mark the holes centres for xing
Drill holes suitable to accept wall plugs and insert them.
Ensure mounting bracket.
Wiring, be sure to have already been disconnected to the mains power.
Turn on power supply and test it.
LED Floodlight can be rotated about itself through 360 ° and tilted up to 120 °.
ATTENZIONE
- Uso decorativo.
- Non adatta per l’illuminazione di ambienti domestici
ATTENTION
- Decorative use
- Not suitable for home lighting
∠120°
∠360°
>0.5m
>0.5m
Ricevitore/ Receiver:
Frequenza di ricezione Receiving Frequency 433.92MHz
Sensibilità segnale Sensitivity -100dBm
Potenza statica Static Power ≤1W
Corrente di carico Loading current ≤4A
Massima distanza di ricezione receive distance ≤10M
Trasmettitore/ Transmitter:
Frequenza di trasmissione Working Frequency 433.92MHz
Segnale di trasmissione Modulation method AM / amplitude modulation
Tensione di lavoro Working Voltage 3V
Batteria Battery CR2025
Marrone (L) Fase: Marrone o Rosso
Verde/Giallo (E) Messa a terra: Verde/Giallo
Blu (N) Neutro: Blu o Nero
1) Tasto Accensione/Spegnimento
2) Selezione eetto (FLASH/STROBE/FADE/SMOOTH)
3) Selezione Colore
4) Selezione Luminosità
1) Power / Shutdown
2) Eect selection (FLASH/STROBE/FADE/SMOOTH)
3) Color selection
4) Selection Brightness
1
2
4
3
3
