Lightmaxx Vega BAT-1 User manual

lightmaXX
Vega BAT-1
Bedienungsanleitung

DEUTSCH/ENGLISCH
LIG0016452-000
10/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
WARNUNG! (Hohe Lichtintensität Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!
WARNUNG! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.
Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe
entsprechender Geräte aufhalten.

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Hinweis! (Betriebsbedingungen)
Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich
(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten
aus, da dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.

DEUTSCH
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei
stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche
vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position
(z.B. bei Stativen).
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich
ist!

DEUTSCH
 Vega BAT-1!
LightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte
zu einem fantastischen Preis.

Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX Vega BAT-1 wurde für den Einsatz als elektronischer LED-
Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Inhalt
Menge
lightmaXX Vega BAT-1
1
Stromkabel
1
Montagebügel
2
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH

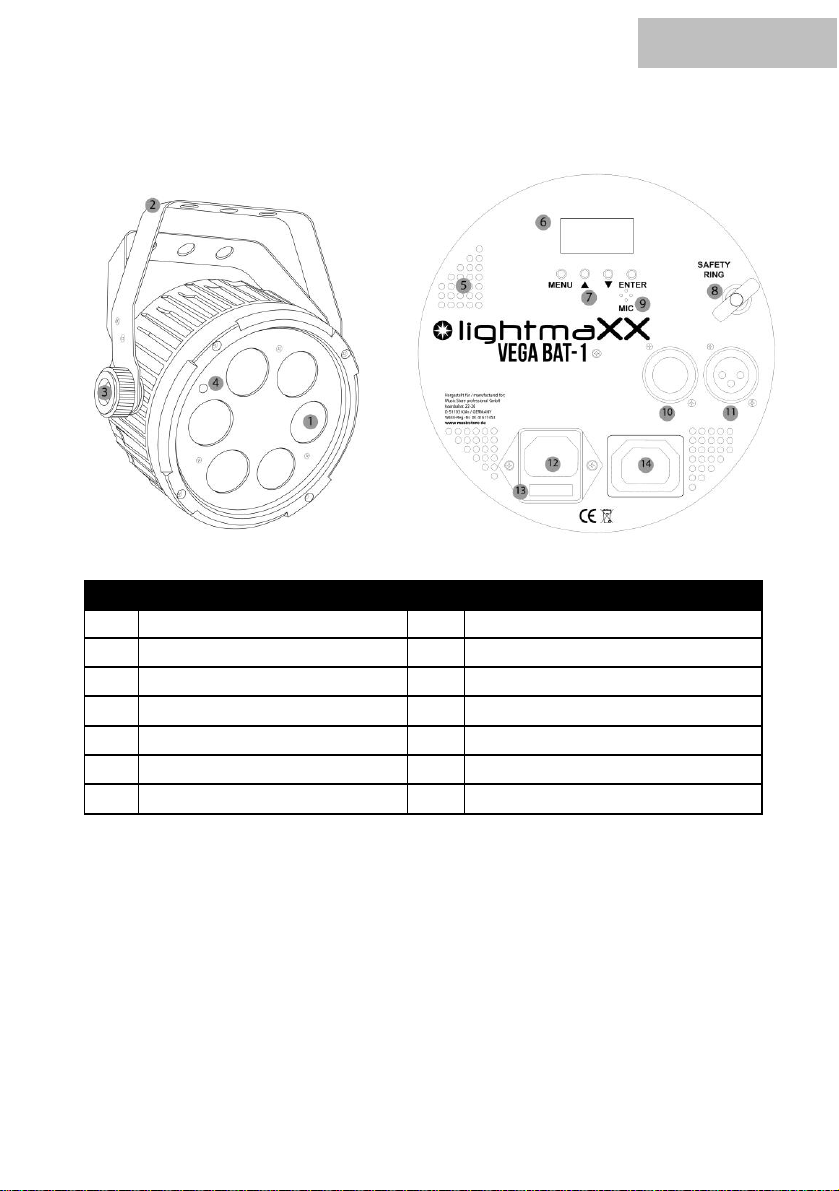

Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Konfiguration des DMX Steckers:

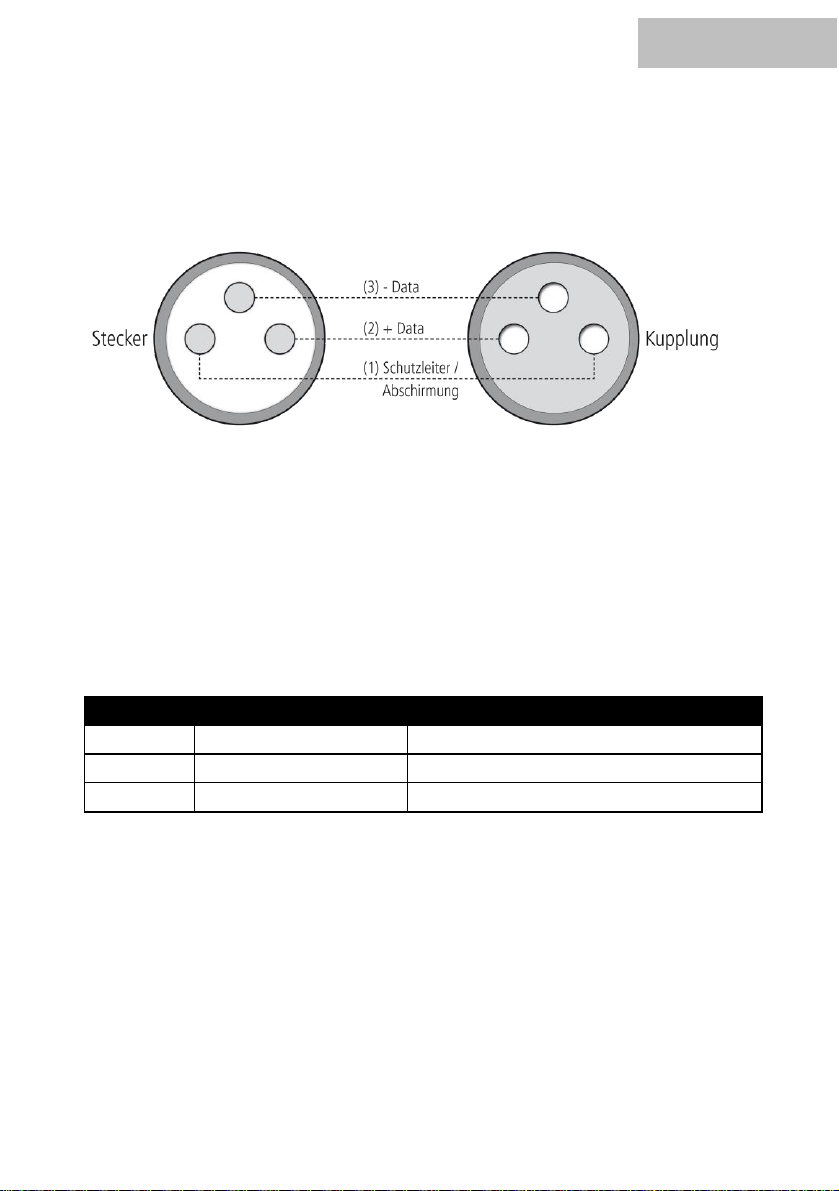

Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,
Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
3 Kanäle:
Kanal
Wert
Funktion
1
000-255
Rot
2
000-255
Grün
3
000-255
Blau

DEUTSCH
4 Kanäle:
6 Kanäle:
Kanal
Wert
Funktion
1
000-255
Rot
2
000-255
Grün
3
000-255
Blau
4
000-255
Weiß
Kanal
Wert
Funktion
1
000-255
Rot
2
000-255
Grün
3
000-255
Blau
4
000-255
Weiß
5
000-255
Amber
6
000-255
UV

DEUTSCH
10 Kanäle:
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto)oder
über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des
jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion Masteram ersten
Slave
Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.
Kanal
Wert
Funktion
1
Dimmer
2
Strobe-Effekt
3
000-255
Rot
4
000-255
Grün
5
000-255
Blau
6
000-255
Weiß
7
000-255
Amber
8
000-255
UV
9
000-064
065-080
081-150
151-220
221-255
Manuelle Farbeinstellung
Makro Farbwahl
Farbwechsel sprunghaft
Farbüberblendung
Musikgesteuerter Modus
10
000-255
Geschwindigkeit
(langsam zu schnell)

DEUTSCH
Betriebsart Fernbedienung:
Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung
ferngesteuert werden. Die jeweiligen Funktionen können über die
diversen Programmwahl- oder Farbtasten vorgenommen werden.
Taste
Funktion
Taste
Funktion
ON
anschalten
CH
Kanal, Drücken der Pfeiltasten
verändert den Kanal Modus
OFF
ausschalten
RED
Drücken von den Pfeiltasten
verändert die Helligkeit
AUTO
Jump Change Drücken der
Pfeiltasten verändert die
Geschwindigkeit
GREEN
Drücken von den Pfeiltasten
verändert die Helligkeit
FADE
allmähliche Veränderung,
Drücken der Pfeiltasten
verändert die Geschwindigkeit
BLUE
Drücken von den Pfeiltasten
verändert die Helligkeit
STROBE
Drücken der Pfeiltasten
verändert Geschwindigkeit,
wiederholtes Drücken der
Strobe-Taste schaltet Strobe
ein oder aus
WHITE
Drücken von den Pfeiltasten
verändert die Helligkeit
SOUND
Sound-Kontrolle, Drücken der
Pfeiltasten verändert die
Sensitivität
AMBER
Drücken von den Pfeiltasten
verändert die Helligkeit
COLOR
Color Macro, Drücken der
Pfeiltasten wechselt in neun
Colour Macros
UV
Drücken von den Pfeiltasten
verändert die Helligkeit
MASTER
Master Mode, alle Farben
werden ausgegeben, muss in
Master Mode sein
ORG
Drücken von den Pfeiltasten
verändert die Helligkeit
SLAVE
Slave Modus oder DMX Modus
CYAN
Drücken von den Pfeiltasten
verändert die Helligkeit
FULL
Keine Funktion
PINK
Drücken von den Pfeiltasten
verändert die Helligkeit
SHUT
Keine Funktion
UP
Blättert im Menü nach oben
ADDR
Adress Code, Drücken der
Pfeiltasten verändert den
Adress Code
DOWN
Blättert im Menü nach unten

DEUTSCH
Bedienung:
Start:
Die Stromversorgung des Geräts kann mittels Netzspannung und über den eingebauten Akku
erfolgen.
1. Netzbetrieb
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist. Über den Stromausgang (IEC) auf der Rückseite des Geräts lässt sich ein weiteres Gerät mit
Strom versorgen. Verbinden Sie hierzu den Ausgang mit dem Netzanschluss des nächsten
Gerätes.
2. Akkubetrieb
Bevor das Gerät zum ersten Mal betrieben werden kann, muss der eingebaute Akku vollständig
geladen werden. Schließen Sie dazu das Gerät über das beiliegende Stromkabel an eine
Steckdose an. Die Ladezeit beträgt 6 bis 8 Stunden.
Die Akkulaufzeit hängt stark vom Betriebsmodus und der Helligkeit der LEDs ab. Die Akkulaufzeit
beträgt mindestens 3 Stunden, wenn alle LEDs nach dem vollständigen Laden leuchten, im
Automatik- und Single-Color Betrieb bis zu 10 Stunden.
Der Ladezustand wird im Display auf der Rückseite des Geräts unter  dargestellt. Ist der
Akku vollständig aufgeladen, wird dieser im Display mit 100% angezeigt.
Wenn der Akku aufgebraucht ist, schaltet sich das Gerät aufgrund der Schutzschaltung gegen
Tiefentladung automatisch ab.
