Lightmaxx Vega PAR FX II User manual

Bedienungsanleitung
User‘s Manual
LIG0015655-000
Vega PAR FX II

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
aleien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erheb-
liche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen Lightmaxx LED Par!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effizien-
te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu
einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGBs und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Lightmaxx Vega PAR FX II wurde für den Einsatz als elektronischer LED-Be-
leuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne
der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb
unter anderen Betriebsbedinungen sind ausdrücklich nicht bestimmungsgemäß und können
zu Sach- oder Personenschäden führen! Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt

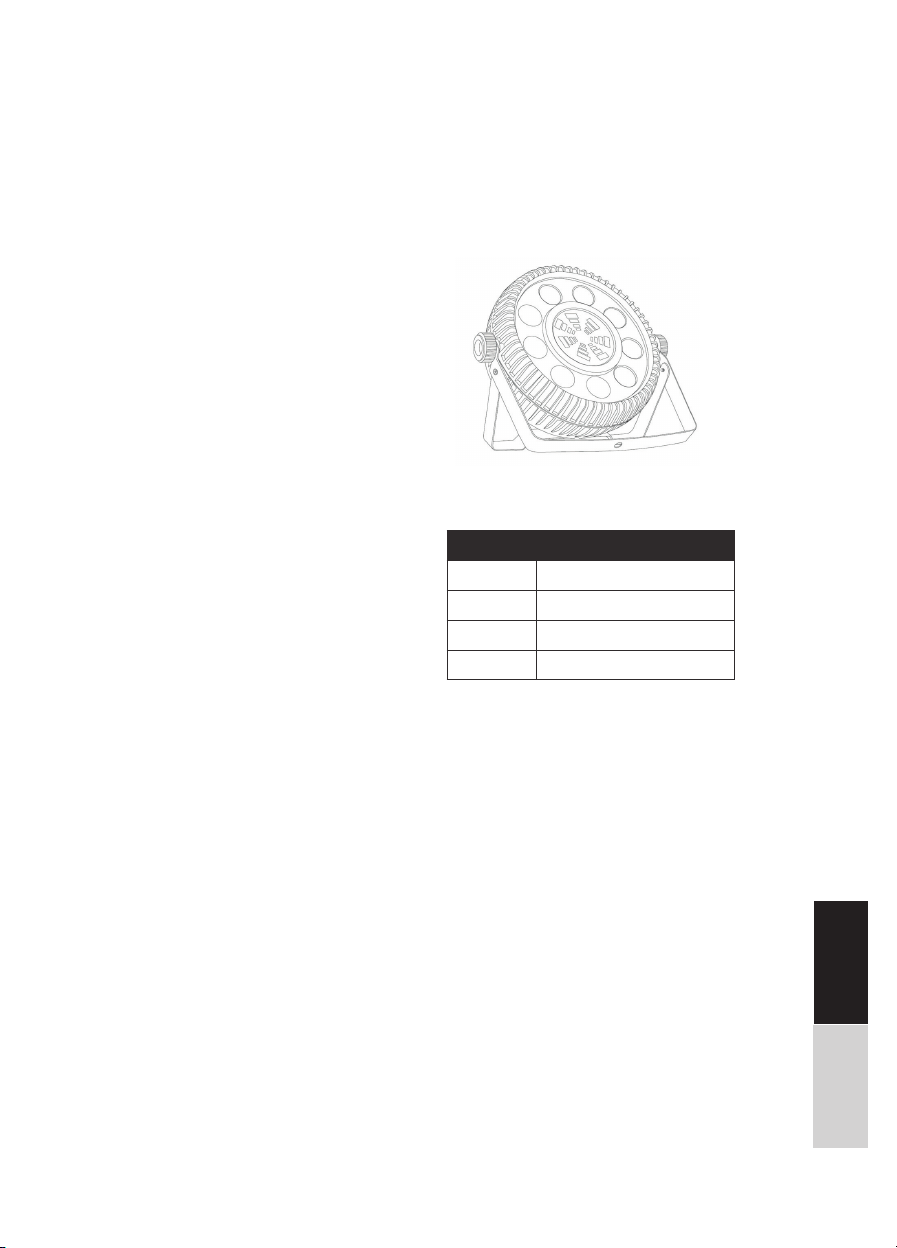

1x LED Par
1x Montagebügel
1x Bedienungsanleitung

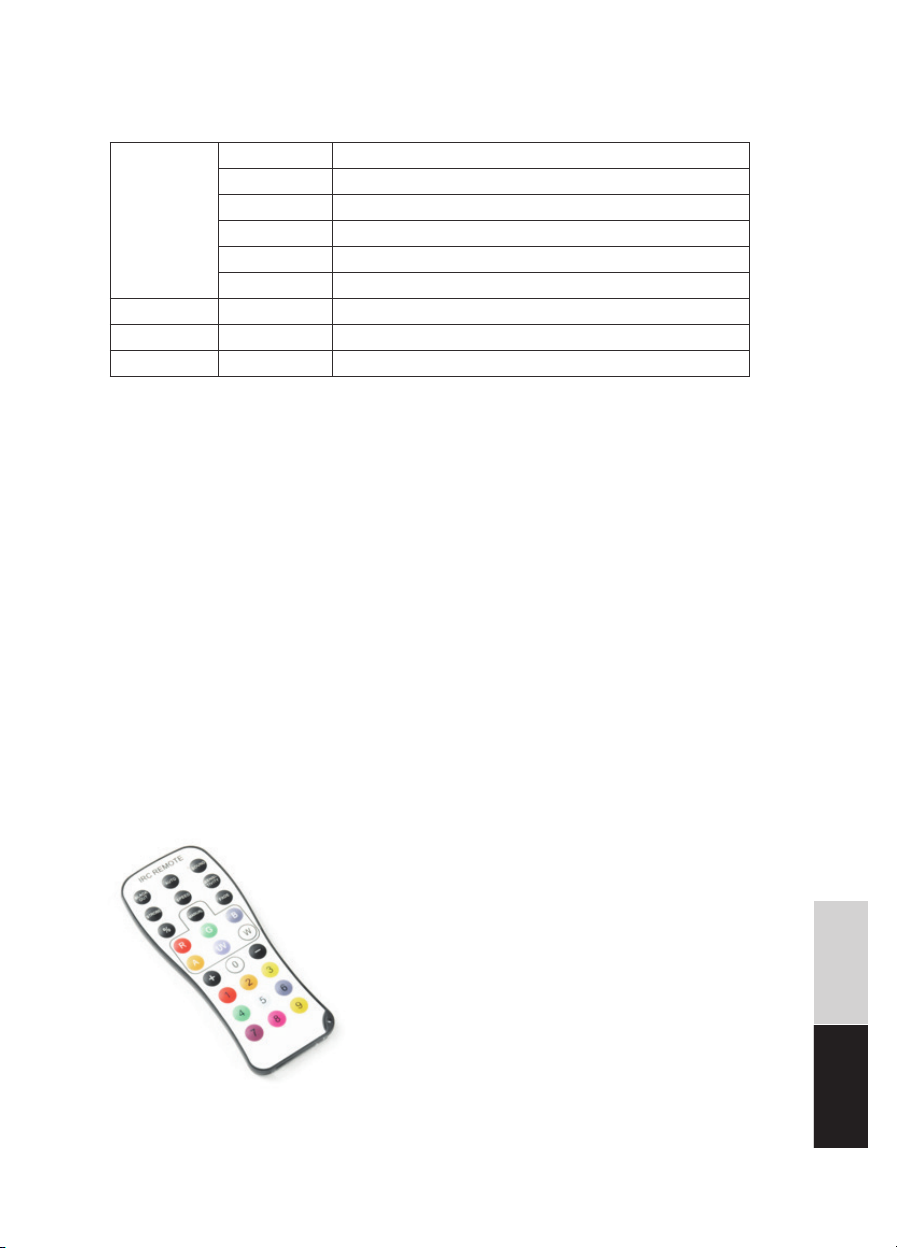

1x IR-Fernbedienung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät
entfernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befinden sich keine zu
wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche
unter hoher elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen
bemerkt werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen
elektrischen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von
Epilepsie auslösen. Entsprechend empfindliche Menschen sind zu warnen
und sollten einen Blick auf entsprechende Effekte vermeiden.

5
DEUTSCH ENGLISH
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt
wird und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder
das Gerät an sich sind niemals abzudecken oder abzukleben.
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung können ebenso zu Beschädigun-
gen führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.

6
DEUTSCHENGLISH
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimal erweise die Originalverpackung oder geeignete Transport- oder Lagerverpa-
ckungen um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher-
zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä-
ten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka-
bel.
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für
die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

7
DEUTSCH ENGLISH
Betriebsart DMX:

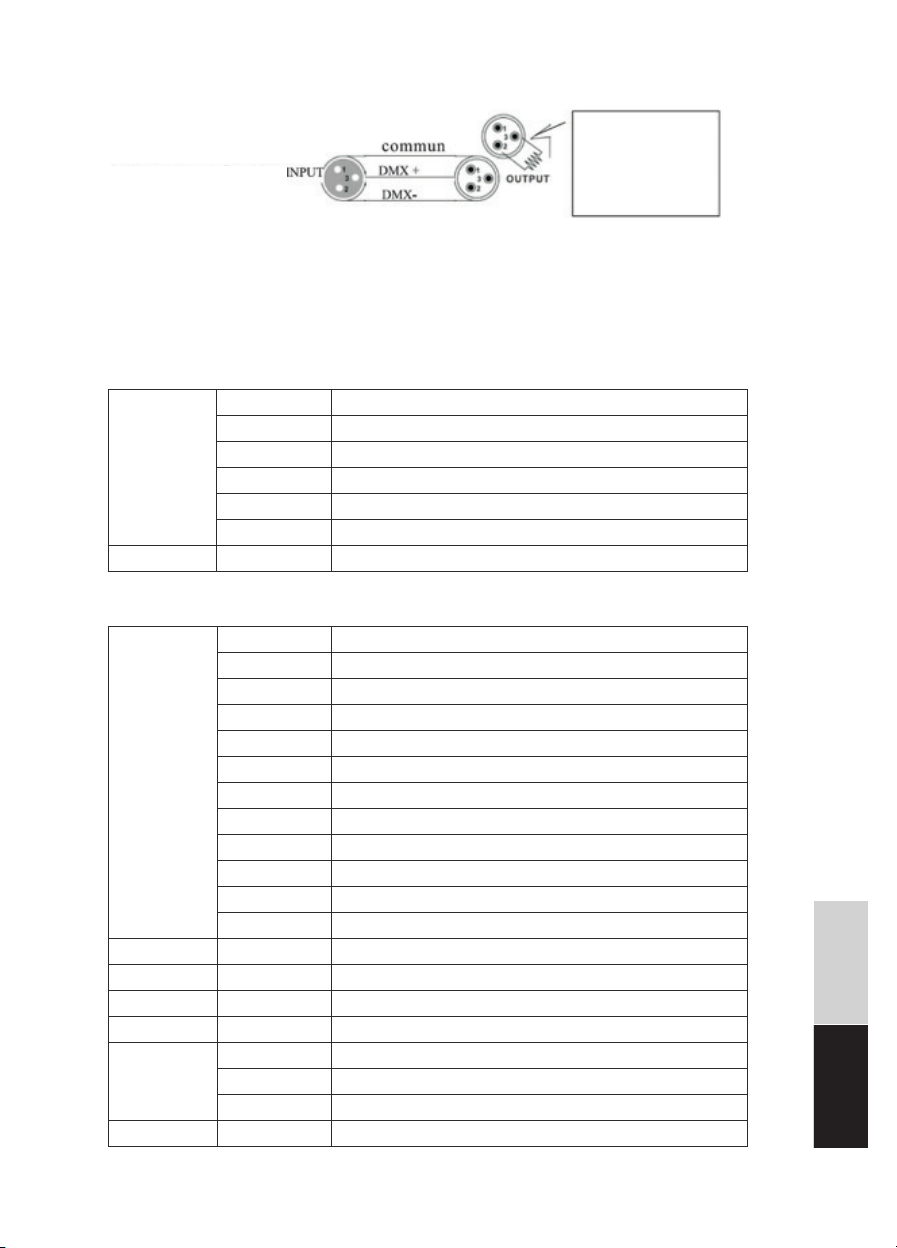

Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers,
ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Das Gerät verfügt über vier
DMX Modi mit 2-, 3-, 12-, oder 24-Kanälen, welche folgenden Funktionen zugrunde liegen:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfigurieren
CH 1 0-9 Keine Funktion
10-59 Programm 1 (RGBW+SMD)
60-109 Programm 2 (RGBW+SMD)
110-159 Programm 3 (RGBW)
160-209 Programm 4 (SMD)
210-255 Sound Modus
CH 2 0-255 Geschwindigkeit Auto-Programme (langsam zu schnell)
2 Kanal Modus:
4 Kanal Modus:
Konfiguration des DMX Steckers:
CH 1 0-9 Keine Funktion
10-19 Rot
20-29 Dunkelorange
30-39 Orange
40-49 Gelb
50-59 Grün/Gelb
60-69 Grün
70-79 Cyan
80-89 Hellblau
90-99 Blau
100-109 Lila
110-119 Dunkellila
120-129 Warmweiß
130-139 kaltes Weiß
140-255 Farbwechsel mit wechselnder Geschwindigkeit
CH 2 0- 255 Strobe LEDs (langsam bis schnell)
CH 3 0-9 Keine Funktion
10-249 SMD Programme
250-255 SMD Full an
CH 4 0-255 SMD Strobe (langsam bis schnell)

8
DEUTSCHENGLISH
CH 1 0-255 LED 1-3 Rot (0-100%)
CH 2 0-255 LED 1-3 Grün (0-100%)
CH 3 0-255 LED 1-3 Blau (0-100%)
CH 4 0-255 LED 1-3 Weiß (0-100%)
CH 5 0-9 Keine Funktion
10-255 Strobe LED 1-3 (langsam zu schnell)
CH 6 0-255 SMD1 (0-100%)
CH 7 0-255 SMD2 (0-100%)
CH 8 0-255 SMD3 (0-100%)
CH 9 0-255 SMD4 (0-100%)
CH 10 0-255 SMD5 (0-100%)
CH 11 0-255 SMD6 (0-100%)
CH 12 0-9 Keine Funktion
10-255 SMD Strobe (langsam zu schnell)
CH 1 0-255 LED 1 Rot (0-100%)
CH 2 0-255 LED 1 Grün (0-100%)
CH 3 0-255 LED 1 Blau (0-100%)
CH 4 0-255 LED 1 Weiß (0-100%)
CH 5 0-255 LED 2 Rot (0-100%)
CH 6 0-255 LED 2 Grün (0-100%)
CH 7 0-255 LED 2 Blau (0-100%)
CH 8 0-255 LED 2 Weiß (0-100%)
CH 9 0-255 LED 3 Rot (0-100%)
CH 10 0-255 LED 3 Grün (0-100%)
CH 11 0-255 LED 3 Blau (0-100%)
CH 12 0-255 LED 3 Weiß (0-100%)
CH 13 0-9 Keine Funktion
10-255 Strobe LEDs (langsam zu schnell)
CH 14 0-255 SMD1 (0-100%)
CH 15 0-255 SMD2 (0-100%)
CH 16 0-255 SMD3 (0-100%)
CH 17 0-255 SMD4 (0-100%)
CH 18 0-255 SMD5 (0-100%)
CH 19 0-255 SMD6 (0-100%)
CH 20 0-9 Keine Funktion
10-255 Strobe SMDs (langsam zu schnell)
12 Kanal Modus:
24 Kanal Modus:

9
DEUTSCH ENGLISH
Betriebsart Fernbedienung:
Das Gerät kann über die im Lieferumfang enthaltene Fern-
bedienung ferngesteuert werden. Die jeweiligen Funktionen
können dabei Über die diversen Programmwahl-, oder
Farbtasten vorgenommen werden.
Betriebsart Master/Slave:
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion am ersten Gerät
der Kette ein, die anderen Geräte der Reihe müssen nun als „Slave“ eingestellt werden. Nun
gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.
Betriebsart Statisch, Show oder Sound:
Das Gerät beinhaltet statische Programme (Stat) sowie automatische Programme die nach
festen Schemata ablaufen (Show). Außerdem können Effektabläufe über das eingebaute
Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus
erfolgt über das Menü direkt am Gerät.
CH 21 0-9 Keine Funktion
10-59 Programm1 (RGBW+SMD)
60-109 Programm2 (RGBW+SMD)
110-159 Programm3 (RGBW)
160-209 Programm4 (SMD)
210-255 Sound 2 Light
CH 22 0-255 Programm Geschwindigkeit (langsam zu schnell)
CH 23 0-255 Makros
CH 24 0-255 Geschwindigkeit Makros (langsam zu schnell)

10
DEUTSCHENGLISH

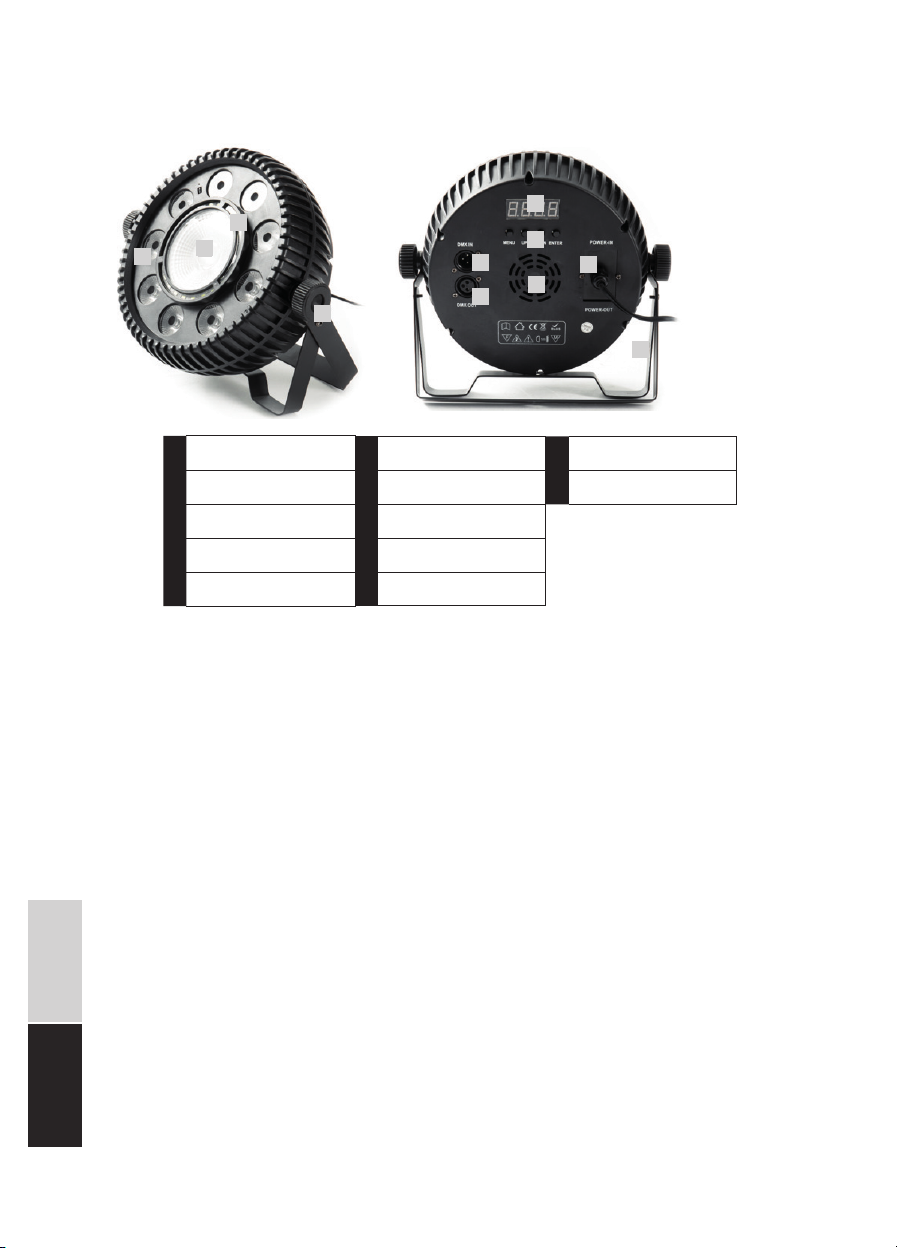

Anschlüsse und Bedienelement:
1Feststellschraube
2LED-Linse
3Strobe/SMD-LEDS
4COB LED
5DMX Eingang (3-pol)
6DMX Ausgang (3-pol)
7Display
8Menütasten
9Netzkabel
10 Lüfterauslass
11 IR-Sensor
12 Montagebügel
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebs-
bereit ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der
„Menü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“
Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
1
2
3
4
5
6
7
8
9
10
11

11
DEUTSCH ENGLISH
Die Menüstruktur im Detail:
Spezifikationen:
Model Lightmaxx Vega PAR FX II
LEDs außen 9x 4W Quad LEDs, RGBW
Strobe LEDs 24x 0,5W white SMD Leds
COB LED 1x 30W COB RGB
Dimmer 0-100%
Strobe
0-20Hz
LED Display Ja
Spannungsversorgung AC 100-240V/50-60HZ
Leistungsaufnahme 100W
Stromanschluss Festes Netzkabel
Programme Auto, Sound, Static, DMX, IR Fernbedienung
DMX Modi 2-, 4-, 12- oder 24-Kanäle
Maße (ohne Bügel) 230 x 230 x 87 mm
Gewicht 1,2 Kg
Modus Programmierung Beschreibung
DMX Modus Addr 24CH d001-d489
12CH d001-d501
4CH d001-d509
2CH d001-d511
Static Colors StAt CL00-CL20 LED1-3 Static Colors
Show Shou Sh 1-4 Program Show 1-4
Sp 1-9 Program Speed 1-0 (slow ->fast)
St 0-9 Program Flash 1-0 (slow ->fast)
Sound Mode Soud So 1-4 Sound Program Show 1-5
Sen 1-9 Mic Sensitivity
Edit Color Colo r000-255 Red (0-100%)
g000-255 Green (0-100%)
b000-255 Blue (0-100%)
U000-255 White (0-100%)
S000-255 SMD (0-100%)
St 0-St 9 Color Strobe (slow ->fast)
Slave SLAV Slave Slave
Infrared InFr on/off Enable or Disenable IR Remote
Information Info ver / V100 Soft version

12
DEUTSCHENGLISH
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten
wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX Betrieb Überprüfen Sie die Kabelverbindungen
Überprüfen Sie ihre DMX Adresseinstellungen
Sofern vorhanden, probieren Sie einen alternativen DMX
Controller aus
Keine Reaktion im Fernbetrieb Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, das IR-Sender und Empfänger in geringem und freiem
Abstand zu einander sind
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit
des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Optische Linsen
sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert ebenso die
Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen sollten stets von
Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung ideal.

13
DEUTSCH ENGLISH
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Der darf das Gerät nicht
über den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbe-
trieb oder Ihrer dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem
Land gültigen Vorschriften sind zu beachten!

14
DEUTSCHENGLISH
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• The device is intended exclusively for us indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain,
moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechani-cal and electrical safety
standards of the local law.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
• Ensure that the supply voltage does not exceed the
voltage
• capacity indicated on the housing of the device.
• In case of failure of the device, please contact the dis-
tri-butor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qua-
lified personnel. Incorrect installation can cause serious
injuries or da-mage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenan-
ce there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!

15
DEUTSCH ENGLISH
Congratulations on your new Lightmaxx LED Effect!
Thank you for choosing a Lightmaxx product. Thanks to efficient development and econo-
mical production, Lightmaxx makes high-quality products at a fantastic price possible.
Please read the operating instructions carefully to be informed about all functions of this LED
system and keep them for future reference.
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The Lightmaxx Vega PAR FX II was designed for use as an electronic LED lighting effect. The
device may only be used for this purpose and in accordance with the operating instructions.
Other uses, as well as operation under other operating conditions are expressly not in accor-
dance with the regulations and can lead to material damage or personal injury! No liability is
assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who
are in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety who instructs or
supervises the use.
Contents Quantity
1x LED Par
1x Mounting Bracket
1x User’s Manual
1x IR-Remote control
Scope of Delivery:

16
DEUTSCHENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly stored or
disposed of. It should be kept out of the reach of babies and children due to the
risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could suffocate
if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit. Inside the
device there are components which are under high electrical voltage.
The device must not be used if damage or the absence of components, protecti-
ve devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death hazard due to an electric shock!
Warning! ( High light intensity - eye injuries)
It is absolutely forbidden to look directly into the light source.
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in some
people. Accordingly sensitive people are to be warned and should avoid a look
at the corresponding effects.

17
DEUTSCH ENGLISH
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
Warning! (Service Conditions)
Due to its structural characteristics, the device is designed for indoor use.
Do not expose the device to rain, moisture or liquids, as this can cause
damage. Vibrations, dirt or sunlight can also lead to damage, avoid them!
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It
is strongly recommended to protect your mains socket with a residual
current circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the
device from the mains to minimize dangers. The same applies to thunder-
storms or floods, etc.

18
DEUTSCHENGLISH
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport
or storage packaging to protect the product optimally from harmful substances such as dust or
moisture, etc. when not in use.
The device can be installed either upright or suspended. The mounting must always be made on a
stable, approved support or an appropriate surface. Use the opening in the mounting bracket to
attach the unit. Always create a second, independent safeguard for the device, e.g. by means of a
safety cable.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and
regulations in the respective country of use. Ensure that the device is
always secured by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C.
Ensure that the unit is always adequately ventilated.
Warning! (Using Stands)
As soon as the device is mounted on a stand, a safe and firm base must
always be ensured. Ensure that the maximum permissible load capacity of
your tripod is not exceeded.
Warning! (Fault during data transmission)
Never connect the DMX input or output to audio devices such as power
amplifiers or mixing consoles!
DMX cables enable interference-free operation and the highest possible
transmission reliability of signal data. Do not use microphone cables.
Operation:
All connections of the device should be made before switching on. Use only high-quality
cables that are as short as possible for the connections.

19
DEUTSCH ENGLISH
Operating Mode DMX:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cable
with a 110 Ohm impedance for this connection. Address the device according to your DMX
configuration. The device has four DMX modes with 2, 6, 14 or 24 channels, which are based
on the following functions:
Configuration of the DMX plugs:
CH 1 0-9 No Function
10-59 Program 1 (RGBW+SMD)
60-109 Program 2 (RGBW+SMD)
110-159 Program 3 (RGBW)
160-209 Program 4 (SMD)
210-255 Sound Modes
CH 2 0-255 Speed Auto-Programs (slow to fast)
CH 1 0-9 No Function
10-19 Red
20-29 Dark Orange
30-39 Orange
40-49 Yellow
50-59 Green/Yellow
60-69 Green
70-79 Cyan
80-89 Light Blue
90-99 Blue
100-109 Purple
110-119 Dark Purple
120-129 Warm White
130-139 Cold White
140-255 Colour change with varying speed
CH 2 0- 255 Strobe LEDs (slow to fast)
CH 3 0-9 No Function
10-249 SMD Programs
250-255 SMD Full on
CH 4 0-255 SMD Strobe (slow to fast)
2 Channel Mode:
4 Kanal Modus:

20
DEUTSCHENGLISH
CH 1 0-255 LED 1-3 Red (0-100%)
CH 2 0-255 LED 1-3 Green (0-100%)
CH 3 0-255 LED 1-3 Blue(0-100%)
CH 4 0-255 LED 1-3 White (0-100%)
CH 5 0-9 No Function
10-255 Strobe LED 1-3 (slow to fast)
CH 6 0-255 SMD1 (0-100%)
CH 7 0-255 SMD2 (0-100%)
CH 8 0-255 SMD3 (0-100%)
CH 9 0-255 SMD4 (0-100%)
CH 10 0-255 SMD5 (0-100%)
CH 11 0-255 SMD6 (0-100%)
CH 12 0-9 No Function
10-255 SMD Strobe (slow to fast)
CH 1 0-255 LED 1 Red (0-100%)
CH 2 0-255 LED 1 Green (0-100%)
CH 3 0-255 LED 1 Blue (0-100%)
CH 4 0-255 LED 1 White (0-100%)
CH 5 0-255 LED 2 Red (0-100%)
CH 6 0-255 LED 2 Green (0-100%)
CH 7 0-255 LED 2 Blue (0-100%)
CH 8 0-255 LED 2 White (0-100%)
CH 9 0-255 LED 3 Red (0-100%)
CH 10 0-255 LED 3 Green (0-100%)
CH 11 0-255 LED 3 Blue (0-100%)
CH 12 0-255 LED 3 White (0-100%)
CH 13 0-9 No Function
10-255 Strobe LEDs (slow to fast)
CH 14 0-255 SMD1 (0-100%)
CH 15 0-255 SMD2 (0-100%)
CH 16 0-255 SMD3 (0-100%)
CH 17 0-255 SMD4 (0-100%)
CH 18 0-255 SMD5 (0-100%)
CH 19 0-255 SMD6 (0-100%)
CH 20 0-9 No Function
10-255 Strobe SMDs (slow to fast)
12 Channel Mode:
22 Kanal Modus:
