Lightmaxx Platinum Line Single Dimmer 10A/Dim Fader User manual

Bedienungsanleitung
User Manual
10/2018
LIG0006672-000
Platinum Line Single
Dimmer 10A/Dim Fader

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
alien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in
der Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem
Fachpersonal ausgeführt werden.
Unvorschriftsmäßige Montage kann erhebliche
Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder
Abbaus/ der Wartung keine unbefugten Personen
unterhalb des Gerätes befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Platinum Line Sing-
le Dimmer 10A/Dim Fader!
Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte zu einem
fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX LED Platinum Line Single Dimmer 10A/Dim Fader wurde für den
Einsatz als elektronischer LED-Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu
diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwen-
dungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht
bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus
einer nicht bestimmungsgemäßen Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x Platinum Line Single Dimmer
10A/Dim Fader
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das Abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilep-
sie auslösen. Entsprechend empfindliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.

5
DEUTSCH ENGLISH
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen, trennen Sie das Gerät vom
Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen
wie z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie optimalerwei-
se die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Nor-
men und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen,
dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren und
festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige Tragkraft
Ihres Statives nicht überschritten wird.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Über-
tragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.

DEUTSCHENGLISHFRANCAISESPAÑOL
6
DEUTSCHENGLISH
Inbetriebnahme und Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekundenbis es Betriebsbereit
ist.
Menu:
Die Navigation im Menu erfolgt über die vier Menu-Tasten unterhalb des Displays. Mit der
Menu-Taste aktivieren Sie das Menu, erfolgt über die Up- & Down-Pfeiltasten.
Die Menu-Struktur im Detail:
DMX Modus:
Drücken Sie die MODE-Taste bis auf dem Display der Buchstabe „A“ erscheint. Nun wählen Sie mit
den Up- & Down-Pfeiltasten den gewünschten DMX Wert.
Wenn Sie die DMX Adresse eingestellt haben, können Sie noch einstellen, ob Sie das Gerät als
Dimmer oder als Switch nutzen möchten.
Switch Modus:
Wenn das Gerät als Switch genutzt werden soll, wählen Sie, nachdem die dMX Adresse eingestellt
ist, durch die MODE-Taste den Buchstaben „S“ im Display an. Nun können Sie mit den Up- &
Down-Pfeiltasten in den Modus ON oder OFF schalten. Sofern der Switch Modus OFF ist, schaltet
sich automatisch der Dimmer Modus ein.
Dimmer Modus:
Wenn Sie sich im Dimmer Modus befinden, können Sie noch ein Limitier einsetzen. Wenn Sie die
MODE-Taste so lange drücken bis auf dem Display der Buchstabe „L“ erscheint. Nun können Sie
über die Up- & Down-Pfeiltasten das Limit auswählen.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
7
DEUTSCH ENGLISH

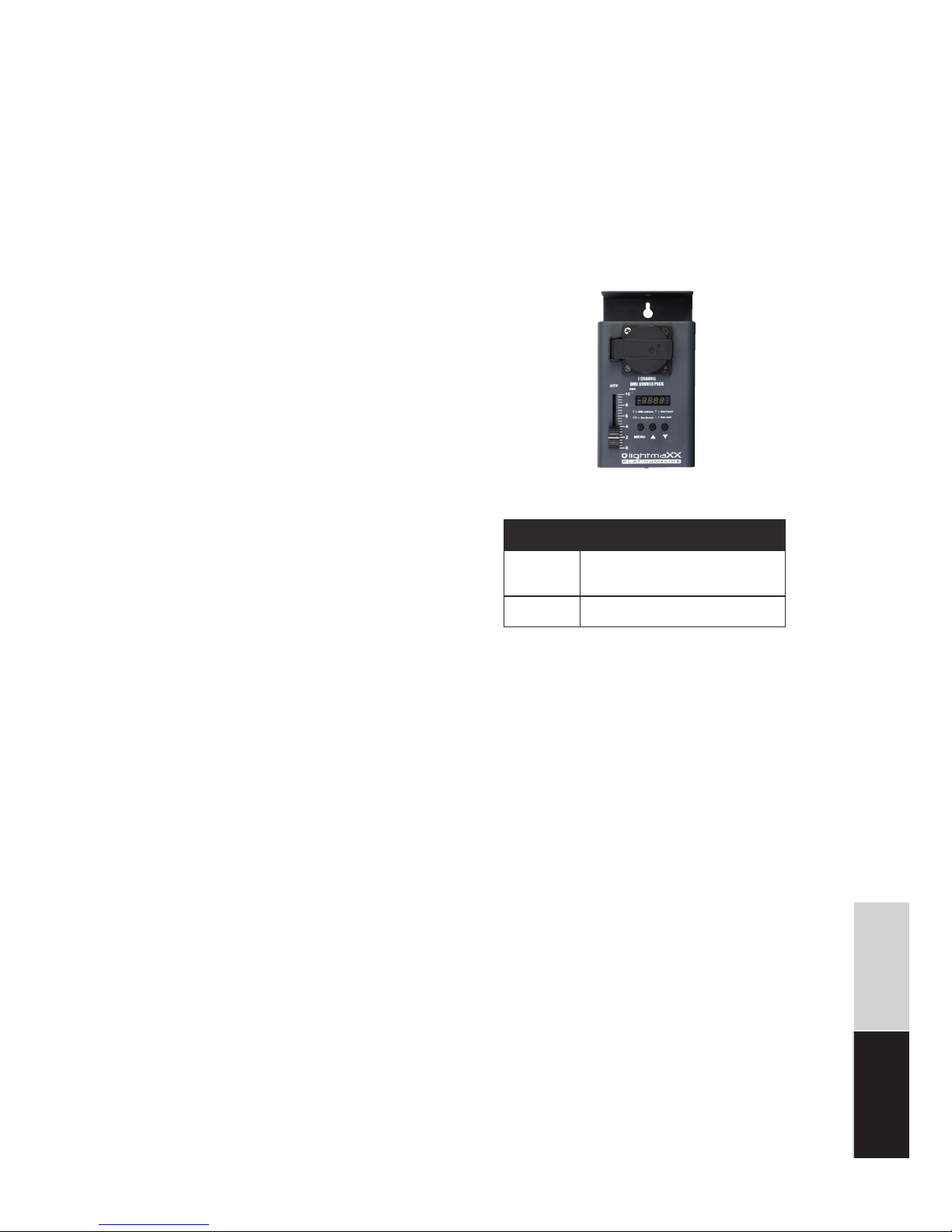

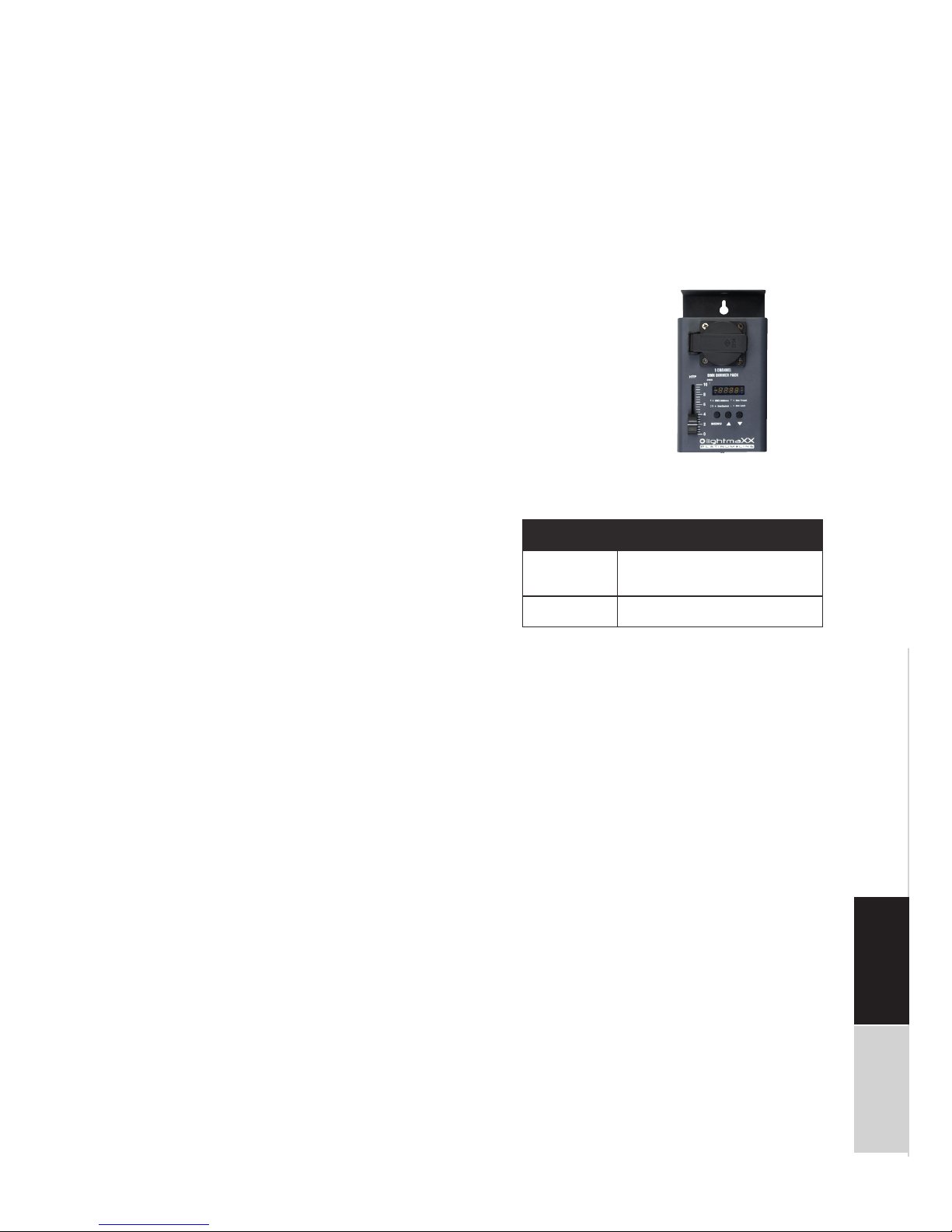

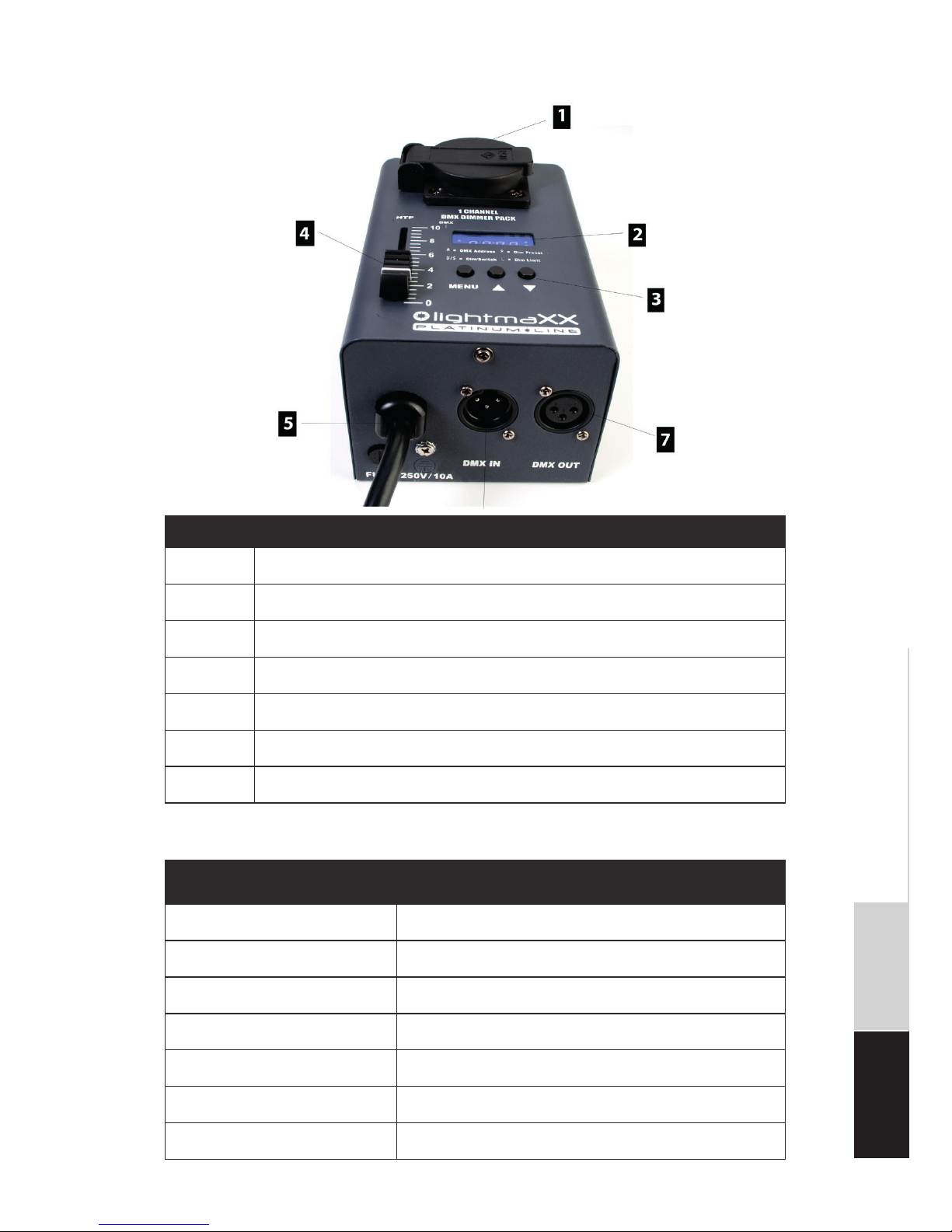

Anschlüsse und Bedienelemente:
1 Schutzkontakt Dose
2 Display
3 Menu-Tasten
4 Dimmer-Regler
5 Netzkabel
6 DMX Eingang (3-pol)
7 DMX Ausgang (3-pol)
Funktion LightmaXX Platinum Line Single Dimmer 10A/Dim
Fader
Spannungsversorgung 240 Volt
Max. Anschlusswert 10 A
DMX Steuerung 1 Kanal
DMX Anschluss 3 Pin XLR
Sicherung F10A 240 Volt 5x20 mm
Maße (BxTxH) 182 x 92 x 65 mm
Gewicht 1,1 Kg
Spezifikationen:

8
DEUTSCHENGLISH
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Überprüfen Sie die Kabelverbindungen.
Keine Reaktion im DMX Betrieb Überprüfen Sie die DMX Adresseinstellungen.
Sofern vorhanden, probieren Sie einen alternativen DMX Cont-
roller aus.
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang
mit Audiogeräten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi-
cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen
Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbar-
keit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Opti-
sche Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu:
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
und den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichnungen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.

9
DEUTSCH ENGLISH
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb
oder über die dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem Land
gültigen Vorschriften sind zu beachten!
Notizen
MS-ID: LIG0006672-000
10/2018

DEUTSCHENGLISHFRANCAISESPAÑOL
10
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• The device is intended exclusively for us indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain,
moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted by in-
experienced persons and must adhere to the mechani-cal
and electrical safety standards of the local law.
• In case of a damaged power cable, it must be replaced by
an original replacement part from the manufacturer.
• Ensure that the supply voltage does not exceed the
voltage
• capacity indicated on the housing of the device.
• In case of failure of the device, please contact the dis-
tri-butor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qua-
lified personnel. Incorrect installation can cause serious
injuries or da-mage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/
maintenance there are no unauthorized persons below
the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
DEUTSCHENGLISH

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
11
DEUTSCH ENGLISH
Congratulations on your new LightmaXX Platinum Line Single Dim-
mer 10A/Dim Fader!
Thank you very much for choosing a product from LightmaXX. Through efficient develop-
ment and economical production, LightmaXX enables high quality products at a fantastic
price.
Please read the user manual carefully to learn more about to be informed about all functions
of this product and keep them for future use.
Have fun with your new product!
Your LightmaXX Team
Guarantee:
Apply to the general und guarantee conditions of the Music Store professional GmbH.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Intended use:
The product LightmaXX Platinum Line Single Dimmer 10A/Dim Fader was designed for
use as an electronic LED lighting effect. The device may only be operated for this purpose and
in accordance with the operating instructions. Other purposes as well as operation under other
operating conditions are expressly not intended and can lead to damage to property or perso-
nal injury! No liability is assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who
are in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Quantity Contents
1x Platinum Line Single Dimmer
10A/Dim Fader
1x Manual
Scope of Delivery:

12
DEUTSCHENGLISH
DANGER! (For Babies and Children)
Packaging, plastic foils and other packaging material is
to be properly stored or disposed of. It must be disposed of due to
risk of suffocation outside the reach of babies and children
to be kept in a safe place.
Make sure that children never use the appliance unattended! In addition,
make sure that children do not remove any (small) parts from the device,
as they could suffocate by swallowing them!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no parts to be serviced inside the
device. Inside the device there are components which are under high
electrical voltage.
The device must not be used as soon as damage or the absence of com-
ponents, protective devices or housing parts is noticed!
DANGER! (Electric shock due to short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death due to electric shock!
Warning! (High light intensity - eye injuries)
A direct view into the light source must be avoided at all times.
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid looking at such effects.
Note! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
Safety instructions:

13
DEUTSCH ENGLISH
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and regula-
tions in the respective country of use. Ensure that the device is always secured
by a second mounting cable (e.g. Safety).
Note! (Overheating)
The maximum permissible ambient temperature of this device is 40° C. Ensure
that the unit is always adequately ventilated.
Note! (Use of tripods)
As soon as the unit is mounted on a tripod, it must always be ensured that it
is stable and secure. Make sure that the maximum permissible load capacity of
your tripod is not exceeded.
Note! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power ampli-
fiers or mixing consoles!
DMX cables enable troublefree operation and the highest possible transmission
reliability of signal data. Do not use microphone cables.
Note! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use. Do
not expose the device to rain, moisture or liquids, as this can cause damage.
Vibrations, dirt or sunlight can also lead to damage, avoid them!
Note! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the device
from the mains to minimize dangers. The same applies to thunderstorms or
floods, etc.
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a
solid, approved support or an appropriate surface. Use the opening of the brackets to attach the
device. Always create a second, separate safeguard for the device, e.g. by means of a safety wire.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!

14
DEUTSCHENGLISH
Commissioning and operation:
Start:
Connect the device to the mains and wait a few seconds until it is ready for operation.
Menu:
Navigation in the menu is via the four menu keys below the display. Use the
Menu key to activate the menu, then use the Up & Down arrow keys.
The menu structure in detail:
DMX mode:
Press the MODE button until the letter „A“ appears on the display. Now
select the desired DMX value with the up & down arrow keys.
If you have set the DMX address, you can still set whether you
want to use the device as a dimmer or as a switch.
Switch mode:
If the device is to be used as a switch, select the letter „S“ in the display by pressing the MODE
button after the dMX address has been set. Now you can switch to the ON or OFF mode with the
up & down arrow keys. If the switch mode is OFF, the dimmer mode will switch on automatically.
Dimmer Mode:
If you are in dimmer mode, you can still use a limiter. If you press the MODE button until the
letter „L“ appears on the display. Now you can select the limit using the up & down arrow keys.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
DEUTSCH ENGLISH
Connections and control elements:
1 Protective contact box
2 Display
3 Menu keys
4 Dimmer controller
5 Power cords
6 DMX Input (3 pin)
7 DMX Output (3 pin)
Feature LightmaXX Platinum Line Single Dimmer 10A/Dim
Fader
Power supply 240 Volt
Max. connected load 10 A
DMX control 1 Kanal
DMX connection 3 Pin XLR
Fuse F10A 240 Volt 5x20 mm
Dimensions (WxDxH) 182 x 92 x 65 mm
Weight 1,1 Kg
Specifikations:

DEUTSCHENGLISHFRANCAISESPAÑOL
16
DEUTSCHENGLISH
Troubleshooting:
Note! (Error during data transmission)
Never connect the DMX input or output to audio de-
vices such as power amplifiers or mixing consoles!
DMX cables enable trouble-free operation and the highest possible trans-
mission reliability of signal data. Do not use microphone cables.
If the specified corrections have not been successful, please contact our service staff. The contact
details can be found at www.musicstore.de.
Cleaning:
Regular cleaning of the device from impurities and dust increases the shelf life of the product.
Always disconnect the device from the power supply while cleaning it Optical lenses should be
cleaned with a dry microfiber cloth. This will also optimize the light output. Never clean the device
wet! Ventilation grilles and openings should always be cleaned of dust and dirt. Compressed air
sprays are ideal for this application.
Environmental Protection:
The company Music Store professional GmbH always strives to reduce the burden of packaging to
a minimum. The use of environmentally friendly and recyclable materials is always of elementary
importance. Please return the packaging for recycling after use:
Disposal of packaging:
Ensure that paper packaging, plastic material, etc. are recycled separately.
Observe the labels and the corresponding regulations.
Disposal of batteries:
Batteries do not belong in the garbage! Please dispose of batteries in accor-
dance with official regulations at collection points or disposal stations.
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptom Troubleshooting
No function Check the mains connection and its fuse.
Check the cable connections.
No reaction in DMX mode Check your DMX address settings.
If available, try an alternative DMX controller.

17
DEUTSCH ENGLISH
Disposal of your old device:
This device is subject to the WEEE directive (Waste Electrical and Electronic
Equipment) in its currently valid form. The device must not be disposed of with
normal household waste.
The device must be disposed of by an approved disposal company or by the
responsible municipal disposal office. The regulations applicable in your country
must be observed!
Notes
MS-ID: LIG0006672-000
10/2018
