Lightmaxx Tour Spot ARC MKII User manual

LightmaXX
Tour Spot ARC MKII
Bedienungsanleitung

DEUTSCH/ENGLISCH
LIG0016091-000
03/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
WARNUNG! (Hohe Lichtintensität –Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!
WARNUNG! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.
Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe
entsprechender Geräte aufhalten.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Hinweis! (Betriebsbedingungen)
Gemäß der DIN EN 60529 wird der Schutzartbezeichnung IP (International Protection) 2
Kennziffern angehängt. Dabei steht die 1. Kennziffer für den Schutzumfang eines
Gehäuses bezüglich Fremdkörper und Berührungen. Die 2. Kennziffer hingegen beschreibt
den Schutzumfang gegen das Eindringen von Wasser.
Dieses Gerät fällt unter die Schutzart IP65.
1. Kennziffer des IP-Codes: Geräte der Schutzart IP65 sind staubdicht und gegen
Berührungen vollständig geschützt.
2. Kennziffer des IP-Codes: Außerdem sind die Geräte gegen Strahlwasser aus
beliebigem Winkel geschützt, so dass diese Geräte auch im Freien benutzt werden
können.
Allerdings sind Geräte der Veranstaltungstechnik grundsätzlich nur für den temporären
Einsatz geeignet.
Ein Dauerbetrieb im Außenbereich ist nicht zu empfehlen!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.

DEUTSCH
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei
stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche
vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position
(z.B. bei Stativen).
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich
ist!

DEUTSCH
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Tour Spot ARC MKII!
LightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte
zu einem fantastischen Preis.

Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte
an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX Tour Spot ARC MKII wurde für den Einsatz als elektronischer LED-
Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

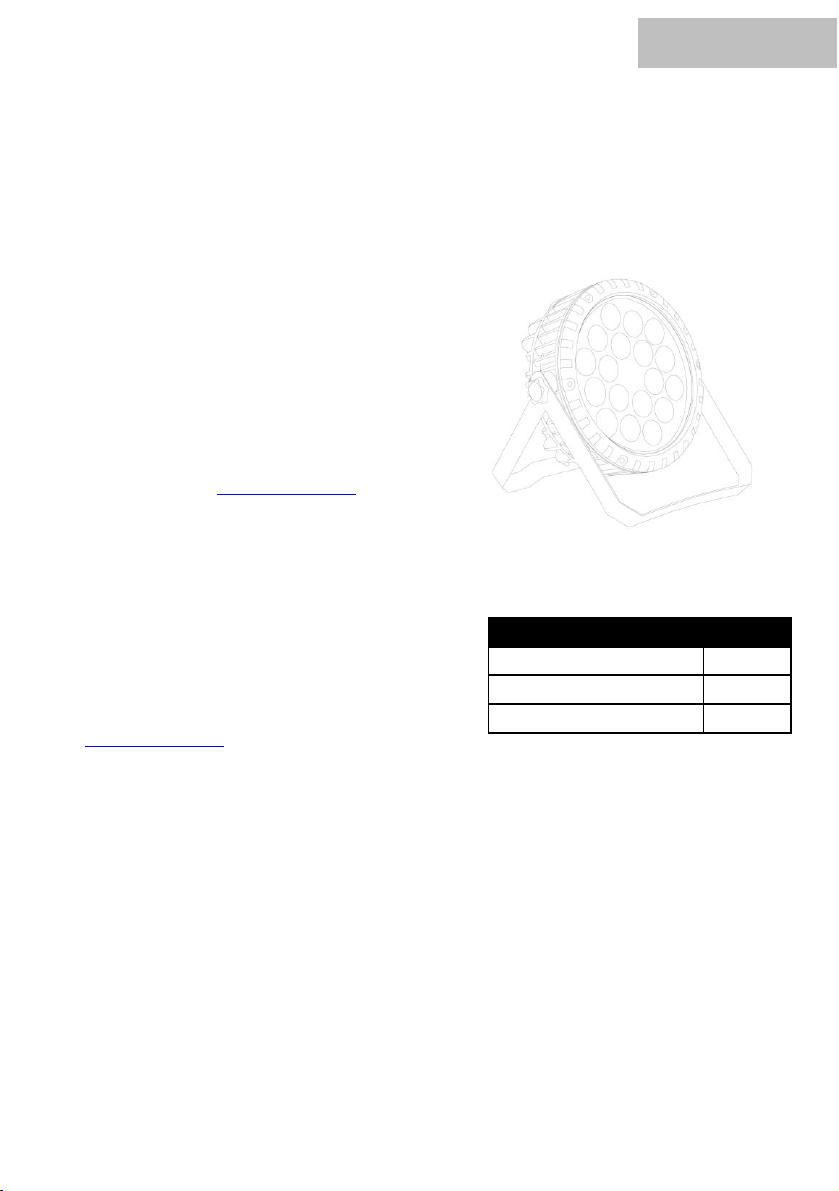

Inhalt
Menge
Scheinwerfer inkl. Bügel
1
Anschlusskabel
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

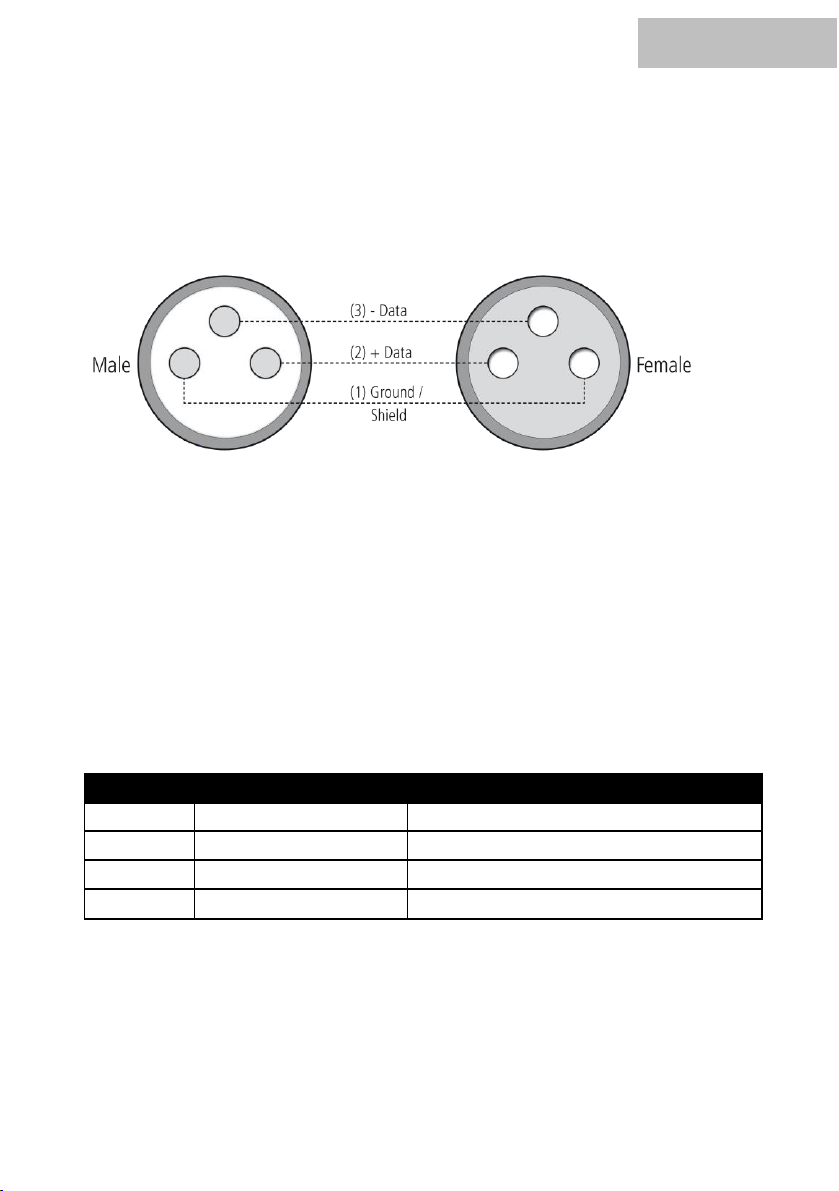

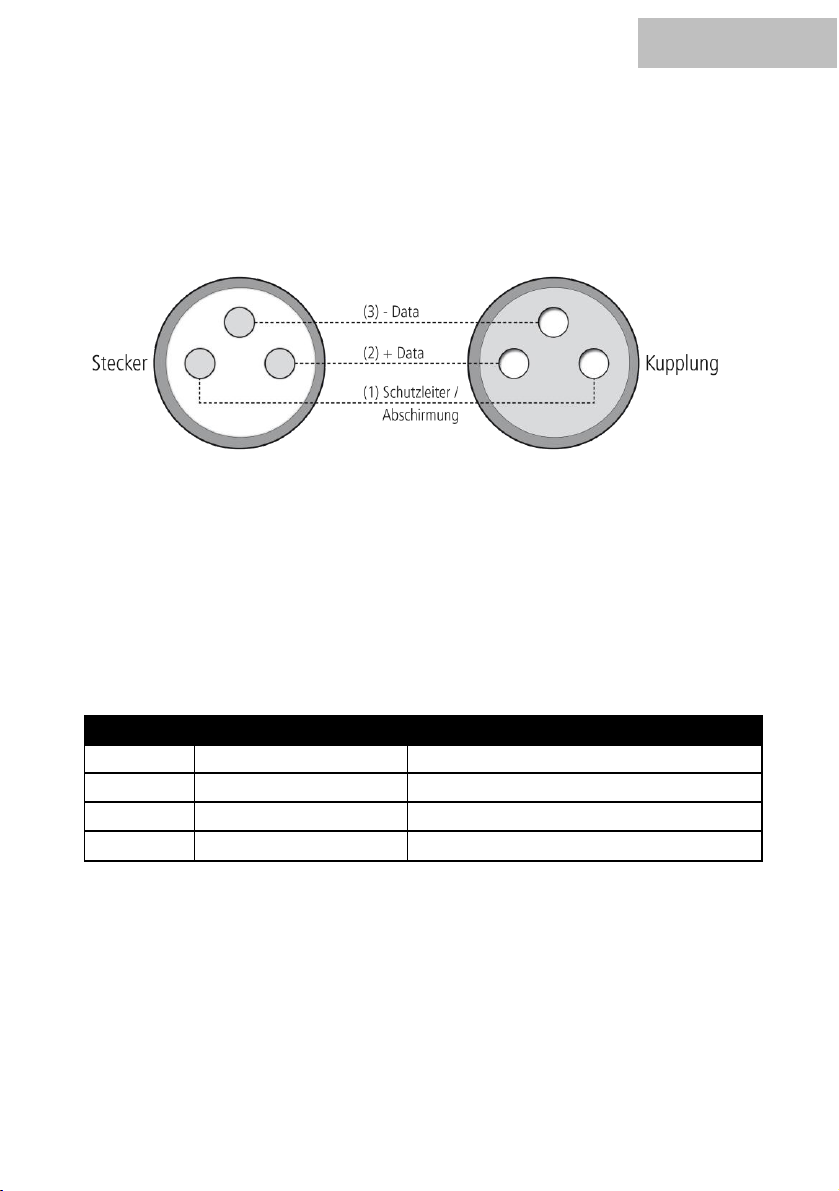

Konfiguration des DMX Steckers:
Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,
Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgenden Tabellen zeigen
die jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
4-Kanal Modus (d001)
Kanal
Wert
Funktion
1
000-255
Rot Dimmer (dunkel zu hell)
2
000-255
Grün Dimmer (dunkel zu hell)
3
000-255
Blau Dimmer (dunkel zu hell)
4
000-255
Weiß Dimmer (dunkel zu hell)

DEUTSCH
8-Kanal Modus (A001)
Betriebsarten:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto)oder
über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des
jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion Masteram ersten
Gerät der Kette ein, die anderen GSlave
Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist.
Kanal
Wert
Funktion
1
000-255
RGBW Dimmer (dunkel zu hell)
2
000-255
Rot Dimmer (dunkel zu hell)
3
000-255
Grün Dimmer (dunkel zu hell)
4
000-255
Blau Dimmer (dunkel zu hell)
5
000-255
Weiß Dimmer (dunkel zu hell)
6
000-255
RGBW Strobe (langsam zu schnell)
7
000-050
DMX 8 Kanal Kontrolle
051-100
Farbmakros
101-150
Fester Farbwechsel
151-200
Farbwechsel fade
201-250
Farbwechsel pulsierend
251-255
Musiksteuerung
8
000-255
Geschwindigkeit (langsam zu schnell)

DEUTSCH

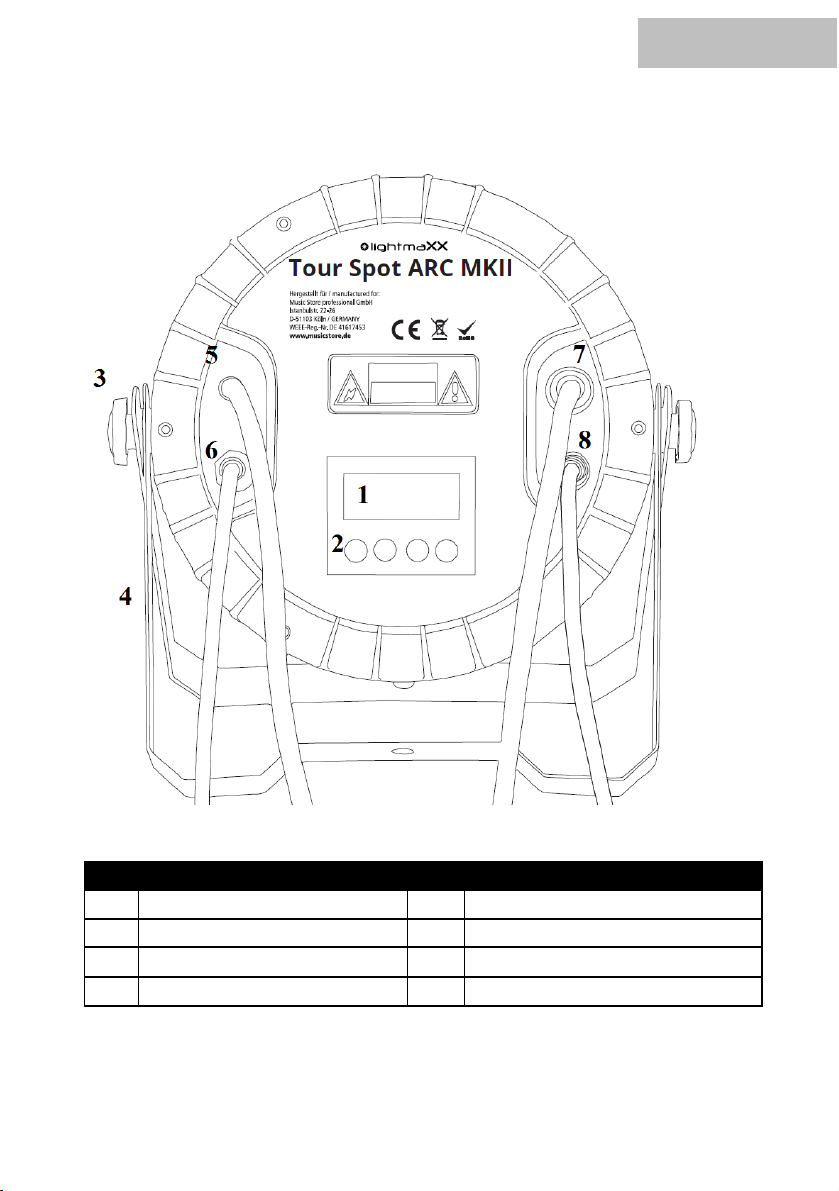

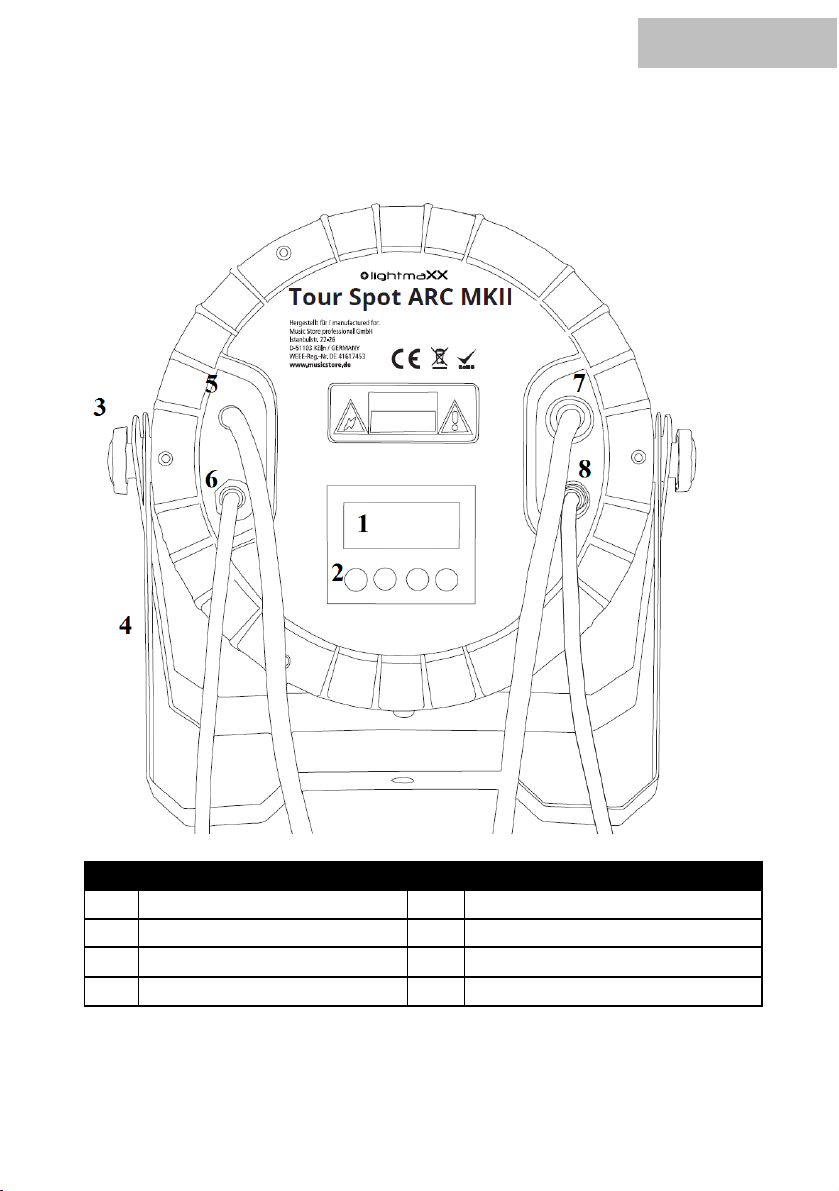

Anschlüsse und Bedienelemente:
Nr.
Bezeichnung
Nr.
Bezeichnung
1
Display
5
IP-Power In
2
Bedientasten
6
IP-DMX in
3
Feststellschraube für Bügel
7
IP-Power Out
4
Montagebügel
8
IP-DMX out

DEUTSCH
Menü:
Menü“-
Up-Down-Tasten. Eine
Enter-
Die Menüstruktur im Detail:
#
Anzeige
Funktion
Bemerkung
1
A001
8 Kanal DMX Modus (001-512)
2
d001
4 Kanal DMX Modus (001-512)
3
r255
Rot (000-255)
dunkel zu hell
4
G255
Grün (000-255)
dunkel zu hell
5
b255
Blau (000-255)
dunkel zu hell
6
u255
Weiß (000-255)
dunkel zu hell
7
FH99
Strobe (01-99)
langsam zu schnell
8
CL01
Farbmakros (01-08)
9
CC99
Fester Farbwechsel (01-99)
langsam zu schnell
10
dE99
Farbwechsel Fade (01-99)
langsam zu schnell
11
CP99
Farbwechsel pulsierend (01-99)
langsam zu schnell
12
Su01
Musiksteuerung

DEUTSCH
Spezifikationen:
Fehlerbehebung:
. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de
LightmaXX
Tour Spot ARC MKII
LEDs
18x 8Watt 4in1 QCL
Farbmischung
RGBW
Dimmer
0-100%
Schutzklasse
IP65
Spannungsversorgung
AC110-220V, 50/60Hz
Leistungsaufnahme
170W
Stromanschlüsse
IP Power Connector/Schutzkontakt
DMX Anschlüsse
IP DMX Connector
DMX Modi
4-, 8-Kanäle
Betriebsmodi
DMX512, Automatikmodus, Musiksteuerung, Master/Slave
Gewicht
4,2 Kg
Maße ohne Bügel (BxHxT)
230 x 230 x 110mm
Maße mit Bügel (BxHxT)
280 x 285 x 110mm
Symptom
Fehlerbehebung
Keine Funktion
Überprüfen Sie die Netzverbindung, sowie Ihre
Sicherung.
Keine Reaktion im DMX Betrieb
Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen
DMX-Controller aus.
Keine Reaktion im Fernbetrieb
Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, dass IR-Sender und Empfänger
in geringen und freien Abstand zueinander sind.

DEUTSCH
Reinigung:
Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit
des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie
das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches
gereinigt werden, wobei die Lichtleistung optimiert wird. Lüftungsgitter und Öffnungen sollten
stets von Staub und Dreck befreit werden. Elektrobauteil geeignete Druckluftsprays werden für
diese Anwendung empfohlen.
Umweltschutz:
Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen
auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und
wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die
Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den
entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden
Entsorgungshinweise auf der Verpackung.
Entsorgung von Batterien:

Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung Ihres Altgerätes:
Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie
(Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür
zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu
beachten!
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26,
51103 Köln, Deutschland

DEUTSCH
MS ID: LIG0016091-000
03/2019
Notizen

ENGLISH
Important safety instructions! Please read before connection!
DANGER! (Electrical shock due to high voltages in the device)
The housing must not be removed! There are no parts to be maintained in the device.
Inside the unit there are components which are under high electrical voltage.
Before each use, check the device for damage or the absence of components, protective
devices or housing parts. If this is the case, the device must not be used!
Leave maintenance and repair work to a qualified service workshop or contact your
dealer. In the case of a malfunction of the device, operation must also be stopped
immediately until the device has been repaired by a specialist!
DANGER! (Electric shock due to short circuit)
Modifications to the power cord or plug are prohibited. If the power cord is damaged, it
must be replaced immediately with an original spare part from the manufacturer. Failure to
do so may result in fire or death due to electric shock!
DANGER! (For babies and children)
Dispose of or store any packaging material properly! Packaging material must be kept out
of the reach of babies and children due to the risk of suffocation.
Ensure that children never use the appliance unattended! In addition, make sure that
children do not remove (small) parts from the device, as they could suffocate by swallowing
parts!
WARNING! (High light intensity - eye injuries)
A direct view into the light source is absolutely to be omitted!
WARNING! (Epilepsy)
Stroboscopic effects (flashes of light) can trigger seizures of epilepsy in some people.
Accordingly sensitive people should be warned and should not be in the vicinity of such
devices.
Hint! (Fire hazard due to overheating)
The maximum permissible ambient temperature of this device is 40°C.
Ensure that the unit is placed in a well-ventilated location away from direct heat sources,
naked flames, combustible materials, and liquids. A minimum distance of 1 m is required.
Do not tape or cover the ventilation slots of the unit.

ENGLISH
Hint! (Operating conditions)
In accordance with DIN EN 60529, the protection class designation IP (International
Protection) is appended to 2 code numbers. The 1st code number stands for the extent of
protection of a housing against foreign bodies and contact. The 2nd code number, on the
other hand, describes the scope of protection against the ingress of water.
This device is classified as IP65.
1st code number of the IP code: Devices with protection class IP65 are dustproof and
completely protected against contact.
2nd code number of the IP code: In addition, the devices are protected against water
jets from any angle, so that these devices can also be used outdoors.
However, event technology devices are only suitable for temporary use.
Continuous outdoor operation is not recommended!
Hint! (Power supply)
It is essential that you check that the device voltage matches your local mains voltage. It
is highly recommended that you fuse your mains socket with a residual current circuit
breaker (FI).
If you do not use your device for a longer period of time or carry out maintenance work,
disconnect the device from the mains in order to minimize danger. The same applies to
storm conditions such as thunderstorms, floods, etc.
Hint! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power amplifiers or
mixing consoles!
DMX cables enable trouble-free operation and the highest possible transmission reliability
of signal data. Do not use microphone cables!
Hint! (Condensation)
To avoid condensation in the unit, the unit should adapt to the ambient temperature
before commissioning.
Hint! (Unwanted odours)
A new product can sometimes lead to unwanted odours. This reaction is normal and
disappears after a few minutes.

ENGLISH
Symbols on device and packaging:
The lightning flash symbol warns the user of uninsulated voltages and the risk
of electric shock.
The exclamation mark symbol draws the user’s attention to important maintains
and operating instructions in the manual.
This symbol defines the minimum distance of the object to be illuminated.
Read the manual
Please read and follow the warnings and recommendations carefully to ensure safe
and trouble-free use.
Installation:
Be sure to check the unit for damage before use. Use the original packaging or a suitable
transport or storage packaging to protect the product from dust, moisture, etc. when not in use.
The unit can be installed either upright or suspended. The device must always be attached to a
solid, approved carrier or a suitable surface. Note the load limit of the selected installation
position (e.g. for tripods).
The opening of the bracket must be used to fasten the device. Always provide a second,
independent safety backup for the device, e.g. with a safety cable.
Work on the device (e.g. assembly) should always be carried out from a stable and permissible
platform. Make sure that the area below you is closed off.
WARNING! (Risk of injury due to falling down)
Improper installation can cause considerable injury and damage!
The installation of the device should always be carried out by experienced personnel and
must be carried out in compliance with the mechanical and electrical safety regulations in
your country.
Please note that it is not possible to use this device with a dimmer!

ENGLISH
Congratulations on your new LightmaXX Tour Spot ARC MKII!
Thank you for choosing a LightmaXX product. Through efficient development and economical
production, LightmaXX enables high quality products at a fantastic price.
Please read the instruction manual carefully to learn about all the features of this
product and keep it for future use.
Have fun with your new product!
Your LightmaXX Team
Guarantee:
The current general terms and guarantee
conditions
of the Music Store professional GmbH apply.
You can view it at: www.musicstore.de
If you have any questions or suggestions, please
contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Cologne
Managing Director: Michael Sauer
WEEE-Reg.-No. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Intended use:
The LightmaXX Tour Spot ARC MKII was designed for use as an electronic LED lighting effect.
The device may only be used for this purpose and in accordance with the operating instructions.
Other purposes as well as operation under other operating conditions are expressly not intended
and can lead to damage to property or personal injury! No liability is assumed for damage resulting
from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who are
in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Content
Quantity
Headlight incl. bracket
1
Connecting cables
1
Manual
1
Scope of delivery:

ENGLISH
Set up:
All connections of the device should be made before switching on. Only use high-quality cables
that are as short as possible for the connections.
Configuration oft he DMX connector:
Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture.
Operating mode DMX:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX line. Always use a DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX configuration.
The following table shows the respective DMX modes of the individual devices with the
corresponding values and functions:
4-Channel mode (d001):
Cahnnel
Value
Function
1
000-255
Red Dimmer (dark to light)
2
000-255
Green Dimmmer (dark to light)
3
000-255
Blue Dimmer (dark to light)
4
000-255
White Dimmer (dark to light)

ENGLISH
8-Channel mode (A001):
Static, Auto or Sound mode:
The device contains automatic programs that run according to fixed schemes (Auto) or are
recalled via the built-in microphone to match the music (Sound). The selection of the respective
mode takes place via the menu directly on the device.
If you connect several devices of the same type via DMX, they can be controlled simultaneously
via the master device. To do this, set the desired function "Master" on the first device of the line,
the other devices of the series must now be set as "Slave". Now the first device of the line gives
the function to all other devices and all devices run simultaneously.
Operation:
Start:
Connect the device to the mains and wait a few seconds until it is ready for operation.
Channel
Value
Function
1
000-255
RGBW Dimmer (dark to light)
2
000-255
Red Dimmer (dark to light)
3
000-255
Green Dimmer (dark to light)
4
000-255
Blue Dimmer (dark to light)
5
000-255
White Dimmer (dark to light)
6
000-255
RGBW Strobe (slow to fast)
7
000-050
DMX 8 Channel control
051-100
Color macros
101-150
Fixed colour change
151-200
Color change fade
201-250
Pulsating colour change
251-255
Music control
8
000-255
Speed (slow to fast)

ENGLISH
Connections and controls:
No.
Designation
No.
Designation
1
Display
6
IP-Power In
2
Operating keys
7
IP-DMX in
3
Locking screw for bracket
8
IP-Power Out
4
Mounting bracket
9
IP-DMX out

ENGLISH
Menu:
Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to
activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is
confirmed with the "Enter" key.
The menu structure in detail:
#
Display
Function
Note
1
A001
8 Channel DMX Mode (001-512)
2
d001
4 Channel DMX Mode (001-512)
3
r255
Red (000-255)
dark to light
4
G255
Green (000-255)
dark to light
5
b255
Blue (000-255)
dark to light
6
u255
White (000-255)
dark to light
7
FH99
Strobe (01-99)
slow to fast
8
CL01
Color macros (01-08)
9
CC99
Fixed colour change (01-99)
slow to fast
10
dE99
Color changel Fade (01-99)
slow to fast
11
CP99
Pulsating colour change (01-99)
slow to fast
12
Su01
Music control
