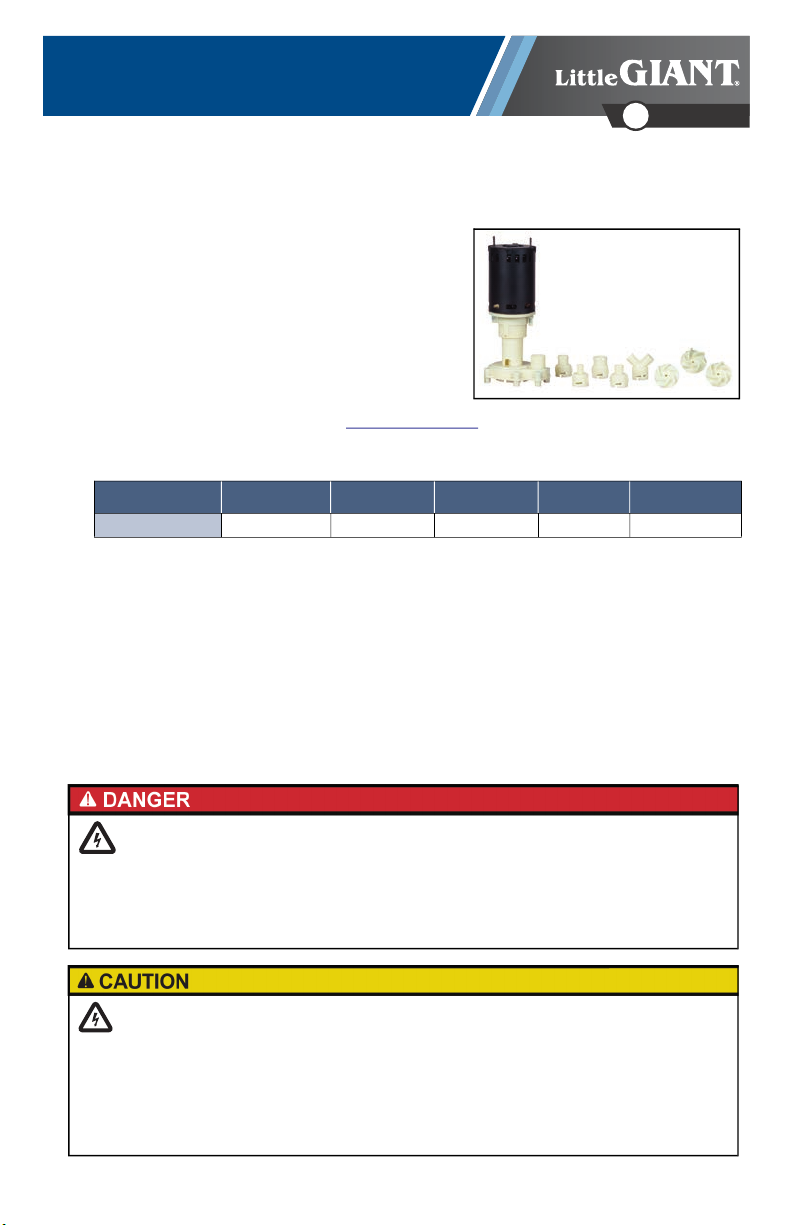

Little Giant RIM-U User manual

RIM-U Universal Ice Machine Pump
OWNER'S MANUAL
English
EN
This dual-voltage pump is designed for use as a universal replacement for most ice machine pumps that
use an upright water pump. The package includes a selection of impellers and discharge adapters of vari-
ous sizes.
When installing the replacement pump, select the impeller
diameter and discharge adapter to match those of the pump
being replaced.
Use of existing mounting brackets may be required. Save all
parts connected with installation of original pump.
This product is covered by a Limited Warranty for a period of 12
months from the date of original purchase by the consumer.
For complete warranty information, refer to www.LittleGiant.com.
Specifications
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Little Giant recommendations may result in
electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Model Volts HZ Amps Watts HP
RIM-U 115/230 60 1.5/.75 125 1/25
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface, or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electrically disconnected.
• To reduce risk of electrical shock, disconnect power before working on or around the system.
Risk of bodily injury, electric shock, or equipment damage.
• Wire pump system for correct voltage.
• Do not use the power cord for lifting the pump.
• The pump motor is not submersible. Do not allow water to rise and contact motor. Water level should never exceed 3 inches. Min-
imum water level required is 2.5 inches.
• Periodically inspect pump and system components and schedule and perform routine maintenance as required.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual. Read entire manual
before starting installation and operation. End User should receive and retain manual for future use.

Physical Installation
2
Physical Installation
Installation requires use of the original mounting bracket from the ice machine to support the pump. Note
the orientation of the original pump when mounting the replacement pump. Protect motor from water
splash.
The pump must be securely mounted in the ice machine unit. Failure to securely mount the pump could
result in pump failure and electric shock hazard if the pump were to tip over into the water.
When installing pump, match the impeller diameter of the pump being replaced with a similar diameter
impeller provided with the new pump.
Also, note the discharge adapter being used on the pump being replaced and select the correct discharge
adapter offered with the replacement pump.
Refer to the exploded diagram for assembly/disassembly of pump. No tools are required for pump disas-
sembly and assembly.
Disassembly
1. Remove (6) thumb nuts from the volute plate. Do not lose the o-ring seal located inside the volute.
2. Press impeller against the pump stand and remove the impeller nut.
3. Remove impeller (Be sure not to lose the impeller spring located on the back side of the impeller).
4. Remove (2) motor thumb nuts and washers from pump stand.
5. Remove (2) motor thumb nuts and washers from pump stand.
1 Discharge adapter 6 Impeller
2 Pumpstand 7 Impeller spring
3 Slinger plate 8 Impeller nut
4 Motor thumb nut 9 Volute
5 O-ring seal 10 Volute thumb nut
1 2
3
4 5 6
7
8 9 10

Physical Installation
3
Assembly
1. Place motor on work surface with shaft end up.
2. Place the mounting bracket from the ice machine on
the motor studs followed by the pump stand (align
the motor bracket as required).
3. Be sure the motor shaft is aligned or centered in the
pump stand. Place flat washer and lock washers on
the motor studs and secure with motor thumb nuts.

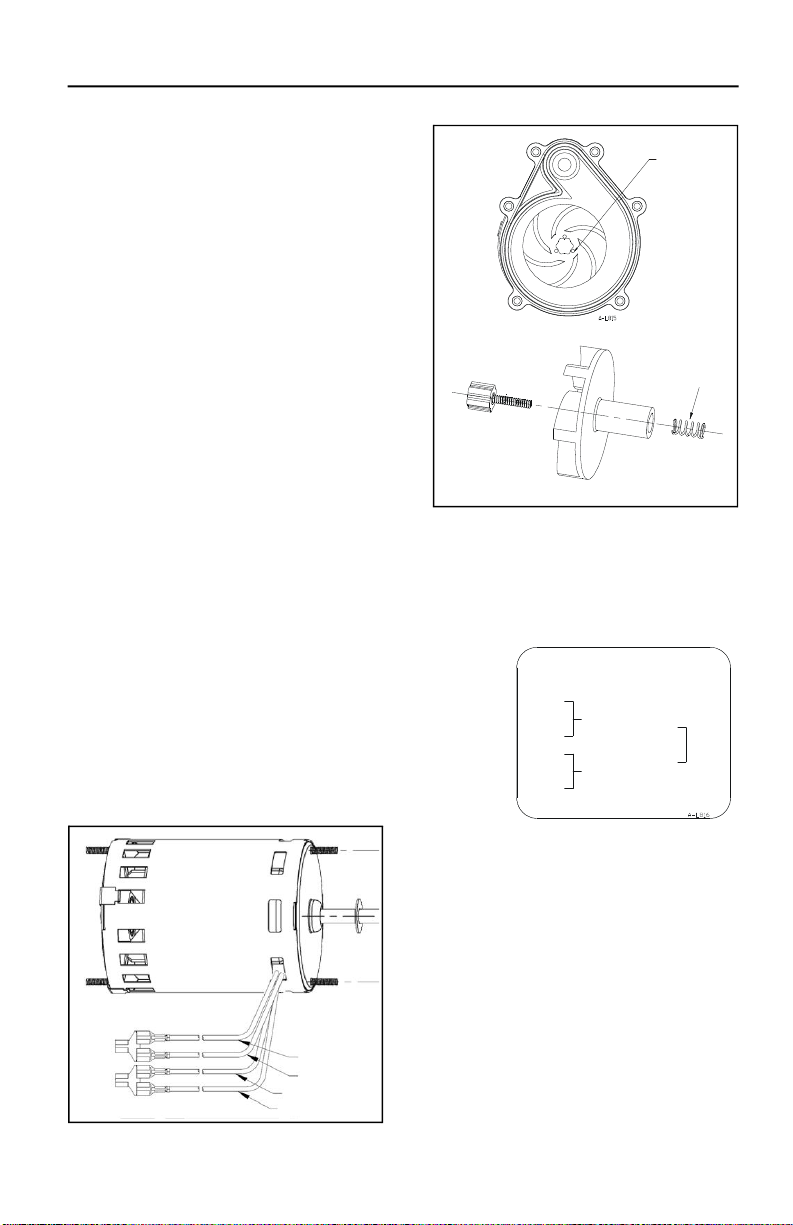

4. Select proper impeller by comparing the impeller size
to that of the original pump. Insert impeller spring in
D-shaped hole on back of impeller. Slide impeller onto
shaft until impeller is touching pump stand.
5. While impeller is held against the pump stand, insert
impeller thumb nut and tighten until the nut touches
the raised notches on the impeller.
6. Release pressure on the impeller. The impeller should
spring forward so it is no longer resting against the
pump stand. Make sure impeller thumb nut locks into
place between raised notches on impeller.
7. Spin the impeller by hand and make sure it does not rub against the pump stand. The clearance
between the impeller backplate and the stand should be about 1/16 inch.
8. Insert o-ring seal into the sealing groove on the bottom of the pump stand.
9. Install volute plate and tighten (6) thumb nuts.
10. Before final installation, test the pump to insure proper assembly.
Electrical Connections
The universal dual voltage ice machine pump motor is designed for
use at 115V or 230V depending upon the ice machine unit require-
ments. Installer needs to verify the voltage of the ice machine unit
and wire pump according to the confirmed voltage
Be sure that the lead wires are properly connected to the corre-
sponding equipment requirements.
Spring
Raised
Notch
115V 230V
WIRING DIAGRAM
WHITE WHITE-LINE
BLUE
RED - LINE
BLACK
BLACK
RED
BLUE
LINE
LINE
White
Black
Blue
Red

Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
For technical assistance, parts, or repair, please contact:
Form 998559 Rev. 001 06/20 Copyright © 2020, Franklin Electric, Co., Inc. All rights reserved.

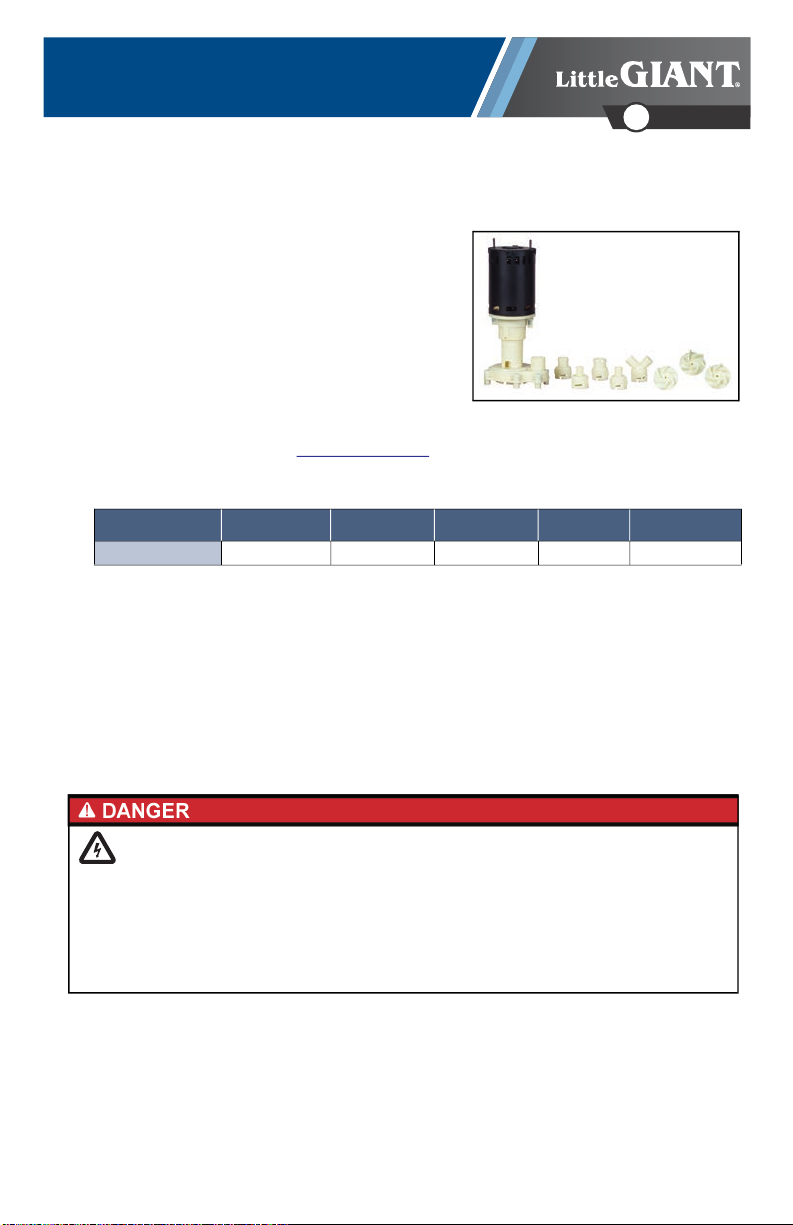

Bomba universal para máquina de hielo RIM-U
MANUAL DEL PROPIETARIO
ES Español
Esta bomba de doble voltaje está diseñada como reemplazo universal para la mayoría de las bombas de
máquinas de hielo que utilizan una bomba de agua vertical. La unidad incluye un conjunto de impulsores y
adaptadores de descarga de varios tamaños.
Cuando instale la bomba de reemplazo, seleccione el diámetro
del impulsor y el adaptador de descarga que coincidan con los
de la unidad que está reemplazando.
Es posible que sea necesario el uso de soportes de montaje exis-
tentes. Guarde todas las piezas relacionadas con la instalación
de la bomba original.
Este producto está cubierto por una garantía limitada por
un período de 12 meses desde la fecha original de compra por parte del consumidor. Para obtener infor-
mación completa sobre la garantía, consulte www.LittleGiant.com.
Especificaciones
INSTRUCCIONES SOBRE SEGURIDAD
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica
que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimientos ade-
cuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las reco-
mendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños
insatisfactorios o fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplicables
puede ocasionar los siguientes peligros:
Modelo Voltios HZ Amperios Vatios HP
RIM-U 115/230 60 1.5/.75 125 1/25
Riesgo de muerte, lesiones personales o daños materiales por
explosión, incendio o descarga eléctrica.
• No usar para bombear líquidos inflamables o explosivos como gasolina, fueloil, kerosene, etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o húmeda o en
agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchufado o eléctrica-
mente desconectado la unidad.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él.

Instalación física
8
Instalación física
La instalación requiere el uso del soporte de montaje original de la máquina de hielo para apoyar la bomba.
Tenga en cuenta la orientación de la bomba original cuando monte la unidad de reemplazo. Proteja el
motor de las salpicaduras de agua.
La bomba se debe montar firmemente en la máquina de hielo. Caso contrario, la bomba podría fallar y esto
causaría un riesgo de descarga eléctrica si la unidad cayera al agua.
Cuando instale la bomba, haga coincidir el diámetro del impulsor de la unidad que está reemplazando con
uno de diámetro similar suministrado con la bomba nueva.
Además, tome nota del modelo del adaptador de descarga que se usa en la bomba que está reemplazando
y seleccione el correcto proporcionado con la bomba de reemplazo.

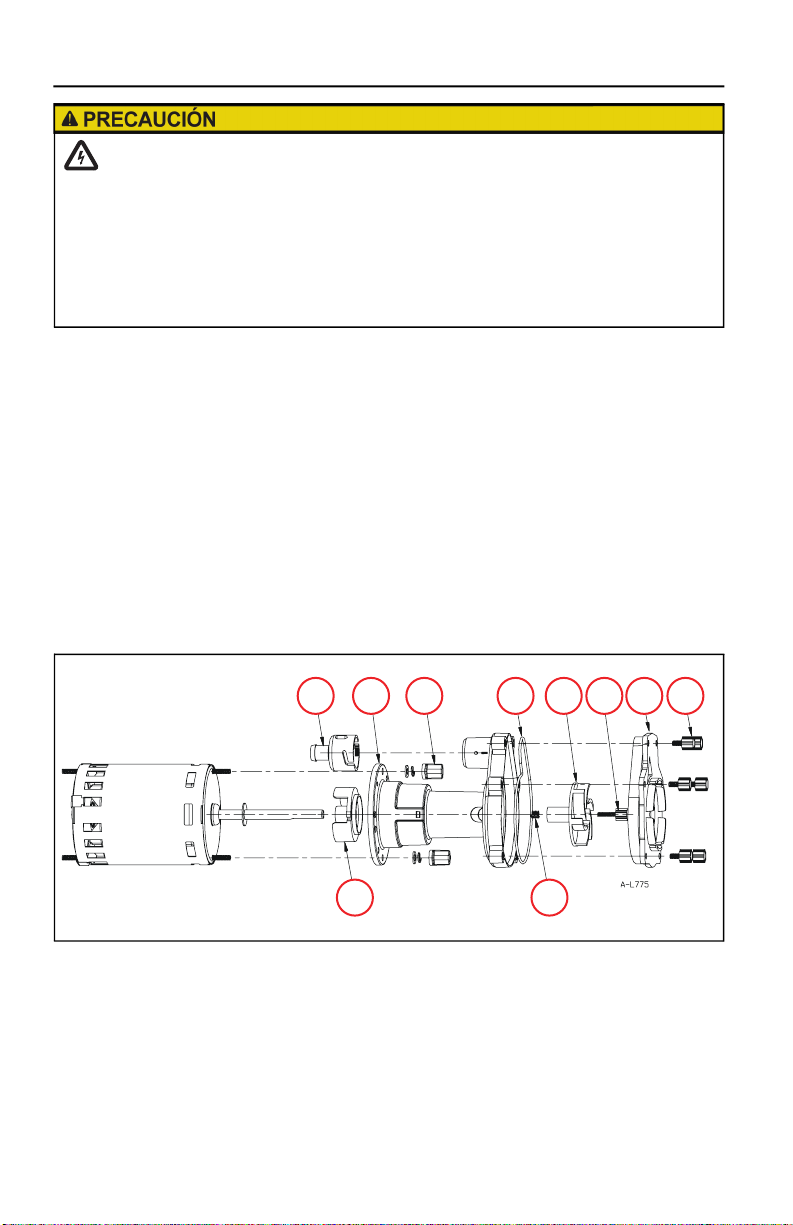

Consulte el diagrama de despiece para montar/desmontar la bomba. No es necesario usar herramientas
para montar y desmontar la bomba.
1 Adaptador de descarga 6 Impulsor
2 Soporte de la bomba 7 Resorte del impulsor
3 Placa deflectora 8 Tuerca del impulsor
4 Tuerca de mariposa del motor 9 Voluta
5 Sello de junta tórica 10 Tuerca de mariposa de la voluta
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Cablee el sistema de bombeo para los voltajes correctos.
• No use el cable eléctrico para levantar la bomba.
• El motor de la bomba no es sumergible. No permita que el agua suba y entre en contacto con el motor. El nivel del agua nunca
debe exceder las 3pulgadas (7,6cm). El nivel mínimo de agua requerido es de 2,5pulgadas (6,35cm).
• Inspeccione periódicamente los componentes de la bomba y del sistema y programe y realice el mantenimiento de rutina según
sea necesario.
• La operación de este equipo exige instrucciones detalladas para su instalación y operación que se encuentran en este manual
para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la operación.El usuario final debe
recibir y conservar el manual para usos futuros.
1 2
3
4 5 6
7
8 9 10

Instalación física
9
Desmontaje
1. Retire las (6) tuercas de mariposa de la placa de la voluta. No pierda el sello de junta tórica ubicado
dentro de la voluta.
2. Presione el impulsor contra el soporte de la bomba y retire la tuerca de dicho impulsor.
3. Quite el impulsor (asegúrese de no perder el resorte del impulsor ubicado en la parte posterior de dicho
impulsor).
4. Retire las (2) tuercas de mariposa del motor y arandelas del soporte de la bomba.
5. Retire las (2) tuercas de mariposa del motor y arandelas del soporte de la bomba.
Montaje
1. Coloque el motor sobre la superficie de trabajo, con el
eje orientado hacia arriba.
2. Coloque el soporte de montaje de la máquina de hielo
en los montantes del motor, seguido del soporte de la
bomba (alinee el soporte del motor según sea nece-
sario).
3. Asegúrese de que el eje del motor esté alineado o
centrado en el soporte de la bomba. Coloque la aran-
dela plana y las de bloqueo en los montantes del
motor y apriételas con las tuercas mariposa del motor.
4. Seleccione el impulsor adecuado comparando su
tamaño con el de la bomba original. Inserte el resorte
del impulsor en el orificio en forma de D en la parte
posterior de dicho impulsor. Deslice el impulsor sobre
el eje hasta que toque el soporte de la bomba.

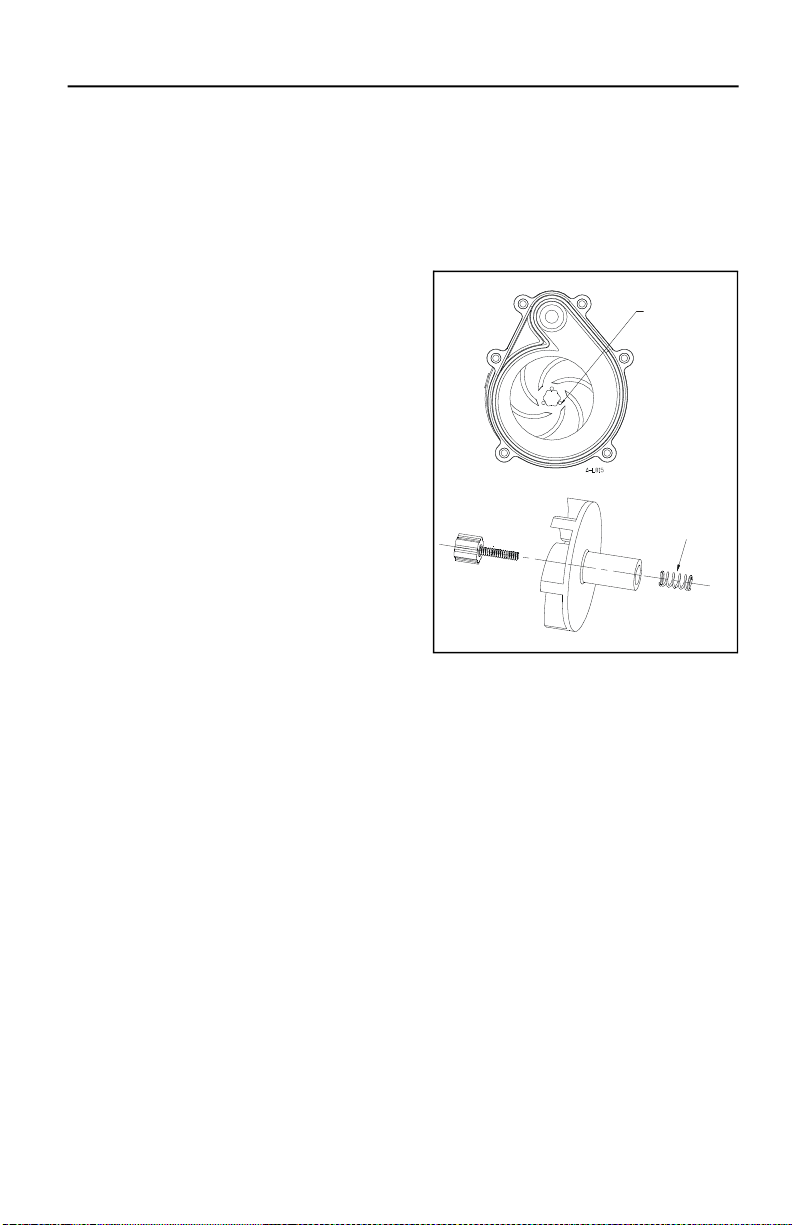

5. Mientras sostiene el impulsor contra el soporte de la
bomba, inserte la tuerca de mariposa del impulsor y
apriétela hasta que toque las muescas elevadas del
impulsor.
6. Alivie la presión sobre el impulsor. El impulsor debe saltar hacia adelante de modo que ya no se asi-
ente contra el soporte de la bomba. Asegúrese de que la tuerca de mariposa del impulsor encaje entre
las muescas elevadas de dicho impulsor.
7. Gire el impulsor a mano y asegúrese de que no raspe el soporte de la bomba. El espacio libre entre la
placa de apoyo del impulsor y el soporte debe ser de aproximadamente 1/16 de pulgada (1,6cm).
8. Inserte el sello de junta tórica en la ranura de sellado ubicada en la parte inferior del soporte de la
bomba.
9. Instale la placa de la voluta y apriete las (6) tuercas de mariposa.
10. Antes de realizar la instalación final, pruebe la bomba para asegurar que se ha montado de forma ade-
cuada.
Resorte
Muesca
elevada

Instalación física
Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
Para la ayuda técnica, por favor póngase en contacto:
Form 998559 Rev. 001 06/20 Copyright © 2020, Franklin Electric, Co., Inc. Todos los derechos están reservados.
Conexiones eléctricas
El motor de la bomba universal para máquina de hielo de doble voltaje
está diseñado para usarse a 115o230V conforme a los requisitos de la
máquina de hielo. El instalador debe verificar el voltaje de la máquina
de hielo y cablear la bomba de acuerdo al voltaje confirmado
Asegúrese de que los cables conductores estén conectados correcta-
mente según los requisitos del equipo correspondiente.
115V 230V
Diagrama de cableado
Blanco Blanco-Línea
Azul
Rojo - Línea
Negro
Negro
Rojo
Azul
Línea
Línea
Blanco
Negro
Azul
Rojo

Pompe universelle pour machine à glaceRIM-U
MANUEL DU PROPRIÉTAIRE
Français
FR
Cette pompe à double tension est conçue pour remplacer de manière universelle pour la plupart des
pompes de machine à glace qui utilisent une pompe à eau verticale. L’ensemble comprend une sélection de
rotors et d’adaptateurs d’évacuation de différentes tailles.
Lors de l’installation de la pompe de remplacement, choisissez
le diamètre du rotor et l’adaptateur d’évacuation correspondant
à ceux de la pompe à remplacer.
L’utilisation des supports de montage existants peut s’avérer
nécessaire. Conservez toutes les pièces raccordées à l’installa-
tion de la pompe d’origine.
Ce produit est couvert par une garantie limitée pour une période
de 12 mois à compter de la date d’achat originale par le consommateur. Pour obtenir des informations
complètes sur la garantie, consultez www.LittleGiant.com.
Spécifications
CONSIGNES DE SÉCURITÉ
Cet équipement doit être installé et entretenu par des techniciens qualifiés capables de choisir et d’utiliser
les outils, les équipements et les procédures appropriés. Le non-respect des codes électriques et codes de
plomberie local et national et des recommandations de Little Giant pourrait mener à une électrocution ou
un incendie, une mauvaise performance ou une défaillance de l’équipement.
Lisez et suivez attentivement les instructions pour éviter toute blessure ou tout dommage matériel. Ne
démontez pas et ne réparez pas l’appareil si ces opérations ne sont pas décrites dans le présent manuel.
Le non-respect des procédures d’installation ou d’utilisation et de tous les codes en vigueur peut entraîner
les risques suivants:
Modèle Volts HZ Ampères Watts CV
RIM-U 115/230 60 1.5/.75 125 1/25
Risque de mort, de blessure corporelle ou de dommage matériel en
raison d’une explosion, d’un incendie ou d’une électrocution.
• Ne pas utiliser pour pomper des liquides inflammables ou explosifs comme l’essence, le mazout, le kérosène, etc.
• Ne pas utiliser dans une atmosphère explosive ou un emplacement dangereux selon le Code national de l’électricité, ANSI/
NFPA70.
• Ne pas manipuler une pompe ou un moteur de pompe avec les mains mouillées ou debout sur une surface humide ou mouillée,
ou dans de l’eau.
• Lorsqu’une pompe est en mode de fonctionnement, ne pas toucher le moteur, les tuyaux ou l’eau tant que l’unité n’a pas été
débranchée ou déconnectée électriquement.
• Pour réduire le risque de choc électrique, débranchez l’alimentation avant de travailler sur le système ou autour de celui-ci.

Installation physique
16
Installation physique
L’installation nécessite l’utilisation du support de montage d’origine de la machine à glace pour supporter
la pompe. Notez l’orientation de la pompe d’origine lors du montage de la pompe de remplacement.
Protégez le moteur de toute éclaboussure.
La pompe doit être solidement fixée dans la machine à glace. Si la pompe n’est pas solidement fixée, elle
risque de tomber en panne et de provoquer un choc électrique si elle se renverse dans l’eau.
Lors de l’installation de la pompe, faites correspondre le diamètre du rotor de la pompe à remplacer avec
un rotor de diamètre similaire fourni avec la nouvelle pompe.
Notez également l’adaptateur d’évacuation utilisé sur la pompe à remplacer et sélectionnez l’adaptateur
d’évacuation correct proposé avec la pompe de remplacement.
Reportez-vous à la vue éclatée pour le montage ou le démontage de la pompe. Aucun outil n’est nécessaire
pour le démontage- et le montage de la pompe.
1 Adaptateur d’évacuation 6 Tête de pompe
2 Support de la pompe 7 Ressort de rotor
3 Bague d’étanchéité 8 Écrou de rotor
4 Écrou à ailettes du moteur 9 Volute
5 Joint torique 10 Écrou à ailettes de la volute
Risque de blessure, de choc électrique ou de dégâts matériels.
• Raccorder le système de pompe en respectant la tension indiquée.
• Ne pas soulever la pompe à l’aide du cordon électrique.
• Le moteur de la pompe n’est pas submersible. Ne laissez pas l’eau monter et entrer en contact avec le moteur. Le niveau de l’eau
ne doit jamais dépasser 7,6cm (3po). Le niveau d’eau mini-mum requis est de 6,3cm (2,5po).
• Inspecter périodiquement les composants de la pompe et du système et planifier et effectuer l’entretien de routine au besoin.
• L’utilisation de cet équipement nécessite les instructions d’installation et d’utilisation détaillées fournies dans le présent manuel à
utiliser avec ce produit. Lisez le manuel intégralement avant de procéder à l’installation et à l’utilisation du produit. L’utilisateur
final doit recevoir et conserver le manuel pour consultation ultérieure.
1 2
3
4 5 6
7
8 9 10

Installation physique
17
Démontage
1. Retirez les (6) écrous à ailettes de la volute. Ne perdez pas le joint torique situé à l’intérieur de la volute.
2. Appuyez le rotor contre le support de la pompe et retirez l’écrou du rotor.
3. Démontez le rotor (veillez à ne pas perdre le ressort du rotor situé à l’arrière du rotor).
4. Retirez les (2) écrous à ailettes et les rondelles du support de la pompe.
5. Retirez les (2) écrous à ailettes et les rondelles du support de la pompe.
Montage
1. Placez le moteur sur la surface de travail avec l’arbre
vers le haut.
2. Placez le support de montage de la machine à glace
sur les picots du moteur, puis sur le support de la
pompe (alignez le support du moteur selon les beso-
ins).
3. Assurez-vous que l’arbre du moteur est aligné ou
centré dans le support de la pompe. Placez une ron-
delle plate et des rondelles de blocage sur les picots
du moteur et fixez-les avec les écrous à ailettes du
moteur.
4. Choisissez le bon rotor en comparant la taille du rotor
à celui de la pompe d’origine. Insérez le ressort du
rotor dans l’orifice en forme de D à l’arrière du rotor.
Faites glisser le rotor sur l’arbre jusqu’à ce que le
rotor touche le support de la pompe.
5. Pendant que le rotor est maintenu contre le support
de la pompe, insérez l’écrou à ailettes du rotor et ser-
rez jusqu’à ce que l’écrou touche les encoches
surélevées du rotor.
6. Relâchez la pression sur le rotor. Le rotor doit se mettre en mouvement vers l’avant pour ne plus
reposer sur le support de la pompe. Assurez-vous que l’écrou à ailettes du rotor se verrouille en place
entre les encoches surélevées du rotor.
7. Faites tourner le rotor à la main et veillez à ce qu’il ne frotte pas contre le support de la pompe. L’écart
entre la plaque arrière du rotor et le support doit mesurer environ 1,58mm (1/16 de po).
8. Insérez le joint torique dans la rainure d’étanchéité située au bas du support de la pompe.
9. Installez la plaque à volute et serrez les (6) écrous à ailettes.
10. Avant l’installation définitive, testez la pompe pour vous assurer qu’elle est correctement montée.
Ressort
Encoche
surélevée

Installation physique
Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010
800.701.7894 | littlegiant.com
Pour l’aide technique, entrez s’il vous plaît en contact :
Form 998559 Rév. 001 06/20 Droits d’auteur © 2020, Franklin Electric, Co., Inc. Tous droits réservés.
Branchements électriques
Le moteur de la pompe universelle pour machine à glace à double ten-
sion est conçu pour une utilisation à 115V ou 230V selon les besoins de la
machine à glace. L’installateur doit vérifier la tension de la machine à
glace et raccorder la pompe en fonction de la tension confirmée.
Assurez-vous que les fils conducteurs sont correctement connectés selon
les exigences de l’équipement correspondant.
115V 230V
Diagramme de câblage
Blanc Blanc-Ligne
Bleu
Rouge- Ligne
Noir
Noir
Rouge
Bleu
Ligne
Ligne
Blanc
Noir
Bleu
Rouge
