Lotus ILM6S50 User manual

CHRONOGRAPH
CALENDAR
ILM6S50
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUEL D’INSTRUCTION
BETRIEBSANLEITUNG
MANUALE DI FUNZIONAMENTO

ILM6S50
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUEL D’INSTRUCTION
BETRIEBSANLEITUNG
MANUALE DI FUNZIONAMENTO
5
11
17
23
29
CRONOGRAPH
CALENDAR

5
MANUAL DE INSTRUCCIONES
CRONÓMETRO
ESPAÑOL
Visualización y botones
Ajuste de la hora
Ajuste de la fecha
Uso del cronómetro
Reinicio del cronómetro (incluso después de cambiar la pila)
6
7
7
8
9
ILM6S50

Botón A
Botón B
Posición normal
Posición de
primer “clic”
Posición de
segundo “clic”
7
IILM6S50
6
ILM6S50
Español
Manecilla de hora
Calendario
Manecilla
normal de segundos
Manecilla de minutos
del cronómetro
Manecilla de minutos
Manecilla de 1/20
segundos del cronógrafo
Manecilla de segundos
del cronómetro

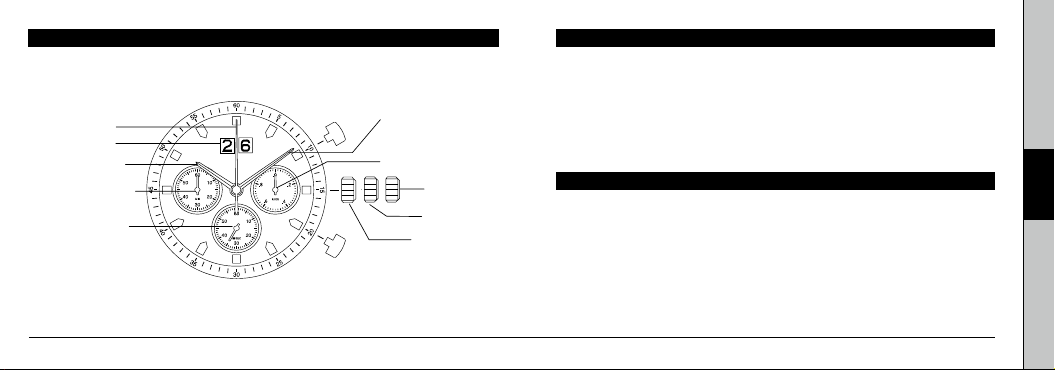

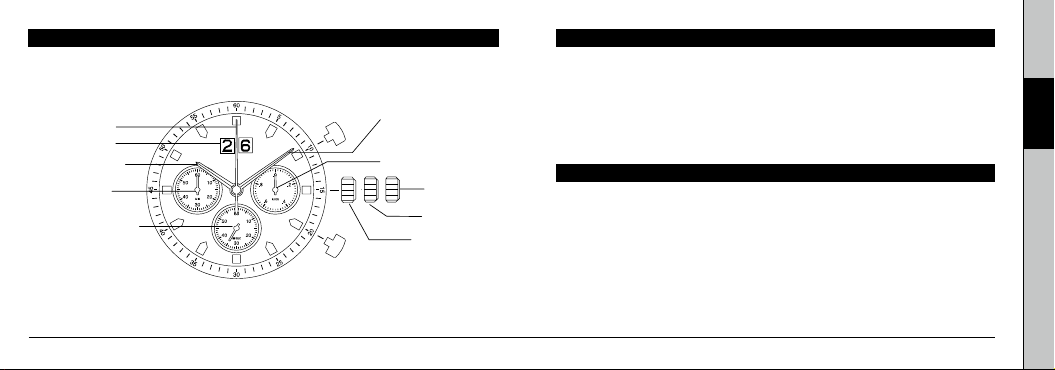

VISUALIZACIÓN Y BOTONES
1. Tire de la corona hasta la posición de segundo “clic”.
2. Gire la corona en sentido horario para ajustar las manecillas de horas y minutos.
3. Después de ajustar la hora, vuelva a poner la corona en su posición normal.
1. Tire de la corona hasta la posición de primer “clic”.
2. Gire la corona en sentido horario para ajustar la fecha.
* Si la fecha se ajusta entre las horas alrededor de las 9:00 PM y la 1:00 AM,
es posible que la fecha no cambie al día siguiente.
3. Después de ajustar la fecha, vuelva a poner la corona en su posición normal.
AJUSTE DE LA HORA
AJUSTE DE LA FECHA

9
IILM6S50
8
ILM6S50
EspañolESPAÑOL
Este cronógrafo puede medir y mostrar la hora en fracciones de 1/20 segundos hasta
un máximo de 59 minutos 59 segundos. La manecilla de 1/20 segundos del cronógrafo
se mantiene continuamente durante 30 segundos después de iniciarse, y luego se
detiene en la posición Cero.

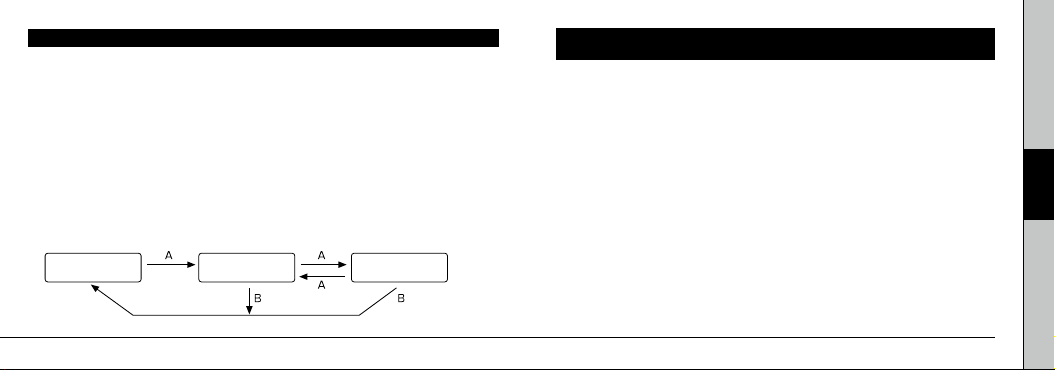

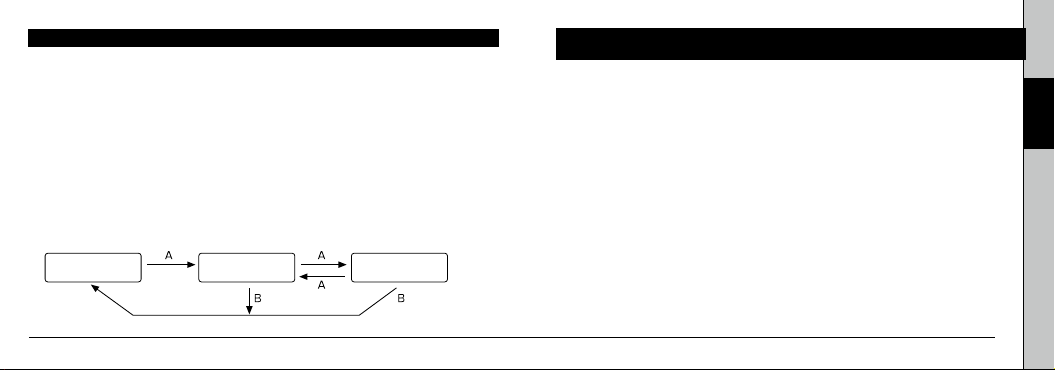

[Medición del tiempo con el cronómetro]
1. Presione el botón “A” para iniciar el cronómetro.
2. El cronógrafo puede iniciarse y detenerse cada vez que se presione el botón “A”.
3. Presione el botón “B” para reiniciar el cronógrafo, y que las manecillas de minutos y
segundos del cronógrafo
Reinicio Parada
Medición de
tiempo
USO DEL CRONÓGRAFO REINICIO DEL CRONÓGRAFO
(INCLUSO DESPUÉS DE CAMBIAR LA PILA)
1. Tire de la corona hasta la posición de segundo “clic”.
2. Presione el botón “A” una vez para ajustar la manecilla de segundos del cronógrafo
en la posición Cero.
3. Presione el botón “B” una vez para ajustar la manecilla de 1/20 de segundo del
cronógrafo en la posición Cero.
* Las manecillas del cronógrafo pueden adelantarse rápidamente presionando de
forma continua el botón “A” o “B”.
4. Una vez ajustadas las manecillas en la posición Cero, reinicie la hora y vuelva a poner
la corona en su posición normal.
Este procedimiento debe realizarse cuando la manecilla de segundos del cronógrafo no
vuelve a la posición Cero.

En aplicación de la normativa sobre los desechos de equipos eléctricos y electrónicos,
los productos de relojería de cuarzo que se encuentran al final de su vida útil deben
ser sometidos a una recogida selectiva en vistas a su posterior tratamiento. También
puede depositar nuestros productos de relojería de cuarzo en uno de nuestros puntos de
venta autorizados, así como en cualquier punto de recogida habilitado. La recogida selectiva, el
tratamiento, la valoración y el reciclaje contribuyen a la salvaguarda de nuestro medio ambiente y a
la protección de nuestra salud.
10 11
ENGLISH
11
INSTRUCTION MANUAL
CHRONOGRAPH
Displays and buttons
Setting the time
Setting the date
Using the chronograph
Chronograph reset (Inc. after replacing Battery)
12
13
13
14
15
ILM6S50

13
ILM6S50
12
ILM6S50
English
13
SETTING THE TIME
ENGLISH
12

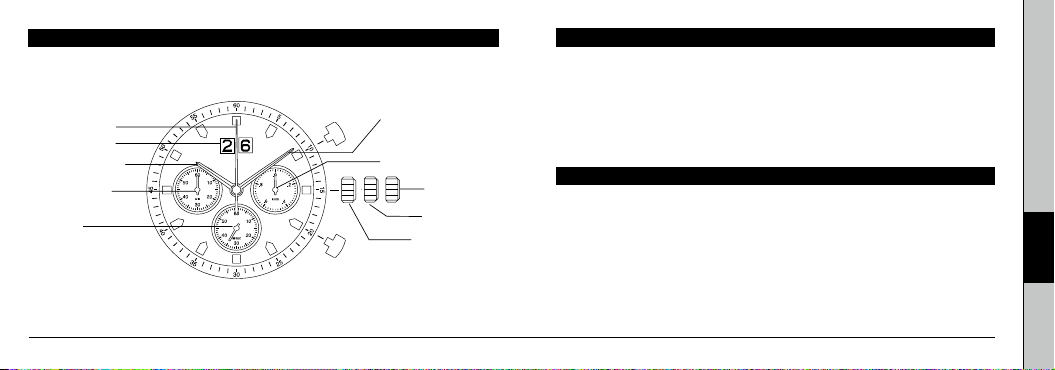

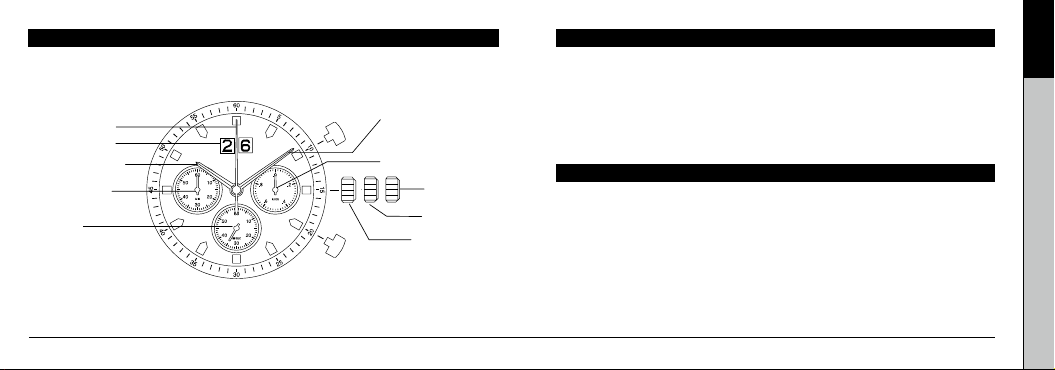

DISPLAYS AND BUTTONS
Button A
Button B
Normal Position
1st Click
Position
2nd Click
Position
Hour hand
Date
Normal second hand
Chronograph
minute hand
Minute hand
Chronograph
1/20 second hand
Chronograph
second hand
1. Pull the crown out to the 2nd Click Position.
2. Turn the crown clockwise to set hour and minute hands.
3. After the time has been set, push the crown back to the Normal position.
1. Pull the crown out to the 1st Click Position.
2. Turn the crown clockwise to set the date.
* If the date is set between the hours of around 9:00 PM and 3:00 AM, the
date may not change on the following day.
3. After the date has been set, push the crown back to the Normal position.
SETTING THE DATE

15
ILM6S50
14
ILM6S50
English
This chronograph is able to measure and display time in 1/20 second united up to maximum
of 59min 59sec. The chronograph 1/20 second hand keeps continuously for 30 seconds after
starting, and then stops at Zero position.

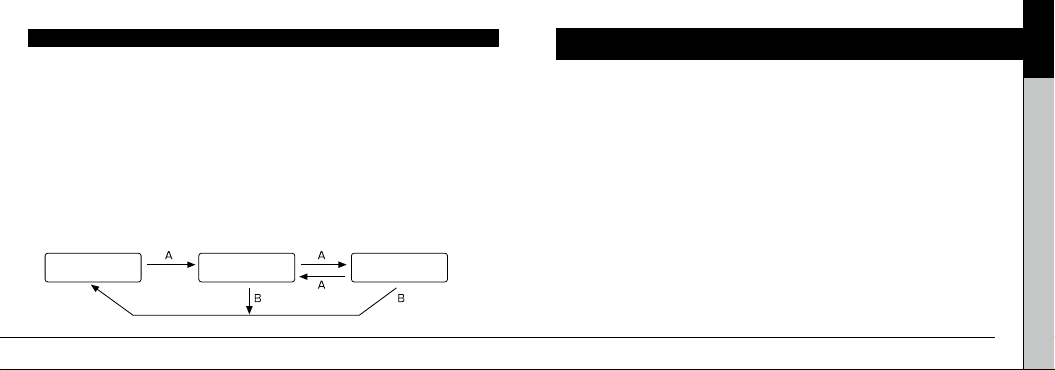

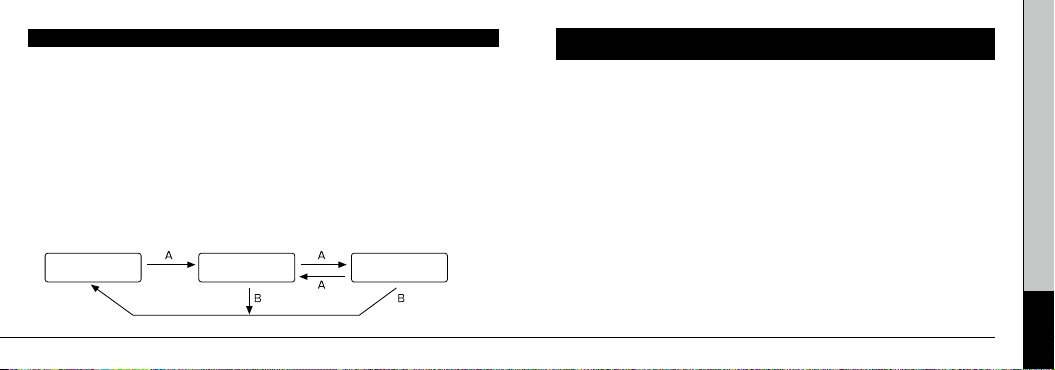

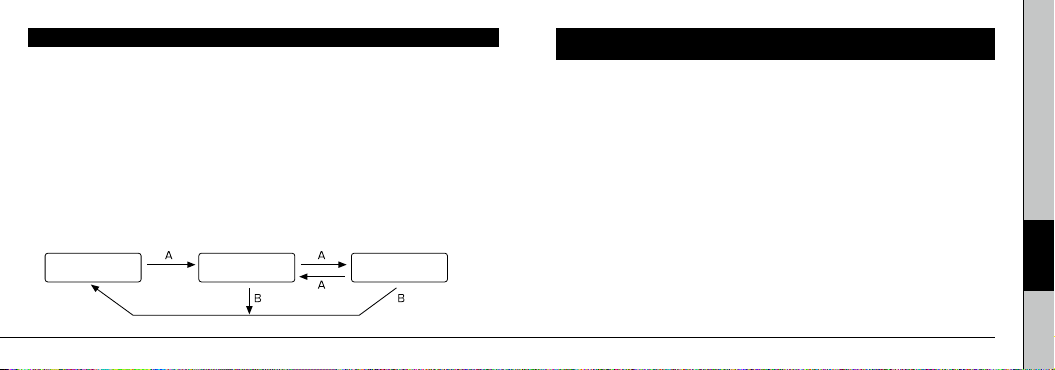

[Measuring time with the stopwatch]
1. Press button “ A “ to start the chronograph.
2. The chronograph can be started and stopped each time button “A” is pressed.
3. Press button “B” to reset the chronograph and chronograph minute and second
hands return to their Zero positions.
Reset Stop
Time
measurement
USING THE CHRONOGRAPH
1. Pull the crown out to the 2nd Click Position.
2. Press the button “A” once to set the chronograph second hand to the Zero position.
3. Press the button “B” once to set the chronograph 1/20 second hand to the Zero
position.
* The chronograph hands can be advanced rapidly by continuously pressing button
“A” or “B”.
4. Once the hands are set at Zero position, reset the time and return the crown to its
normal position.
This procedure shoud be performed when the chronograph second hand does not return
to the Zero position.
CHRONOGRAPH RESET
(INCL. AFTER REPLACING BATTERY)

By virtue of the regulations pursuant to the handling of waste products deriving from
electronic and electrical equipment, end of lifecycle watch making products must be
selectively collected for processing. You may therefore dispose of your quartz watch
making products at any of our retail outlets or any other authorized collection point. The selective
collection, processing, rating and recycling of these products helps contribute to safeguarding the
environment and protecting our health.
17
FRANÇAIS
MANUEL D’ INSTRUCTION
CHRONOGRAPHE
Indications et boutons
Réglage de l’heure
Réglage de la date
Utilisation du chronographe
Réinitialisation du chronographe (y compris après remplacement de la pile)
18
19
19
20
21
ILM6S50

19
ILM6S50
18
ILM6S50
FrançaisFRANÇAIS
RÉGLAGE DE L’HEUREINDICATIONS ET BOUTONS
RÉGLAGE DE LA DATE
1. Tirez la couronne jusqu’au 2è clic.
2. Tournez la couronne dans le sens horaire pour régler les aiguilles des
heures et des minutes.
3. Une fois l’heure réglée, replacez la couronne en position normale.
1. Tirez la couronne jusqu’au 1er clic.
2. Tournez la couronne dans le sens horaire pour régler la date.
* Si vous réglez la date entre 9 h 00 PM et 1 h 00 AM, la date risque de
ne pas basculer le jour suivant.
3. Une fois la date réglée, replacez la couronne en position normale.
Position normale
Position 1er clic
Position 2è clic
Trotteuse ordinaire
Calendrier
Aiguille des minutes
du chronographe
Aiguille des heures
Aiguille des minutes
Trotteuse 1/20 de
seconde du chronographe
Trotteuse du
chronographe
Bouton « A »
Bouton « B »

21
ILM6S50
20
ILM6S50
Français
UTILISATION DU CHRONOMÈTRE
FRANÇAIS
Ce chronographe est capable de mesurer et d’afficher le temps jusqu’à 59 minutes 59
secondes, par unités de 1/20 de seconde minimum. La trotteuse 1/20 de seconde du
chronographe tourne en continu pendant 30 secondes après avoir démarré, puis s’arrête à
la position zéro.
[Mesure du temps avec le chronomètre]
1. Appuyez sur le bouton « A » pour démarrer le chronographe.
2. Le chronographe peut être démarré et arrêté chaque fois que vous appuyez sur le bouton « A ».
3. Appuyez sur le bouton « B », le chronographe est réinitialisé et l’aiguille des minutes et la
trotteuse du chronographe retournent à Zéro.
Arrêt
Mesure
du temps
Remise
à Zéro
RÉINITIALISATION DU CHRONOGRAPHE
(ÉGALEMENT APRÈS REMPLACEMENT DE LA PILE)
Effectuez cette procédure lorsque la trotteuse du chronographe ne reviennent pas à zéro.
1. Tirez la couronne jusqu’au 2è clic.
2. Appuyez une fois sur le bouton « A » pour placer la trotteuse du chronographe sur la
position zéro.
3. Appuyez une fois sur le bouton « B » pour placer la trotteuse 1/20 de seconde du
chronographe sur la position zéro.
* La trotteuse du chronographe peut être avancée rapidement en appuyant
continuellement sur le bouton « A » ou « B ».
4. Une fois les aiguilles placées sur la position zéro, réinitialisez le temps et ramenez la
couronne en position normale.
UTILISATION DU CHRONOGRAPHE

En application de la réglementation sur les déchets des équipements électriques et
électroniques, les produits horlogers à quartz en fin de vie font l’objet dúne collecte
sélective en vue de leur traitement. Vous pouvez ainsi déposer nos produits horlogers
à quartz dans l’un de nos points de vente agréés, ainsi que dans tout point de collecte habilité. La
collecte sélective, le traitement, la valorisation et le recyclage contribuent à la sauvegarde de notre
environnement et à la protection de notre santé.
22 23
DEUTSCH
BETRIEBSANLEITUNG
STOPPUHR
Displays und Knöpfe
Einstellen der uhrzeit
Einstellen des datums
Benutzen des chronographen
Rückstellung des chronographen
(Einschliesslich nach dem Austauschen der Batterie)
24
25
25
26
27
ILM6S50

25
ILM6S50
24
ILM6S50
Deutsch
25
DEUTSCH
24

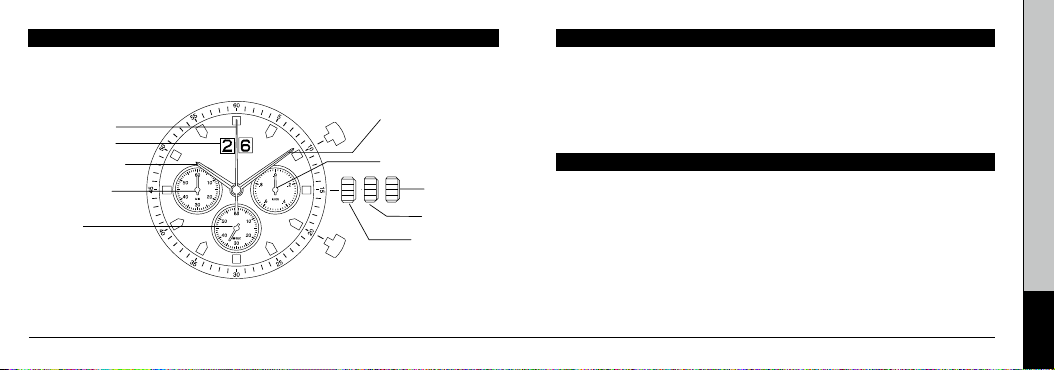

DISPLAYS UND KNÖPFE EINSTELLEN DER UHRZEIT
EINSTELLEN DER DATUMS
1. Ziehen Sie die Krone in die erste Klickposition heraus.
2. Drehen Sie die Krone im Uhrzeigersinn, um den Stunden- und den Minutenzeiger
einzustellen.
3. Nachdem Sie die Zeit eingestellt haben, drücken Sie die Krone zurück in die
Normalposition.
1. Ziehen Sie die Krone in die erste Klickposition heraus.
2. Drehen Sie die Krone im Uhrzeigersinn, um das Datum einzustellen.
* Falls Sie das Datum zwischen den Stunden um ca. 9:00 p.m. (abends) bis
1:00 a.m. (morgens) einstellen, wechselt das Datum (der Kalendertag) am nächsten
Tag vielleicht nicht.
3. Nachdem Sie das Datum (den Kalendertag) eingestellt haben, drücken Sie die Krone
zurück in die Normalposition.
Knopf “A“
Knopf “B“
Normalposition
Erste
Klickposition
Zweite
Klickposition
Stundenzeiger
Kalender
Normaler
Sekundenzeiger
Minutenzeiger
des Chronographen
Minutenzeiger
1/20- Sekundenzeiger des
Chronographen
Sekundenzeiger des
Chronographen

27
ILM6S50
26
ILM6S50
DeutschDEUTSCH
Dieser Chronograph kann die Zeit in 1/20-Sekunden-Einheiten messen und anzeigen, und zwar bis
zu 59 Minuten und 59 Sekunden. Der 1/20-Sekundenzeiger des Chronographen läuft nach dem
Start kontinuierlich 30 Sekunden lang und hält dann an der Nullposition an.
[Messen der Zeit mit der Stoppuhr]
1. Drücken Sie Knopf „A“, um den Chronographen zu starten.
2. Mit jedem Drücken von Knopf „A“ wird des Chronographen gestartet oder gestoppt.
3. Drücken Sie Knopf „B“, um den Chronographen zurückzustellen, und Minuten- sowie
Sekundenzeiger des Chronographen kehren auf ihre Nullpositionen zurück.
StoppZeitmessung
Zurü
RÉGLAGE DE L’HEURE
BENUTZEN DES CHRONOGRAPHEN RÜCKSTELLUNG DER CHRONOGRAPHEN
(EINSCHLIESSLICH NACH DEM AUSTAUSCHEN DER BATTERIE)
Dieses Verfahren sollte ausgeführt werden, wenn der Sekundenzeiger des
Chronographen nicht auf die Nullposition zurückkehrt.
1. Ziehen Sie die Krone in die zweite Klickposition heraus.
2. Drücken Sie einmal Knopf „A“, um den Sekundenzeiger des Chronographen auf die
Nullposition zu stellen.
3. Drücken Sie einmal Knopf „B“, um den 1/20-Sekundenzeiger des Chronographen
auf die Nullposition zu stellen.
* Sie können die Zeiger des Chronographen schnell vorstellen, indem Sie Knopf “A“
oder “B“ gedrückt halten.
4. Sobald Sie die Zeiger auf Null gestellt haben, setzen Sie die Zeit zurück und drücken
die Krone wieder in ihre Normalposition.

Gemäß den Bestimmungen über die Behandlung von Abfällen durch Elektronik-
und Elektro-Altgeräte sind Quarzuhrenprodukte, deren Lebensdauer abgelaufen
ist, selektiv zu sammeln, um sie dem Recycling zuzuführen. Sie können Ihre
Quarzuhrenprodukte daher in einer unserer Verkaufsstellen oder an einer
beliebigen Sammelstelle abgeben. Die selektive Sammlung, die Verarbeitung, die Bewertung
und das Recycling dieser Produkte ist ein Beitrag zum Umweltschutz und zum Schutz unserer
Gesundheit.
29
ITALIANO
MANUALE DI FUNZIONAMENTO
CRONOMETRO
Indicazioni e pulsanti
Impostazione dell’ora
Impostazione della data
Uso del cronografo
Azzeramento del cronografo (anche dopo la sostituzione della pila)
30
31
31
32
33
ILM6S50

31
ILM6S50
30
ILM6S50
DeutschITALIANO
INDICAZIONI E PULSANTI IMPOSTAZIONE DELL’ORA
IMPOSTAZIONE DELLA DATA
1. Estrarre la corona alla posizione di secondo scatto.
2. Girare la corona in senso orario per regolare le lancette delle ore e dei minuti.
3. Dopo aver impostato l’ora, riportare la corona alla posizione normale.
1. Estrarre la corona alla posizione di primo scatto.
2. Girare la corona in senso orario per impostare la data.
* Se la data viene impostata tra le 9:00 PM e l’1:00 AM, la data potrebbe non
cambiare il giorno seguente.
3. Dopo aver impostato la data, riportare la corona alla posizione normale.
Pulsante A
Pulsante B
Posizione normale
Posizione 1
Posizione
2º scatto
Lancetta delle ore
Calendario
Lancetta
dei secondi normale
Lancetta dei minuti
del cronografo
Lancetta dei minuti
Lancetta dei ventesimi
di secondo (1/20) del
cronografo
Lancetta dei secondi
del cronografo

33
ILM6S50
32
ILM6S50
DeutschITALIANO
Questo cronografo è in grado di misurare e indicare il tempo in unità di 1/20 di secondo,
fino a un massimo di 59 minuti e 59 secondi. La lancetta dei ventesimi di secondo (1/20) del
cronografo gira continuamente per 30 secondi dopo l’avvio, e si ferma quindi alla posizione
ZERO.
[Misurazione del tempo con il cronografo]
1. Premere il pulsante “A” per azzerare il cronometro.
2. Il cronometro si avvia e si arresta ad ogni pressione del pulsate “A”.
3. Premere il pulsante “B” per azzerare il cronografo, e le lancette dei minuti e dei
secondi del cronografo torneranno alle rispettive posizioni dello ZERO.
Arresto
Misurazione
del Tempo
Azzerament
USO DEL CRONOGRAFO AZZERAMENTO DEL CRONOGRAFO
(ANCHE DOPO LA SOSTITUZIONE DELLA PILA)
Questa procedura va eseguita quando la lancetta dei secondi del cronografo non torna
alla posizione ZERO.
1. Estrarre la corona alla posizione di secondo scatto.
2. Premere il pulsante “A” una sola volta per impostare la lancetta dei secondi del
cronografo sulla posizione ZERO.
3. Premere il pulsante “B” una sola volta per impostare la lancetta dei ventesimi di
secondo (1/20) del cronografo sulla posizione ZERO.
* Le lancette del cronografo possono essere fatte avanzare rapidamente tenendo
premuto il pulsante “A” o “B”.
4. Una volta riportate alla posizione ZERO le lancette, impostare l’ora e riportare la
corona in posizione normale. in ihre Normalposition.

Ai sensi dei regolamenti relativi alla manipolazione dei rifiuti provenienti da
assemblaggi elettrici ed elettronici, i prodotti d’orologeria ormai inutilizzabili devono
essere raccolti separatamente per consentirne il trattamento. In qualsiasi nostro
punto vendita o punto di raccolta autorizzato troverà gli appositi contenitori per lo
smaltimento dei componenti del Suo orologio al quarzo. La raccolta differenziata, il trattamento,
la valorizzazione ed il riciclaggio di tali prodotti contribuiscono alla salvaguardia dell’ambiente ed
alla produzione della nostra salute.
34
