LSI MCOWP Series Guide

MOUNTING
STEP 4:
Tighten two captive screws on
side of housing.
NOTE: Turn off electrical supply at the breaker. Follow all local electrical codes for wiring and grounding requirements. Fixture must be
located at least 18" below any structural detail. Do not recess fixture.

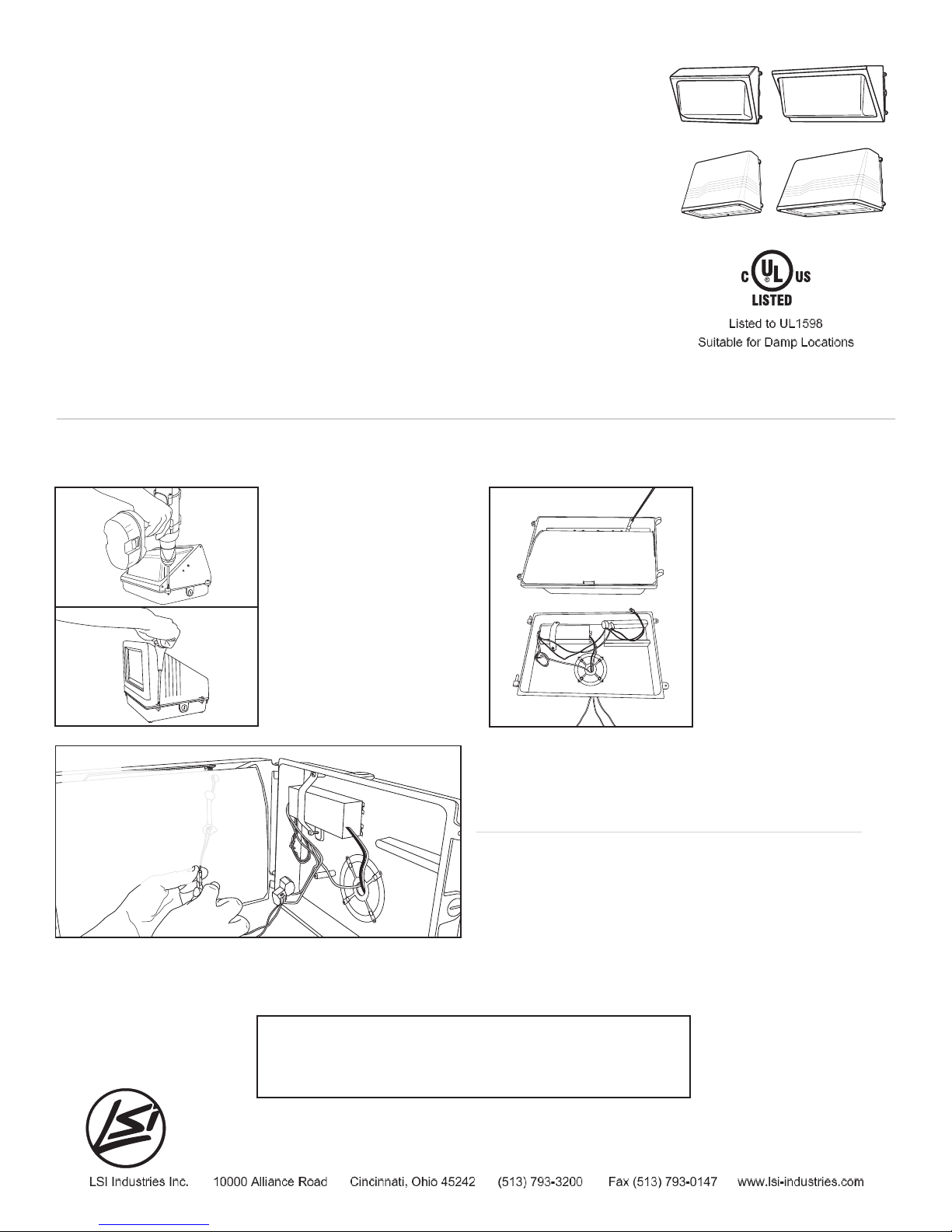

STEP 1:
Loosen two captive screws on
side of housing and remove
front housing. Remove knockout
plug on the back of the fixture.
Drill appropriate points and
attach using appropriate
hardware (not included).
STEP 2:
Check to make sure that the
supply voltage to the fixture is
compatible with the driver
(120-277). Connect the white
fixture wire to the white supply
wire. Connect the black fixture
wire to the black supply wire.
Connect the green fixture wires
to the ground wire. Make sure
all connections are secure using
approved connecting devices.
IMPORTANT: READ BEFORE REMOVING FIXTURE FROM CARTON. RETAIN
FOR FUTURE REFERENCE
SAFETY: This fixture must be wired in accordance with the NATIONAL ELECTRICAL CODE and
applicable local codes and ordinances. A person familiar with the construction and operation of the
product and the hazards involved must install this product. A qualified licensed electrician should
complete all work. Proper grounding is required for safety.
WARNING: Make certain power is OFF before installing or maintaining fixture.
RISK OF INJURY: Fixture may become damaged and/or unstable if not installed properly.
TROUBLESHOOTING
Check that:
1. The fixture is wired properly.
2. The fixture is grounded properly.
3. The photocell, if installed, is proper voltage and wattage.
4. There is no reflected light back into the photo cell, causing the fixture to turn off.
STEP 3:
Seal with weatherproof silicone
sealant to prevent moisture
from entering the fixture.
Replace front housing, reconnect
plug.
Note: LED fixtures utilizes a
mult-volt (120-277V) that is
auto sensing, no rewiring is
necessary.
TMWP | TLWP | MCOWP Series
INSTALLATION AND ASSEMBLY INSTRUCTIONS
240-134LSI Rev. 02/17 ©2017 LSI Industries Inc.
Installation Questions?
Call LSI Field Service Department at:
1-800-436-7800 Ext. 3300
Fax: [phone]

PASO 3:
Selle con sellador de silicón
resistente a la intemperie para
prevenir que la humedad entre
en el dispositivo. Reemplace la
carcasa delantera, vuelva a
conectar el enchufe.
MONTAJE
PASO 4:
Ajuste dos tornillos cautivos en
el lateral del alojamiento.
NOTA: Afloje dos tornillos cautivos en el lado izquierdo de la carcasa. Consulte los códigos eléctricos locales para ver los requisitos de
cableado y puesta a tierra. El dispositivo debe estar ubicado por lo menos 18” debajo de cualquier detalle estructural. El dispositivo no
debe de estar en un hueco.
PASO 1:
Afloje dos tornillos cautivos en el
izquierdo de la carcasa. Saque
el enchufe ciego en la parte
trasera del dispositivo.
Taladre agujeros apropiados y
una el montaje usando las
herramientas apropiadas (no
incluidas).
PASO 2:
Revise para estar seguro que el
voltaje de suministro al
dispositivo sea compatible con
la reactancia del dispositivo
(120-277V). Conecte el cable
blanco del dispositivo al cable
blanco de servicio. Conecte el
cable negro del dispositivo al
cable negro de servicio. Conecte
el cable verde del dispositivo al
cable de puesta a tierra.
Asegúrese que todas las
conexiones estén seguras
usando los dispositivos
aprobados de conexión.Prenda
el suministro eléctrico en la caja
del interruptor.
RESOLUCIÓN DE PROBLEMAS
Revise que:
1. El dispositivo esté cableado de la manera apropiada.
2. El dispositivo esté puesto a tierra de la manera apropiada
3. La fotocélula, si se instala, sea del voltaje y potencia apropiados.
4. No haya luz reflejada hacia la fotocélula, causando que el
dispositivo se apague.
IMPORTANTE: LEER ANTES DE SACAR EL ARTÍCULO DE LA CAJA. GUARDAR PARA
FUTURA REFERENCIA
SEGURIDAD: Este artículo se debe conectar de acuerdo al CÓDIGO ELÉCTRICO NACIONAL
y los códigos y ordenanzas locales aplicables. Este producto lo debe instalar una persona
familiarizada con la fabricación y operación del producto y con los peligros asociados a su
instalación. Un electricista autorizado calificado debe terminar el trabajo. Por seguridad se
requiere una conexión a tierra correcta.
ADVERTENCIA: Antes de instalar o realizar el mantenimiento de este artículo asegúrese
que la electricidad está APAGADA.
RIESGO DE LESIONES: El artículo puede dañarse o ser inestable si no se instala correctamente.
Nota: El aplique LED usa un
multi-voltios (120-277V) que
detecta automáticamente, por
lo que no hace falta rehacer
el cableado.
TMWP | TLWP | MCOWP Series
INSTRUCCIONES DE INSTALACIÓN Y MONTAJE
©2017 LSI Industries Inc.240-134LSI Rev. 02/17
Preguntas de instalación?
Llame al Departamento de Servicio de Campo de LSI en:
1-800-436-7800 Ext. 3300
Fax: [phone]
