Lucibel Pro Alur Series Manual

• Alur 1m avec driver standard ou DALI
• Alur 2m avec driver standard ou DALI
Cette notice de montage est compatible avec les produits suivant :
This user manual is compatible with the following products:
105° 850°
IK02IP40 CRI
80
FREE
Mercury
30 000 hrs
< 1 sec>>15 000
FREE
Mercury
30 000 hrs
< 1 sec>>15 000
FREE
Mercur
y
30 000 hrs
< 1 sec>>15 000
50 000 h
L90B10 →
Ta = 25°C
*
* dimmable avec driver compatible / dimmable with compatible driver
Alur
ALN24W970ST /ALN24W970DA / ALN48W1940ST / ALN48W1940DA
Montage du profilé encastré Alur
Assembly of the Recessed Alur
FR NOTICE D’INSTALLATION EN
INSTRUCTIONS GUIDE
La notice d’installation ne remplace pas les régulations locales et (inter)nationales des installations
électriques.
• Le produit doit être installé par un électricien professionnel en suivant les codes électriques usuels
et appropriés et les instructions fournies par Lucibel, pour éviter tout risque de combustion ou de
choc électrique.
• Avant l’installation, la maintenance ou le nettoyage du produit, toujours couper l’alimentation au
panneau principal.
The installation instruction does not superseeds local and (inter)national regulations for electrical
installations.
• The product must be installed by a professional electrician following applicable and appropriate
electrical standards and the instructions provided by Lucibel in order to avoid any risks of fire or
electrical shock.
• Before installation, maintenance or cleaning, always first turn off power to the circuit.
PREAMBULE PREAMBLE
Pour faciliter le processus d’installation et assurer les performances du produit, effectuer la procédure
d’installation avec les règles de sécurité suivantes :
• Déballer soigneusement le produit et s’assurer de l’absence de dommage. Si le produit est
endommagé, le retourner au fournisseur.
• Ne pas engager de réparation soi-même sous peine d’annuler la garantie. Contacter le revendeur
local pour obtenir une assistance technique.
• A conserver à température ambiante : -20°C à +45°C.
In order to facilitate the installation process and ensure product performance, follow the installation
procedure according to the following safety rules:
• Carefully unpack the product and ensure there are no damages. Return the product to the supplier
if damages are noticed.
• Do not attempt to repair the product since doing so may avoid the warranty. Contact your local
reseller for technical assistance.
• Keep at an ambient temperature of: -20°C to +45°C .
CONSIGNE DE SECURITE SAfETy INSTRUCTIONS
Si absence de lumière :
• Vérifier que le produit et ses accessoires sont correctement installés.
• Vérifier que le produit est bien sous tension.
Si le produit ne fonctionne toujours pas, contacter le fournisseur local pour obtenir une assistance
technique. Ne jamais réparer par soi-même au risque de perdre la garantie.
Absence of light:
• Check that the product and its accessories are correctly installed.
• Check if the power supply is connected.
If the product still does not work, contact the local retailer to obtain technical assistance. Do not
attempt to repair the product, as doing so will void the warranty.
DEPANNAGE TROUBLEShOOTING
Afin d’optimiser la lumière, nettoyer les optiques ainsi que les matériaux de réflexion une fois le
produit mis hors tension et après avoir attendu son refroidissement.
• Utiliser un chiffon doux et sec.
• Ne jamais utiliser de nettoyant chimique.
To maintain proper lighting level, regularly clean optical components and reflective material, once the
power has been switched off and the product has cooled down.
• Use a dry and soft rag.
• Never use chemical products for cleaning.
NETTOyAGE/MAINTENANCE CLEANING/MAINTENANCE
1
Siège social - Headquarters : 101, allée des Vergers - Parc d’Activités du Hoquet - 76360 BARENTIN, France - Tel : [phone] - www.lucibel.io
Photos non contractuelles - les données peuvent faire l’objet de modifications - Non-contractual pictures - data may be subject to change

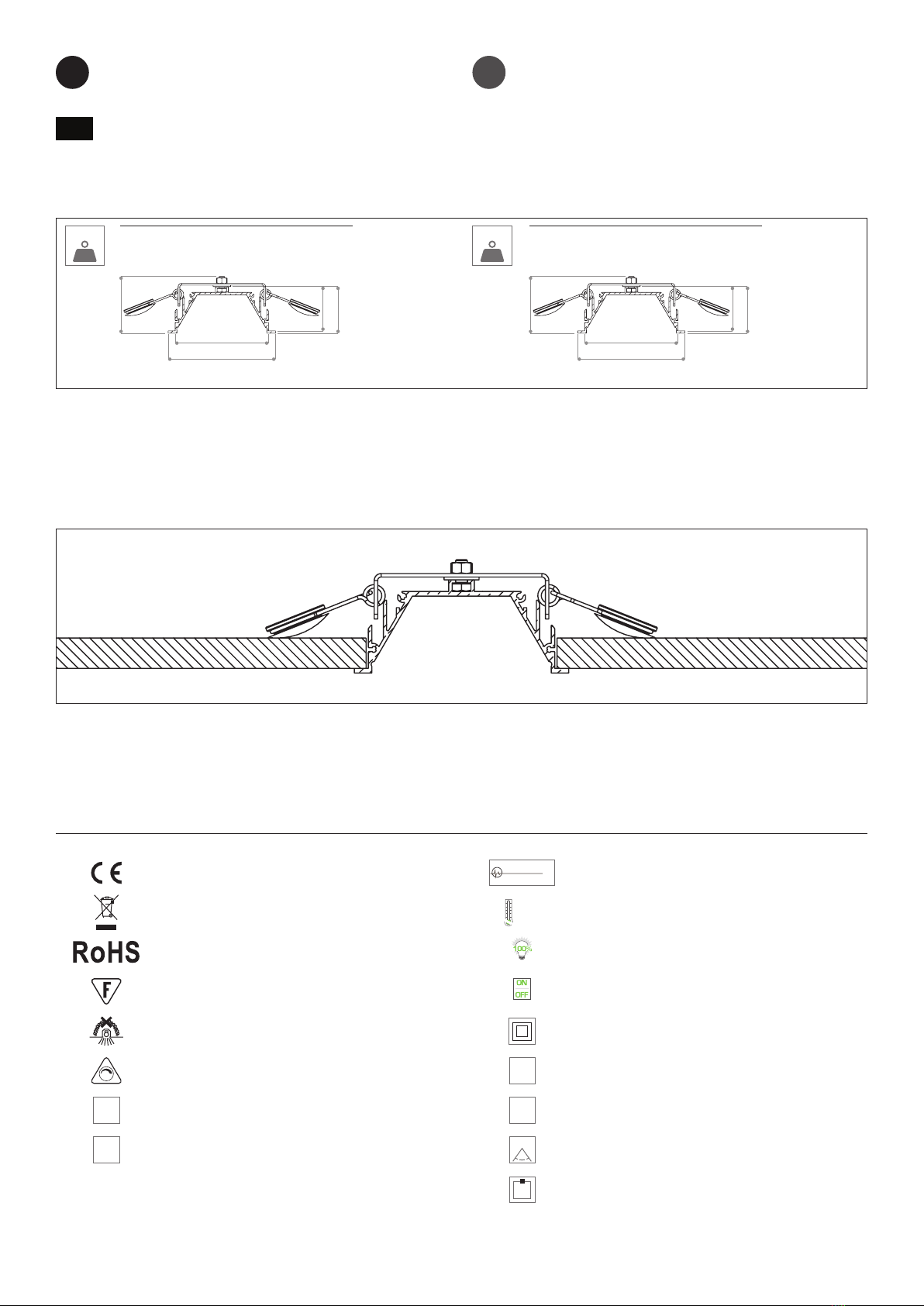

1/ Percer un trou de dimensions 970*80mm (ou de 1940*80mm pour la version 48W)
2/ Positionner le driver dans le faux plafond et le brancher au secteur (toujours coupé).
3/ Connecter le driver à son luminaire. Pour la version DALI, connecter le bus DALI ou le bouton
poussoir au driver selon ses recommandations.
4/ Redresser les ressorts de fixation du produit et placer le luminaire à travers son trou
d’encastrement. (2 personnes sont nécessaires pour l’installation de la version 48W).
1/ Drill a hole of dimensions 970*80mm (1940*80mm for the 48W version).
2/ Install the driver in the suspended ceiling and connect it to the mains supply (still cut off).
3/ Connect the driver to the fixture. For the DALI version, connect the DALI-bus or the push button
to the driver according to his recommendations.
4/ Lift the product fastening springs and pass the light fitting through the installation hole. 2 people
are required to install the 48W version.
INSTALLATION DE L’ALUR DANS UN fAUX PLAfOND INSTALLATION Of ThE ALUR IN ThE DROPPED CEILING
PRISE EN MAIN PRODUCT GUIDANCE
Le packaging contient :
• 1 Alur
The packaging includes:
• 1 Alur
Marquage de la Communauté Européenne
European Community marking
Déchets d’équipements électriques et électroniques
Electrical and electronic equipment waste
Norme RoHS
RoHS standard
Installation du produit possible sur surface combustible
Product installation possible on combustible surfaces
Le produit ne doit pas être couvert avec un isolant
The product must not be covered with insulation
*Produit dimmable
Dimmable product
850° Résistance au fil incandescent
Incandescent filament resistor
CRI
80
Indice de Rendu des Couleurs
Colour Rendering Index
50 0 00 h
L90B10 →
Ta = 25°C
Durée de vie du produit
Product operating life
FREE
Mercur
y
30 000 hrs
< 1 sec>>15 000
Absence de mercure
Absence of mercury
FREE
Mercury
30 000 hrs
< 1 sec>>15 000
Temps de préchauffage pour atteindre 100% du flux
Preheating time before reaching 100% of the flux
FREE
Mercury
30 000 hrs
< 1 sec>>15 000
Nombre de cycles d’allumage / extinction
Number of on / off switching cycles
Classe électrique II
Electrical class II
IP40 Indice de protection
Protection rating
IK02 Indice de résistance aux chocs
Shock resistance rating
105° Angle d’éclairage du faisceau
Beam illumination angle
Installation en encastré
Recessed installation
* Produit dimmable avec driver compatible / Dimmable product with compatible driver
FR NOTICE D’INSTALLATION EN
INSTRUCTIONS GUIDE
2
Siège social - Headquarters : 101, allée des Vergers - Parc d’Activités du Hoquet - 76360 BARENTIN, France - Tel : [phone] - www.lucibel.io
Photos non contractuelles - les données peuvent faire l’objet de modifications - Non-contractual pictures - data may be subject to change
Unité / Unit : mm
Longueur /
Length : 970mm Longueur / Length : 1940mm
Alur - 1m 24W Alur 2m 48W
92
80
40 38
55
92
80
40 38
55
1,5
Kg
3
Kg
