LUCKY DOG 03624 User manual

©2006-2010 Jewett Cameron Companies • North Plains, OR • www.jewettcameron.com • 800-955-2879
INSTRUCTIONS POUR
L’ASSEMBLAGE DE L’ENCLOS
POUR CHIEN
PET END TABLE
ASSEMBLY INSTRUCTIONS
©2010 Jewett Cameron Companies • North Plains, OR • www.jewettcameron.com • 800-955-2879
INSTRUCCIONES DE ENSAMBLAJE
PARA CASA DE PERRO
03-70510S -11/19/10
IK 03624
(B) - 1 (CL) - 1
(CR) - 1 (D) - 1 (E) - 1 (F) - 10
Parts List
Part ID Qty/Description
(A) (1) Table Top
(B) (1) Table Bottom
(CL) (1) LEFT Side Panel
(CR) (1) RIGHT Side Panel
(D) (1) Door
(E) (1) Back Panel
(F) (10) Wood Screws
Tools Needed:
Phillips head screw driver
Assembly time with 1 person: 30 minutes
Lista de piezas
Pieza ID Cant./Descripción
(A) (1) Tapa
(B) (1) Base
(CL) (1) Panel Lateral - izquierda
(CR) (1) Panel Lateral - derecha
(D) (1) Puerta
(E) (1) Panel Anterior
(F) (10) Tornillos para madera
Herramientas Necesarias:
Llave inglesa
El tiempo de la asamblea con 1 personas:
30 minutos
Liste des pièces
Pièce ID Qtè/Description
(A) (5) Panneau
(B) (1) Porte
(C) (12) Pinces avec écrou et boulon
(D) (1) Loquet
(E) (1) Toit en Tissu
(F) Attaches en plastique
Outils nécessaires:
Clé à molette
Temps pour l’assemblage avec 1 personne:
30 minutes
(A) - 1

Step 1
Place BACK PANEL (E) face
down on a clean,flat surface,
grooves facing up, (NOTE: you
may want to use a towel or some
kind of padding to prevent damag-
ing the woodgrain surface during
assembly).
Slide SIDE PANEL (CR) into
place by inserting it into the
groove on the back panel.
END TABLE ASSEMBLY
Approximate assembly time with 1 person: 30 minutes
Step 2
Slide TABLE BOTTOM (B)
into place making sure the
panels are flush with each
other and the table bottom is
resting in the grooves. Install
3 WOOD SCREWS (F) into
the back stabilizer bar (on the
underside of the crate), and 1
into the side stabilizer bar (on
the underside of the crate),
until screw heads are flush
with bar.
Step 3
Place TABLE TOP (A) face
down on clean flat surface.
Align assembled panels with
table top. Secure with wood
screws, along back wall
stabilizer bar.
(E)
(CR) (B)
Step 4
With crate still upside down,
slide SIDE PANEL (CL) into
place, be sure side panel fits
into grooves and is aligned
properly. Secure with wood
screw.
Step 5
Place DOOR PANEL (D) into
position. Align door panel into
grooves. Secure to bottom
stabilizer bar with 2 wood screws.
Do not tighten screws fully.
Next, reach into the door, making
sure crate and door are square,
secure the door to the top stabilizer
bar using 2 wood screws. Now you
can tighten the other screws. You
are now finished, stand it up on its
feet and you are set.
Your Lucky DogTM crate has been designed for quick and easy assembly requiring only a Phillips Head screwdriver.
(A)
(CL)
1. 2.
3. 3b.
4.
5.

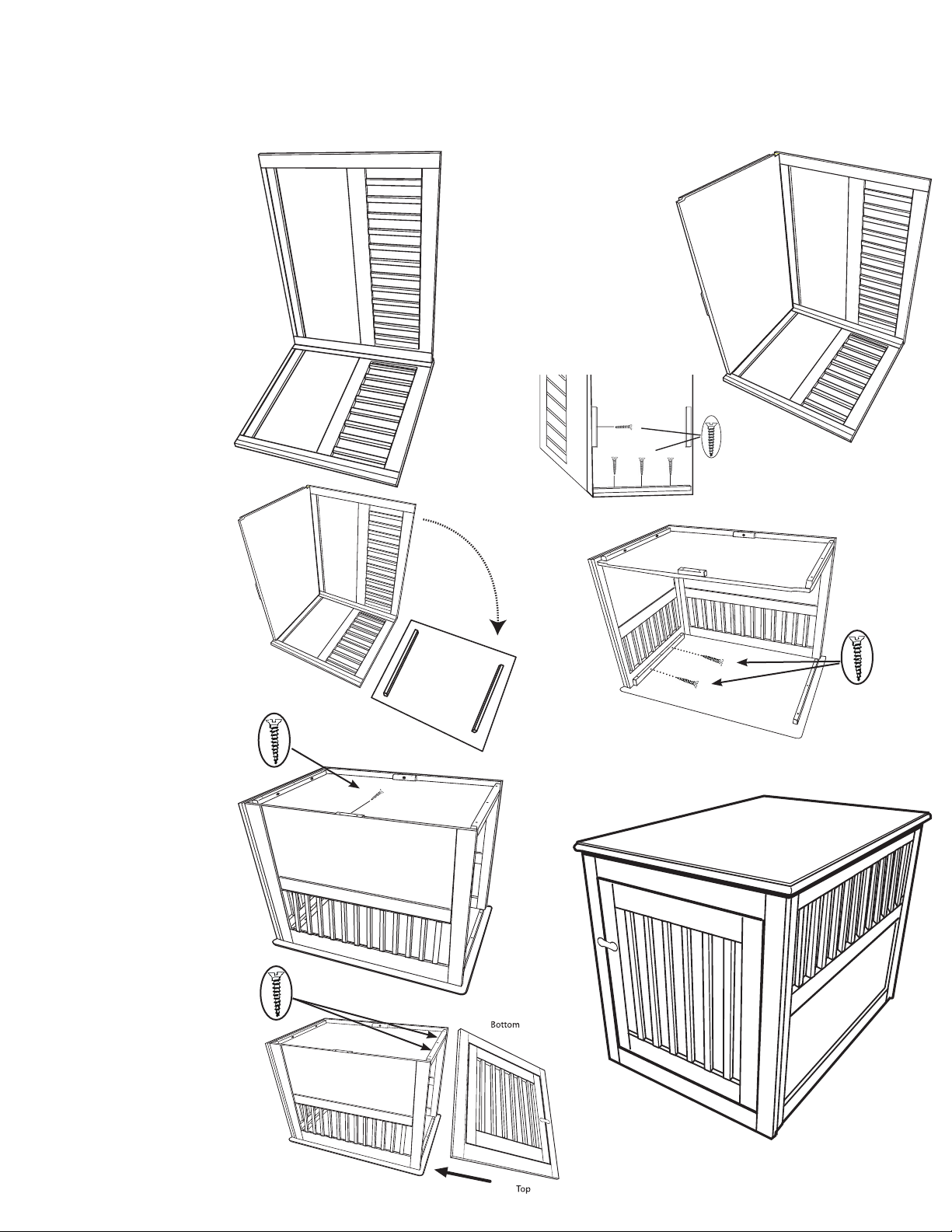

Étape 1
Placer le PANNEAU ARRIÈRE (E)
face vers le bas sur une surface
propre et plane, les rainures vers
le haut (NOTE : vous pouvez
utiliser une serviette ou un autre
type de matelassage pour éviter
d’endommager la surface en bois
pendant l’assemblage).
Glisser le PANNEAU LATÉRAL
(CR) en place en l’insérant dans la
rainure du panneau arrière.
Instructions d’assemblage de la cage en bois pour animaux
Temps pour l’assemblage avec 1 personne:30 minutes
Étape 2
Glisser le DESSOUS DE
LA CAGE (B) en place en
s’assurant qu’il n’y a pas
d’espace entre les panneaux
et que le dessous de la table
est inséré dans les rainures.
Installer 3 VIS À BOIS (F)
dans la barre stabilisatrice ar-
rière (sous la cage), et 1 dans
la barre stabilisatrice latérale
(sous la cage), jusqu’à ce que
la tête de la vis ne dépasse
plus.
Étape 3
Placer le DESSUS DE LA
CAGE (A) face vers le bas
sur une surface propre et
plane. Aligner les panneaux
assemblés avec le dessus de
la table. Fixer en insérant des
vis à bois dans la barre stabi-
lisatrice du panneau arrière.
(E)
(CR) (B)
Étape 4
La cage toujours à l’envers,
faire glisser le PANNEAU LA-
TÉRAL (CL) en place en vous
assurant qu’il est inséré dans
les rainures et bien aligné.
Fixer avec une vis à bois.
Étape 5
Placer le PANNEAU DE LA PORTE (D)
en position. Aligner le panneau de la
porte dans les rainures. Fixer le pan-
neau à la barre stabilisatrice inférieure
avec 2 vis à bois. Ne pas serrer les vis
complétement. Ensuite, après vous être
assuré que la cage et le panneau de la
porte sont bien alignés, fixez la porte à
la barre stabilisatrice supérieure avec
2 vis à bois. Vous pouvez maintenant
serrer les autres vis. L’assemblage est
maintenant terminé. Retournez la cage,
et voilà!
Votre cage Lucky DogMC a été conçue de manière à pouvoir être assemblée rapidement et facilement au moyen d’un tournevis Phillips.
(A)
(CL)
1. 2.
3. 3b.
4.
5.
supérieure
inférieure

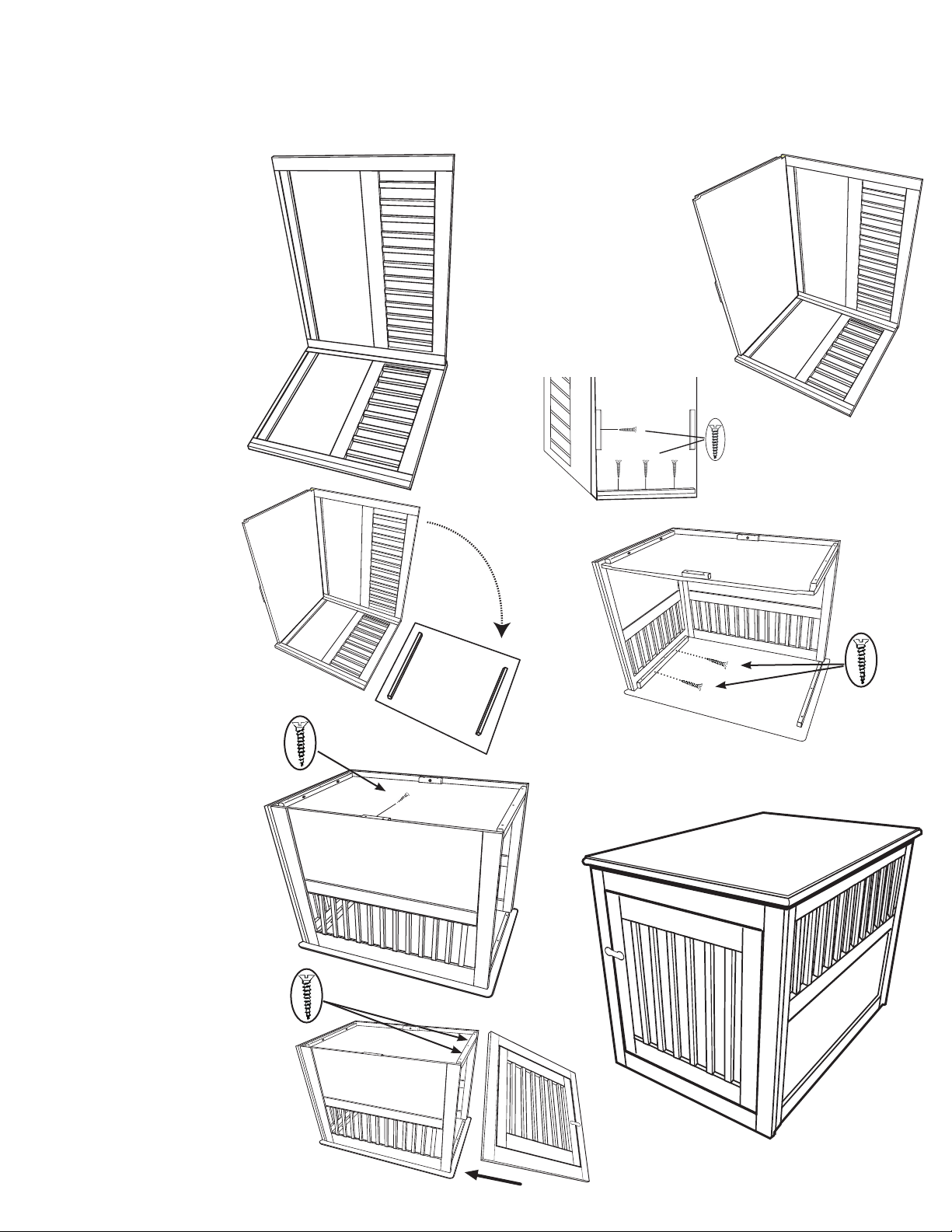

PASO 1
Coloque el PANEL ANTERIOR (E)
boca abajo en una superficie
limpia y plana con las ranuras
(muescas) boca arriba,
(NOTA: Puede usar un paño o
toalla para prevenir que el veteado
de la madera se raye durante el
ensamblado).
Deslice el PANEL LATERAL (CR)
en su lugar, insertándolo en la
ranura (muesca) del panel
anterior.
INSTRUCCIONES DE ENSAMBLAJE PARA CASA DE PERRO
El tiempo de la asamblea con 1 personas: 30 minutos
PASO 2
Deslice la BASE (B) en su lugar,
asegurándose que los paneles están
alineados y la base esta postrada
en las ranuras (muescas). Coloque
3 TORNILLOS PARA MADERA (F)
en la barra estabilizadora posterior
(en la parte inferior de la jaula) y 1
tornillo para madera en la barra
estabilizadora lateral (en la parte
inferior de la jaula), hasta que la
cabezas de los tornillos estén alineadas
(ajusten) con las barras.
PASO 3
Coloque la TAPA (A) boca
abajo en una superficie plana
y limpia. Oriente los paneles
ensamblados con la tapa
(hacia abajo). Asegúrela con
tornillos para madera a lo
largo de la barra
estabilizadora del panel
posterior.
(E)
(CR) (B)
PASO 4
Con la jaula aún posicionada
boca abajo, deslice el PANEL
LATERAL (CL) en su lugar,
asegúrese que los paneles
laterales encajan en las ranuras
(muescas) y están alineados
correctamente. Asegúrelos con
tornillos para madera.
PASO 5
Coloque la PUERTA (D) en
posición. Ajuste la puerta en las
ranuras (muescas). Asegúrela a
la barra estabilizadora con 2
tornillos para madera. No ajuste
los tornillos totalmente.
Continúe, alcance la puerta, ase-
gurándose que la jaula y la puerta
cuadran (ajustan). Asegure la
puerta a la barra estabilizadora
superior usando 2 tornillos para
madera. Ahora puede ajustar
los otros tornillos totalmente. Ha
concluido, ponga la jaula en pie y
habrá terminado.
Su jaula Lucky DogTM ha sido diseñada para un ensamblado rápido y fácil que sólo requiere de un
desarmador con cabeza Phillips.
(A)
(CL)
1.
2.
3. 3b.
4.
5.
en cubierta de juala
el fondo de juala
