LumaPro 2ZB95A Service manual

Please read and save these instructions. Read through this owner’s manual carefully before using
product. Protect yourself and others by observing all safety information, warnings and cautions.
Failure to comply with instructions could result in personal injury and/or damage to product or
property. Please retain instructions for future reference.
FLUORESCENT UNDERCABINET
FIXTURES
Operating Instructions and Parts Manual
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A
Description
Under Cabinet Fixture with electronic ballast. Designed for
plug-in 120 VAC 60Hz circuit applications. The low profile
allows the fixture to be hidden from view in most installations.
Unpacking
After unpacking unit, inspect carefully for any damage that
may have occurred during transit. Check for loose, missing,
or damaged parts. Shipping claims must be filed with carrier.
Specifications and Dimensions
Model Input
Volts Lamp Qty. Fixture Wattage Lamp Type Housing Dimensions (in) L W H
2ZB95A 120V 1 15W F15T8 18-1/8” 5-1/4” 1-7/8”
2ZB98A 120V 1 17W F17T8 24-1/8” 5-1/4” 1-7/8”
2ZE10A 120V 1 25W F25T8 36-1/8” 5-1/4” 1-7/8”
2ZE12A 120V 1 32W F32T8 48-1/8” 5-1/4” 1-7/8”
Manufactured for Grainger International, Inc.
Printed in China 08/12
Form #1380
FLUORESCENT UNDERCABINET
FIXTURES
Operating Instructions and Parts Manual
Repair Parts List
4
Description Qty.
Part
Number
18” Replacement Diffuser (2ZB95A) LT2ZB9501G 1
24” Replacement Diffuser (2ZB98A) LT2ZB9801G 1
36” Replacement Diffuser (2ZE10A) LT2ZE1001G 1
48” Replacement Diffuser (2ZE12A) LT2ZE1201G 1
Warranty
Should this product fail to perform satisfactorily due to a defect or poor workmanship within ONE YEAR from
the date of purchase, return it to the place of purchase and it will be replaced, free of charge. Incidental or
consequential damages are excluded from this warranty.
LIMITED ONE-YEAR WARRANTY
For Repair Parts, call 1-800-323-0620
24 hours a day - 365 days a year
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A

Operating Instructions and Parts Manual
2 3
FLUORESCENT UNDERCABINET
FIXTURES
Operating Instructions and Parts Manual
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A 2ZB95A, 2ZB98A, 2ZE10A, 2ZE12A
FLUORESCENT UNDERCABINET
FIXTURES
CAUTION
Do not use this fixture with a
dimming circuit. If you presently have dimmer
controls, you will need to remove them, and
replace them with regular electrical switches. If
you have a three way dimmer, you will have to
replace it with a regular three way switch. Consult
with a qualified electrician before installing.
CAUTION This unit has a polarized plug
(one blade is wider than the other) as a safety
feature. This plug will fit only one way. If the
plug does not fit fully into the outlet, reverse the
plug. Never use with an extension cord unless
plug can be fully inserted. Do NOT attempt to
defeat this feature.
1. Disconnect the supply line from power source
before removing, installing or servicing fixtures.
2. Remove the diffuser by pulling back and up on
the top edge of the diffuser to expose the
keyhole locations.
3. Place fixture up to mounting surface and mark
the position of the narrow end of the key holes
on the mounting surface with a pencil. The
screw hole locations must be exact for the
fixture to mount properly.
4. Using a small drill or nail, make two small
starter holes at the marked locations. Position
the fixture onto the mounting location and
secure it using the included mounting screws.
5. Insert proper bulb (not included) by holding the
metal ends and turning to engage in slots.
Replace the diffuser by pushing the grooved
edge of the diffuser down into the bottom edge
until it locks in. Plug in your power cord and
your light is ready to use.
Installation
1. Shut off power supply. Allow sufficient time for
lamp to cool properly before handling.
2. Remove diffuser.
3. Remove the lamp by rotating lamp until the
lamp pins disengage from the socket. Pull
forward to remove the lamp from the sockets.
4. Re-install the new lamp by reversing lamp
removal procedure.
5. Re-install diffuser.
Bulb Replacement
WARNING Replacement lamp must match
original lamp specifications. See lamp markings
for proper lamp type.
WARNING To reduce the risk of FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS:
For INDOOR USE ONLY. The mounting surface
should be flat and sturdy enough to support the
fixture. Do NOT use in wet locations. Do NOT
attempt to install while plugged in. Use only
insulted staples or plastic ties to secure the
power cord.

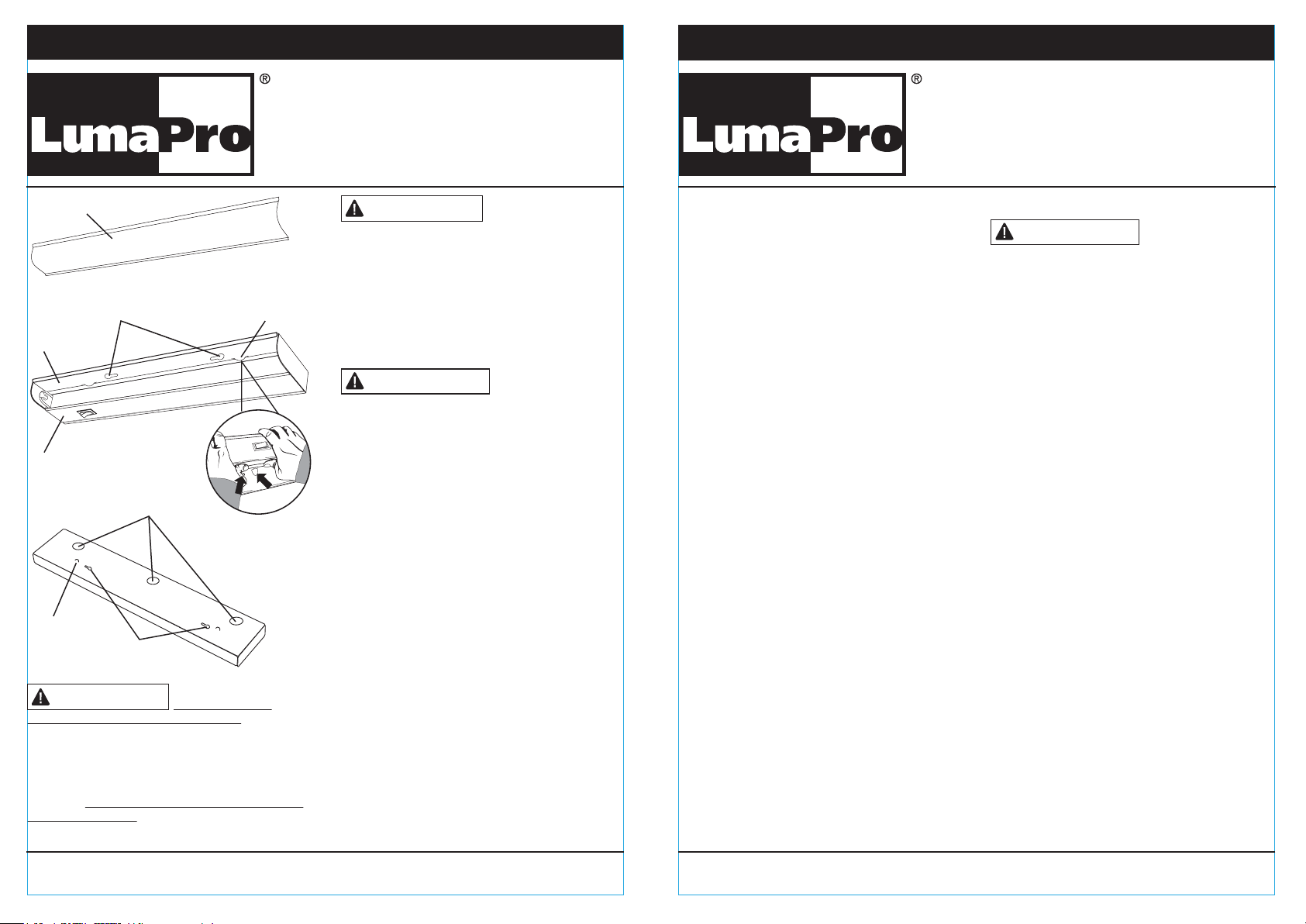

Knockout (Typ)
Knockout (Typ)
Housing
Cover
Locking Tab
Locking Tab
Locking Tab
Key Holes
Diffuser

ACCESORIO PARA ILUMINACIÓN
FLUORESCENTE PARA DEBAJO
DE GABINETES
Manual de instrucciones de uso y piezas
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A
2ZB95A 120V 1 15W F15T8 18-1/8” 5-1/4” 1-7/8”
2ZB98A 120V 1 17W F17T8 24-1/8” 5-1/4” 1-7/8”
2ZE10A 120V 1 25W F25T8 36-1/8” 5-1/4” 1-7/8”
2ZE12A 120V 1 32W F32T8 48-1/8” 5-1/4” 1-7/8”
ACCESORIO PARA ILUMINACIÓN
FLUORESCENTE PARA DEBAJO
DE GABINETES
Manual de instrucciones de uso y piezas
4
18” Difusor de repuesto (2ZB95A) LT2ZB9501G 1
24” Difusor de repuesto (2ZB98A) LT2ZB9801G 1
36” Difusor de repuesto (2ZE10A) LT2ZE1001G 1
48” Difusor de repuesto (2ZE12A) LT2ZE1201G 1
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A
Lista de piezas de repuesto
Garantía
En el caso de que este producto no ofrezca un rendimiento satisfactorio debido a un defecto o a una
fabricación deficiente dentro del plazo de UN AÑO a partir de la fecha de compra, devuélvalo al lugar
de compra y será reemplazado, libre de cargo. Los daños incidentales o emergentes están excluidos
de esta garantía.
GARANTÍA LIMITADA DE UN AÑO
Para obtener piezas de repuesto, llame al 1-800-323-0620
24 horas al día, 365 días al año
Descripción Cant.
Número
de pieza
Descripción
Luminaire pour dessous de meuble avec ballast électronique.
Conçu pour des applications sur des circuits enfichables de
120 volts c.a. 60 Hz. Le profil bas du luminaire permet de le
dissimuler partiellement dans la plupart des installations.
Desempaquetado
Después de desempaquetar la unidad, inspecciónela
minuciosamente para comprobar si hay algún daño que pueda
haber ocurrido durante el tránsito. Compruebe si hay piezas
flojas, ausentes o dañadas. El reclamo por daños ocurridos
durante el envío se debe presentar al transportista.
Especificaciones y dimensiones
Sírvase leer y guardar estas instrucciones. Lea detenidamente todo este manual del usuario antes de utilizar
el producto. Protéjase y proteja a los demás siguiendo toda la información de seguridad y todas las
advertencias y precauciones. Si no se cumple con las instrucciones, el resultado podría ser lesiones
corporales y/o daños al producto o daños materiales. Sírvase retener las instrucciones para referencia futura.
Modelo V de
entrada Cant. de bombillas Vatiaje del accesorio para iluminación Tipo de bombilla Dimensiones de la carcasa (pulgadas) L W H
Fabricado para Grainger International, Inc.
Impreso en China 08/12
No. de formulario 1380

Manual de instrucciones de uso y piezas
2 3
ACCESORIO PARA ILUMINACIÓN
FLUORESCENTE PARA DEBAJO
DE GABINETES
Manual de instrucciones de uso y piezas
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A 2ZB95A, 2ZB98A, 2ZE10A, 2ZE12A
ACCESORIO PARA ILUMINACIÓN
FLUORESCENTE PARA DEBAJO
DE GABINETES
Carcasa
Difusor
Destapadero (tipo)
Agujeros de bocallave
Agujeros de bocallave
Tuercas
hexagonales
Tuercas
hexagonales
Cubierta
Tuercas
hexagonales
PRECAUCIÓN
No utilice este accesorio
para iluminación con un circuito regulador de la
intensidad de la luz. Si usted tiene actualmente
controles reguladores de la intensidad de la luz,
tendrá que retirarlos y reemplazarlos con
interruptores eléctricos normales. Si tiene un
regulador de la intensidad de la luz de tres
posiciones, tendrá que reemplazarlo con un
interruptor normal de tres posiciones. Consulte a
un electricista calificado antes de realizar la
instalación.
PRECAUCIÓN
Esta unidad tiene un
enchufe polarizado (un terminal es más ancho
que el otro) como dispositivo de seguridad. Este
enchufe encajará solamente de una manera. Si el
enchufe no encaja completamente en el tomacor-
riente, invierta el enchufe. No lo utilice nunca con
un cordón de extensión a menos que el enchufe
se pueda insertar completamente. NO intente
anular este dispositivo de seguridad.
ADVERTENCIA Para reducir el riesgo
de INCENDIO, DESCARGAS ELÉCTRICAS O
LESIONES A LAS PERSONAS: Para USO EN
INTERIORES SOLAMENTE. La superficie de
montaje debería ser plana y lo suficientemente
robusta como para soportar el accesorio para
iluminación. NO utilice la unidad en lugares
mojados. NO intente instalar la unidad
mientras esté enchufada. Utilice únicamente
grapas con aislamiento o amarres de plástico
para sujetar firmemente el cable de
alimentación.
1. Desconecte la línea de alimentación de la
fuente de alimentación antes de retirar o
instalar los accesorios para iluminación o
hacerles servicio de mantenimiento.
2. Retire el difusor jalando hacia atrás y sobre el
borde superior del mismo para dejar al
descubierto las ubicaciones de los agujeros de
bocallave.
3. Coloque el accesorio para iluminación contra la
superficie de montaje y marque la posición del
extremo estrecho de los agujeros de bocallave
en la superficie de montaje con un lápiz. Las
ubicaciones de los agujeros para tornillo deben
ser exactas para que el accesorio para
iluminación se monte apropiadamente.
Instalación
4. Utilizando un taladro pequeño o un clavo
pequeño, haga dos agujeros de inicio peque-
ños en las ubicaciones marcadas. Posicione el
accesorio para iluminación sobre la ubicación
de montaje y sujételo firmemente utilizando los
tornillos de montaje incluidos.
5. Inserte la bombilla apropiada (no incluida)
agarrando los extremos metálicos y girándola
para acoplarla en las ranuras. Reinstale el
difusor empujando el borde ranurado del mismo
hacia abajo, hacia el interior del borde inferior,
hasta que quede fijo. Enchufe el cable de
alimentación y su luz estará lista para utilizarse.
Instalación
1. Apague el suministro eléctrico. Deje que
transcurra suficiente tiempo para que la
bombilla se enfríe apropiadamente antes de
manejarla.
2. Retire el difusor.
3. Retire la bombilla rotándola hasta que las
espigas de la bombilla se desacoplen del
portalámpara. Jale la bombilla hacia delante
para retirarla del portalámpara.
4. Reinstale la bombilla nueva invirtiendo el
procedimiento de retirada de la bombilla.
5. Reinstale el difusor.
Reemplazo de la bombilla
ADVERTENCIA La bombilla de repuesto
debe coincidir con las especificaciones de la
bombilla original. Consulte las marcas de la
bombilla para determinar el tipo de bombilla
apropiado.

LUMINAIRES FLUORESCENTS
POUR DESSOUS DE MEUBLE
Consignes d'utilisation et manuel des pièces
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A
2ZB95A 120V 1 15W F15T8 18-1/8” 5-1/4” 1-7/8”
2ZB98A 120V 1 17W F17T8 24-1/8” 5-1/4” 1-7/8”
2ZE10A 120V 1 25W F25T8 36-1/8” 5-1/4” 1-7/8”
2ZE12A 120V 1 32W F32T8 48-1/8” 5-1/4” 1-7/8”
LUMINAIRES FLUORESCENTS
POUR DESSOUS DE MEUBLE
Consignes d'utilisation et manuel des pièces
4
18” Diffuseur de rechange (2ZB95A) LT2ZB9501G 1
24” Diffuseur de rechange (2ZB98A) LT2ZB9801G 1
36” Diffuseur de rechange (2ZE10A) LT2ZE1001G 1
48” Diffuseur de rechange (2ZE12A) LT2ZE1201G 1
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A
Liste des pièces de rechange
Garantie
Si ce produit ne fonctionne pas de façon satisfaisante en raison d’un vice de fabrication moins d’UN AN
après la date de l’achat, rapportez-le à l’endroit où vous l’avez acheté et il sera remplacé gratuitement. Les
dommages accessoires ou indirects sont exclus de cette garantie.
GARANTIE LIMITÉE D’UN AN
Pour toutes questions relatives aux réparations ou à l’achat de pièces de
rechange, téléphonez au 1-800-323-0620.
24 heures sur 24, 365 jours par an
Description Qté
Numéro de
la pièce
Veuillez lire ces consignes d'utilisation et les conserver. Lisez ce mode d'emploi attentivement avant d'utiliser le
produit. Veillez à votre protection et à celle des autres en respectant toutes les consignes de sécurité, ainsi que les
avertissements et les mises en garde. Si vous ne respectez pas ces instructions, vous vous exposez à des blessures
et/ou vous risquez d'endommager le produit ou d'autres biens. Veuillez conserver ces instructions à titre de référence.
Description
Luminaire pour dessous de meuble avec ballast électronique. Conçu pour des
applications sur des circuits enfichables de 120 volts c.a. 60 Hz. Le profil bas du
luminaire permet de le dissimuler partiellement dans la plupart des installations.
Déballage
Après avoir sorti l'unité de son emballage, inspectez celle-ci avec
précaution en vue de détecter tout dommage éventuel ayant pu
survenir pendant le transport. Vérifiez qu'aucune pièce n'est lâche,
manquante ou endommagée. Toute réclamation associée au
transport doit être transmise au transporteur.
Spécifications et dimensions
Modèle Tension
d'entrée Nombre de lampes Puissance de l'éclairage Type de lampe Dimensions du logement (en pouces) L W H
Fabriqué pour Grainger International, Inc.
Imprimé en Chine en 08/12
Réf. formulaire 1380

Consignes d'utilisation et manuel des pièces
2 3
LUMINAIRES FLUORESCENTS
POUR DESSOUS DE MEUBLE
Consignes d'utilisation et manuel des pièces
2ZB95A, 2ZB98A,
2ZE10A, 2ZE12A 2ZB95A, 2ZB98A, 2ZE10A, 2ZE12A
LUMINAIRES FLUORESCENTS
POUR DESSOUS DE MEUBLE
Section défonçable (typ.)
Logement
Cache
Languettes
de verrouillage
Trous de serrure
Diffuseur
Languettes
de verrouillage
MISE EN GARDE
Ne pas utiliser ce
luminaire avec un circuit à gradateur. Si vous
avez des gradateurs installés actuellement, vous
devrez les démonter et les remplacer par des
interrupteurs électriques ordinaires. Si vous avez
un gradateur à trois intensités, vous devrez le
remplacer par un interrupteur à trois positions
ordinaire. Consultez un électricien professionnel
avant de l'installer.
Languettes
de verrouillage
Trous de serrure
MISE EN GARDE
Cet appareil d’éclairage
a une fiche polarisée (une lame est plus large que
l’autre) pour des raisons de sécurité. Cette fiche
ne tiendra que d’une seule façon dans la prise. Si
vous ne parvenez pas à la faire pénétrer totale-
ment dans la prise, inversez le sens de pénétra-
tion. N’utilisez jamais l’appareil avec une rallonge,
sauf si la fiche peut être insérée totalement. Ne
tentez PAS de passer outre à cette mesure de
sécurité.
AVERTISSEMENT Pour réduire le risque
d'INCENDIE, de CHOC ÉLECTRIQUE ou de
BLESSURE AUX PERSONNES : pour EMPLOI À
L'INTÉRIEUR SEULEMENT. La surface de
montage doit être plate et assez robuste pour
pouvoir supporter le poids du luminaire. Ne PAS
utiliser dans des endroits humides. Ne PAS
tenter d’installer alors que le luminaire est
branché. Utilisez seulement des agrafes isolées
ou des attaches en plastique pour assujettir le
cordon d’alimentation électrique.
1. Déconnectez le fil d'alimentation électrique de
sa source d'alimentation avant de retirer,
d'installer ou de réparer un luminaire.
2. Retirez le diffuseur en tirant le bord supérieur
du diffuseur vers l’arrière et vers le haut afin
d’exposer les emplacements des trous de
serrure.
3. Placez le luminaire sur la surface de montage
et marquez la position de l'extrémité étroite des
trous de serrure sur la surface de montage à
l'aide d'un crayon. Les emplacements des trous
pour le vissage doivent être exacts pour
permettre un montage correct du luminaire.
4. En vous servant d'un clou ou de la pointe d'une
petite perceuse, faites deux petits trous de
démarrage aux endroits indiqués. Positionnez
le luminaire sur la surface de montage et
assujettissez-le en utilisant les vis de montage
incluses.
Installation
5. Insérez l’ampoule appropriée (non incluse) en
la tenant par ses extrémités en métal et en la
faisant tourner pour l’engager dans les fentes
prévues à cet effet. Remettez le diffuseur à sa
place en poussant le bord rainuré du diffuseur
vers le bas pour qu’il pénètre dans le bord
inférieur du luminaire jusqu’à ce qu’il se bloque
en place. Branchez votre cordon d’alimentation
électrique et votre luminaire sera alors prêt à
l’emploi.
Installation
1. Coupez l’alimentation électrique. Attendez
suffisamment de temps pour que la lampe
refroidisse de façon appropriée avant de la
toucher.
2. Retirez le diffuseur.
3. Retirez l’ampoule en la faisant tourner jusqu’à
ce que les broches de l’ampoule se détachent
de la douille. Tirez vers l’avant pour retirer
l’ampoule de la douille.
4. Réinstallez la nouvelle ampoule en suivant les
étapes inverses de la procédure de retrait de
l’ampoule.
5. Réinstallez le diffuseur.
Remplacement des ampoules
AVERTISSEMENT L’ampoule de
remplacement doit correspondre aux spécifica-
tions de l’ampoule d’origine. Référez-vous aux
indications figurant sur l’ampoule pour
déterminer le type d’ampoule approprié.
