Lumina DAPHINE CILINDRO LED User manual

DAPHINE CILINDRO LED
DAPHINE CLOE LED
Istruzioni
Hinweisungen
Instructions
Instrucciònes
design
Tommaso Cimini
CLICK
A
B
C
Ø26 mm
D
h MAX
45 mm
1 2a
F
E
TIGHTEN
2b

I
H
G
L
O
P
M
N
CLICK
3
Lampada in acciaio con un braccio snodato e orientabile, la testa
può ruotare di 360°. La fonte luminosa è un LED da 9W comandato
da un interruttore sul corpo lampada
classe di isolamento III (solo Daphine Cilindro)
classe di isolamento II (solo Daphine Cloe)
Apparecchio installabile direttamente su superci normalmente
inammabili. L’apparecchio secondo la norma EN62471: 2008,
nelle normali condizioni di utilizzo è appartenente al gruppo di
rischio 1 (basso). Solo per uso interno.

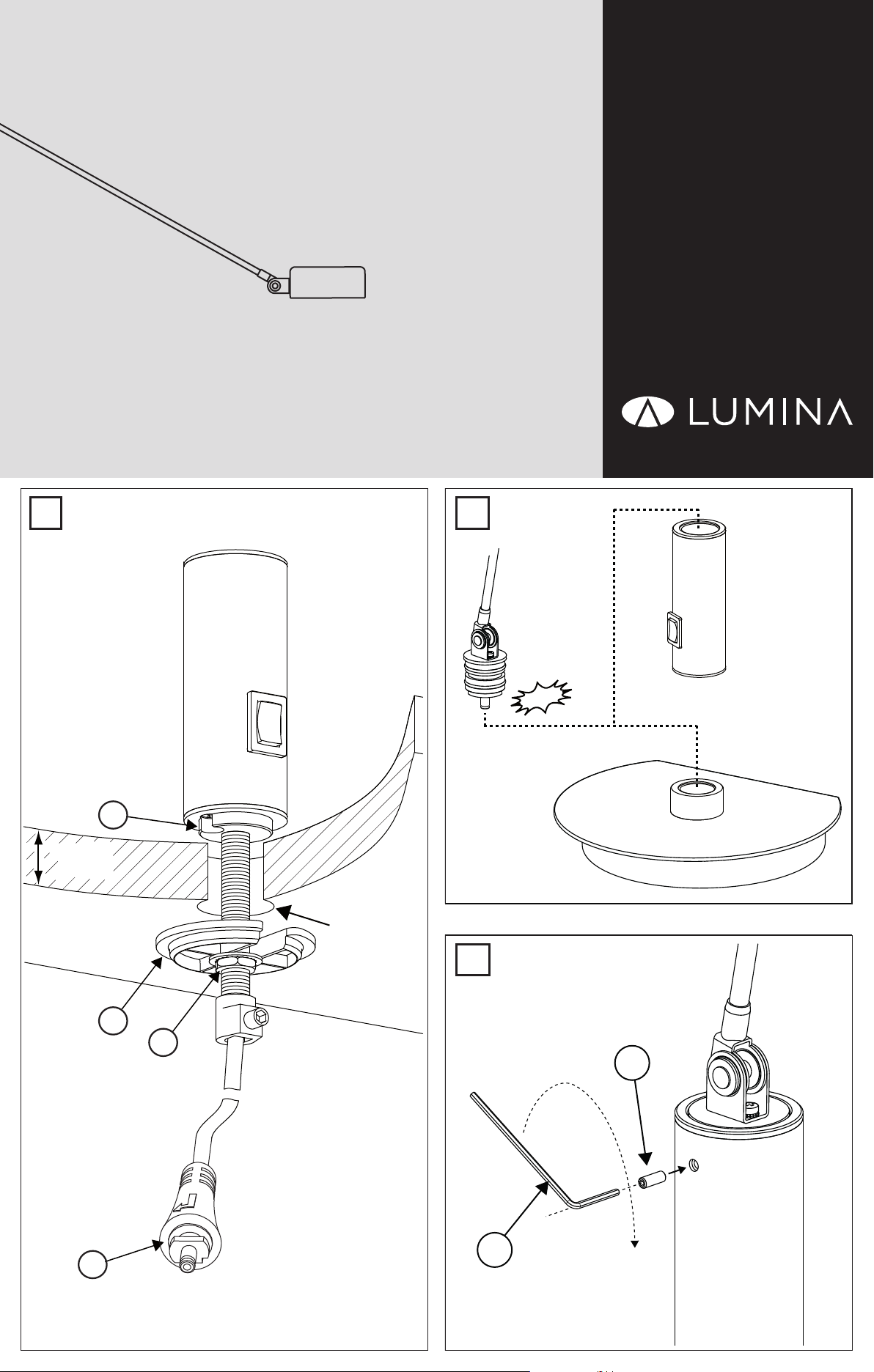

MONTAGGIO SU TAVOLO (Fig. 1)
Solo per versione Daphine Cilindro
• Allentare il bullone “A” e rimuovere il disco “B”.
• Praticare un foro di Ø 26 mm nella supercie che andrà a ospitare
il supporto dell’apparecchio luminoso e guidare il cavo “C”
attraverso il foro no a che la supercie “D” non sarà posizionata
completamente all’interno del foro
• Montare il disco “B” sul lato inferiore della supercie forata e
avvitare il bullone “A” no a stringerlo completamente
INSERIMENTO BRACCETTO (Fig. 2a e 2b)
• Inserire il connettore maschio nella apposita sede sulla base
dell’apparecchio., come indicato in gura 2a
• Avvitare il grano antiestrazione “E” utilizzando la chiave “F” in
dotazione ruotandolo in senso orario.
MONTAGGIO ALIMENTATORE E SPINA FIG. 3
Solo per versione Daphine Cilindro
• Inserire il jack “G” nella sede “H”, attenzione: far combaciare la
scanalatura “I” con il dente “L” poi ruotare il jack in senso orario
di 90°.
• Scegliere la spina adatta al voltaggio della rete elettrica: “M” -
“N” - “O” e inserirla a fondo nella sede “P”
UTILIZZO E AVVERTENZE (Fig. 4 e 5)
• Una volta ultimata la corsa del grano allentarlo leggermente
ruotando in senso antiorario, in modo da permettere la rotazione
a 360° del braccio
• Non ruotare il braccio se il grano non è stato prima allentato
• Non estrarre il braccio dalla sede se la spina è inserita
•Nel caso di utilizzo prolungato, la testa può riscaldarsi a
causa della sorgente led installata.
PULIZIA: non eettuare l’operazione a lampada calda, usare solo
prodotti neutri.
La sicurezza dell’apparecchio è garantita dalla osservanza di
queste istruzioni pertanto si raccomanda di conservarle.
GARANZIA:Perquesto apparecchio valgonolecondizionidigaranzia
validenellarispettivanazione.Lagaranziavienericonosciutasoltanto
se accompagnata dal documento giusticativo dell’acquisto.
I
5
360°
4

Metal structure table lamp with an articulated pivoting arm, the
head can rotate 360°. The light source is a 9W LED controlled by
an ON-OFF switch.
Insulation class III (Daphine Cilindro only)
Insulation class II (Daphine Cloe only)
During the normal use the device has a low photobiological risk
(Risk Group 1 according to EN62471:2008).
Only for interiors.
TABLE MOUNTING (Pic. 1)
Daphine Cilindro only
•Unscrew the nut “A” and remove the disk “B”.
•Drill a Ø 26 mm hole in the surface due to host this light tting.
•Thread the cable “C” through the surface until part “D” of the
cylinder is fully inside its place.
•Mount the disk “B” as displayed and screw the nut “A” tightly.
ARM PLACEMENT (Pic. 2a and 2b)
• Insert the male connector in its slot on xture base, as shown in
2a picture
• Tighten the locking grub screw “E” turning the supplied
spanner“F” clockwise
PLUG FEEDER MOUNTING (Pic.3)
Daphine Cilindro only
• Plug the jack “G” into its housing “H”, pay attention: groove “I”
must t with tooth “L”, then turn the jack clockwise by 90° ;
•Choose the appropriate plug for voltage of your electric network:
“M” - “N” - “O”, slide it into its housing “P” until it clicks.
WARNINGS (Pic. 4 and 5)
• loosen slightly the locking grub screw “E” rotating the supplied
spanner“F” slowly counterclockwise
• If you want to rotate the arm, the joint has to be losen
• Don’t pull the arm out with the plug inserted
• Light xture LED head can warm up after prolonged use
because of LED source installed.
CLEANING: Clean the light tting after cooling down, and use
neutral substances only.
Carefully read the instructions before assembling the light tting
which is guaranteed safe and reliable when it has been correctly
installed and properly used. We recommend to conserve the
instructions.
GUARANTEE This light tting is guaranteed under the conditions in force in
the Country of sale. For claims under guarantee, the sales receipt must be
shown.
GB
AVVERTENZE PER LA SICUREZZA D’UTILIZZO
L’apparecchio di illuminazione che avete acquistato è costruito secondo le vigenti
normative di sicurezza europee ed è stato collaudato e certicato da un Istituto
qualicato.
L’utilizzo sicuro di apparecchi elettrici con parti ad elevata temperatura richiede,
oltre alla normale prudenza, l’osservanza delle seguenti istruzioni.
Leggere attentamente e conservare le istruzioni allegate all’apparecchio per
future necessità.
Si consiglia di far installare l’apparecchio da personale specializzato.
Non usare l’apparecchio per usi impropri non previsti dal normale utilizzo secondo la
tipologia per la quale è stato progettato.
NON PULIRE MAI l’apparecchio acceso o ancora caldo.
NON UTILIZZARE liquidi inammabili per la pulizia.
Non installare apparecchi in zone ove possano facilmente essere urtati, in particolar
modo tenerli lontano dalla portata dei bambini.
Non montare l’apparecchio troppo vicino a materiali facilmente inammabili come
tende o altro e non coprire l’apparecchio impedendone il rareddamento.
Non consentire ai bambini di giocare con l’apparecchio.
Se il cavo di alimentazione risultasse (se presente) danneggiato o si vericassero altri
guasti o funzionamenti anomali, far riparare l’apparecchio da un punto vendita Lumina.
ANWEISUNGEN FÜR DEN SICHEREN GEBRAUCH
Das erworbene Beleuchtungsgerät ist gemäß den derzeit geltenden Europäischen
Sicherheitsnormen konstruirt worden und wurde von einem qualizierten Institut geprüft.
Der sicherer Gebrauch von elektrischen Geräten mit Teilen in erhöhter Temperatur,
verlangt neben der gewöhnlichen Vorsicht, die Beachtung der folgenden
Anweisungen:
Die dem Gerät beigefügte Gebrauchsanweisungen genau durchlesen und für
zukünftige Bedarfsfälle aufheben.
Es wird empfohlen, das Gerät durch qualiziertes Personal installieren zu lassen.
Das Gerät nicht für unangebrachte Zwecke nutzen, die nicht zum normalen Gebrauch
zählen, gemäß der Typologie für welche es geplant wurde.
Nie das eingeschaltete oder warme Gerät reinigen.
Keine brennbaren Flüssigkeiten zum Reinigen benutzen.
Nicht an Stellen installieren, wo sie leicht zu stoßen sind, vor allem in Reichweite von
Kindern fernhalten.
Das Gerät nicht zu nahe an leicht brennbaren Materialien wie Gardinen oder anderem
installieren und das Gerät nicht abdecken um die Abkühlung zu verhindern.
Kindern nicht zulassen, mit dem Gerät zu spielen.
Sollte das Leitungskabel (falls vorhanden) beschädigt sein oder andere Schäden
oder abweichendes Funktionieren eintreten, sollte das Gerät bei einem Lumina-
Stützpunkthändler repariert werden.
Notes

ADVERTENCIA PARA SEGURIDAD DE UTILIZACIÓN
El aparato de iluminación que ha adquirido está costruido según la vigente normativa
de seguridad europea y ha sido probado y certicado por un conocido Instituto.
La utilización segura de aparatos eléctricos con partes de elevada temperatura
requiere, además de la prudencia normal, la observancia de las siguientes
instrucciones.
LEER Y CONSERVAR ATENTAMENTE las instrucciones adjuntas al aparato para
necesidades futuras.
Se aconseja hacer instalar el aparato por personal especializado.
No usar el aparato para usos improprios no previstos en la normal utilización según la
tipologia para la cual ha sido proyectado.
NO LIMPIAR NUNCA el aparato encendido o todavía caliente.
NO UTILIZAR líquidos inamables para la limpieza.
No instalar aparatos en zonas donde puedan ser facilmente golpeados en particular
mantenerlos alejados de los niños.
No montar el aparato demasiado cerca de material facilmente inamable como
cortinas o similares y no cubrirlo impidiendo su refrigeración.
No permitir a los niños de jugar con el aparato.
Si el cable de alimentación (si presentes) resultase dañado o sufriera cualquier otro
desperfecto o funcionamiento anormal, hacer reparar el aparato en un punto de venta
Lumina.
REMARKS FOR A SAFE USE
The light tting that you have purchased has been designed and built according to
European security norms in force and is certied by an appointed Institute.
The safe use of a light tting emboding high temperature components requires,
beyond the necessary attention, to carefully follow these instructions:
Read carefully and conserve the instructions for the correct use of the light tting.
We suggest to have the tting installed by a specialized technician.
Do not use the light tting for improper applications, that haven’t been foreseen in
the project.
Never clean the light tting when hot or under tension.
Never use ammable products to clean the light tting.
Light ttings should be installed out of the reach of children and in such a position
where they cannot be hit by anything.
Do not install the light tting too close to ammable materials (curtains, etc.), nor
cover it, to prevent the normal cooling.
Do not allow children to play with the tting.
In case of troubles, misworking or damage to the cable (if any), contact your Lumina
dealer for checking and repairing.
NOTICES POUR LA SÉCURITÉ D’EMPLOI
L’appareil éclairant que vous avez acheté est construit suivant les normes de sécurité
en vigueur dans la Communauté Européenne, et il a été testé et certié par un institut
qualié
Au bout de l’utilisation plus sûre d’appareils éléctriques avec des pièces
composantes qui dégagent des temperatrues très élevées, il faut observer, outre
que la prudence normale, les instructions qui sont reportées ci-dessous:
Lisez et conservez (pour toute eventualité à l’avenir) très soigneusement les
instructions dont l’appareil est équippé.
Nous conseillons de faire installer l’appareil par des techniciens specialisés.
N’utilisez pas l’appareil pour des usages impropres c’est à dire qui ne sont pas prévus en
base à la typologie pour laquelle il a été projeté.
Ne montez pas d’ampoules (si présentes) de puissances supérieures ou de types
NE JAMAIS NETTOYER l’appareil allumé ou encore chaud.
NE JAMAIS UTILISER des liquides ammables pour le nettoyage.
N’installez pas les appareils aux endroits où ils peuvent ètre heurtés, et surtout tenez-les
hors de portée des enfants.
Ne montez pas l’appareil trop rapproché à des matériaux facilement ammables,
comme les rideaux ou d’autres, et ne couvrez pas l’appareil ce qui en empecherait le
raroidissement.
Ne permettez pas aux enfants de jouer avec l’appareil.
Dans le cas où le câble d’alimentation (si présente) s’averait endommagé ou s’ils
s’averaient d’autres défauts ou d’anomalies de fonctionnement, faites eectuer la
réparation de l’appareil par un revendeur de Lumina.
LUMINA ITALIA Srl
via Casorezzo, 63
20010 Arluno (MI)
Tel. [phone]
Fax [phone]
[email protected]
