Luna FN2190P User manual
Dyckertpistol
Framing Nailer
FN2190P / FN3490P
24749-010524750-0101
3
Version 2016-10-25
Dansk ( Oversættelse af den originale brugsanvisning ) .............................. 4
Eesti ( Tõlge algupärase kasutusjuhendi ) .................................................. 12
Suomi ( Käännös alkuperäisten ohjeiden ) ................................................. 20
English ( Original instructions ).................................................................. 27
.............................................. 35
Lietuviškai ( Vertimas originali instrukcija ).............................................. 43
Norsk ( Oversettelse av den opprinnelige instruksjonene ) ........................ 51
............................................. 59
Svenska ( Översättning av ursprunglig bruksanvisning ) ........................... 67
4
Dansk
Oversættelse af den originale brugsanvisning
Indhold
Resume
Sikkerhedsadvarsler og Forsigtig
Indstilling
Regelmæssig vedligeholdelse
Sprængskitse
Reservedelsliste
Læs hele brugsanvisningen inden værktøjet benyttes
Resume
skal vedligeholdes i henhold til brugsanvisningen for at sikre at det altid fungerer rigtigt.
Specifikationer
Egenskaber Værdi
FN2190P FN3490P
5 bar 5 bar
8 bar 8 bar
2”~3-9/16” / 50~90 mm 2”~3-9/16” / 50~90 mm
Kapacitet 65-75 pcs 75-95 pcs
1/4" NPT 1/4" NPT
Luftforbrug 48 L/min 48 L/min
Vægt
5
Plastic sortering Papirsamlede
(Plastic sortering) (papirsamlede)
Sikkerhedsadvarsler og Forsigtig
4. Brug sikkerhedsbriller. Sikkerhedsbriller skal være i overensstemmelse med CE-
Glat skaft Ringskaft Skrueskaft
45-75 mm
6
skader.
alle koblinger er tætte.
klammer skal derfor være fjernet inden luften tilkobles.
fastklemte klamme.
ADVARSEL:
brugsanvisning kan ikke dække alle tænkelige forhold og alle de situationer der kan
Indstilling
7

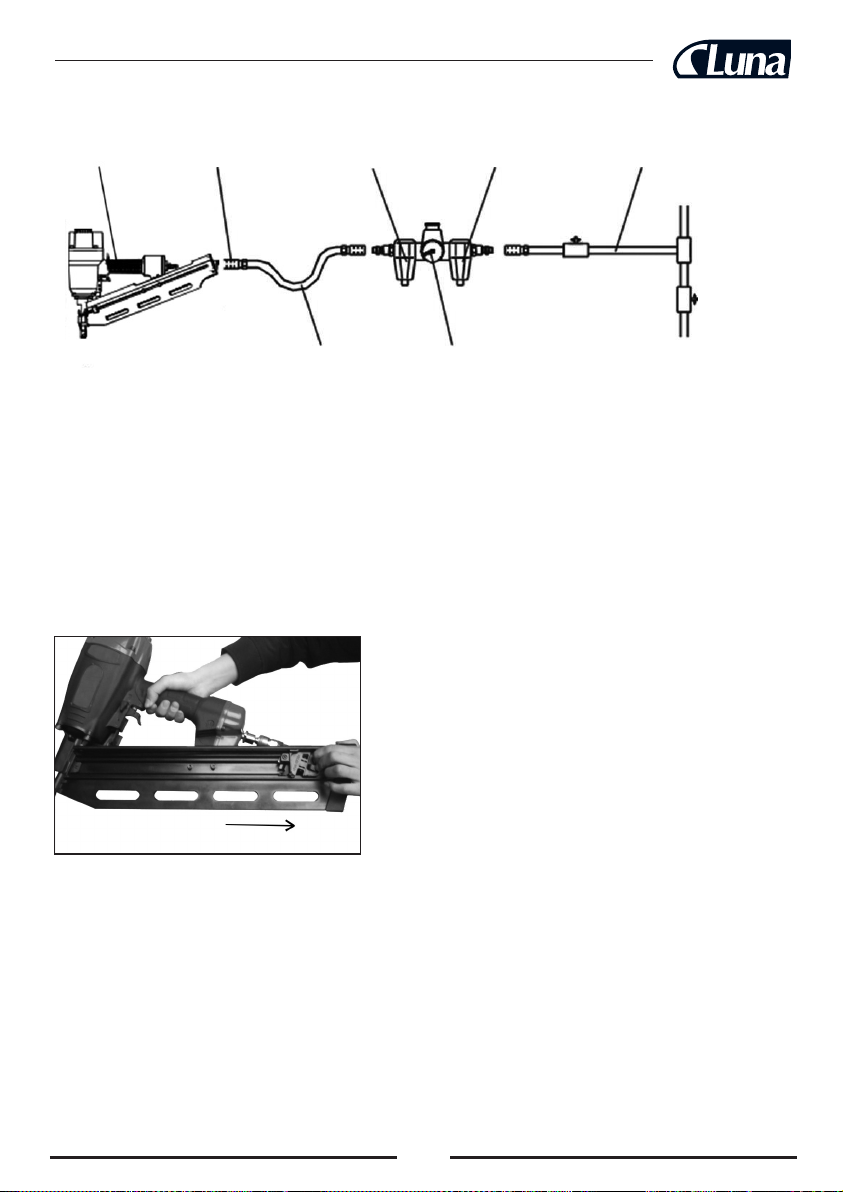

Figur 1
Tilslutning af trykluft til værktøjet
Isætning af søm
Figur 2
Luftslange Regulator
8

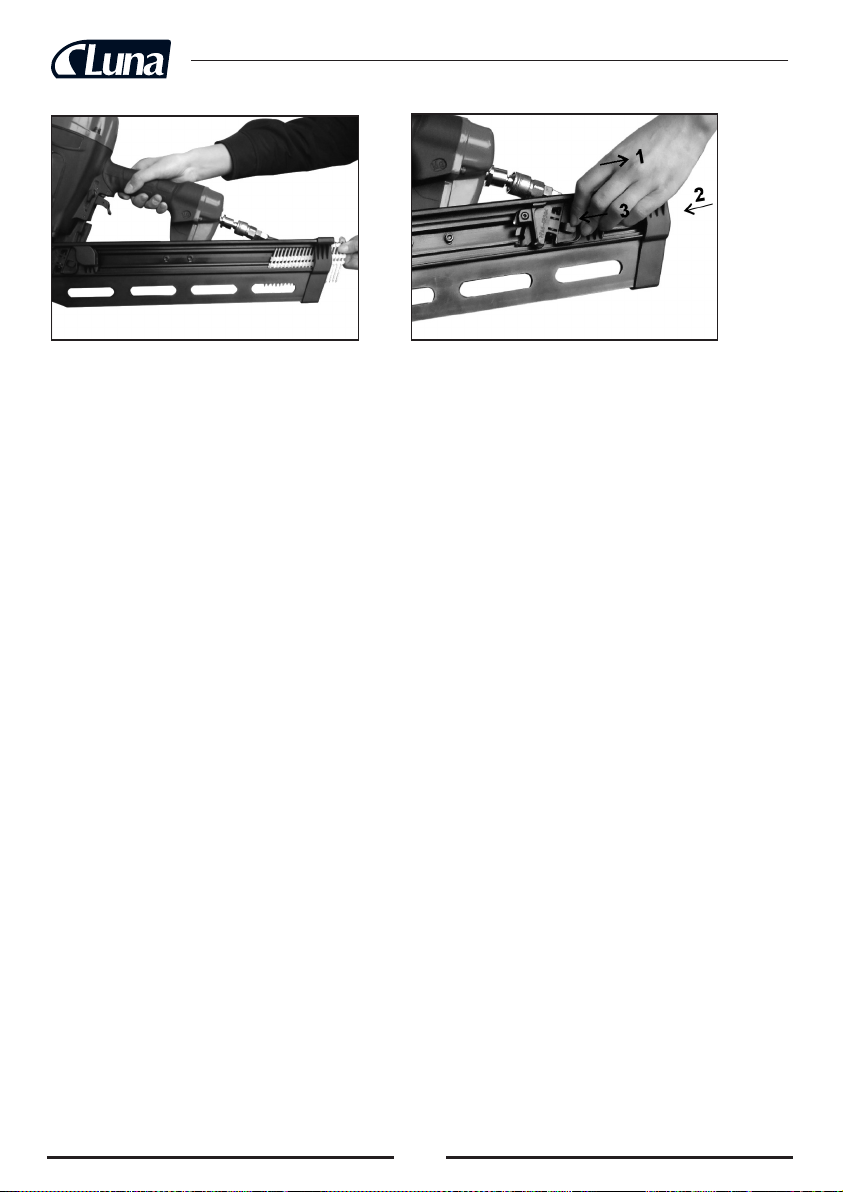

Figur 3 Figur 4
Brug af værktøjet
samtidig.
tomskud.
1. Original fabriksindstilling er enkeltskud med aftrækkermetoden.
Forkert brug kan resultere i alvorlige skader.
9
FORSIGTIG:
eller overrækkes til en anden person.
Justering af sømmedybde
Figur 5
Fjernelse af fastklemt søm
1. FORSIGTIG:
10
Figur 6 Figur 7
Figur 8 Figur 9
Regelmæssig vedligeholdelse
11
egnet flowkapacitet til den aktuelle applikation. Se producentens vejledning for korrekt
vedligeholdelse af filtre.
Fejlfinding
12
Eesti
Tõlge algupärase kasutusjuhendi
Sisukord
Sissejuhatus
Tehnilised andmed
Ohutusjuhised
Seadistamine
Naelte laadimine
Naelte laadimine
Tööriista kasutamine
Naelutussügavuse reguleerimine
Ummistuse kõrvaldamine
Korrapärane hooldus
Vigade kõrvaldamine
Plahvatusjoonis
Osade nimekiri
Loe kõik juhised läbi enne tööriista kasutamist
Sissejuhatus
Loe kogu kasutusjuhend enne selle seadme kasutamist läbi. Tee endale selgeks selle
kasutusjuhendi nõuetele. Kasutusjuhend ja sellega kaasnevad dokumendid peavad asuma
seadme läheduses.
Tehnilised andmed
Näitaja Väärtus
FN2190P FN3490P
5 baari 5 baari
8 baari 8 baari
Naelte pikkus 2”~3-9/16” / 50~90 mm 2”~3-9/16” / 50~90 mm
Talpa 65-75 pcs 75-95 pcs
Õhu sisend 1/4" NPT 1/4" NPT
Õhukulu 48 l/min 48 l/min
Seadme mass
13

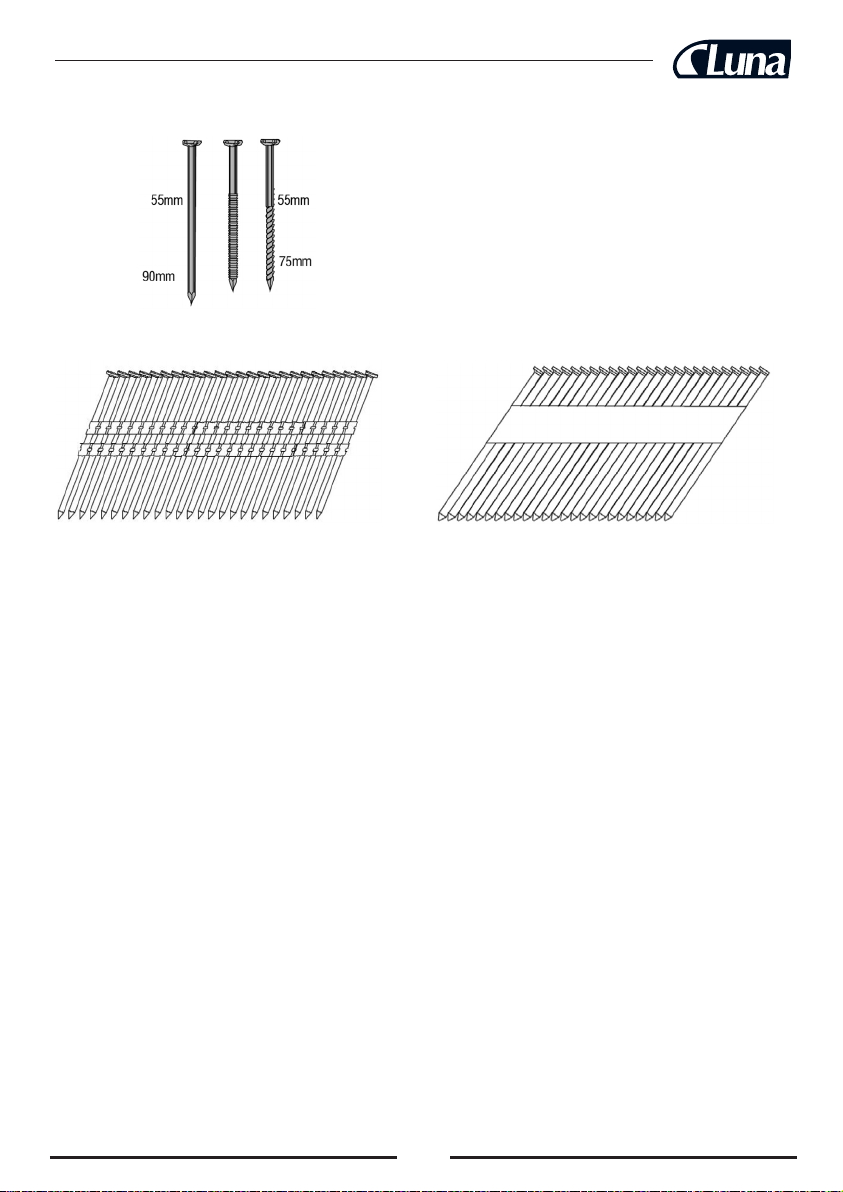

Naelte liigid
Plastist võrdlemine Papirsamlede
püstolile (Plastist võrdlemine) (papirsamlede)
Ohutusjuhised
1. Hoia töökoht puhtana. Korratu töökoht põhjustab õnnetusi.
2. Ära luba lapsi tööpiirkonda. Ära luba neil tööriistu katsuda.
4. Kasuta kaitseprille. Kaitseprillid peavad vastama CE nõuetele. Enne seadme kasutamist
5. Kasuta kuulmiskaitseid. Töökohal esinev müra võib põhjustada kuulmiskahjustusi.
surugaase. Seade võib plahvatada ja tõsiseid vigastusi põhjustada.
7. Riietu turvaliselt. Selle seadmega töötamisel on soovitatav kasutada kaitsekindaid ja
mittelibiseva tallaga jalatseid või turvajalatseid. Ära kanna avaraid rõivaid ega ehteid. Need
seadmega.
tellis või keraamilised plaadid.
põhjustatud vigastusi.
vigastatud detaile.
Sile nael Ringsoontega nael Kruvinael
10-12 Ga
14
11. Asenda vigastatud osad ja tarvikud. Hooldusel kasuta vaid originaalvaruosi. Saadaval
on heakskiidetud tarvikud ja varuosad.
ja kaitseks rooste eest kuivas kohas. Hoia seade laste käeulatusest väljas.
siis kasuta ainult välistingimustes kasutada lubatud pikenduskaablit. Vaata kompressori
15. Ole tähelepanelik suruõhuvoolikute ja nende liitmike suhtes. Ära komista voolikutesse.
16. Pärast naeltega täitmist ära suuna püstolit enda või kõrvalseisjate suunas.
17. Kasuta sobivaid suruõhuliitmikke. Püstoli liitmik ei tohi hoida püstolis survet pärast
vooliku lahutamist. Vale liitmiku kasutamisel võib pärast vooliku lahtiühendamist püstolis
surve säilida ja püstol võib ootamatult lasta.
18. Suruõhu ühendamise ajal võib püstol ootamatult lasta. Seepärast võta enne suruõhuga
ühendamist kõik naelad püstolist välja.
19. Ära vajuta laadimise ajal turvakangile või päästikule.
20. Kui naelad kinni kiiluvad. Lahuta püstol suruõhutoitest ja eemalda kinnikiilunud naelad.
Sügavuse reguleerimiseks lahuta püstol kõigepealt suruõhutoitest ja seejärel pööra
reguleerimismutter pöidlaga sobivasse asendisse.
HOIATUS: Käesolevas kasutusjuhendis antud hoiatused ja juhised ei saa käsitleda kõiki
võimalikke ettetulevaid olukordi.
kasutusjuhendisse panna ja see peab kasutajal endal olema.
Seadistamine
Tarnimisel on see suruõhutööriist täielikult komplekteeritud. Enne kasutamist ühenda
tööriist suruõhuvooliku ja ettenähtud abiseadiste abil suruõhusüsteemiga. Vaata jooniselt
seadmete ühendamise või nende eemaldamise ajal.
15

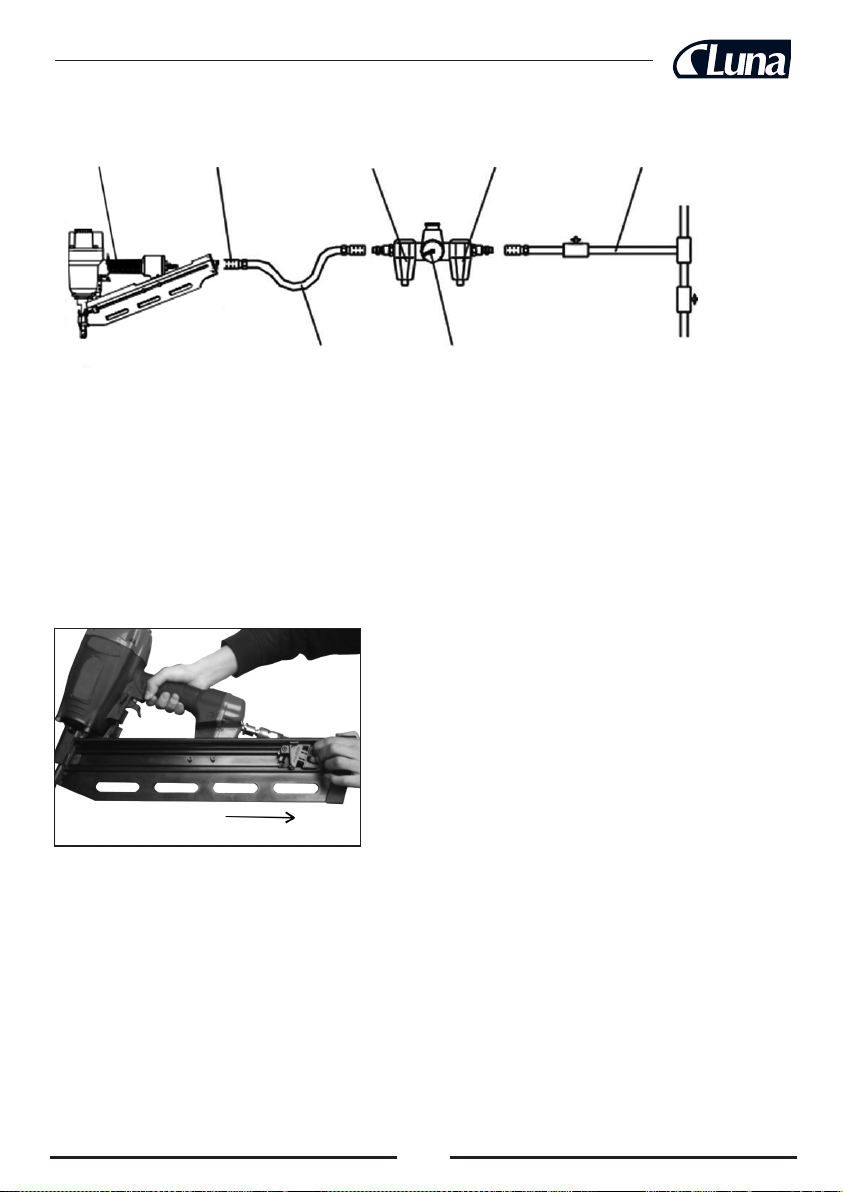

Naela/
klambripüsto Kiirliitmik Õlitaja Filter Suruõhutoide
Joonis 1
Naelte laadimine
1. Ühenda kiirliitmik püstoli küljes olevale nipliga.
lase see korrastada kvalifitseeritud isikul.
Naelte laadimine
1. Tõmba etteandekäpp lõpuni taha kuni riivini (vt joonis 2).
Joonis 2
2. Keera naelaribal naelateravikud allapoole (vt joonis 3) ja aseta kassetti.
3. Lükka naelad kassetis lõpuni. Kassetti mahub kuni 60 naela.
vastu naelu (vt joonis 4).
Suruõhuvoolik Regulaator
16
Joonis 3 Joonis 4
Tööriista kasutamine
Enne püstoli kasutamist vii läbi kõik peatükis Naelte laadimine kirjeldatud tegevused.
(pumplaskmine).
Vajuta turvakang tööpinna vastu ja hoia seal ning järjestikuseks naelutamiseks vajuta
korduvalt päästikule.
Aseta püstoli ots vastu tööpinda ja vajuta kuni turvakang on kokku vajutatud. Seejärel
vajuta laskmiseks päästikule. Selle meetodiga saavutatakse kinnituselementide täpsem
laskmist.
Aseta püstoli ots vastu tööpinda ja vajuta kuni turvakang on kokku vajutatud. Seejärel
vajuta laskmiseks päästikule. Püstoli tagasilöögi tõttu surutakse turvakang uuesti sisse ja see
tühilask.
Teine võimalus on vajutada päästik sisse ja siis vajutada korduvalt turvakang vastu
tööpinda. Toimub korduv naelte laskmine. Turvakangi igakordsel vajutamisel lastakse üks
nael.
1. Vabrikuseadistuses püstol laseb järjestikuseid üksiklaske.
põhjustada tõsiseid inimvigastusi.
ebaõigest kasutamisest.
17
ETTEVAATUST:
Hoia püstol alati suunatuna ohutus suunas.
servale. Nael võib siis rikošetiga lennates põhjustada inimvigastusi.
Naelutussügavuse reguleerimine

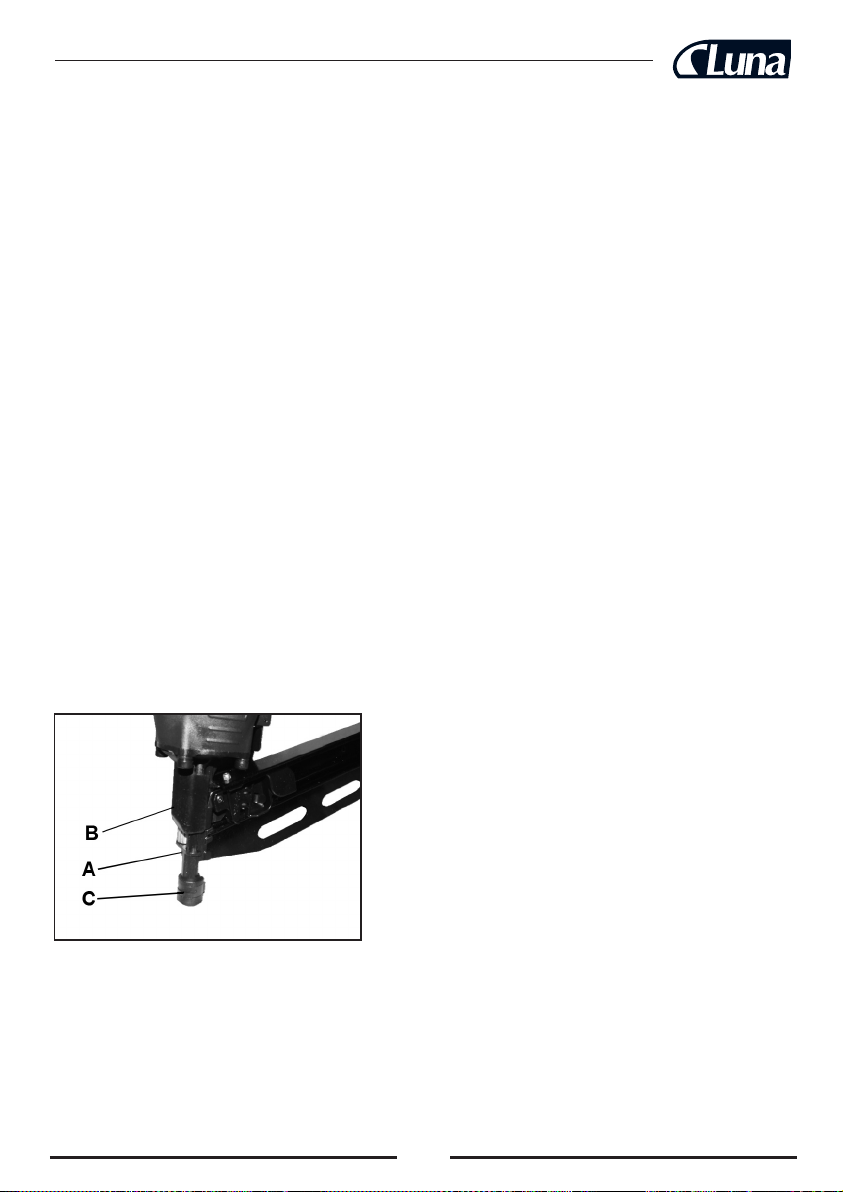

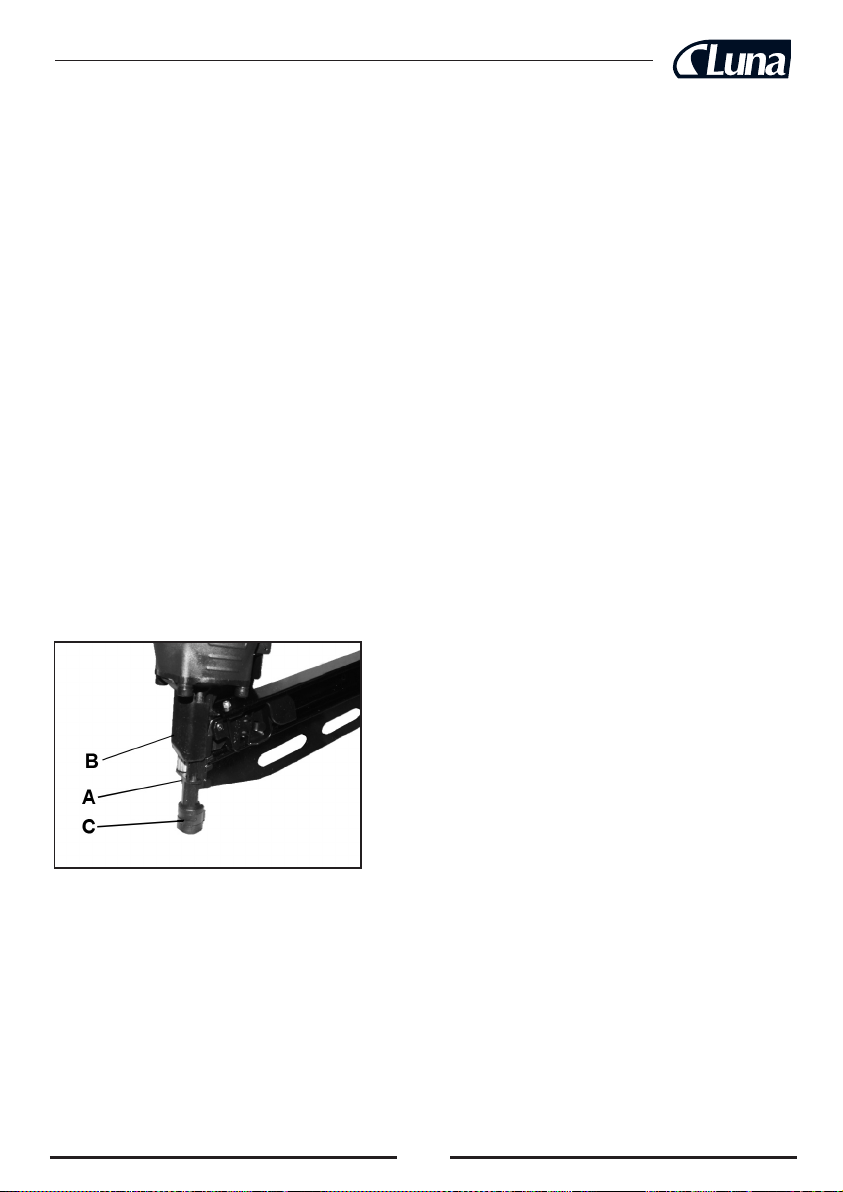

Naelutussügavuse määrab regulaatori A asend (joonis 5). Naelutussügavus on vabrikus
turvakangi A nihutamine alla vähendab naelutussügavust). Pärast reguleerimist tee
KORDA VAJADUSEL NEID TEGEVUSI Suruõhu vajalik rõhk sõltub püstoli seadistusest
tööd teha. Vajalikust suurem rõhk võib põhjustada püstoli enneaegset kulumist ja/või
purunemist.
Joonis 5
Ummistuse kõrvaldamine
1. ETTEVAATUST: Lahuta püstol suruõhutoitest.
2. Võta püstolist kõik naelad välja.
B. Tõmba naelad taha ja eemalda kassetist (vt joonis 7).
3. Võta kõver nael otsakust tagantpoolt välja teravaotsaliste tangidega või lapikkruvitsaga
18
2) Keera lahti kaks mutrit B (joonis 9).
4) Pärast kõvera naela väljavõtmist pane püstol vastupidises järjekorras jälle kokku.

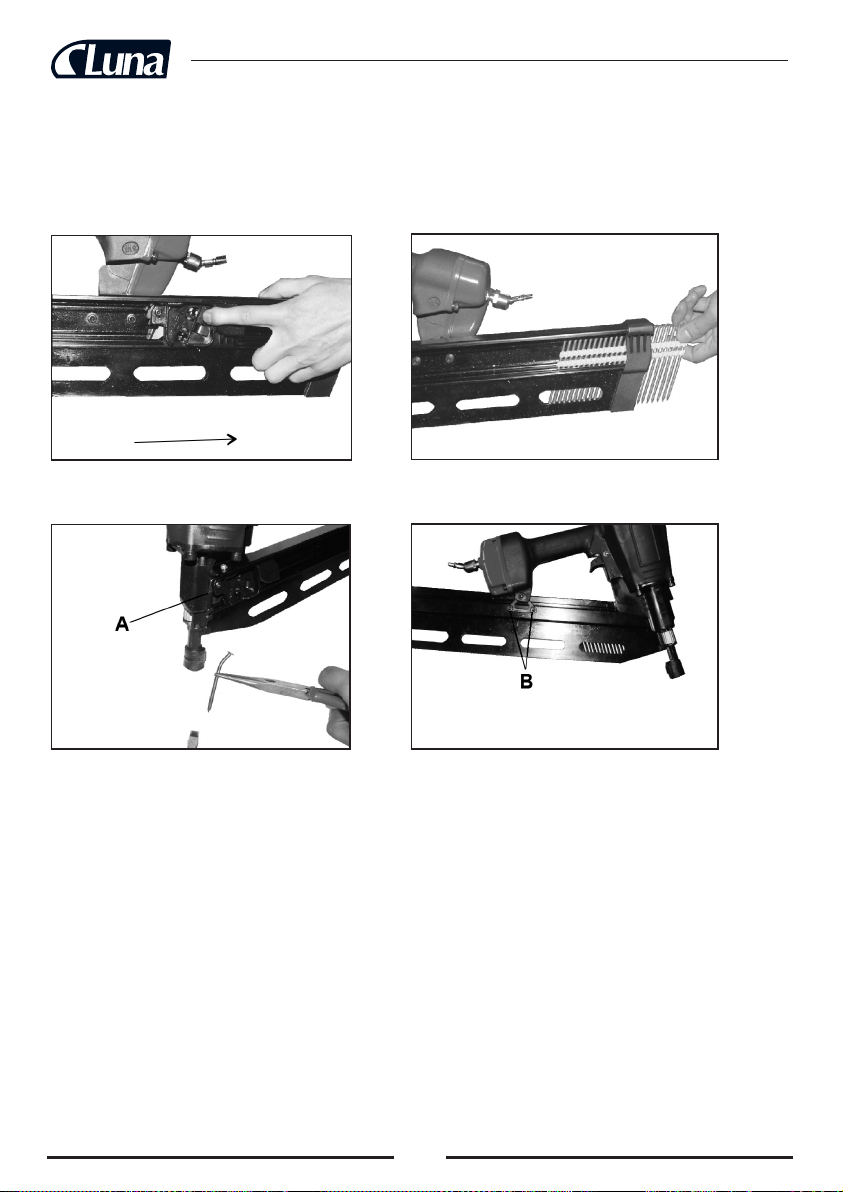

Joonis 6 Joonis 7
Joonis 8 Joonis 9
Korrapärane hooldus
Siseosade määrimiseks juhitakse õli püstolisse läbi õhu sisselaskeava. Soovitatav on
koguneb püstolisse ja pritsitakse naela laskmisel välja. Kasuta ainult pneumotööriistaõli.
2. Õlita vähese õliga kõiki liikuvaid detaile ja telgi.
3. Suruõhusüsteemis olev vesi ja mustus põhjustavad suruõhutööriista kiiret kulumist.
Parema töötulemuse saavutamiseks ja püstoli eluea pikendamiseks kasuta suruõhusüsteemis
filtrit ja õhuõlitajat. Filtril peab olema kasutatava seadme jaoks küllaldane läbilaskevõime.
Hoolda filtrit vastavalt filtri kasutusjuhendile.
4. Hoia tööriist puhas parema töötulemuse saavutamiseks ja ohutuse tagamiseks. Puhasta
19
Vigade kõrvaldamine
võid sa põhjustada raskeid inimvigastusi. Kõik remonditööd ja osade vahetused tuleb läbi
viia kvalifitseeritud isiku poolt või volitatud hoolduskeskuses.
20
Suomi
Käännös alkuperäisten ohjeiden
Sisältö
Yhteenveto
Tekniset tiedot
Turvallisuutta koskevat varoitukset ja huomautukset
Kokoonpano
Koneen liittäminen paineilmajärjestelmään
Kiinnittimien lataaminen
Tukoksen selvittäminen
Säännöllinen kunnossapito
Varaosaluettelo
Lue ohjeet kokonaan ennen koneen käyttämistä
Yhteenveto
lähellä.
Tekniset tiedot
Ominaisuus Arvo
FN2190P FN3490P
5 bar 5 bar
8 bar 8 bar
Naulojen kokoalue 2”~3-9/16” / 50~90 mm 2”~3-9/16” / 50~90 mm
Kapasiteetti 65-75 pcs 75-95 pcs
1/4" NPT 1/4" NPT
Ilmankulutus 48 l/min 48 l/min
Koneen paino 3.8 kg 3.7 kg
