MA lighting dot2 XL-B Installation guide

dot2 Node4
QuickMAnual
XVII.04 deutsch / english
Art. Nr. 1285M 00163

M A
LIGHTING

2
dot2
Node4
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität

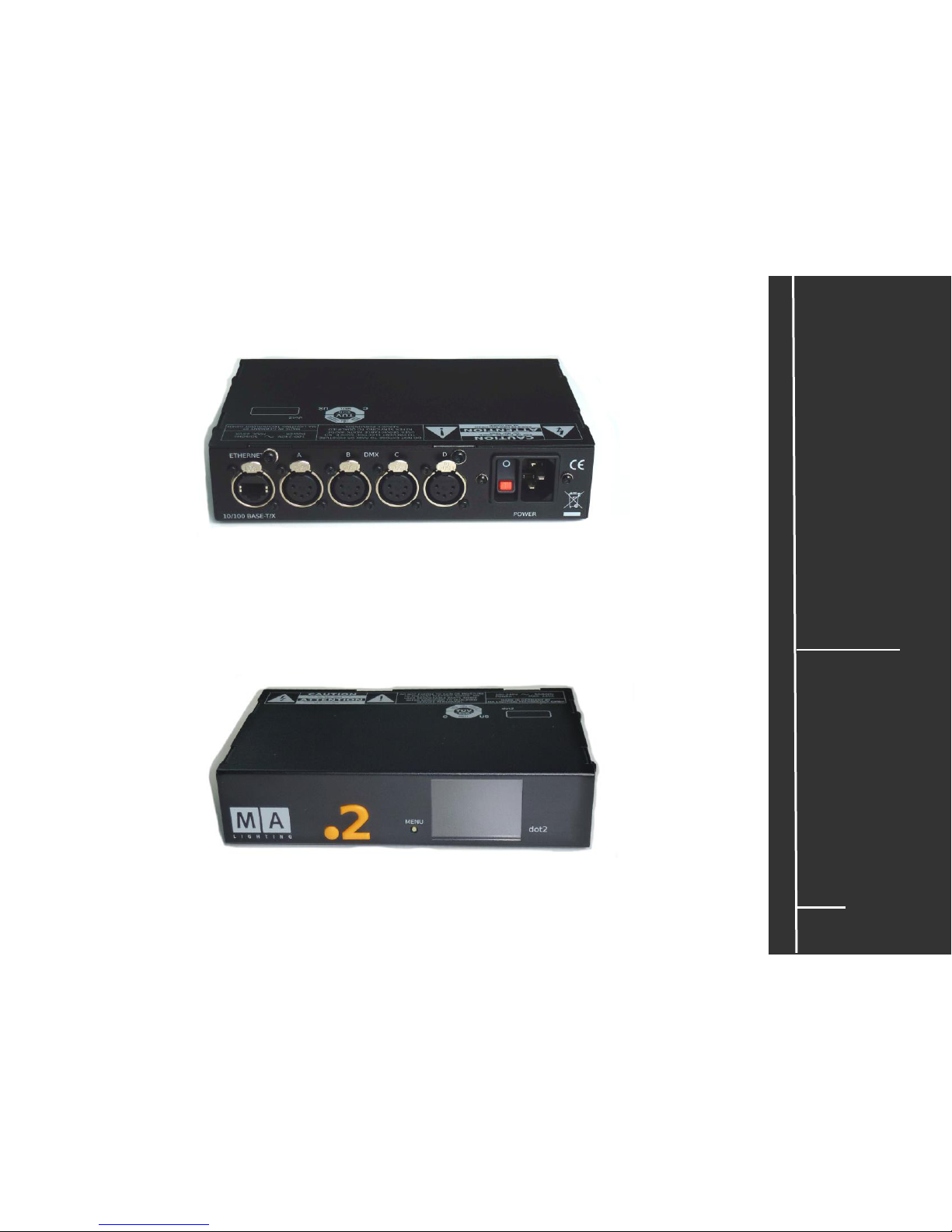

Der dot2 Node4 wandelt Daten, die über Ethernet übertragen werden, in DMX512 –Signale zur
Ansteuerung von Leuchten um. Der dot2 Node4 ist für den Tour-Alltag, aber auch für Installationen
konzipiert und daher mit einem robusten Stahlgehäuse ausgestattet. Neben einem Menü-Knopf
befinden sich auf der Vorderseite für eine einfache und schnelle Übersicht ein 2" TFT-Display. Auf der
Geräterückseite sind der Hauptschalter sowie vier DMX-Anschlüsse untergebracht. Der dot2 Node4
lässt sich vollständig über eine dot2 Konsole oder dot2 onPC konfigurieren.

3
dot2
Node4
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität

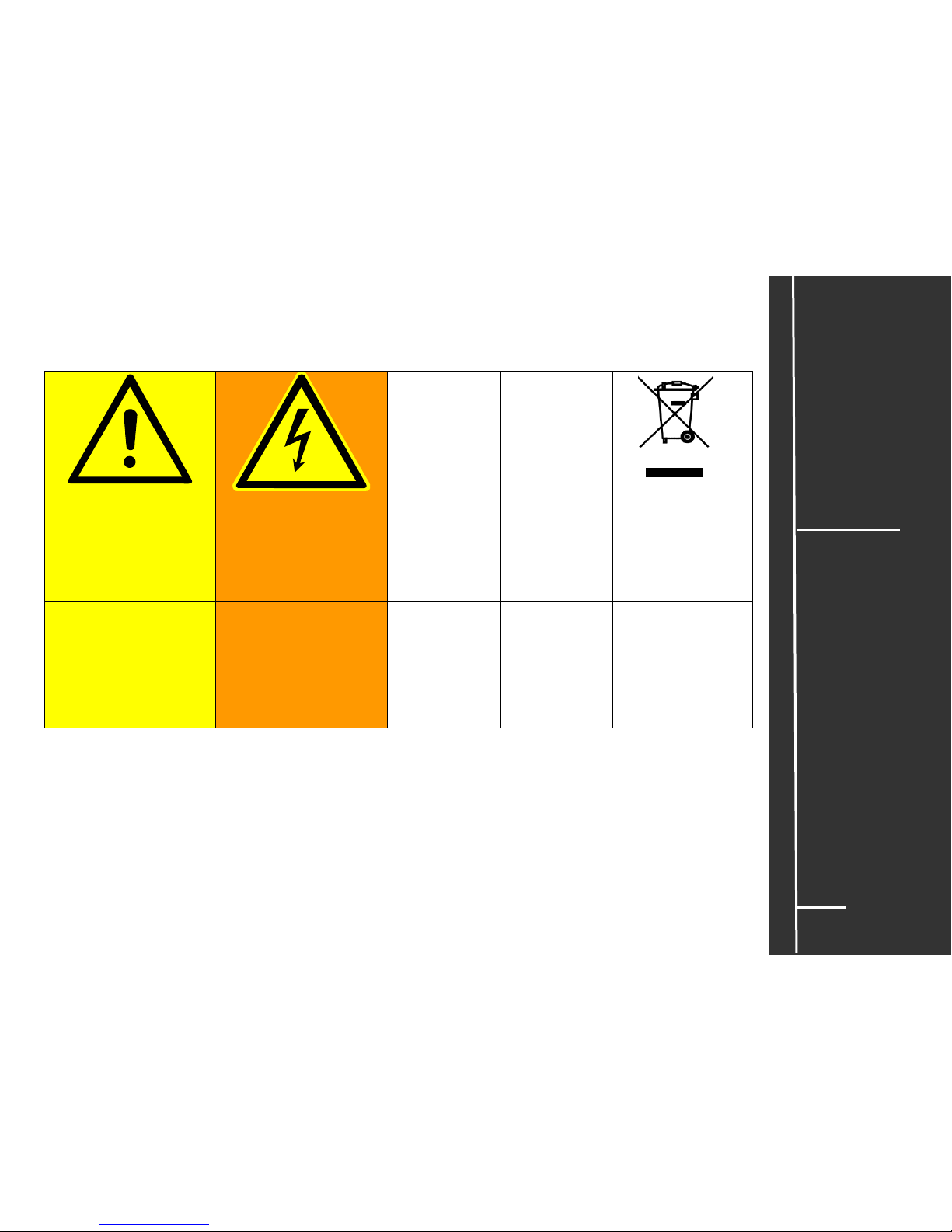

Bestimmungsgemäßer Gebrauch
Die gesamte dot2 Produktpalette ist für die Steuerung von allen Arten von Lichttechnik bestimmt. U.a.
für konventionelles Licht, bewegte Lampen, LED, Video und ähnliche Medien durch Steuerung mit
DMX Signalen. Und darf ohne schriftliche Zustimmung der MA Lighting Technology GmbH nicht zu
anderen Zwecken verwendet werden.
Der dot2 Node4 ist eine Sonderform innerhalb der MA dot2 Produktpalette. Das Gerät kann nur in
Verbindung mit einer dot2 onPC –Software, die auf einem PC oder Laptop installiert sein muss, oder
in Verbindung mit einer dot2 Konsole betrieben werden.
Transport, Betrieb und Wartung dürfen nur von Personen ausgeführt werden, die für die jeweilige
Tätigkeit qualifiziert sind. Die Sicherheitshinweise und die Betriebsgrenzen müssen immer eingehalten
werden.
Hersteller: MA Lighting Technology GmbH
Dachdeckerstraße 16
D –97297 Waldbüttelbrunn
Mehr Informationen und detaillierte Manuals für die unter: www.malighting.com
Die häufigsten gestellten Fragen (FAQ) finden sie auf www.malighting.com, oder schicken Sie uns eine
E-Mail mit Ihren Kontaktdaten und Ihrer Anfrage an [e-mail] E-Mail-Service ist
während der regulären Geschäftszeiten erreichbar.
In dringenden Notfällen nehmen Sie bitte Kontakt zu Ihrem nächsten Distributor auf.

4
dot2
Node4
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
Spezifikation
4 DMX –OUT (XLR 5 pin) an der Rückseite.
Ethernet RJ 45 Netzwerk-Anschluss 10/100 BASE-T/X
Zum Anschluss an einen PC oder Laptop (direkt oder über einen Switch)
Channels 2048 Channels (4 x 512 Channels)
2“ TFT Farbmonitor
Kann nur zusammen mit einem Laptop / PC mit installierter dot2 onPC Software oder einer dot2
Konsole betrieben werden
Hinweis: Das dot2 –System kann maximal 4096 Channels verarbeiten, unabhängig ob ein Gerät
solo arbeitet oder ob sich mehrere Geräte in einer Session befinden.
