Mac Mah FLAT PAR 7 x 12W 6in1 User manual

1
-FLAT PAR-
7 x 12W 6in1

2
MODE D’EMPLOI – USER MANUAL
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser
cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux.
Cet appareil FlatPar doit être installé avec un crochet solide et de dimension
adéquate au poids supporté. L’appareil doit être vissé au crochet et serré
convenablement afin d’éviter toute chute due aux vibrations produites par la
machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une
élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche)
peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
2-Présentation du FLAT PAR :

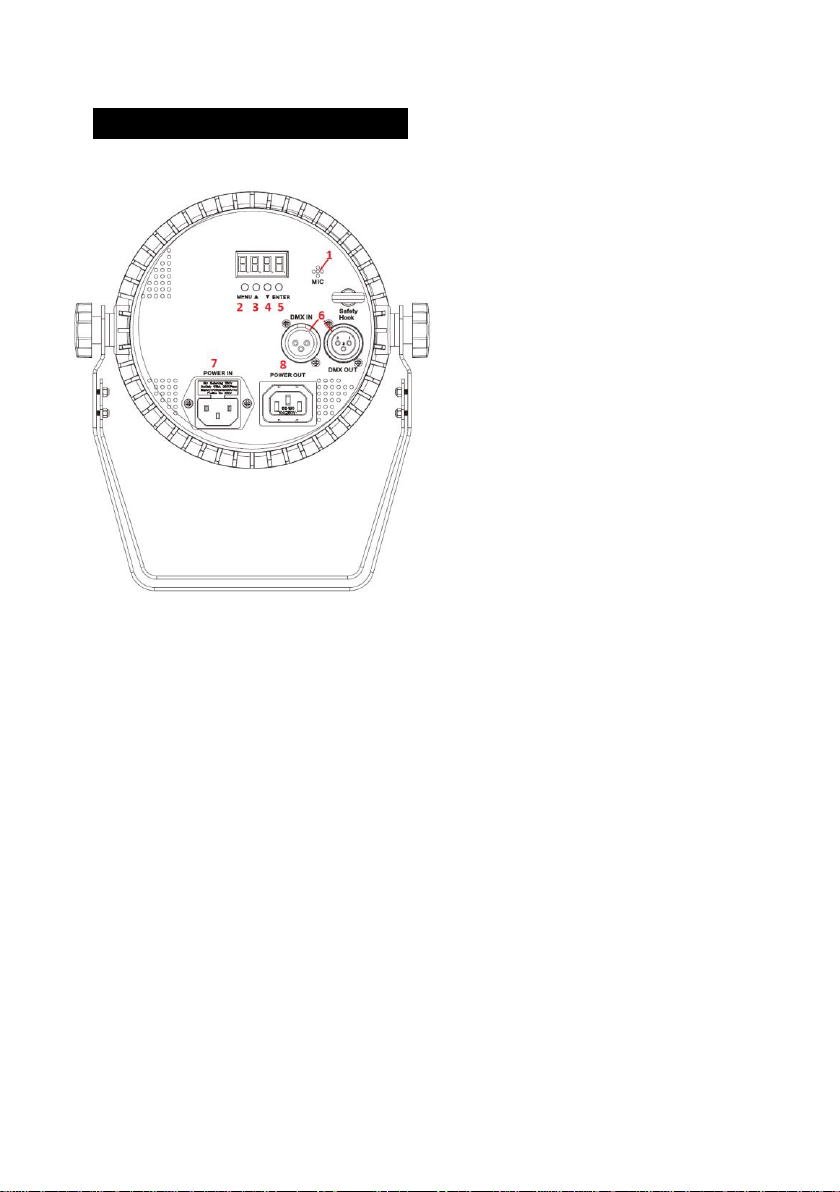

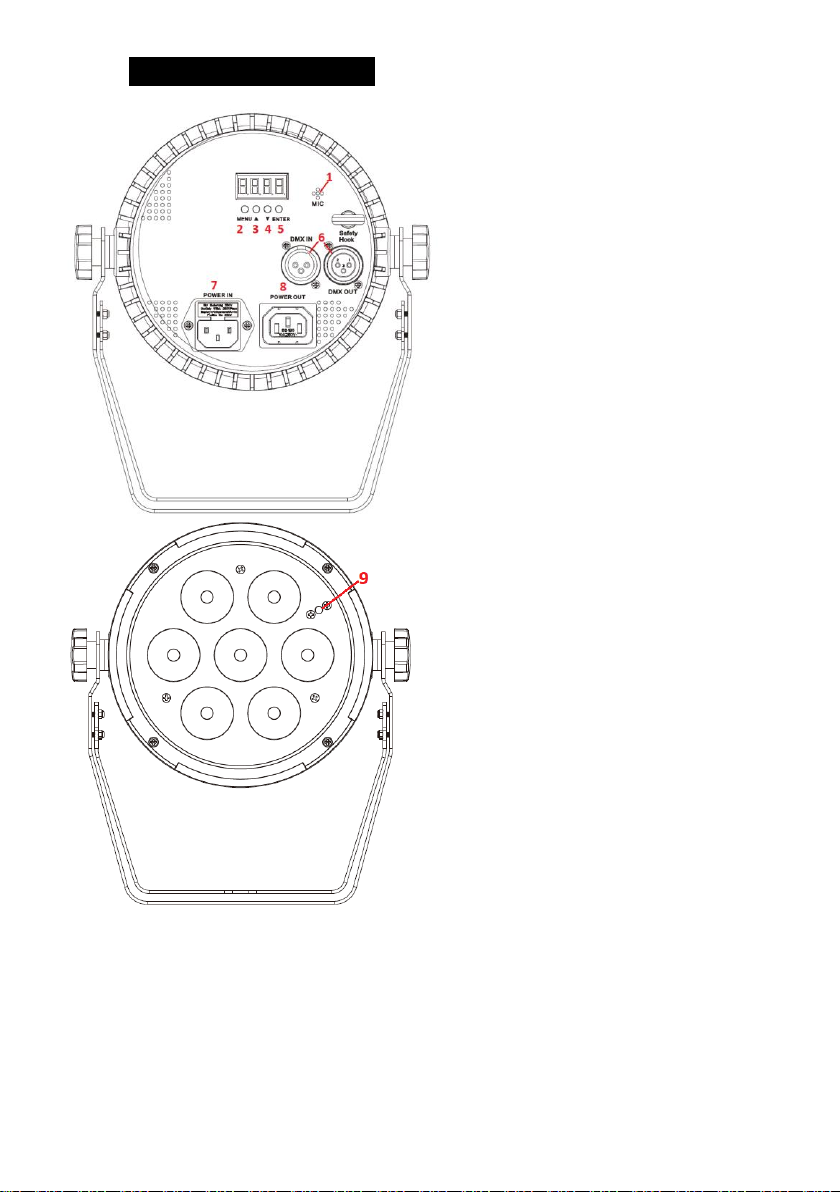

4
Boutons :
1. Microphone pour la détection musicale
2. MENU : Pour accéder aux fonctions. Permet également de revenir en arrière
dans la navigation.
3. UP : Navigation dans les menus vers le haut
4. DOWN : Navigation dans les menus vers le bas
5. ENTER : Pour la validation et accès au menu
6. DMX input & output : Pour la connexion du câble DMX d’arrivée et de sortie
(type XLR 3 broches).
7. Connecteur d’alimentation IN
8. Connecteur d’alimentation OUT pour le repiquage d’un autre FLAT PAR

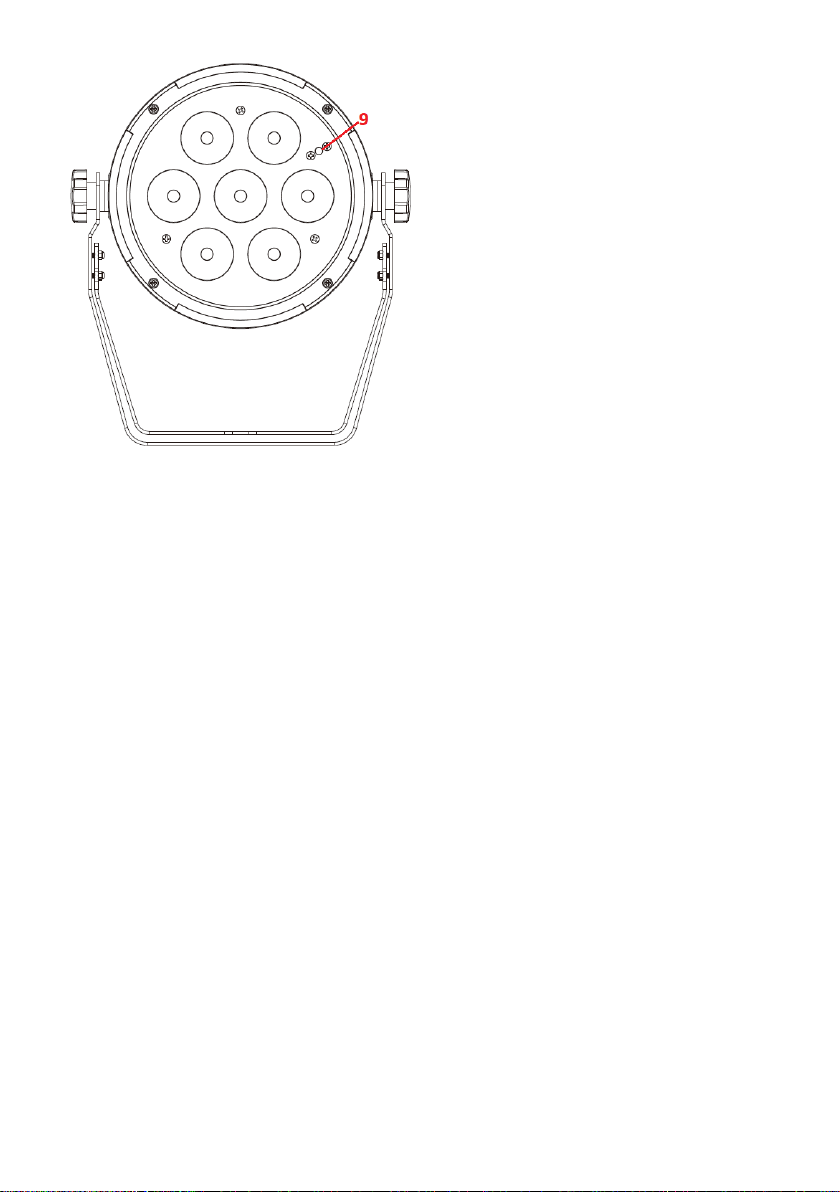

9. Capteur infra rouge pour la réception du signal de la télécommande

5
3- Dimensions du FLAT PAR
4- Caractéristiques techniques
Alimentation ：AC100-240V 50/60Hz
Fusible：T1A/250V
Sources lumineuses：7 x LED 12W RGBWA/UV 6 en 1
Angle du faisceau lumineux : 25 degrés
Boitier ABS
Canaux DMX：4 ou 10 canaux
Consommation max : 48W
Dimensions du carton：L 270 × l 252 × H90mm
Poids brut：1.6 kg
Ce projecteur intelligent respecte les normes européenne en
vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

6
5- Modes de Fonctionnement
Sélection du Mode de fonctionnement
Mode
Programme
Description
Auto
Au-1
Programme Auto 1
Au-2
Programme Auto 2
Au-3
Programme Auto 3
Sound
So-1
Programme activé par le son 1
So-2
Programme activé par le son 2
So-3
Programme activé par le son 2
Speed
SP 1—SP9
Réglage de la vitesse du programme

7
De lent (1) à rapide (9)
Sensitivity
Se 1—Se9
Réglage de la sensibilité du micro
Silent scene
OFF
La lumière reste allumée lorsqu’il y a un
silence en mode musical
ON
La lumière s’éteint lorsqu’il y a un
silence en mode musical
InFr
ON
Activer le récepteur de télécommande
Infra rouge
OFF
Désactiver le récepteur de
télécommande Infra rouge
Addr
4CH
Mode DMX 4 canaux
10CH
Mode DMX 10 canaux
Slave
Slav
Mode esclave
RGB
Rouge
Réglage de l’intensité de la couleur
rouge en mode manuel de faible (0) à
haute (255)
Vert
Réglage de l’intensité de la couleur verte
en mode manuel de faible (0) à haute
(255)
Bleu
Réglage de l’intensité de la couleur bleu
en mode manuel de faible (0) à haute
(255)
Blanc
Réglage de l’intensité de la couleur
blanc en mode manuel de faible (0) à
haute (255)
Ambre
Réglage de l’intensité de la couleur
ambre (orange) en mode manuel de
faible (0) à haute (255)
UV
Réglage de l’intensité de la couleur UV
(Ultraviolet) en mode manuel de faible
(0) à haute (255)
Color
C1
Rouge
C2
Vert
C3
Bleu
C4
Blanc
C5
Ambre

8
C6
UV
C7
Rouge + Vert
C8
Vert + Bleu
C9
Bleu + Blanc
C10
Blanc + Ambre
C11
Ambre + UV
C12
Rouge + Bleu + UV
C13
Vert + Ambre
C14
Rouge + Vert + Bleu
C15
Rouge + Vert + Bleu + Blanc
Dimming
dim 1—dim9
Valeur du gradateur ajustable de basse
(1) à haute (255)
A. Utilisation en mode AUTO ou SON avec fonction Maître/Esclave.
En MODE Maître /Esclave, le 1er FLAT PAR commande les suivants. Ce mode est très
pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat. Les
appareils suivants doivent être sélectionnés en « SLAV ». Pour cela, les FLAT PAR
doivent être branchés entre eux avec un câble DMX XLR.
Le mode Auto ou Son désiré doit alors être sélectionné sur le 1er FLAT PAR et sera
dupliqué sur les autres FLAT PAR relié entre eux si les autres FLAT PAR sont en mode
« SLAV »
B. Utilisation en mode DMX
Ce mode permet de contrôler votre FLATPAR avec un contrôleur DMX.
Il faut d’abord « adresser» chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser « Addr » puis A001, appuyez sur ENTER, puis avec
les touches DOWN et UP, sélectionnez l’adresse DMX désirée. Appuyez sur ENTER pour
valider cette valeur
Protocole DMX 4 canaux :
CH1
0~9
Pas de fonction
10~19
Rouge
20~29
Vert

9
30~39
Bleu
40~49
Blanc
50~59
Ambre
60~69
UV
70~79
Rouge + Vert
80~89
Rouge + Bleu
90~99
Rouge + Blanc
100~109
Rouge + Ambre
110~119
Rouge + UV
120~129
Vert +Bleu
130~139
Vert + Blanc
140~149
Vert + Ambre
150~159
Vert +UV
160~169
Bleu + Blanc
170~179
Bleu + Ambre
180~189
Bleu + UV
190~199
Blanc + Ambre
200~209
Blanc + UV
210~219
Ambre +UV
220~229
Rouge +Vert + Bleu
230~239
Rouge + Bleu + Ambre
240~259
Vert + Blanc + UV
250~255
Rouge +Vert +Bleu + Blanc +Ambre +UV
CH2
0~9
Pas de fonction
10~255
Stroboscope (de lent à rapide）
CH3
0~9
Pas de fonction
10~199
MODE Auto DMX
200~255
MODE Son DMX
CH4
0~255
Vitesse MODE Auto - Son（de lent à rapide）

10
Protocole DMX 10 canaux :
CH1
0~255
Rouge
CH2
0~255
Vert
CH3
0~255
Bleu
CH4
0~255
Blanc
CH5
0~255
Ambre
CH6
0~255
UV
CH7
0~255
Dimmer
CH8
0~9
Pas de fonction
10~255
Stroboscope（de lent à rapide）
CH9
0~9
Pas de fonction
10~199
MODE Auto DMX
200~255
MODE Son DMX
CH10
0~255
Vitesse MODE Auto - Son（de lent à rapide）

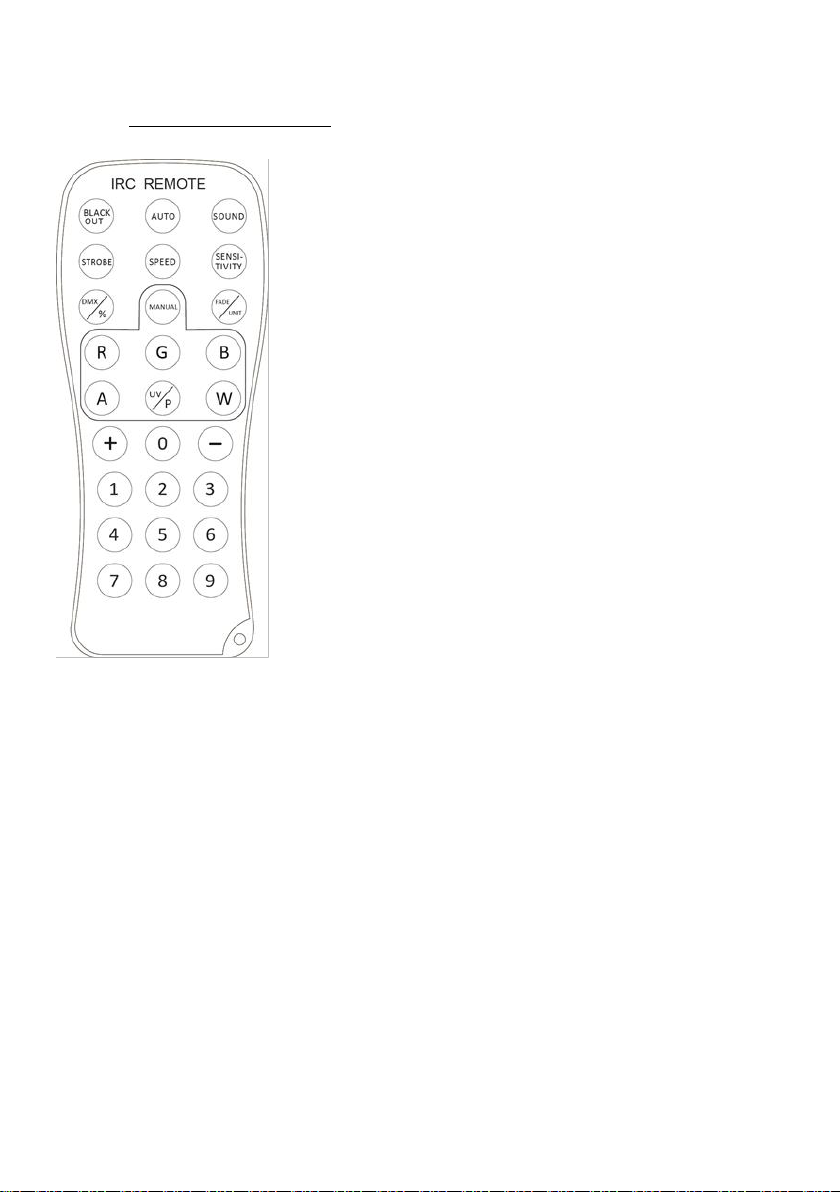

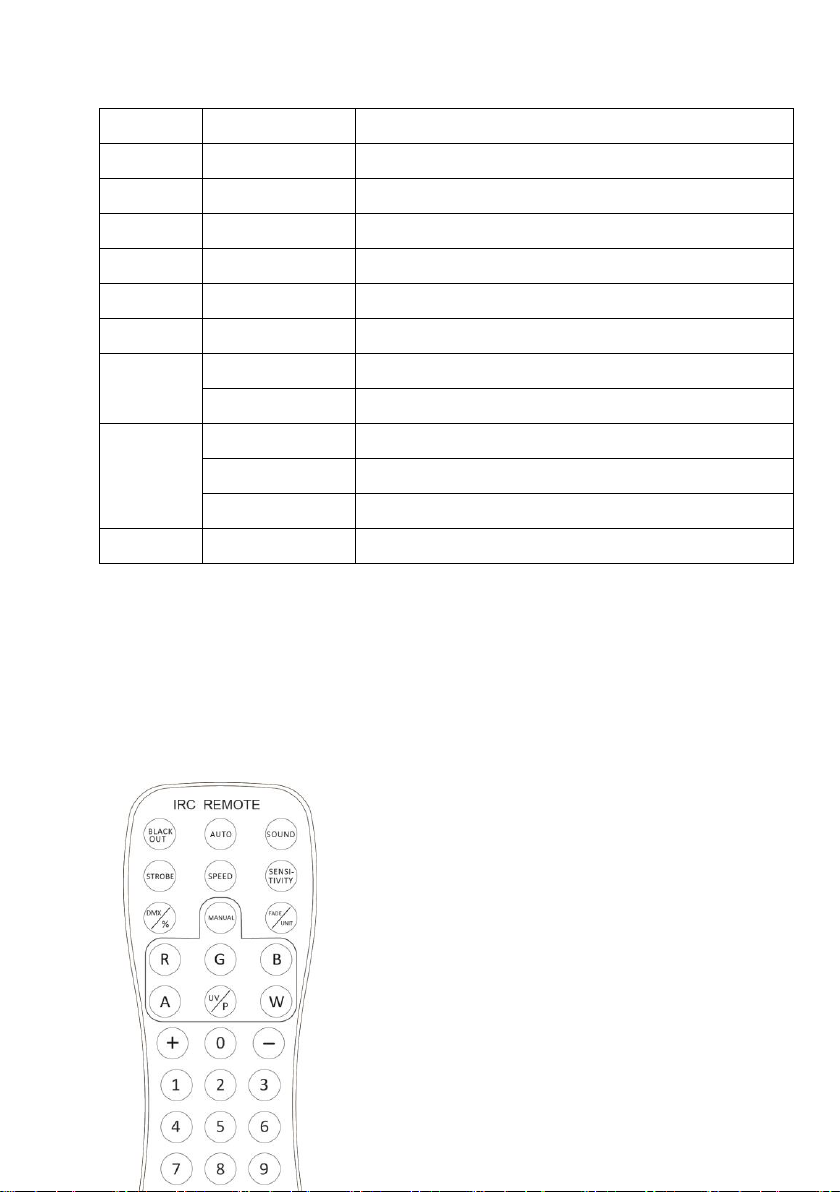

C. Utilisation avec télécommande IR :

11
Blackout : Allume / Eteint le projecteur
Auto : Mode Automatique : AUTO > +/- pour choisir le mode AUTO désiré
Sound : Mode détection musicale : SOUND > +/- pour choisir le mode SON désiré
Strobe : Pour ajuster la vitesse du STROBE en Mode AUTO ou SON : STROBE > +/-
Speed : Pour ajuster la vitesse du mode AUTO ou SON : SPEED > +/-
Sensitivity : Sensibilité du micro : SENSITIVITY > +/-
DMX / % : Pour passer en mode DMX
Manual : Pour contrôler manuellement l’intensité des différentes couleurs
(R-G-B-A-UV-W)
Fade / Unit : Mode Fondu / Mode changement de couleur auto
R : Pour régler l’intensité du Rouge en mode manuel : MANUAL > R > +/-
G: Pour régler l’intensité du Vert en mode manuel : MANUAL > G > +/-
B : Pour régler l’intensité du Bleu en mode manuel : MANUAL > B > +/-
A : Pour régler l’intensité du Ambre en mode manuel : MANUAL > A > +/-
UV : Pour régler l’intensité de UV en mode manuel : MANUAL > UV > +/-
W: Pour régler l’intensité du Rouge en mode manuel : MANUAL > W > +/-
+ : Incrémente le paramètre choisi (Vitesse du Strobe, sensibilité du micro,
intensité de la couleur R, G, B, W, A ou UV vitesse du mode Jump).
-: Décrémente le paramètre choisi(Vitesse du Strob, sensibilité du micro,
intensité de la couleur R,G,B,W, Y ou UV vitesse du mode Jump).

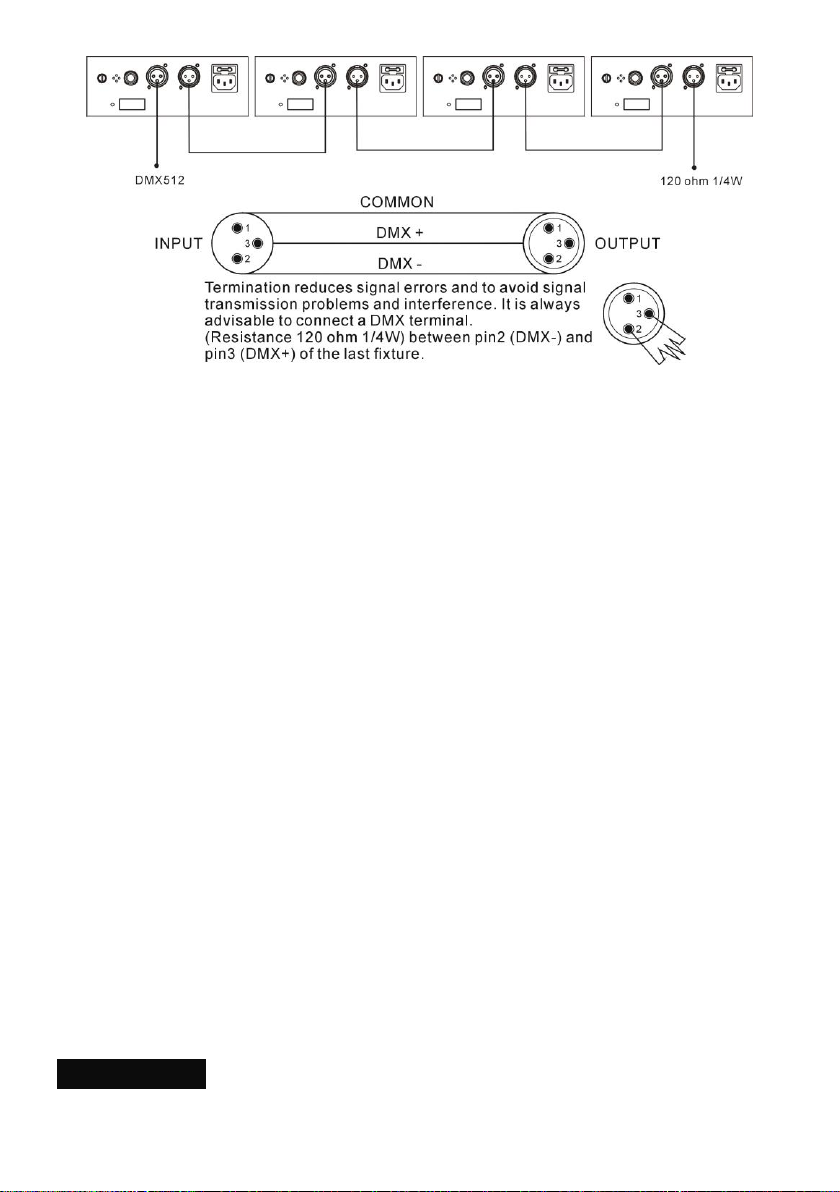

6. Mode DMX (Connexion DMX)

12
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX. (voir tableau ci-dessus).
7- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil FLAT

13
PAR.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
8- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

14
English
1- Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the
fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40°. Don’t operate it where the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled
people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. There are no user serviceable parts inside
the fixture.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture
to rain or moisture.
Do not look directly at the LED light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use
a safety cable that can hold 12 times of the weight of the unit when installing
the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.

15
2. FLAT PAR Description

16
Buttons:
1: Microphone: Receive music for the sound mode
2: MENU: Select functions
3: UP: Increase parameter
4: DOWN: Decrease parameter
5: ENTER: Enter submenu
6: DMX In & Out
7: Input Power connector
8: Output Power connector
9: Infrared receiver to receive signal from IR remote
3- FLAT PAR Dimension

17
4- Technical Specifications
Power supply：AC100-240V 50/60Hz
Fuse：F3A/250V
Power Supply：IEC Input/output block
Light source：12 Watt 6 in one LEDS, RGBWA/UV
Beam Angle: 25 degrees
DMX Channels：4 or 10 DMX channels selectable
Packing Dimensions ：L 270 × l 252 × H90mm
Gross Weight：1.6 kg
This BoomToneDJ fixture is complying with European standards : EN 2014/30/EU,
EN 2011/65/EU, EN 2014/35/EU.
5- Menu
Mode
Program
Description
Auto
Au-1
Auto program 1
Au-2
Auto program 2
Au-3
Auto program 3
Sound
So-1
Sound program 1
So-2
Sound program 2
So-3
Sound program 3
Speed
SP 1—SP9
Speed value for program adjustable
Sensitivity
Se 1—Se9
MIC value adjustable
Silent scene
OFF
The fixture is open light on music by Sound
program
ON
The fixture is closed light on music by Sound
program
InFr
ON
Enable IR remote signal receiving.
OFF
Disenable IR remote signal receiving.
Addr
4CH
4 channels DMX mode
10CH
10 channels DMX mode
Slave
Slav
Slave
RGB
Red
0~255
Green
0~255

18
Blue
0~255
White
0~255
Amber
0~255
UV
0~255
Color
C1
Red
C2
Green
C3
Blue
C4
White
C5
Amber
C6
UV
C7
Red + Green
C8
Green + Blue
C9
Blue + White
C10
White + Amber
C11
Amber + UV
C12
Red + Blue + UV
C13
Green + Amber
C14
Red + Green + Blue
C15
Red + Green + Blue + White
Dimming
dim 1—dim9
Dimming value for program adjustable
A. By Master/Slave built-in program function.
By linking the units in master/slave connection, the first unit will control the other units
to give an automatic, sound activated, synchronized light show. This function is good
when you want an instant show. You have to set the first unit in Automatic, sound
activated mode. Its DMX input jack will have nothing plugged into it. The other units will
have to select SLAV , Their DMX cables plugged into the DMX input jacks (daisy chain)
and the slave led lights will constantly on.
B. By universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1
to 512 channel so that the units can receive DMX signal.
Press the MENU, then find Addr, press ENTER, when the 1 is showing on the display.
Pressing ENTER. Use DOWN and UP button change the DMX512 address.

19
C. By IR remote controller :
BLACK OUT Mode
1. Press BLACK OUT off existing modes, Press BLACK OUT return the last modes.
AUTO Mode
Automatic mode will enable you to run the automatic programs on the product.
To turn on Automatic mode:
1. Press <AUTO> on the IRC.
2. Press <+> or <–> to choose between the different auto programs.
SOUND Mode
Sound-Active mode will enable the product to respond to the music.
To turn on Sound-Active mode:
1. Press <SOUND> on the IRC.
2. Press <+> or <–> to choose between the different SOUND programs.
STROBE Mode
To adjust the strobe speed of the automatic program and the sound active program.
1. Press <STROBE> on the IRC.
2. Press <+> or <–> to either increase or decrease the speed of the program.
3. Press <STROBE> again to turn off the strobe.
SPEED Mode

20
To adjust the speed of the automatic program and the sound active program.
1. Press <SPEED> on the IRC.
2. Press <+> or <–> to either increase or decrease the speed of the program.
SENSITIVITY Mode
To adjust sound sensitivity for in Sound-Active mode
1. Press <SENSITIVITY> on the IRC.
2. Press <+> or <–> to either increase or decrease sound sensitivity.
DMX/% Mode
To enable DMX or disable DMX on the product
Manual Mode
To manually control the RGBWAUV percentage:
1. Press <MANUAL> on the IRC.
2. Press <R>, <G>, <B>, <W>, <A>, or <UV> (red, green, blue, white, amber, or UV) to
choose your color.
3. Press <+> or <–> to either increase or decrease to choose your color.
FADE Mode
To adjust the FADE speed of the automatic program, the sound active program and the
manual mode.
1. Press <FADE> on the IRC.
2. Press < FADE > again to turn off the FADE.
Number 1~9
To adjust the brightness value of the automatic program, the sound active program and
Manual Mode.
Press digit <1> to <9> to change different brightness on the device.
DMX Protocole 4 channels mode :
CH1
0~9
No function
10~19
Red
20~29
Green
30~39
Blue
40~49
White
50~59
Amber
60~69
UV
70~79
Red +Green
80~89
Red + Blue
90~99
Red + White
100~109
Red + Amber
