MadBoy TONER 2 User manual

OWNER’S MANUAL
DIGITAL KEY CONTROL
TONER 2
WWW.MADBOY-AUDIO.COM
TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2
ENGLISH

WWW.MADBOY-AUDIO.COM
2
Safety Instructions

For Geeks
ŸHigh Performance 24-bit Digital Signal Processor.
ŸDigital Key Control +/- 5 semitones.
ŸLED indicators for currently used key.
ŸTwo analog RCA inputs for audio and video.
ŸInput selection switches with LED indicators for selecting AV channel.
ŸTwo analog RCA outputs for connecting to mixer or mixing amplifier.
ŸCompact size.
Inputs:
ŸTwo analog RCA audio inputs
ŸTwo RCA video inputs
Outputs:
ŸTwo analog audio outputs
§1 x RCA
§1 x 1/8" / 3.5 mm TRS jack
ŸTwo RCA video outputs
Package includes:
TONER 2 (1)
TONER
AV 1 AV 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
b#
DIGITAL KEY CONTROL
TONE R 2
OWNE R’S MANUAL
WWW.MADBOY-AUDIO .COM
USER MANUAL (1) POWER SUPPLY (1)
RCA CABLE (1) 1/8" TRS JACK -
RCA CABLE (1)
WWW.MADBOY-AUDIO.COM
3
TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2
DESIGNED IN FINLAND

TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2

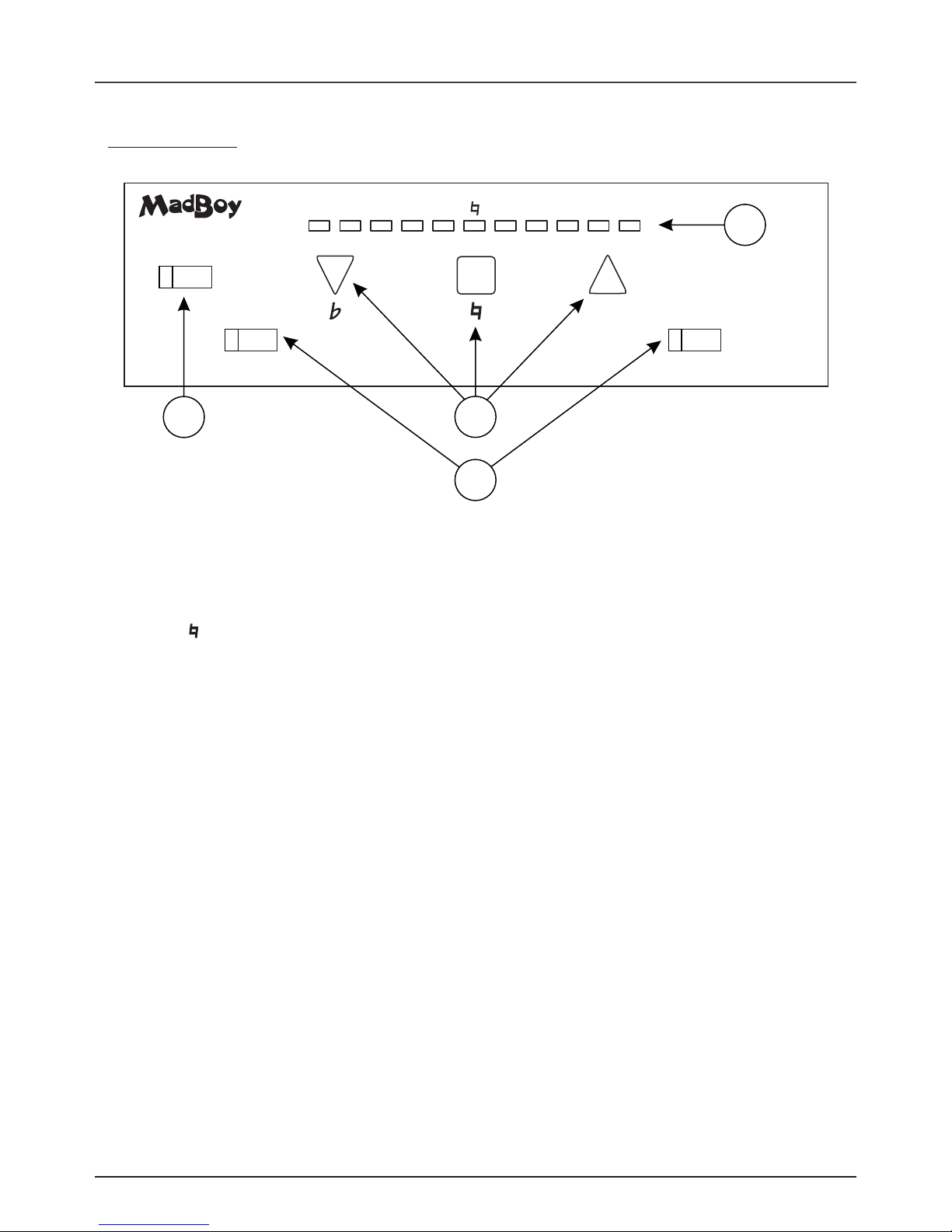

Front Panel
13
2
4
1. Power ON / OFF button.
2. AV 1 / AV 2 input channel selection buttons. Press to select the audio source.
3. Digital Key Control setting buttons.
Press b button to decrease key by one semitone.
Press button to reset key back to neutral.
Press # button to increase key by one semitone.
4. LED indicators indicates the currently used key.
WWW.MADBOY-AUDIO.COM
4
Getting Started

Back Panel
VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODEL:TONER 2
WWW.MADBOY-AUDIO.COM
POWER SUPPLY:AC 15V, 700mA
SERIAL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
321 5

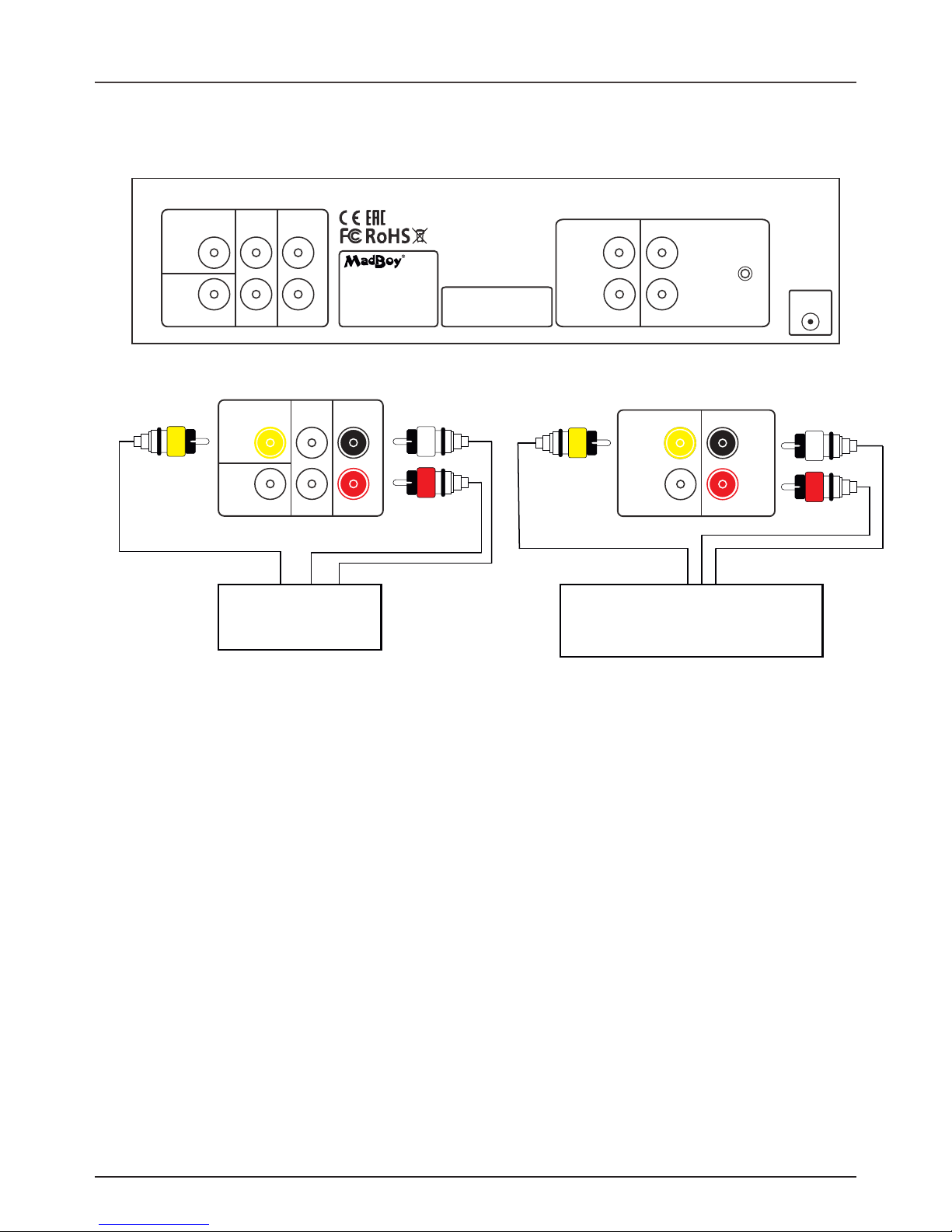

1. AV 1 / AV 2 video inputs. For connecting composite video from the DVD player with RCA
cable. Two different video sources can be connected.
2. AV 1 / AV 2 audio inputs. For connecting the DVD / CD player or PC as an audio source
with RCA cable. Two different audio sources can be connected.
3. Video and audio outputs. For connecting video to the television and audio to the mixer or
mixing amplifier with RCA cable.
4. 1/8" / 3.5 mm TRS jack audio output. For connecting audio to the active speakers.
5. Connect the power adapter (AC 15 V / 700 mA) here.
3 4
WWW.MADBOY-AUDIO.COM
5
Getting Started

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODEL:TONER 2
WWW.MADBOY-AUDIO.COM
POWER SUPPLY:AC 15V, 700mA
SERIAL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WWW.MADBOY-AUDIO.COM
6
Getting Connected: Basic Connection Example
DVD PLAYER
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
VIDEO AUDIO
AV OUTPUTS
L
R
MIXER /
MIXING AMPLIFIER
TONER 2 BACK PANEL
Hox! Microphones must be connected to mixer or mixing amplifier connected
after the Toner 2 Key Control device.

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODE L:TONER 2
WWW.MA DBOY-AUDI O.COM
POWE R SUPPLY:AC 15V, 700mA
SERI AL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
ANT. A
FREQ. FREQ.
ANT. B
MIC 2 IN MIC 1 IN VIDEO L R VIDEO L R
DC IN
INPUT OUTPUT
1. MFP-1000 karaoke player as an audio source and U-REMIX mixer.
MFP-1000 BACK PANEL
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
VL R
VLR
VIDEO AUDIO
AV OUTPUTS
L
R
WWW.MADBOY-AUDIO.COM
7
Getting Connected: Connection Examples
VIDEO L R
INPUT
L
R
V
L
R
VIDEO L R
OUTPUT
TONER 2 BACK PANEL
U-REMIX BACK PANEL
ACTIVE SPEAKERS /
AMPLIFIER
TV
UNBALANCED
MICROPHONE CABLE
(XLR - 1/4" TS PLUG)
L= LEFT
= RIGHT
= VIDEO

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODE L:TONER 2
WWW.MA DBOY-AUDI O.COM
POWE R SUPPLY:AC 15V, 700mA
SERI AL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
ANT. A
FREQ. FREQ.
ANT. B
MIC 2 IN MIC 1 IN VIDEO L R VIDEO L R
DC IN
INPUT OUTPUT

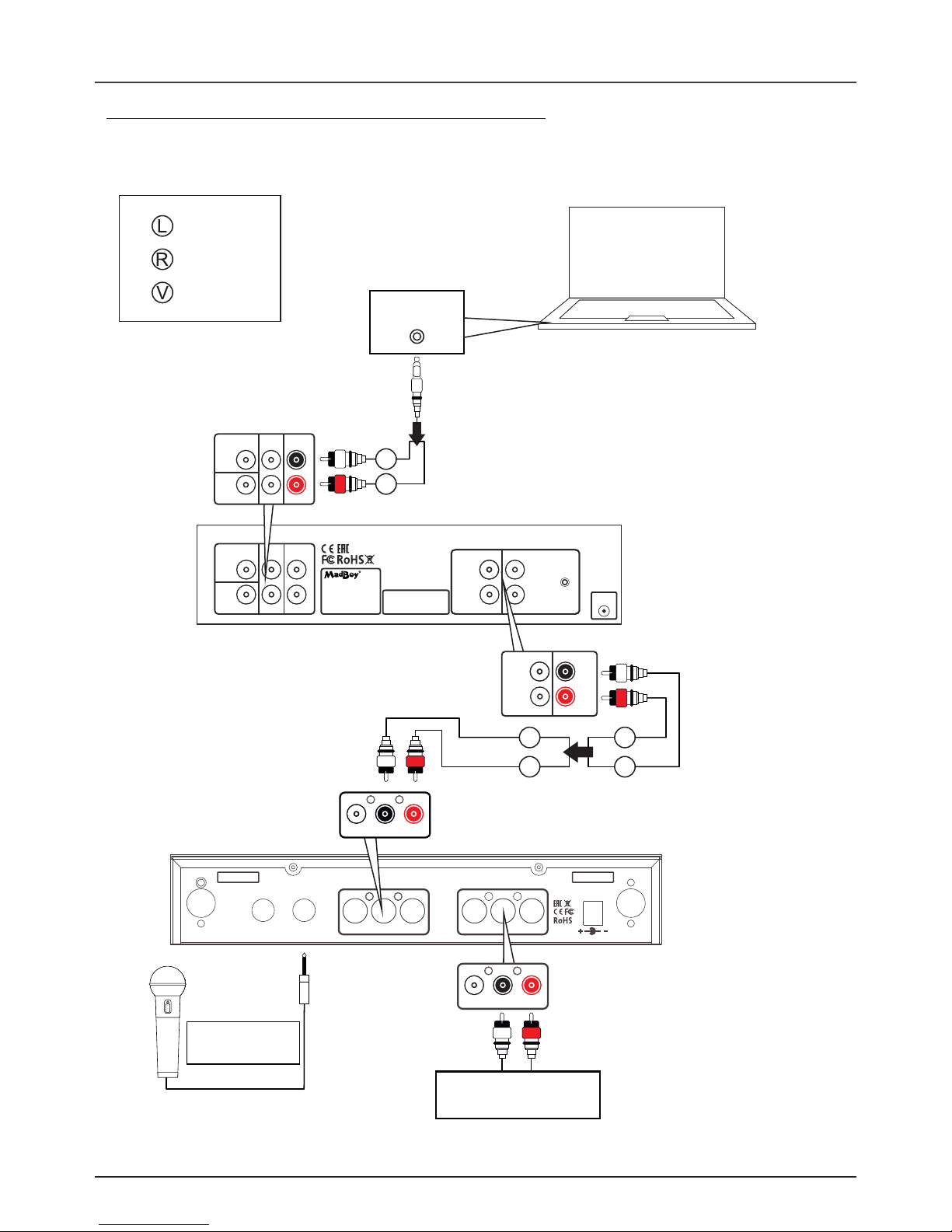

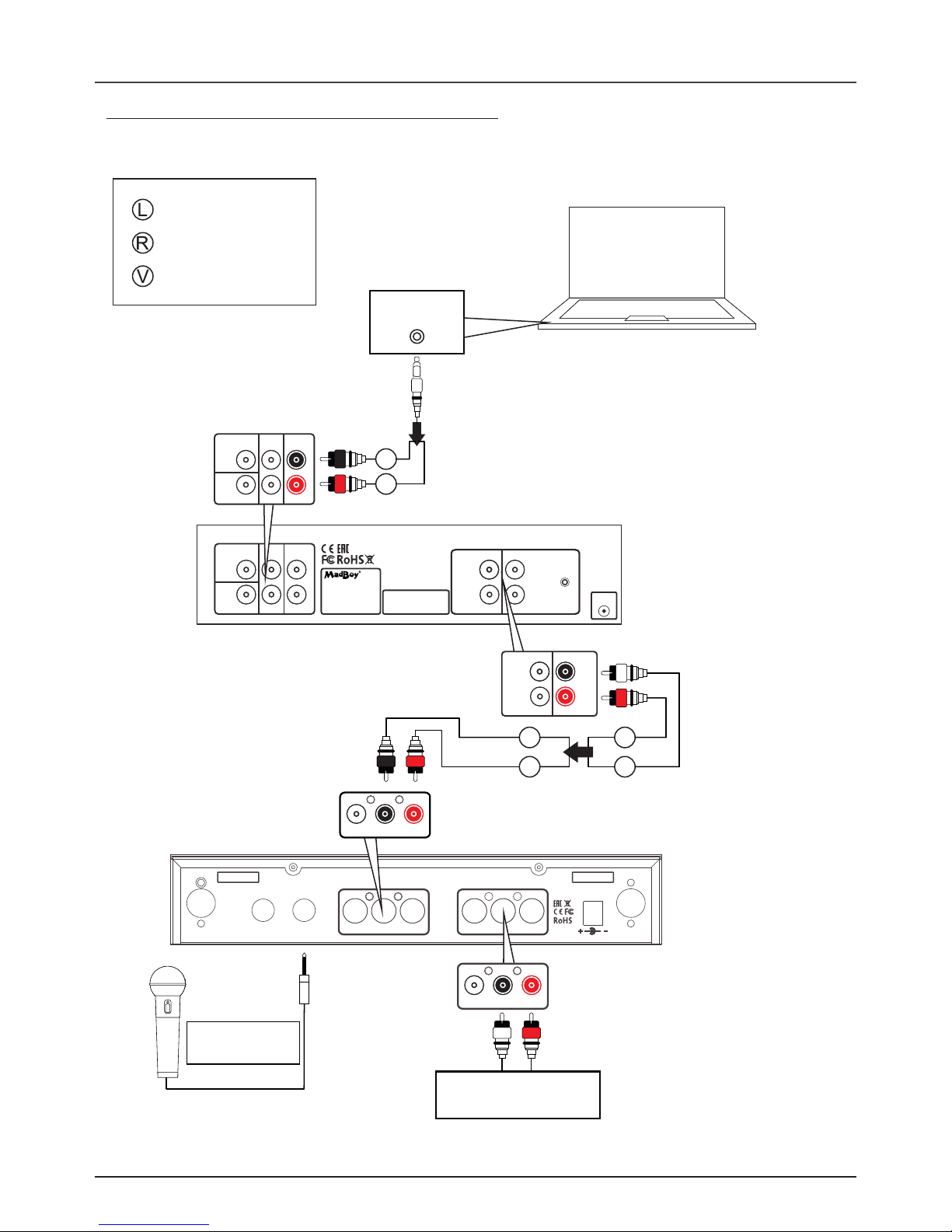

2. Computer as an audio source and U-REMIX mixer.
VIDEO AUDIO
AV OUTPUTS
L
R
WWW.MADBOY-AUDIO.COM
Getting Connected: Connection Examples
VIDEO L R
INPUT
L
RL
R
VIDEO L R
OUTPUT
TONER 2 BACK PANEL
U-REMIX BACK PANEL
ACTIVE SPEAKERS /
AMPLIFIER
UNBALANCED
MICROPHONE CABLE
(XLR - 1/4" TS PLUG)
COMPUTER
WITH 1/8" / 3.5 mm
TRS JACK OUTPUT
1/8" / 3.5 mm
STEREO OUTPUT
JACK
1/8" / 3.5 mm
TRS PLUG -
RCA CABLE
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
L
R
L= LEFT
= RIGHT
= VIDEO
8

WWW.MADBOY-AUDIO.COM
Technical Specifications
Power:
Power input: AC 15 V, 700 mA
Power consumption: 5 W (normal operation), <0.5W (standby)
Dimensions: (W) 170 mm x (D) 120 mm x (H) 60 mm
9

WWW.MADBOY-AUDIO.COM

KÄYTTÖOPAS
DIGITAALINEN TRANSPONOINTILAITE
TONER 2
WWW.MADBOY-AUDIO.COM
TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2
SUOMI

WWW.MADBOY-AUDIO.COM
2
Turvaohjeet
Graafisten symbolien selitykset
Tasasivuisen kolmion sisällä ole-
van salaman tarkoitus on varoittaa
käyttäjää laitteen sisällä olevasta
vaarallisesta jännitteestä.
Tasasivuisen kolmion sisällä ole-
van huutomerkin tarkoitus on huo-
mauttaa käyttäjää käyttöohjeiden
tärkeydestä laitetta käytettäessä.
VAROITUS
Tulipalo- tai sähköiskuvaaran vähentämiseksi,
älä altista tätä laiteta sateelle tai kosteudelle.
1. Lue ohjeet: lue kaikki turva- ja käyttöoh-
jeet ennen laitteen käyttöönottoa
2. Säilytä ohjeet: säilytä turva- ja käyttöoh-
jeet tulevaa tarvetta varten.
3. Huomioi varoitukset: huomioi kaikki lait-
teeseen merkityt ja käyttöohjeessa olevat
varoitukset.
4. Noudata ohjeita: noudata kaikkia käyttöä
koskevia ohjeita.
5. Lisälaitteet: käytä ainoastaan laitteen
valmistajan suosittamia lisälaitteita. Muut
lisälaitteet voivat aiheuttaa vaaran.
6. Vesi ja kosteus: älä käytä laitetta veden
läheisyydessä (esim. kylpyamme, kosteat
kellaritilat jne.).
7. Vaunut ja telineet: käytä ainoastaan val-
mistajan suosittamaa vaunua tai telinettä.
Laite- ja vaunuyhdistelmää on siirrettävä
varovasti. Nopeat pysähdykset, tarpeeton
voima ja epätasaiset pinnat voivat aiheut-
taa kaatumisen.
8. Tuuletus: huomioi tuuletus asentaessasi lai
tetta. Älä aseta laitetta vuoteen, sohvaan, pak-
sun maton tms. päälle, joka saattaa peittää sen
tuuletusaukot.
9. Kuumuus: sijoita laite etäälle kuumuutta syn-
nyttävistä laitteista, kuten lämpöpatterit, liedet,
vahvistimet jne.
10. Virtalähteet: liitä laite ainoastaan näissä
käyttöohjeissa mainitun tyyppiseen virtaläh-
teeseen.
11. Maadoitus: kytke virtajohto ainoastaan maa-
doitettuun pistorasiaan.
12. Verkkojohdon suojaaminen: verkkojoh-
dot on sijoitettava siten, että niiden päälle ei
astuta tai aseteta raskaita esineitä.
13. Puhdistaminen: irrota verkkojohto pistora-
siasta ennen puhdistusta. Älä käytä neste-
mäisiä puhdistusaineita tai aerosoleja.
Käytä ainoastaan kosteaa liinaa.
14. Voimalinjat: ulkoantenni on sijoitettava mah-
dollisimman etäälle voimalinjoista.
15. Ellei laitetta käytetä: irrota verkkojohto pis-
torasiasta ellet käytä laitetta pitkään aikaan.
16. Esineet ja nesteet: estä vieraita esineitä
tippumasta ja nesteitä valumasta laitteen tuu-
letusaukkoihin.
17. Huoltoa vaativat vahingot: toimita laite
huoltoon, jos:
A. Verkkojohto on vahingoittunut.
B: Laitteen sisälle on pudonnut vieras esine.
C. Laite on ollut alttiina sateelle.
D. Laite ei toimi normaalisti.
E. Laite on pudonnut tai sen kotelo on vahin-
goittunut.
18. Huoltaminen
Laitetta saa huoltaa ainoastaan näissä oh-
jeissa mainitulla tavalla. Kaikki muut huoltotoi-
menpiteet on jätettävä valtuutetun huoltohen-
kilöstön tehtäväksi.
VAROITUS: sähköiskuvaaran välttämiseksi,
älä avaa koteloa.
Laite ei sisällä mitään käyttäjän huollettavissa
olevia osia. Vain valtuutetun ammattilaisen on
lupa huoltaa laitetta.

Ennen aloitusta
ŸKorkealaatuinen 24-bittinen DSP-prosessori.
ŸDigitaalinen sävelkorkeuden säätö +/- 5 puolisävelaskelta.
ŸLED-ilmaisimet valitulle sävelkorkeudelle.
ŸKaksi analogista sisääntuloa kuvalle ja äänelle.
ŸSisääntulon valintakytkimet LED-ilmaisimilla.
ŸKaksi analogista ulostuloa kuvalle ja äänelle.
ŸPienikokoinen kotelo.
Sisääntulot:
ŸKaksi analogista RCA sisääntuloa äänelle
ŸKaksi analogista RCA-sisääntuloa kuvalle
Ulostulot:
ŸKaksi analogista ulostuloa äänelle
§1 x RCA
§1 x 1/8" / 3.5 mm TRS plugi
ŸKaksi RCA-ulostuloa kuvalle
RCA-KAAPELI (1) 3.5 mm TRS PLUGI -
RCA-KAAPELI (1)
WWW.MADBOY-AUDIO.COM
3
Pakkauksen sisältö:
TONER 2 (1)
TONER
AV 1 AV 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
b#
DIGITAALINEN TRANSPONOINTILAITE
TONE R 2
KÄYT TÖOPAS
WWW.MADBOY-AUDIO .COM
KÄYTTÖOPAS (1) VIRTALÄHDE (1)
TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2
SUUNNITELTU SUOMESSA

TONER 2
POWER
#1 #2 #3 #4 #5
b5b4b3b2b1
#
AV 1 AV 2
Etupaneeli
13
2
4
1. Virtakytkin.
2. AV 1 / AV 2 -sisääntulojen valintakytkimet. Paina valitaksesi AV-sisääntulokanavan.
3. Digitaalinen sävelkorkeuden säätö:
Paina b-painiketta laskeaksesi sävelkorkeutta yhdellä puolisävelaskeleelle.
Paina -painiketta palauttaaksesi sävelkorkeuden normaaliksi.
Paina #-painiketta nostaaksesi sävelkorkeutta yhdellä puolisävelaskeleella.
4. LED-ilmaisimet osoittavat valitun sävelkorkeuden.
WWW.MADBOY-AUDIO.COM
4
Etupaneelin toiminnot

Takapaneeli
VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODEL:TONER 2
WWW.MADBOY-AUDIO.COM
POWER SUPPLY:AC 15V, 700mA
SERIAL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
321 5
1. AV 1 / AV 2 -sisääntulot kuvalle. Käytetään kuvan kytkemiseen DVD-soittimesta käyttäen
RCA-kaapelia. Kaksi kuvalähdettä voidaan kytkeä yhtä aikaa.
2. AV 1 / AV 2 -sisääntulot äänelle. Käytetään äänen kytkemiseen DVD- / CD-soittimesta
tai tietokoneesta käyttäen RCA-kaapelia. Kaksi äänilähdettä voidaan kytkeä yhtä aikaa.
3. Ulostulot kuvalle ja äänelle. Käytetään kuvan kytkemiseen televisioon ja äänen
kytkemiseen mikseriin tai mikserivahvistimeen.
4. 1/8" / 3.5 mm TRS plugi-ulostulo äänelle. Käytetään äänen kytkemiseksi aktiivikaiuttimiin
transponoidun äänen monitoroimiseksi.
5. Kytke virtalähde (AC 15 V / 700 mA) tähän.
3 4
WWW.MADBOY-AUDIO.COM
5
Takapaneelin toiminnot

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODEL:TONER 2
WWW.MADBOY-AUDIO.COM
POWER SUPPLY:AC 15V, 700mA
SERIAL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WWW.MADBOY-AUDIO.COM
6
Kytkeminen: Peruskytkentä
DVD-SOITIN
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
VIDEO AUDIO
AV OUTPUTS
L
R
MIKSERI /
MIKSERIVAHVISTIN
TONER 2 TAKAPANEELI
Huom! Mikrofonit täytyy kytkeä Toner 2 -transponointilaitteen jälkeen kytkettävään
mikseriin tai mikserivahvistimeen.

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODE L:TONER 2
WWW.MA DBOY-AUDI O.COM
POWE R SUPPLY:AC 15V, 700mA
SERI AL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
ANT. A
FREQ. FREQ.
ANT. B
MIC 2 IN MIC 1 IN VIDEO L R VIDEO L R
DC IN
INPUT OUTPUT
1. MFP-1000 -karaokesoitin äänilähteenä ja U-REMIX -mikseri.
MFP-1000 TAKAPANEELI
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
V
LR
VLR
VIDEO AUDIO
AV OUTPUTS
L
R
WWW.MADBOY-AUDIO.COM
7
Kytkeminen: Kytkentäesimerkkejä
VIDEO L R
INPUT
L
R
V
L
R
VIDEO L R
OUTPUT
TONER 2 TAKAPANEELI
U-REMIX TAKAPANEELI
AKTIIVIKAIUTTIMET /
VAHVISTIN
TV
BALANSOIMATON
MIKROFONIKAAPELI
(XLR - 6.3 mm PLUGI)
L= VASEN (LEFT)
= OIKEA (RIGHT)
= KUVA (VIDEO)

VIDEO AUDIO
STEREO
OUT
POWER
IN
AV 1
AV 2
VIDEO
AV INPUTS AV OUTPUTS
L
AV 2 AV 1
R
LL
R R
MODE L:TONER 2
WWW.MA DBOY-AUDI O.COM
POWE R SUPPLY:AC 15V, 700mA
SERI AL NO.:
CAUTION: TO PREVENT ELECTRIC
SHOCK DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
ANT. A
FREQ. FREQ.
ANT. B
MIC 2 IN MIC 1 IN VIDEO L R VIDEO L R
DC IN
INPUT OUTPUT
2. Tietokone äänilähteenä ja U-REMIX -mikseri.
VIDEO AUDIO
AV OUTPUTS
L
R
WWW.MADBOY-AUDIO.COM
Kytkeminen: Kytkentäesimerkkejä
VIDEO L R
INPUT
L
RL
R
VIDEO L R
OUTPUT
TONER 2 TAKAPANEELI
U-REMIX TAKAPANEELI
AKTIIVIKAIUTTIMET /
VAHVISTIN
BALANSOIMATON
MIKROFONIKAAPELI
(XLR - 6.3 mm PLUGI)
TIETOKONE
3.5 mm TRS PLUGI
-ULOSTULOLLA
1/8" / 3.5 mm
STEREO OUTPUT
JACK
1/8" / 3.5 mm
TRS PLUGI -
RCA-KAAPELI
AV 1
AV 2
VIDEO
AV INPUTS
AV 2 AV 1
LL
R R
L
R
L= VASEN (LEFT)
= OIKEA (RIGHT)
= KUVA (VIDEO)
8

WWW.MADBOY-AUDIO.COM
Tekniset tiedot
Virtalähde:
Jännite: AC 15 V, 700 mA
Virrankulutus: 5 W (laite päällä), <0.5W (valmiustilassa)
Mitat: (L) 170 mm x (P) 120 mm x (K) 60 mm
9

WWW.MADBOY-AUDIO.COM
