Magnat Audio ALPHA RS 8 Planning guide

ALPHA RS 8
ALPHA RS 12
BEDIENUNGSANLEITUNG/GARANTIEURKUNDE
OWNER’S MANUAL/WARRANTY DOCUMENT
MODE D’EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung
stehenden Rückgabe- und Sammelsystemen zu.
At the end of the product’s useful life, please dispose of it at appropriate collection
points provided in your country.
Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage
approprié.

4
7
10
13
16
19
22
25
28
32
35
38
Abbildungen/Illustrations

4
Sehr geehrter Kunde,
zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir
möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind
Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.
Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau
durch.

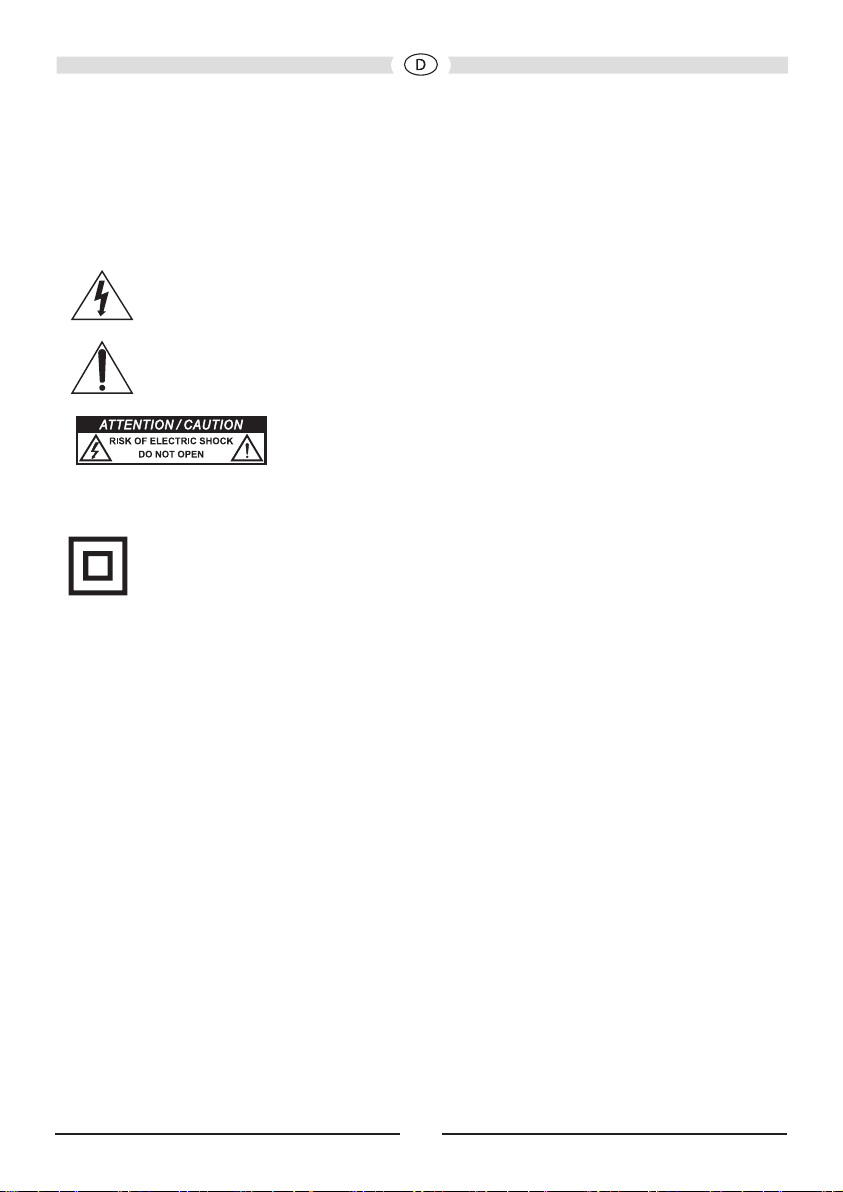

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe
Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.
Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der
beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Re-
paratur) enthalten sind, die unbedingt beachtet werden müssen.
NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!
ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckun-
gen entfernen, um Stromschläge zu vermeiden. Keine Reparatur
durch den Benutzer. Reparatur nur durch qualifizierte Techniker!
Keine Steckdosen oder Verlängerungskabel benutzen, die den Ste-
cker des Gerätes nicht vollständig aufnehmen.
Gerät der Schutzklasse II mit doppelter Isolation.
Kein Schutzerdungsanschluss vorhanden.
WICHTIGE SICHERHEITSHINWEISE:
Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Be-
dienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie
unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.
•Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten
gefüllten Behältern verwendet werden.
•Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen
(z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten.
Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers
dienen der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen
Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine
ausreichende Belüftung des Verstärkers zu gewährleisten.
•Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper,
Öfen, Heizstrahler, offene Flammen)
•Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C.
Der Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
•Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
•Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
•Das Netzkabel von Heizgeräten fernhalten.
•Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden.
Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.
•Nie schwere Gegenstände auf das Netzkabel legen.

5
•Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
•Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzste-
ckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden.
Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
•Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche
beschädigt werden könnte.
•Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst
gefährlichen Hochspannungen oder anderen Gefahren aussetzt.
AUFSTELLUNG
Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht
ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem
Hörplatz in der Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten Sie darauf
achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens
20cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.
DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)
Netzanschluss (9)
Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das
beiliegende Netzkabel an die Netzleitung angeschlossen werden.
Betriebsmodus-Schalter (3), LED-Betriebszustandsanzeige (2), Power Schalter (8)
Power-Schalter ON Power-Schalter OFF
Betriebsmodus-
Schalter ON
Subwoofer im Dauerbetrieb, die LED leuchtet grün.
Günstige Einstellung für die Wiedergabe von
Programmen mit langen leisen Passagen (ein
unbeabsichtigtes Ausschalten des Subwoofers wird
verhindert).
Der Subwoofer ist
ausgeschaltet; Die LED
ist aus.
Wird das Gerät längere
Zeit nicht benutzt,
sollte diese Einstellung
gewählt werden
Betriebsmodus-
Schalter AUTO
Die automatische Ein-/Ausschaltung ist aktiviert
(empfohlene Einstellung).
Erhält der Subwoofer ein Signal vom Receiver,
schaltet er sich automatisch ein, die LED leuchtet
grün.
Erhält der Subwoofer kein Signal mehr, schaltet er
nach wenigen Minuten automatisch wieder in den
Standby-Betrieb. Die LED leuchtet dann rot.
Line Eingänge (6)
Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe Bild2.
Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 3.
Hochpegeleingänge (7)
Zum Anschluss an Hochpegel- (Lautsprecher-) Ausgänge des Receivers/ Verstärkers. Siehe Bild 4.

6
Pegelregler (5)
Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:
1. Der Bassregler an Ihrem Verstärker wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das
gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.
Trennfrequenzregler (4)
Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination
mit Regallautsprechern sollte die Frequenz auf 50–150 Hz eingestellt werden, kommen Stand-
lautsprecher zum Einsatz, ist eine Einstellung von 50Hz–100Hz sinnvoll.
Phasenschalter (1)
Im Normalfall sollte der Phasenschalter auf 0° eingestellt werden. In seltenen Fällen kann es jedoch
von Vorteil sein, die Phase auf 180° zu stellen (z. B. bei großer Entfernung des Subwoofers zu den
Front-Lautsprechern oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die
Stellung, bei der der untere Grundtonbereich voller klingt, ist die richtige.
Pege
Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen
Fall Möbelpolitur o. ä.
TECHNISCHE DATEN
Alpha RS 8 Alpha RS 12
Konguration: Bassreex, Frontre Bassreex, Frontre
Bestückung: 200 mm Langhubwoofer 300 mm Langhubwoofer
Ausgangsleistung RMS/Max.: 80 / 160 Watt 120 / 240 Watt
Frequenzbereich: 25 – 200 Hz 20 – 200 Hz
Trennfrequenz: 50 – 150 Hz, regelbar 50 – 150 Hz, regelbar
Maße (BxHxT): 260 x 350 x 370 mm 360 x 485 x 460 mm
Zubehör: Netzkabel Netzkabel
Technische Änderungen vorbehalten.

77
Dear Customer,
Congratulations on your fine new loudspeakers and thank you very much for choosing MAG-
NAT! You have made an excellent choice. The high-quality speakers produced by MAGNAT
are renowned all over the world.
Please study the instructions and information below carefully before using your new loud-
speakers.
The triangle with a lightning symbol warns the user that high voltage is used within the
device which can result in electric shock.
The triangle with an exclamation mark informs the user that important operating
and maintenance instructions (repair) are contained in the accompanying instruction
manual, which must be observed.
DO NOT OPEN! RISK OF ELECTRIC SHOCK!
CAUTION: In order to avoid electric shock do not open the
speaker housing/mains adapters or remove the covers. The user
is not to conduct any repairs him/herself. Repairs should only be
conducted by qualified technicians! Do not use any sockets or ex-
tension cables that do not fully accommodate the plug of the device.
This is Class II apparatus with double insulation, and no protective earth provided.
IMPORTANT SAFETY NOTICE
Please read through the instruction manual carefully before starting to use the device. This
manual contains important information concerning operation and safety aspects. It is impera-
tive you observe all of the information. Keep the manual in a safe location.
• Never subject the subwoofer to dripping or splashing water. Do not place any flower vases or other
filled recipients on top of the subwoofer.
• The distance between the active subwoofer enclosure and the walls of the room or other objects
(e. g. furniture, shelf units) may not be less than 5 cm on any side.
The aluminium plate and cooling fins of the amplifier at the rear of the active subwoofer serve to
cool the built-in amplifier; for this reason, they must also be at least 5 cm away from all objects and
must not be covered (e.g. by a curtain).
The bass reflex opening(s) on the active subwoofer must not be covered (e. g. by curtains, etc.) in
order to guarantee adequate ventilation of the amplifier.
• The subwoofer should not be positioned near heat sources (heaters, ovens, radiant heaters, naked
flames, etc.).
• Only operate the subwoofer at an ambient/room temperature from 10°C to 40°C. The active sub-
woofer may not be used in very humid rooms.
• Please do not place any items with naked flames (e.g. candles) on the active subwoofer.
• Please do not touch or connect the mains cable when your hands are damp.
• Keep the mains cable away from heaters.
• The device should not continue to be operated if there is visible damage to the mains cable. A
damaged cable should not be repaired, but must be replaced.
• Never place heavy items on the mains cable.
• The mains plug is used as the disconnecting device. Disconnecting devices shall remain readily operable.

88
• If the device is not going to be used for a prolonged period (e.g. when on holiday), it should be
disconnected from the mains by removing the plug. The device should also be disconnected from
the mains in the event of a thunderstorm. Doing this will prevent damage caused by lightning and
overvoltage.
• Do not use any cleaning agents or chemical solvents when cleaning, as these could damage the
surface of the device.
• Repairs must always be conducted by qualified specialists, as you might otherwise be exposed to
dangerous high voltage levels or other hazards.
POSITIONING
The frequency range reproduced by the subwoofer cannot be pinpointed by the human ear. That‘s
why positioning generally doesn‘t present any problems. However, it is preferable to place the
speaker close to the front loudspeaker in front of the listening position. You should also make sure
that the distance from the sides and from the rear to items and walls is at least 20 centimetres as
otherwise bass reproduction may be impaired.
THE SUBWOOFER‘S OPERATING ELEMENTS (FIG. 1)
Mains connection (9)
The subwoofer is equipped with an integrated amplier and needs to be connected to a mains outlet
by means of the supplied mains cable.
Operating mode switch (3), operating state LED (2), power switch (8)
Power switch ON Power switch OFF
Operating mode
switch ON
Subwoofer is in permanent operation, the LED is
green.
Favourable setting for the reproduction of
programmes with long quiet passages (this prevents
the subwoofer from switching off unintentionally).
The subwoofer is
switched off, LED is
off.
This is the setting
for when subwoofer
isn’t used over long
periods.
Operating mode
AUTO
The automatic switching on/off is activated
(recommended setting).
The subwoofer switches on automatically when it
receives a signal from the receiver, the LED turns
green.
It automatically switches to standby after receiving
no signals for some minutes, the LED turns red.
Line inputs (6)
For connecting to level outputs on a receiver/amplier (stereo mode), see Fig. 2.
For connecting to an AV receiver with low-level subwoofer output, see Fig. 3.
High-level inputs (7)
For connection to the high-level (speaker) outputs of the receiver/amplifier, refer to Fig. 4.

99
Level control (5)
This control is used to set the bass volume according to your preferences. Proceed as follows::
1. Set the bass control of your amplier into its centre (linear) position.
2. Important: Set the level control to its left stop (lowest volume).
3. Now, play back some music and set the volume control of the amplier to the desired level.
4. Set the subwoofer level control to the desired bass level.
Cross-over frequency control (4)
Used to set the upper limit of the subwoofer operating range. The cross-over frequency should be set
to 50 to 150Hz when the system is used in combination with shelf loudspeakers or 50 to 100Hz
when used with stand loudspeakers.
Phase switch (1)
In normal use the phase switch should be set to 0°. However, in rare cases it may be advantageous
to set the phase to 180° (e.g. if the subwoofer is far away from the front loudspeakers or in the event
of unfavourable acoustics in the room). Generally speaking: the setting where the lower base tone
area has a fuller sound is the correct one.
MAINTENANCE
The surface is best cleaned with a mild household cleaner. On no account use furniture polish or
similar products.
SPECIFICATIONS
Alpha RS 8 Alpha RS 12
Conguration: Bass reflex, frontfire Bass reflex, frontfire
Fitted with: 200 mm woofer 300 mm woofer
Output power RMS/Max.: 80 / 160 watts 120 / 240 watts
Frequency range: 25 – 200 Hz 20 – 200 Hz
Cross-over frequency: 50 – 150 Hz, adjustable 50 – 150 Hz, adjustable
Dimensions (WxHxD): 260 x 350 x 370 mm 360 x 485 x 460 mm
Accessories: mains cable mains cable
Subject to technical change.

10
Très cher client,
Félicitations: vous venez d‘acquérir un produit MAGNAT et nous vous en remercions! Grâce à
votre excellent choix, vous êtes devenus le propriétaire d’un produit de qualité de réputation
mondiale.
Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en
service de vos nouvelles enceintes.
Le triangle comportant le symbole d‘un éclair avertit l’utilisateur que l’appareil est tra-
versé par des tensions élevées pouvant entraîner des décharges électriques dange-
reuses.
Le triangle comportant le point d‘exclamation indique à l’utilisateur de l’appareil que la
notice d’utilisation jointe avec l’appareil contient des consignes d’utilisation et d’entretien
importantes devant impérativement être respectées.
Attention! Ne pas ouvrir, risque d‘électrocution!
ATTENTION : Veillez à ne pas ouvrir le boîtier/les blocs d’alimentation
du haut-parleur ni à retirer les caches de protection afin d‘éviter tout
risque de décharge électrique. Aucune réparation ne doit être effectuée
par l’utilisateur de l’appareil. Toute réparation doit être confiée exclusi-
vement à un personnel qualifié ! N‘utilisez ni prises ni rallonges dans
lesquelles il n’est pas possible d‘enfoncer complètement le connecteur.
Appareil de classe de protection II avec double isolation. Aucune connexion à la terre
de protection n‘est disponible.
AVIS IMPORTANT DE SÉCURITÉ
Veuillez lire attentivement la notice d’utilisation avant la mise en marche de l’appareil. La
notice d’utilisation comporte des consignes de fonctionnement et de sécurité importantes.
Respectez impérativement toutes les consignes. Conservez soigneusement la notice
d’utilisation.
• Protégez votre subwoofer des gouttes et des projections d’eau. Ne posez jamais des vases ou
d’autres récipients contenant des liquides sur le subwoofer.
• La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par
ex. meubles, parois d‘étagères) doit être au minimum de 5 cm.
La plaque d‘aluminium et/ou les ailettes de refroidissement de l‘amplificateur situées au dos du
subwoofer actif servent au refroidissement de l‘amplificateur intégré et doivent aussi être à un
minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex.
rideaux).
L(es) ouverture(s) du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des
objets (par ex. rideaux), afin de garantir une aération suffisante de l‘amplificateur.
• Évitez d’installer le subwoofer à proximité de sources de chaleur (éléments de chauffage, fours,
radiateurs rayonnants, flammes nues).
• Utilisez l’appareil uniquement à une température ambiante comprise entre 10°C et 40°C. Le
subwoofer actif ne peut pas être utilisé dans des pièces très humides.
• Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif.
• Ne pas toucher le câble d‘alimentation avec des mains mouillées. Ne pas le connecter.
• Garder le câble d‘alimentation à une bonne distance des radiateurs.

11
• En cas d’endommagement visible du cordon d’alimentation, l’appareil ne doit plus être utilisé.
Tout cordon d’alimentation endommagé ne doit pas être réparé mais remplacé.
• Ne jamais poser des objets lourds sur les câbles.
• La prise secteur permet d‘arrêter l‘appareil et doit donc toujours être facilement accessible.
• Si l’appareil n’est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous
tension en débranchant le cordon d’alimentation. En cas d’orage, l’appareil doit également être
mis sous tension afin d’éviter tout risque d’endommagement dû à un coup de foudre ou à une
surtension.
• N’utilisez pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la
surface de l’appareil.
• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer
à des risques de haute tension ou à d’autres dangers.
INSTALLATION
La direction de la bande passante reproduite par le subwoofer n’est pas identiable par l’oreille
humaine. L’installation ne pose donc en général aucun problème. Un positionnement devant l’endroit
d’écoute à proximité des haut-parleurs frontaux est cependant préférable. De plus, veuillez veiller au
fait que la distance avec les objets et les murs soit d’au moins 20 cm sur les côtés ainsi que vers
l’arrière, an que la reproduction sonore de la basse ne soit pas altérée.
COMPOSITION DU SUBWOOFER (FIG. 1)
Branchement au secteur (9)
Le subwoofer est muni d’un amplicateur intégré qui doit être connecté au secteur en utilisant le
câble de secteur fourni.
Interrupteur de mode de fonctionnement (3), Indication DEL de l’état de fonctionnement (2),
Interrupteur marche/arrêt (8)
Interrupteur marche/arrêt ON Interrupteur
marche/arrêt OFF
Interrupteur de mode
de fonctionnement ON
Le subwoofer est en mode de fonctionnement
permanent, la DEL est verte.
Option conseillée pour les reproductions sonores de
programmes avec de longs passages à bas volume
(un arrêt non intentionnel du subwoofer sera ainsi
évité).
Le subwoofer est
éteint, la DEL est
éteinte.
Si l’appareil
n’est pas utilisé
pendant un long
moment, vous
devriez choisir
cette option.
Interrupteur de mode
de fonctionnement
AUTO
La mise en / hors circuit automatique est activée
(option conseillée).
Si le subwoofer reçoit un signal du récepteur, il
s‘allume automatiquement, et la DEL s‘éclaire en vert.
Si le subwoofer ne reçoit plus aucun signal, il passe
automatiquement à un mode de fonctionnement en
standby après quelques minutes, la DEL est rouge.
Entrées ligne (6)
Pour le branchement aux sorties à bas niveau d‘un récepteur/amplicateur (fonctionnement stéréo),
voir gure 2.
Pour la connexion à un récepteur AV avec une sortie subwoofer à bas niveau, voir gure 3.

12
Entrées haut-niveau (7)
Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur.
Voir fig. 4.
Commande de volume (5)
Grâce à cette commande, vous pouvez régler le volume des graves selon votre goût comme suit:
1. Placez la commande des graves de votre amplicateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l’amplicateur à la hauteur désirée avec
le régulateur de l’amplicateur.
4. Réglez le niveau des graves selon votre goût avec le régulateur de niveaux.
Régulateur de fréquence séparatrice (4)
Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer.
En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée
entre 50 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz
est alors ingénieux.
Interrupteur de phase (1)
Normalement, l‘interrupteur de phase doit être placé sur 0°. Dans des cas assez rares, il peut par-
fois être avantageux de régler la phase sur 180° (par exemple en cas de grande distance entre le
subwoofer et les haut-parleurs frontaux ou si la pièce n‘est pas bien conçue acoustiquement). En
général: la position où la zone des sons de base sonne le mieux est la bonne.
ENTRETIEN
Nettoyez les surfaces avec un produit d‘entretien ménager doux, et n‘utilisez surtout pas un vernis
pour meuble ou similaire.
SPÉCIFICATIONS TECHNIQUES
Alpha RS 8 Alpha RS 12
Conguration: Bass reflex,
configuration Frontfire
Bass reflex,
configuration Frontfire
Equipement: 200 mm woofer 300 mm woofer
Puissance de sortie RMS/Max.: 80 / 160 Watt 120 / 240 Watt
Bande passante: 25 – 200 Hz 20 – 200 Hz
Fréquence séparatrice: 50 – 150 Hz, réglable 50 – 150 Hz, réglable
Dimensions (LxHxP): 260 x 350 x 370 mm 360 x 485 x 460 mm
Accessoires: Câble secteur Câble secteur
Sous toutes réserves de modications techniques.

13
Geachte klant,
Allereerst hartelijk dank dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee
graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwali-
teitsproduct dat wereldwijd erkend is.
Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in ge-
bruik neemt.
De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat
hoge spanningen worden gebruikt die gevaarlijke elektrische schokken kunnen veroor-
zaken.
De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebru-
iksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan
absoluut goed nota moet worden genomen.
KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN!
LET OP: open de luidsprekerbehuizing/elektrische voedingen niet
en verwijder ook geen afdekkingen, om elektrische schokken te ver-
mijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door
gekwalificeerde technicus! Gebruik geen stopcontacten of verleng-
kabels die de stekker van het apparaat niet volledig opnemen.
Apparaat van beschermingsklasse II met dubbele isolatie. Geen aardaansluiting aanwezig.
BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN
Lees a.u.b. de gebruiksaanwijzing vóór de inbedrijfstelling aandachtig door. De gebruiksaan-
wijzing bevat belangrijke aanwijzingen voor de bediening en voor uw veiligheid. Volg absoluut
alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.
• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloe-
istof gevulde gebruiksvoorwerpen op de subwoofer!
• De afstand tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of
eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten niet minder dan
5 cm bedragen
De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoo-
fer dienen om de geïntegreerde versterker te koelen. Daarom moet de afstand tussen de plaat
en de vinnen enerzijds en eventuele ander objecten anderzijds ook ten minste 5 cm bedragen en
mogen ze niet worden afgedekt (bijvoorbeeld door een gordijn).
De basreflexopeningen in de actieve subwoofer mogen niet worden afgedekt (bijvoorbeeld door
gordijnen e.d.) omdat er anders onvoldoende ventilatie voor de versterker is.
• De actieve subwoofer moet niet in de buurt van warmtebronnen worden geplaatst (radiators, ovens,
straalkachels, open vuur).
• Gebruik de subwoofer in het temperatuurbereik van 10°C tot 40°C.De actieve subwoofer mag niet
worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.
• Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.
• De netkabel niet met vochtige handen vastpakken of aansluiten.
• De netkabel uit de buurt houden van warmtebronnen.
• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden.
Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

14
• Nooit zware voorwerpen op de netkabel leggen.
• De voedingsstekker fungeert als uitschakelvoorziening en moet altijd vrij toegankelijk zijn.
• ls het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het
elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het apparaat
moet ook bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadig-
ing door blikseminslag en overspanning verhinderd.
• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak
beschadigd zou kunnen raken.
• Reparaties moeten altijd worden overgelaten aan gekwalificeerde geschoolde personen, aangezien
men anders wordt blootgesteld aan gevaarlijke hoogspanningen of andere gevaren.
PLAATSING
Het door de subwoofer weergegeven frequentiebereik is voor het menselijke oor ruimtelijk niet
hoorbaar. Daarom is de plaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het
apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om
er op te letten dat de afstand naar voorwerpen en muren zijdelings en naar achteren toe tenminste
20 cm bedraagt. Hierdoor voorkomt u dat de basweergave negatief wordt beïnvloed.
DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1)
Netaansluiting (9)
Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde
ingebouwde versterker onherstelbaar verwoest!
Modus schakelaar (3), LED display mode (2), Power-schakelaar (8)
Power-schakelaar ON Power-schakelaar OFF
Modusschakelaar
ON
Subwoofer in permanent bedrijf, de l.e.d. brandt
groen.
Voordelige instelling voor de weergave van
programma‘s met lange en zachte passages
(een abusievelijk inschakelen van de subwoofer
wordt vermeden).
Subwoofer uitgeschakeld
l.e.d. uit.
Als het apparaat voor een
langere periode niet wordt
gebruikt, verdient deze
instelling de voorkeur.
Modusschakelaar
AUTO
De automatische in- / uitschakeling wordt
geactiveerd (aanbevolen instelling).
Zodra de subwoofer een signaal van de
receiver ontvangt, wordt hij automatisch weer
ingeschakeld. De power-l.e.d. brandt groen.
Zodra de subwoofer enkele minuten lang geen
signaal meer ontvangt, wordt hij automatisch
weer overgeschakeld op standby bedrijf, de
l.e.d. brandt rood.
Line ingangen (6)
Zie afbeelding 2 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker
(stereo-bedrijf).
Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang.

15
Hoogniveau-Ingangen (7)
Voor aansluiting op de hoogniveau-regelaar-(luidspreker-)uitgangen van de receiver/versterker. Zie
afbeelding 4.
Niveauregelaar (5)
Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor
als volgt te werk:
1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag naar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste
waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.
Scheidingsfrequentieregelaar (4)
Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met de
rekluidsprekers dient de frequentie te worden ingesteld op 50 Hz – 150 Hz. Bij het gebruik van
staande luidsprekers adviseren wij om deze in te stellen op 50 Hz – 100 Hz.
Faseschakelaar (1)
Over het algemeen moet de faseschakelaar worden ingesteld op AV (0°). In een enkele uitzondering
kan het echter van voordeel zijn de fase in te stellen op 180° (bijvoorbeeld als de subwoofer en de
front-luidsprekers erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen
van de ruimte). Principieel geldt: de stand waarbij het onderste basistoonbereik voller klingt, is het
juiste.
ONDERHOUD
Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen
meubelglansmiddel o.i.d. gebruiken.
TECHNISCHE GEGEVENS
Alpha RS 8 Alpha RS 12
Conguratie: Bassreflex, frontfire principe Bassreflex, frontfire principe
Uitrusting 200 mm woofer 300 mm woofer
Uitgangsvermogen RMS/max.: 80 / 160 Watt 120 / 240 Watt
Frequentiebereik: 25 – 200 Hz 20 – 200 Hz
Scheidingsfrequentie: 50 – 150 Hz, regelbaar 50 – 150 Hz, regelbaar
Afmetingen (bxhxd): 260 x 350 x 370 mm 360 x 485 x 460 mm
Accessoires: netkabel netkabel
TECHNISCHE WIJZIGINGEN VOORBEHOUDEN.

16
Egregio cliente,
innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei.
Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.
La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli
altoparlanti.
Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio
sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.
Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale
d’uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che
devono essere assolutamente rispettate.
ATTENZIONE! NON APRIRE!
Attenzione: Per evitare scosse elettriche non è consentito aprire
l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coper-
ture. All’utente non è consentito effettuare alcun intervento di ripara-
zione. Gli interventi di riparazione possono essere eseguiti solo da
tecnici qualificati! Non utilizzare alcuna presa elettrica o prolunga che
non possa essere inserita completamente nell’apparecchio.
Dispositivo con classe di protezione II e doppio isolamento. Collegamento a massa assente.
INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA
Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso.
Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la
sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le
presenti istruzioni per l’uso.
• Non esporre mai il subwoofer a gocce o spruzzi d’acqua. Non vi devono nemmeno essere appog-
giati vasi o altri contenitori contenenti liquidi.
• La distanza tra l‘alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es.
mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato.
La piastra in alluminio o le alette di raffreddamento dell‘amplificatore servono per il raffreddamento
dell‘amplificatore montato e devono presentare anch‘esse una distanza di almeno 5 cm dagli og-
getti ed inoltre non devono essere coperte (ad es. tenda).
L‘apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es.
tende, sipari) per poter garantire una sufficiente ventilazione dell‘amplificatore.
• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radia-
tori, fiamme libere).
• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10
e 40°C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto
elevato.
• Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
• Non toccare o collegare il cavo di alimentazione con mani umide.
• Tenere lontano il cavo di alimentazione da riscaldamenti.
• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo
dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.
• Non poggiare mai oggetti pesanti sul cavo di alimentazione.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.

17
• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare
la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio
dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.
• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie
dell’apparecchio.
• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti
ci si espone ad alte tensioni pericolose o altri rischi.
MONTAGGIO
La frequenza trasmessa dal subwoofer non è percepibile dall’udito umano e per questo in generale
il montaggio non risulta particolarmente difcile. Si consiglia tuttavia una sistemazione davanti alla
postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza
laterale e dalla parte posteriore verso oggetti e pareti di almeno 20 cm. In caso contrario potrebbe
essere compromessa la riproduzione dei bassi.
GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)
Collegamento alla rete (9)
Essendo un subwoofer con amplicatore integrato, deve essere collegato alla rete mediante il cavo
fornito in dotazione.
Interruttore modo funzionamento (3), Visualizzazione dello stato operativo (2), interruttore
d‘accensione (8)
Interruttore di accensione ON Interruttore di accensione
OFF
Interruttore
modo
funzionamento
ON
Subwoofer in funzionamento continuo, il LED è
verde.
Impostazione pratica per la riproduzione di
programmi con lunghi passaggi silenziosi (si evita
uno spegnimento involontario del subwoorfer).
Subwoofer è disattivato, il
LED è spento.
Quando l’apparecchio
non viene utilizzato per
un periodo prolungato,
si consiglia di scegliere
questa impostazione.
Interruttore
modo
funzionamento
AUTO
L’accensione / spegnimento automatico è
attivata (impostazione consigliata).
Quando il subwoofer riceve un segnale dal
ricevitore, questi si accende automaticamente e
il LED è verde.
Quando il subwoofer non riceve più alcun
segnale, dopo alcuni minuti passa automatica-
mente in modalità standby, il LED è rosso.
Ingressi Line (6)
Per il collegamento ad uscite di livelli bassi di un ricevitore/amplicatore (funzionamento stereo).
Vedere gura 2.
Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere gura 3.
Ingressi livelli alti (7)
Per il collegamento alle uscite dei livelli alti del regolatore (altoparlante) del ricevitore/amplificatore.
Si veda figura 4.

18
Regolatore del livello (5)
Con questo regolatore si imposta a piacere il volume dei bassi:
1. Portare in posizione centrale (lineare) il regolatore dei bassi nell’amplicatore.
2. Molto importante: girare il regolatore del livello no alla posizione d’arresto sinistra (volume
minimo).
3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell’amplicatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.
Regolatori di separazione frequenza (4)
Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione
con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50 Hz – 150 Hz, se si
impiegano altoparlanti ssi è consigliata un’impostazione su 50 Hz – 100 Hz.
L’interrutore di fase (1)
Nel funzionamento normale si consiglia di posizionare l‘interruttore di fase su 0°. In pochi casi
potrebbe essere vantaggioso impostare la fase su 180° (ad es. In caso di distanza elevata tra
subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell‘ambiente).
Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale
inferiore risuona in modo più pieno.
PULIZIA
Utilizzare per la pulizia delle superci un detergente delicato, non utilizzare quindi alcun prodotto per
la pulizia dei mobili o sim.
DATI TECNICI
Alpha RS 8 Alpha RS 12
Congurazione: Bassreflex, principio frontfire Bassreflex, principio frontfire
Dotazione: 200 mm woofer 300 mm woofer
Potenza d’uscita RMS/max.: 80 / 160 Watt 120 / 240 Watt
Gamma di frequenza: 25 – 200 Hz 20 – 200 Hz
Frequenza di taglio: 50 – 150 Hz, regolabile 50 – 150 Hz, regolabile
Dimensioni (largh. x alt. x prof.): 260 x 350 x 370 mm 360 x 485 x 460 mm
Accessori: Cavo di rete Cavo di rete
CON RISERVA DI APPORTARE MODIFICHE TECNICHE.

19
Estimado cliente:
En primer lugar nos gustaría darle las gracias por haber optado por un producto de MAGNAT,
y le damos nuestra más sincera enhorabuena, ya que gracias a su sabia elección se ha con-
vertido en proprietario de un producto con una calidad reconocida en todo el mundo.
Lea atentamente las siguientes advertencias antes de poner en marcha sus altavoces.
El triángulo con el símbolo de un rayo advierte al usuario que en el interior del aparato
circula alto voltaje el que puede provocar peligrosas descargas eléctricas..
El triángulo con el símbolo de exclamación le señala al usuario que en el manual de
instrucciones adjuntado, se pueden encontrar importantes consejos para el funciona-
miento y la mantención (reparaciones) del producto los que en todo caso tienen que
considerarse.
PELIGRO DE DESCARGA ELECTRICA. NO ABRIR!
ATENCIÓN: Para evitar descargas eléctricas no abrir la carcasa de
los altavoces/enchufe ni retirar las cubiertas. Ninguna reparación
debe ser hecha por el usuario. ¡Las reparaciones deben realizarlas
sólo técnicos especializados! No utilizar tomas de corriente o ca-
bles alargadores que no se acoplen integramente con el enchufe
del aparato.
Aparato del nivel de protección II con doble aislamiento. No hay conexión a tierra de
protección disponible.
INDICACIÓN DE SEGURIDAD IMPORTANTE
Por favor lea atentamente el manual de instrucciones antes de utilizar el producto. El manual
de instrucciones contiene indicaciones importantes para el funcionamiento y la seguridad del
producto. Siga absolutamente todas las indicaciones. Guarde en un lugar seguro este manual
de instrucciones.
• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe
utilizarse para colocar floreros u otros recipientes llenados de líquido
• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe
utilizarse para colocar floreros u otros recipientes llenados de líquido.
La distancia entre la caja del subwoofer activo y las paredes u otros objetos (p.ej. muebles, estan-
terías) no debe ser menor a 5 cm en ninguno de los lados.
Las placas de aluminio y las aletas de ventilación ubicadas en la parte posterior del subwoofer
activo, que sirven para enfriar el amplificador incorporado, también deben estar a por lo menos 5
cm de distancia de todos los objetos y siempre destapadas (y no cubiertas, por ej., por cortinas).
La(s) apertura(s) de reflexión de bajos del subwoofer activo deben estar siempre destapadas (y
no cubiertas, p. ej., por cortinas) a fin de asegurar la adecuada ventilación del amplificador.
• El subwoofer activo no debe ser puesto cerca de fuentes de calor (calefactores, hornos, radiado-
res, chimeneas).
• Utilice el subwoofer únicamente a una temperatura ambiente / de sala entre 10 ºC y 40 ºC. El
subwoofer activo no debe ser utilizado en habitaciones con humedad ambiental muy elevada.
• Rogamos no colocar objetos con llama abierta (p.ej. velas) sobre el subwoofer activo.
• No tocar ni enchufar el cable de conexión eléctrica con las manos húmedas.
• Mantener el cable lejos de calefactores y no colocar nunca objetos pesados sobre él.

20
• No continúe utilizando el dispositivo si existen señales visibles de deterioro en el cable de alimen-
tación. Un cable deteriorado no debe ser reparado, sino reemplazado.
• El enchufe sirve de unidad de desconexión y siempre tiene que estar libre y accesible.
• En caso de que no se utilicen el aparato y sus componentes por un largo tiempo (por ejemplo, al
ir de vacaciones) debe retirar el enchufe de alimentación del tomacorriente. Asimismo debe des-
enchufarse el aparato en caso de tormentas eléctricas, para evitar daños por la caída de rayos y
subidas de voltaje.
• No utilice productos de limpieza o disolventes químicos durante la limpieza. Ello podría dañar la
superficie del dispositivo.
• Las reparaciones tienen que ser hechas siempre por técnicos especializados, ya que el usuario
corre el peligro de exponerse a altos voltajes o a otros tipos de riesgos.
COLOCACION
El campo de frecuencia que da el subwoofer no es localizable por el oído humano, por lo que la
colocación no suele resultar problemática. No obstante, es preferible colocarlo delante del lugar
de audición, cerca del altavoz frontal. Asimismo, se recomienda que la distancia lateral y la trasera
de objetos y paredes sea de al menos 20 cm, ya que en caso contrario la reproducción de sonidos
bajos puede verse afectada.
LOS ELEMENTOS DE MANEJO DEL SUBWOOFER (FIGURA 1)
Conexión a la red (9)
Dado que se trata de un subwoofer con amplicador incorporado, éste debe conectarse a la línea
de alimentación a través del cable adjunto.
Interruptor modo de funcionamiento (3), indicador led del estado de funcionamiento (2),
interruptor power (8)
Interruptor Power ON Interruptor Power OFF
Interruptor modo
de funciona-
miento ON
Subwoofer en funcionamiento continuo, el diodo
luminoso se ilumina en verde.
Ajuste apropiado para reproducir programas con
pasajes largos de bajo volumen (se evita que se
apague el subwoofer involuntariamente).
Subwoofer apagado
Diodo luminoso
apagado.
Si el aparato no va
a utilizarse durante
un largo espacio
de tiempo, se
recomienda que se
seleccione este modo.
Interruptor
modo de
funcionamiento
AUTO
El encendido / apagado automático es activado
(ajuste recomendado).
Si el subwoofer recibe una señal del receptor, se
enciende automáticamente, y el diodo luminoso se
ilumina en verde.
Si el subwoofer ya no recibe ninguna señal, tras unos
pocos minutos pasará automáticamente al modo
standby, y el diodo luminoso se ilumina en rojo.
Entradas de línea (6)
Para conectar en las salidas de bajo nivel del receptor/amplicador (Modo estéreo), veáse la gura2.
Para conectar en las salidas del subwoofer de bajo nivel del receptor AV, veáse la gura 3.
