Magnum 243926 User manual

309320
Rev. D
To find your local Graco/MAGNUM authorized
service center
DCall us at 1--888--541--9788
DVisit our website at www.graco.com
DSee the Graco/MAGNUM Authorized Service
Service Centers list (Part No. 302367)
Para encontrar al Centro de Servicio Autorizado
Graco/MAGNUM
DLlámenos al 1--888--541--9788
DVisite nuestro sitio en la Web: www.graco.com
DConsulte la lista de Centros de Servicio
Autorizados (No. de pieza 302367)
Pour trouver un Centre agréé de réparation
Graco/MAGNUM près de chez vous
DPour nous contacter, composez le
1--888--541--9788
DVisitez notre site www.graco.com
DConsulter la liste des Centres agréés de
réparation Graco/MAGNUM (Pièce # 302367)
Never soak gun in solvent.
CAUTION
PRECAUCIÓN
MISE EN GARDE
Nunca remoje la pistola en
solvente.
N’imbibez jamais le pistolet dans le
solvant.
Operating Instructions
Instrucciones de operación
Guide d’exploitation
INSTRUCTIONS
This manual contains important warnings and information. Read and keep for reference.
Este manual contiene advertencias e información de importancia. Léalo y guárdelo para consultas.
Ce guide renferme des renseignements et avertissements importants. À lire et conserver comme référence.
3600 psi (24.8 MPa, 248 bar) Maximum Working Pressure
Presión máxima de operación 3600 psi (24.8 MPa, 248 bar)
Pression maximale de service 3 600 lb/po2(24.8 MPa, 248 bar)
Model 243926, Series A
Lightweight spray gun with 515 reversible spray tip and guard
Modelo 243926, Serie A
Peso ligero pistola con boquilla reversible 515 y guarda
Modèle 243926, Série A
Poids léger pistolet avec buse réversible 515 et protège
SG1--EF Airless Spray Gun
Pistola de pulverización sin aire SG1--EF
t
Pistolet pulvérisateur sans air SG1--EF
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440--1441
ECOPYRIGHT 2001, GRACO INC.
Graco Inc. is registered to I.S. EN ISO 9001 / Graco Inc. está registrada en I.S. EN ISO 9001 / Graco Inc certifié I.S. EN ISO 9001

2309320

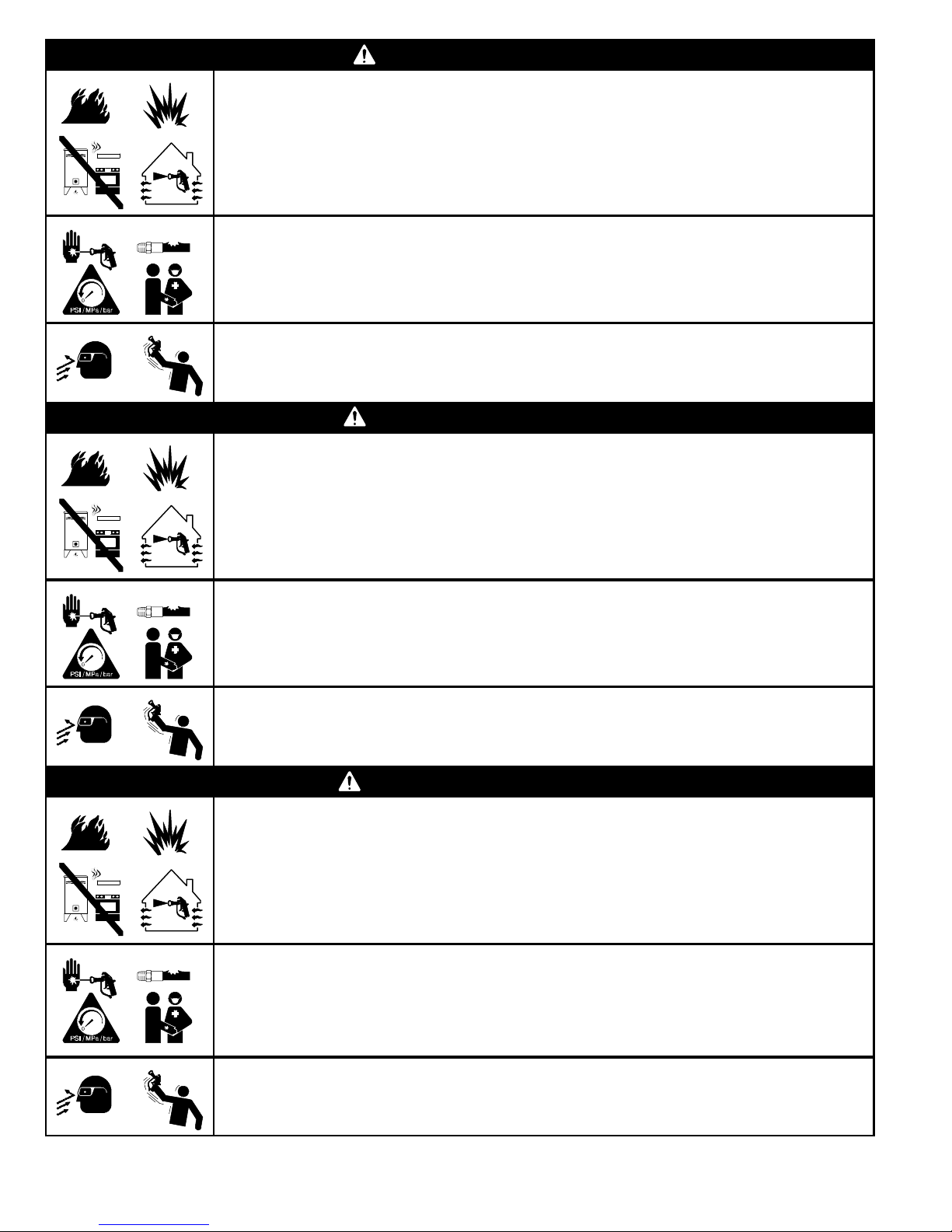

WARNING
FIRE AND EXPLOSION HAZARD Solvent and paint fumes can ignite or explode.
To help prevent a fire or explosion
DUse outdoors or in a well ventilated area. DAvoid all ignition sources such as static electricity from plastic drop cloths,
open flames such as pilot lights, hot objects such as cigarettes, and arcs from connecting or disconnecting power cords
and turning light switches off or on. DTape wall switches to prevent them from being turned off or on. DUse only MAGNUM
or Graco airless paint hoses. DGround sprayer, objects being sprayed, and paint/solvent pails. DHold metal part of gun
firmly to side of a grounded metal pail when triggering into pail. DDo not use 1,1,1--trichloroethane, methylene chloride,
other halogenated hydrocarbon solvents or fluids containing such solvents in this gun or any other pressurized aluminum
equipment. Such use could result in a chemical reaction and an explosion.
FLUID INJECTION HAZARD High-pressure spray or leaks can inject fluid into the body. If high-pressure fluid pierces your
skin, the injury might look like “just a cut,” but it is a serious wound. Get immediate medical attention.
To help prevent injection
DAlways put gun trigger safety in SAFETY ON position when not spraying. DAlways relieve pressure before you check or
repair leaks and when you stop spraying. DNever use components rated less than system Maximum Working Pres-
sure. DNever allow children to use this gun. DNever point gun at yourself or anyone else.
FLUID SPLASHBACK HAZARD To avoid splashback of fluid while spraying, make sure the spray gun is assembled with
the correct gasket for the fluid being sprayed. See Installing the Tip on page 4.
RECOIL HAZARD Brace yourself. The gun may recoil when triggered.
ADVERTENCIA
PELIGRO DE INCENDIO Y EXPLOSIÓN Los vapores de disolvente o de pintura pueden incendiarse o explotar.
Para evitar un incendio o una explosión
DUse en espacios abiertos o en áreas bien ventiladas. DEvite todas las fuentes de ignición como electricidad estática de las
carpetas para salpicaduras de pintura, fuego como el de las luces pilotos, objetos calientes como cigarrillos y arcos producidos al
conectar y desconectar cables de alimentación y encender y apagar las luces. DColoque cinta en los interruptores de muro para
evitar que los usen. DUse únicamente mangueras para pulverización sin aire MAGNUM oGraco. DConecte a tierra el pulveriza-
dor, el objeto que esté pintando y los cubos de disolvente. DSujete firmemente la pistola contra el lado de un recipiente conecta-
do a tierra mientras dispara la pistola hacia el interior del mismo. DNo utilice nunca 1,1,1-tricloroetano, cloruro de metileno, otros
disolventes de hidrocarbono halogenado o fluidos que contengan tales disolventes en una bomba a presión de aluminio. El uso de
estas sustancias puede provocar una seria reacción química con riesgos de explosión.
PELIGRO DE INYECCIÓN DE FLUIDO La pulverización o las fugas a alta presión pueden inyectar fluido en el cuerpo.
Para evitar la inyección
DSiempre coloque el seguro el gatillo de la pistola en la posición SAFETY ON cuando no la esté usando. DSiga el
procedimiento de descompresión si deja de pulverizar o al comenzar la revisión del pulverizador. DNo use componentes cuya
presión nominal sea menor que la Presión máxima de funcionamiento del pulverizador. DNunca permita que los niños utilicen
esta unidad. DAléjese de la boquilla del pulverizador, nunca apunte la pistola hacia usted mismo ni a nadie más.
PELIGRO DE SALPICADURA DE FLUIDO Para evitar la salpicadura de fluido mientras use el pulverizador, verifique que
la pistola esté armada con la empaquetadura que corresponde al fluido con el que se trabaja. Vea Instalación de la boquilla
en la página 4.
PELIGRO DE RECOIL Cinta você mesmo; o pistola pode recoil quando provodao.
AVERTISSEMENT
DANGER D’INCENDIE ET D’EXPLOSION les vapeurs de solvant et de peinture peuvent s’enflammer ou causer une explosion.
Pour empêcher tout incendie et explosion
DUtiliser le pulvérisateur à l’air libre ou dans une zone bien aérée. DÉliminer toute source d’inflammation ; à savoir l’électricité
statique créée par les toiles de peintre en plastique, les flammes nues telles que les veilleuses, les objets chauds tels que les
cigarettes et les arcs créés par le fait de brancher et débrancher des cordons électriques, ou allumer et éteindre des lumiè-
res. DAppliquer un ruban adhésif sur les interrupteurs d’éclairage pour en empêcher l’utilisation. DUtiliser seulement les flexibles
à peinture sans air MAGNUM ou Graco. DRaccorder le pulvérisateur, l’objet à peindre et les seaux de peinture et de solvant à la
terre. DAppuyer le pistolet contre le côté du seau mis à la terre quand on pulvérise dans le seau. DNe jamais utiliser de
trichloroéthane-1,1,1, de chlorure de méthylène, d’autres solvants à base d’hydrocarbures halogénés ni de fluides contenant de tels
solvants dans une unité sous pression en aluminium. Cela pourrait provoquer une réaction chimique avec risque d’explosion.
DANGER D’INJECTION DE FLUIDE une pulvérisation ou des fuites à haute pression peuvent provoquer une injection de
produit dans le corps.
Pour éviter les risques d’injection, toujours
DMettre le loquet de sécurité de la gâchette en position SAFETY ON à la fin de la pulvérisation. DEffectuer une décompression
à chaque arrêt de la pulvérisation ou avant tout entretien. DNe pas utiliser d’éléments prévus pour une pression inférieure à la
pression de service maximum du pulvérisateur. DNe jamais permettre aux enfants d’utiliser cet appareil. DSe tenir loin de la
buse et ne jamais pointer le pistolet vers soi-même ou d’autres personnes.
DANGER D’ÉCLABOUSSURE Pour éviter les éclaboussures de fluide pulvérisé, s’assurer que le montage du pistolet
renferme un joint d’étanchéité compatible avec le fluide pulvérisé. Voir Installation de la buse à la page 4.
DANGER D’ÉRECUL Croisillon vous--même; le pistolet peut recul une fois déclenché.

309320 3
12
5
34
12 3
OFF
9600A 9600A
9600A 9600A
9565A 9565A
9565A
9600A
CAUTION
PRECAUCIÓN
MISE EN GARDE

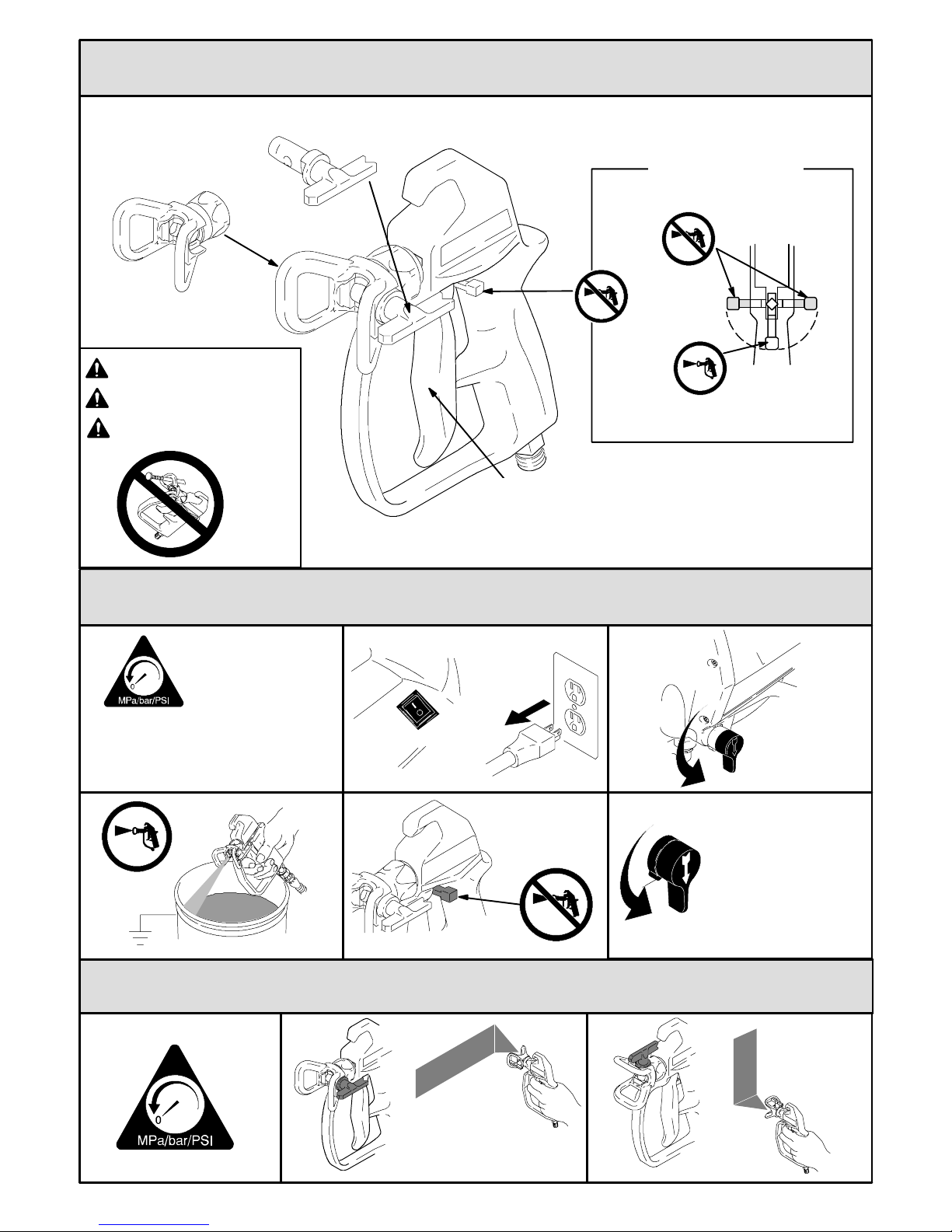

CONTROLS / CONTROLES / COMMANDES
trigger safety /
seguro el gatillo /
verrouillage gâchette
trigger / gatillo / gâchette
tip guard /
protección de la boquilla /
garde-buse
tip / boquilla / buse
PRESSURE RELIEF / DESCOMPRESIÓN / DÉCOMPRESSION
ALIGN SPRAY / ALINEAR PULVERIZACIÓN / ALIGNER LE JET
Follow 1 -- 5 when you stop spraying.
Cuando deje de pulverizar, siga los
pasos 1 -- 5.
Effectuer les opérations 1 -- 5 lors
d’un arrêt de la pulvérisation.
Leave sprayer in
PRIME position.
Deje pulverizadore en
la posición PRIME.
Laisser pulvérisateur à
la position PRIME.

4309320
1345
1
3
2
9600A
9600A 9600A
9600A
2
4
9600A
9600A
9600A
9564A
WARNING ADVERTENCIA
AVERTISSEMENT
WARNING ADVERTENCIA
AVERTISSEMENT ADJUST SPRAY / AJUSTAR PULVERIZACIÓN /
RÉGLER LE JET
CLEAR CLOG / ELIMINAR OBSTRUCCIÓN /
DÉBOUCHER LA BUSE
See Installing the Tip.
Vea Instalación de la boquilla.
Voir Installation de la buse.
Installing the Tip / Instalación de la boquilla / Installation de la buse
1. Orient seat so curved face matches tip cylinder profile.
2. Use pencil point to guide seat and gasket into retaining nut. Press seat and
gasket into place.
1. Oriente el asiento de modo que su superficie curva coincida con el perfil del
cilindro de la boquilla.
2. Use la punta de un lápiz para guiar el asiento y la empaquetadura dentro de la
tuerca de retención. Luego presione para instalarlos.
1. Orienter le siège de manière à ce que sa face incurvée épouse le profil du
cylindredelabuse.
2. Utiliser la pointe d’un crayon pour guider le siège et le joint d’étanchéité dans
l’écrou de retenue. Ensuite, les tasser en place.
seat
asiento
siège seat
asiento
siège
gasket
empaquetadura
joint d’étanchéité
retaining nut
tuerca de retención
écrou de retenue
ti3479a
gasket
empaquetadura
joint d’étanchéité

309320 5
134
2
9600A
WARNING ADVERTENCIA
AVERTISSEMENT

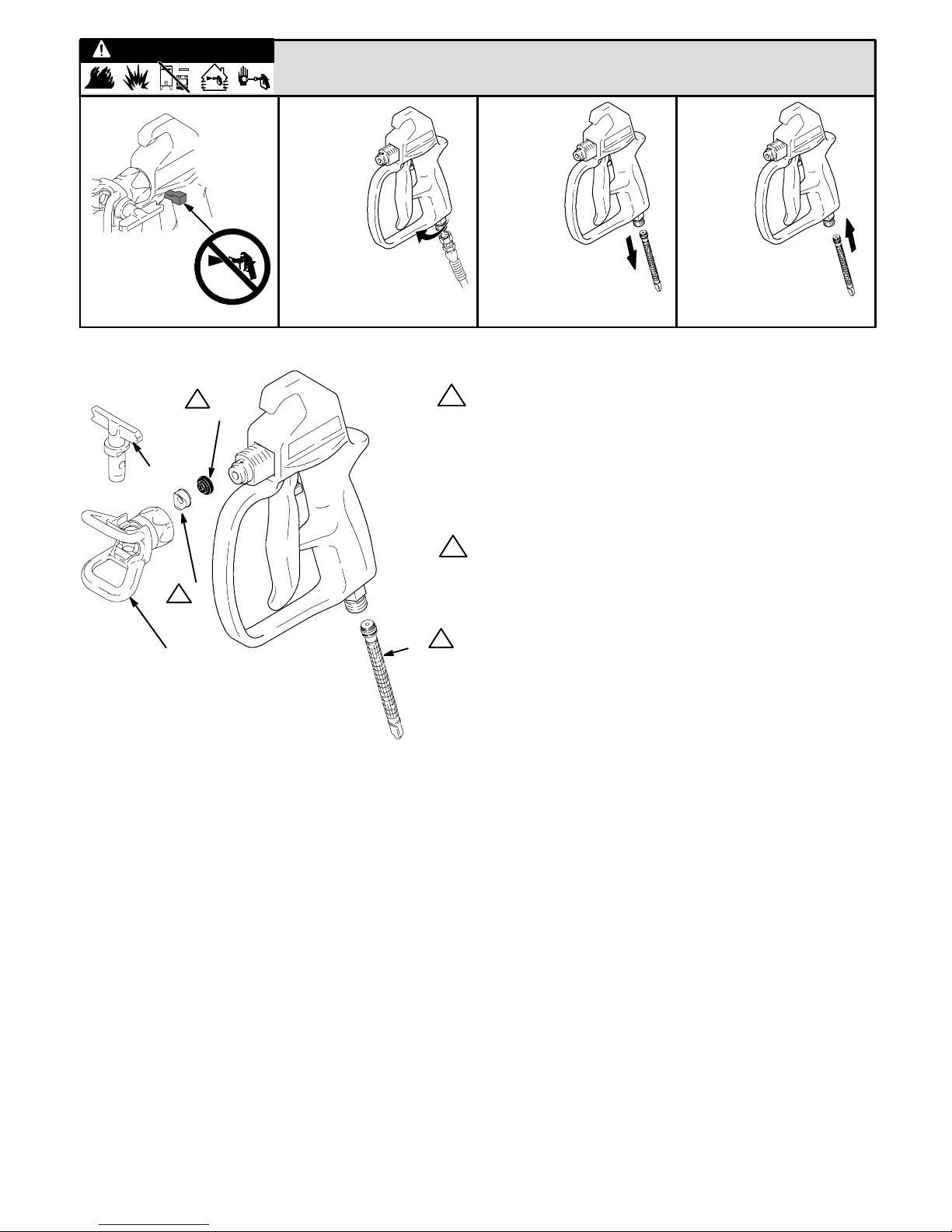

Unscrew
hose /
Destornille la
manguera /
Dévisser
le flexible
Remove filter /
Retire el filtro /
Enlever le
filtre
Insert filter /
Inserte el
filtro /
Introduire
le filtre
Changing Easy Access Filter / Cambio del filtro Easy Access /
Remplacement du filtre à accès facile
Parts / Service Drawing
1
5a
5b
6
SG1--EF: 243926
1
1
2
2
Parts List
Ref.
No. Part No. Description Qty.
3n244514 FILTER, 2-pack, 60 & 100 mesh 1
5 243004 KIT, repair, gasket (includes 5a to 5b)
5anGASKET, tip; black rubber 1
5bnSEAT, cylinder 1
6n221515 TIP, spray,
0.015 in. (0.381 mm) orifice;
10 to 12 in. (254 to 304.8 mm) fan
(includes 5a--5b) 1
7n243001 GUARD, RST; 7/8 in. (22 mm) thread 1
nKeep these spare parts on hand to reduce down time.
nTener estas piezas a mano para reducir el período de inactividad del
sistema.
nGarder ces pièces de rechange à portée de la main pour réduire les
temps morts.
3
7
A wallet card with user instructions and
information for physicians treating injection
injuries is packaged with this gun. For free
extras, call 1--800--328--0211 and ask for
Part No. 179960.
La tarjeta de bolsillo con instrucciones para
el usuario e información sobre el
tratamiento médico de las lesiones por
inyección viene incluida con el pistola.
Guarde esta tarjeta. Llame al
1--800--328--0211 si necesita información
adicional gratuita (No. de pieza 179960).
L’emballage du pistolet comprend une carte
aide-mémoire qui fournit des instructions à
l’utilisateur et des renseignements aux
médecins pour traiter les blessures dues à
l’injection de fluides. Conserver cette carte.
Composer le 1--800--328--0211 pour
commander d’autres cartes sans frais
(Pièce # 179960).
Always replace the gasket and seat (included with tip) when you
replace a worn spray tip. See Installing the Tip, page 4.
Siempre reemplace la empaquetadura y el asiento (incluidos
con la boquilla) cuando reemplace una boquilla desgastada. Vea
Instalación de la boquilla en la página 4.
Toujours remplacer le joint d’étanchéité et le siège (inclus avec
la buse) lorsqu’on remplace une buse usée. Voir Installation de
la buse à la page 4.
Clean the spray gun fluid filter with compatible solvent and a brush
every time you flush the system.
Limpie el filtro de fluido de la pistola pulverizadora con un disolven-
te compatible y una brocha cada vez que enjuague el sistema.
Nettoyer le filtre à fluide du pistolet à l’aide d’un solvant compatible
et d’une brosse à chaque vidange du système.

6309320
Technical Data / Datos técnicos / Fiche technique
Maximum working pressure
Rango de presión de operación
Plages de pression de service
3600 psi (24.8 MPa, 248 bar)
Wetted parts
Piezas húmedas
Pièces en contact de fluide
plated steel, nylon, aluminum, tungsten carbide, stainless steel, brass, vitonR
acero chapado, nylon, aluminio, carburo metálico, acero inoxidable, bronce, vitonR
acier plaqué, nylon, aluminium, carbure de tungstène, acier inoxydable, laiton,
caoutchouc fluoré (viton)R
Weight / Peso / Poids 13.4 oz (380 g)
Inlet fitting
Conexión de entrada
Raccord d’admission
1/4 npsm external thread
hilo externo 1/4 npsm
filetage externe 1/4 npsm
Internal strainer
Filtro de interno
Tamis d’admission
60 mesh
malla 60
mailles 60
Operating temperature range
Rango de temperatura de operación
Plage des températures de service
40_to 115_F(4_to 46_C)
de 40_a115_F(4_a46_C)
40_à115_F(4_à46_C)

309320 7
Notes

8309320
Limited Warranty
Graco Inc. warrants to the original retail purchaser (other than for purposes of resale or rental) all equipment manufactured by Graco and bearing its name
to be free from defects in material and workmanship if operated in accordance with Graco’s printed recommendations and instructions. This warranty
applies for one year from the date of purchase.
This warranty does not cover and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by improper use,
accidents, user negligence, use of non-Graco component parts or service or repair performed by anyone other than a Graco authorized service center.
IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE
YEAR FROM THE DATE OF ORIGINAL PURCHASE.
GRACO SHALL NOT IN ANY EVENT BE LIABLE FOR ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE OR EXPENSE OF
ANY KIND, WHETHER FROM BREACH OF THIS WARRANTY OR ANY OTHER REASON. Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion may not apply to you.
To make a claim under this warranty, return the product with proof of purchase, transportation prepaid, to any Authorized Graco Service Center. Graco’s
Authorized Service Center, at its option, will either repair or replace the product and return it to you, postage prepaid. A listing of Authorized Graco Service
Centers is enclosed with this product. You may also find the nearest Authorized Graco Service Center by calling 1--888--541--9788 or by visiting our
website at www.graco.com.
This warranty gives you specific legal rights and you may also have other rights which may vary from state to state.
Garantía limitada
Graco Inc. garantiza al comprador original (para propósitos distintos a la reventa o el arriendo) que todo el equipo fabricado por Graco y que lleve su
nombre no presenta defectos de materiales o fabricación si se opera de acuerdo con las recomendaciones ye instrucciones impresas de Graco. Esta
garantía se aplica durante un año a contar de la fecha de compra.
Esta garantía no cubre desgaste general, mal funcionamiento, daños o desgaste causados por uso inapropiado, accidentes, negligencia del usuario, uso
de componentes de otras marcas o servicio o reparación no realizadas por centro de servicio autorizados, por lo cual Graco no asume ninguna respon-
sabilidad.
LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE VIABILIDAD COMERCIAL Y APTITUD PARA UN PROPÓSITO PARTICULAR, ESTÁN LIMITA-
DAS A UNA AÑO A CONTAR DE LA FECHA DE COMPRA ORIGINAL.
GRACO NO ASUMIRÁ RESPONSABILIDAD EN NINGÚN CASO POR CUALQUIER PÉRDIDA, DAÑO O GASTO INCIDENTAL, INDIRECTO O
DERIVADO DE CUALQUIER TIPO, YA SEA POR TRANSGRESIÓN DE ESTA GARANTÍA O POR CUALQUIER OTRA RAZÓN. Algunos estados no
permiten la exclusión o limitación de daños incidentales o derivados, de modo que la limitación o exclusión pueden no ser válida en su caso.
Para efectuar reclamaciones por esta garantía, devuelva el producto con el comprobante de compra, con despacho pagado, a cualquier Centro de
Servicio Autorizado Graco. El Centro de Servicio Autorizado Graco, a su discreción, puede reparar o reemplazar el producto, previo pago del despacho.
Con el producto se adjunta una lista de Centros de Servicio Autorizados Graco. También se puede encontrar el centro de servicio más cercano llamando
al 1--888--541--9788 o visitando la página web www.graco.com.
Esta garantía le otorga derechos legales específicos sin perjuicio de otros derechos que pueden variar de un estado a otro.
Garantie limitée
Graco Inc garantit à l’acquéreur d’origine, (autre qu’aux fins de revente ou de location), que tout équipement fabriqué par Graco et portant son nom, est
exempt de vices de matériel et de fabrication, à condition d’être exploité conformément aux recommandations et instructions de Graco. Cette garantie
s’applique pendant un an suivant la date d’achat de l’équipement.
Cette garantie ne couvre pas - et Graco n’en sera pas tenue responsable - l’usure normale, ou toute avarie, dommage ou usure causés par une mauvaise
utilisation, des accidents, négligence de la part de l’utilisateur, utilisation de pièces ne venant pas de Graco, ou un entretien ou réparation effectués par
tout personnel autre que le personnel affecté à un Centre agréé de réparation Graco.
LA DURÉE DE TOUTES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN EMPLOI DONNÉ, SE
LIMITE À UN AN À PARTIR DE LA DATE D’ACHAT INITIAL.
EN AUCUN CAS GRACO NE SERA TENU RESPONSABLE DE TOUTE PERTE, DOMMAGE OU FRAIS DIRECTS OU ACCESSOIRES DE TOUTES
SORTES, QUE CE SOIT EN DÉROGATION À CETTE GARANTIE OU POUR TOUTE AUTRE RAISON. Certaines provinces ne permettent pas
l’exclusion ou la délimitation des dommages accessoires ou indirects, de sorte que la délimitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer
dans votre cas.
Pour faire une réclamation en vertu de cette garantie, retourner le produit, port payé, accompagné d’une preuve d’achat à tout Centre agréé de réparation
Graco. À son choix, le Centre agréé de réparation Graco effectuera la réparation ou le remplacement du produit et vous retournera le produit, port payé.
Une liste des Centres agréés de réparation Graco est incluse avec le produit. Vous pouvez aussi trouver le Centre agréé de réparation Graco le plus
proche en composant le 1--888--541--9788 ou en visitant notre site www.graco.com.
Cette garantie vous procure des droits légaux spécifiques. Vous pouvez aussi avoir d’autres droits qui peuvent varier entre provinces.
All written and visual data contained in this document reflect the latest product information available at the time of publication.
Graco reserves the right to make changes at any time without notice.
Todos los datos escritos o visuales contenidos en este documento reflejan la información más reciente sobre el producto al
momento de la publicación. Graco se reserva el derecho de introducir cambios en cualquier momento y sin aviso.
Toute information écrite et graphique incluse dans ce document reflète les caractéristiques les plus récentes des produits au
moment d’aller sous presse. Graco se réserve le droit d’apporter des modifications en tout temps sans avis.
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440--1441
www.graco.com
PRINTED IN USA / IMPRESO EN USA / Imprimé aux USA
309320 03/2001, Revised 07/2008
