Makita 6216D User manual

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d’instructions
D Akku-bohrschrauber Betriebsanleitung
I Trapano-avvitatore a batteria Istruzioni per l’uso
NL Snoerloze boor-schroevedraaier Gebruiksaanwijzing
E Taladro-atornillador a batería Manual de instrucciones
P Berbequim aparafusador a bateria Manual de instruções
DK Akku bore-skruemaskine Brugsanvisning
S Sladdös borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Käyttöohje
GR Βιδοτρύπανο µε µπαταρία Οδηγίεσ χρήσεωσ
TR Kablosuz matkap El kitabı
6216D
6236D
6316D
6336D

2
2
1
7
3
8
12
99
13
11
10
14
16
15
17
18 19
20
3
4
5
6
12
34
56
78

3
910
22
23
21

4
ENGLISH Explanation of general view
1Button
2 Battery cartridge
3Bit
4 Tighten
5Sleeve
6 Ring
7 Bit holder
8 Switch trigger
9 Reversing switch lever
10 A side
11 B side
12 Clockwise
13 Counterclockwise
14 Low speed
15 High speed
16 Speed change lever
17 Adjusting ring
18 Graduations
19 Drill marking
20 Pointer

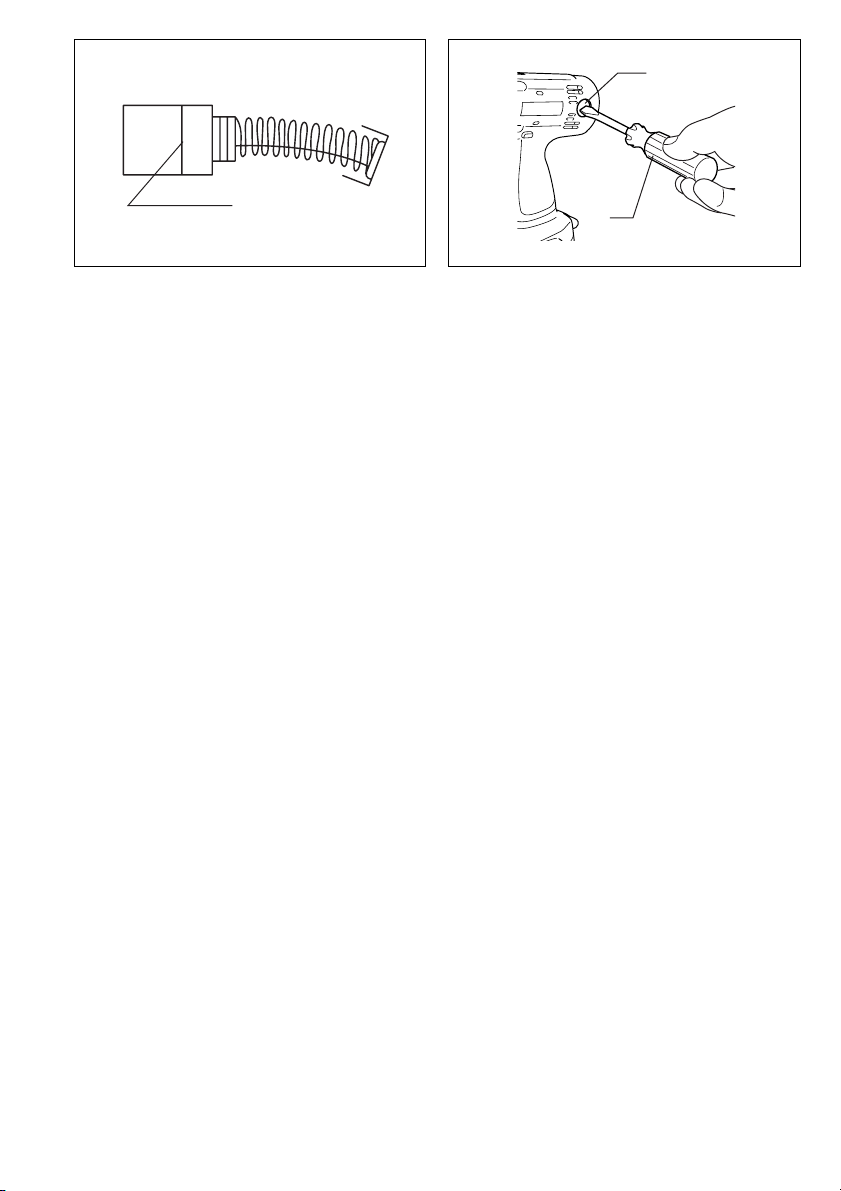

21 Limit mark
22 Brush holder cap
23 Screwdriver
SPECIFICATIONS
Model 6216D 6236D 6316D 6336D
Capacities
Steel .................................................... 10 mm 10 mm 13 mm 13 mm
Wood ................................................... 30 mm 36 mm 30 mm 36 mm
Wood screw ......................................... 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Machine screw .................................... 6 mm 6 mm 6 mm 6 mm
No load speed (min-1)
High ..................................................... 0 – 1,300 0 – 1,300 0 – 1,300 0 – 1,300
Low ...................................................... 0 – 400 0 – 400 0 – 400 0 – 400
Overall length ......................................... 243 mm 243 mm 255 mm 255 mm
Net weight .............................................. 2.1 kg 2.2 kg 2.2 kg 2.3 kg
Rated voltage ......................................... D.C. 12 V D.C. 14.4 V D.C. 12 V D.C. 14.4 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended Use
The tool is intended for drilling and screw driving in wood,
metal and plastic.
Safety hints
For your own safety, please refer to enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may result
in a risk of overheating, possible burns and even
an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.

5
SPECIFIC SAFETY RULES GEB002-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed
metal parts of the tool “live” and shock the oper-
ator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
OPERATING INSTRUCTIONS
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Installing or removing driver bit or drill bit
(Fig. 2 & 3)
Important:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
the bit.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise. When not using the driver bit, keep it in the
bit holders. Bits 45 mm long can be kept there.
Switch action (Fig. 4)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Reversing switch action (Fig. 5)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation. When the switch lever is in the neutral
position, the switch trigger cannot be pulled.
Speed change (Fig. 6)
To change the speed, first switch off the tool and then
slide the speed change lever to the “ II ” side for high
speed or “ I” side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned half-way between the “ I” side and
“II ” side, the tool may be damaged.
• Do not use the speed change lever while the tool is run-
ning. The tool may be damaged.
Adjusting the fastening torque (Fig. 7)
The fastening torque can be adjusted in 17 steps by turn-
ing the adjusting ring so that its graduations are aligned
with the pointer on the tool body. The fastening torque is
minimum when the number 1 is aligned with the pointer,
and maximum when the mmarking is aligned with the
pointer.
The clutch will slip at various torque levels when set at
the number 1 to 16. The clutch is designed not to slip at
the mmarking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
NOTE:
• The adjusting ring does not lock when the pointer is
positioned only half-way between the graduations.
• Do not operate the tool with the adjusting ring set
between the number 16 and the mmarking. The tool
may be damaged.
Screwdriving operation (Fig. 8)
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the trigger as
soon as the clutch cuts in.

6
NOTE:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart below.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
Drilling operation
First, turn the adjusting ring so that the pointer on the tool
body points to the mmarking. Then proceed as follows.
• Drilling in wood
When drilling in wood, best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
• Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a centerpunch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling. Use a cutting lubricant
when drilling metals. The exceptions are iron and brass
which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole breakthrough. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work on
the tool.
Replacement of carbon brushes (Fig. 9 & 10)
Replace carbon brushes when they are worn down to the
limit mark. Both identical carbon brushes should be
replaced at the same time.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Screw bits
• Grip assembly
• Rubber pad assembly
• Foam polishing pad
• Depth gauge
• Wool bonnet
• Various type of Makita genuine batteries and chargers
• Plastic carrying case
Nominal diameter of
wood screw (mm) Recommended size of pilot hole (mm)
3.1 2.0–2.2
3.5 2.2–2.5
3.8 2.5–2.8
4.5 2.9–3.2
4.8 3.1–3.4
5.1 3.3–3.6
5.5 3.7–3.9
5.8 4.0–4.2
6.1 4.2–4.4

7
FRANÇAIS Descriptif
1Bouton
2Batterie
3 Embout
4Serrer
5 Manchon
6 Bague
7 Porte-embout
8 Gâchette
9 Inverseur
10 Côté A
11 Côté B
12 Vers la droite
13 Vers la gauche
14 Vitesse réduite
15 Grande vitesse
16 Levier de changement
de vitesse
17 Bague de réglage
18 Graduations
19 Repère de perçage
20 Pointeur
21 Repère d’usure
22 Bouchon du porte-charbon
23 Tournevis
SPECIFICATIONS
Modèle 6216D 6236D 6316D 6336D
Capacités
Acier ....................................................10 mm 10 mm 13 mm 13 mm
Bois ......................................................30 mm 36 mm 30 mm 36 mm
Vis en bois ...........................................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Vis à métaux ........................................6 mm 6 mm 6 mm 6 mm
Vitesse à vide (min-1)
Grande vitesse ....................................0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300
Vitesse réduite .....................................0 – 400 0 – 400 0 – 400 0 – 400
Longueur totale .......................................243 mm 243 mm 255 mm 255 mm
Poids net .................................................2,1 kg 2,2 kg 2,2 kg 2,3 kg
Tension nominale ....................................12 V D.C. 14,4 V D.C. 12 V D.C. 14,4 V D.C.
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L’outil est prévu pour le perçage et le vissage dans le
bois, le métal et le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
PRÉCAUTIONS IMPORTANTES
POUR LE CHARGEUR ET LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d'atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu'elle est restée inutilisée pendant plus de
six mois.
Protection de l’environnement
(Pour la Suisse uniquement)
Afin de préserver l’environnement,
rapportez la batterie usagée aux
postes de ramassage officiel.

8
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la per-
ceuse. Si vous n’utilisez pas cet outil électrique de
façon sûre ou adéquate, vous courez un risque de
blessure grave.
1. Saisissez les outils électriques par leurs surfa-
ces de poigne isolées lorsque vous effectuez
une opération au cours de laquelle l’outil tran-
chant peut entrer en contact avec des fils cachés
ou avec son propre cordon d’alimentation. Le
contact avec un fil électrique peut mettre les par-
ties non isolées de l’outil sous tension et élec-
trocuter l’utilisateur.
2. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
3. Tenez votre outil fermement.
4. Gardez les mains éloignées des pièces en rota-
tion.
5. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
6. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils seraient extrêmement
chauds et pourraient vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
MODE D’EMPLOI
Engager et retirer la batterie (Fig. 1)
• L’alimentation doit être coupée (interrupteur à l’arrêt).
• Pour retirer la batterie, sortez-la de l’outil tout en
appuyant sur les boutons des deuxcôtés de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie en
place. Insérez-la toujours à fond, jusqu’à ce qu’elle se
verrouille dans un léger déclic. Sinon, elle risque de
tomber accidentellement de l’outil, ce qui pourrait vous
blesser, vous ou d’autres personnes alentour.
• La batterie doit pouvoir être introduite facilement dans
son logement ; si tel n’est pas le cas, c’est qu’elle n’est
pas présentée dans le bons sens.
Installation et retrait de l’embout ou du foret
(Fig. 2 et 3)
Important :
Assurez-vous toujours que l’outil est hors tension et que
la batterie est sortie avant d’installer ou de retirer le foret.
Tenez la bague et tournez le manchon du mandrin vers
la gauche pour ouvrir le mandrin. Enfoncez le foret dans
le mandrin le plus loin possible. Tenez solidement la
bague et tournez le manchon vers la droite pour serrer le
mandrin.
Pour retirer le foret, tenez la bague et tournez le man-
chon vers la gauche.
Quand vous ne vous servez pas du foret, laissez-le dans
le porte-foret. Vous pourrez y mettre des forets de 45 mm
de long.
Interrupteur (Fig. 4)
ATTENTION :
Avant de mettre la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle revient
sur la position “OFF” quand vous la relâchez.
Pour démarrer l’outil, il suffit d’appuyer sur la gâchette.
Plus vous appuyez sur la gâchette, plus la vitesse de
l’outil augmente. Pour arrêter l’outil, relâchez la gâchette.
Inverseur (Fig. 5)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant que l’outil ne
soit complètement arrêté.
• Lorsque vous ne vous servez pas de l’outil, mettez tou-
jours l’inverseur à la position neutre.
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che. Lorsque l’inverseur est à la position neutre, il n’est
pas possible d’actionner la gâchette.
Changement de vitesse (Fig. 6)
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté “II” pour faire marcher l’outil à grande vitesse, ou sur
le côté “ I” pour le faire marcher à vitesse réduite. Véri-
fiez que le levier de changement de vitesse est réglé sur
la bonne position avant de réutiliser la machine. Utilisez
la vitesse qui convient pour le travail.
ATTENTION :
• Réglez toujours le levier de changement de vitesse à
fond sur la position voulue. Si vous actionnez l’outil
alors que le levier est placé à mi-chemin entre la posi-
tion “ I” et la position “II”, vous risquez d’endommager
l’outil.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Cela pourrait endomma-
ger l’outil.

9
Réglage du couple de serrage (Fig. 7)
Le couple de serrage peut être réglé sur 17 crans à l’aide
de la bague de réglage. Tournez la bague de façon que
ses graduations soient alignées sur le pointeur du corps
de l’outil. Le couple de serrage est minimal lorsque le
chiffre 1 est aligné sur le pointeur, et il est maximal lors-
que le repère mest aligné sur le pointeur.
L’embrayage glissera à différents niveaux de couple lors-
que le couple est réglé entre 1 et 16. L’embrayage est
conçu pour ne pas glisser sur le repère m. Avant de pro-
céder, effectuez toujours un essai dans le matériau de
travail ou dans un matériau analogue pour déterminer le
temps de serrage qui convientpour le travailen question.
NOTE :
• La bague de réglage ne se verrouille pas si le pointeur
se trouve à mi-chemin entre deux graduations.
• Ne faites pas fonctionner l’outil avec la bague de
réglage située entre le numéro 16 et le repère m. Vous
pourriez endommager l’outil.
Vissage (Fig. 8)
Insérez la pointe de l’embout dans la tête de la vis et
appuyez sur l’outil. Commencez par faire tourner l’outil
lentement, puis augmentez la vitesse progressivement.
Relâchez la gâchette dès que la vis est complètement
enfoncée.
NOTE :
• Vérifiez que l’embout est bien enfoncé droit dans la
tête de la vis, sinon la vis et/ou le foret risquent d’être
endommagés.
• Pour enfoncer des vis en bois, le travail sera plus facile
si vous commencez par percer des trous pilotes, et
vous éviterez ainsi de fendre la pièce. Voyez le tableau
ci-dessous.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit déchargée, laissez l’outil reposer pen-
dant 15 minutes avant de recommencer avec une bat-
terie fraîche.
Perçage
Tout d’abord, réglez la bague de réglage de façon que le
pointeur du corps de l’outil soit aligné sur le repèrem.
Puis, procédez comme suit :
• Perçage dans du bois
Pour percer dans du bois, vous obtiendrez les meilleurs
résultats avec un foret en bois doté d’une vis de gui-
dage. La vis de guidage facilite le perçage en attirant le
foret dans la pièce.
• Perçage dans du métal
Pour éviter que le foret ne glisse quand vous commen-
cez à percer le trou, faites une entaille à l’aide d’un outil
à centrer et d’un marteau au point à percer. Placez la
pointe du foret dans l’entaille et commencez à percer.
Pour percer des métaux, utilisez un lubrifiant de coupe.
Seuls le fer et le cuivre devront être percés à sec.
ATTENTION :
• Vous ne percerez pas plus rapidement en appuyant
plus fort sur l’outil. Au contraire, une pression exces-
sive ne pourra qu’endommager la pointe du foret,
réduisant ainsi les performances de l’outil et sa durée
de vie.
• Il s’exerce une pression considérable sur l’outil/le foret
au moment où le trou se perce. Tenez l’outil fermement
et faites attention lorsque le foret commence à pénétrer
dans la pièce.
• Pour retirer un foret coincé, il suffit de régler l’inverseur
dans le sens de rotation inverse, ce qui fait ressortir le
foret. Faites attention car l’outil risque de ressortir brus-
quement si vous ne le tenez pas fermement.
• Si les pièces sont de petites dimensions, fixez-les tou-
jours dans un étau ou tout autre dispositif de serrage
similaire.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie se soit déchargée, laissez l’outil reposer
pendant 15 minutes avant de recommencer avec une
batterie fraîche.
ENTRETIEN
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et que
la batterie a été enlevée avant d’effectuer toute interven-
tion sur l’outil.
Remplacement des charbons (Fig. 9 et 10)
Dès que l’un des charbons atteint son repère d’usure,
remplacez la paire (par des charbons de même type).
Pour votre sécurité et la fiabilité du produit, les répara-
tions, la maintenance de cet appareil doit être confiée à
un Centre d’Entretien MAKITA.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Embouts de vis
• Ensemble de poignée
• Plateau caoutchouc
• Garniture de polissage en mousse
• Tige de profondeur
• Peau de mouton
• Les divers types de batteries et chargeurs Makita
authentiques
• Mallette de transport en plastique
Diamètre nominal de
vis en bois (mm) Dimension recomman- dée du trou pilote (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7–3,9
5,8 4,0–4,2
6,1 4,2–4,4

10
DEUTSCH Übersicht
1 Akku-Entriegelungsknopf
2 Akku
3 Schraubendrehereinsatz
4 Festziehen
5 Werkzeugverriegelung
6 Klemmring
7 Werkzeughalter
8 Elektronikschalter
9 Drehrichtungsumschalter
10 Seite A
11 Seite B
12 Rechtslauf
13 Linkslauf
14 Niedrige Drehzahl
15 Hohe Drehzahl
16 Drehzahlumschalter
17 Drehmoment-Einstellring
18 Drehmoment-Stufen
19 Symbol “Bohren”
20 Markierungspfeil
21 Verschleißgrenze
22 Bürstenhalterkappe
23 Schraubendreher
TECHNISCHE DATEN
Modell 6216D 6236D 6316D 6336D
Bohrleistung
Stahl .................................................... 10 mm 10 mm 13 mm 13 mm
Holz ..................................................... 30 mm 36 mm 30 mm 36 mm
Holzschrauben .................................... 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Maschinenschrauben .......................... 6 mm 6 mm 6 mm 6 mm
Leerlaufdrehzahl (min-1)
Hoch .................................................... 0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300
Niedrig ................................................. 0 – 400 0 – 400 0 – 400 0 – 400
Gesamtlänge .......................................... 243 mm 243 mm 255 mm 255 mm
Gewicht .................................................. 2,1 kg 2,2 kg 2,2 kg 2,3 kg
Nennspannung ....................................... DC 12 V DC 14,4 V DC 12 V DC 14,4 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für Bohren und Schrauben in Holz,
Metall und Kunststoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR LADEGERÄT UND AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.

11
Umweltschutz
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
• Ihr Beitrag zum Umweltschutz: Bringen
Sie bitte die gebrauchte Batterie an eine
offizielle Sammelstelle zurück.
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses
Elektrowerkzeug auf unsichere oder unsachgemäße
Weise benutzen, können Sie schwere Verletzungen
erleiden.
1. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
2. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
3. Halten Sie die Maschine mit festem Griff.
4. Halten Sie die Hände von rotierenden Teilen fern.
5. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
6. Vermeiden Sie eine Berührung des Bohrereinsat-
zes oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann noch sehr heiß sind
und Hautverbrennungen verursachen können.
7. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
BEDIENUNGSHINWEISE
Ein- und Ausbau des Akkus (Abb. 1)
• Schalten Sie vor dem Ein- bzw. Ausbau des Akkus
immer die Maschine ab.
• Um den Akku herauszunehmen, gleichzeitig beide Ent-
riegelungsknöpfe drücken und den Akku aus der
Maschine ziehen.
• Zum Einsetzen des Akkus die Erhebung am Akku-
Gehäuse in die Nut im Maschinengehäuse ausrichten
und den Akku hineinschieben. Stellen Sie sicher, daß
der Akku hörbar einrastet, um zu verhindern, daß er
herausfällt.
• Beim Einsetzen des Akkus keine Gewalt anwenden.
Der Akku muß leicht in die Maschine einzuführen sein.
Montage oder Demontage
von Einsatzwerkzeugen (Abb. 2 u. 3)
Wichtig:
Vergewissern Sie sich vor der Montage bzw. Demontage
von Einsatzwerkzeugen stets, daß die Maschine abge-
schaltet und der Akku herausgenommen ist.
Halten Sie den Klemmring fest und drehen Sie die Werk-
zeugverriegelung entgegen dem Uhrzeigersinn, um die
Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk-
zeug bis zum Anschlag in das Bohrfutter ein. Halten Sie
den Klemmring gut fest und drehen Sie die Werkzeug-
verriegelung entgegen dem Uhrzeigersinn, um das Bohr-
futter festzuziehen. Zum Entfernen des
Einsatzwerkzeugs halten Sie den Klemmring und drehen
die Werkzeugverriegelung entgegen dem Uhrzeigersinn.
Für Schraubendrehereinsätze mit einer Gesamtlänge
von 45 mm befinden sich zwei Werkzeughalter am
Maschinenfuß. Bei Nichtverwendung den Schraubendre-
hereinsatz in den Werkzeughalter an der Maschine ein-
setzen.
Schalterfunktion (Abb. 4)
VORSICHT:
Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, daß der Elektronikschalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-Stel-
lung zurückkehrt.
Zum Einschalten der Maschine drücken Sie den Elektro-
nikschalter. Die Drehzahl erhöht sich durch verstärkte
Druckausübung auf den Elektronikschalter. Zum Aus-
schalten lassen Sie den Schalter los.
Drehrichtungsumschalter (Abb. 5)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den
Drehrichtungsumschalter stets auf die Neutralstellung.
Mit dem Drehrichtungsumschalter kann die Drehrichtung
verändert werden. Für Rechtslauf drücken Sie auf die
Seite A des Drehrichtungsumschalters, dür Linkslauf auf
die Seite B. In Neutralstellung des Drehrichtungsum-
schalters kann der Elektronikschalter verriegelt werden.

12
Drehzahlumschalter (Abb. 6)
Um die Getriebeuntersetzung zu ändern, schalten Sie
die Maschine zunächst aus. Für hohe Drehzahlen und
geringes Drehmoment schalten Sie den Drehzahlum-
schalter in Stellung “ II ” ; für niedrige Drehzahlen und
hohes Drehmoment wählen Sie die Stellung “ I”. Verge-
wissern Sie sich vor Arbeitsbeginn stets, daß sich der
Drehzahlumschalter in der korrekten Stellung befindet.
Verwenden Sie stets die geeignete Drehzahl für den
jeweiligen Arbeitsvorgang.
VORSICHT:
• Achten Sie stets darauf, den Drehzahlumschalter bis
zur Endposition zu schalten. Befindet sich der Schalter
beim Betrieb in einer Zwischenstellung zwischen “ I”
und “ II ”, so kann die Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalter nicht während
des Betriebs. Anderenfalls kann die Maschine beschä-
digt werden.
Drehmoment-Einstellung (Abb. 7)
Es können 17 verschiedene Drehmomente durch Drehen
des Drehmoment-Einstellrings gewählt werden. Der Mar-
kierungspfeil auf dem Einstellring zeigt dabei auf die ent-
sprechende Zahl auf dem Maschinengehäuse. Das
Drehmoment hat den Minimalwert bei 1, den Maximal-
wert, wenn der Markierungspfeil auf das Symbol mzeigt.
Die eingebaute Kupplung rutscht bei Erreichen des vor-
gewählten Drehmomentes zwischen 1 und 16 durch,
außer bei Einstellung auf Position m.
Vor Arbeitsbeginn sollten Sie eine Probeverschraubung
durchführen, um das geeignete Drehmoment zu ermit-
teln.
HINWEIS:
• Der Einstellring kann nicht arretiert werden, wenn sich
der Markierungspfeil zwischen zwei Zahlen befindet.
• Betreiben Sie die Maschine nicht mit einer Drehmo-
menteinstellung zwischen “16” und Symbol mAndern-
falls kann die Maschine beschädigt werden.
Schrauben (Abb. 8)
Setzen Sie die Spitze des Schraubendrehereinsatzes in
den Schraubenkopf ein und üben Sie Druck auf die
Maschine aus. Lassen Sie die Maschine langsam anlau-
fen und erhöhen Sie die Drehzahl nach und nach. Las-
sen Sie den Elektronikschalter los, sobald die Kupplung
eingreift.
HINWEIS:
• Achten Sie darauf, daß die Spitze des Schraubendre-
hereinsatzes senkrecht in den Schraubenkopf einge-
führt wird, um eine Beschädigung von Schraube und/
oder Schraubendrehereinsatz zu vermeiden.
• Beim Verschrauben von Holzschrauben muß vorge-
bohrt werden, um das Einschrauben zu erleichtern und
ein Spalten des Werkstücks zu verhindern. Vgl. Tabelle
unten.
• Wenn die Maschine im Dauerbetrieb verwendet wird,
und der Akku vollständig entladen wurde, lassen Sie
die Maschine vor Verwendung eines geladenen Akkus
15 min. abkühlen.
Bohren
Drehen Sie zunächst den Einstellring, bis der Markie-
rungspfeil am Maschinengehäuse auf die Markierung m
zeigt.
• Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern erzielen, die mit einer Gewindespitze
ausgestattet sind. Die Gewindespitze erleichtert das
Bohren, da sie den Bohrer in das Werkstück hinein-
zieht.
• Bohren in Metall
Damit der Bohrer beim Anbohren nicht verläuft, ist die
zu bohrende Stelle mit einem Körner anzukörnen.
Dann setzen Sie den Bohrer in die Vertiefung ein und
beginnen mit dem Bohren. Verwenden Sie beim Boh-
ren von Metall ein Schneidöl. NE-Metalle werden aller-
dings ohne Zugabe von Schneidemulsionen bearbeitet.
VORSICHT:
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überbeanspruchung der Maschine.
• Beim Austritt des Bohrers aus dem Werkstück wirkt ein
hohes Rückdrehmoment auf die Maschine. Halten Sie
die Maschine gut fest und verringern Sie den Vorschub,
wenn der Bohrer durch das Werkstück dringt.
• Ein festsitzender Bohrer läßt sich durch Umschalten
der Drehrichtung auf Linkslauf wieder herausdrehen.
Die Maschine ist gut festzuhalten, da im Linkslauf ein
hohes Rückdrehmoment auf die Maschine einwirkt.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock ein oder sichern Sie sie mit einer
Schraubzwinge.
• Wenn die Maschine im Dauerbetrieb verwendet wird,
und der Akku vollständig entladen wurde, lassen Sie
die Maschine vor Verwendung eines geladenen Akkus
15 min. abkühlen.
Nenndurchmesser der
Holzschraube (mm) Empfohlene Größe der Vorbohrung (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7–3,9
5,8 4,0–4,2
6,1 4,2–4,4

13
WARTUNG
VORSICHT:
Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”- Position befindet und der Akku
aus dem Gerät entfernt ist.
Kohlebürsten wechseln (Abb. 9 u. 10)
Kohlebürsten ersetzen, wenn sie bis auf die Verschleiß-
grenze abgenutzt sind. Beide Kohlebürsten nur paar-
weise ersetzen.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Ein-
stellarbeiten nur von durch Makita autorisierten Werk-
stätten oder Kundendienstzentren unter ausschließlicher
Verwendung von Makita-Originalersatzteilen ausgeführt
werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Schraubendrehereinsätze
• Zusatzhandgriff
• Schleifteller
• Schaumstoff-Polierscheibe
• Tiefenanschlag
• Lammfellhaube
• Verschiedene Original-Makita-Akkus und -Ladegeräte
•Plastikkoffer

14
ITALIANO Visione generale
1Bottone
2 Capsula delle batterie
3Punta
4 Per stringere
5 Manicotto
6 Anello
7 Portapunta
8 Interruttore a grilletto
9 Leva interruttore di inversione
10 Lato A
11 Lato B
12 Senso orario
13 Senso antiorario
14 Velocità bassa
15 Velocità alta
16 Leva di cambio velocità
17 Anello di registro
18 Graduazioni
19 Segno di foratura
20 Indice
21 Segno limite
22 Coperchio delle spazzole
a carbone
23 Cacciavite
DATI TECNICI
Modello 6216D 6236D 6316D 6336D
Capacità
Acciaio ................................................. 10 mm 10 mm 13 mm 13 mm
Legno .................................................. 30 mm 36 mm 30 mm 36 mm
Vite per legno ...................................... 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Vite comune ........................................ 6 mm 6 mm 6 mm 6 mm
Velocità a vuoto (min-1)
Alta ...................................................... 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300
Bassa .................................................. 0 – 400 0 – 400 0 – 400 0 – 400
Lunghezza totale .................................... 243 mm 243 mm 255 mm 255 mm
Peso netto .............................................. 2,1 kg 2,2 kg 2,2 kg 2,3 kg
Tensione nominale ................................. 12 V DC 14,4 V DC 12 V DC 14,4 V DC
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile è progettato per la foratura e l’avvita-
mento delle viti nel legno, metallo e plastica.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER IL CARICABATTERIA E LA CARTUCCIA
DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.

15
(PER LA SVIZZERA SOLTANTO)
PROTEZIONE DELL’AMBIENTE
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
SPECIFICHE REGOLE DI
SICUREZZA
NON lasciare che la comodità o la familiarità d’uti-
lizzo con il prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza. Se si usa questo utensile in modo insicuro o
sbagliato, c’è pericolo di serie lesioni personali.
1. Tenere gli utensili elettrici per le superfici isolate
quando si eseguono operazioni di taglio dove
l’utensile potrebbe fare contatto con fili elettrici
nascosti o con il proprio cavo di alimentazione. Il
contatto con un filo elettrico “sotto tensione”
mette le parti metalliche dell’utensile “sotto ten-
sione” con pericolo di scosse per l’operatore.
2. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
3. Tenere saldamente l’utensile.
4. Tenere la mani lontane dalle parti rotanti.
5. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
6. Non toccare la punta del trapano o il pezzo da
lavorare immediatamente dopo il lavoro, perché
potrebbero essere estremamente caldi e causare
bruciature.
7. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
L’utilizzo SBAGLIATO o la mancata osservanza
delle norme di sicurezza di questo manuale di
istruzioni potrebbero causare lesioni serie.
ISTRUZIONI PER L’USO
Insersione e rimozione della cartuccia (Fig. 1)
• Spegnere sempre l’utensile prima della insersione o
della rimozione della cartuccia delle batterie.
• Per rimuovere la cartuccia batteria, toglierla dall’uten-
sile premendo i bottoni su entrambi i lati della cartuc-
cia.
• Per inserire la cartuccia batteria, allineare l’appendice
della cartuccia batteria con la scanalatura dell’alloggia-
mento e spingerla in posizione. Inserirla sempre com-
pletamente finché non si blocca in posizione con un
piccolo scatto, perché altrimenti potrebbe cadere
dall’utensile causando ferite all’utente o a chi è vicino.
• Non mettere molta pressione quando si inseriscono le
batterie a cartuccia. Quando le batterie non entrano
bene vuol dire che non sono inserite bene.
Installazione o rimozione della punta
dell’avvitatore o del trapano (Fig. 2 e 3)
Importante:
Accertarsi sempre che l’utensile sia spento e la cartuccia
batteria rimossa prima di installare o di rimuovere la
punta.
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del mandrino. Inserire la
punta nel mandrino finché non può andare più oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il mandrino.
Per rimuovere la punta, tenere fermo l’anello e girare il
manicotto in senso antiorario. Quando non si usa la
punta dell’avvitatore, tenerla nel portapunta. Qui si pos-
sono tenere le punte di 45 mm.
Funzionamento dell’interruttore (Fig. 4)
ATTENZIONE:
Prima di inserire la cartuccia batteria nell’utensile, accer-
tarsi sempre che l’interruttore funzioni correttamente e
ritorni sulla posizione “OFF” quando viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente il gril-
letto dell’interruttore. La velocità dell’utensile aumenta
quando si aumenta la pressione sul grilletto. Rilasciare il
grilletto per arrestare l’utensile.
Funzionamento dell’interruttore di inversione
(Fig. 5)
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è arrestato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Quando non si usa l’utensile, mettere sempre la leva
dell’interruttore di inversione sulla posizione neutra.
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario. Quando la leva dell’interruttore si
trova sulla posizione neutra non è possibile schiacciare il
grilletto dell’interruttore.
Cambiamento di velocità (Fig. 6)
Per cambiare la velocità, spegnere per prima cosa l’uten-
sile e spingere poi la leva di cambio velocità sul lato “II”
per l’alta velocità, oppure sul lato “I” per la bassa velo-
cità. Accertarsi che la leva di cambio velocità sia regolata
sulla posizione corretta prima di usare l’utensile. Usare la
velocità appropriata al lavoro.
ATTENZIONE:
• Regolare sempre completamente la leva di cambio
velocità sulla posizione corretta. Se si usa l’utensile
con la leva di cambio velocità posizionata a metà tra i
lati “I” e “II”, l’utensile potrebbe rimanere danneggiato.
• Non usare la leva di cambio velocità durante il funzio-
namento dell’utensile, perché si potrebbe danneg-
giarlo.

16
Regolazione della coppia di serraggio (Fig. 7)
La coppia di serraggio può essere regolata in 17 passi
girando l’anello di registro, in modo che le sue gradua-
zioni siano allineate con l’indice sul corpo dell’utensile.
La coppia di serraggio è minima quando l’indice è alline-
ato con il numero 1, e massima quando con l’indice è alli-
neato con il segno m.
La frizione slitta ai vari livelli di coppia quando il livello è
regolato sui numeri da 1 a 16. La frizione è progettata in
modo da non slittare al segno m.
Prima di eseguire il lavoro, avvitare una vite di prova nel
materiale o in un duplicato del materiale, per determinare
il livello di coppia necessario per quella particolare appli-
cazione.
NOTE:
• L’anello di registro non si blocca quando l’indice è posi-
zionato soltanto a metà tra le graduazioni.
• Non usare l’utensile con l’anello di registro regolato tra
il numero 16 e il segno m, perché lo si potrebbe dan-
neggiare.
Operazione di avvitamento viti (Fig. 8)
Mettere la punta dell’avvitatore sulla testa della vite e
applicare una pressione sull’utensile. Avviare lentamente
l’utensile e aumentare poi gradualmente la velocità. Rila-
sciare il grilletto non appena la frizione si innesta.
NOTE:
• Accertarsi che la punta dell’avvitatore sia inserita diritta
nella testa della vite, perché altrimenti potrebbe dan-
neggiarsi.
• Per avvitare le viti per legno, praticare prima dei fori
guida per facilitare l’avvitamento e prevenire lo scheg-
giamento del pezzo da lavorare. Vedere la tabella sotto.
• Se si fa funzionare continuamente l’utensile finché la
cartuccia batteria si scarica, lasciarlo riposare per
15 minuti prima di continuare con un’altra batteria.
Operazione di foratura
Per prima cosa, girare l’anello di registro in modo che
l’indice sul corpo dell’utensile sia allineato con il segno
m. Procedere poi come segue.
• Foratura del legno
Forando il legno si ottengono i risultati migliori con le
punte per legno dotate di viti guida. La vite guida facilita
la foratura spingendo la punta nel pezzo da lavorare.
• Foratura del metallo
Per evitare che la punta scivoli quando si comincia il
foro, fare una intaccatura con la punta centrale e mar-
tellare sul punto da forare. Mettere la punta sull’intac-
catura e cominciare a trapanare. Per forare i metalli,
usare un lubrificante di taglio. Le eccezioni sono il ferro
e l’ottone, che devono essere trapanati a secco.
ATTENZIONE:
• Premendo eccessivamente sull’utensile non si accelera
la foratura. Al contrario, una pressione eccessiva serve
soltanto a danneggiare la punta e a ridurre le presta-
zioni e la vita dell’utensile.
• Quando la punta trapassa il materiale, l’utensile/punta
vengono sottoposti ad una grandissima forza. Tenere
saldamente l’utensile e stare molto attenti quando la
punta sta per trapassare il materiale.
• Se la punta rimane incastrata, la si può rimuovere
regolando semplicemente l’interruttore di inversione
sulla rotazione inversa per estrarla. Se però non lo si
tiene saldamente, esso potrebbe rinculare improvvisa-
mente.
• Fissare sempre i piccoli pezzi da lavorare con una
morsa od altro attrezzo similare per bloccarli.
• Se si fa funzionare continuamente l’utensile finché la
cartuccia batteria si scarica, lasciarlo riposare per 15
minuti prima di continuare con un’altra batteria.
MANUTENZIONE
ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile, assi-
curatevi sempre che essa sia spenta e che la batteria sia
rimossa.
Sostituzione delle spazzole di carbone
(Fig. 9 e 10)
Sostituite la spazzole di carbone quando sono usurate
fino alla linea di delimitazione. Sostituite entrambe le
spazzole con tipi di spazzole identici.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punte avvitatore
• Gruppo manico
• Gruppo tampone di gomma
• Tampone di smerigliatura di schiuma
• Calibro di profondità
• Cuffia di lana
• Vari tipi di batterie e caricatori genuini Makita
• Valigetta di plastica
Diametro nominale vite
per legno (mm) Diametro raccomandato foro guida (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7–3,9
5,8 4,0–4,2
6,1 4,2–4,4

17
NEDERLANDS Verklaring van algemene gegevens
1 Knop
2 Batterij
3Boor
4 Vastdraaien
5Bus
6 Ring
7 Boorhouder
8 Trekschakelaar
9 Omkeerschakelaar
10 Zijde A
11 Zijde B
12 Rechtse draairichting
13 Linkse draairichting
14 Laag toerental
15 Hoog toerental
16 Toerentalschakelaar
17 Afstelring
18 Schaalverdelingen
19 Boormarkering
20 Wijzer
21 Limietaanduiding
22 Koolborsteldop
23 Schroevendraaier
TECHNISCHE GEGEVENS
Model 6216D 6236D 6316D 6336D
Capaciteiten
Metaal ..................................................10 mm 10 mm 13 mm 13 mm
Hout .....................................................30 mm 36 mm 30 mm 36 mm
Houtschroef .........................................6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Kolomschroef .......................................6 mm 6 mm 6 mm 6 mm
Toerental onbelast (min-1)
Hoog ....................................................0 – 1 300 0 – 1 300 0 – 1 300 0 – 1 300
Laag .....................................................0 – 400 0 – 400 0 – 400 0 – 400
Totale lengte ...........................................243 mm 243 mm 255 mm 255 mm
Netto gewicht ..........................................2,1 kg 2,2 kg 2,2 kg 2,3 kg
Nominale spanning .................................DC 12 V DC 14,4 V DC 12 V DC 14,4 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het boren en het
indraaien van schroeven in hout, metaal en plastic.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN
VOOR ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.

18
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Volg de veiligheidsvoorschriften voor boren ALTIJD
strict op en laat u NIET misleiden door gemak of ver-
trouwdheid met het product (verworven na langdurig
gebruik). Als u dit elektrisch gereedschap op een
onveilige of onjuiste manier gebruikt, bestaat er
gevaar voor ernstige persoonlijke verwonding.
1. Houd elektrisch gereedschap vast bij de geïso-
leerde handgreepoppervlakken wanneer u een
werk uitvoert waarbij het snijgereedschap met
verborgen bedrading of met zijn eigen netsnoer
in aanraking kan komen. Door contact met onder
spanning staande draden zullen de metalen
delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektri-
sche schok kan krijgen.
2. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van de draaiende
onderdelen.
5. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
6. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik; deze kunnen erg heet zijn en
brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BEDIENINGSVOORSCHRIFTEN
Plaatsen en verwijderen van de accu (Fig. 1)
• Schakel de machine altijd uit voordat een accu
geplaatst of verwijdert wordt.
• Om de accu te verwijderen, neemt u het uit het gereed-
schap terwijl u de knoppen aan beide zijden van de
accu indrukt.
• Om de accu te installeren, past u de rug op de accu in
de groef in de behuizing van het gereedschap, en dan
schuift u de accu naar binnen. Schuif de accu zo ver
mogelijk erin, totdat het met een klikgeluid vergrendelt.
Indien u dit niet doet, kan de accu per ongeluk uit het
gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder komt, probeer het
dan niet met geweld in te duwen. Indien de accu er niet
gemakkelijk ingaat, dan houdt u het verkeerd om.
Installeren of verwijderen van schroefbit of boor
(Fig. 2 en 3)
Belangrijk:
Controleer altijd of het gereedschap is uitgeschakeld en
de accu is verwijderd alvorens de boor te installeren of te
verwijderen.
Houd de ring vast en draai de bus naar links om de klau-
wen van de boorkop te openen. Steek de boor zo ver
mogelijk in de boorkop. Houd daarna de ring weer stevig
vast en draai de bus naar rechts voor het vastzetten van
de boorkop.
Voor het verwijderen van de boor, de ring vasthouden en
de bus naar links draaien. Bevestig de boor in de boor-
houder wanneer u deze niet gebruikt. In de boorhouder
kunt u boren met een lengte van maximaal 45 mm plaat-
sen.
Werking van de trekschakelaar (Fig. 4)
LET OP:
Alvorens de accu in het gereedschap te plaatsen, moet u
altijd controleren of de trekschakelaar juist werkt en bij
het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap in te schakelen, drukt u gewoon de
trekschakelaar in. Hoe dieper de trekschakelaar wordt
ingedrukt, hoe sneller het gereedschap draait. Om het
gereedschap uit te schakelen, de trekschakelaar losla-
ten.
Werking van de omkeerschakelaar (Fig. 5)
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer het gereedschap niet wordt gebruikt.
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting. Wanneer deze schake-
laar in de neutrale stand staat, kan de trekschakelaar niet
worden ingedrukt.
Veranderen van het toerental (Fig. 6)
Om het toerental te veranderen, schakelt u eerst het
gereedschap uit en dan schuift u de toerentalschakelaar
naar de “ II ” zijde voor hoog toerental, of naar de “ I”
zijde voor laag toerental. Zorg ervoor dat de toerental-
schakelaar in de juiste stand staat alvorens met het werk
te beginnen. Gebruik het toerental dat geschikt is voor
uw werk.
LET OP:
• Schuif de toerentalschakelaar altijd volledig naar de
juiste positie. Als u het gereedschap gebruikt met de
toerentalschakelaar halverwege tussen de “ I” en “ II ”
posities, kan het gereedschap beschadigd raken.
• Verschuif de toerentalschakelaar niet terwijl het
gereedschap draait. Hierdoor kan het gereedschap
beschadigd raken.

19
Instellen van het draaimoment (Fig. 7)
Het draaimoment kan worden ingesteld in 17 stappen
door de stelring zodanig te draaien dat zijn schaalverde-
lingen overeenkomen met de wijzer op het huis van het
gereedschap. Het draaimoment is minimaal wanneer het
cijfer 1 met de wijzer overeenkomt, en is maximaal wan-
neer de mmarkering met de wijzer overeenkomt.
Wanneer de stelring op een cijfer van 1 tot 16 is inge-
steld, zal de koppeling bij verschillende draaimomentni-
veau’s slippen. De koppeling is ontworpen om niet te
slippen bij de mmarkering.
Alvorens met het eigenlijke werk te beginnen, moet u het
geschikte draaimoment bepalen door een proefschroef in
uw werkstuk of in een ander stuk van hetzelfde materiaal
te schroeven.
OPMERKING:
• De stelring vergrendelt niet wanneer de wijzer halfweg
tussen de schaalverdelingen staat.
• Gebruik het gereedschap niet met de stelring ingesteld
tussen het cijfer 16 en de mmarkering. Hierdoor kan
het gereedschap beschadigd raken.
Indraaien van schroeven (Fig. 8)
Plaats de schroefbit in de boorkop en oefen druk op het
gereedschap uit. Begin met lage snelheid en voer dan de
snelheid geleidelijk op. Laat de trekschakelaar los zodra
de koppeling ingrijpt.
OPMERKING:
• Zorg ervoor dat u de schroefbit recht op de schroefkop
plaatst, aangezien anders de schroef en/of de schroef-
bit beschadigd kan worden.
• Wanneer u houtschroeven indraait, maak dan voor-
boorgaten in het hout. Dit vergemakkelijkt het vast-
schroeven en voorkomt dat het hout splijt. Zie de
onderstaande tabel.
• Indien het gereedschap ononderbroken wordt gebruikt
totdat de accu is ontladen, dient u het gereedschap 15
minuten te laten rusten vooraleer met een nieuwe accu
verder te werken.
Boren
Draai eerst de stelring zodat de wijzer op het gereed-
schap naar de mmarkering wijst. Ga dan als volgt te
werk.
• Boren in hout
Voor boren in hout krijgt u de beste resultaten met
houtboren die voorzien zijn van een geleideschroef.
Het boren gaat dan gemakkelijker aangezien de gelei-
deschroef de boor in het hout trekt.
• Boren in metaal
Wanneer u begint te boren, gebeurt het vaak dat de
boor slipt. Om dit te voorkomen, slaat u van tevoren
met een drevel een deukje in het metaal op de plaats
waar u wilt boren. Plaats vervolgens de boor in het
deukje en start het boren.
Gebruik altijd boorolie wanneer u in metaal boort. De
enige uitzonderingen zijn ijzer en koper die droog
geboord dienen te worden.
LET OP:
• Door overmatige druk op het gereedschap uit te oefe-
nen verloopt het boren niet sneller. Integendeel, teveel
druk op het gereedschap zal alleen maar de boorpunt
beschadigen, de prestatie van het gereedschap ver-
minderen en de gebruiksduur verkorten.
• Wanneer de boor uit het gaatje te voorschijn komt,
wordt een enorme kracht uitgeoefend op het gereed-
schap en op de boor. Houd daarom het gereedschap
stevig vast en wees op uw hoede wanneer de boor
door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeer-
schakelaar de draairichting om, om de boor uit het
gaatje te krijgen. Het gereedschap kan echter plotse-
ling terugspringen indien u het niet stevig vasthoudt.
• Kleine werkstukken dient u altijd eerst vast te zetten in
een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken wordt gebruikt
totdat de accu is ontladen, dient u het gereedschap 15
minuten te laten rusten vooraleer met een nieuw accu
verder te werken.
ONDERHOUD
LET OP:
Controleer altijd of de machine is uitgeschakeld en de
accu is losgekoppeld vooraleer onderhoud uit te voeren
aan de machine.
Vervangen van koolborstels (Fig. 9 en 10)
Vervang de borstels wanneer ze tot aan de aangegeven
limiet zijn afgesleten. Beide koolborstels dienen tegelij-
kertijd te worden vervangen.
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd bij een erkend Makita service centrum.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Schroefbits
• Handgreep
• Rubber steunschijf set
• Schuimrubber polijstkussen
• Diepteaanslag
• Wollen poetsschijf
• Diverse types originele Makita accu’s en acculaders
• Plastic draagkoffer
Nominale diameter van
houtschroef (mm) Aanbevolen diameter voorboorgat (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7–3,9
5,8 4,0–4,2
6,1 4,2–4.4

20
ESPAÑOL Explicación de los dibujos
1 Botón
2 Cartucho de baterias
3 Implemento de atornillar
4 Apretar
5 Mandril
6 Anillo
7 Portaimplementos
8 Interruptor de gatillo
9 Conmutador de inversión
10 Lado A
11 Lado B
12 Rotación hacia la derecha
13 Rotación hacia la izquierda
14 Velocidad baja
15 Velocidad alta
16 Conmutador de cambio
de velocidad
17 Anillo de ajuste
18 Graduaciones
19 Marca para taladrado
20 Puntero
21 Marca de límite
22 Tapas de escobillas
23 Destornillador
ESPECIFICACIONES
Modelo 6216D 6236D 6316D 6336D
Capacidades
Acero ................................................... 10 mm 10 mm 13 mm 13 mm
Madera ................................................ 30 mm 36 mm 30 mm 36 mm
Tornillo para madera ............................ 6 x 75 mm 6 x 75 mm 6 x 75 mm 6 x 75 mm
Tornillo para máquina .......................... 6 mm 6 mm 6 mm 6 mm
Velocidad en vacío (min-1)
Alta ...................................................... 0 – 1.300 0 – 1.300 0 – 1.300 0 – 1.300
Baja ..................................................... 0 – 400 0 – 400 0 – 400 0 – 400
Longitud total .......................................... 243 mm 243 mm 255 mm 255 mm
Peso neto ............................................... 2,1 kg 2,2 kg 2,2 kg 2,3 kg
Tensión nominal ..................................... CC 12 V CC 14,4 V CC 12 V CC 14,4 V
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido prevista para taladrar y atornillar
en madera, metal y plástico.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES PARA EL CARGADOR Y
CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se
acorta demasiado, deje de usarlo inmediata-
mente. Podría resultar en un riesgo de recalen-
tamiento, posibles quemaduras e incluso una
explosión.
4. Si entra electrólito en sus ojos, aclárelos con
agua limpia y vea a un médico inmediatamente.
Existe el riesgo de poder perder la vista.
5. Cubra siempre los terminales de la batería con la
tapa de la batería cuando no esté usando el car-
tucho de batería.
6. No cortocircuite el cartucho de batería:
(1) No toque los terminales con ningún material
conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni
a la lluvia.
Un cortocircuito en la batería puede producir
una gran circulación de corriente, un recalenta-
miento, posibles quemaduras e incluso una
rotura de la misma.
7. No guarde la herramienta ni el cartucho de bate-
ría en lugares donde la temperatura pueda
alcanzar o exceder los 50°C.
8. Nunca incinere el cartucho de batería incluso en
el caso de que esté dañado seriamente o ya no
sirva en absoluto.
El cartucho de batería puede explotar si se tira al
fuego.
9. Tenga cuidado de no dejar caer ni golpear el car-
tucho de batería.
GUARDE ESTAS INSTRUCCIONES.
Consejos para alargar al máximo la vida
de servicio de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C. Si un cartucho de
batería está caliente, déjelo enfriar antes de car-
garlo.
4. Cargue el cartucho de batería de hidruro metá-
lico de níkel cuando no lo utilice durante más de
seis meses.
