Makita BDF430F User manual

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d’instructions
D Akku-Bohrschrauber Betriebsanleitung
I Trapano-avvitatore Istruzioni per l’uso
NL Snoerloze boor-schroevedraaier Gebruiksaanwijzing
E Taladro-atornillador a batería Manual de instrucciones
P Berbequim aparafusador a bateria Manual de instruções
DK Akku bore-skruemaskine Brugsanvisning
S Sladdlös borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Käyttöohje
GR Βιδοτρύπανο µε µπαταρία Οδηγίες χρήσεως
BDF430F

2
12
34
56
78
13
12
11
8
9
10
7
AB
6
5
4
1
23

3
910
15
16
14

4
ENGLISH Explanation of general view
1 Red part
2Button
3 Battery cartridge
4 Switch trigger
5 Front lamp
6 Reversing switch lever
7 Speed change lever
8 Adjusting ring
9 Graduations
10 Pointer
11 Sleeve
12 Widening
13 Hook
14 Limit mark
15 Screwdriver
16 Brush holder cap
SPECIFICATIONS
Model BDF430F
Capacities
Steel ...................................................................13mm
Wood ..................................................................27mm
Wood screw ........................................ 6.8 mmx50mm
Machine screw .....................................................6mm
No load speed (min-1)
High ................................................................0–1,300
Low ....................................................................0–380
Overall length .....................................................198 mm
Net weight
With 2.0 Ah battery.............................................. 1.6 kg
With 3.3 Ah battery.............................................. 1.8 kg
Rated voltage ...................................................D.C.12 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for drilling and screw driving in wood,
metal and plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
SPECIFIC SAFETY RULES GEB002-2
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tools
may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the opeator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE ENC005-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.

5
FUNCTIONAL DESCRIPTION
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig.1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the side of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Lighting up the front lamp
CAUTION:
Do not look in the light or see the source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
NOTE:
Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower the
illumination.
Reversing switch action (Fig.3)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the switch lever is in the neutral position, the
switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Speed change (Fig. 4)
To change the speed, first switch off the tool and then
slide the speed change lever to the “2” side for high
speed or “1” side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway between the “1” side and “2”
side, the tool may be damaged.
• Do not use the speed change lever while the tool is run-
ning. The tool may be damaged.
Adjusting the fastening torque (Fig.5)
The fastening torque can be adjusted in 17 steps by turn-
ing the adjusting ring so that its graduations are aligned
with the pointer on the tool body. The fastening torque is
minimum when the number 1 is aligned with the pointer,
and maximum when the mmarking is aligned with the
pointer.
The clutch will slip at various torque levels when set at
the number 1 to 16. The clutch is designed not to slip at
the mmarking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
ASSEMBLY
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work on
the tool.
Installing or removing driver bit or drill bit (Fig. 6)
Turn the sleeve counterclockwise to open the chuck jaws.
Place the bit in the chuck as far as it will go. Turn the
sleeve clockwise to tighten the chuck. To remove the bit,
turn the sleeve counterclockwise.
Hook (Accessory) (Fig. 7)
The hook is convenient for temporarily hanging the tool.
This can be removed without using a tool. This can be
installed on either side of the tool.
To remove the hook, expand the upper part of the hook in
both directions and remove it. To install the hook, follow
the removal procedure in reverse.
OPERATION
CAUTION:
Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it fully
until the red part cannot be seen. If not, it may acciden-
tally fall out of the tool, causing injury to you or someone
around you.
Screwdriving operation (Fig.8)
CAUTION:
Adjust the adjusting ring to the proper torque level for
your work.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.

6
CAUTION:
• Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.
NOTE:
• When driving wood screws, predrill pilot holes to make
driving easier and to prevent splitting of the workpiece.
See the chart.When driving wood screws, predrill pilot
holes to make driving easier and to prevent splitting of
the workpiece. See the chart.
Drilling operation
First, turn the adjusting ring so that the pointer points to
the mmarking. Then proceed as follows.
Drilling in wood
When drilling in wood, best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a centerpunch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole breakthrough. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.

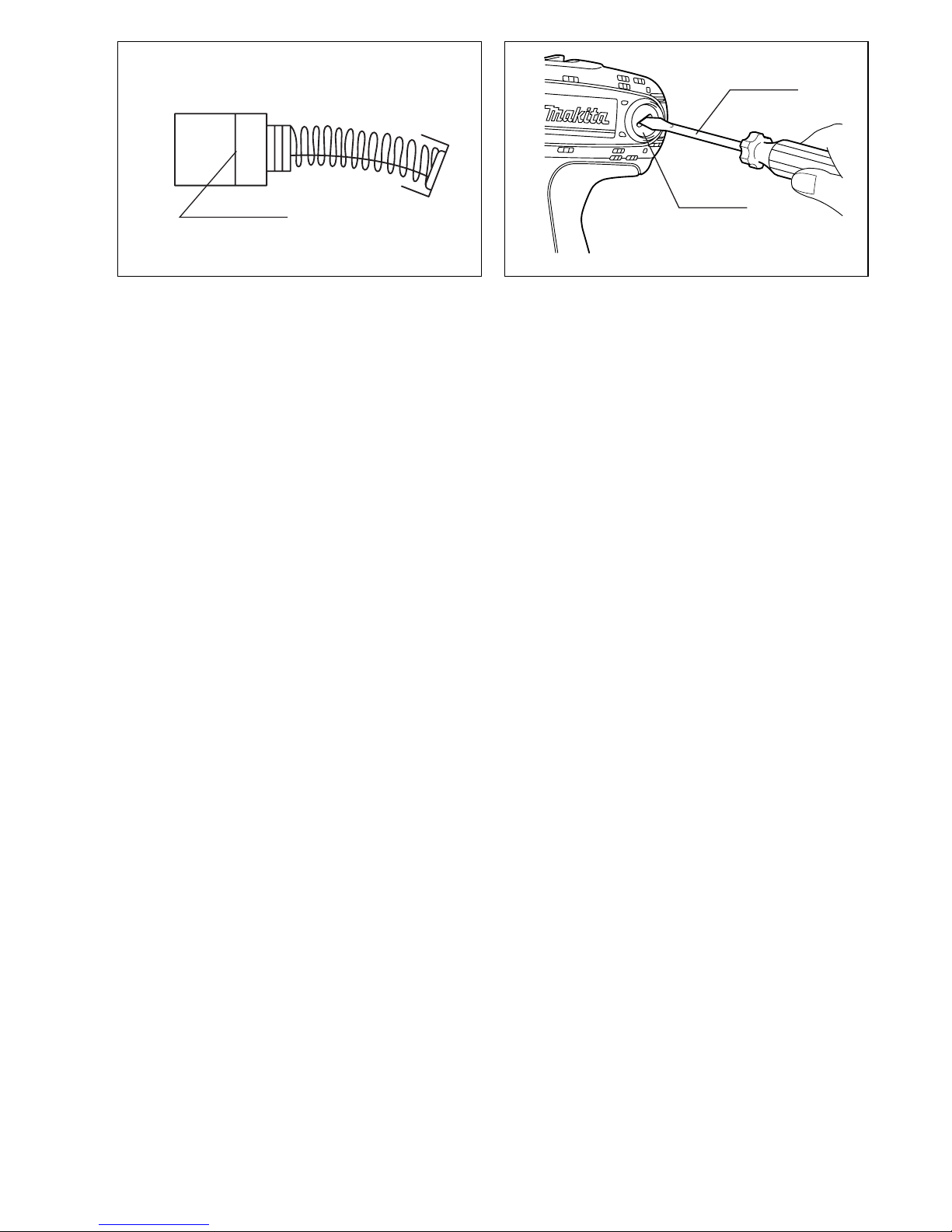

Replacing carbon brushes (Fig. 9 & 10)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Drill bits
• Screw bits
• Hook
• Various type of Makita genuine batteries and chargers
• Automatic refreshing adapter
• Plastic carrying case
Nominal diameter
of wood screw (mm) Recommended size of pilot hole (mm)
3.1 2.0–2.2
3.5 2.2–2.5
3.8 2.5–2.8
4.5 2.9–3.2
4.8 3.1–3.4
5.1 3.3–3.6
5.5 3.7–3.9
5.8 4.0–4.2
6.1 4.2–4.4

19
NEDERLANDS Verklaring van algemene gegevens
1 Rood gedeelte
2Knop
3 Accu
4 Trekschakelaar
5Voorlamp
6 Omkeerschakelaar
7 Toerentalschakelaar
8 Afstelring
9 Schaalverdelingen
10 Wijzer
11 Bus
12 Verwijden
13 Haak
14 Limietstreep
15 Schroevendraaier
16 Borstelhouderdop
TECHNISCHE GEGEVENS
Model BDF430F
Capaciteiten
Metaal ................................................................13 mm
Hout ...................................................................27 mm
Houtschroef .......................................6,8 mm x 50 mm
Kolomschroef ....................................................... 6mm
Toerental onbelast (min-1)
Hoog ...............................................................0–1300
Laag ...................................................................0–380
Totale lengte ...................................................... 198 mm
Netto gewicht
Met 2,0 ampère-uur accu ....................................1,6 kg
Met 3,3 ampère-uur accu ....................................1,8 kg
Nominale spanning .......................................... D.C. 12 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het boren en het
indraaien van schroeven in hout, metaal en plastic.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Volg de veiligheidsvoorschriften voor boren ALTIJD
strict op en laat u NIET misleiden door gemak of ver-
trouwdheid met het product (verworven na langdurig
gebruik). Als u dit elektrisch gereedschap op een
onveilige of onjuiste manier gebruikt, bestaat er
gevaar voor ernstige persoonlijke verwonding.
1. Houd elektrisch gereedschap vast bij de geïso-
leerde handgreepoppervlakken wanneer u een
werk uitvoert waarbij het snijgereedschap met
verborgen bedrading of met zijn eigen netsnoer
in aanraking kan komen. Door contact met onder
spanning staande draden zullen de metalen
delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektri-
sche schok kan krijgen.
2. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van de draaiende
onderdelen.
5. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
6. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik; deze kunnen erg heet zijn en
brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de
veiligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
7. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
8. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.

20
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het
gereedschap terwijl u de knop op de zijkant van de
accu verschuift.
• Om de accu te installeren, doet u de tong op de accu
overeenkomen met de groef in de behuizing en dan
schuift u de accu erin. Schuif de accu zo ver mogelijk
erin totdat deze op zijn plaats vastklikt. Wanneer het
rode gedeelte op de bovenkant van de knop nog zicht-
baar is, zit de accu niet volledig erin. Schuif hem volle-
dig erin totdat het rode gedeelte niet meer zichtbaar is.
Als u dit niet doet, kan de accu per ongeluk eruit vallen
en uzelf of andere personen in uw omgeving verwon-
den.
• Probeer niet de accu met geweld in het accuhuis te
duwen. Indien de accu niet gemakkelijk erin gaat, bete-
kent dit dat u hem niet op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig.2)
LET OP:
Alvorens de accu in het gereedschap te plaatsen, moet u
altijd controleren of de trekschakelaar juist werkt en bij
het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap in te schakelen, drukt u gewoon de
trekschakelaar in. Hoe dieper de trekschakelaar wordt
ingedrukt, hoe sneller het gereedschap draait. Om het
gereedschap uit te schakelen, de trekschakelaar losla-
ten.
Aanzetten van de voorlamp
LET OP:
Kijk niet direct in het lamplicht of in de lichtbron.
Druk de trekschakelaar in om de lamp aan te zetten. De
lamp blijft branden zolang als de trekschakelaar wordt
ingedrukt.
OPMERKING:
Gebruik een droge doek om vuil op de lamp eraf te
vegen. Pas op dat u geen krassen maakt op de lamplens,
omdat de verlichtingssterkte daardoor kan verminderen.
Werking van de omkeerschakelaar (Fig. 3)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer het gereedschap niet wordt gebruikt.
Veranderen van het toerental (Fig. 4)
Om het toerental te veranderen, schakelt u eerst het
gereedschap uit en dan schuift u de toerentalschakelaar
naar de “2” zijde voor hoog toerental, of naar de “1” zijde
voor laag toerental. Zorg ervoor dat de toerentalschake-
laar in de juiste stand staat alvorens met het werk te
beginnen. Gebruik het toerental dat geschikt is voor uw
werk.
LET OP:
• Schuif de toerentalschakelaar altijd volledig naar de
juiste positie. Als u het gereedschap gebruikt met de
toerentalschakelaar halverwege tussen de “1” en “2”
posities, kan het gereedschap beschadigd raken.
• Verschuif de toerentalschakelaar niet terwijl het
gereedschap draait. Hierdoor kan het gereedschap
beschadigd raken.
Instellen van het draaimoment (Fig. 5)
Het draaimoment kan worden ingesteld in 17 stappen
door de stelring zodanig te draaien dat zijn schaalverde-
lingen overeenkomen met de wijzer op het huis van het
gereedschap. Het draaimoment is minimaal wanneer het
cijfer 1 met de wijzer overeenkomt, en is maximaal wan-
neer de mmarkering met de wijzer overeenkomt.
Wanneer de stelring op een cijfer van 1 tot 16 is inge-
steld, zal de koppeling bij verschillende draaimomentni-
veau’s slippen. De koppeling is ontworpen om niet te
slippen bij de mmarkering.
Alvorens met het eigenlijke werk te beginnen, moet u het
geschikte draaimoment bepalen door een proefschroef in
uw werkstuk of in een ander stuk van hetzelfde materiaal
te schroeven.

21
INEENZETTEN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu ervan is verwijderd alvorens enig werk aan
het gereedschap uit te voeren.
Installeren of verwijderen van schroefbit of boor
(Fig. 6)
Draai de bus naar links om de klauwen van de boorkop te
openen. Steek de boor zo diep mogelijk in de boorkop.
Draai daarna de bus naar rechts om de boorkop vast te
zetten.
Haak (Accessoire) (Fig. 7)
De haak is nuttig om het gereedschap tijdelijk op te han-
gen. De haak kan worden verwijderd terwijl het gereed-
schap niet wordt gebruikt, en kan aan een van beide
zijden van het gereedschap worden bevestigd.
Om de haak te verwijderen, spreid het bovendeel ervan
in beide richtingen naar buiten en verwijder dan de haak.
Voer deze procedure in omgekeerde volgorde uit om de
haak weer aan te brengen.
BEDIENING
LET OP:
Steek de accu altijd volledig erin totdat hij vast op zijn
plaats zit. Als het rode gedeelte op de bovenkant van de
accu nog zichtbaar is, zit de accu er niet goed in. Schuif
hem volledig erin totdat het rode gedeelte niet meer
zichtbaar is. Als u dit niet doet, kan de accu per ongeluk
uit het gereedschap vallen en kunt uzelf of anderen in de
nabijheid verwondingen oplopen.
Indraaien van schroeven (Fig.8)
LET OP:
Stel de stelring in op het draaimomentniveau dat
geschikt is voor uw werk.
Plaats de punt van de schroefbit in de schroefkop en
oefen druk op het gereedschap uit. Start het gereed-
schap langzaam en voer dan de draaisnelheid geleidelijk
op. Laat de trekschakelaar los zodra de koppeling
ingrijpt.
LET OP:
• Zorg ervoor dat u de schroefbit recht op de schroefkop
plaatst, aangezien anders de schroef en/of de schroef-
bit beschadigd kan worden.
OPMERKING:
• Wanneer u houtschroeven indraait, maak dan voor-
boorgaten in het hout. Dit vergemakkelijkt het inschroe-
ven en voorkomt dat het hout splijt. Zie de
onderstaande tabel.
Boren
Draai eerst de stelring zodat de wijzer op het gereed-
schap naar de mmarkering wijst. Ga dan als volgt te
werk.
Boren in hout
Voor boren in hout krijgt u de beste resultaten met hout-
boren die voorzien zijn van een geleideschroef. Het
boren gaat dan gemakkelijker aangezien de geleide-
schroef de boor in het hout trekt.
Boren in metaal
Wanneer u begint te boren, gebeurt het vaak dat de boor
slipt. Om dit te voorkomen, slaat u van tevoren met een
drevel een deukje in het metaal op de plaats waar u wilt
boren. Plaats vervolgens de boor in het deukje en start
het boren.
Gebruik altijd boorolie wanneer u in metaal boort. De
enige uitzonderingen zijn ijzer en koper die droog
geboord dienen te worden.
LET OP:
• Door overmatige druk op het gereedschap uit te oefe-
nen verloopt het boren niet sneller. Integendeel, teveel
druk op het gereedschap zal alleen maar de boorpunt
beschadigen, de prestatie van het gereedschap ver-
minderen en de gebruiksduur verkorten.
• Wanneer de boor uit het gaatje te voorschijn komt,
wordt een enorme kracht uitgeoefend op het gereed-
schap en op de boor. Houd daarom het gereedschap
stevig vast en wees op uw hoede wanneer de boor
door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeer-
schakelaar de draairichting om, om de boor uit het
gaatje te krijgen. Het gereedschap kan echter plotse-
ling terugspringen indien u het niet stevig vasthoudt.
• Kleine werkstukken dient u altijd eerst vast te zetten in
een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken wordt gebruikt
totdat de accu is ontladen, dient u het gereedschap 15
minuten te laten rusten vooraleer met een nieuwe accu
verder te werken.
Nominale diameter van
houtschroef (mm) Aanbevolen diameter voorboorgat (mm)
3,1 2,0–2,2
3,5 2,2–2,5
3,8 2,5–2,8
4,5 2,9–3,2
4,8 3,1–3,4
5,1 3,3–3,6
5,5 3,7–3,9
5,8 4,0–4,2
6,1 4,2–4,4

22
ONDERHOUD
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens te beginnen met onder-
houd of inspectie.
Vervangen van de koolborstels (Fig. 9 en 10)
Verwijder en controleer regelmatig de koolborstels. Ver-
vang de koolborstels wanneer ze tot aan de limietmarke-
ring versleten zijn. Houd de koolborstels schoon zodat ze
goed in de houders glijden. Beide koolborstels dienen
tegelijkertijd te worden vervangen. Gebruik uitsluitend
identieke koolborstels.
Gebruik een schroevendraaier om de doppen van de
koolborstelhouders te verwijderen. Haal de versleten bor-
stels eruit, steek de nieuwe erin, en zet de doppen weer
goed vast.
Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita Servicecen-
trum, en dat uitsluitend met gebruik van Makita vervan-
gingsonderdelen.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Boren
•Schroefbits
•Haak
• Diverse types originele Makita accu’s en acculaders
• Automatisch opfrisadapter
• Plastic draagkoffer

47
ENH102-4
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product
is in compliance with the following standards of standard-
ized documents, EN60745, EN55014
in accordance with Council Directives, 89/336/EEC and
98/37/EC.
DÉCLARATION DE CONFORMITÉ CE
Nous déclarons sous notre entière responsabilité que ce
produit est conforme aux normes des documents stan-
dardisés suivants,EN60745, EN55014
conformément aux Directives du Conseil, 89/336/CEE et
98/37/EG.
CE-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt wir unter unserer alleinigen Verantwor-
tung, daß dieses Produkt gemäß den Ratsdirektiven 89/
336/EWG und 98/37/EG mit den folgenden Normen von
Normendokumenten übereinstimmen:
EN60745, EN55014.
DICHIARAZIONE DI CONFORMITÀ
CON LE NORME DELLA COMUNITÀ EUROPEA
Dichiariamo sotto la nostra sola responsabilità che
questo prodotto è conforme agli standard di documenti
standardizzati seguenti:
EN60745, EN55014
secondo le direttive del Consiglio 89/336/CEE e 98/37/
CE.
EG-VERKLARING VAN CONFORMITEIT
Wij verklaren hierbij uitsluitend op eigen verant-
woordelijkheid dat dit produkt voldoet aan de volgende
normen van genormaliseerde documenten,
EN60745, EN55014
in overeenstemming met de richtlijnen van de Raad 89/
336/EEC en 98/37/EC.
DECLARACIÓN DE CONFORMIDAD DE LA CE
Declaramos bajo nuestra sola responsabilidad que este
producto cumple con las siguientes normas de docu-
mentos normalizados,
EN60745, EN55014
de acuerdo con las directivas comunitarias, 89/336/EEC
y 98/37/CE.
Yasuhiko Kanzaki CE 2005
Director Amministratore
Directeur Directeur
Direktor Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Responsible manufacturer: Produttore responsabile:
Fabricant responsable :Verantwoordelijke fabrikant:
Verantwortlicher Hersteller: Fabricante responsable:
Makita Corporation Anjo Aichi Japan
ENGLISH
FRANÇAISE
DEUTSCH
ITALIANO
NEDERLANDS
ESPAÑOL

48
ENH102-4
DECLARAÇÃO DE CONFORMIDADE DA CE
Declaramos sob inteira responsabilidade que este
produto obedece às seguintes normas de documentos
normalizados, EN60745, EN55014
de acordo com as directivas 89/336/CEE e 98/37/CE do
Conselho.
EU-DEKLARATION OM KONFORMITET
Vi erklærer hermed på eget ansvar, at dette produkt er i
overensstemmelse med de følgende standarder i de
normsættende dokumenter,
EN60745, EN55014
i overensstemmelse med Rådets Direktiver 89/336/EEC
og 98/37/EC.
EG-DEKLARATION OM ÖVERENSSTÄMMELSE
Under eget ansvar deklarerar vi härmed att denna
produkt överensstämmer med följande standardiseringar
för standardiserade dokument,
EN60745, EN55014
i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.
EUs SAMSVARS-ERKLÆRING
Vi
erklærer på eget ansvar at dette produktet er i over-
ensstemmelse med følgende standard i de standardis-
erte dokumenter: EN60745, EN55014,
i samsvar med Råds-direktivene, 89/336/EEC og 98/37/
EC.
VAKUUTUS EC-VASTAAVUUDESTA
Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote
on seuraavien standardoitujen dokumenttien standardien
mukainen, EN60745, EN55014
neuvoston direktiivien 89/336/EEC ja 98/37/EC mukai-
sesti.
∆ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ
∆ηλώνουµε υπ την µοναδική µας ευθύνη τι αυτ
το προιν βρίσκεται σε Συµφωνία µε τα ακλουθα
πρτυπα τυποποιηµένων εγγράφων,
EN60745, EN55014
σύµφωνα µε τις Οδηγίες του Συµβουλίου, 89/336/
EEC και 98/37/ΚE.
Yasuhiko Kanzaki CE 2005
Director Direktor
Direktør Johtaja
Direktör ∆ιευθυντής
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Fabricante responsável: Ansvarlig produsent:
Ansvarlig fabrikant: Vastaava valmistaja:
Ansvarig tillverkare: Υπεύθυνος κατασκευαστής:
Makita Corporation Anjo Aichi Japan
PORTUGUÊS
DANSK
SVENSKA
NORSK
SUOMI
ΕΛΛΗΝΙΚΑ

49
ENG003-2-V2
For European countries only
Noise and Vibration
The typical A-weighted sound pressure level is72 dB (A).
Uncertainty is 3 dB (A).
The noise level under working may exceed 85 dB (A).
– Wear ear protection. –
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
These values have been obtained according to
EN60745.
Pour les pays d’Europe uniquement
Bruit et vibrations
Le niveau de pression sonore pondere type A est de
72 dB (A).
L’incertitude de mesure est de 3 dB (A).
Le niveau de bruit en fonctionnement peut dépasser
85 dB (A).– Porter des protecteurs anti-bruit. –
L’accélération pondérée ne dépasse pas 2,5 m/s2.
Ces valeurs ont été obtenues selon EN60745.
Nur für europäische Länder
Geräusch- und Vibrationsentwicklung
Der typische A-bewertete Schalldruckpegel beträgt
72 dB (A).
Die Abweichung beträgt 3 dB (A).
Der Lärmpegel kann während des Betriebs 85 dB (A)
überschreiten. – Gehörschutz tragen. –
Der gewichtete Effektivwert der Beschleunigung beträgt
nicht mehr als 2,5 m/s2.
Diese Werte wurden gemäß EN60745 erhalten.
Modello per l’Europa soltanto
Rumore e vibrazione
Il livello di pressione sonora pesata secondo la curva A è
di 72 dB (A).
L’incertezza è di 3 dB (A).
Il livello di rumore durante il lavoro potrebbe superare gli
85 dB (A). – Indossare i paraorecchi. –
Il valore quadratico medio di accellerazione non supera i
2,5 m/s2.
Questi valori sono stati ottenuti in conformità EN60745.
Alleen voor Europese landen
Geluidsniveau en trilling
Het typische A-gewogen geluidsdrukniveau is 72 dB (A).
Onzekerheid is 3 dB (A).
Tijdens het werken kan het geluidsniveau 85 dB (A) over-
schrijden. – Draag oorbeschermers. –
De typische gewogen effectieve versnellingswaarde is
niet meer dan 2,5 m/s2.
Deze waarden werden verkregen in overeenstemming
met EN60745.
Para países europeos solamente
Ruido y vibración
El nivel de presión sonora ponderada A es de 72 dB (A).
Incerteza 3 dB (A).
El nivel de ruido en condiciones de trabajo puede que
sobrepase los 85 dB (A).
– Póngase protectores en los oídos. –
El valor ponderado de la aceleración no sobrepasa los
2,5 m/s2.
Estos valores han sido obtenidos de acuerdo con
EN60745.
ENGLISH
FRANÇAISE
DEUTSCH
ITALIANO
NEDERLANDS
ESPAÑOL

50
ENG003-2-V2
Só para países Europeus
Ruído e vibração
O nível normal de pressão sonora A é 72 dB (A).
A incerteza é de 3 dB (A).
O nível de ruído durante o trabalho pode exceder
85 dB (A).
– Utilize protectores para os ouvidos –
O valor médio da aceleração é inferior a 2,5m/s2.
Estes valores foram obtidos de acordo com EN60745.
Kun for lande i Europa
Lyd og vibration
Det typiske A-vægtede lydtryksniveau er 72 dB (A).
Der er en usikkerhed på 3 dB (A).
Støjniveauet under arbejde kan overstige 85 dB (A).
– Bær høreværn. –
Den vægtede effektive accelerationsværdi overstiger ikke
2,5m/s2.
Disse værdier er beregnet i overensstemmelse med
EN60745.
Endast för Europa
Buller och vibration
Den typiska-A-vägda ljudtrycksnivån är 72 dB (A).
Osäkerheten är 3 dB (A).
Bullernivån under pågående arbete kan överstiga
85 dB (A). – Använd hörselskydd –
Det typiskt vägda effektivvärdet för acceleration översti-
ger inte 2,5m/s2.
Dessa värden har erhållits i enlighet med EN60745.
Gjelder bare land i Europa
Støy og vibrasjon
Det vanlige A-verktet lydtrykksnivå er 72 dB (A).
Usikkerheten er på 3 dB (A).
Under bruk kan støynivået overskride 85 dB (A).
– Benytt hørselvern. –
Den typiske vektede effektive akselerasjonsverdi over-
skrider ikke 2,5m/s2.
Disse verdiene er beregnet eller målt i samsvar med
EN60745.
Vain Euroopan maat
Melutaso ja tärinä
Tyypillinen A-painotettu äänenpainetaso on 72 dB (A).
Epävarmuus on 3 dB (A).
Melutaso työpaikalla saattaa ylittää 85 dB (A).
– Käytä kuulosuojaimia. –
Tyypillinen kiihtyvyyden painotettu tehollisarvo ei ylitä
2,5m/s2.
Nämä arvot on mitattu normin EN60745 mukaisesti.
Μ.νο για χώρες της Ευρώπης
Θ.ρυβος και κραδασµ.ς
Η τυπική Α-µετρούµενη ηχητική πίεση είναι
72 dB (A).
Η Αβεβαιτητα είναι 3 dB (A).
Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να
µπερβεί τα 85 dB (A).
– Φοράτε ωτοασπίδες. –
Η τυπική αξία της µετρούµενης ρίζας του µέσου
τετραγώνου της επιτάχυνσης δεν ξεπερνά τα
2,5 m/s2.
Αυτές οι τιµές έχουν σηµειωθεί σύµφωνα µε το
ΕΝ60745.
PORTUGUÊS
DANSK
SVENSKA
NORSK
SUOMI
ΕΛΛΗΝΙΚΑ

51

Makita Corporation
Anjo, Aichi, Japan
884539A996
