Makita DDF458 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Cordless Driver Drill
Perceuse-Visseuse sans Fil
Atornillador Taladro Inalámbrico
DDF458
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model DDF458
Capacities Drilling into steel 13 mm (1/2")
Drilling into wood 76 mm (3")
Fastening wood screw 10 mm x 90 mm (3/8" x 3-1/2")
Fastening machine screw 6 mm (1/4")
No load speed (RPM) High (2) 0 - 2,000 /min
Low (1) 0 - 400 /min
Overall length 225 mm (8-7/8")
Net weight 2.0 kg (4.4 lbs) 2.3 kg (5.0 lbs)
Rated voltage D.C. 18 V
Standard battery cartridge BL1815N / BL1820 / BL1820B
BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B /
BL1860B
• Due to our continuing program of research and development, the specications herein are subject to change with-
out notice.
• Specications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of an GFCI
reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.

3ENGLISH
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
19. Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
20. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
25. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
27.
Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acci-
dentally occurs, ush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
Service
28. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and chang-
ing accessories.
30. Keep handles dry, clean and free from oil and
grease.
CORDLESS DRIVER DRILL SAFETY
WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden
wiring. Cutting accessory contacting a "live"
wire may make exposed metal parts of the power
tool "live" and could give the operator an electric
shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety
rules for the subject product. MISUSE or
failure to follow the safety rules stated in
this instruction manual may cause serious
personal injury.
Symbols
The followings show the symbols used for tool.
volts
direct current
no load speed
revolutions or reciprocation per minute

4ENGLISH
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery burst-
ing causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery car-
tridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tem-
perature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before adjust-
ing or checking function on the tool.
Installing or removing battery
cartridge
1
2
3
► 1. Red indicator 2. Button 3. Battery cartridge
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge rmly
when installing or removing battery car-
tridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip off your
hands and result in damage to the tool and
battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may acci-
dentally fall out of the tool, causing injury to you
or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.

5ENGLISH
Battery protection system (Lithium-
ion battery with star marking)
1
► 1. Star marking
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically
cuts off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
If the tool does not start, the battery is over-
heated. In this situation, let the battery cool
before pulling the switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.
Indicating the remaining battery
capacity
(Only for battery cartridges with "B" at the end of the
model number.)
1
2
► 1. Indicator lamps 2. CHECK button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for few seconds.
Off BlinkingLighted
Indicator lamps
Charge the
battery.
0% to 25%
25% to 50%
50% to 75%
75% to 100%
Remaining
capacity
The battery
may have
malfunctioned.
NOTE:
• Depending on the conditions of use and the
ambient temperature, the indication may differ
slightly from the actual capacity.
Switch action
1
► 1. Switch trigger
CAUTION:
• Before inserting the battery cartridge into the
tool, always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.

6ENGLISH
Lighting up the front lamp
1
► 1. Lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp keeps
on lighting while the switch trigger is being pulled. The
lamp goes out 10 -15 seconds after releasing the trigger.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of
lamp. Be careful not to scratch the lens of lamp,
or it may lower the illumination.
Reversing switch action
1
AB
► 1. Reversing switch lever
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
•
Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Speed change
1
► 1. Speed change lever
To change the speed, rst switch off the tool and then
slide the speed change lever to the "2" side for high
speed or, "1" side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
• Always set the speed change lever fully to the
correct position. If you operate the tool with the
speed change lever positioned halfway between
the "1" side and , "2" side, the tool may be
damaged.
• Do not use the speed change lever while the
tool is running. The tool may be damaged.
Selecting the action mode
1
2
► 1. Action mode changing ring 2. Arrow
This tool has an action mode changing ring. For drilling,
turn the ring so that the arrow on the tool body points
toward the mark on the ring. For screwing, turn the
ring so that the arrow points toward the mark on
the ring.
CAUTION:
• Always set the ring correctly to your desired
mode mark. If you operate the tool with the ring
positioned halfway between the mode marks,
the tool may be damaged.

7ENGLISH
Adjusting the fastening torque
(screwdriver mode)
12
3
► 1. Adjusting ring 2. Graduation 3. Arrow
The fastening torque can be adjusted in 21 steps by
turning the adjusting ring so that its graduations are
aligned with the pointer on the tool body.
First, slide the action mode change lever to the position
of symbol.
The fastening torque is minimum when the number
1 is aligned with the pointer, and maximum when the
marking is aligned with the pointer. The clutch will
slip at various torque levels when set at the number
1 to 21. Before actual operation, drive a trial screw
into your material or a piece of duplicate material to
determine which torque level is required for a particular
application.
NOTE:
• The adjusting ring does not lock when the
pointer is positioned only halfway between the
graduations.
Empty signal for remaining battery
capacity (specic country)
Only for tools with the button and
LED indicator
1
2
► 1. Button 2. LED indicator
Stop the tool and with the tool stopped press the button
on the switch panel and the remaining battery capacity
will be signaled on the panel.
The status displayed on the switch panel and the
remaining battery capacity is shown in the following
table.
LED indicator status Remaining battery capacity
About 50% or more
About 20% - 50%
About less than 20%
NOTE:
• Before checking the remaining battery capacity,
be sure to stop the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before carrying
out any work on the tool.
Installing side grip (auxiliary handle)
1
2
34
5
► 1. Groove 2. Protrusion 3. Steel band 4. Grip base
5. Side grip
Always use the side grip to ensure operating safety.
Insert the side grip so that the protrusions on the grip
base and steel band t in between the grooves on the
tool barrel. Then tighten the grip by turning clockwise.
To change the angle of the side grip, loosen and remove
the grip, then turn and insert it again.

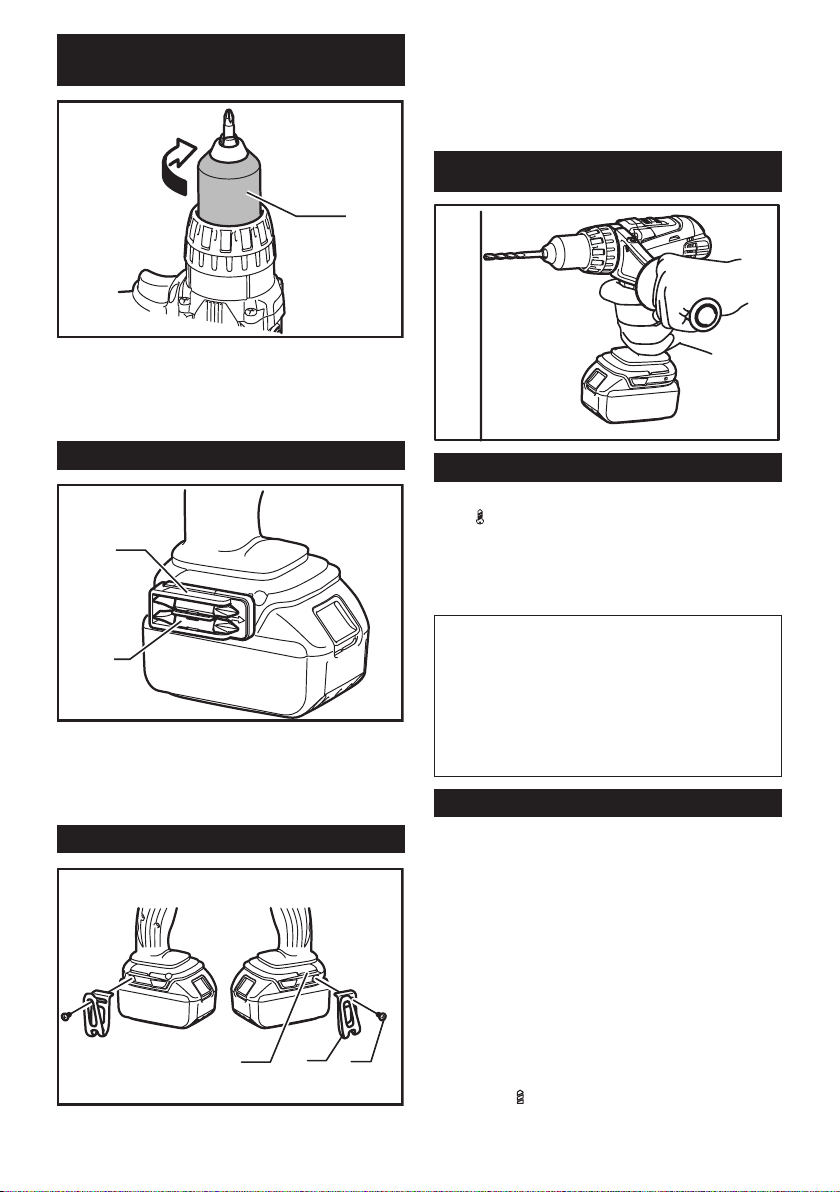

8ENGLISH
Installing or removing driver bit or
drill bit
1
► 1. Sleeve
Turn the sleeve counterclockwise to open the chuck
jaws. Place the bit in the chuck as far as it will go. Turn
the sleeve clockwise to tighten the chuck. To remove
the bit, turn the sleeve counterclockwise.
Installing bit holder
1
2
► 1. Bit holder 2. Bit
Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm long can be kept there.
Hook
123
► 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
Screwdriving operation
First, slide the action mode change lever so that it points
to the marking. Adjust the adjusting ring to the proper
torque level for your work. Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE:
•
Make sure that the driver bit is inserted straight in the
screw head, or the screw and/or bit may be damaged.
• When driving wood screw, predrill a pilot hole
2/3 the diameter of the screw. It makes driving
easier and prevents splitting of the workpiece.
•
If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Drilling operation
Drilling in wood
When drilling in wood, the best results are obtained
with wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
First, slide the action mode change lever so that it
points to the marking. The adjusting ring can be
aligned in any torque levels for this operation. Then
proceed as follows.

9ENGLISH
CAUTION:
• Pressing excessively on the tool will not speed
up the drilling. In fact, this excessive pressure
will only serve to damage the tip of your bit,
decrease the tool performance and shorten the
service life of the tool.
• There is a tremendous force exerted on the tool/
bit at the time of hole break through. Hold the
tool rmly and exert care when the bit begins to
break through the workpiece.
• A stuck bit can be removed simply by setting
the reversing switch to reverse rotation in order
to back out. However, the tool may back out
abruptly if you do not hold it rmly.
• Always secure small workpieces in a vise or
similar hold-down device.
• If the tool is operated continuously until the
battery cartridge has discharged, allow the tool
to rest for 15 minutes before proceeding with a
fresh battery.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
the battery cartridge is removed before attempt-
ing to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Replacing carbon brushes
1
► 1. Limit mark
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
1
2

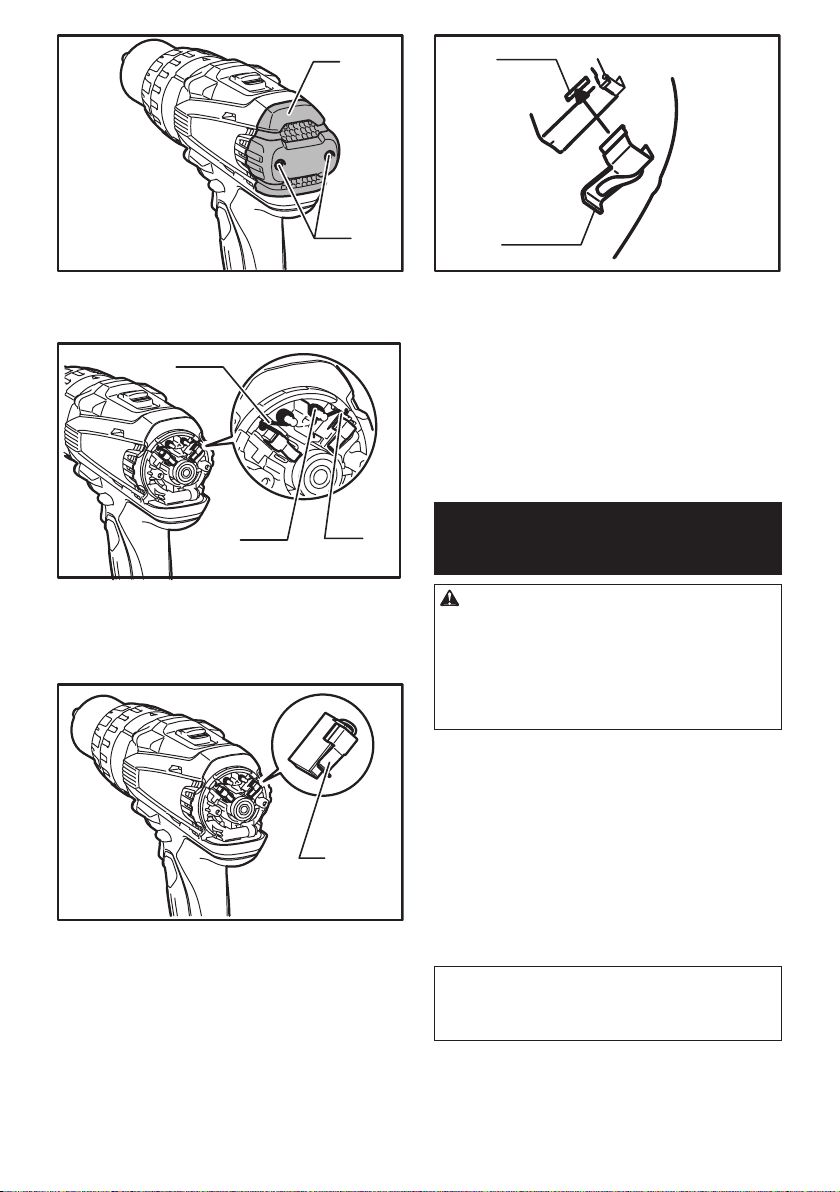

► 1. Rear cover 2. Screws
Use a screwdriver to remove two screws then remove
the rear cover.
1
23
► 1. Arm 2. Spring 3. Recessed part
Raise the arm part of the spring and then place it in
the recessed part of the brush holder with a slotted bit
screwdriver of slender shaft or the like.
1
► 1. Carbon brush cap
Use pliers to remove the carbon brush caps of the car-
bon brushes. Take out the worn carbon brushes, insert
the new ones.

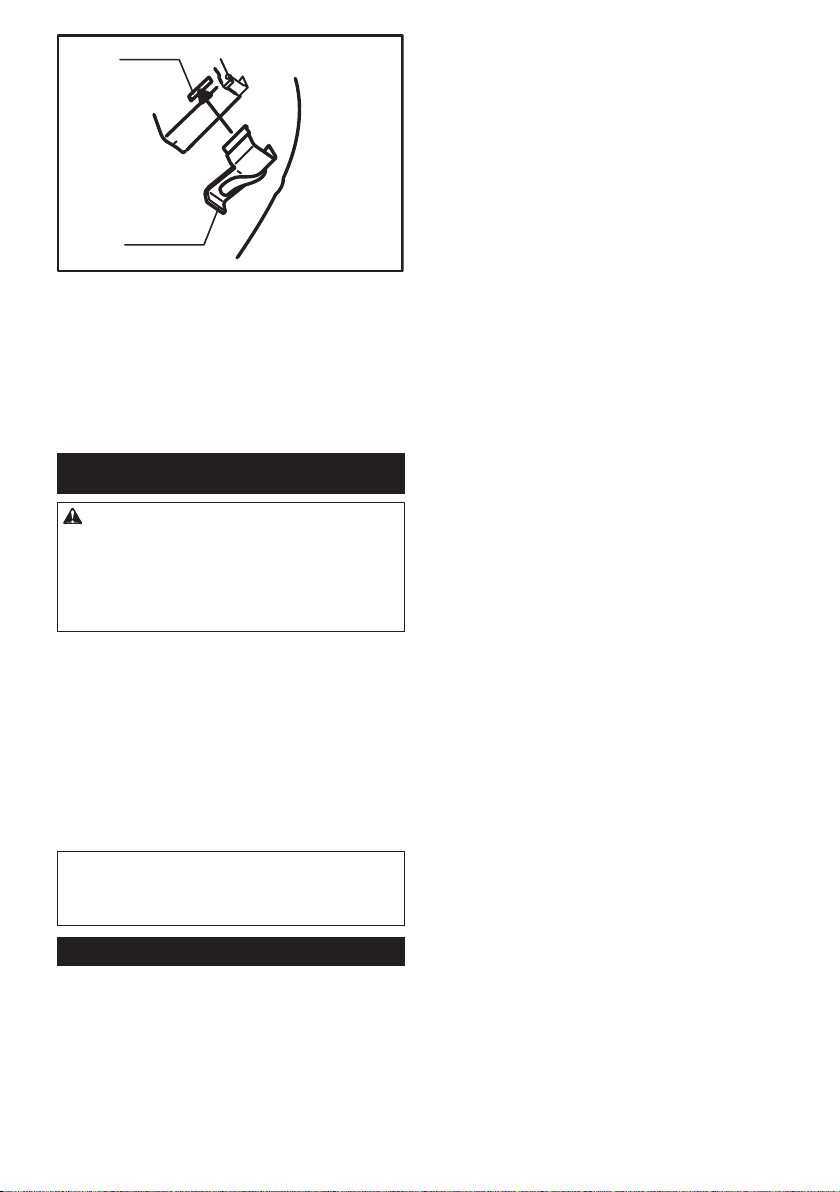

10 ENGLISH
1
2
► 1. Hole 2. Carbon brush cap
Make sure that the carbon brush caps t into the holes
in brush holders securely.
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Screw bits
• Hook
• Grip assembly
• Makita genuine battery and charger
• Rubber pad assembly
• Wool bonnet
• Foam polishing pad
• Battery protector
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.
MAKITA LIMITED WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com

11 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle DDF458
Capacités Perçage de l’acier 13 mm (1/2")
Perçage du bois 76 mm (3")
Serrage d’une vis à bois 10 mm x 90 mm (3/8" x 3-1/2")
Serrage d’une vis de mécanique 6 mm (1/4")
Vitesse à vide (T/MIN) Grande (2) 0 - 2 000 /min
Réduite (1) 0 - 400 /min
Longueur totale 225 mm (8-7/8")
Poids net 2,0 kg (4,4 lbs) 2,3 kg (5,0 lbs)
Tension nominale C.C. 18 V
Batterie standard BL1815N / BL1820 / BL1820B
BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B /
BL1860B
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécications conte-
nues dans ce manuel sont sujettes à modication sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions. L'ignorance
des mises en garde et des instructions comporte un risque
de choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en garde
et instructions pour référence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d'alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s'enammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4.
Les ches d'outil électrique sont conçues pour
s'adapter parfaitement aux prises de courant. Ne
modiez jamais la che de quelque façon que ce
soit. N'utilisez aucun adaptateur de che sur les
outils électriques avec mise à la terre. En ne modi-
ant pas les ches et en les insérant dans des prises
de courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces mises
à la terre, telles que les tuyaux, radiateurs, cuisi-
nières et réfrigérateurs. Le risque de choc électrique
est plus élevé si votre corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil élec-
trique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8.
Lorsque vous utilisez un outil électrique à l'exté-
rieur, utilisez un cordon prolongateur prévu à cette
n. Les risques de choc électrique sont moindres
lorsqu'un cordon conçu pour l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d'ali-
mentation protégée par un disjoncteur de fuite
à la terre. L'utilisation d'un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection person-
nelle. Portez toujours un protecteur pour la
vue. Les risques de blessure seront moins élevés
si vous utilisez des dispositifs de protection tels
qu'un masque antipoussières, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d'oreilles.

12 FRANÇAIS
12.
Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur soit en position d'arrêt
avant de brancher l'outil à la prise électrique et/
ou au bloc-piles, avant de prendre ou de trans-
porter l’outil. Vous ouvrez la porte aux accidents
si vous transportez les outils électriques avec le
doigt sur l’interrupteur ou si vous les branchez
alors que l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l'écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour raccor-
der un appareil d'aspiration et de collecte
de la poussière, assurez-vous qu'ils sont
correctement raccordés et qu'ils sont utilisés
de manière adéquate. L'utilisation d'un appareil
d'aspiration permet de réduire les risques liés à la
présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu,
il effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont l'inter-
rupteur est défectueux représente un danger et
doit être réparé.
19. Débranchez la che de la source d'alimen-
tation et/ou retirez le bloc-piles de l'outil
électrique avant d'effectuer tout réglage, de
changer un accessoire ou de ranger l'ou-
til électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon fonction-
nement. Le cas échéant, faites réparer l'outil
électrique avant de l'utiliser. De nombreux
accidents sont causés par des outils électriques
mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des ns autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le char-
geur spécié par le fabricant. L'utilisation d'un
chargeur conçu pour un type donné de bloc-piles
comporte un risque d'incendie lorsqu'il est utilisé
avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spéciquement pour cet outil. Il y a
risque de blessure ou d'incendie si un autre bloc-
piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas
de contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des irrita-
tions ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrication et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
CONSIGNES DE SÉCURITÉ POUR
LA PERCEUSE-VISSEUSE SANS FIL
1. Utilisez la ou les poignées auxiliaires si elles
sont fournies avec l'outil. Toute perte de maî-
trise comporte un risque de blessure.
2. Tenez l'outil par ses surfaces de prise iso-
lées pendant toute opération où l'accessoire
de coupe pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous ten-
sion et risqueraient de transmettre une décharge
électrique à l'utilisateur.

13 FRANÇAIS
3. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de
xation pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous ten-
sion et risqueraient de transmettre une décharge
électrique à l'utilisateur.
4. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
5. Tenez l'outil fermement.
6.
Gardez les mains éloignées des pièces en rotation.
7. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
8. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils peuvent être extrêment
chauds et vous brûler.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter l'inha-
lation de ces poussières ou leur contact avec
la peau. Conformez-vous aux consignes de
sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ PAS
tromper (au l d'une utilisation répétée) par un
sentiment d'aisance ou de familiarité avec le
produit en négligeant les consignes de sécu-
rité qui accompagnent le produit. L'utilisation
non sécuritaire ou incorrecte de cet outil com-
porte un risque de blessure grave.
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
volts
courant continu
vitesse à vide
tours ou alternances par minute
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rin-
cez-les à l'eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchauffe, parfois
des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50°C (122°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
ATTENTION : Utilisez uniquement des batteries
Makita d'origine.
L'utilisation de batteries autres que les batteries d'ori-
gine Makita ou de batteries qui ont été modiées peut
entraîner l'explosion de la batterie et provoquer des
incendies, blessures et autres dommages. Cela annu-
lerait également la garantie de Makita s'appliquant à
l'outil Makita et au chargeur.
Conseils pour obtenir la durée de
service maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10°C et 40°C (50°F
- 104°F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie si vous ne l'utilisez pas
pendant une période prolongée (plus de six
mois).

14 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors
tension et que sa batterie est retirée avant de
l'ajuster ou de vérier son fonctionnement.

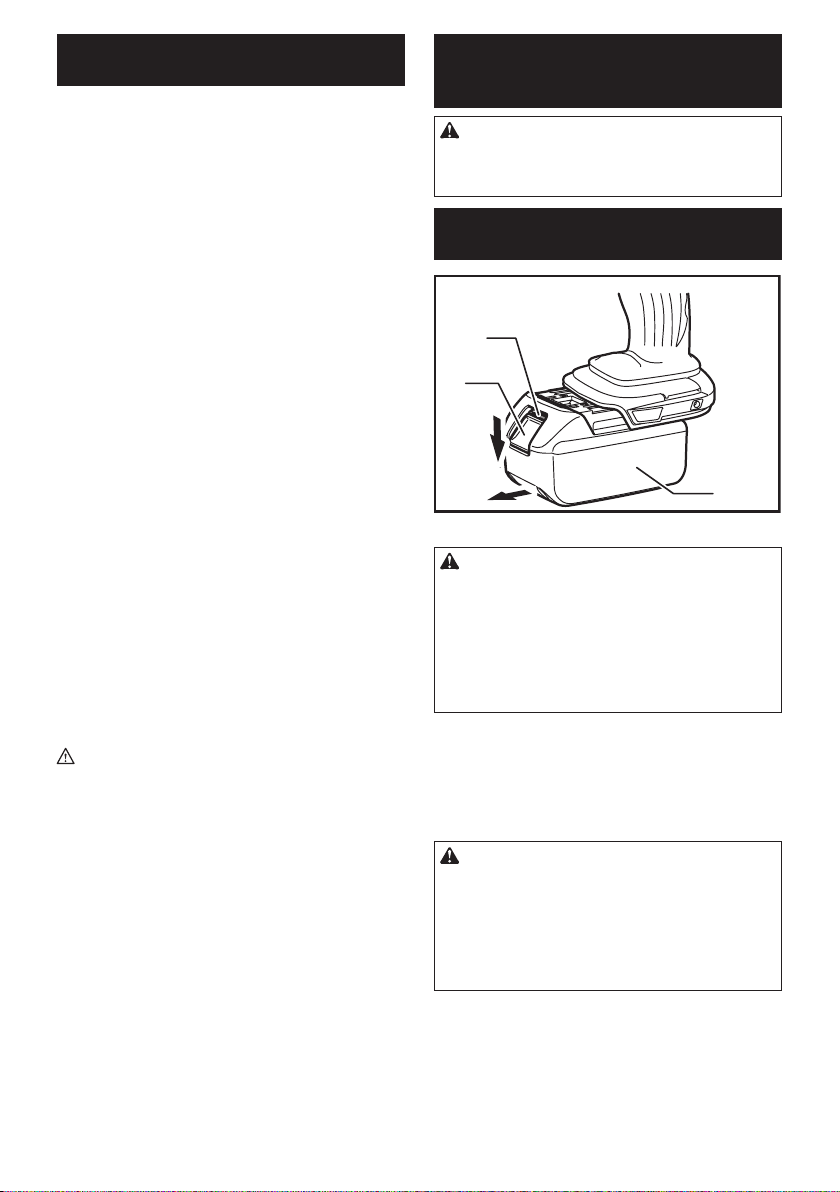

Installation ou retrait de la batterie
1
2
3
► 1. Indicateur rouge 2. Bouton 3. Batterie
ATTENTION :
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glis-
ser des mains, ce qui risque d'endommager
l'outil et la batterie, ou encore de provoquer des
blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu'à ce que vous entendiez
un clic. Si vous pouvez voir l'indicateur rouge situé sur
le dessus du bouton, la batterie n'est pas complètement
verrouillée.
ATTENTION :
• Installez toujours la batterie à fond jusqu’à
ce que vous ne puissiez plus voir l’indicateur
rouge. Dans le cas contraire, elle pourrait tom-
ber de l'outil et entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si
la batterie ne glisse pas facilement, c'est qu'elle
n'est pas insérée correctement.
Système de protection de la batterie
(batterie lithium-ion marquée d’une
étoile)
1
► 1. Étoile
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système
coupe automatiquement l’alimentation de l’outil pour
augmenter la durée de vie de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l'une des situa-
tions suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant
une consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de nou-
veau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner. Dans
cette situation, retirez et rechargez la batterie.
Afche la capacité restante de la
batterie
(Uniquement pour les batteries dont le numéro de
modèle se termine par « B ».)
1
2
► 1. Témoins 2. Bouton CHECK

15 FRANÇAIS

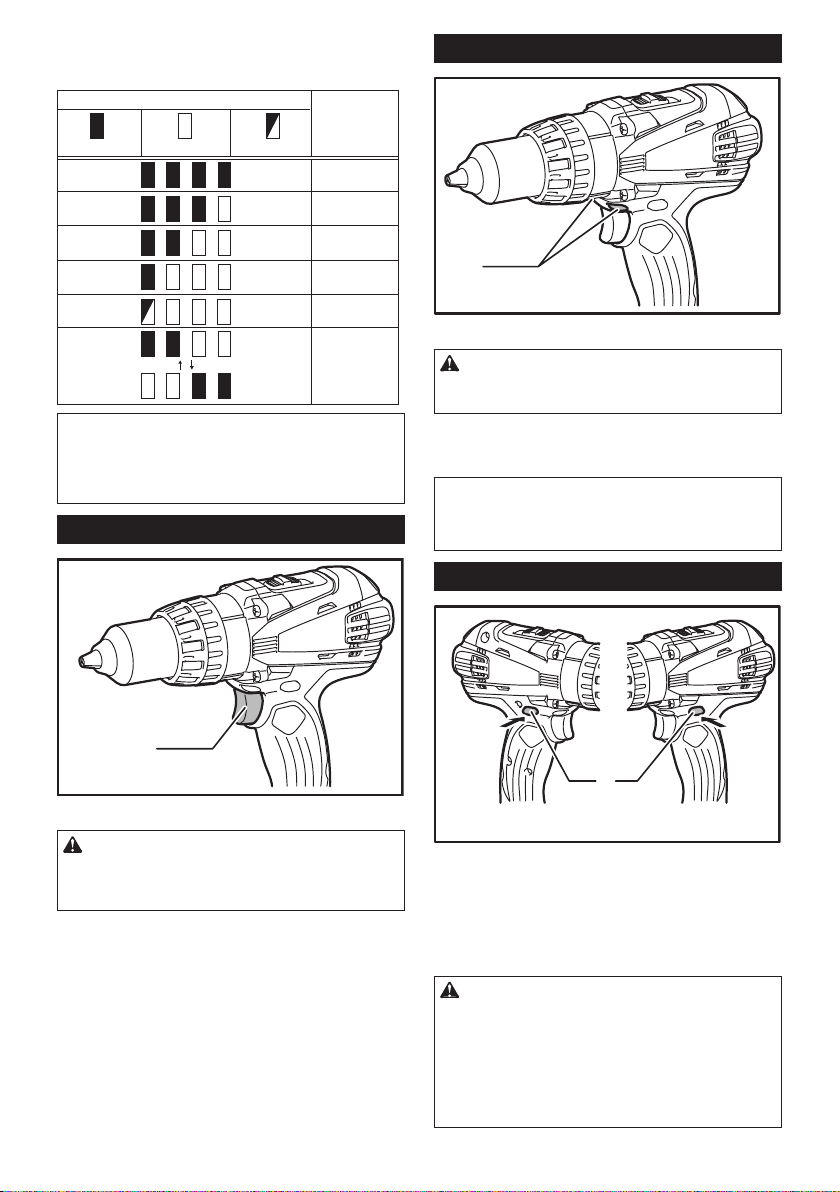

Appuyez sur le bouton de vérication sur la batterie
pour afcher la capacité résiduelle de la batterie. Les
témoins s'allument pendant quelques secondes.
ARRÊT ClignotementAllumé
Témoins
Chargez la
batterie.
0 % à 25 %
25 % à 50 %
50 % à 75 %
75 % à 100 %
Capacité
résiduelle
La batterie peut
avoir présenté
un défaut de
fonctionnement.
NOTE :
• Selon les conditions d'utilisation et la tempé-
rature ambiante, il est possible que la capacité
relevée soit légèrement différente par rapport à
la capacité réelle.

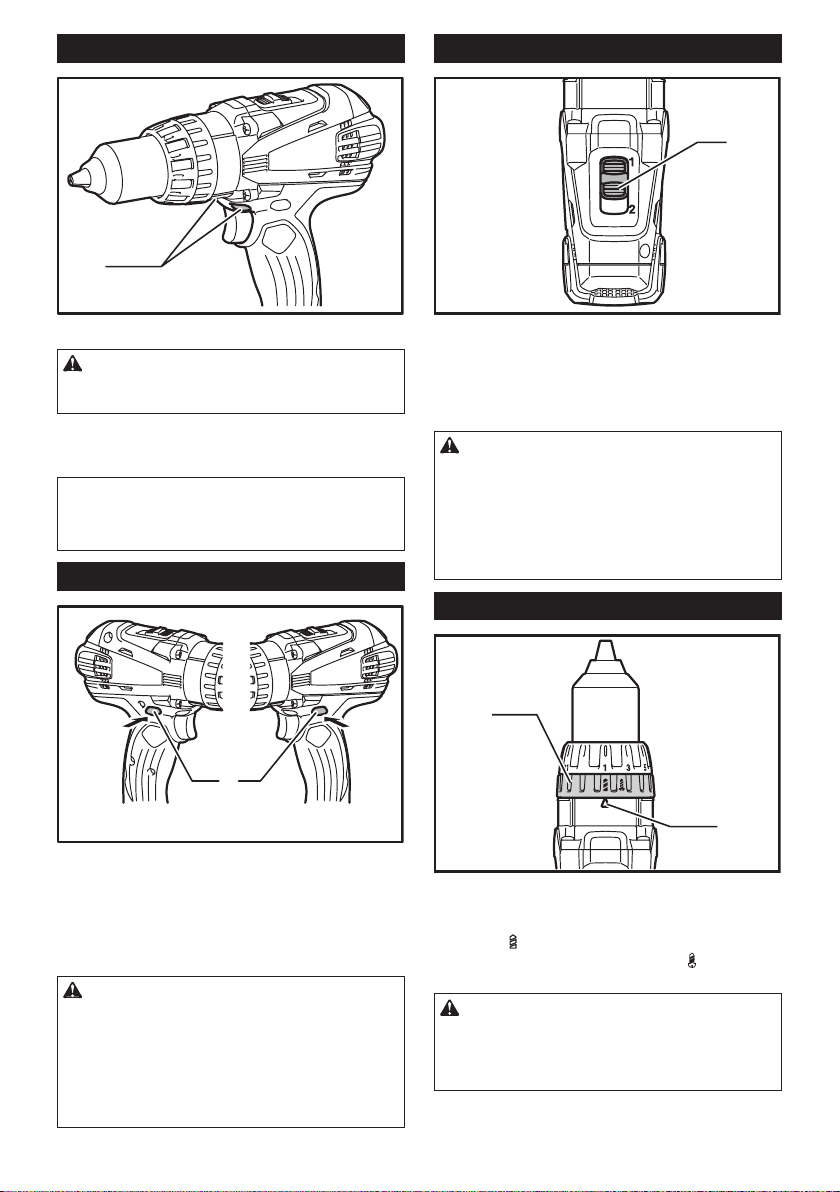

Interrupteur
1
► 1. Gâchette
ATTENTION :
• Avant d'insérer la batterie dans l'outil, vériez
toujours que la gâchette fonctionne bien et
revient en position d'arrêt lorsque relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure
que l'on accroît la pression exercée sur la gâchette.
Pour l'arrêter, relâchez la gâchette.
Allumage de la lampe avant
1
► 1. Lampe
ATTENTION :
• Evitez de regarder directement le faisceau
lumineux ou sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe demeure
allumée tant que la pression sur la gâchette est maintenue. La lampe
s'éteint de 10 à 15 secondes après la libération de la gâchette.
NOTE :
•
Utilisez un chiffon sec pour essuyer la saleté qui recouvre
la lentille de la lampe. Prenez garde de rayer la lentille de
la lampe, pour éviter une diminution de l'éclairage.
Inverseur
1
AB
► 1. Levier inverseur
L'outil possède un inverseur qui permet de changer le sens de
rotation. Enfoncez le levier inverseur du côté A pour une rota-
tion dans le sens des aiguilles d'une montre, ou du côté B pour
une rotation dans le sens inverse des aiguilles d'une montre.
La pression sur la gâchette n'est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION :
• Vériez toujours le sens de rotation avant de
mettre l'outil en marche.
•
N'actionnez l'inverseur qu'une fois que l'outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l'arrêt de l'outil, vous risquez de l'endommager.
• Lorsque vous n'utilisez pas l'outil, placez tou-
jours le levier inverseur en position neutre.

16 FRANÇAIS

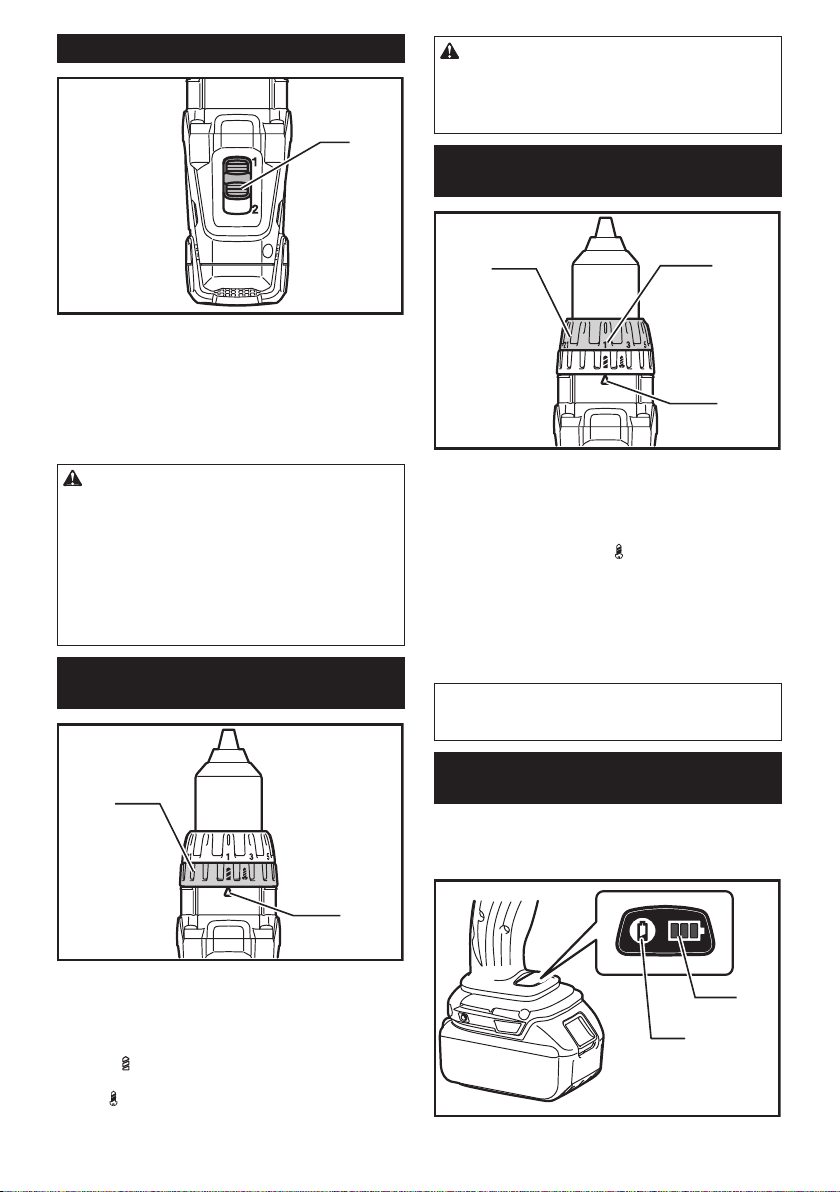

Changement de vitesse
1
► 1. Levier de changement de vitesse
Pour changer la vitesse, veuillez d’abord arrêter l’outil.
Par la suite, glissez le levier de changement de vitesse
à la position « 2 » pour obtenir une vitesse rapide ou à
la position « 1 » pour une vitesse lente. Avant d’utiliser
l’outil, assurez-vous que le levier de changement de
vitesse se trouve à la position adéquate. Utilisez la
vitesse appropriée pour la tâche effectuée.
ATTENTION :
• Réglez toujours le levier de changement de
vitesse an qu’il se trouve exactement à la
bonne position. Si vous utilisez l'outil alors que
le levier de changement de vitesse se trouve à
mi-course entre la position « 1 » et la position «
2 », l'outil risque d'être endommagé.
• Ne modiez pas la position du levier de change-
ment de vitesse pendant que l'outil tourne. Vous
risqueriez de l'endommager.
Sélection du mode de
fonctionnement
1
2
► 1. Bague de changement de mode d'action
2. Flèche
Cet outil comporte avec un anneau de changement
de mode. Pour le perçage, tournez l’anneau pour
que la èche sur le bâti de l’outil soit orientée vers
le repère sur l’anneau. Pour le vissage, tournez
l’anneau pour que la èche soit orientée vers le
repère sur l’anneau.
ATTENTION :
•
Réglez toujours l'anneau parfaitement sur le symbole
du mode désiré. Si vous faites fonctionner l'outil alors
que l'anneau se trouve à mi-course entre les sym-
boles de mode, vous risquez d'endommager l'outil.
Réglage du couple de serrage
(mode tournevis)
12
3
► 1. Bague de réglage 2. Graduation 3. Flèche
Le couple de serrage est réglable sur l'une ou l'autre de 21
positions, en tournant la bague de réglage de sorte que ses
graduations soient alignées sur le pointeur du bâti de l'outil.
Tout d'abord, glissez ce levier de changement de mode
vers la position du symbole .
Le couple de serrage est au minimum lorsque le chiffre 1
est aligné avec le pointeur et au maximum lorsque le repère
est aligné avec le pointeur. L'engrenage glisse à différents
niveaux de couple lorsqu'il est réglé entre les nombres 1 et
21. Avant d'exécuter le travail, posez une vis d'essai dans le
matériau ou dans une autre pièce similaire pour connaître le
niveau de couple requis pour le travail en question.
NOTE :
•
L'anneau de réglage ne se verrouille pas lorsque
le pointeur se trouve entre deux graduations.
Signal de batterie morte pour la puissance
restante de la batterie (pays concerné)
Ne s’applique qu’aux outils munis du
bouton et du témoin DEL
1
2
► 1. Bouton 2. Témoin DEL

17 FRANÇAIS
Arrêtez l’outil et lorsque celui-ci est à l’arrêt, appuyez
sur le bouton du tableau de commande pour que la
charge restante de la batterie soit indiquée.
Le tableau suivant indique la charge restante de la
batterie en fonction de l'état indiqué sur le tableau de
commande.
État du voyant DEL
Puissance restante de la batterie
Environ 50 % ou plus
De 20 à 50 % environ
Environ 20 %
NOTE :
• Avant de vérier la charge restante de la batte-
rie, assurez-vous d’arrêter l’outil.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que sa batterie est retirée avant d'effec-
tuer tout travail dessus.
Installation de la poignée latérale
(poignée auxiliaire)
1
2
34
5
► 1. Rainure 2. Saillie 3. Bande d'acier 4. Base de la
poignée 5. Poignée latérale
Utilisez toujours la poignée latérale pour assurer votre sécurité.
Insérez la poignée latérale de manière à ce que les
saillies de la base de la poignée et la bande d’acier s’in-
sèrent entre les rainures du collet de l’outil. Puis, serrez
la poignée en la tournant dans le sens des aiguilles
d’une montre.
Pour changer l’angle de la poignée latérale, desserrez
et retirez la poignée, puis tournez-la et insérez-la de
nouveau.
Installation ou retrait de l'embout ou
du foret
1
► 1. Manchon
Tournez le manchon dans le sens inverse des aiguilles d'une montre
pour ouvrir les mâchoires du mandrin. Insérez l'embout à fond dans
le mandrin. Tournez le manchon dans le sens des aiguilles d'une
montre pour serrer le mandrin. Pour retirer l'embout, tournez le
manchon dans le sens inverse des aiguilles d'une montre.
Installation du porte-embout
1
2
► 1. Porte-embout 2. Embout
Placez le porte-embout dans la saillie se trouvant à la base
de l’outil de chacun des côtés et xez-le à l’aide d’une vis.
Lorsque vous n’utilisez pas l’embout, laissez-le dans le porte-em-
bout. Des embouts de 45 mm de longueur peuvent y être rangés.
Crochet
123
► 1. Rainure 2. Crochet 3. Vis

18 FRANÇAIS

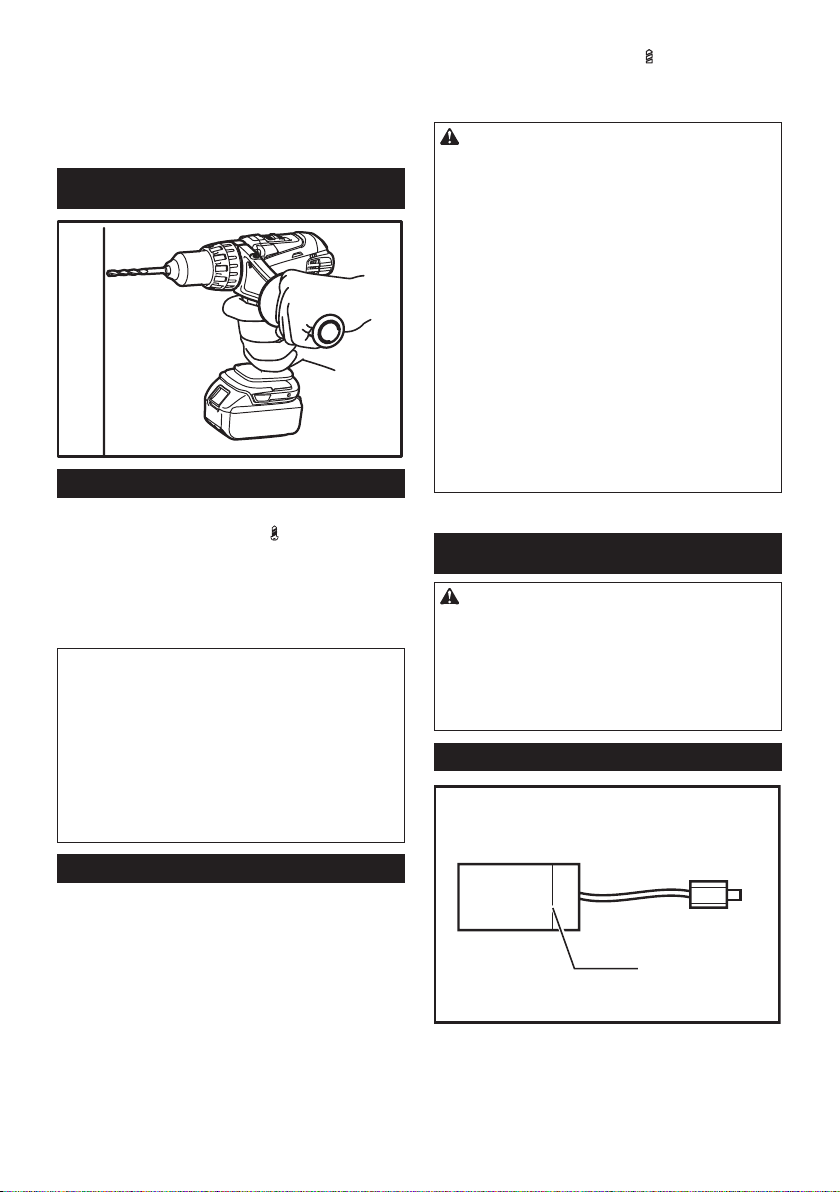

L'outil est équipé d'un crochet pratique qui permet de
le suspendre temporairement. Il s'installe d'un côté
comme de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côté du carter de l'outil, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis et enlevez-la.
UTILISATION
Vissage
Glissez d'abord le levier de changement de mode de
sorte qu'il pointe vers l'indication . Ajustez l'anneau
de réglage sur le niveau de couple qui convient au
travail à effectuer. Procédez ensuite comme suit.
Placez la pointe de l'embout dans la tête de vis et appli-
quez une pression sur l'outil. Faites démarrer l'outil à
vitesse réduite puis augmentez graduellement la vitesse.
Relâchez la gâchette dès que l'engrenage s'active.
NOTE :
• Assurez-vous que l'embout est inséré bien droit
dans la tête de vis, sinon la vis et/ou l'embout
risque d'être endommagé.
• Avant d'insérer une vis à bois, percez un avant-
trou représentant 2/3 du diamètre de la vis. Cela
facilite le vissage et évite le fendage de la pièce.
• Si l'outil est utilisé de manière continue jusqu'à
ce que la batterie soit déchargée, laissez-le
reposer 15 minutes avant de poursuivre l'opéra-
tion avec une batterie fraîche.
Perçage
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets pour bois munis
d’une vis-guide. Celle-ci rend le perçage plus facile en
tirant le foret dans la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l'aide d'un
poinçon et d'un marteau. Placez ensuite la pointe du
foret dans l'indentation et commencez à percer.
Quand vous forez dans du métal, utilisez un lubriant.
Seuls le fer et le laiton peuvent se percer à sec.
Glissez d'abord le levier de changement de mode de
sorte qu'il pointe vers l'indication . L'anneau de
réglage peut être aligné sur n'importe quel couple de
serrage pour cette opération. Procédez ensuite comme
suit.
ATTENTION :
• Une pression excessive sur l'outil n'accélère
pas le perçage. Au contraire, elle risque d'en-
dommager la pointe du foret, de réduire le ren-
dement de l'outil et donc sa durée de service.
• Une force énorme s’exerce sur l’outil/le foret au
moment où le foret émerge sur la face opposée.
Tenez l’outil fermement et faites bien attention
lorsque le foret commence à approcher de la
face opposée de la pièce.
• Un foret coincé peut se retirer en plaçant l'inver-
seur sur la direction opposée. Il faut alors faire
très attention car l'outil risque de reculer brus-
quement si vous ne le tenez pas fermement.
• Lorsque vous travaillez sur de petites pièces,
xez-les toujours dans un étau ou à l’aide d’un
outil de retenue similaire.
• Si l'outil est utilisé de manière continue jusqu'à
ce que la batterie soit déchargée, laissez-le
reposer 15 minutes avant de poursuivre l'opéra-
tion avec une batterie fraîche.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et que la batterie est retirée avant d'y effec-
tuer tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de
solvant, d'alcool ou d'autres produits similaires.
Une décoloration, une déformation, ou la forma-
tion de ssures peuvent en découler.
Remplacement des charbons
1
► 1. Trait de limite d'usure
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.

19 FRANÇAIS
1
2
► 1. Couvercle arrière 2. Vis
Utilisez un tournevis pour retirer les deux vis, puis
retirez le couvercle arrière.
1
23
► 1. Bras 2. Ressort 3. Partie encastrée
Soulevez le bras du ressort et placez-le dans la partie
encastrée du porte-charbon à l'aide d'un tournevis pour
vis à tête fendue doté d’une longue tige, ou d’un instru-
ment similaire.
1
► 1. Bouchon de charbon
Utilisez une pince pour retirer les bouchons des
charbons. Enlevez les charbons usés et insérez les
nouveaux.
1
2
► 1. Orice 2. Bouchon de charbon
Assurez-vous que les bouchons des charbons s’in-
sèrent fermement dans les orices des porte-charbons.
Réinstallez le couvercle arrière et serrez les deux vis
à fond.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, tout autre travail d'entretien ou
de réglage doivent être effectués dans un centre de
service Makita agréé ou un centre de service de l'usine
Makita, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires
sont recommandés pour l'utilisation avec
l'outil Makita spécié dans ce mode d'emploi.
L'utilisation de tout autre accessoire ou pièce
complémentaire peut comporter un risque de
blessure. N'utilisez les accessoires ou pièces
qu'aux ns auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets
• Forets de vis
• Crochet
• Ensemble de poignée
• Chargeur et batterie authentiques Makita
• Ensemble de plateau de caoutchouc
• Capuchon en laine
• Tampon à polir en mousse
• Protection de la batterie
NOTE :
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.

20 FRANÇAIS
GARANTIE LIMITÉE MAKITA
Pour les conditions de garantie en vigueur qui s’ap-
pliquent à ce produit, veuillez vous reporter à la feuille
de garantie en annexe. Si la feuille de garantie en
annexe n’est pas disponible, reportez-vous aux détails
de la garantie présentés sur le site Web de votre pays,
ci-dessous.
États-Unis d’Amérique: www.makitatools.com
Canada: www.makita.ca
Autres pays: www.makita.com
