DDF470
EN Cordless Driver Drill INSTRUCTION MANUAL 4
FR Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 17
IT Trapano avvitatore a batteria ISTRUZIONI PER L’USO 24
NL Accuschroefboormachine GEBRUIKSAANWIJZING 31
ES Atornillador Taladro
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira/Furadeira a
Bateria MANUAL DE INSTRUÇÕES 45
DA Akku skrue-/boremaskine BRUGSANVISNING 52
EL
58
TR KULLANMA KILAVUZU 65
1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
A
B
1
Fig.6
1
Fig.7
1
2
3
Fig.8
2
1
Fig.9
1
2
3
Fig.10
1
2
Fig.11
Fig.12
3
4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF470
Drilling capacities Steel 13 mm
Wood 38 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed High (2) 0 - 1,550 min-1
Low (1) 0 - 400 min-1
Overall length 185 mm
Rated voltage D.C. 14.4 V
Net weight 1.4 - 1.7 kg
without notice.
-
Applicable battery cartridge and charger
Charger
DC18SH
residence.
WARNING: Only use the battery cartridges and chargers listed above.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
-
Sound pressure level (L
NOTE: The declared noise emission value(s) has
another.
NOTE: The declared noise emission value(s)
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
trigger time).
Vibration
-
h,D2or less
2
NOTE:
measured in accordance with a standard test method
NOTE:
5ENGLISH
WARNING:
The vibration emission during actual
-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
with this power tool. Failure to follow all instructions
Save all warnings and instruc-
tions for future reference.
(cordless) power tool.
Cordless driver drill safety warnings
Safety instructions for all operations
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory or fasteners may contact
hidden wiring.
parts of the power tool "live" and could give the
operator an electric shock.
2.
sure no one is below when using the tool in
high locations.
3.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
7.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
8. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
Safety instructions when using long drill bits
1. Never operate at higher speed than the max-
imum speed rating of the drill bit.
2. Always start drilling at low speed and with the
bit tip in contact with the workpiece.
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1.
Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper the battery
cartridge.
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.
9. Do not use a damaged battery.
6ENGLISH
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
forwarding agents, special requirement on pack-
-
ing an expert for hazardous material is required.
national regulations.
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
-
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3.
Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION:
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
cartridge.
Fig.1: 1. Red indicator 2. Button 3.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
CAUTION: Do not install the battery cartridge
forcibly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
Fig.2: 1. Indicator lamps 2.
-
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
malfunctioned.
7ENGLISH
NOTE: Depending on the conditions of use and the
NOTE:
Tool / battery protection system
-
Overload protection
This protection works when the tool is operated in a
-
-
turn the tool on to restart.
Overheat protection
-
Overdischarge protection
Indicating the remaining battery
capacity
Fig.3: 1.
Battery indicator status Remaining battery
capacity
On
50% to 100%
20% to 50%
0% to 20%
NOTE:
minute after releasing the switch trigger.
NOTE:
Makita local service center.
Switch action
Fig.4: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
trigger. Release the switch trigger to stop.
Lighting up the front lamp
Fig.5: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
one minute.
NOTE:
the lamp. Be careful not to scratch the lens of lamp, or
Reversing switch action
Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
Speed change
Fig.7: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.
8ENGLISH
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High -
ing operation
2High Low Light loading
operation
torque. Be sure that the speed change lever is set to the
operation with "2", slide the lever to the "1" and restart
the operation.
Adjusting the fastening torque
Fig.8: 1.2. Graduation 3.
marking.
marking.
torque level is required for a particular application.
Graduation 12345678910 11 12 13 14 15 16
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ø3.5 x 22 ø4.1x 38 –
Hard wood
(e.g. lauan)
–ø3.5 x 22 ø4.1x 38 –
ASSEMBLY
CAUTION: Always be sure that the tool is
before carrying out any work on the tool.
Installing or removing driver bit/drill bit
Fig.9: 1. Sleeve
Turn the sleeve clockwise to tighten the chuck. To remove
Installing hook
CAUTION:
When installing the hook, always
Fig.10: 1. Groove 2. Hook 3. Screw
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
Fig.11: 1.2.
on either right or left side and secure it with a screw.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
control the twisting action.
Fig.12
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
and prevents splitting of the workpiece.
9ENGLISH
Drilling operation
the marking. Then proceed as follows.
Drilling in wood
with wood drills equipped with a guide screw. The guide
the workpiece.
Drilling in metal
hole, make an indentation with a center-punch and
-
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
service life of the tool.
CAUTION:
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
accessories or attachments might present a risk of
for its stated purpose.
-
Center.
• Hook
NOTE:
10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DDF470
Capacités de perçage 13 mm
Bois 38 mm
Capacités de serrage 10 mm x 90 mm
Vis mécanique M6
Vitesse à vide Élevée (2) 0 - 1 550 min-1
Basse (1) 0 - 400 min-1
Longueur totale 185 mm
Tension nominale 14,4 V CC
1,4 - 1,7 kg
Batterie et chargeur applicables
Batterie
Chargeur
DC18SH
résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
Utilisations
métal et le plastique.
Bruit
Niveau de pression sonore (L
NOTE :-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE :-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête
antibruit.
AVERTISSEMENT : L’émission de bruit
lors de l’usage réel de l’outil électrique peut être
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Vibrations
h,D2ou moins
2
11 FRANÇAIS
NOTE :-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE :-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
L’émission de vibrations lors
la ou des valeurs déclarées, suivant la façon dont l’outil
est utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT :
Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
Consignes de sécurité pour
Consignes de sécurité pour toutes les tâches
1. Tenez l’outil électrique par des surfaces de
au cours de laquelle l’accessoire de coupe
Le contact de
-
l’outil électrique et électrocuter l’utilisateur.
2. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
3. Tenez l’outil fermement.
4. Gardez les mains éloignées des pièces en
rotation.
5. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
6. Ne touchez pas le foret ou la pièce immédiate-
ment après l’exécution du travail ; ils peuvent
être extrêmement chauds et vous brûler la
peau.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
8. Si le foret ne peut pas être desserré même
en ouvrant la mâchoire, utilisez des pinces
pour l’extirper.
manuellement.
Consignes de sécurité en cas d’utilisation de forets
longs
1. Ne faites jamais fonctionner l’outil à une
vitesse supérieure à la vitesse nominale maxi-
male du foret. À une vitesse plus élevée, le foret
risque de se tordre s’il lui est permis de tourner
2. Commencez toujours le perçage à basse
vitesse avec la pointe du foret en contact avec
la pièce. À une vitesse plus élevée, le foret risque
3. Appliquez une pression uniquement en ligne
directe avec le foret et n’exercez pas une pres-
sion excessive. Les forets peuvent se tordre et
se casser ou provoquer la perte de contrôle, ce
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
12 FRANÇAIS
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2.
batterie. Cela pourrait entraîner un incendie, une
chaleur excessive ou une explosion.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
voire d’explosion.
4.
Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
panne.
6. Ne rangez ni n’utilisez l’outil et la batterie dans
un endroit où la température risque d’atteindre
ou de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Abstenez-vous de clouer, couper, écraser,
jeter, laisser tomber la batterie, ou de la heur-
ter contre un objet dur. Cela pourrait entraîner
un incendie, une chaleur excessive ou une
explosion.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
plus détaillées.
11. Lors de la mise au rebut de la batterie, reti-
rez-la de l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les
L’insertion de
provoquer un incendie, une chaleur excessive,
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée
de l’outil.
14. Pendant et après l’utilisation, la batterie peut
compris en cas de température relativement
basse. Manipulez les batteries chaudes avec
précaution.
15. Ne touchez pas la borne de l’outil immédiate-
ment après utilisation car elle peut être assez
chaude pour provoquer des brûlures.
16. Évitez que des copeaux, de la poussière ou
du sol adhèrent aux bornes, aux trous et aux
rainures de la batterie. Cela pourrait réduire les
17. À moins que l’outil prenne en charge un tel
usage, n’utilisez pas la batterie à proximité de
lignes électriques haute tension. Cela pourrait
18. Conservez la batterie hors de portée des
enfants.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine.
-
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Lorsque vous n’utilisez pas la batterie, reti-
rez-la de l’outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
13 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
Assurez-vous toujours que
l’outil est hors tension et que sa batterie est retirée
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION :
Tenez fermement l’outil et la batte-
rie lors de la mise en place ou du retrait de la batterie. Si
Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie
ATTENTION :
Insérez toujours complètement la
batterie jusqu’à ce que l’indicateur rouge ne soit plus visible.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
Fig.2: 1. Témoins 2.
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
NOTE : Selon les conditions d’utilisation et la tem-
NOTE :
Système de protection de l’outil/la batterie
Protection contre la surcharge
Cette protection se déclenche lorsque l’outil est utilisé
-
ment élevé. Dans ce cas, éteignez l’outil et arrêtez la
-
mez l’outil pour reprendre la tâche.
-
Protection contre la décharge totale
de la batterie
Cette protection se déclenche lorsque l’autonomie
Indication de la charge restante de
la batterie
Fig.3: 1.
Statut du témoin de la batterie Charge restante
de la batterie
Allumé Éteint
50 % à 100 %
20 % à 50 %
0 % à 20 %
NOTE :
NOTE :-
-
14 FRANÇAIS
Fonctionnement de la gâchette
Fig.4: 1. Gâchette
ATTENTION : Avant d’insérer la batterie dans
-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
vitesse de l’outil augmente à mesure que l’on accroît la
-
chez la gâchette.
Allumage de la lampe avant
Fig.5: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
lampe reste allumée tant que la gâchette est enclen-
avoir relâché la gâchette.
NOTE :-
rête automatiquement et la lampe se met à clignoter.
Dans ce cas, relâchez la gâchette. La lampe s’éteint
NOTE : Retirez la saleté sur la lentille de la lampe
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
Fig.6: 1. Levier de l’inverseur
ATTENTION :
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
Changement de vitesse
Fig.7: 1. Levier de changement de vitesse
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position.-
ment de vitesse placé entre les côtés « 1 » et « 2 »,
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Position du
levier
de chan-
gement de
vitesse
Vitesse Couple Tâche
applicable
1 Élevé
2Élevée Tâche facile
tension. Sélectionnez le côté « 2 » pour une vitesse
élevée ou le côté « 1 » pour une vitesse lente avec
position.
-
dant la tâche avec le réglage « 2 », faites glisser le
levier sur « 1 » et recommencez.
15 FRANÇAIS
Réglage du couple de serrage
Fig.8: 1. Bague de réglage 2. Graduation 3.
en sélectionnant l’indication .
L’engrenage glissera quand sera atteint le couple de serrage correspondant au numéro sélectionné de 1 à 16.
L’engrenage ne fonctionne pas sur l’indication .
identique pour savoir quel est le niveau de couple de serrage requis pour ce travail particulier.
Vous trouverez ci-dessous une indication approximative de la relation entre la taille de vis et la graduation.
Graduation 12345678910 11 12 13 14 15 16
Vis mécanique M4 M5 M6
Bois mou
(comme le
pin)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Bois franc
(comme le
méranti)
–ɸ3,5 x 22 ɸ4,1 x 38 –
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
Installation ou retrait de l’embout de
vissage/foret
Fig.9: 1. Manchon
Tournez le manchon dans le sens contraire des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
-
drin. Tournez le manchon dans le sens des aiguilles
-
contraire des aiguilles d’une montre.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
vis. Sinon, le crochet pourrait se détacher de l’outil et
Fig.10: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet
de l’accrocher temporairement. Ce crochet s’installe
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l’outil, puis serrez-le avec une
Installation du support d’embout de
vissage
Accessoire en option
Fig.11: 1.2.
de vissage
saillante du pied de l’outil, d’un côté ou de l’autre, et
-
-
gueur de 45 mm.
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
-
-
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenez l’outil fermement en le saisissant d’une main par
Fig.12
16 FRANÇAIS
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
vis et appliquez une pression sur l’outil. Faites démarrer
l’outil lentement, puis augmentez la vitesse graduellement.
NOTE :
de la vis. Cela facilitera le vissage et évitera que la
Perçage
comme suit.
Perçage dans le bois
guidage. La vis de guidage facilite le perçage en entraî-
Perçage dans le métal
percer le trou, faites une entaille à l’aide d’un pointeau et
pointe du foret dans l’entaille et commencez à percer.
Seuls le fer et le laiton doivent être percés à sec.
ATTENTION : Une pression excessive sur
l’outil n’accélèrera pas le perçage.-
de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce.
émerge sur la face opposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
toute réparation, tout travail d’entretien ou de réglage
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
d’emploi. L’utilisation de tout autre accessoire ou
-
contactez votre centre d’entretien local Makita.
• Forets
• Crochet
• Batterie et chargeur Makita d’origine
NOTE : Il se peut que certains éléments de la liste
à l’autre.
17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DDF470
Bohrkapazitäten Stahl 13 mm
Holz 38 mm
10 mm x 90 mm
M6
Leerlaufdrehzahl Hoch (2) 0 - 1.550 min-1
Niedrig (1) 0 - 400 min-1
Gesamtlänge 185 mm
Nennspannung 14,4 V Gleichstrom
Nettogewicht 1,4 - 1,7 kg
• Die technischen Daten können von Land zu Land unterschiedlich sein.
•
Ladegerät
DC18SH
WARNUNG: Bei Verwendung irgend-
Vorgesehene Verwendung
Schalldruckpegel (L
HINWEIS:
-
gen werden.
HINWEIS:
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG:
je nach der Benutzungsweise des Werkzeugs, und
speziell je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Wert(en) abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des Benutzers anhand
-
lichen Benutzungsbedingungen (unter Berücksichtigung
aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Schwingungen
Schwingungsemission (ah,D2oder weniger
2
HINWEIS:
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS:
18 DEUTSCH
WARNUNG: Die Vibrationsemission
des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell
je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Emissionswert(en)
abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des
-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Nur für europäische Länder
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch.
Bewahren Sie alle Warnungen
Bezugnahme auf.
Sicherheitswarnungen für
Akku-Bohrschrauber
1. Halten Sie das Elektrowerkzeug an den
ausführen, bei denen die Gefahr besteht,
dass das Schneidzubehör oder die
Befestigungselemente verborgene Kabel kon-
taktieren.
kontaktieren, können die freiliegenden Metallteile
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
2. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
dass sich keine Personen darunter aufhalten.
3.
4.
fern.
5. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
6. Vermeiden Sie eine Berührung des
Bohrereinsatzes oder des Werkstücks unmit-
telbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
7. Manche Materialien können giftige
Vorsichtsmaßnahmen, um das Einatmen
von Arbeitsstaub und Hautkontakt zu verhü-
ten. Befolgen Sie die Sicherheitsdaten des
Materiallieferanten.
8.
der Futterbacken nicht gelöst werden kann,
ziehen Sie ihn mit einer Zange heraus. In
einem solchen Fall kann Herausziehen des
Bohrereinsatzes von Hand zu einer Verletzung
Sicherheitsanweisungen bei Verwendung von lan-
1. Arbeiten Sie niemals mit einer höheren
Drehzahl als der Maximaldrehzahl des
Bohrereinsatzes. Bei höheren Drehzahlen
-
2. Starten Sie den Bohrvorgang immer mit
einer niedrigen Drehzahl und bei Kontakt der
Einsatzspitze mit dem Werkstück. Bei höheren
3. Üben Sie Druck nur in direkter Linie mit dem
-
ßigen Druck an.
BEWAHREN SIE DIESE
ANLEITUNG AUF.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der
strikten Einhaltung der Sicherheitsregeln für das
vorliegende Produkt abhalten. MISSBRAUCH oder
Missachtung der Sicherheitsvorschriften in dieser
verursachen.
19 DEUTSCH
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
angebracht sind.
2.
Unterlassen Sie Zerlegen oder Manipulieren des
Akkus.
3.
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1)
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
Verbrennungen und einen Defekt zur Folge
haben kann.
6.
Lagern und benutzen Sie das Werkzeug und den
Akku nicht an Orten, an denen die Temperatur 50
°C erreichen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Unterlassen Sie Nageln, Schneiden,
Zerquetschen, Werfen, Fallenlassen des Akkus
oder Schlagen des Akkus mit einem harten
Gegenstand.
9.
10.
Die enthaltenen Lithium-Ionen-Akkus unterliegen
den Anforderungen der Gefahrengut-Gesetzgebung.
-
11. Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem
sicheren Ort. Befolgen Sie die örtlichen
Vorschriften bezüglich der Entsorgung von
Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten.
13.
werden, muss der Akku vom Werkzeug ent-
fernt werden.
14. Bei und nach dem Gebrauch kann der Akku
heiß werden, was Verbrennungen oder
Niedertemperaturverbrennungen verursachen
kann. Beachten Sie die Handhabung von hei-
ßen Akkus.
15. Berühren Sie nicht den Anschlusskontakt
des Werkzeugs unmittelbar nach dem
Gebrauch, da er heiß genug werden kann, um
Verbrennungen zu verursachen.
16. Achten Sie darauf, dass sich keine
Anschlusskontakten, Löchern und Nuten
des Akkus absetzen. Dies kann zu einer
17.
einer Hochspannungs-Stromleitung nicht
unterstützt, benutzen Sie den Akku nicht in
Dies kann zu einer Funktionsstörung oder
18. Halten Sie die Batterie von Kindern fern.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen
5. Der Akku muss geladen werden, wenn er lange
wird.
20 DEUTSCH
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass
das Werkzeug ausgeschaltet und der Akku abge-
nommen ist.
Anbringen und Abnehmen des
Akkus
VORSICHT: Schalten Sie das Werkzeug
stets aus, bevor Sie den Akku anbringen oder
abnehmen.
VORSICHT: Halten Sie das Werkzeug und
den Akku beim Anbringen oder Abnehmen
des Akkus sicher fest. Wenn Sie das Werkzeug
sie Ihnen aus der Hand rutschen, was zu einer
Abb.1: 1.2.3.
-
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist.
verletzen.
VORSICHT: Unterlassen Sie
Gewaltanwendung beim Anbringen des Akkus.
nicht richtig ausgerichtet.
Nur für Akkus mit Anzeige
Abb.2: 1.2.
wenige Sekunden lang auf.
Anzeigelampen
Erleuchtet Aus Blinkend
100%
Möglicherweise
liegt eine
Funktionsstörung
HINWEIS:
HINWEIS:
Werkzeug/Akku-Schutzsystem
Überlastschutz
hat. Schalten Sie dann das Werkzeug wieder ein, um
neu zu starten.
Überhitzungsschutz
Werkzeug wieder einschalten.
Überentladungsschutz
Restkapazität niedrig wird. Nehmen Sie in dieser
ihn auf.
This manual suits for next models
4
Table of contents
Languages:
Other Makita Drill manuals
Makita

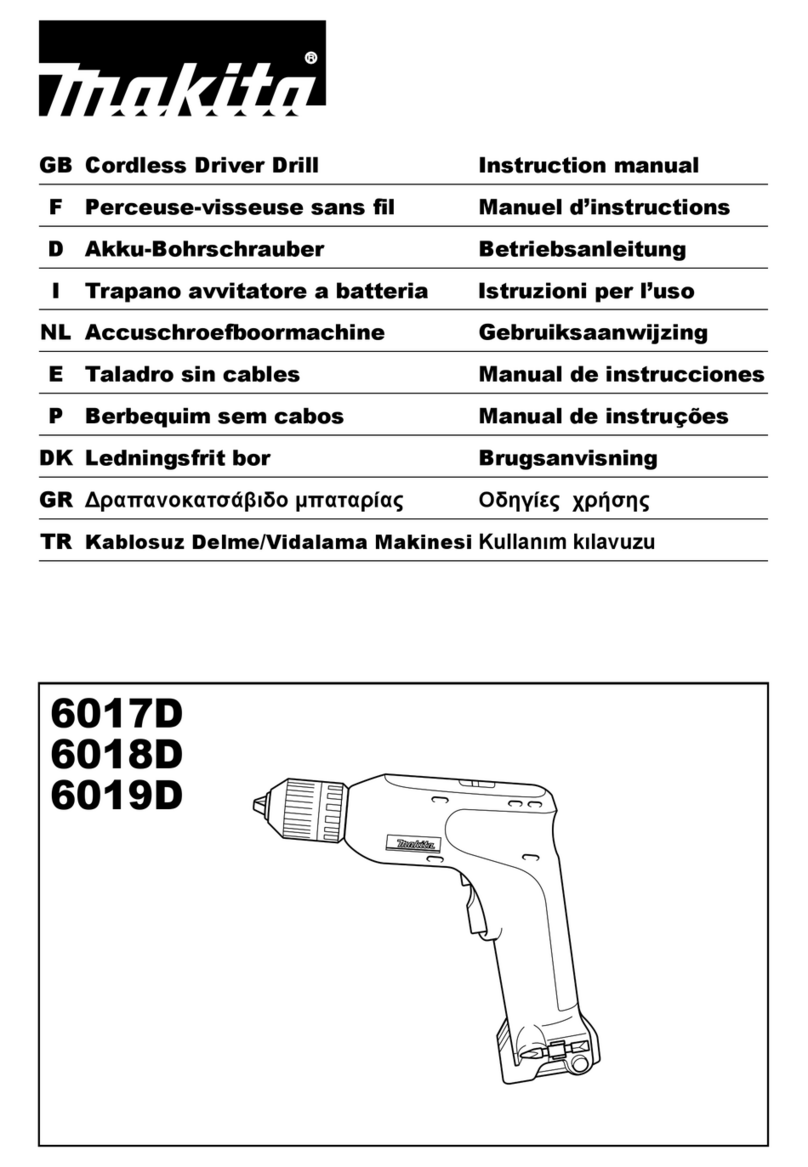

Makita 6018D User manual
Makita

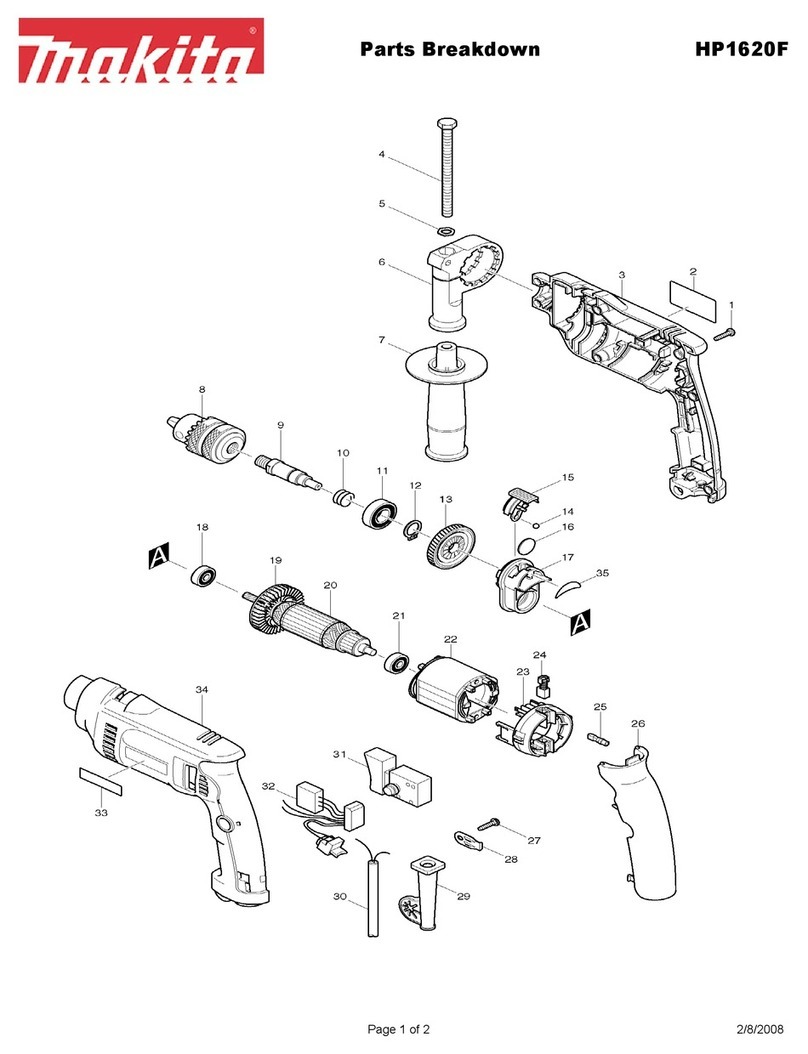

Makita HP1620F Quick start guide
Makita

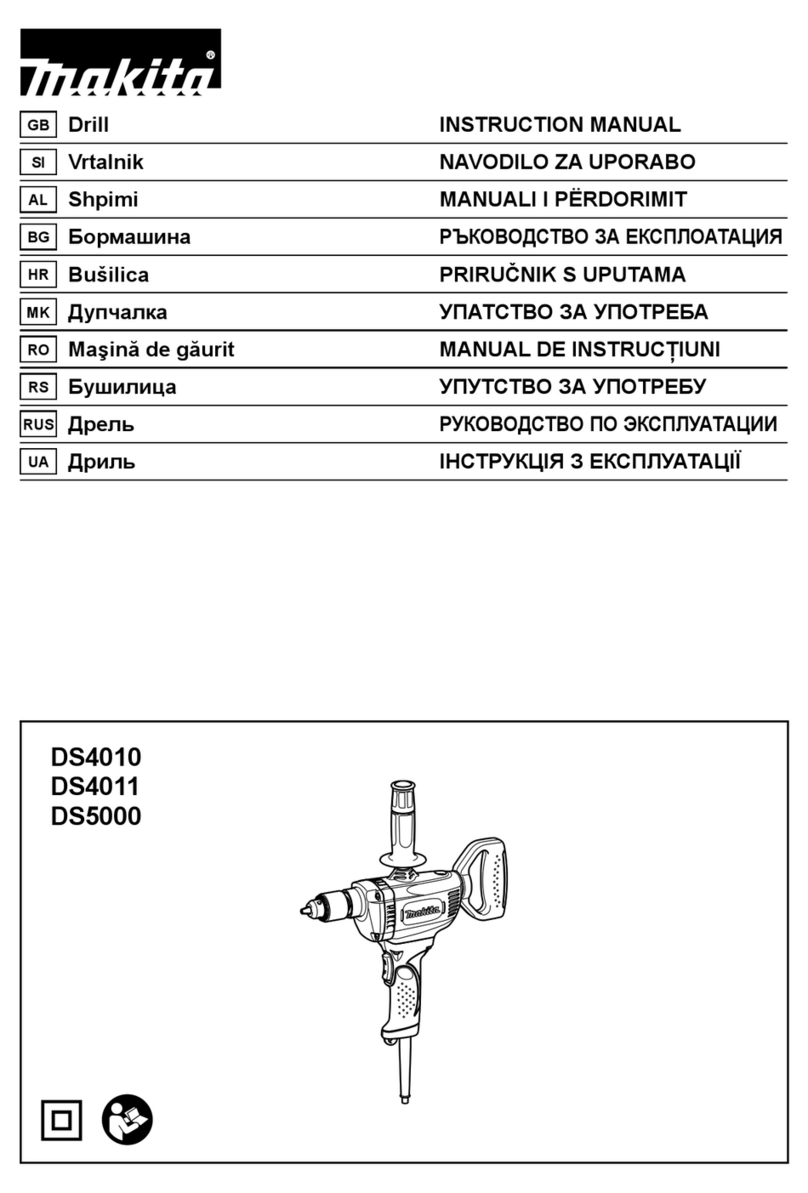

Makita DS4010 User manual
Makita

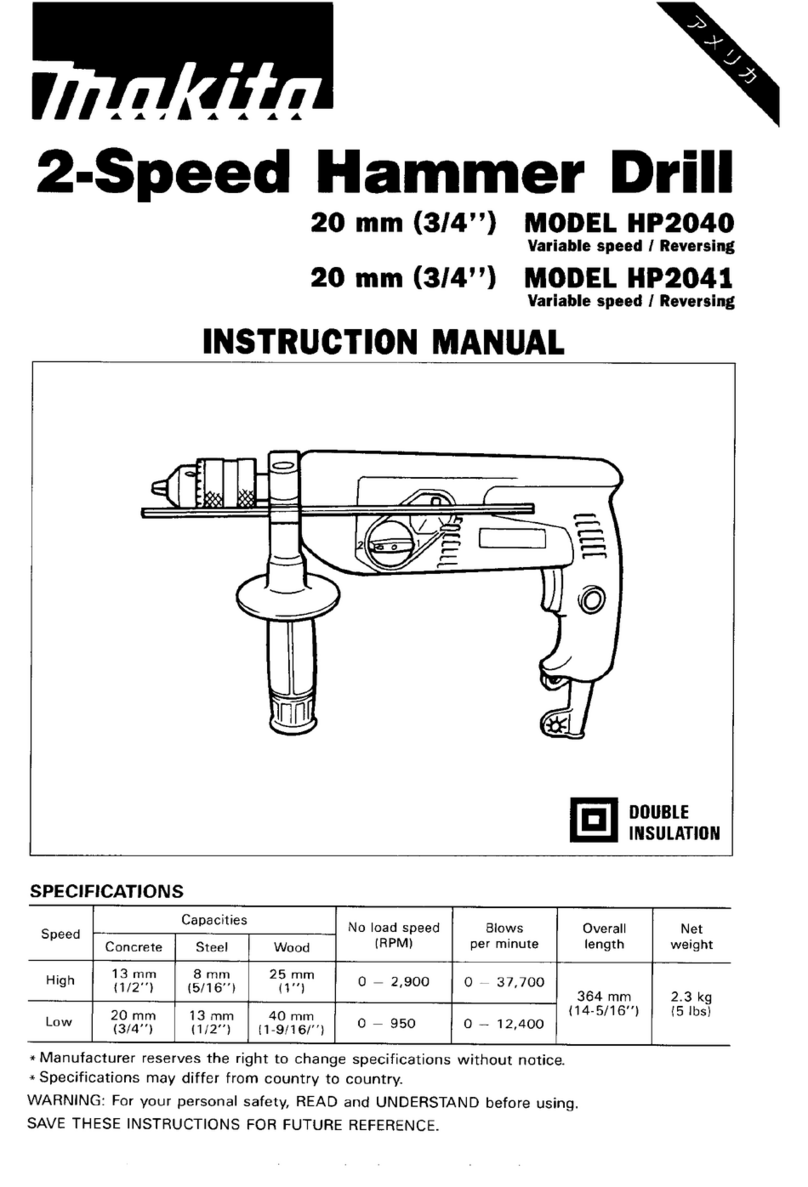

Makita HP2040 User manual
Makita
Makita 6402 User manual
Makita
Makita HP2051F User manual
Makita
Makita 6319D User manual
Makita

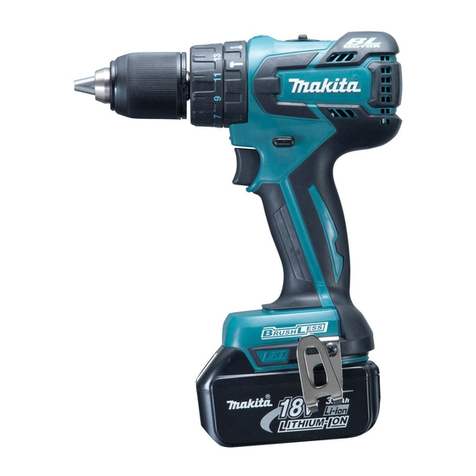

Makita BHP459ZJ User manual
Makita

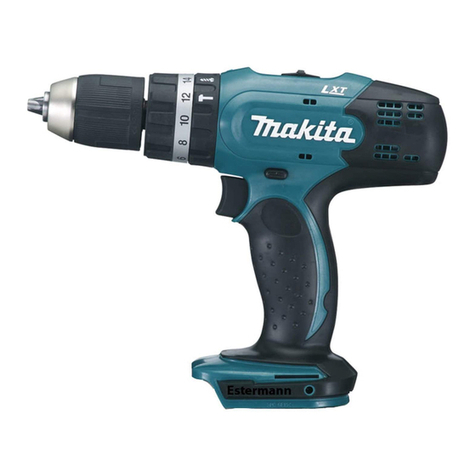

Makita BHP453 Manual
Makita
Makita 6706DW User manual
Makita
Makita DDF453 User manual
Makita

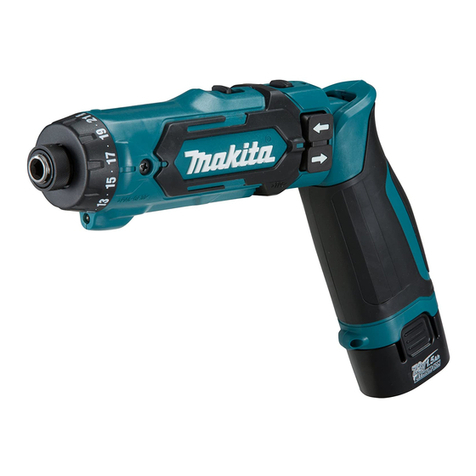

Makita DF012D User manual
Makita
Makita BHP448 User manual
Makita

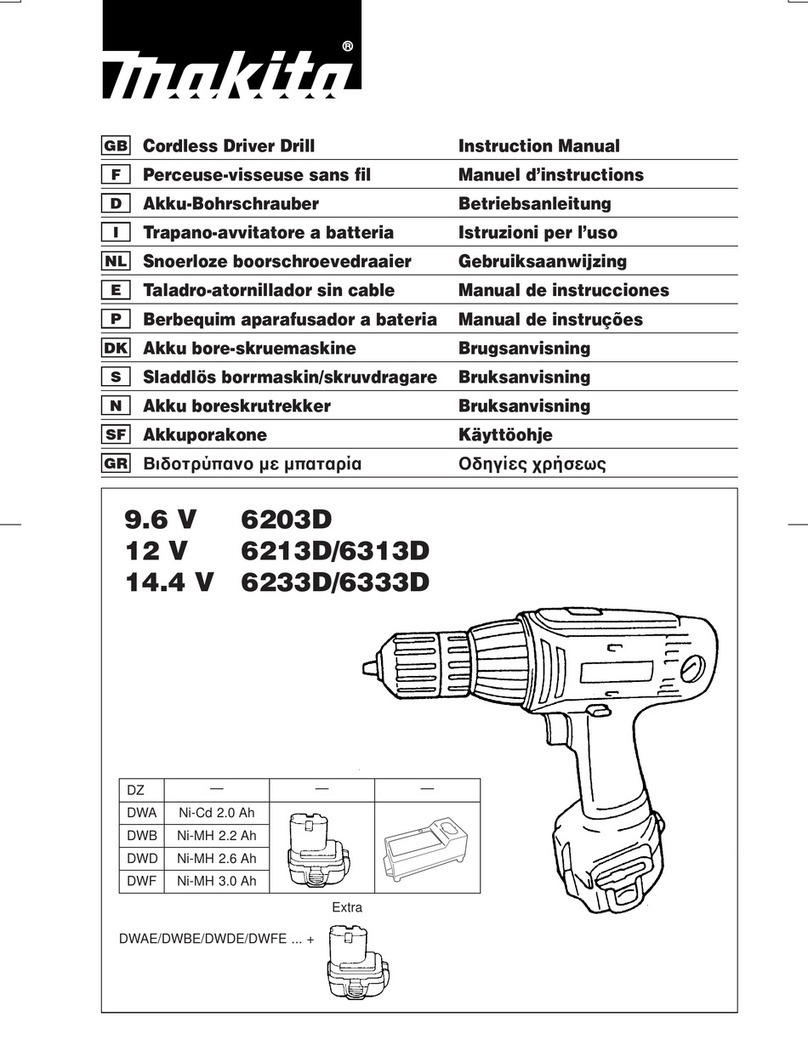

Makita 6203D User manual
Makita
Makita BHP343 User manual
Makita
Makita DP2010 User manual
Makita

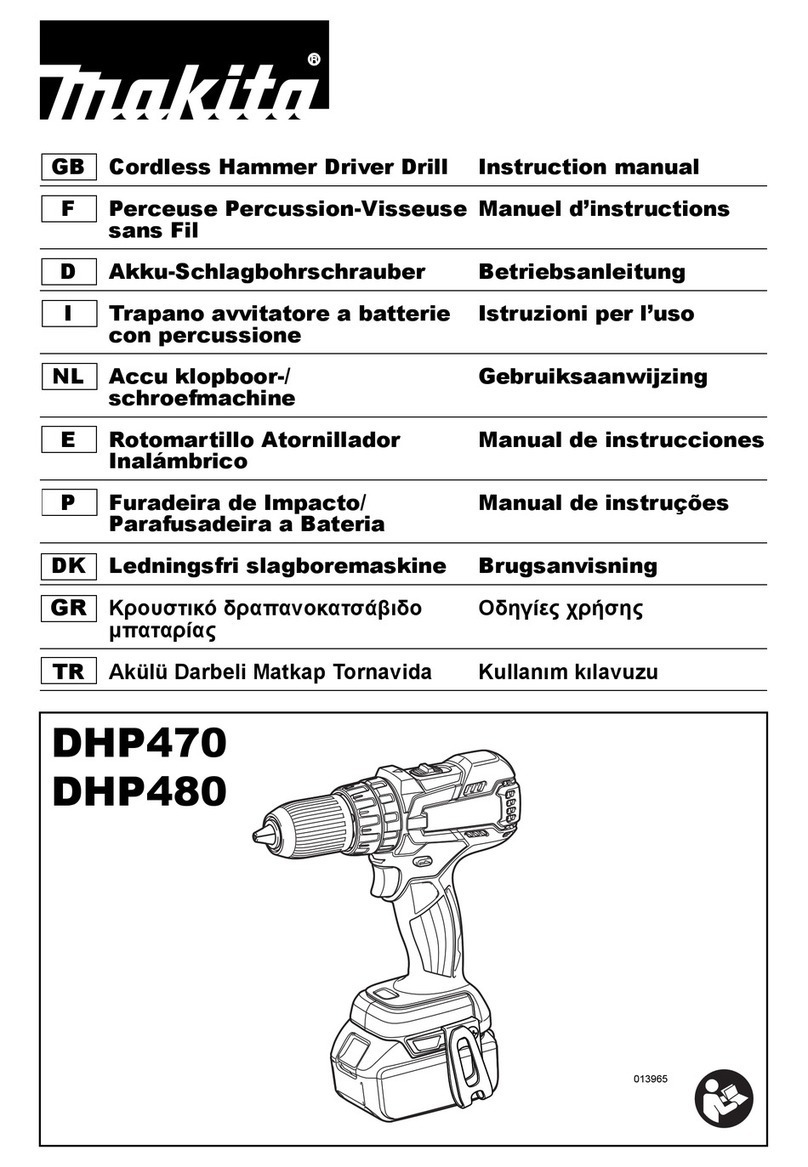

Makita DHP470 User manual
Makita

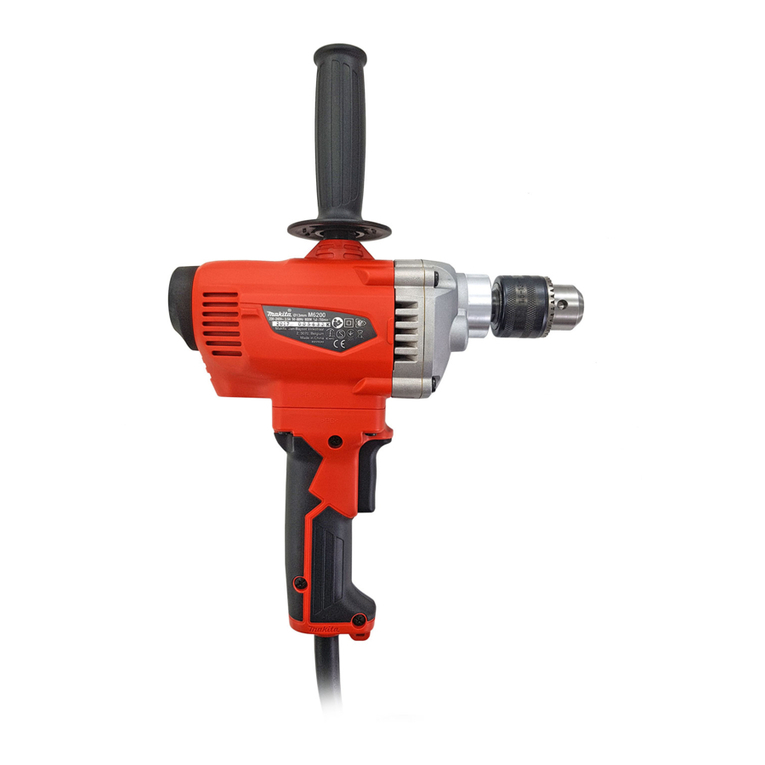

Makita M6200 User manual
Makita
Makita BHP442 User manual
Makita

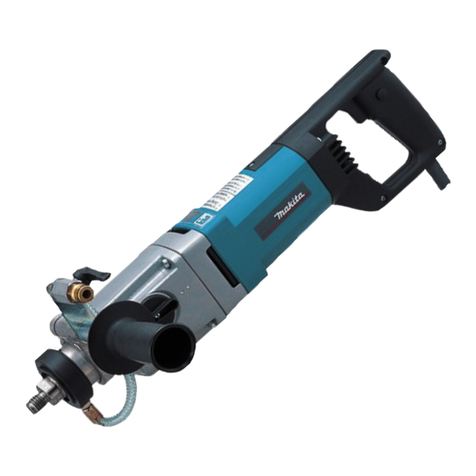

Makita DBM130 User manual
