ENGLISH (Original instructions)
Explanation of general view
1-1. Red indicator
1-2. Button
1-3. Battery cartridge
2-1. Star marking
3-1. Indicator lamps
3-2. Check button
4-1. LED display
5-1. Switch trigger
6-1. Lamp
7-1. Reversing switch lever
8-1. Speed change lever
9-1. Action mode changing ring
9-2. Arrow
10-1. Adjusting ring
10-2. Graduation
10-3. Arrow
11-1. Protrusion
11-2. Arm
11-3. Groove
11-4. Grip pole
11-5. Side grip
12-1. Sleeve
13-1. Bit holder
13-2. Bit
14-1. Depth rod
14-2. Clamp screw
15-1. Groove
15-2. Hook
15-3. Screw
17-1. Blow-out bulb
SPECIFICATIONS
Model DHP481
Drilling into concrete 16 mm
Drilling into steel 13 mm
Drilling into wood 76 mm
Fastening wood screw 10 mm x 90 mm
Capacities
Fastening machine screw 6 mm
High (2) 0 - 2,100
No load speed (min-1) Low (1) 0 - 550
High (2) 0 - 31,500
Blows per minute Low (1) 0 - 8,250
Overall length 205 mm
Net weight 2.7 kg
Rated voltage D.C. 18 V
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE079-1
Intended use
The tool is intended for impact drilling in brick, concrete
and stone. It is also suitable for screw driving and
drilling without impact in wood, metal, ceramic and
plastic.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 85 dB (A)
Sound power level (LWA) : 96 dB (A)
Uncertainty (K) : 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).

5
ENH101-18
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Cordless Hammer Driver Drill
Model No./ Type: DHP481
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
22.8.2013
000331
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB056-5
CORDLESS HAMMER DRIVER
DRILL SAFETY WARNINGS
1. Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
4. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
6. Hold the tool firmly.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not touch the bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC007-9
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).

6
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge.
Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
(Lithium-ion battery with star marking)
Fig.2
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.

7
Indicating the remaining battery capacity
(Only for battery cartridges with "B" at the end of the
model number.)

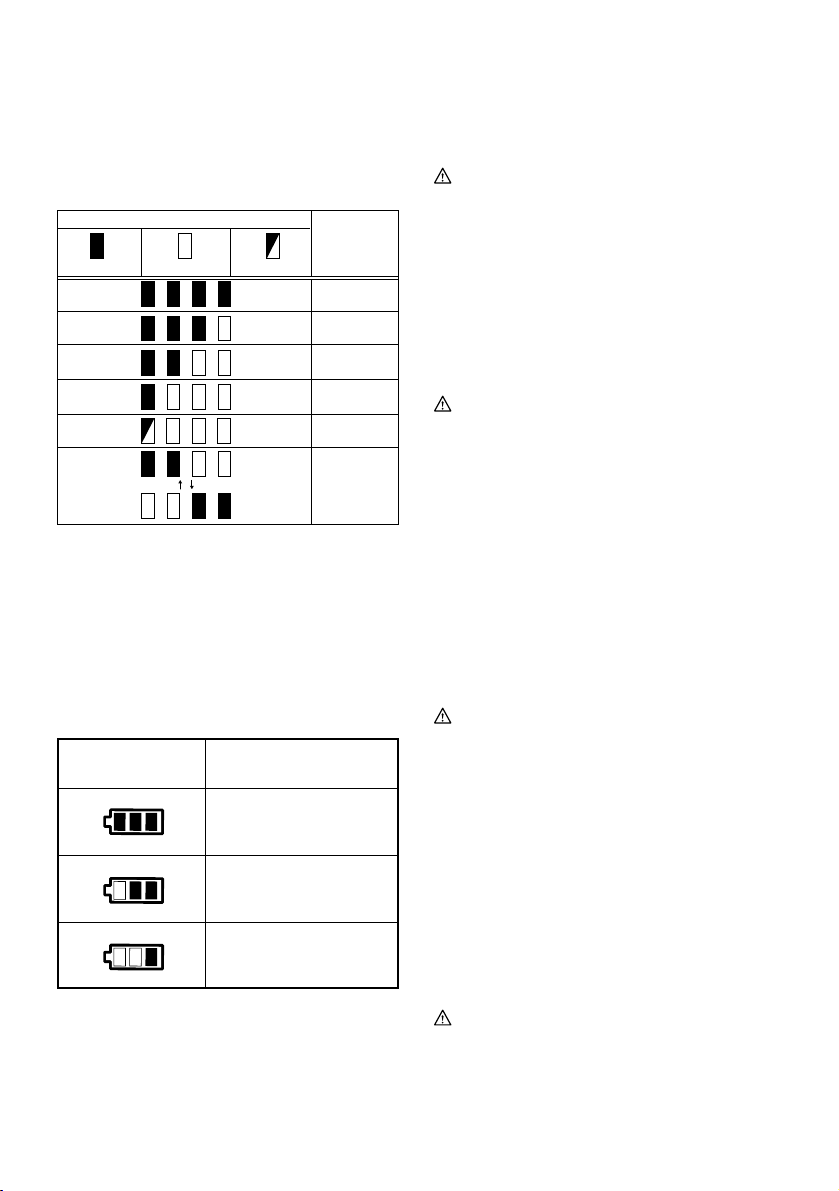

Fig.3

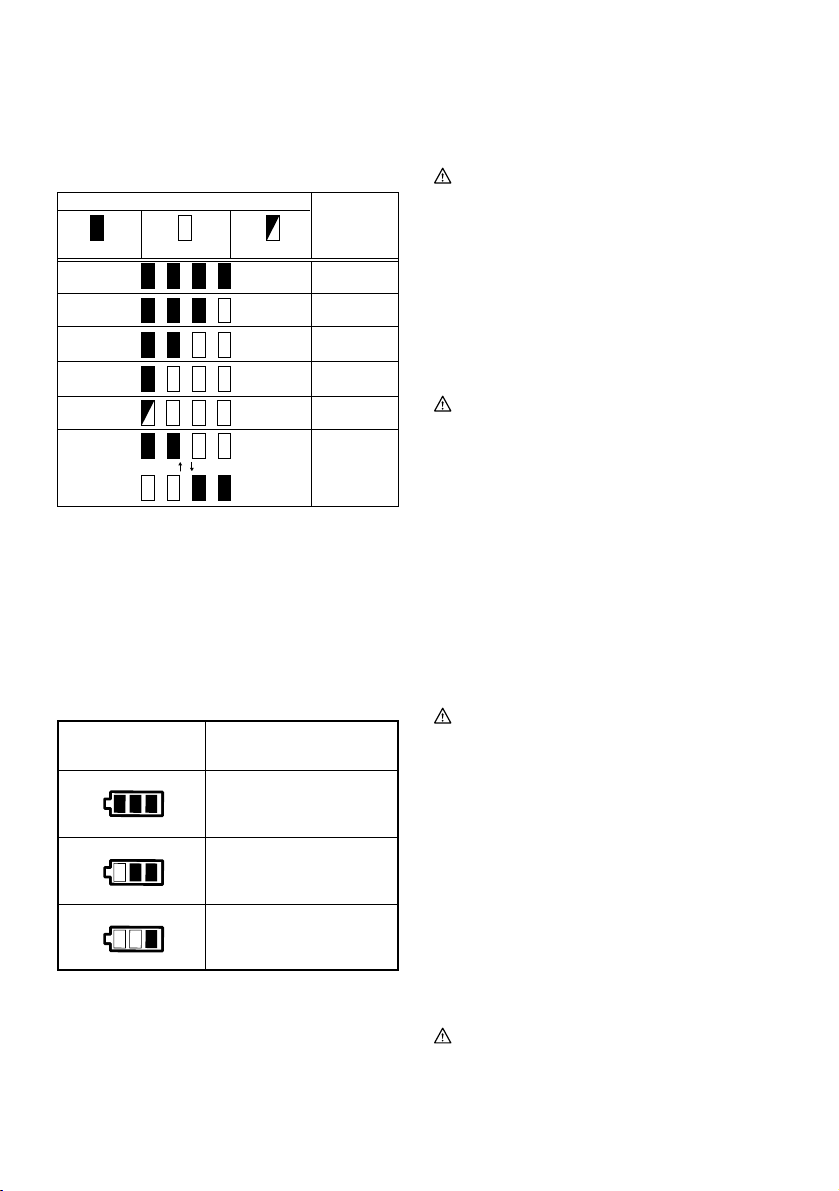

Press the check button on the battery cartridge to
indicate the remaining battery capacity. The indicator
lamps light up for few seconds.
Off BlinkingLighted
Indicator lamps
Charge the
battery.
0% to 25%
25% to 50%
50% to 75%
75% to 100%
Remaining
capacity
The battery
may have
malfunctioned.
015658
NOTE:
• Depending on the conditions of use and the
ambient temperature, the indication may differ
slightly from the actual capacity.
Indicating the remaining battery capacity
(Country specific)
Fig.4
When you pull the switch trigger, the LED display shows
the remaining battery capacity as the following table.
LED indicator status Remaining battery capacity
About 50% or more
About 20% - 50%
About less than 20%
013980
NOTE:
• The LED display goes off approximately one
minute after releasing the switch trigger to save
the battery power. To check the remaining battery
capacity, slightly pull the switch trigger.
• When the LED display lights up but the tool does not
work even with a recharged battery cartridge, cool
down the tool fully. If the condition does not change,
have the tool repaired by a Makita local service center.
Switch action
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
Fig.5
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
Fig.6
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp keeps
on lighting while the switch trigger is being pulled. The
lamp goes out 10 -15 seconds after releasing the trigger.
NOTE:
• When the tool is overheated, the tool stops
automatically and the lamp starts flashing. In this
case, release the switch trigger. The lamp turns off
in one minute.
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
Reversing switch action
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Fig.7
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral
position, the switch trigger cannot be pulled.
Speed change
CAUTION:
• Always set the speed change lever fully to the
correct position. If you operate the tool with the
speed change lever positioned halfway between the
"1" side and, "2" side, the tool may be damaged.

8
• Do not use the speed change lever while the tool
is running. The tool may be damaged.
Fig.8
To change the speed, first switch off the tool and then
slide the speed change lever to the "2" side for high
speed or, "1" side for low speed. Be sure that the speed
change lever is set to the correct position before
operation. Use the right speed for your job.
Selecting the action mode
CAUTION:
• Always set the ring correctly to your desired mode
mark. If you operate the tool with the ring
positioned halfway between the mode marks, the
tool may be damaged.
Fig.9
This tool employs an action mode changing ring. Select
one of the three modes suitable for your work needs by
using this ring.
For rotation only, turn the ring so that the arrow on the
tool body points toward the mark on the ring.
For rotation with hammering, turn the ring so that the
arrow points toward the mark on the ring.
For rotation with clutch, turn the ring so that the arrow
points toward the mark on the ring.
Adjusting the fastening torque
(screwdriver mode " ")
Fig.10
The fastening torque can be adjusted in 21 steps by
turning the adjusting ring so that its graduations are
aligned with the pointer on the tool body.
First, slide the action mode change lever to the position
of symbol.
The fastening torque is minimum when the number 1 is
aligned with the pointer, and maximum when the
marking is aligned with the pointer. The clutch will slip at
various torque levels when set at the number 1 to 21.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
NOTE:
• The adjusting ring does not lock when the pointer
is positioned only halfway between the
graduations.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing side grip (auxiliary handle)
Fig.11
Always use the side grip to ensure operating safety.
Insert the side grip so that the groove on the arm fit in
one of the counter parts on the tool. Then tighten the
grip by turning clockwise.
Depending the operations, you can install the side grip
either right or left side of the tool.
Installing or removing driver bit or drill bit
Fig.12
Turn the sleeve counterclockwise to open the chuck
jaws. Place the bit in the chuck as far as it will go. Turn
the sleeve clockwise to tighten the chuck. To remove
the bit, turn the sleeve counterclockwise.
Installing bit holder
Fig.13
Fit the bit holder into the protrusion at the tool foot on
either right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm long can be kept there.
Adjustable depth rod
Fig.14
The adjustable depth rod is used to drill holes of uniform
depth. Loosen the clamp screw, set to desired position,
then tighten the clamp screw.
Hook
Fig.15
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
Fig.16
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with
chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the
side grip (auxiliary handle) and firmly hold the tool
by both side grip and switch handle during
operations. Failure to do so may result in the loss
of control of the tool and potentially severe injury.
First, slide the action mode change lever so that it
points to the marking. The adjusting ring can be
aligned in any torque levels for this operation.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light

9
pressure gives best results. Keep the tool in position
and prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Blow-out bulb (optional accessory)
Fig.17
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Screwdriving operation
First, slide the action mode change lever so that it points
to the marking. Adjust the adjusting ring to the proper
torque level for your work. Then proceed as follows.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE:
• Make sure that the driver bit is inserted straight in
the screw head, or the screw and/or bit may be
damaged.
• When driving wood screw, predrill a pilot hole 2/3
the diameter of the screw. It makes driving easier
and prevents splitting of the workpiece.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Drilling operation
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will
only serve to damage the tip of your bit, decrease
the tool performance and shorten the service life
of the tool.
• There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to
back out. However, the tool may back out abruptly
if you do not hold it firmly.
• Always secure small workpieces in a vise or
similar hold-down device.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
First, slide the action mode change lever so that it
points to the marking. The adjusting ring can be
aligned in any torque levels for this operation. Then
proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer
at the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Hammer drill bits
• Screw bits
• Blow-out bulb
• Makita genuine battery and charger
• Grip assembly
• Depth rod
• Hook
• Rubber pad assembly
• Wool bonnet
• Foam polishing pad
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

10
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Röd indikator
1-2. Knapp
1-3. Batterikassett
2-1. Stjärnmarkering
3-1. Indikatorlampor
3-2. CHECK-knapp
4-1. LED-skärm
5-1. Avtryckare
6-1. Lampa
7-1. Reverseringsknapp
8-1. Hastighetsknapp
9-1. Ring för byte av arbetsläge
9-2. Pil
10-1. Inställningsring
10-2. Gradering
10-3. Pil
11-1. Tapp
11-2. Arm
11-3. Spår
11-4. Stödhandtag
11-5. Sidohandtag
12-1. Hylsa
13-1. Bitshållare
13-2. Bits
14-1. Djupmätare
14-2. Låsskruv
15-1. Spår
15-2. Krok
15-3. Skruv
17-1. Gummituta
SPECIFIKATIONER
Modell DHP481
Borrning i betong 16 mm
Borrning i stål 13 mm
Borrning i trä 76 mm
Åtdragning av träskruv 10 mm x 90 mm
Kapacitet
Åtdragning av maskinskruv 6 mm
Hög (2) 0 - 2 100
Obelastat varvtal (min-1) Låg (1) 0 - 550
Hög (2) 0 - 31 500
Slag per minut Låg (1) 0 - 8 250
Total längd 205 mm
Vikt 2,7 kg
Märkspänning 18 V likström
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationer och batterikassett kan variera från land till land.
• Vikt med batterikassett i enlighet med EPTA-procedur 01/2003
ENE079-1
Avsedd användning
Maskinen är avsedd för slagborrning i tegel, cement och
sten. Den är också lämplig för skruvdragning och
borrning utan slag i trä, metall, keramik och plast.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 85 dB (A)
Ljudeffektnivå (LWA): 96 dB (A)
Mättolerans (K): 3 dB (A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: slagborrning i cement
Vibrationsemission (ah,ID): 6,5 m/s2
Mättolerans (K): 1,5 m/s2
Arbetsläge: borrning i metall
Vibrationsemission (ah,D): 2,5 m/s2eller lägre
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och kan
användas för jämförandet av en maskin med en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning av
maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom antal
gånger maskinen är avstängd och när den körs på
tomgång samt då startomkopplaren används).

11
ENH101-18
Gäller endast Europa
EU-konformitetsdeklaration
Makita försäkrar att följande maskiner:
Maskinbeteckning:
Sladdlös slagborrhammare
Modellnummer/Typ: DHP481
Följer följande EU-direktiv:
2006/42/EC
De är tillverkade i enlighet med följande standard eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen i enlighet med
2006/42/EG finns tillgänglig från:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
22.8.2013
000331
Yasushi Fukaya
Direktör
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB056-5
SÄKERHETSVARNINGAR FÖR
SLADDLÖS
SLAGBORRHAMMARE
1. Bär hörselskydd vid slagborrning. Kraftigt
buller kan orsaka hörselskador.
2. Använd extrahandtag, om det levereras med
maskinen. Att tappa kontrollen över maskinen
kan leda till personskador.
3.
Håll maskinen i de isolerade handtagen om det
finns risk för att skärverktyget kan komma i
kontakt med en dold elkabel.
Om skärverktyget
kommer i kontakt med en strömförande ledning blir
maskinens metalldelar strömförande och kan ge
operatören en elektrisk stöt.
4. Håll maskinen i de isolerade handtagen om
det finns risk för att skruvdragaren kan
komma i kontakt med en dold elkabel. Om
skruvdragaren kommer i kontakt med en
strömförande ledning blir maskinens metalldelar
strömförande och kan ge operatören en elektrisk
stöt.
5. Se till att du hela tiden har ett säkert fotfäste.
Se till att ingen står under dig när maskinen
används på hög höjd.
6. Håll i maskinen ordentligt.
7. Håll händerna på avstånd från roterande delar.
8. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
9. Rör inte vid borr eller arbetsstycke
omedelbart efter användning eftersom de kan
vara extremt varma och orsaka brännskador.
10. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
ENC007-9
VIKTIGA
SÄKERHETSANVISNINGAR
FÖR BATTERIKASSETT
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1)
batteriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om driftstiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m
en explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas
omedelbart. Det finns risk för att synen
förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något
strömförande material.
(2) Undvik att förvara batterikassetten
tillsammans med andra metallobjekt som
t ex spikar, mynt etc.
(3) Skydda batteriet mot vatten och regn.
Ett kortslutet batteri kan orsaka ett stort
strömflöde, överhettning, risk för brännskador
och maskinen kan till och med gå sönder.

12
6. Förvara inte maskinen och batterikassetten på
platser där temperaturen kan nå eller
överstiga 50 ﾟC (122 ﾟF).
7. Bränn inte upp batterikassetten även om den
är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.
9. Använd inte ett skadat batteri.
10. Följ lokala föreskrifter beträffande
avfallshantering av batteriet.
SPARA DESSA ANVISNINGAR.
Tips för att uppnå batteriets maximala
livslängd
1. Ladda batterikassetten innan den är helt
urladdad.
Sluta att använda maskinen och ladda
batterikassetten när du märker att kraften
avtar.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid rumstemperaturer
mellan 10 ﾟC och 40 ﾟC (50 ﾟF - 104 ﾟF). Låt
en varm batterikassett svalna innan den
laddas.
4. Ladda batterikassetten om du inte använder
den under en lång tidsperiod (mer än sex
månader).
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du justerar eller
kontrollerar maskinens funktioner.
Montera eller demontera batterikassetten
Fig.1
FÖRSIKTIGT!
• Stäng alltid av maskinen innan du monterar eller
tar bort batterikassetten.
• Håll stadigt i maskinen och batterikassetten
när du installerar eller tar bort batterikassetten.
Om du inte håller stadigt i maskinen och
batterikassetten kan de halka ur dina händer och
skadas samt orsaka personskada.
Ta bort batterikassetten genom att skjuta ner knappen
på kassettens framsida samtidigt som du drar ut
batterikassetten.
Sätt i batterikassetten genom att rikta in tungan på
batterikassetten mot spåret i höljet och skjut den på
plats. Tryck in batterikassetten ordentligt tills den låser
fast med ett klick. Om du kan se den röda indikatorn på
knappens ovansida är batterikassetten inte låst
ordentligt.
FÖRSIKTIGT!
• Sätt alltid i batterikassetten helt tills den röda
indikatorn inte längre syns. I annat fall kan den
oväntat falla ur maskinen och skada dig eller
någon annan.
• Montera inte batterikassetten med våld. Om
kassetten inte lätt glider på plats är den felinsatt.
Batteriskyddssystem
(litium-ion-batteri med stjärnmarkering)
Fig.2
Litium-ion-batterier med en stjärnmarkering är utrustade
med ett skyddssystem. Detta system bryter automatiskt
strömmen till maskinen för att förlänga batteriets
livslängd.
Maskinen stanna automatiskt under användningen om
maskinen och/eller batteriet hamnar i en av följande
situationer:
• Överbelastad:
Maskinen används på ett sätt som orsakar
att den förbrukar onormalt mycket ström.
I detta läge släpper du avtryckaren på
maskinen och stoppar aktiviteten som
orsakar att maskinen blir överbelastad. Tryck
sedan in avtryckaren igen för att starta om.
Om maskinen inte startar är batteriet
överhettat. Låt då batteriet svalna innan du
trycker in avtryckaren igen.

13
• Batterispänningen faller:
Den kvarvarande batterikapaciteten är för låg
och maskinen fungerar inte. I detta läge tar
du bort batteriet och laddar det.
Indikerar resterande batterikapacitet
(Endast för batterikassetter med "B" i slutet av
modellnumret.)

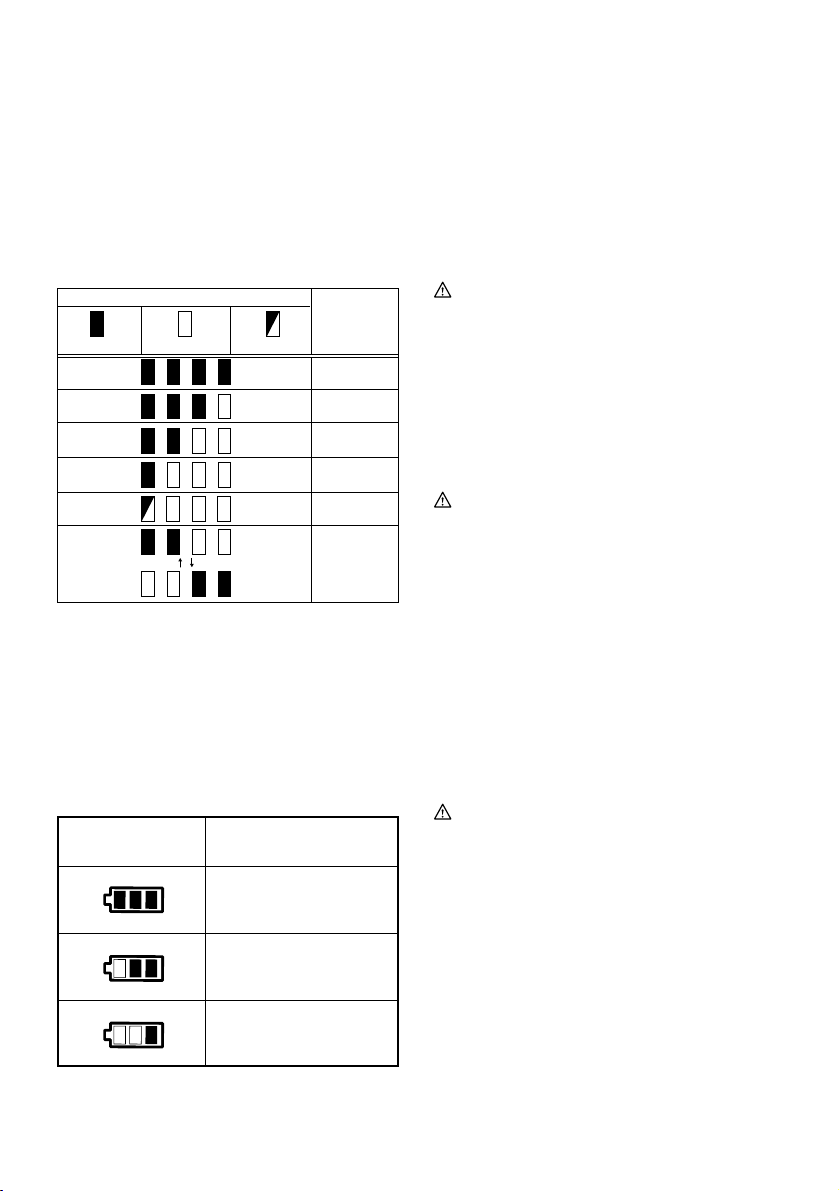

Fig.3
Tryck på kontrollknappen på batterikassetten för att
ange återstående batterikapacitet. Indikatorlamporna
tänds under några sekunder.
OFF BlinkarTänd
Indikatorlampor
Ladda
batteriet.
0 % till 25 %
25 % till 50 %
50 % till 75 %
75 % till 100 %
Återstående
kapacitet
Det kan ha
uppstått fel
på batteriet.
015658
OBS!
• Beroende på användningsförhållanden och den
omgivande temperaturen kan indikationen skilja
sig lätt från den faktiska batterikapaciteten.
Indikerar resterande batterikapacitet
(Landsspecifik)
Fig.4
När avtryckaren aktiveras visar LED-skärmen
resterande batterikapacitet enligt följande tabell.
Status för diodindikator
(LED)
Återstående batterikapacitet
Ungefär 50% eller mer
Ungefär 20% - 50%
Ungefär mindre än 20%
013980
OBS!
• LED-skärmen släcks ungefär en minut efter det att
avtryckaren har släppts, för att spara
batteriladdning. Tryck in avtryckaren lätt för att
kontrollera kvarvarande batterikapacitet.
• Om maskinen inte fungerar trots att LED-skärmen
tänds och batterikassetten är laddad, ska du låta
maskinen svalna helt. Om maskinen fortfarande
inte fungerar ska du låta den repareras av ett
lokalt servicecenter för Makita.
Avtryckarens funktion
FÖRSIKTIGT!
• Innan du monterar batterikassetten i maskinen ska
du alltid kontrollera att avtryckaren fungerar och
återgår till läget "OFF" när du släpper den.
Fig.5
Tryck in avtryckaren för att starta maskinen.
Hastigheten ökas genom att trycka hårdare på
avtryckaren. Släpp avtryckaren för att stoppa den.
Tända frontlampan
Fig.6
FÖRSIKTIGT!
• Titta inte in i ljuset eller direkt i ljuskällan.
Tryck in avtryckaren för att tända lampan. Lampan
fortsätter att lysa så länge du håller in avtryckaren.
Lampan slocknar 10 - 15 sekunder efter att du har
släppt avtryckaren.
OBS!
• När maskinen är överhettad, stoppar maskinen
automatiskt och lampan börjar blinkar. Släpp
avtryckaren om detta inträffar. Lampan släcks
inom en minut.
• Använd en torr trasa för att torka bort smuts från
lampglaset. Var försiktig så att inte lampglaset
repas eftersom ljuset då kan bli svagare.
Reverseringsknappens funktion
FÖRSIKTIGT!
• Kontrollera alltid rotationsriktningen före
användning.
• Använd endast reverseringsknappen när
maskinen stannat helt. Maskinen kan skadas om
du byter rotationsriktning medan den fortfarande
roterar.
• Placera alltid reverseringsknappen i neutralt läge
när du inte använder maskinen.
Fig.7
Denna maskin har en reverseringsknapp för att byta
rotationsriktning. Tryck in reverseringsknappen från sidan
A för medurs rotation och från sidan B för moturs rotation.
När reverseringsknappen är i neutralt läge fungerar inte
avtryckaren.

14
Hastighetsändring
FÖRSIKTIGT!
• Ställ hastighetsknappen helt på rätt läge. Om du
använder maskinen med hastighetsknappen
halvvägs mellan sidan “1” och “2” kan maskinen
skadas.
• Ändra inte hastighetsknappen medan maskinen
roterar. Maskinen kan skadas.
Fig.8
För att byta hastighet, stänger du först av maskinen.
Skjut sedan hastighetsknappen till läge "2" för hög
hastighet, eller till läge "1" för låg hastighet. Kontrollera
att hastighetsknappen står i rätt läge före användning.
Använd rätt hastighet för jobbet.
Välja arbetsläge
FÖRSIKTIGT!
• Ställ alltid in ringen noga på det önskade läget.
Om du använder maskinen med ringen placerad
halvvägs mellan lägesmarkeringarna kan
maskinen skadas.
Fig.9
På denna maskin använder du en ring för att byta
arbetsläge. Välj det av de tre lägena som bäst passar
det arbete du ska utföra.
För vanlig borrning vrider du ringen så att pilen på
maskinhuset pekar mot -markeringen på ringen.
För slagborrning vrider du ringen så att pilen pekar mot
-markeringen på ringen.
För borrning med momentbegränsning vrider du ringen
så att pilen pekar mot -markeringen på ringen.
Justering av åtdragningsmomentet
(skruvdragarläge “ ”)
Fig.10
Åtdragningsmomentet kan justeras i 21 steg genom att
vrida justeringsringen så att dess gradering är i linje
med pilen på maskinhuset.
Skjut först knappen till läget med -symbolen.
Åtdragningsmomentet är minimalt när siffran 1 är i linje
med pilen, och maximalt när markeringen är i linje med
pilen. Kopplingen kommer att börja glida vid olika
moment när den ställs in på lägena 1 – 21. Innan du
börjar arbeta ska du skruva i en provskruv i ditt material
eller i ett stycke av samma material, så du vet vilket
moment som passar för en viss applikation.
OBS!
• Justeringsringen fastnar inte i läge om pilen
placeras halvvägs mellan graderingarna.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du underhåller
maskinen.
Montera sidohandtaget (hjälphandtag)
Fig.11
Använd alltid sidohandtaget av säkerhetsskäl.
För in sidohandtaget så att spåren på stången passar in
i motsatta delen på maskinen. Vrid därefter handtaget
medurs för att dra fast det ordentligt.
Beroende på användningen kan du montera sidohandtaget
på antingen maskinens högra eller vänstra sida.
Sätta i och ta ur skruvbits eller borr
Fig.12
Vrid hylsan moturs för att öppna chucken. Skjut in bitset i
chucken så långt det går. Vrid hylsan medurs för att dra
åt chucken. Vrid hylsan moturs när du ska ta bort bitset.
Montering av bitshållare
Fig.13
Passa in bitshållaren på den utskjutande delen på
verktygsfoten, antingen på höger eller vänster sida, och
fäst den med en skruv.
Placera skruvbitset i hållaren när det inte används. Bits
upp till 45 mm kan förvaras här.
Inställbar djupmätare
Fig.14
Använd den inställbara djupmätaren när du ska borra
flera hål med samma djup. Lossa låsskruven, ställ in
lämpligt djup och dra sedan fast låsskruven.
Krok
Fig.15
Kroken kan användas när du vill hänga upp verktyget
temporärt. Den kan monteras på endera sidan av maskinen.
För att montera kroken sätter du i den i ett spår i
maskinhuset på endera sida och drar fast den med en
skruv. Ta bort kroken genom att skruva loss skruven.
ANVÄNDNING
Fig.16
Slagborrning
FÖRSIKTIGT!
• Borret/maskinen utsätts för en plötslig och oerhört stor
vridande kraft vid hålgenomslaget, när hålet fylls av
spån och partiklar eller när du slår ner förstärkningar i
cement. Använd alltid sidohandtag (extrahandtag) och
håll maskinen stadigt med både sidohandtaget och
pistolhandtaget under användningen. I annat fall är det
lätt att förlora kontrollen över maskinen med risk för
allvarliga skador som följd.

15
Skjut först knappen för byte av arbetsläge så att den
pekar på -symbolen. Inställningsringen kan ställas in
på vilken momentnivå som helst för detta arbete.
Använd ett hårdmetallbits.
Placera bitset där hålet ska vara och tryck sedan på
avtryckaren. Forcera inte maskinen. Ett lätt tryck ger
bäst resultat. Håll maskinen på rätt plats och hindra den
från att flyttas ur hålet.
Tryck inte hårdare när hålet fylls med spånor eller andra
partiklar. Kör istället maskinen på tomgång och ta ur
bitset ur hålet bit för bit. Genom att upprepa detta flera
gånger rensas hålet och normal borrning kan återupptas.
Gummituta (tillbehör)
Fig.17
Efter borrning av hålet används gummitutan för att blåsa
rent hålet.
Skruvdragning
Skjut först knappen för byte av arbetsläge så att den
pekar på -markeringen. Anpassa inställningsringen så
att du får rätt åtdragningsmoment för ditt arbete. Fortsätt
sedan enligt följande:
Placera spetsen på skruvbitset i skruvskallen och tryck
med maskinen. Starta maskinen sakta och öka sedan
hastigheten gradvis. Släpp avtryckaren så fort
kopplingen slirar.
OBS!
• Se till att skruvbitset placeras rakt i skruvskallen
annars kan skruven och/eller bitset skadas.
• Vid skruvning med träskruv är det lämpligt att
förborra ett styrhål 2/3 av skruvens diameter. Det
gör skruvdragningen enklare och förhindrar att trät
spricker.
• Om maskinen används löpande tills batteriet är
tomt bör maskinen vila 15 minuter innan arbetet
fortsätter med ett laddat batteri.
Borrning
FÖRSIKTIGT!
• Borrningen går inte fortare för att du trycker
hårdare på maskinen. Detta extra tryck skadar
bara toppen på ditt borr, sänker maskinens
prestanda och förkortar maskinens livslängd.
• Det utvecklas en enorm kraft på maskinen/borret
vid hålgenomslaget. Håll ett stadigt tag i maskinen
och var försiktig när borret börjar tränga igenom
arbetsstycket.
• Ett borr som fastnat kan enkelt backas ur genom
att reversera borrningens rotationsriktning.
Maskinen kan dock backa för häftigt om du inte
håller ordentligt i den.
• Fäst alltid små arbetsstycken i ett städ eller
liknande infästningsenhet.
• Om maskinen används löpande tills batteriet är
tomt bör maskinen vila 15 minuter innan arbetet
fortsätter med ett laddat batteri.
Skjut först knappen för byte av arbetsläge så att den
pekar på -markeringen. Inställningsringen kan ställas
in på vilken momentnivå som helst för detta arbete.
Fortsätt sedan enligt följande:
Borra i trä
Vid borrning i trä uppnår du bäst resultat om du
använder ett träborr med styrskruv. Styrskruven gör det
enklare att borra genom att den drar in borret i
arbetsstycket.
Borra i metall
För att borret inte ska halka när du börjar borra kan du
göra ett märke med syl och hammare i punkten där
hålet ska borras. Placera borrets spets i sylhålet och
börja borra.
Använd ett smörjmedel vid borrning i metall.
Undantagen är järn och mässing som ska borras torrt.
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Borrbits
• Slagborrbits
• Skruvbits
• Gummituta
• Makitas originalbatteri och -laddare
• Handtag
• Djupmätare
• Krok
• Stödrondell av gummi
• Bomullshätta
• Skumpoleringsdyna
OBS!
• Några av tillbehören i listan kan vara inkluderade i
maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

16
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Rød indikator
1-2. Knapp
1-3. Batteri
2-1. Stjernemerking
3-1. Indikatorlamper
3-2. CHECK-knapp
4-1. LCD-display
5-1. Startbryter
6-1. Lampe
7-1. Revershendel
8-1. Turtallsvelger
9-1. Funksjonsvelger
9-2. Pil
10-1. Justeringsring
10-2. Delestreker
10-3. Pil
11-1. Fremspring
11-2. Arm
11-3. Spor
11-4. Gripearm
11-5. Støttehåndtak
12-1. Mansjett
13-1. Bitsholder
13-2. Bits
14-1. Dybdestang
14-2. Klemskrue
15-1. Spor
15-2. Bøyle
15-3. Skrue
17-1. Utblåsningsballong
TEKNISKE DATA
Modell DHP481
Boring i betong 16 mm
Boring i stål 13 mm
Boring i treverk 76 mm
Feste treskruer 10 mm x 90 mm
Kapasitet
Feste maskinskruer 6 mm
Høy (2) 0 - 2 100
Hastighet uten belastning
(min-1) Lav (1) 0 - 550
Høy (2) 0 - 31 500
Slag per minutt Lav (1) 0 - 8 250
Total lengde 205 mm
Nettovekt 2,7 kg
Merkespenning DC 18 V
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data og batteri kan variere fra land til land.
• Vekt, med batteri, i henhold til EPTA-prosedyre 01/2003
ENE079-1
Beregnet bruk
Dette verktøyet er laget for slagboring i murstein,
betong og stein. Det egner seg også til skruing og
boring uten slagfunksjon i tre, metall, keramikk og plast.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA): 85 dB (A)
Lydeffektnivå (LWA): 96 dB (A)
Usikkerhet (K): 3 dB (A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: slagboring i betong
Genererte vibrasjoner (ah,ID): 6,5 m/s2
Usikkerhet (K): 1,5 m/s2
Arbeidsmåte: boring i metall
Genererte vibrasjoner (ah,D): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene er
blitt målt i samsvar med standardtestmetoden og kan
brukes til å sammenlikne et verktøy med et annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).

17
ENH101-18
Gjelder bare land i Europa
EF-samsvarserklæring
Makita erklærer at følgende maskin(er):
Maskinbetegnelse:
Batteridrevet slagboremaskin
Modellnr./type: DHP481
Samsvarer med følgende europeiske direktiver:
2006/42/EC
De er produsert i henhold til følgende standarder eller
standardiserte dokumenter:
EN60745
Den tekniske filen i samsvar med 2006/42/EF er
tilgjengelig fra:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
22.8.2013
000331
Yasushi Fukaya
Direktør
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvis du ikke følger alle advarslene
og instruksjonene som er oppført nedenfor, kan det føre
til elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
GEB056-5
SIKKERHETSADVARSLER FOR
TRÅDLØS
HAMMERDRIVERDRILL
1. Bruk hørselsvern under slagboring. Støy kan
føre til nedsatt hørsel.
2. Bruk hjelpehåndtak, hvis det (de) følger med
maskinen. Hvis maskinen kommer ut av kontroll,
kan det resultere i helseskader.
3. Hold maskinen i det isolerte håndtaket når
skjæreverktøyet kan komme i kontakt med
skjulte ledninger under arbeidet. Hvis
skjæreverktøyet får kontakt med strømførende
ledninger, vil uisolerte metalldeler av maskinen bli
strømførende og kunne gi brukeren elektrisk støt.
4. Hold maskinen i det isolerte håndtaket når
festemidlet kan komme i kontakt med skjulte
ledninger under arbeidet. Hvis festemidler får
kontakt med strømførende ledninger, vil uisolerte
metalldeler av maskinen bli strømførende og
kunne gi brukeren elektrisk støt.
5. Forviss deg alltid om at du har godt fotfeste.
Forviss deg om at ingen står under deg når du
jobber høyt over bakken.
6. Hold maskinen godt fast.
7. Hold hendene unna roterende deler.
8. Ikke gå fra verktøyet mens det er i gang.
Verktøyet må bare brukes mens operatøren
holder det i hendene.
9. Ikke berør bits eller arbeidsstykke
umiddelbart etter bruk. Disse vil da være
ekstremt varme, og du kan få brannsår.
10. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre
hudkontakt og innånding av støv. Følg
leverandørens sikkerhetsanvisninger.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
ENC007-9
VIKTIGE
SIKKERHETSINSTRUKSJONER
FOR BATTERIET
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det
produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet.
(1) Ikke berør batteripolene med ledende
materialer.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for
eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.

18
En kortslutning av batteriet kan føre til et
kraftig strømstøt, overoppheting, mulige
forbrenninger og til og med til at batteriet går i
stykker.
6. Ikke lagre maskinen og batteriet på steder
hvor temperaturen kan komme opp i eller
overskride 50 ﾟC (122 ﾟF).
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
10. Følg lokale bestemmelser for avhendig av
batterier.
TA VARE PÅ DISSE
INSTRUKSENE.
Tips for å opprettholde maksimal
batterilevetid
1. Lad batteriet igjen før det er fullstendig
utladet.
Hold alltid opp å bruke maskinen når du
merker at det er lite strøm på batteriet. Sett
batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny
lading.
Overopplading forkorter batteriets levetid.
3. Lad batteriet ved romtermperatur ved 10 ﾟC -
40 ﾟC (50 ﾟF - 104 ﾟF). Hvis batteriet er
varmt, må det få avkjøle seg før lading.
4. Lad batteriet hvis du ikke skal bruke det i
lengre perioder (mer enn seks måneder).
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du justerer maskinen eller
kontrollerer dens mekaniske funksjoner.
Sette inn eller ta ut batteri
Fig.1
FORSIKTIG:
• Slå alltid av verktøyet før du setter inn eller fjerner
batteriet.
• Hold godt rundt maskinen og batteriet når du
setter inn eller tar ut batteriet. Hvis du mister
ned maskinen eller batteriet, kan dette forårsake
personskader eller skader på maskinen/batteriet.
For å ta ut batteriet må du skyve på knappen foran på
batteriet og trekke det ut.
Når du skal sette inn batteriet, må du plassere tungen
på batteriet på linje med sporet i huset og skyve
batteriet på plass. Skyv det helt inn til det går i inngrep
med et lite klikk. Hvis du kan se den røde anviseren på
oversiden av knappen, er det ikke gått skikkelig i lås.
FORSIKTIG:
• Batteriet må alltid settes helt inn, så langt at den
røde anviseren ikke lenger er synlig. Hvis du ikke
gjør dette, kan batteriet falle ut av maskinen og
skade deg eller andre som oppholder seg i
nærheten.
• Ikke bruk makt når du setter i batteriet. Hvis
batteriet ikke glir lett inn, er det fordi det ikke
settes inn på riktig måte.
Beskyttelsessystem for batteri
(litiumionbatteri med stjernemerking)
Fig.2
Litiumionbatterier med stjernemerking er utstyrt med et
beskyttelsessystem. Dette systemet slår automatisk av
strømmen til verktøyet for å forlenge batteriets levetid.
Verktøyet stopper automatisk ved drift hvis det og/eller
batteriet utsettes for en av følgende tilstander:
• Overbelastning:
Verktøyet brukes på en måte som gjør at det
trekker uvanlig mye strøm.
Slipp i så fall verktøyets startspake, og stopp
arbeidet som forårsaket at verktøyet ble
overbelastet. Trekk deretter i startutløseren
igjen for å starte på nytt.
Hvis verktøyet ikke starter, er batteriet
overbelastet. I dette tilfellet, la batteriet kjøle
seg ned før du drar i startbryteren igjen.
• Lav batterispenning:
Gjenværende batterikapasitet er for lav, og
verktøyet vil ikke fungere. I dette tilfellet, fjern
og lad batteriet opp igjen.

19
Indikere gjenværende batterikapasitet
(Bare for batterier der modellnummeret slutter på "B".)
Fig.3
Trykk på kontrollknappen på batteriet for å se
gjenværende batterikapasitet. Indikatorlampen lyser i
noen sekunder.
OFF BlinkerLyser
Indikatorlamper
Lad batteriet.
0 % til 25 %
25 % til 50 %
50 % til 75 %
75 % til 100 %
Gjenværende
kapasitet
Det kan være
en feil
med batteriet.
015658
MERK:
• Det angitte nivået kan avvike noe fra den faktiske
kapasiteten alt etter bruksforholdene og den
omgivende temperaturen.
Indikere gjenværende batterikapasitet
(Landsspesifikt)
Fig.4
Når du drar i startbryteren, viser LED-skjermen
gjenværende batterikapasitet etter følgende tabell.
Lysdiodeindikatorstatus Gjenværende batterikapasitet
Ca. 50 % eller mer
Ca. 20–50 %
Under ca. 20 %
013980
MERK:
• LED-displayet slukkes ca. ett minutt etter at
startbryteren er frigjort for å spare batteriet. For å
kontrollere gjenværende batterikapasitet, dra
forsiktig i startbryteren.
• Når LED-skjermen begynner å lyse og maskinen
stanser selv om batteriet er fullt oppladet, må du
avkjøle maskinen helt. Hvis statusen ikke endres, må
du få den reparert av et lokalt Makita-servicesenter.
Bryterfunksjon
FORSIKTIG:
• Før du setter batteriet inn i maskinen, må du alltid
kontrollere om startbryteren aktiverer maskinen på riktig
måte og går tilbake til ”AV”-stilling når den slippes.
Fig.5
For å starte maskinen må du ganske enkelt trykke på
startbryteren. Hvis du trykker hardere på startbryteren,
økes turtallet på maskinen. Slipp startbryteren for å
stoppe maskinen.
Tenne frontlampen
Fig.6
FORSIKTIG:
• Ikke se inn i lyset eller se direkte på lyskilden.
Trykk på startbryteren for å tenne lampen. Lampen
fortsetter å lyse så lenge startbryteren holdes inne.
Lampen slukkes 10 - 15 sekunder etter at startbryteren
er sluppet.
MERK:
• Når verktøyet er overopphetet, stopper verktøyet
automatisk og lampen begynner å blinke. Hvis så
er tilfelle, utløs startbryteren. Lampen slukkes i
løpet av ett minutt.
• Bruk en tørr klut til å tørke støv osv. av
lampelinsen. Vær forsiktig så det ikke blir riper i
lampelinsen, da dette kan redusere lysstyrken.
Reverseringsfunksjon
FORSIKTIG:
• Før arbeidet begynner, må du alltid kontrollere
rotasjonsretningen.
• Bruk reversbryteren bare etter at verktøyet har
stoppet helt. Hvis du endrer rotasjonsretningen før
verktøyet har stoppet, kan det bli ødelagt.
• Når du ikke skal bruke maskinen lenger, må du
alltid sette reversbryteren i nøytral stilling.
Fig.7
Dette verktøyet har en reversbryter som kan brukes til å
endre rotasjonsretningen. Trykk inn reversbryteren fra
"A"-siden for å velge rotasjon med klokken, eller fra "B"-
siden for å velge rotasjon mot klokken.
Når reversbryteren er i nøytral stilling, kan ikke
startbryteren trykkes inn.
Turtallsendring
FORSIKTIG:
• Sett alltid hastighetsregulatoren i riktig stilling. Hvis
du betjener verktøyet med hastighetsregulatoren
halvveis mellom “1” og “2”, kan verktøyet bli skadet.

20
• Ikke bruk hastighetsvelgeren mens verktøyet er i
bruk. Maskinen kan bli ødelagt.
Fig.8
Hvis du vil justere hastigheten, slår du først av
maskinen og setter hastighetsvelgeren til “2” for høy
hastighet eller til “1” for lav hastighet. Kontroller at
hastighetsvelgeren står i riktig stilling før du bruker
maskinen. Bruk riktig hastighet for jobben du skal utføre.
Velge en funksjon
FORSIKTIG:
• Funksjonsvelgeren må alltid stilles inn riktig på det
ønskede funksjonsmerket. Hvis du bruker
maskinen med funksjonsvelgeren halvveis mellom
to av funksjonsmerkene, kan maskinen bli ødelagt.
Fig.9
Denne maskinen er utstyrt med en funksjonsvelger.
Velg den av de tre funksjonene (eller modiene) jobben
krever ved hjelp av denne funksjonsvelgeren.
Hvis du bare vil ha boring, må du vri funksjonsvelgeren
til pilen på maskinhuset peker på -merket på ringen.
Hvis du vil ha slagborfunksjon må du vri
funksjonsvelgeren til pilen peker på -merket på
ringen.
Hvis du vil ha borfunksjon med sluring må du vri
funksjonsvelgeren til pilen peker på -merket på
ringen.
Justere dreiemoment
(skrutrekkerfunksjonen " ")
Fig.10
Dreiemomentet kan justeres i 21 trinn ved at
justeringsringen dreies slik at delestrekene blir liggende
på linje med pilen på maskinhuset.
Først må du skyve funksjonsvelgeren til den stillingen
som er markert med -symbolet.
Dreiemomentet er minimalt når tallet 1 er på linje med
pilen, og maksimalt når symbolet er på linje med pilen.
Clutchen vil slure på ulike dreiemomentnivåer når den
er stilt inn på de ulike tallene fra 1 til 21. Før den
faktiske arbeidsoperasjonen skal utføres, bør du skru
inn en prøveskrue i materialet ditt, eller i et material av
samme type, for å finne ut hvilket dreiemoment som
kreves for en bestemt anvendelse.
MERK:
• Justeringsringen låser seg ikke når pilen plasseres
bare halvveis mellom inndelingsmerkene.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du utfører noe arbeid på
maskinen.
Montere støttehåndtak (hjelpehåndtak)
Fig.11
Bruk alltid støttehåndtaket for å bruke maskinen på
sikker måte.
Plasser sidehåndtaket slik at rillene på armen passer til
motstykket på verktøyet. Stram deretter håndtaket ved å
vri med klokken.
Avhengig av betjening, kan du montere sidehåndtaket
enten på høyre eller venstre side av verktøyet.
Installere eller fjerne drillbits eller bor
Fig.12
Skru mansjetten mot klokken for å åpne kjevene på
kjoksen. Sett bitset så langt inn i kjoksen som det vil gå.
Vri mansjetten med klokken for å stramme kjoksen. For
å fjerne bitset må du vri mansjetten mot klokken.
Montere borholder
Fig.13
Sett bitsholderen inn i fremspringet på foten av
maskinen, enten på høyre eller venstre side og fest den
med en skrue.
Når du ikke bruker skrutrekkerbitset, må det holdes i
bitsholderne. Bits som er 45 mm lang, kan holdes der.
Justerbar dybdestang
Fig.14
Den justerbare dybdestangen brukes til å bore huller
med samme dybde. Løsne klemskruen, still inn stangen
i ønsket posisjon, og stram klemskruen igjen.
Bøyle
Fig.15
Kroken er praktisk for å henge opp verktøyet med for
kortere tid. Den kan monteres på begge sider av verktøyet.
For å montere kroken, må du sette den inn i sporet på
en av sidene av verktøyhuset og feste den med en
skrue. Ta den av igjen ved å løsne skruen.
BRUK
Fig.16
Slagborfunksjon
FORSIKTIG:
• Verktøyet/boret utsettes for voldsomme og
plutselige vridninger ved gjennombruddet, når
hullet fylles opp av biter og partikler, eller når du
treffer armeringsjernet i betongen. Bruk alltid
støttehåndtaket, og hold maskinen støtt med både
støttehåndtak og hovedhåndtak når du bruker den.
Hvis du ikke gjør det, kan du miste kontrollen og
påføre deg selv eller andre alvorlige helseskader.
Først må du skyve funksjonsvelgerspaken slik at den
peker på -merket. Justeringsringen kan stilles inn på
ethvert momentnivå for denne operasjonen.
Forviss deg om at du bruker et bor med
wolframkarbidspiss.
