Makita DF333D User manual

DF333D
DF033D
EN Cordless Driver Drill INSTRUCTION MANUAL 5
PL Akum. wiertarko-wkrętarka INSTRUKCJA OBSŁUGI 11
HU Akkumulátoros
fúró-csavarbehajtó HASZNÁLATI KÉZIKÖNYV 18
SK Ľahký vŕtací skrutkovač NÁVOD NA OBSLUHU 25
CS Akumulátorový vrtací
šroubovák NÁVOD K OBSLUZE 32
UK Дриль із бездротовим
приводом ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 39
RO Maşină de găurit şi înşurubat
cu acumulator MANUAL DE INSTRUCŢIUNI 46
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 53

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
2
3
Fig.7
3
2
1
Fig.8
2

Fig.9
2
1
Fig.10
1
23
Fig.11
1
2
Fig.12

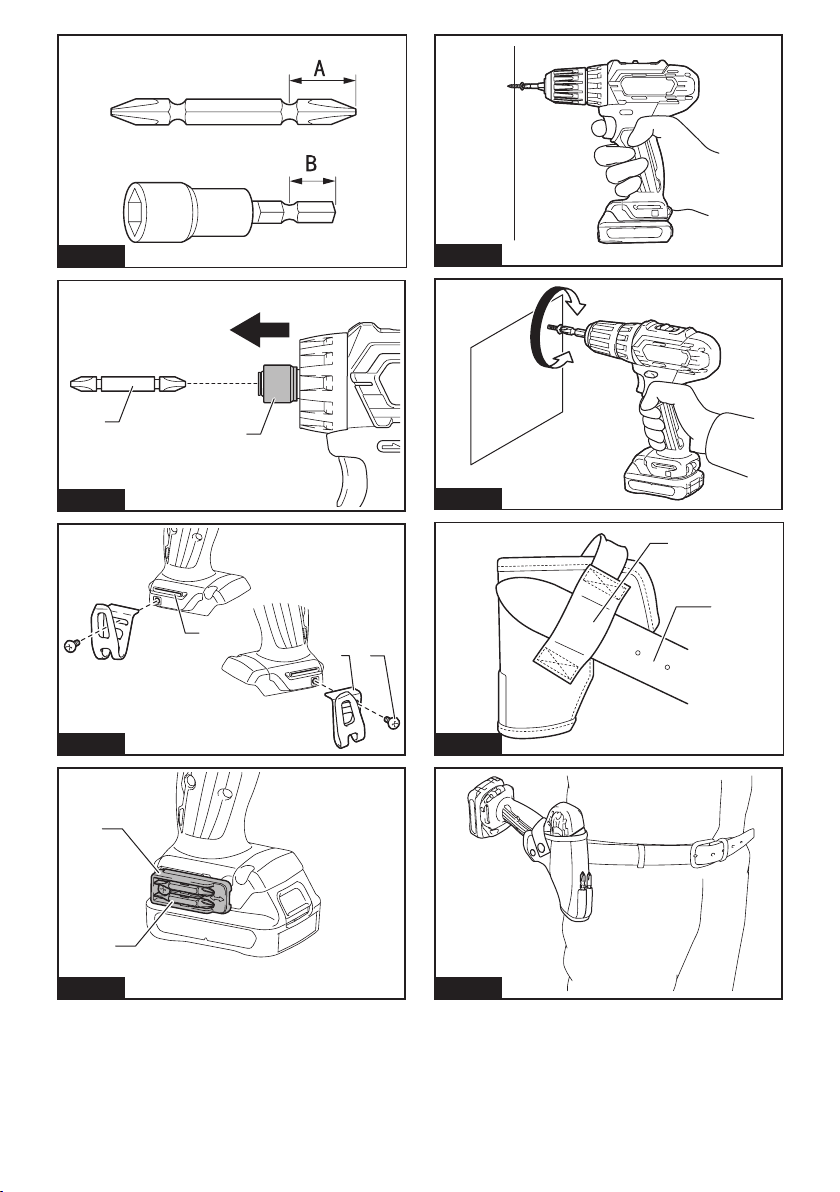

Fig.13
Fig.14
1
2
Fig.15
Fig.16
3

Fig.17
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DF333D DF033D
Drilling capacities Steel 10 mm
Wood 21 mm
Fastening capacities Wood screw 5.1 mm x 63 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 450 min-1
Overall length 179 mm 149 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.2 kg 0.93 - 1.1 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge and charger
Batterycartridge BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Charger DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841-2-1:
Model DF333D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
Model DF033D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
NOTE: The declared noise emission value(s) has
beenmeasuredinaccordancewithastandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared noise emission value(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841-2-1:
Model DF333D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
Model DF033D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2

6ENGLISH
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring.Cuttingaccessorycontacting
a"live"wiremaymakeexposedmetalpartsofthepower
tool "live" and could give the operator an electric shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4.
Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity with
product (gained from repeated use) replace strict adher-
ence to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3.
If operating time has become excessively shorter,
stop operating immediately. It may result in a risk of
overheating, possible burns and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consultingan
expertforhazardousmaterialisrequired.Pleasealso
observepossiblymoredetailednationalregulations.
Tapeormaskoffopencontactsandpackupthebatteryin
such a manner that it cannot move around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.

7ENGLISH

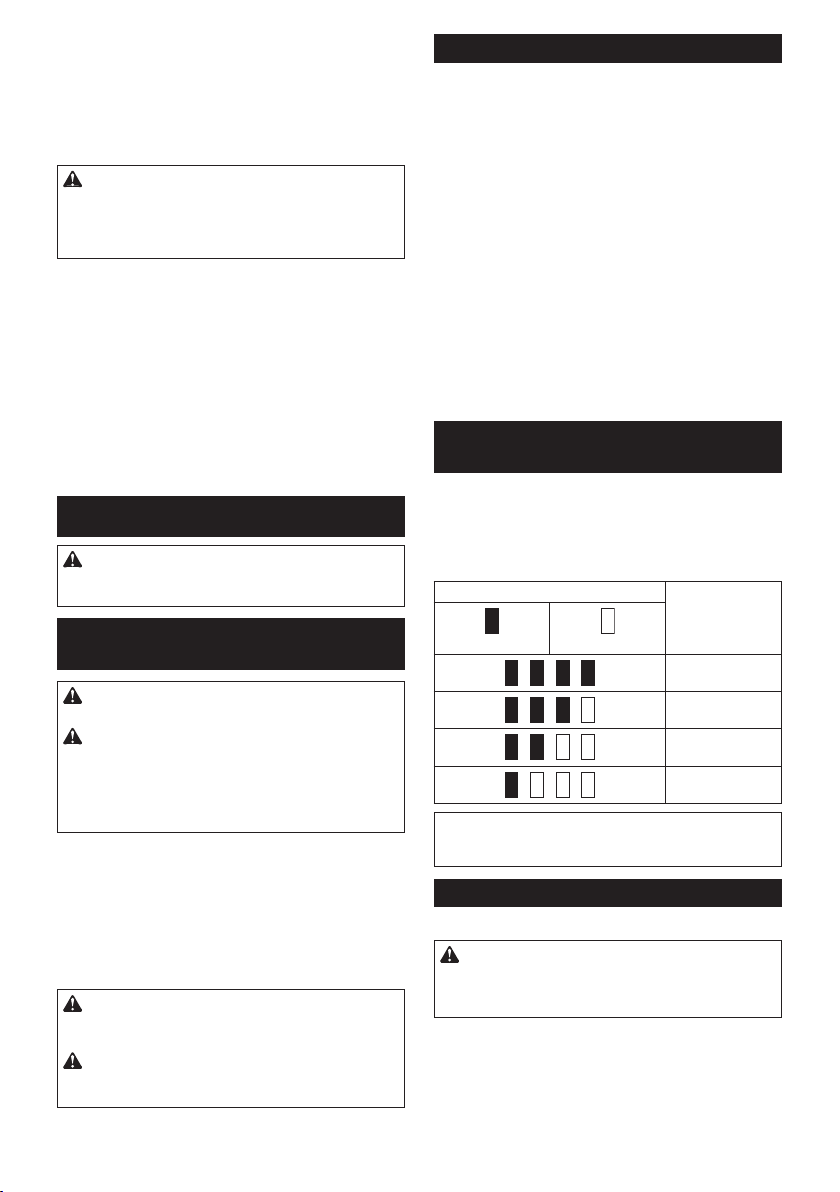

12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwillalso
voidtheMakitawarrantyfortheMakitatoolandcharger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely dis-
charged. Always stop tool operation and charge the
battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge fully
until the red indicator cannot be seen.Ifnot,itmayaccidentally
falloutofthetool,causinginjurytoyouorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotorruns
againbutstopssoon.Inthissituation,removeand
rechargethebattery.

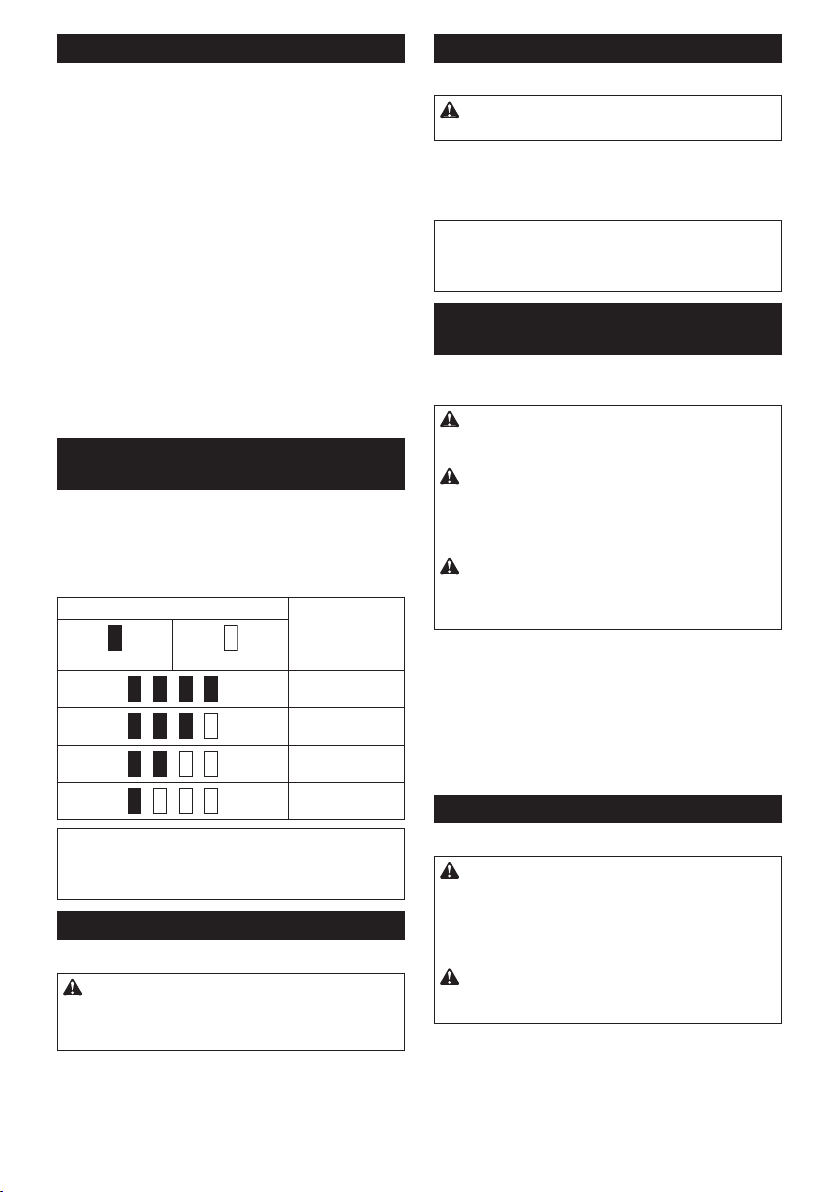

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.

8ENGLISH
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.6: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethe
toolwiththespeedchangeleverpositionedhalfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
Ifthetoolspeediscomingdownextremelyduringthe
operation with "2", slide the lever to the "1" and restart
the operation.
Adjusting the fastening torque
►Fig.7: 1.Adjustingring2. Graduation 3.Arrow
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat marking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to20.Theclutchdoesnotworkat
the marking.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 12345678 9 10 11 12 13 14 15 16 17 18 19 20
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1 x 38
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 –
–ɸ4.1 x 38

9ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
For Model DF333D (optional accessory)
►Fig.8: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing or removing driver bit/
socket bit
For Model DF033D (optional accessory)
►Fig.9
Useonlydriverbit/socketbitthathasinsertingportion
showninthegure.Donotuseanyotherdriverbit/
socketbit.
NOTE:Bothshallowertype(A=12mm,B=9mm)and
deepertype(A=17mm,B=14mm)ofdriverbitscan
beused.
Toinstallthedriverbit,pullthesleeveinthedirectionof
thearrowandinsertthedriverbitintothesleeveasfar
as it will go.
Thenreleasethesleevetosecurethedriverbit.
►Fig.10: 1.Driverbit2. Sleeve
Toremovethedriverbit,pullthesleeveinthedirection
ofthearrowandpullthedriverbitout.
NOTE:Ifthedriverbitisnotinserteddeepenough
into the sleeve, the sleeve will not return to its original
positionandthedriverbitwillnotbesecured.Inthis
case,tryre-insertingthebitaccordingtotheinstruc-
tionsabove.
NOTE:Afterinsertingthedriverbit,makesurethatit
isrmlysecured.Ifitcomesout,donotuseit.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.12: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
redindicatorontheuppersideofthebutton,itisnot
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearoundyou.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.13
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadand
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
with wood drills equipped with a guide screw. The guide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.

10 ENGLISH
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Using the tool as a hand screwdriver
►Fig.14
Switch off the tool.
Move the reversing switch lever to the neutral position.
Turntheadjustingringsothatthearrowpointsto
the marking.
Turn the tool.
NOTE: This use is convenient for checking the
screwdriving.
NOTE: Do not use the tool for work requiring exces-
siveforce,suchastighteningboltorremovingrusted
screws.
Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn off the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1. Threadawaistbeltorsimilarthroughholster
holder.
►Fig.15: 1. Holster holder 2.Waistbelt
2. Putthetoolintheholsterandlockitwiththehol-
sterbutton.

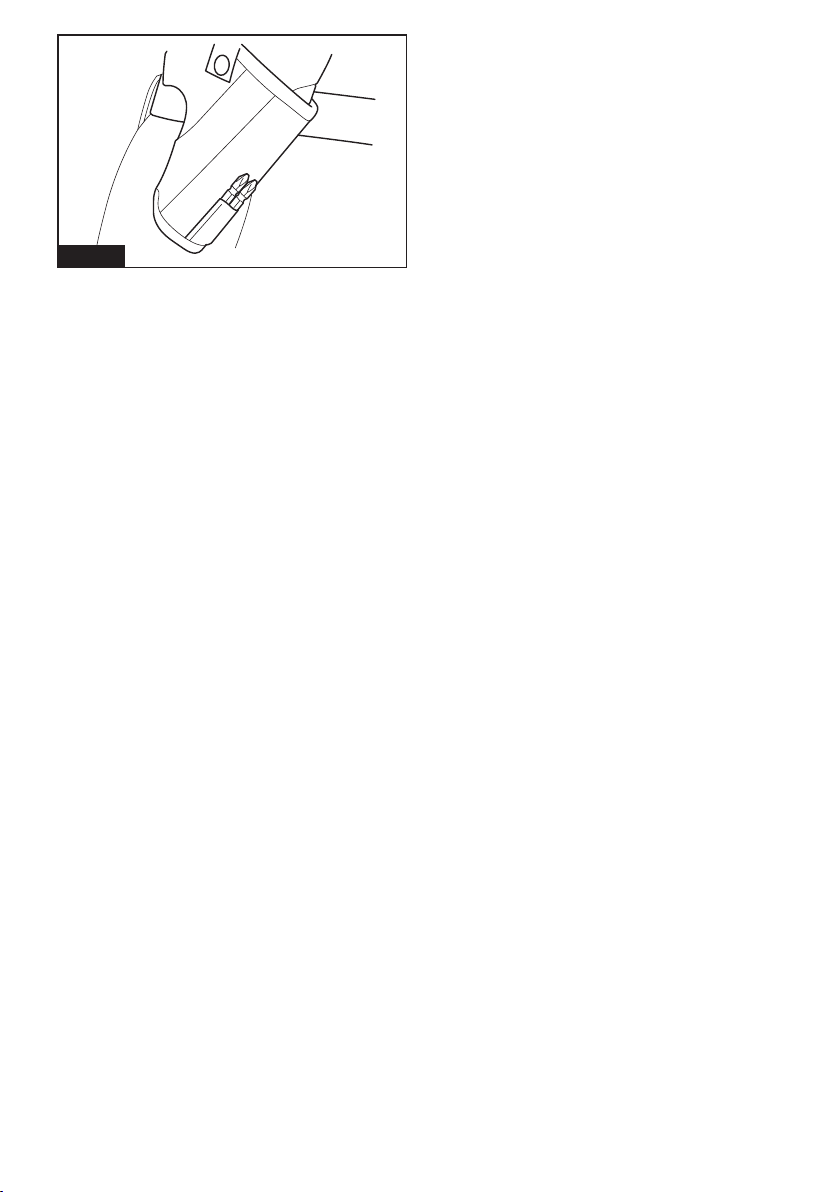

►Fig.16
►Fig.17
Youcankeeptwodriverbitsatthefrontoftheholster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drillbits
• Driverbits
• Socketbits
• Driverbitholder
• Holster
• Plasticcarryingcase
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

11 POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: DF333D DF033D
Zakresywiercenia Stal 10 mm
Drewno 21 mm
Zakresydokręcania Wkrętdodrewna 5,1 mm x 63 mm
Wkrętmaszynowy M6
Prędkośćbezobciążenia Wysoka(2) 0 – 1 700 min-1
Niska (1) 0 – 450 min-1
Długośćcałkowita 179 mm 149 mm
Napięcieznamionowe Napięciestałe10,8–12Vmaks.
Masa netto 1,1 – 1,2 kg 0,93 – 1,1 kg
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• Masamożebyćróżnawzależnościodosprzętu,wtymakumulatora.Wtabeliprzedstawionajestnajlżejszai
najcięższakonguracja,zgodniezprocedurąEPTA01/2014.
Kompatybilne akumulatory i ładowarki
Akumulator BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Ładowarka DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Pewnezwymienionychpowyżejakumulatorówiładowarekmogąbyćniedostępnewregioniezamieszkania
użytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanieinnychakumulatorówiładowarekmożestwarzaćryzykowystąpieniaobrażeńciałalubpożaru.
Przeznaczenie
Narzędziejestprzeznaczonedowierceniawdrewnie,
metaluitworzywachsztucznychorazdowkręcania
wkrętówwewspomnianemateriały.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuonormęEN62841-2-1:
Model DF333D
Poziomciśnieniaakustycznego(LpA):70dB(A)lubmniej
Niepewność(K):3dB(A)
Poziomhałasupodczaspracymożeprzekraczać80dB(A).
Model DF033D
Poziomciśnieniaakustycznego(LpA):70dB(A)lubmniej
Niepewność(K):3dB(A)
Poziomhałasupodczaspracymożeprzekraczać80dB(A).
WSKAZÓWKA:Deklarowanawartośćemisjihałasu
zostałazmierzonazgodniezestandardowąmetodą
testowąimożnająwykorzystaćdoporównywania
narzędzi.
WSKAZÓWKA:Deklarowanąwartośćemisjihałasu
możnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841-2-1:
Model DF333D
Trybpracy:wierceniewmetalu
Emisjadrgań(ah,D):2,5m/s2lubmniej
Niepewność(K):1,5m/s2
Model DF033D
Trybpracy:wierceniewmetalu
Emisjadrgań(ah,D):2,5m/s2lubmniej
Niepewność(K):1,5m/s2

12 POLSKI
WSKAZÓWKA:Deklarowanawartośćpoziomu
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćpoziomu
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla akumulatorowej
wiertarko-wkrętarki
1. Używać narzędzia z uchwytami pomocniczymi,
jeśli zostały dostarczone wraz z nim. Utrata
kontrolimożespowodowaćobrażeniaciała.
2. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywania
prac, przy których wiertło może dotknąć niewi-
docznej instalacji elektrycznej.Zetknięciewier-
tłazprzewodemelektrycznymznajdującymsię
podnapięciemmożespowodować,żeodsłonięte
elementymetaloweelektronarzędziarównież
znajdąsiępodnapięciem,grożącporażeniem
operatoraprądemelektrycznym.
3. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywania
prac, przy których wkręcany wkręt lub śruba
mogą dotknąć niewidocznej instalacji elek-
trycznej.Zetknięciewkrętulubśrubyzprzewo-
demelektrycznymznajdującymsiępodnapięciem
spowoduje,żeodsłonięteelementymetalowe
narzędziarównieżznajdąsiępodnapięciem,gro-
żącporażeniemoperatoraprądemelektrycznym.
4.
Podczas pracy należy zadbać o dobre oparcie dla
nóg. W przypadku pracy na pewnej wysokości upew-
nić się, że na dole nie przebywają żadne osoby.
5. Narzędzie należy trzymać mocno i pewnie.
6. Trzymać ręce z dala od części obrotowych.
7. Nie pozostawiać włączonego narzędzia.
Narzędzie można uruchomić tylko, gdy jest
trzymane w rękach.
8.
Nie dotykać wiertła ani części obrabianej od razu
po zakończeniu danej operacji; mogą one być
bardzo gorące i spowodować oparzenie skóry.
9. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
10. Jeśli wiertło nie chce się poluzować po otwar-
ciu szczęk, należy wyjąć je kombinerkami.
Wyciąganiewiertłarękąwtakimprzypadkumoże
spowodowaćskaleczeniezpowoduostrych
krawędzi.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
Ważne zasady bezpieczeństwa
dotyczące akumulatora
1. Przed użyciem akumulatora zapoznać się ze
wszystkimi instrukcjami i znakami ostrze-
gawczymi na (1) ładowarce, (2) akumulatorze
i (3) produkcie, w którym będzie używany
akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeśli czas działania uległ znacznemu skróce-
niu, należy natychmiast przerwać pracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.

13 POLSKI
4. W przypadku przedostania się elektrolitu do
oczu, przemyć je czystą wodą i niezwłocznie
uzyskać pomoc lekarską. Może on bowiem
spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
takimi jak gwoździe, monety itp.
(3) Chronić akumulator przed deszczem lub
wodą.
Zwarcie prowadzi do przepływu prądu elek-
trycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awarią urządzenia.
6. Narzędzia i akumulatora nie wolno przecho-
wywać w miejscach, w których temperatura
osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów nie wolno spalać, również tych
poważnie uszkodzonych lub całkowicie zuży-
tych. Akumulator może eksplodować w ogniu.
8. Chronić akumulator przed upadkiem i
uderzeniami.
9. Nie wolno używać uszkodzonego akumulatora.
10. Stanowiące wyposażenie akumulatory lito-
wo-jonowe podlegają przepisom dotyczącym
produktów niebezpiecznych.
Napotrzebytransportukomercyjnego,np.świad-
czonegoprzezrmytrzecieczyspedycyjne,
należyprzestrzegaćspecjalnychwymagańw
zakresiepakowaniaioznaczaniaetykietami.
Przygotowanieproduktudowysyłkiwymaga
skonsultowaniasięzespecjalistąds.materiałów
niebezpiecznych.Należytakżeprzestrzegać
przepisówkrajowych,któremogąbyćbardziej
szczegółowe.
Zakleićtaśmąlubzaślepićotwartestykiakumula-
toraorazzabezpieczyćgo,abyniemógłsięprze-
suwaćwopakowaniu.
11. Jeśli zajdzie konieczność utylizacji akumula-
tora, należy wyjąć go z narzędzia i przekazać
w bezpieczne miejsce. Postępować zgodnie z
przepisami lokalnymi dotyczącymi utylizacji
akumulatorów.
12. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita. Zastosowanie
akumulatorówwniezgodnychproduktachmoże
spowodowaćpożar,przegrzanie,wybuchlub
wyciekelektrolitu.
13. Jeśli narzędzie nie będzie używane przez dłuż-
szy czas, należy wyjąć z niego akumulator.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
PRZESTROGA: Używać wyłącznie oryginal-
nych akumulatorów rmy Makita.Używanienie-
oryginalnychakumulatorówrminnychniżMakitalub
akumulatorów,którezostałyzmodykowane,może
spowodowaćwybuchakumulatoraipożar,obrażenia
ciałaorazzniszczeniemienia.Stanowitorównież
naruszeniewarunkówgwarancjirmyMakitadoty-
czącychnarzędziaiładowarki.
Wskazówki dotyczące zacho-
wania maksymalnej trwałości
akumulatora
1. Akumulator należy naładować zanim zostanie
do końca rozładowany. Po zauważeniu spadek
mocy narzędzia należy przerwać pracę i nała-
dować akumulator.
2. Nie wolno ładować powtórnie w pełni nałado-
wanego akumulatora. Przeładowanie akumula-
tora skraca jego trwałość.
3. Akumulator należy ładować w temperaturze
pokojowej w przedziale 10–40°C (50–104°F). W
przypadku gorącego akumulatora przed przy-
stąpieniem do ładowania należy poczekać, aż
ostygnie.
OPIS DZIAŁANIA
PRZESTROGA: Przed przystąpieniem do regu-
lacji lub przeglądu narzędzia upewnić się, że jest
ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie
akumulatora
PRZESTROGA: Przed włożeniem lub wyjęciem
akumulatora należy zawsze wyłączyć narzędzie.
PRZESTROGA: Podczas wkładania lub wyjmo-
wania akumulatora należy mocno trzymać narzę-
dzie i akumulator.Wprzeciwnymraziemogąsięone
wyślizgnąćzrąk,powodującuszkodzenienarzędzia
lubakumulatoraiobrażeniaciała.
►Rys.1: 1.Czerwonywskaźnik2.Przycisk
3.Akumulator
Abywyjąćakumulator,przesuńprzyciskznajdującysię
wprzedniejjegoczęściiwysuńakumulator.
Abywłożyćakumulator,wyrównajwystępnaakumu-
latorzezrowkiemwobudowieiwsuńgonaswoje
miejsce.Akumulatornależywsunąćdooporu,ażsię
zatrzaśnienamiejscu,cojestsygnalizowanedelikat-
nymkliknięciem.Jeśliwgórnejczęściprzyciskujest
widocznyczerwonywskaźnik,akumulatorniezostał
całkowiciezatrzaśnięty.
PRZESTROGA: Akumulator należy włożyć
do końca, tak aby czerwony wskaźnik nie był
widoczny.Wprzeciwnymraziemożeprzypadkowo
wypaśćznarzędzia,powodującobrażeniaoperatora
lubosóbpostronnych.
PRZESTROGA: Nie wkładać akumulatora na
siłę.Jeśliakumulatorniedajesięswobodniewsunąć,
oznaczato,żezostałwłożonynieprawidłowo.

14 POLSKI
Układ zabezpieczenia akumulatora
Narzędziejestwyposażonewukładzabezpieczenia
akumulatora.Układautomatycznieodcinazasilanie
silnikawceluwydłużeniatrwałościakumulatora.
Narzędziezostanieautomatyczniezatrzymanepod-
czaspracywnastępującychsytuacjachzwiązanychz
narzędziem/akumulatorem:
Przeciążenie:
Narzędziepracujewsposób,którypowodujepobór
nadmierniewysokiegoprądu.
Wtakiejsytuacjinależywyłączyćnarzędzieizaprze-
staćwykonywaniaczynnościpowodującejprzeciążenie
narzędzia.Następnienależywłączyćnarzędziewcelu
jegoponownegouruchomienia.
Jeślinarzędzienieuruchomisię,oznaczato,żeakumulator
jestprzegrzany.Wtakiejsytuacji,przedponownymurucho-
mieniemnarzędzianależyodczekać,ażakumulatorostygnie.
Niskie napięcie akumulatora:
Stannaładowaniaakumulatorajestzbytniski,abynarzę-
dziemogłopracować.Wprzypadkuwłączenianarzędzia
silnikuruchomisięponownieipochwilisięzatrzyma.W
takiejsytuacjinależywyjąćakumulatorigonaładować.
Wskazanie stanu naładowania
akumulatora
Tylko w przypadku akumulatorów ze wskaźnikiem
►Rys.2: 1.Lampkiwskaźnika2.Przyciskkontrolny
Nacisnąćprzyciskkontrolnynaakumulatorzewcelu
wyświetleniastanunaładowaniaakumulatora.Lampki
wskaźnikazaświecąsięprzezkilkasekund.
Lampki wskaźnika Poziom naładowa-
nia akumulatora
Świeci się Wył.
75–100%
50–75%
25–50%
0–25%
WSKAZÓWKA:Zależnieodwarunkówużytkowania
itemperaturyotoczenia,wskazywanypoziommoże
nieznaczniesięróżnićodrzeczywistegostanunała-
dowania akumulatora.
Działanie przełącznika
►Rys.3: 1.Spustprzełącznika
PRZESTROGA: Przed włożeniem akumulatora
do narzędzia należy zawsze sprawdzić, czy spust
przełącznika działa prawidłowo i czy powraca do
położenia wyłączenia po jego zwolnieniu.
Wceluuruchomienianarzędziawystarczypociągnąć
spustprzełącznika.Prędkośćnarzędziazwiększasię
wrazzezwiększaniemnaciskunaspustprzełącznika.
Wceluzatrzymaniaurządzenianależyzwolnićspust
przełącznika.
Włączanie lampki czołowej
►Rys.4: 1. Lampka
PRZESTROGA: Nie patrzeć na światło ani
bezpośrednio na źródło światła.
Wceluwłączenialampkinależypociągnąćzaspust
przełącznika.Lampkaświeci,dopókispustprzełącznika
jestnaciskany.Lampkawyłączasiępookoło10sod
zwolnieniaspustuprzełącznika.
WSKAZÓWKA:Abyusunąćzabrudzeniazklosza
lampki,należyużyćsuchejszmatki.Uważać,abynie
zarysowaćkloszalampki,gdyżmożetozmniejszyć
natężenieoświetlenia.
Działanie przełącznika zmiany
kierunku obrotów
►Rys.5: 1.Dźwigniaprzełącznikazmianykierunku
obrotów
PRZESTROGA: Przed przystąpieniem do pracy
należy zawsze sprawdzić ustawiony kierunek
obrotów.
PRZESTROGA: Przełącznika zmiany kie-
runku obrotów można użyć tylko po całkowitym
zatrzymaniu narzędzia.Zmianakierunkuobro-
tówprzedzatrzymaniemsięnarzędziagrozijego
uszkodzeniem.
PRZESTROGA: Gdy narzędzie nie jest uży-
wane, należy zawsze ustawić dźwignię prze-
łącznika zmiany kierunku obrotów w położeniu
neutralnym.
Omawianenarzędziejestwyposażonewprzełącznik
umożliwiającyzmianękierunkuobrotów.Wceluuzy-
skaniaobrotówwprawąstronęnależywcisnąćdźwi-
gnięprzełącznikazmianykierunkuobrotówpostronie
A,natomiastabyuzyskaćobrotywlewąstronę,należy
wcisnąćdźwignięprzełącznikapostronieB.
Gdydźwigniaprzełącznikazmianykierunkuobrotów
znajdujesięwpołożeniuneutralnym,spustprzełącz-
nikajestzablokowany.
Zmiana prędkości
►Rys.6: 1.Dźwigniazmianyprędkości
PRZESTROGA: Dźwignię zmiany prędkości
należy zawsze ustawiać dokładnie w wybranej
pozycji.Wprzypadkuuruchomienianarzędziaprzy
dźwignizmianyprędkościustawionejwpołowie
międzypozycją„1"i„2"możedojśćdouszkodzenia
narzędzia.
PRZESTROGA: Nie wolno używać dźwi-
gni zmiany prędkości, gdy narzędzie pracuje.
Narzędziemożeulecuszkodzeniu.

15 POLSKI
Położenie
dźwigni
zmiany
prędkości
Prędkość Moment
obrotowy Odpowiedni tryb pracy
1Niska Wysoka Pracaprzy
dużym
obciążeniu
2Wysoki Niski Pracaprzy
małym
obciążeniu
Wceluzmianyprędkościnależynajpierwwyłączyć
narzędzie.Wybraćpołożenie„2”wceluustawienia
wysokiejprędkościlubpołożenie„1”wceluustawienia
niskiejprędkości,aledużegomomentu.Przedrozpo-
częciempracynależysprawdzić,czydźwigniazmiany
prędkościjestustawionawewłaściwympołożeniu.
Jeśliprędkośćnarzędziadrastyczniespadniepodczas
pracyzdźwigniąustawionąwpołożeniu„2”,należy
przesunąćdźwigniędopołożenia„1”iponownieprzy-
stąpićdopracy.
Regulacja momentu dokręcenia
►Rys.7: 1.Pierścieńregulacyjny2.Podziałka
3.Strzałka
Momentdokręceniamożnaregulowaćw21poziomach,obracającpierścieńregulacyjny.Wyrównaćpodziałkęze
strzałkąznajdującąsięnakorpusienarzędzia.Położenie1odnosisiędominimalnegomomentudokręcenia,asym-
bol domaksymalnegomomentudokręcenia.
Sprzęgłobędzieślizgaćsięprzyróżnychwartościachmomentudlaustawieńod1do20.Natomiastdlaustawie-
nia sprzęgłoniebędziedziałać.
Przedprzystąpieniemdopracynależyprzeprowadzićpróbęwkręcaniawdanyelementlubinnyelementztego
samegomateriału,abyustalićpoziommomentudokręceniawymaganywdanymzastosowaniu.
Poniższatabelaprzedstawiaogólnązależnośćpomiędzyrozmiaremwkrętuapodziałką.
Podziałka 12345678 9 10 11 12 13 14 15 16 17 18 19 20
Wkrętmaszynowy M4 M5 M6
Wkrętdo
drewna
Miękkie
drewno
(np. sosna)
–ɸ3,5 x 22 ɸ4,1 x 38
Twarde
drewno
(np.
mahoń)
–ɸ3,5 x 22 –
–ɸ4,1 x 38
MONTAŻ
PRZESTROGA: Przed przystąpieniem do prac
konserwacyjnych przy narzędziu upewnić się,
że jest ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie końcówki
wkrętakowej/wiertła
Model DF333D (wyposażenie dodatkowe)
►Rys.8: 1.Tuleja2.Zamykanie3. Otwieranie
Abyotworzyćszczękiuchwytu,obrócićtulejęwlewą
stronę.Umieścićjaknajgłębiejkońcówkęwkrętakową/
wiertłowuchwycie.Obrócićtulejęwprawąstronę,aby
zacisnąćuchwyt.Wceluwyjęciakońcówkiwkrętako-
wej/wiertłaobrócićtulejęwlewąstronę.
Wkładanie i wyjmowanie końcówki
wkrętakowej/nasadki
Model DF033D (wyposażenie dodatkowe)
►Rys.9
Należyużywaćwyłączniekońcówekwkrętakowych/
nasadekztrzonkamipokazanyminarysunku.Nie
wolnoużywaćinnychkońcówekwkrętakowych/
nasadek.
WSKAZÓWKA:Możnaużywaćkońcówekwkręta-
kowychpłytszych(A=12mm,B=9mm)igłębszych
(A=17mm,B=14mm).
Abywłożyćkońcówkęwkrętakową,pociągnijzatuleję
wkierunkuwskazanymstrzałkąiwsuńkońcówkęjak
najgłębiejdotulei.
Następniezwolnijtuleję,abyzamocowaćwniejkoń-
cówkęwkrętakową.
►Rys.10: 1.Końcówkawkrętakowa2.Tuleja
Abywyjąćkońcówkę,należypociągnąćtulejęwkie-
runkuwskazanymstrzałkąiwyciągnąćzniejkońcówkę
wkrętakową.

16 POLSKI
WSKAZÓWKA:Jeślikońcówkawkrętakowanie
zostaniewsuniętawystarczającogłębokodotulei,
tulejaniewrócidoswojegopierwotnegopołożenia,a
końcówkaniebędziedobrzezamocowana.Wtakim
przypadkunależyspróbowaćponowniewłożyćkoń-
cówkęzgodniezpowyższymiinstrukcjami.
WSKAZÓWKA:Powsunięciukońcówkiwkrętakowej
należysprawdzić,czyjestonadobrzezamocowana.
Jeślisięwysuwa,nienależyjejużywać.
Zamontowanie zaczepu
PRZESTROGA: Podczas instalacji zaczepu
należy go zawsze mocno zamocować śrubą.Jeśli
towymaganieniezostaniespełnione,zaczepmoże
sięodłączyćodnarzędziaispowodowaćobrażenia
ciała.
►Rys.11: 1. Rowek 2. Zaczep 3.Wkręt
Zaczepsłużydowygodnego,tymczasowegozawie-
szanianarzędzia.Możnagozamontowaćzjednejlub
zdrugiejstronynarzędzia.Abyzamontowaćzaczep,
należywsunąćgowrowekwobudowienarzędzia
znajdującysięzobustron,anastępnieprzykręcićgo
wkrętem.Abywymontowaćzaczep,należyodkręcić
wkrętiwyjąćzaczep.
Zamontowywanie uchwytu
końcówki wkrętakowe
Akcesoria opcjonalne
►Rys.12: 1.Uchwytnakońcówkiwkrętakowe
2.Końcówkawkrętakowa
Włożyćuchwytnakońcówkiwkrętakowedowystępuw
stopienarzędziazprawejbądźzlewejstronyiprzymo-
cowaćgowkrętem.
Nieużywanekońcówkiwkrętakowenależytrzymać
wuchwycie.Wuchwyciemożnatrzymaćkońcówkio
długości45mm.
OBSŁUGA
PRZESTROGA: Akumulator należy wsunąć
do oporu, aż wskoczy na swoje miejsce.Jeślijest
widocznyczerwonywskaźnikwgórnejczęściprzy-
cisku,akumulatorniezostałcałkowiciezatrzaśnięty.
Należygowsunąćdooporu,ażczerwonywskaźnik
przestaniebyćwidoczny.Wprzeciwnymraziemoże
onprzypadkowowypaśćznarzędzia,powodując
obrażeniaoperatoralubosóbpostronnych.
PRZESTROGA: W przypadku drastycznego
spadku prędkości należy zredukować obciążenie
lub wyłączyć narzędzie, aby nie dopuścić do jego
uszkodzenia.
Narzędzienależytrzymaćjednąrękązauchwyt,a
drugązaspódakumulatora,abykontrolowaćjego
przekręcanie.
►Rys.13
Wkręcanie
PRZESTROGA: Ustawić pierścień regulacyjny
w pozycji odpowiadającej właściwemu dla danej
operacji momentowi dokręcenia.
PRZESTROGA: Końcówka wkrętakowa
powinna być wprowadzona do łba wkrętu w linii
prostej z wkrętem, w przeciwnym razie wkręt i/lub
końcówka mogą ulec uszkodzeniu.
Wsunąćczubekkońcówkiwkrętakowejdogniazdawe
łbiewkrętuidocisnąćnarzędzie.Uruchomićnarzędzie
powoli,anastępniestopniowozwiększaćprędkość.
Zwolnićspustprzełącznika,gdytylkozadziałasprzęgło.
WSKAZÓWKA:Wprzypadkuwkręcaniawkrętudo
drewnanależywstępnienawiercićotwórprowadzący
ośrednicy2/3średnicywkrętu.Ułatwitowkręcaniei
zapobiegnierozłupywaniusięelementuobrabianego.
Wiercenie
Najpierwobrócićpierścieńregulacyjnytak,abystrzałka
wskazywałasymbol .Następniepostępowaćzgod-
niezponiższymopisem.
Wiercenie w drewnie
Wprzypadkuwierceniawdrewnienajlepszerezultaty
uzyskujesię,stosującwiertłazakończonewkrętem
prowadzącym.Wkrętprowadzącyułatwiawiercenie,
ponieważwciągawiertłowelementobrabiany.
Wiercenie w metalu
Abyuniknąćześlizgiwaniasięwiertłanapoczątkuoperacji,
należyzapomocąpunktakaimłotkawykonaćwgłębieniew
miejscu,wktórymmabyćwykonanyotwór.Umieścićkoń-
cówkęwiertławewgłębieniuirozpocząćwiercenie.
Podczaswierceniawmetalunależystosowaćodpo-
wiedniechłodziwo.Wyjątkistanowiążelazoimosiądz,
którenależywiercićnasucho.
PRZESTROGA: Wywieranie nadmiernego nacisku
na narzędzie nie przyspiesza wiercenia.Wpraktyce,
wywieranienadmiernegonaciskuprzyczyniasięjedynie
douszkodzeniakońcówkiwiertła,zmniejszeniawydajno-
ściiskróceniaokresueksploatacyjnegonarzędzia.
PRZESTROGA: Gdy wiertło zaczyna przebijać
na wylot otwór w obrabianym elemencie, należy
zachować ostrożność i mocno trzymać narzędzie.
Wmomencieprzebijaniaotworunanarzędzie/wiertło
wywieranajestolbrzymiasiła.
PRZESTROGA: Zakleszczone wiertło można
łatwo wyjąć, zmieniając kierunek obrotów i wyciągając
wiertło. Należy jednak pamiętać, że narzędzie może się
gwałtownie cofnąć, jeśli nie będzie mocno trzymane.
PRZESTROGA: Elementy obrabiane należy
zawsze mocować w imadle lub podobnym uchwycie.
PRZESTROGA: Jeżeli narzędzie jest używane
bez przerwy aż do rozładowania akumulatora,
należy je odstawić na 15 minut przed podjęciem
pracy na nowo z użyciem innego naładowanego
akumulatora.

17 POLSKI
Używanie narzędzia jako ręcznego
wkrętaka
►Rys.14
Wyłączyćnarzędzie.
Ustawićdźwignięprzełącznikazmianykierunkuobro-
tówwpołożeniuneutralnym.
Ustawićpierścieńregulacyjny,takabystrzałkawskazy-
wałasymbol .
Obracaćnarzędzie.
WSKAZÓWKA:Jesttobardzodobrysposóbna
sprawdzenie,czywkręceniezostałowykonane
prawidłowo.
WSKAZÓWKA:Nieużywaćnarzędziadoprac
wymagającychnadmiernejsiły,takichjakdokręcanie
śrublubodkręcaniezardzewiałychśrub.
Korzystanie z kabury
Akcesoria opcjonalne
PRZESTROGA: Przed włożeniem narzędzia
do kabury należy wyjąć z niego końcówkę
wkrętakową/wiertło.
PRZESTROGA: Przed włożeniem narzędzia do
kabury należy je wyłączyć i zaczekać, aż zatrzyma
się całkowicie.
Sprawdzić, czy kabura jest dokładnie zapięta na
guzik, aby narzędzie z niej nie wypadło.
1. Przewleczpasekdospodnilubkombinezonu
przezszlufkękabury.
►Rys.15: 1.Szlufkakabury2.Pasekdospodni
2. Wsuńnarzędziedokaburyizabezpieczje
paskiemzapinanymnaguzik.
►Rys.16
►Rys.17
Zprzodukaburyistniejemożliwośćtrzymaniadwóch
końcówekwkrętakowych.
KONSERWACJA
PRZESTROGA: Przed przystąpieniem do prze-
glądu narzędzia lub jego konserwacji upewnić się,
że jest ono wyłączone, a akumulator wyjęty.
UWAGA: Nie stosować benzyny, rozpuszczalni-
ków, alkoholu itp. środków. Mogą one powodo-
wać odbarwienia, odkształcenia lub pęknięcia.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWAiNIEZAWODNOŚCIproduktu
wszelkienaprawyiróżnegorodzajupracekonserwa-
cyjnelubregulacjepowinnybyćprzeprowadzaneprzez
autoryzowanylubfabrycznypunktserwisowynarzędzi
Makita,zawszezużyciemoryginalnychczęścizamien-
nychMakita.
AKCESORIA
OPCJONALNE
PRZESTROGA: Zaleca się stosowanie wymie-
nionych akcesoriów i przystawek razem z narzę-
dziem Makita opisanym w niniejszej instrukcji.
Stosowanieinnychakcesoriówlubprzystawek
możebyćprzyczynąobrażeńciała.Akcesorialub
przystawkinależywykorzystywaćtylkozgodniezich
przeznaczeniem.
Wraziepotrzebywszelkiejpomocyiszczegółowych
informacjinatematniniejszychakcesoriówudzielą
PaństwulokalnepunktyserwisoweMakita.
• Wiertła
• Końcówkiwkrętakowe
• Nasadki
• Uchwytnakońcówkiwkrętakowe
• Kabura
• Walizkaztworzywasztucznego
• Zaczep
• OryginalnyakumulatoriładowarkarmyMakita
WSKAZÓWKA:Niektórepozycjeznajdującesięna
liściemogąbyćdołączonedopakietunarzędziowego
jakoakcesoriastandardowe.Mogątobyćróżne
pozycje,wzależnościodkraju.

18 MAGYAR
MAGYAR (Eredeti utasítások)
RÉSZLETES LEÍRÁS
Típus: DF333D DF033D
Fúrásiteljesítmény Acél 10 mm
Fa 21 mm
Meghúzásiteljesítmény Facsavar 5,1 mm x 63 mm
Gépcsavar M6
Üresjáratifordulatszám Magas (2) 0 - 1 700 min-1
Alacsony(1) 0 - 450 min-1
Teljeshossz 179 mm 149 mm
Névlegesfeszültség 10,8V-12Vmax.,egyenáram
Nettótömeg 1,1 - 1,2 kg 0,93 - 1,1 kg
• Folyamatoskutató-ésfejlesztőprogramunkeredményekéntazittfelsorolttulajdonságokgyelmeztetésnélkül
megváltozhatnak.
• Atulajdonságokországrólországrakülönbözhetnek.
• Asúlyafelszerelttartozékoktólfüggőenváltozhat,azakkumulátortisbeleértve.AzEPTA01/2014eljárás
szerintmeghatározottlegnehezebb,illetvelegkönnyebbkombinációatáblázatbanlátható.
Alkalmazható akkumulátorok és töltők
Akkumulátor BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Töltő DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Lakóhelyétőlfüggőenelőfordulhat,hogyafentfelsoroltakkumulátorokéstöltőknemérhetőkel.
FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat és töltőket használja.Bármilyenmás
akkumulátorvagytöltőhasználatasérüléseketés/vagytüzetokozhat.
Rendeltetés
Aszerszámfúrásraéscsavarbehajtásrahasználható,
fába,fémekbeésműanyagokba.
Zaj
AtipikusA-súlyozásúzajszint,aEN62841-2-1szerint
meghatározva:
DF333D típus
Hangnyomásszint(LpA):70dB(A)vagykisebb
Bizonytalanság(K):3dB(A)
Azajszintamunkavégzéssoránmeghaladhatjaa80dB(A)értéket.
DF033D típus
Hangnyomásszint(LpA):70dB(A)vagykisebb
Bizonytalanság(K):3dB(A)
Azajszintamunkavégzéssoránmeghaladhatjaa80dB(A)értéket.
MEGJEGYZÉS:Azajkibocsátásértékeaszabványos
vizsgálatieljárásnakmegfelelőenlettmérve,éssegít-
ségévelazelektromoskéziszerszámokösszehason-
líthatókegymással.
MEGJEGYZÉS:Azajkibocsátásértékéneksegítsé-
gévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettségmértéke.
FIGYELMEZTETÉS: Viseljen fülvédőt!
FIGYELMEZTETÉS: A szerszám zajkibocsá-
tása egy adott alkalmazásnál eltérhet a megadott
értéktől a használat módjától, különösen a feldol-
gozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
Vibráció
Avibrációteljesértéke(háromtengelyűvektorösszeg)
azEN62841-2-1szerintmeghatározva:
DF333D típus
Üzemmód:fúrásfémbe
Rezgéskibocsátás(ah,D):2,5m/s2vagykisebb
Bizonytalanság(K):1,5m/s2
DF033D típus
Üzemmód:fúrásfémbe
Rezgéskibocsátás(ah,D):2,5m/s2vagykisebb
Bizonytalanság(K):1,5m/s2

19 MAGYAR
MEGJEGYZÉS:Arezgésteljesértékeaszabványos
vizsgálatieljárásnakmegfelelőenlettmérve,éssegít-
ségévelazelektromoskéziszerszámokösszehason-
líthatókegymással.
MEGJEGYZÉS:Arezgésteljesértékéneksegítsé-
gévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettségmértéke.
FIGYELMEZTETÉS: A szerszám rezgéskibo-
csátása egy adott alkalmazásnál eltérhet a meg-
adott értéktől a használat módjától, különösen a
feldolgozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
EK Megfelelőségi nyilatkozat
Csak európai országokra vonatkozóan
AzEK-megfelelőséginyilatkozatazútmutató„A”mel-
lékletébentalálható.
BIZTONSÁGI
FIGYELMEZTETÉS
A szerszámgépekre vonatkozó
általános biztonsági gyelmeztetések
FIGYELMEZTETÉS: Olvassa el a szerszám-
géphez mellékelt összes biztonsági gyelmezte-
tést, utasítást, illusztrációt és a műszaki adatokat.
Akövetkezőkbenleírtutasításokgyelmenkívül
hagyásaelektromosáramütést,tüzetés/vagysúlyos
sérülésteredményezhet.
Őrizzen meg minden gyelmez-
tetést és utasítást a későbbi tájé-
kozódás érdekében.
Agyelmeztetésekbenszereplő"szerszámgép"kifejezés
azÖnhálózatról(vezetékes)vagyakkumulátorról(veze-
téknélküli)működtetettszerszámgépérevonatkozik.
Biztonsági gyelmeztetések
akkumulátoros
fúró-csavarbehajtóhoz
1. Használja a szerszámhoz mellékelt kisegítő fogantyú-
kat.Azirányításelvesztéseszemélyisérüléstokozhat.
2. A szerszámgépet a szigetelt markolófelülete-
inél fogja, ha olyan műveletet végez, amikor
a vágóeszköz rejtett vezetékkel érintkezhet.
Áramalattlévővezetékekkelvalóérintkezéskora
szerszámfémalkatrészeiisáramalákerülhetnek,
ésmegrázhatjákakezelőt.
3. Tartsa az elektromos szerszámot a szige-
telt markolófelületeinél fogva amikor olyan
műveletet végez, amelyben fennáll a veszélye,
hogy a rögzítő rejtett vezetékekbe ütközhet.A
rögzítőkáramalattlévővezetékekkelvalóérint-
kezésekoraszerszámfémalkatrészeiisáramalá
kerülnek,ésmegrázhatjákakezelőt.
4. Mindig stabil helyzetben dolgozzon. A szer-
szám magasban történő használatkor győződ-
jön meg arról, hogy nem tartózkodik-e valaki
odalent.
5. Biztosan tartsa a szerszámot.
6. Ne nyúljon a forgó részekhez.
7. Ne hagyja a működő szerszámot felügye-
let nélkül. Csak kézben tartva használja a
szerszámot.
8. Ne érintse meg a fúróhegyet vagy a munkada-
rabot közvetlenül a művelet befejezése után;
rendkívül forrók lehetnek és megégethetik.
9. Egyes anyagok mérgező vegyületet tartal-
mazhatnak. Gondoskodjon a por belélegzése
elleni és érintés elleni védelemről. Tartsa be az
anyag szállítójának biztonsági utasításait.
10. Ha a fúróhegyet akkor se lehet kilazítani, ha
szétnyitja a pofákat, akkor fogóval húzza ki.
Ebbenazesetbenafúróhegykézzeltörténőkihú-
zásasérüléstokozhatazélesszélekmiatt.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
FIGYELMEZTETÉS: NE HAGYJA, hogy (a
termék többszöri használatából eredő) kényelem
és megszokás váltsa fel a termék biztonsági
előírásainak szigorú betartását. A HELYTELEN
HASZNÁLAT és a használati útmutatóban sze-
replő biztonsági előírások megszegése súlyos
személyi sérülésekhez vezethet.
Fontos biztonsági utasítások az
akkumulátorra vonatkozóan
1. Az akkumulátor használata előtt tanulmá-
nyozza át az akkumulátortöltőn (1), az akkumu-
látoron (2) és az akkumulátorral működtetett
terméken (3) olvasható összes utasítást és
gyelmeztető jelzést.
2. Ne szerelje szét az akkumulátort.
3. Ha a működési idő nagyon lerövidült, azonnal
hagyja abba a használatot. Ez a túlmelegedés,
esetleges égések és akár robbanás veszélyé-
vel is járhat.
4. Ha elektrolit kerül a szemébe, mossa ki azt
tiszta vízzel és azonnal kérjen orvosi segítsé-
get. Ez a látásának elvesztését okozhatja.
5. Ne zárja rövidre az akkumulátort:
(1) Ne érjen az érintkezőkhöz elektromosan
vezető anyagokkal.
(2) Ne tárolja az akkumulátort más fémtár-
gyakkal, mint pl. szegekkel, érmékkel,
stb. egy helyen.
(3) Ne tegye ki az akkumulátort víznek vagy
esőnek.

20 MAGYAR
Az akkumulátor rövidzárlata nagy áramerőssé-
get, túlmelegedést, égéseket, sőt akár meghi-
básodást is okozhat.
6. Ne tárolja a szerszámot vagy az akkumulátort
olyan helyen, ahol a hőmérséklet elérheti vagy
meghaladhatja az 50 °C-ot (122 °F).
7. Ne égesse el az akkumulátort még akkor
sem, ha az komolyan megsérült vagy teljesen
elhasználódott. Az akkumulátor a tűzben
felrobbanhat.
8. Vigyázzon, nehogy leejtse vagy megüsse az
akkumulátort.
9. Ne használjon sérült akkumulátort.
10. A készülékben található lítium-ion akkumuláto-
rokra a veszélyes árukkal kapcsolatos előírá-
sok vonatkoznak.
Atermékpl.harmadikfelek,fuvarozócégekstb.
általtörténőszállításaeseténmindenesetben
tartsaszemelőttacsomagolásonésacímkén
találhatóspeciáliskövetelményeket.
Atermékszállításratörténőfelkészítéseesetén
vegyefelakapcsolatotegyveszélyesanyagokkal
foglalkozószakemberrel.Kérjük,hogyazeset-
legesenszigorúbbnemzetielőírásokatisvegye
gyelembe.
Ragasszaleakiállóérintkezőket,illetveoly
módoncsomagoljabeazakkumulátort,hogyaz
netudjonelmozdulniacsomagolásban.
11. Az akkumulátor ártalmatlanításakor vegye ki
azt a szerszámból, és ártalmatlanítsa egy biz-
tonságos helyen. Az akkumulátor ártalmatlaní-
tásakor tartsa be a helyi előírásokat.
12. Az akkumulátorokat csak a Makita által meg-
jelölt termékekhez használja. Ha az akkumu-
látorokatazokkalnemkompatibilistermékekbe
helyezi,aztűzhöz,túlmelegedéshez,robbanás-
hozvagyelektrolitszivárgáshozvezethet.
13. Ha a szerszám hosszabb ideig nincs hasz-
nálatban, az akkumulátort ki kell venni a
szerszámból.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
VIGYÁZAT: Csak eredeti Makita akkumuláto-
rokat használjon.AnemeredetiMakitaakkumu-
látorokvagymódosítottakkumulátorokhasználata
eseténazakkumulátorfelrobbanhat,amitüzet,
személyisérüléstésanyagikártokozhat.AMakita
szerszámraéstöltőrevonatkozóMakitagaranciátis
érvénytelenítheti.
Tippek az akkumulátor maximá-
lis élettartamának eléréséhez
1. Töltse fel az akkumulátort, mielőtt teljesen
lemerülne. Állítsa le a gépet, és töltse fel az
akkumulátort, ha a gép erejének csökkenését
észleli.
2. Soha ne töltse újra a teljesen feltöltött akku-
mulátort. A túltöltés csökkenti az akkumulátor
élettartamát.
3. Töltse az akkumulátort szobahőmérsékleten,
10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt
hagyja lehűlni a fölforrósodott akkumulátort.
A MŰKÖDÉS LEÍRÁSA
VIGYÁZAT: Minden esetben ellenőrizze, hogy
a szerszám ki van kapcsolva és az akkumulátor
eltávolításra került mielőtt beállít vagy ellenőriz
valamilyen funkciót a szerszámon.
Az akkumulátor behelyezése és
eltávolítása
VIGYÁZAT: Mindig kapcsolja ki az eszközt,
mielőtt behelyezi vagy eltávolítja az akkumulátort.
VIGYÁZAT: Az akkumulátor behelyezésekor
vagy eltávolításakor erősen fogja meg a szerszá-
mot és az akkumulátort.Hanemfogjaerősena
szerszámotésazakkumulátort,azokkicsúszhatnaka
kezeiközül,amiaszerszámésazakkumulátorkáro-
sodásához,deakárszemélyisérüléshezisvezethet.
►Ábra1: 1.Pirosjel2.Gomb3.Akkumulátor
Azakkumulátoregységkivételéheznyomjabeazakku-
mulátoregységelejéntalálhatógombot,éshúzzalea
gépről.
Azakkumulátorbeszereléséhezillesszeazakkumulá-
tornyelvétaburkolatontalálhatóvájatbaéscsúsztassa
ahelyére.Egészenaddigtoljabe,amígazakkumulátor
egykiskattanássalahelyérenemugrik.Haláthatóa
pirosjelagombfelsőoldalán,akkoragombnemkat-
tantbeteljesen.
VIGYÁZAT: Mindig tolja be teljesen az akku-
mulátort, amíg a piros jel el nem tűnik. Ha ez nem
történikmeg,akkorazakkumulátorkieshetaszer-
számból,ésÖnnekvagyakörnyezetébenmásnak
sérüléstokozhat.
VIGYÁZAT: Ne erőltesse az akkumulátort behe-
lyezéskor.Haazakkumulátornemcsúszikbeköny-
nyedén,akkornemmegfelelőenlettbehelyezve.
Akkumulátorvédő rendszer
Aszerszámakkumulátorvédőrendszerrelvanfel-
szerelve.Arendszerautomatikusanlekapcsoljaa
motoráramellátását,ígymegnöveliazakkumulátor
élettartamát.
Aszerszámhasználatközbenautomatikusanleáll,ha
aszerszámés/vagyazakkumulátorakövetkezőhely-
zetbekerül:
Túlterhelt:
Aszerszámotúgyműködteti,hogyáramfelvételeren-
dellenesen magas.
Ilyenkorkapcsoljakiagépet,ésállítsaleaztazalkal-
mazást,amelyikatúlterheléstokozza.Újraindításhoz
kapcsoljabeagépet.
Ha a szerszám nem indul el, az akkumulátor túlmele-
gedett.Ilyenkorhagyjakihűlniazakkumulátort,mielőtt
ismétbekapcsolnáagépet.
Az akkumulátor feszültsége alacsony:
Azakkumulátorfennmaradókapacitásatúlalacsony,a
szerszámotnemtudjaműködtetni.Aszerszámismételt
bekapcsolásakoramotorelindul,dehamarosanleis
áll.Ilyenkorvegyeleéstöltsefelazakkumulátort.
