Makita DF333DNX12 User manual

DF333D
DF033D
EN Cordless Driver Drill INSTRUCTION MANUAL 5
FR Perceuse-Visseuse sans Fil MANUEL D’INSTRUCTIONS 11
DE Akku-Bohrschrauber BETRIEBSANLEITUNG 18
IT Trapano avvitatore a batteria ISTRUZIONI PER L’USO 25
NL Accuschroefboormachine GEBRUIKSAANWIJZING 32
ES Atornillador Taladro
Inalámbrico
MANUAL DE
INSTRUCCIONES 39
PT Parafusadeira/Furadeira a
Bateria MANUAL DE INSTRUÇÕES 46
DA Akku skrue-/boremaskine BRUGSANVISNING 52
EL Δραπανοκατσάβιδο
μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 58
TR Akülü Matkap Tornavida KULLANMA KILAVUZU 65

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
2
3
Fig.7
3
2
1
Fig.8
2

Fig.9
2
1
Fig.10
1
23
Fig.11
1
2
Fig.12
Fig.13
Fig.14
1
2
Fig.15
Fig.16
3

Fig.17
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DF333D DF033D
Drilling capacities Steel 10 mm
Wood 21 mm
Fastening capacities Wood screw 5.1 mm x 63 mm
Machine screw M6
No load speed High (2) 0 - 1,700 min-1
Low (1) 0 - 450 min-1
Overall length 179 mm 149 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.2 kg 0.93 - 1.1 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge and charger
Batterycartridge BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Charger DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841-2-1:
Model DF333D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
Model DF033D
Sound pressure level (LpA):70dB(A)orless
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841-2-1:
Model DF333D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
Model DF033D
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emissionvaluedependingonthewaysinwhichthe
tool is used.
WARNING:Besuretoidentifysafetymeasures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
accountofallpartsoftheoperatingcyclesuchas
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.

6ENGLISH
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
1. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
2.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring.Cuttingaccessorycontacting
a"live"wiremaymakeexposedmetalpartsofthepower
tool "live" and could give the operator an electric shock.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4.
Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
5. Hold the tool rmly.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
SAVE THESE INSTRUCTIONS.
WARNING
:DO NOT let comfort or familiarity with
product (gained from repeated use) replace strict adher-
ence to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
Important safety instructions for
battery cartridge
1.
Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current ow,
overheating, possible burns and even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita.Installingthebatteriesto
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3.
Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.

7ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotorruns
againbutstopssoon.Inthissituation,removeand
rechargethebattery.

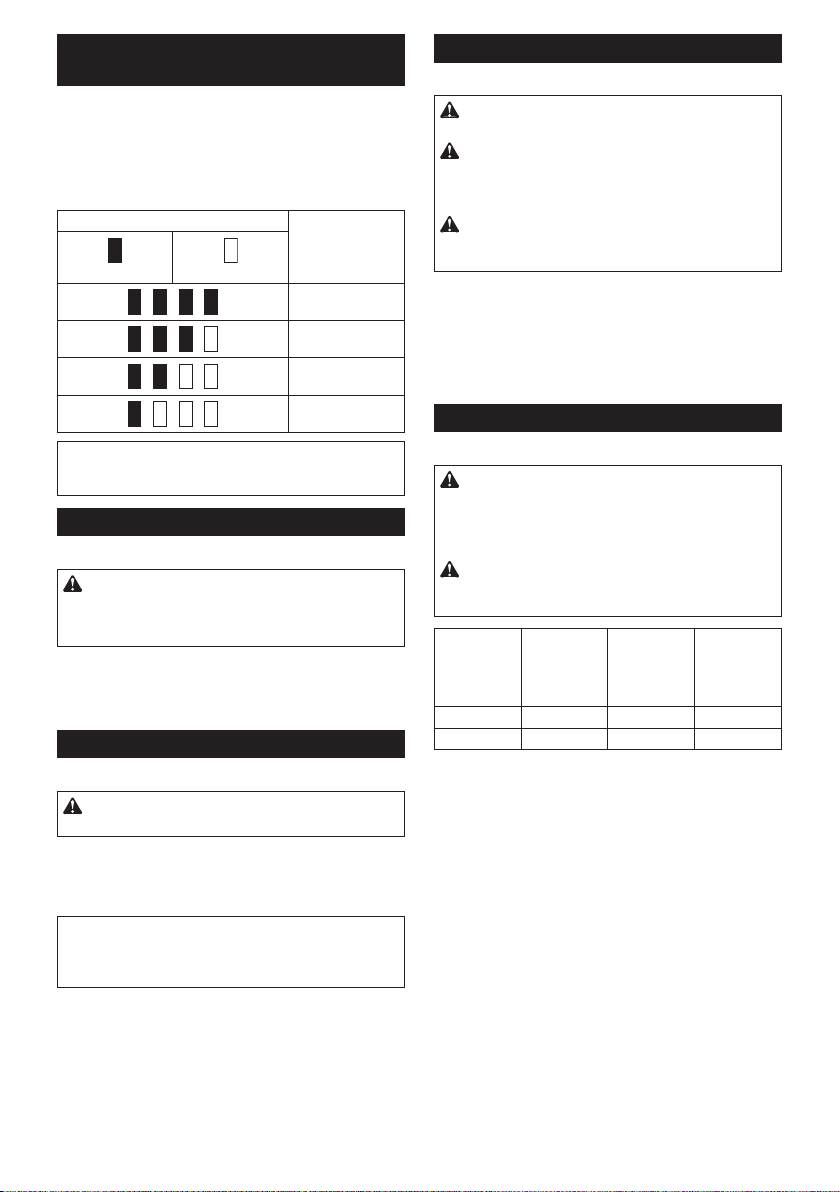

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelampkeepson
lightingwhiletheswitchtriggerisbeingpulled.Thelampgoes
outapproximately10secondsafterreleasingtheswitchtrigger.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION:
Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION:
When not operating the tool, always
set the reversing switch lever to the neutral position.

8ENGLISH
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.6: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethe
toolwiththespeedchangeleverpositionedhalfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
Ifthetoolspeediscomingdownextremelyduringthe
operation with "2", slide the lever to the "1" and restart
the operation.
Adjusting the fastening torque
►Fig.7: 1.Adjustingring2. Graduation 3.Arrow
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat marking.
Theclutchwillslipatvarioustorquelevelswhensetatthenumber1to20.Theclutchdoesnotworkat
the marking.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Thefollowingshowstheroughguideoftherelationshipbetweenthescrewsizeandgraduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20
Machine screw M4 M5 M6
Wood
screw
Soft wood
(e.g. pine)
–ɸ3.5 x 22 ɸ4.1 x 38
Hard wood
(e.g. lauan)
–ɸ3.5 x 22 –
–ɸ4.1 x 38
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
For Model DF333D (optional accessory)
►Fig.8: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing or removing driver bit/
socket bit
For Model DF033D (optional accessory)

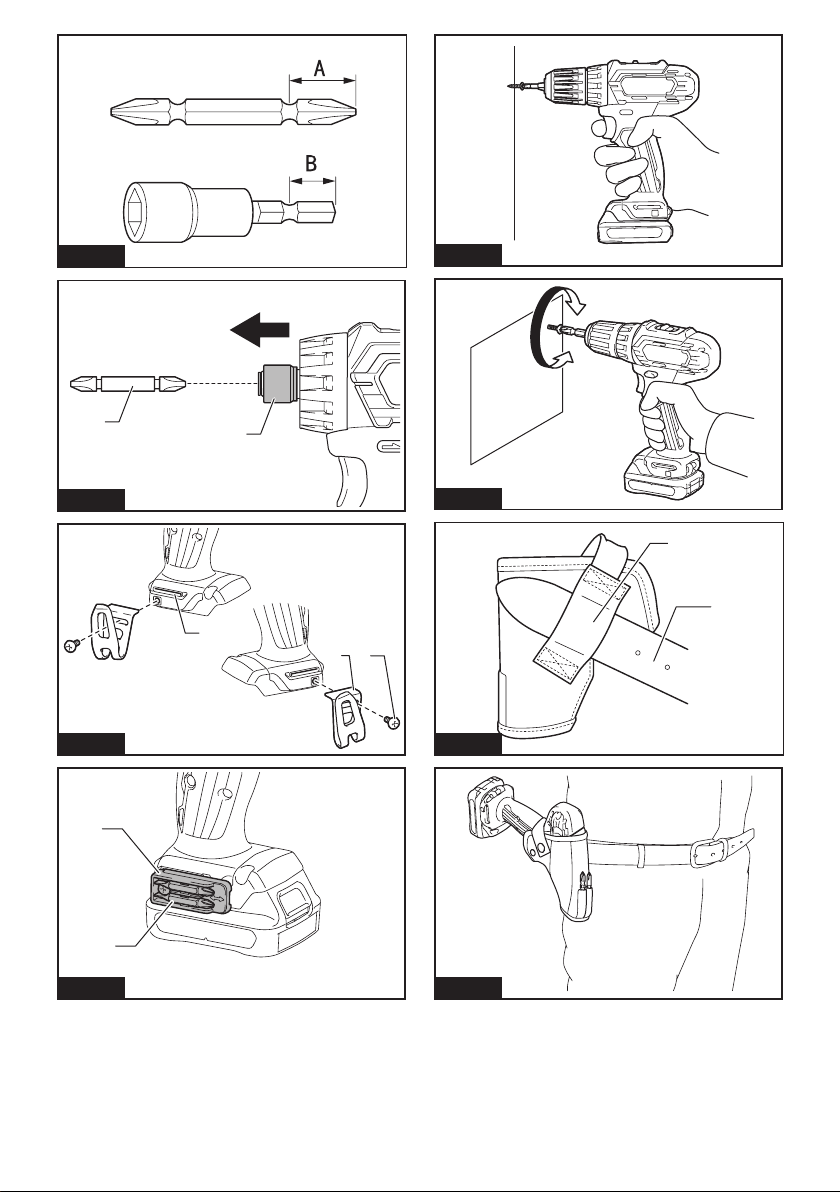

►Fig.9
Useonlydriverbit/socketbitthathasinsertingportionshown
inthegure.Donotuseanyotherdriverbit/socketbit.
NOTE:Bothshallowertype(A=12mm,B=9mm)and
deepertype(A=17mm,B=14mm)ofdriverbitscan
beused.
Toinstallthedriverbit,pullthesleeveinthedirectionofthe
arrowandinsertthedriverbitintothesleeveasfarasitwillgo.
Thenreleasethesleevetosecurethedriverbit.
►Fig.10: 1.Driverbit2. Sleeve
Toremovethedriverbit,pullthesleeveinthedirection
ofthearrowandpullthedriverbitout.
NOTE:
Ifthedriverbitisnotinserteddeepenoughinto
the sleeve, the sleeve will not return to its original posi-
tionandthedriverbitwillnotbesecured.Inthiscase,try
re-insertingthebitaccordingtotheinstructionsabove.
NOTE:Afterinsertingthedriverbit,makesurethatit
isrmlysecured.Ifitcomesout,donotuseit.

9ENGLISH
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.12: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
redindicatorontheuppersideofthebutton,itisnot
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.13
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
Placethepointofthedriverbitinthescrewheadand
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Drilling operation
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
with wood drills equipped with a guide screw. The guide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Using the tool as a hand screwdriver
►Fig.14
Switch off the tool.
Move the reversing switch lever to the neutral position.
Turntheadjustingringsothatthearrowpointsto
the marking.
Turn the tool.
NOTE: This use is convenient for checking the
screwdriving.
NOTE: Do not use the tool for work requiring exces-
siveforce,suchastighteningboltorremovingrusted
screws.

10 ENGLISH
Using holster
Optional accessory
CAUTION: When using the holster, remove a
driver bit/drill bit from the tool.
CAUTION: Turn off the tool and wait until it
comes to a complete stop before placing it in the
holster.
Be sure to close the holster securely with the
holster button so that it holds the tool rmly.
1.
Threadawaistbeltorsimilarthroughholsterholder.
►Fig.15: 1. Holster holder 2.Waistbelt
2.
Putthetoolintheholsterandlockitwiththeholsterbutton.
►Fig.16

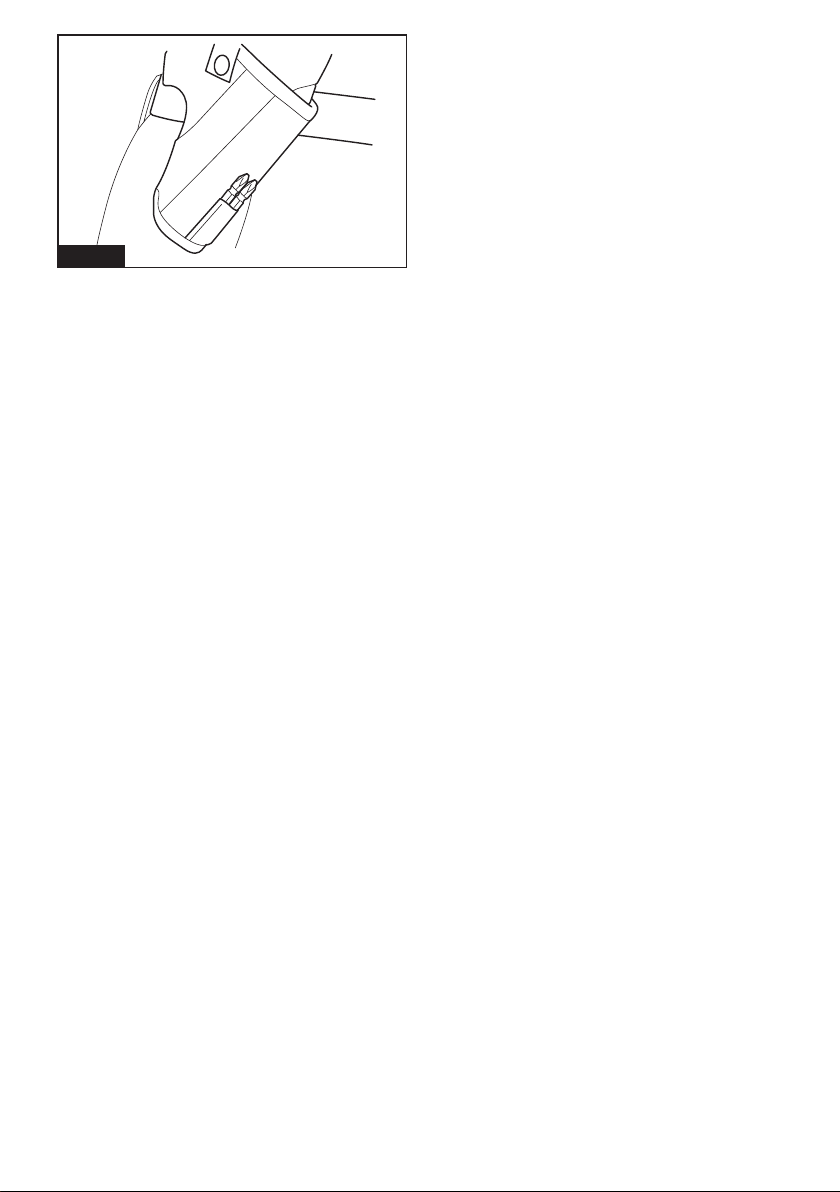

►Fig.17
Youcankeeptwodriverbitsatthefrontoftheholster.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drillbits
• Driverbits
• Socketbits
• Driverbitholder
• Holster
• Plasticcarryingcase
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

11 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DF333D DF033D
Capacités de perçage Acier 10 mm
Bois 21 mm
Capacités de serrage Visàbois 5,1 mm x 63 mm
Vis mécanique M6
Vitesse à vide Élevée (2) 0 - 1 700 min-1
Basse (1) 0 - 450 min-1
Longueur totale 179 mm 149 mm
Tension nominale 10,8 V - 12 V CC max.
Poidsnet 1,1 - 1,2 kg 0,93 - 1,1 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationspeuventvariersuivantlespays.
• Lepoidspeutêtredifférentselonlesaccessoires,notammentlabatterie.Lesassociationslapluslégèreetla
pluslourde,conformémentàlaprocédureEPTA01/2014,sontindiquéesdansletableau.
Batterie et chargeur applicables
Batterie BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Chargeur DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
•
Certainschargeursetbatteriesrépertoriésci-dessuspeuventnepasêtredisponiblesselonlarégionoùvousrésidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autresbatteriesetchargeurspeutprovoquerdesblessureset/ouunincendie.
Utilisations
L’outilestconçupourperceretvisserdanslebois,le
métal et le plastique.
Bruit
NiveaudebruitpondéréAtypique,déterminéselon
EN62841-2-1:
Modèle DF333D
Niveau de pression sonore (LpA):70dB(A)oumoins
Incertitude(K):3dB(A)
Leniveaudebruitenfonctionnementpeutdépasser80dB(A).
Modèle DF033D
Niveau de pression sonore (LpA):70dB(A)oumoins
Incertitude(K):3dB(A)
Leniveaudebruitenfonctionnementpeutdépasser80dB(A).
AVERTISSEMENT : Portez un serre-tête
antibruit.
Vibrations
Valeurtotaledevibrations(sommedevecteurtriaxial)
déterminéeselonEN62841-2-1:
Modèle DF333D
Modedetravail:perçagedanslemétal
Émissiondevibrations(ah,D):2,5m/s2ou moins
Incertitude(K):1,5m/s2
Modèle DF033D
Modedetravail:perçagedanslemétal
Émissiondevibrations(ah,D):2,5m/s2ou moins
Incertitude(K):1,5m/s2
NOTE :Lavaleurd’émissiondevibrationsdéclarée
a été mesurée conformément à la méthode de test
standard et peut être utilisée pour comparer les outils
entre eux.
NOTE :Lavaleurd’émissiondevibrationsdéclarée
peut aussi être utilisée pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :L’émissiondevibrations
lors de l’usage réel de l’outil électrique peut être
différente de la valeur d’émission déclarée, suivant la
façon dont l’outil est utilisé.
AVERTISSEMENT : Les mesures de sécurité à
prendrepourprotégerl’utilisateurdoiventêtrebasées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
lescomposantesducycled’utilisation,commepar
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).

12 FRANÇAIS
Déclaration de conformité CE
Pour les pays européens uniquement
LadéclarationdeconformitéCEestfournieenAnnexe
Aàcemoded’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
et spécications qui accompagnent cet outil
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion,unincendieet/oudegravesblessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
tionnantsurbatterie(sanscordond’alimentation).
Consignes de sécurité pour
perceuse-visseuse sans l
1. Utilisez la ou les poignées auxiliaires, si l’outil
en possède. Toute perte de maîtrise de l’outil
comporteunrisquedeblessure.
2. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle l’accessoire de coupe
peut entrer en contact avec des ls cachés.
Lecontactdel’accessoiredecoupeavecunl
sous tension peut transmettre du courant dans les
piècesmétalliquesexposéesdel’outiletélectro-
cuter l’opérateur.
3. Tenez l’outil électrique par des surfaces de
prise isolées lorsque vous effectuez une tâche
au cours de laquelle la vis ou le boulon peut
entrer en contact avec des ls cachés. Le
contactdelavisouduboulonavecunlsousten-
sionpeuttransmettreducourantdanslespièces
métalliques exposées de l’outil et électrocuter
l’opérateur.
4. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve
en dessous de vous quand vous utilisez l’outil
en hauteur.
5. Tenez l’outil fermement.
6. Gardez les mains éloignées des pièces en
rotation.
7. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
8. Ne touchez pas le foret ou la pièce immédiate-
ment après l’exécution du travail ; ils peuvent
être extrêmement chauds et vous brûler la
peau.
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
10. Si le foret ne peut pas être desserré même
en ouvrant la mâchoire, utilisez des pinces
pour l’extirper.Lebordtranchantduforetrisque
devousblessersivousessayezdel’extirper
manuellement.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.

13 FRANÇAIS
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gencesspéciquesenmatièred’étiquetageet
d’emballagedoiventêtrerespectées.
Pourlapréparationdel’articleexpédié,ilest
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementationsnationalessusceptiblesd’être
plus détaillées.
Recouvrezlescontactsexposésavecduruban
adhésifoudurubandemasquageetemballezla
batteriedetellesortequ’ellenepuissepasbouger
dansl’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteriesdansdesproduitsnonconformespeut
provoquer un incendie, une chaleur excessive,
uneexplosionouunefuitedel’électrolyte.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine.L’utilisationdebatteriesdemarque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquerl’explosiondesbatteries,cequiprésenteun
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie. Si vous ne tenez pas fermement l’outil
etlabatterie,ilspeuventvousglisserdesmains,et
s’abîmerouvousblesser.
►Fig.1: 1.Voyantrouge2. Bouton 3. Batterie
Pourretirerlabatterie,faites-laglisserhorsdel’outil
toutenfaisantglisserleboutonàl’avantdelabatterie.
Pourmettreenplacelabatterie,alignezlalanguettesur
labatterieaveclarainuresurlecompartimentetinsé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
sefasseentendre.Silevoyantrougesurledessusdu
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible.Sinon,ellepourraittomberacciden-
tellementdel’outil,aurisquedevousblesseroude
blesserquelqu’unsetrouvantprèsdevous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Système de protection de la batterie
L’outilestéquipéd’unsystèmedeprotectiondela
batterie.Cesystèmecoupeautomatiquementlecou-
rant de l’outil pour prolonger la durée de service de la
batterie.
L’outil s’arrêtera automatiquement en cours d’utilisation
sil’outilet/oulabatteriesetrouvedansl’uneoul’autre
dessituationssuivantes:
Surcharge :
L’outilestutilisédemanièretellequ’ilconsommeun
courant anormalement élevé.
Danscecas,éteignezl’outiletarrêtezlatâcheayant
provoquélasurchargedel’outil.Puisrallumezl’outil
pour reprendre la tâche.
Sil’outilnedémarrepas,c’estquelabatterieasur-
chauffé.Danscecas,laissezlabatterierefroidiravant
de rallumer l’outil.
Faible tension de la batterie :
Lachargerestantedelabatterieesttropfaibleetl’outil
ne fonctionne pas. Si vous mettez l’outil sous tension,
le moteur redémarre, mais s’arrête rapidement. Le cas
échéant,retirezetrechargezlabatterie.

14 FRANÇAIS
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
►Fig.2: 1. Témoins 2.Boutondevérication
Appuyezsurleboutondevéricationsurlabatterie
pourindiquerlachargerestantedelabatterie.Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
NOTE : Selon les conditions d’utilisation et la tem-
pératureambiante,l’indicationpeutêtrelégèrement
différente de la capacité réelle.
Fonctionnement de la gâchette
►Fig.3: 1. Gâchette
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Ilsuftd’enclencherlagâchettepourdémarrerl’outil.
La vitesse de l’outil augmente à mesure que l’on accroît
lapressionexercéesurlagâchette.Pourl’arrêter,
relâchez la gâchette.
Allumage de la lampe avant
►Fig.4: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchezlagâchettepourallumerlalampe.La
lampe reste allumée tant que la gâchette est enclen-
chée.Lalampes’éteintenviron10secondesaprès
avoir relâché la gâchette.
NOTE : Retirez la saleté sur la lentille de la lampe
avecunchiffonsec.Prenezsoindenepaséraer
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
►Fig.5: 1. Levier de l’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outilpossèdeuninverseurquipermetdechanger
lesensderotation.Enfoncezlelevierdel’inverseur
ducôtéApourunerotationdanslesensdesaiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
Changement de vitesse
►Fig.6: 1. Levier de changement de vitesse
ATTENTION : Mettez toujours le levier de
changement de vitesse parfaitement sur la bonne
position.Enutilisantl’outilaveclelevierdechange-
ment de vitesse placé entre les côtés « 1 » et « 2 »,
vousrisqueriezd’abîmerl’outil.
ATTENTION : Ne déplacez pas le levier de
changement de vitesse pendant que l’outil tourne.
Vousrisqueriezd’abîmerl’outil.
Position du
levier
de chan-
gement de
vitesse
Vitesse Couple Tâche
applicable
1Faible Élevé Tâchedifcile
2Élevée Faible Tâche facile
Pourchangerdevitesse,mettezd’abordl’outilhors
tension. Sélectionnez le côté « 2 » pour une vitesse
élevée ou le côté « 1 » pour une vitesse lente avec
coupleélevé.Avantd’utiliserl’outil,assurez-vousquele
levierdechangementdevitessesetrouvesurlabonne
position.
Silavitessedel’outildiminueconsidérablementpen-
dant la tâche avec le réglage « 2 », faites glisser le
levier sur « 1 » et recommencez.

15 FRANÇAIS
Réglage du couple de serrage
►Fig.7: 1. Bague de réglage 2. Graduation 3.Flèche
Lecoupledeserragepeutêtreréglésurundes21niveauxentournantlabaguederéglage.Alignezlesgraduations
surlaèchedel’outil.Vouspouvezobteniruncoupledeserrageminimumensélectionnant1etuncouplemaximum
en sélectionnant l’indication .
L’engrenage glissera quand sera atteint le couple de serrage correspondant au numéro sélectionné de 1 à 20.
L’engrenage ne fonctionne pas sur l’indication .
Avantd’effectuerlevéritabletravail,faitesunessaidevissagedanslematériauenquestionoudansunmatériau
identique pour savoir quel est le niveau de couple de serrage requis pour ce travail particulier.
Vous trouverez ci-dessous une indication approximative de la relation entre la taille de vis et la graduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20
Vis mécanique M4 M5 M6
Visàbois Bois mou
(comme le
pin)
–ɸ3,5 x 22 ɸ4,1 x 38
Bois franc
(comme le
méranti)
–ɸ3,5 x 22 –
–ɸ4,1 x 38
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Installation ou retrait de l’embout de
vissage/foret
Pour le modèle DF333D (accessoire en option)
►Fig.8: 1. Manchon 2. Fermer 3. Ouvrir
Tournez le manchon dans le sens contraire des aiguilles
d’une montre pour ouvrir les mâchoires du mandrin.
Insérezl’emboutdevissage/foretàfonddansleman-
drin. Tournez le manchon dans le sens des aiguilles
d’unemontrepourserrerlemandrin.Pourretirerl’em-
boutdevissage/foret,tournezlemanchondanslesens
contraire des aiguilles d’une montre.
Installation ou retrait de l’embout de
vissage/embout à douille
Pour le modèle DF033D (accessoire en option)
►Fig.9
Utilisezexclusivementunemboutdevissage/emboutà
douilledotédelapartieàinsérerindiquéesurlagure.
N’utilisezaucunautreemboutdevissage/emboutàdouille.
NOTE :Ilestpossibled’utiliserdesemboutsdevis-
sagepeuprofonds(A=12mm,B=9mm)etprofonds
(A=17mm,B=14mm).
Pourinstallerl’emboutdevissage,tirezlemanchon
danslesensdelaècheetinsérezl’emboutdevissage
à fond dans le manchon.
Libérezensuitelemanchonpourxerl’emboutdevissage.
►Fig.10: 1.Emboutdevissage2. Manchon
Pourretirerl’emboutdevissage,tirezsurlemanchon
danslesensdelaècheetenlevezl’emboutde
vissage.
NOTE :Sil’emboutdevissagen’estpasinséréassez
profondément dans le manchon, celui-ci ne revient
pasàsapositiond’origineetl’emboutdevissage
nesetrouvepasbienxé.Danscecas,insérezà
nouveaul’emboutconformémentauxinstructions
ci-dessus.
NOTE :Aprèsavoirinsérél’emboutdevissage,assu-
rez-vousqu’ilestfermementxé.Nel’utilisezpass’il
sort du manchon.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
chet, xez-le toujours en place fermement avec la
vis. Sinon, le crochet pourrait se détacher de l’outil et
vousblesser.
►Fig.11: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet
de l’accrocher temporairement. Ce crochet s’installe
d’uncôtécommedel’autredel’outil.Pourinstallerle
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l’outil, puis serrez-le avec une
vis.Pourl’enlever,desserrezlavisetretirez-le.
Installation du support d’embout de
vissage
Accessoire en option
►Fig.12: 1.Supportd’emboutdevissage2.Embout
de vissage
Mettezlesupportd’emboutdevissagedanslapartie
saillante du pied de l’outil, d’un côté ou de l’autre, et
xez-leàl’aided’unevis.
Lorsquevousn’utilisezpasl’emboutdevissage,ran-
gez-ledansundessupportsd’emboutdevissage.Ils
peuventcontenirdesemboutsdevissaged’unelon-
gueur de 45 mm.

16 FRANÇAIS
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
voyantrougesurledessusduboutonestvisible,cela
signiequ’ellen’estpasbienverrouillée.Insérez-la
complètementjusqu’àcequelevoyantrougenesoit
plusvisible.Sinon,ellepourraittomberaccidentelle-
mentdel’outil,aurisquedevousblesseroudebles-
serquelqu’unsetrouvantprèsdevous.
ATTENTION : Lorsque la vitesse diminue
considérablement, réduisez la charge ou arrêtez
l’outil pour éviter de l’abîmer.
Tenez l’outil fermement en le saisissant d’une main par
lapoignéeetdel’autreparledessousdelabatterie,
anderésisteràlaforcedetorsion.
►Fig.13
Vissage
ATTENTION : Mettez la bague de réglage sur
un niveau de couple de serrage adapté au travail
à effectuer.
ATTENTION : Assurez-vous que l’embout de
vissage est inséré bien droit dans la tête de vis,
sinon vous risquerez d’abîmer la vis et/ou l’em-
bout de vissage.
Placezlapointedel’emboutdevissagedanslatêtede
vis et appliquez une pression sur l’outil. Faites démarrer
l’outil lentement, puis augmentez la vitesse graduel-
lement.Relâchezlagâchettedèsquel’engrenage
s’active.
NOTE :Lorsquevousinsérezunevisàbois,percez
d’abordunavant-troud’undiamètredu2/3decelui
de la vis. Cela facilitera le vissage et évitera que la
piècenesefende.
Perçage
Tournezd’abordlabaguederéglagedesortequela
èchepointeversl’indication .Procédezensuite
comme suit.
Perçage dans le bois
Lorsquevouspercezdanslebois,vousobtiendrezun
résultatoptimalavecunforetàboiséquipéd’unevisde
guidage. La vis de guidage facilite le perçage en entraî-
nantleforetdanslapièce.
Perçage dans le métal
Pourqueleforetneglissepasquandvouscommencez
à percer le trou, faites une entaille à l’aide d’un pointeau
et d’un marteau à l’emplacement prévu pour le trou.
Placezlapointeduforetdansl’entailleetcommencez
à percer.
Utilisezunlubriantdecoupepourpercerlesmétaux.
Seuls le fer et le laiton doivent être percés à sec.
ATTENTION
:Une pression excessive sur l’outil
n’accélèrera pas le perçage.Enfait,lapressionexces-
siveabîmeralapointeduforet,provoqueraunebaisse
de rendement de l’outil et réduira sa durée de service.
ATTENTION : Tenez l’outil fermement et
redoublez d’attention lorsque le foret commence
à sortir par la face opposée de la pièce.Unetrès
grandeforces’exercesurl’outil/foretlorsquecelui-ci
émerge sur la face opposée.
ATTENTION : Un foret coincé peut être retiré
en réglant simplement l’inverseur sur la rotation
inverse pour faire marche arrière. L’outil peut tou-
tefois faire brusquement marche arrière si vous
ne le tenez pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
ATTENTION : Si l’outil est utilisé de manière
continue jusqu’à ce que la batterie se décharge,
laissez-le reposer 15 minutes avant de poursuivre
le travail avec une batterie fraîchement chargée.
Utilisation de l’outil comme un
tournevis à main
►Fig.14
Mettez l’outil hors tension.
Déplacez le levier de l’inverseur sur la position neutre.
Tournezlabaguederéglagedesortequelaèche
pointe vers l’indication .
Tournez l’outil.
NOTE : Cette utilisation peut se révéler pratique pour
vérierlevissage.
NOTE : N’utilisez pas l’outil pour des tâches nécessi-
tantuneforceexcessive,commeleserragedebou-
lons ou le retrait de vis rouillées.
Utilisation de l’étui de type holster
Accessoire en option
ATTENTION : Lorsque vous utilisez l’étui de
type holster, retirez l’embout de vissage/foret de
l’outil.
ATTENTION : Mettez l’outil hors tension et
attendez qu’il s’arrête complètement avant de le
placer dans l’étui de type holster.
Veillez à fermer soigneusement l’étui de type
holster avec le bouton de l’étui pour qu’il retienne
fermement l’outil.
1. Passezuneceintureouunobjetsemblableparle
passantdel’étuidetypeholster.
►Fig.15: 1.Passantdel’étuidetypeholster
2. Ceinture
2. Placezl’outildansl’étuidetypeholsteretfer-
mez-leavecleboutondel’étui.
►Fig.16
►Fig.17
Vouspouvezgarderdeuxemboutsdevissagesur
l’avantdel’étuidetypeholster.

17 FRANÇAIS
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
PourassurerlaSÉCURITÉetlaFIABILITÉduproduit,
toute réparation, tout travail d’entretien ou de réglage
doivent être effectués par un centre d’entretien Makita
agréé,avecdespiècesderechangeMakita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
piècecomplémentairepeutcomporterunrisquede
blessure.N’utilisezlesaccessoiresoupiècescomplé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pourobtenirplusdedétailssurcesaccessoires,
contactez votre centre d’entretien local Makita.
• Forets
• Emboutsdevissage
• Emboutsàdouille
• Supportd’emboutdevissage
• Étuidetypeholster
• Étui de transport en plastique
• Crochet
• Batterie et chargeur Makita d’origine
NOTE : Il se peut que certains éléments de la liste
soientcomprisdansl’emballagedel’outilentant
qu’accessoiresstandard.Ilspeuventvarierd’unpays
à l’autre.

18 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DF333D DF033D
Bohrkapazitäten Stahl 10 mm
Holz 21 mm
Anzugskapazitäten Holzschraube 5,1 mm x 63 mm
Maschinenschraube M6
Leerlaufdrehzahl Hoch (2) 0 - 1.700 min-1
Niedrig (1) 0 - 450 min-1
Gesamtlänge 179 mm 149 mm
Nennspannung 10,8 V Gleichstrom - 12 V max.
Nettogewicht 1,1 - 1,2 kg 0,93 - 1,1 kg
• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen
FortschrittsohnevorherigeAnkündigungvorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
•
DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlichsein.Die
leichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelleangegeben.
Zutreffende Akkus und Ladegeräte
Akku BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Ladegerät DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.
WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-
welcherandererAkkusundLadegerätebestehtVerletzungs-und/oderBrandgefahr.
Vorgesehene Verwendung
DasWerkzeugistfürBohrenundSchraubeninHolz,
MetallundKunststoffvorgesehen.
Geräusch
TypischerA-bewerteterGeräuschpegelermitteltgemäß
EN62841-2-1:
Modell DF333D
Schalldruckpegel (LpA):70dB(A)oderweniger
Messunsicherheit(K):3dB(A)
DerGeräuschpegelkannwährenddesBetriebs80dB
(A)überschreiten.
Modell DF033D
Schalldruckpegel (LpA):70dB(A)oderweniger
Messunsicherheit(K):3dB(A)
DerGeräuschpegelkannwährenddesBetriebs80dB
(A)überschreiten.
WARNUNG: Einen Gehörschutz tragen.
Schwingungen
Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)
ermitteltgemäßEN62841-2-1:
Modell DF333D
Arbeitsmodus:BohreninMetall
Schwingungsemission (ah,D):2,5m/s2oder weniger
Messunsicherheit(K):1,5m/s2
Modell DF033D
Arbeitsmodus:BohreninMetall
Schwingungsemission (ah,D):2,5m/s2oder weniger
Messunsicherheit(K):1,5m/s2
HINWEIS:Derangegebene
SchwingungsemissionswertwurdeimEinklangmit
derStandardprüfmethodegemessenundkannfür
den Vergleich zwischen Werkzeugen herangezogen
werden.
HINWEIS:Derangegebene
Schwingungsemissionswertkannauchfüreine
VorbewertungdesGefährdungsgradsverwendet
werden.

19 DEUTSCH
WARNUNG: Die Schwingungsemission während
der tatsächlichen Benutzung des Werkzeugs kann
jenachderBenutzungsweisedesWerkzeugsvom
angegebenenEmissionswertabweichen.
WARNUNG:
IdentizierenSie
SicherheitsmaßnahmenzumSchutzdesBenutzersanhand
einer Schätzung des Gefährdungsgrads unter den tatsäch-
lichenBenutzungsbedingungen(unterBerücksichtigung
allerPhasendesArbeitszyklus,wiez.B.Ausschalt-und
LeerlaufzeitendesWerkzeugszusätzlichzurBetriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
DieEG-KonformitätserklärungistalsAnhangAindieser
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch.Eine
MissachtungderuntenaufgeführtenAnweisungen
kannzueinemelektrischenSchlag,Brandund/oder
schwerenVerletzungenführen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
DerAusdruck„Elektrowerkzeug“indenWarnhinweisen
beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku
(ohneKabel)betriebenesElektrowerkzeug.
Sicherheitswarnungen für
Akku-Bohrschrauber
1.
Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie)
mit dem Werkzeug geliefert wurde(n). Verlust der
KontrollekannPersonenschädenverursachen.
2.
Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Schneidwerkzeug verborgene Kabel kontaktiert.
BeiKontaktmiteinemStromführendenKabelkönnen
diefreiliegendenMetallteiledesElektrowerkzeugs
ebenfallsStromführendwerden,sodassder
Benutzer einen elektrischen Schlag erleiden kann.
3.
Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Befestigungselement verborgene Kabel kontaktiert.
BeiKontaktmiteinemStromführendenKabelkönnen
diefreiliegendenMetallteiledesElektrowerkzeugs
ebenfallsStromführendwerden,sodassderBenutzer
einen elektrischen Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
5. Halten Sie das Werkzeug mit festem Griff.
6.
Halten Sie Ihre Hände von rotierenden Teilen fern.
7. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
8. Vermeiden Sie eine Berührung des
Bohrereinsatzes oder des Werkstücks unmit-
telbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
9.
Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen,
um das Einatmen von Arbeitsstaub und
Hautkontakt zu verhüten. Befolgen Sie die
Sicherheitsdaten des Materiallieferanten.
10. Falls der Bohrereinsatz selbst durch Öffnen
der Futterbacken nicht gelöst werden kann,
ziehen Sie ihn mit einer Zange heraus. In
einem solchen Fall kann Herausziehen des
Bohrereinsatzes von Hand zu einer Verletzung
durchseinescharfeKanteführen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von
der strikten Einhaltung der Sicherheitsregeln für
das vorliegende Produkt abhalten. MISSBRAUCH
oder Missachtung der Sicherheitsvorschriften in
dieser Anleitung können schwere Verletzungen
verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2)
Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.

20 DEUTSCH
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
FürkommerzielleTransporte,z.B.durch
DritteoderSpediteure,müssenbesondere
AnforderungenzuVerpackungundEtikettierung
beachtetwerden.
ZurVorbereitungdeszutransportierenden
ArtikelsisteineBeratungdurcheinenExpertenfür
Gefahrenguterforderlich.BittebeachtenSiemög-
licherweiseausführlicherenationaleVorschriften.
ÜberklebenoderverdeckenSieoffeneKontakte,
undverpackenSiedenAkkuso,dassersichin
derVerpackungnichtumherbewegenkann.
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten.DasEinsetzen
derAkkusinnichtkonformeProduktekannzu
einemBrand,übermäßigerHitzebildung,einer
ExplosionoderAuslaufenvonElektrolytführen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-AkkusodervonAkkus,dieabgeändert
wordensind,kannzumBerstendesAkkusund
darausresultierendenBränden,Personenschäden
undBeschädigungführen.Außerdemwirddadurch
dieMakita-GarantiefürdasMakita-Werkzeugund
-Ladegerätungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass
das Werkzeug ausgeschaltet und der Akku abge-
nommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT:
Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT: Halten Sie das Werkzeug und
den Akku beim Anbringen oder Abnehmen
des Akkus sicher fest. Wenn Sie das Werkzeug
unddenAkkunichtsicherfesthalten,können
sie Ihnen aus der Hand rutschen, was zu einer
BeschädigungdesWerkzeugsunddesAkkusundzu
Körperverletzungenführenkann.
►Abb.1: 1.RoteAnzeige2.Knopf3.Akku
ZiehenSiedenAkkuzumAbnehmenvomWerkzeugab,wäh-
rendSiedenKnopfanderVorderseitedesAkkusverschieben.
RichtenSiezumAnbringendesAkkusdessen
FührungsfederaufdieNutimGehäuseaus,undschie-
benSiedenAkkuhinein.SchiebenSieihnvollständig
ein,bisermiteinemhörbarenKlickeneinrastet.Falls
dieroteAnzeigeanderOberseitedesKnopfessichtbar
ist,istderAkkunichtvollständigverriegelt.
VORSICHT:
Schieben Sie den Akku stets bis zum
Anschlag ein, bis die rote Anzeige nicht mehr sichtbar
ist.AnderenfallskannerausdemWerkzeugherausfallen
undSieoderumstehendePersonenverletzen.
VORSICHT:
Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus.FallsderAkkunichtrei-
bungsloshineingleitet,isternichtrichtigausgerichtet.
Akku-Schutzsystem
DasWerkzeugistmiteinemAkku-Schutzsystemausgestattet.
DiesesSystemschaltetdieStromversorgungdesMotors
automatischab,umdieAkku-Lebensdauerzuverlängern.
DasWerkzeugschaltetsichwährenddesBetriebs
automatischab,wennWerkzeugund/oderAkkueiner
derfolgendenBedingungenunterliegen:
Überlastung:
DasWerkzeugwirdaufeineWeisebenutzt,dieeine
ungewöhnlichhoheStromaufnahmebewirkt.
Schalten Sie in dieser Situation das Werkzeug aus,
undbrechenSiedieArbeitab,dieeineÜberlastung
des Werkzeugs verursacht hat. Schalten Sie dann das
Werkzeug wieder ein, um neu zu starten.
FallsdasWerkzeugnichtstartet,istderAkkuüberhitzt.
LassenSiedenAkkuindieserSituationabkühlen,
bevorSiedasWerkzeugwiedereinschalten.
Niedrige Akkuspannung:
DieAkku-Restkapazitätistzuniedrig,unddas
Werkzeug funktioniert nicht. Wenn Sie das Werkzeug
einschalten,läuftderMotorwiederan,bleibtaberbald
daraufstehen.NehmenSieindieserSituationdenAkku
ab,undladenSieihnauf.
This manual suits for next models
2
Table of contents
Languages:
Other Makita Drill manuals

Makita
Makita 6207D Manual

Makita
Makita DF331DSAE User manual

Makita
Makita GFD01 User manual

Makita
Makita DA4030 User manual

Makita
Makita DHP481 User manual

Makita
Makita DDF343 User manual

Makita
Makita M8103 User manual

Makita
Makita DF002GZ User manual

Makita
Makita DHP458 User manual

Makita
Makita DHP480Z User manual

Makita
Makita DA6300 User manual

Makita
Makita DA301D User manual

Makita
Makita DA30ID User manual

Makita
Makita HP1630 User manual

Makita
Makita BDF459RFJ User manual

Makita
Makita DDA341 User manual

Makita
Makita DHP482 User manual

Makita
Makita DP3002 User manual

Makita
Makita BHP446 User manual

Makita
Makita BHP441 User manual
