Makita M0800 User manual

M0800
M0801
EN Hammer Drill INSTRUCTION MANUAL 3
ZHCN 冲击电钻 使用说明书 8
ID Bor Palu PETUNJUK PENGGUNAAN 13
MS Gerudi Tukul MANUAL ARAHAN 18
VI
Máy Khoan Búa Cầm Tay
Hoạt Động Bằng Động Cơ
Điện
TÀI LIỆU HƯỚNG DẪN 23
TH   28

1
2

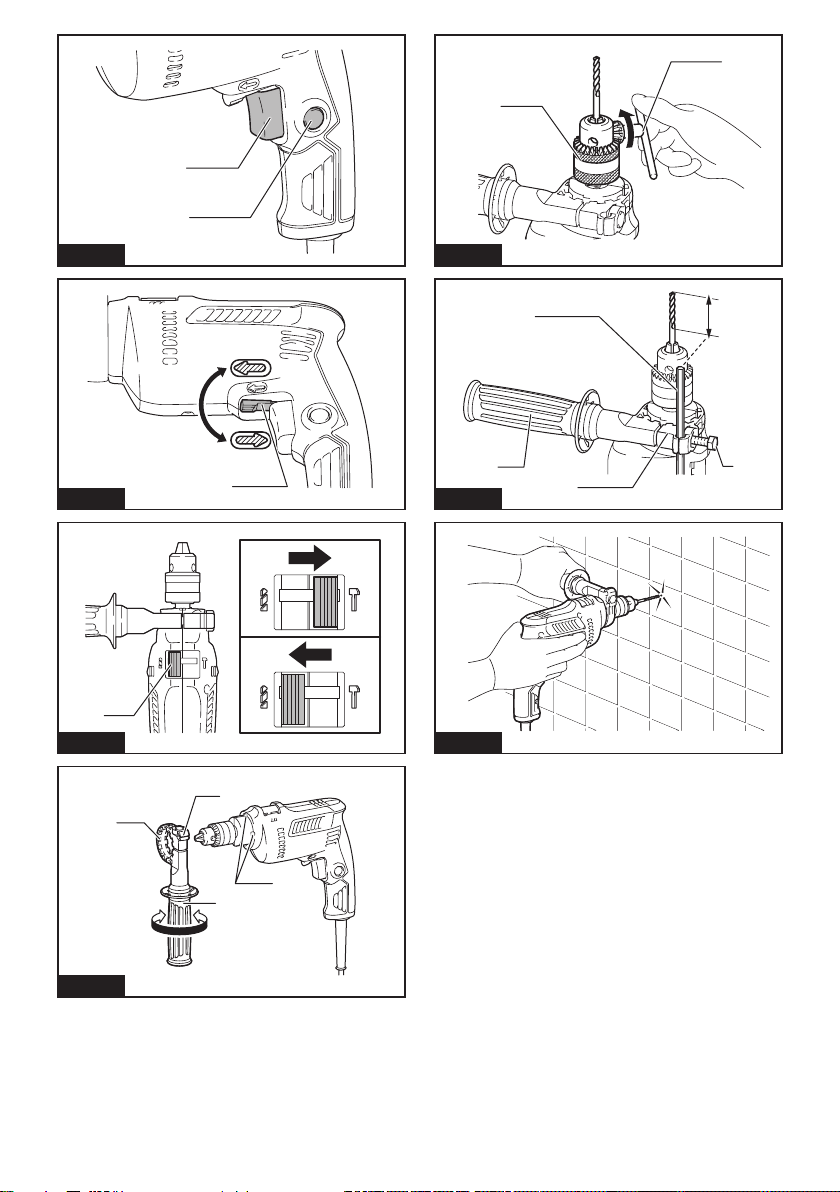

Fig.1
A
B
1
Fig.2
1
Fig.3
2
1
3
56
4
Fig.4
1
2
Fig.5
1
2
3
4
Fig.6
Fig.7
2

3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: M0800 M0801
Capacities Concrete 10 mm 16 mm
Steel 10 mm 13 mm
Wood 20 mm
No load speed 0 - 3,200 min-1
Blows per minute 0 - 48,000 min-1
Overall length 254 mm 261 mm
Net weight 1.6 kg 1.7 kg
Safety class /II
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• WeightaccordingtoEPTA-Procedure01/2014
Symbols
Thefollowingsshowthesymbolswhichmaybeused
for the equipment. Be sure that you understand their
meaningbeforeuse.
Read instruction manual.
DOUBLEINSULATION
OnlyforEUcountries
Donotdisposeofelectricequipment
together with household waste material! In
observanceoftheEuropeanDirective,on
WasteElectricandElectronicEquipment
and its implementation in accordance with
national law, electric equipment that have
reachedtheendoftheirlifemustbecol-
lected separately and returned to an envi-
ronmentallycompatiblerecyclingfacility.
Intended use
Thetoolisintendedforimpactdrillinginbrick,concrete
and stone as well as for drilling without impact in wood,
metal, ceramic and plastic.
Power supply
Thetoolshouldbeconnectedonlytoapowersupplyof
the same voltage as indicated on the nameplate, and
canonlybeoperatedonsingle-phaseACsupply.They
aredouble-insulatedandcan,therefore,alsobeused
from sockets without earth wire.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm“powertool”inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust.Powertoolscreatesparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool.Distractionscancause
you to lose control.
Electrical safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodiedplugsandmatchingoutletswill
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators.Thereisanincreasedriskofelec-
tricshockifyourbodyisearthedorgrounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.

4ENGLISH
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts.Damagedorentangledcords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use.Useof
acordsuitableforoutdoorusereducestheriskof
electric shock.
6. If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.UseofanRCDreduces
the risk of electric shock.
7. Use of power supply via an RCD with a rated
residual current of 30 mA or less is always
recommended.
8. Power tools can produce electromagnetic
elds (EMF) that are not harmful to the user.
However, users of pacemakers and other similar
medical devices should contact the maker of their
deviceand/ordoctorforadvicebeforeoperating
this power tool.
9. Do not touch the power plug with wet hands.
10. If the cord is damaged, have it replaced by the
manufacturer or his agent in order to avoid a
safety hazard.
Personal safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication.Amomentofinattentionwhileoperating
powertoolsmayresultinseriouspersonalinjury.
2. Use personal protective equipment. Always
wear eye protection.Protectiveequipmentsuch
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
willreducepersonalinjuries.
3. Prevent unintentional starting. Ensure the
switch is in the o󰀨-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
yourngerontheswitchorenergisingpowertools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on.Awrenchorakeyleft
attached to a rotating part of the power tool may
resultinpersonalinjury.
5. Do not overreach. Keep proper footing and
balance at all times.Thisenablesbettercontrol
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts.Looseclothes,jewelleryor
longhaircanbecaughtinmovingparts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.Useof
dust collection can reduce dust-related hazards.
8. Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles.Acarelessaction
cancausesevereinjurywithinafractionofa
second.

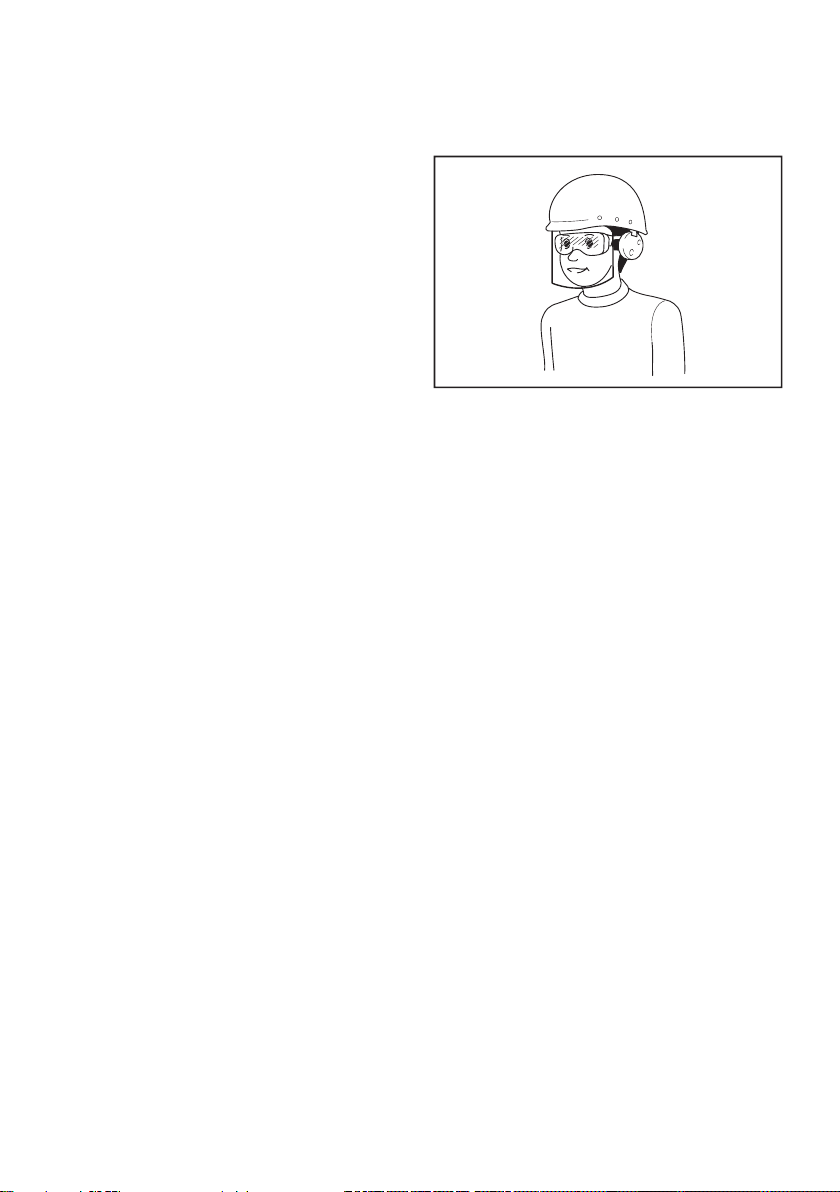

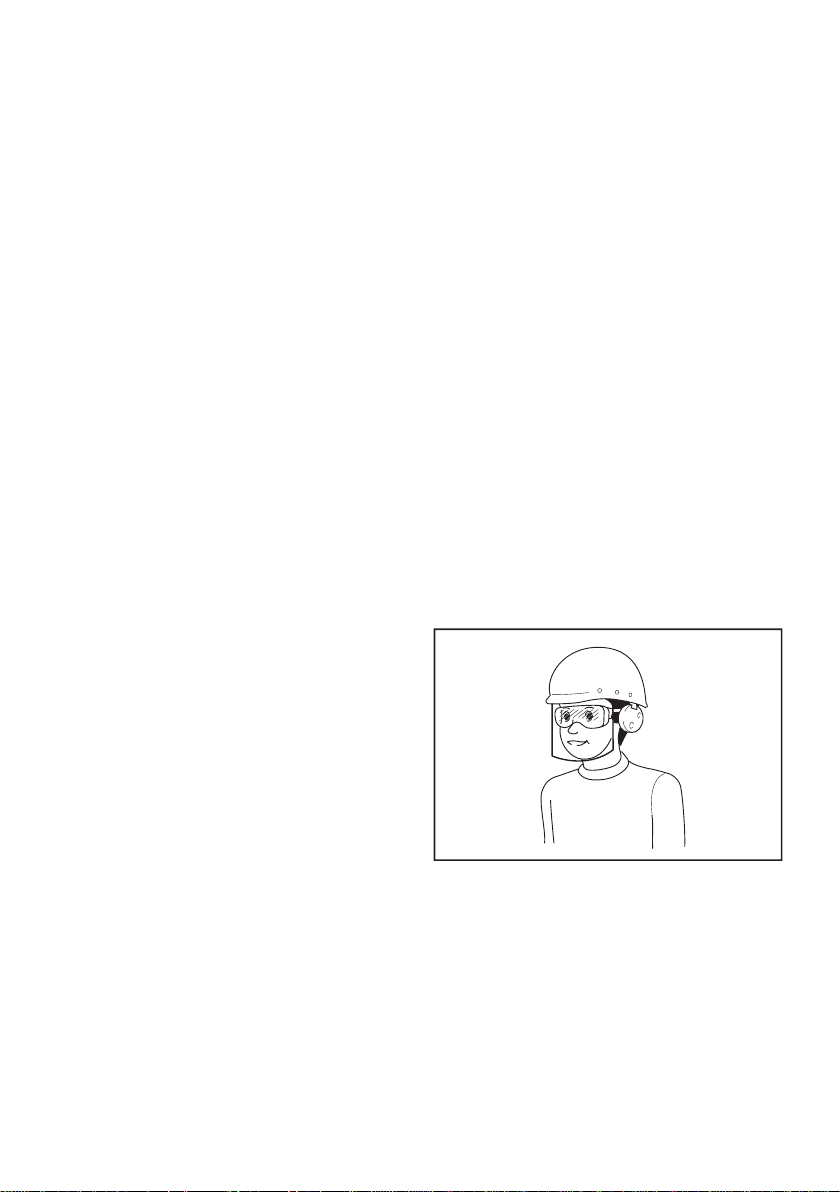

9. Always wear protective goggles to protect
your eyes from injury when using power tools.
The goggles must comply with ANSI Z87.1 in
the USA, EN 166 in Europe, or AS/NZS 1336
in Australia/New Zealand. In Australia/New
Zealand, it is legally required to wear a face
shield to protect your face, too.
It is an employer's responsibility to enforce
the use of appropriate safety protective equip-
ments by the tool operators and by other per-
sons in the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application.Thecorrect
powertoolwilldothejobbetterandsaferatthe
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and o󰀨.Anypowertoolthatcannot
becontrolledwiththeswitchisdangerousand
mustberepaired.
3. Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing power
tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool.Powertoolsaredangerousinthe
hands of untrained users.
5. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition that
may a󰀨ect the power tool’s operation. If dam-
aged, have the power tool repaired before use.
Manyaccidentsarecausedbypoorlymaintained
power tools.
6. Keep cutting tools sharp and clean.Properly
maintained cutting tools with sharp cutting edges
arelesslikelytobindandareeasiertocontrol.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed.Useofthepowertool
foroperationsdi󰀨erentfromthoseintendedcould
result in a hazardous situation.

5ENGLISH
8. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unexpected
situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled.Theentangle-
ment of cloth work gloves in the moving parts may
resultinpersonalinjury.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts.Thiswillensurethatthesafetyofthepower
tool is maintained.
2. Follow instruction for lubricating and chang-
ing accessories.
Hammer drill safety warnings
Safety instructions for all operations
1. Wear ear protectors when impact drilling.
Exposuretonoisecancausehearingloss.
2. Use the auxiliary handle(s).Lossofcontrolcan
causepersonalinjury.
3. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden wir-
ing or its own cord. Cutting accessory contacting
a“live”wiremaymakeexposedmetalpartsofthe
powertool“live”andcouldgivetheoperatoran
electric shock.
4. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
5. Hold the tool rmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
10. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
Safety instructions when using long drill bits
1. Never operate at higher speed than the max-
imum speed rating of the drill bit.Athigher
speeds,thebitislikelytobendifallowedtorotate
freely without contacting the workpiece, resulting
inpersonalinjury.
2. Always start drilling at low speed and with the
bit tip in contact with the workpiece.Athigher
speeds,thebitislikelytobendifallowedtorotate
freely without contacting the workpiece, resulting
inpersonalinjury.
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bendcausingbreakageorlossofcontrol,resulting
inpersonalinjury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before adjusting or
checking function on the tool.
Switch action
WARNING: Before plugging in the tool,
always check to see that the switch trigger actu-
ates properly and returns to the “OFF” position
when released.
►Fig.1: 1. Switch trigger 2.Lockbutton
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger, push
inthelockbuttonandthenreleasetheswitchtrigger.
Tostopthetoolfromthelockedposition,pulltheswitch
trigger fully, then release it.
CAUTION: Switch can be locked in “ON” posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in “ON”
position and maintain rm grasp on tool.
Reversing switch action
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: If the switch trigger can not be
depressed, check to see that the reversing switch
is fully set to the position (A side) or the posi-
tion (B side).
►Fig.2: 1. Reversing switch lever
Thistoolhasareversingswitchtochangethedirec-
tion of rotation. Move the reversing switch lever to the
position (Aside)forclockwiserotationortotheposi-
tion (B side) for counterclockwise rotation.

6ENGLISH
Selecting the action mode
CAUTION: Always slide the action mode
changing lever all the way to your desired mode
position. If you operate the tool with the lever posi-
tionedhalfwaybetweenthemodesymbols,thetool
maybedamaged.
►Fig.3: 1.Actionmodechanginglever
Thistoolhasanactionmodechanginglever.Forrota-
tion with hammering, slide the action mode changing
lever to the right ( symbol).Forrotationonly,slidethe
action mode changing lever to the left ( symbol).
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before carrying out
any work on the tool.
Installing side grip (auxiliary handle)
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before installing or
removing the side grip.
►Fig.4: 1.Gripbase2.Teeth3. Side grip (auxiliary
handle) 4.Protrusion5.Loosen6.Tighten
Alwaysusethesidegriptoensureoperatingsafety.
Installthesidegripsothattheteethonthegriptin
betweentheprotrusionsonthetoolbarrel.Thentighten
thegripbyturningclockwiseatthedesiredposition.It
maybeswung360°soastobesecuredatanyposition.
Installing or removing drill bit
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before installing or
removing the drill bit.
►Fig.5: 1.Drillchuck2. Chuck key
Toinstallthedrillbit,placeitinthedrillchuckasfaras
itwillgo.Tightenthechuckbyhand.Placethechuck
key in each of the three holes and tighten clockwise. Be
sure to tighten all three chuck holes evenly.
Toremovethedrillbit,turnthedrillchuckkeycounter-
clockwiseinjustonehole,thenloosenthechuckby
hand.
Afterusingthechuckkey,besuretoreturnittothe
original position.
Depth gauge (country specic)
►Fig.6: 1. Side grip 2.Depthgauge3.Gripbase
4.Hexbolt
Thedepthgaugeisconvenientfordrillingholesof
uniformdepth.Installthedepthgaugebythefollowing
sequence.
1. Turnthesidegripcounterclockwisetoloosenthe
hexbolt.
2. Insertthedepthgaugeandadjustthedepthof
hole.
3. Turnthesidegripclockwisesothatthedepth
gaugeandthegripbasearexedonthetool
completely.
NOTE: The depth gauge cannot be used at the
position where the depth gauge strikes against
the tool body.
OPERATION
CAUTION: Always use the side grip (auxiliary
handle) and rmly hold the tool by both side grip
and switch handle during operations.
►Fig.7
Hammer drilling operation
CAUTION:Thereistremendousandsudden
twistingforceexertedonthetool/drillbitatthetimeof
holebreak-through,whentheholebecomesclogged
with chips and particles, or when striking reinforcing
rodsembeddedintheconcrete.Always use the side
grip (auxiliary handle) and rmly hold the tool by
both side grip and switch handle during opera-
tions. Failure to do so may result in the loss of control
ofthetoolandpotentiallysevereinjury.
When drilling in concrete, granite, tile, etc., slide the
action mode changing lever to the position of symbol
touse“rotationwithhammering”action.Besuretouse
atungsten-carbidetippeddrillbit.Donotapplymore
pressurewhentheholebecomescloggedwithchipsor
particles. Instead, run the tool at an idle, then remove
thedrillbitpartiallyfromthehole.Byrepeatingthis
severaltimes,theholewillbecleanedout.
Afterdrillingthehole,usetheblow-outbulbtocleanthe
dust out of the hole.

7ENGLISH
Drilling operation
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressure will only serve to damage the tip of your drill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
When drilling in wood, metal or plastic materials,
slide the action mode changing lever to the position
of symboltouse“rotationonly”action.
Drilling in wood
Whendrillinginwood,thebestresultsareobtained
withwooddrillsequippedwithaguidescrew.Theguide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and unplugged before attempting to
perform inspection or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,repairs,
carbonbrushinspectionandreplacement,anyother
maintenanceoradjustmentshouldbeperformedby
MakitaAuthorizedorFactoryServiceCenters,always
using Makita replacement parts.

8
中文简体
中文简体 (原本)
规格
型号： M0800 M0801
能力 混凝土 10 mm 16 mm
钢材 10 mm 13 mm
木材 20 mm
空载速度 0 - 3,200 r/min
每分钟锤击数 0 - 48,000 /min
长度 254 mm 261 mm
净重 1.6 kg 1.7 kg
安全等级 /II
•生产者保留变更规格不另行通知之权利。
•规格可能因销往国家之不同而异。
•重量符合EPTA-Procedure01/2014
符号
以下显示本设备可能会使用的符号。在使用
工具之前，请务必理解其含义。
阅读使用说明书。
II类工具
仅限于欧盟国家
请勿将电气设备与家庭普通
废弃物一同丢弃！请务必遵
守欧洲关于废弃电子电气设
备的指令，根据各国法律
法规执行。达到使用寿命的
电气设备必须分类回收至
符合环境保护规定的再循环
机构。
用途
本工具用于在砖块、混凝土和石头中的冲击
钻孔以及在木材、金属、陶瓷和塑料中的无
冲击钻孔。
电源
本工具只可连接电压与铭牌所示电压相同的
电源，且仅可使用单相交流电源。本工具双
重绝缘，因此也可用于不带接地线的插座。
电动工具通用安全警告
警告： 阅读随电动工具提供的所有安
全警告、说明、图示和规定。不遵照以
下所列说明会导致电击、着火和／或严重
伤害。
保存所有警告和说明书以备
查阅。
警告中的术语“电动工具”是指市电驱动
（有线）电动工具或电池驱动（无线）电动
工具。
工作场地的安全
1. 保持工作场地清洁和明亮。杂乱和黑暗
的场地会引发事故。
2. 不要在易爆环境，如有易燃液体、气体
或粉尘的环境下操作电动工具。电动工
具产生的火花会点燃粉尘或气体。
3. 操作电动工具时，远离儿童和旁观
者。注意力不集中会使你失去对工具的
控制。
电气安全
1. 电动工具插头必须与插座相配。绝不能
以任何方式改装插头。需接地的电动工
具不能使用任何转换插头。未经改装的
插头和相配的插座将降低电击风险。
2. 避免人体接触接地表面，如管道、散热
片和冰箱。如果你身体接触接地表面会
增加电击风险。

9
中文简体
3. 不得将电动工具暴露在雨中或潮湿环境
中。水进入电动工具将增加电击风险。
4. 不得滥用软线。绝不能用软线搬运、拉
动电动工具或拔出其插头。使软线远离
热源、油、锐边或运动部件。受损或缠
绕的软线会增加电击风险。
5. 当在户外使用电动工具时，使用适合户
外使用的延长线。适合户外使用的电线
将降低电击风险。
6. 如果无法避免在潮湿环境中操作电动工
具，应使用带有剩余电流装置（RCD）
保护的电源。RCD的使用可降低电击
风险。
7. 始终建议通过额定剩余电流为30 mA或
以下的RCD来使用电源。
8. 电动工具会产生对用户无害的电磁场
（EMF）。但是，起搏器和其他类似
医疗设备的用户应在操作本电动工具
前咨询其设备的制造商和／或医生寻求
建议。
9. 请勿用湿手触摸电源插头。
10. 如果导线破损，则由制造商或其代理商
更换以避免安全隐患。
人身安全
1. 保持警觉，当操作电动工具时关注所从
事的操作并保持清醒。当你感到疲倦，
或在有药物、酒精或治疗反应时，不要
操作电动工具。在操作电动工具时瞬间
的疏忽会导致严重人身伤害。
2. 使用个人防护装置。始终佩戴护目镜。
防护装置，诸如适当条件下使用防尘面
具、防滑安全鞋、安全帽、听力防护等
装置能减少人身伤害。
3. 防止意外起动。在连接电源和/或电池
包、拿起或搬运工具前确保开关处于关
断位置。手指放在开关上搬运工具或开
关处于接通时通电会导致危险。
4. 在电动工具接通之前，拿掉所有调节钥
匙或扳手。遗留在电动工具旋转零件上
的扳手或钥匙会导致人身伤害。
5. 手不要过分伸展。时刻注意立足点和身
体平衡。这样能在意外情况下能更好地
控制住电动工具。
6. 着装适当。不要穿宽松衣服或佩戴饰
品。让你的头发和衣服远离运动部件。
宽松衣服、佩饰或长发可能会卷入运动
部件。
7. 如果提供了与排屑、集尘设备连接用的
装置，要确保其连接完好且使用得当。
使用集尘装置可降低尘屑引起的危险。
8. 不要因为频繁使用工具而产生的熟悉感
而掉以轻心，忽视工具的安全准则。某
个粗心的动作可能在瞬间导致严重的
伤害。
9. 使用电动工具时请始终佩带护目镜以
免伤害眼睛。护目镜须符合美国ANSI
Z87.1、欧洲EN 166或者澳大利亚／新
西兰的AS/NZS 1336的规定。在澳大
利亚／新西兰，法律要求佩带面罩保护
脸部。
雇主有责任监督工具操作者和其他近工
作区域人员佩带合适的安全防护设备。
电动工具使用和注意事项
1. 不要勉强使用电动工具，根据用途使用
合适的电动工具。选用合适的按照额定
值设计的电动工具会使你工作更有效、
更安全。
2. 如果开关不能接通或关断电源，则不能
使用该电动工具。不能通过开关来控制
的电动工具是危险的且必须进行修理。
3. 在进行任何调节、更换附件或贮存电动
工具之前，必须从电源上拔掉插头和/或
卸下电池包（如可拆卸）。这种防护性
的安全措施降低了电动工具意外起动的
风险。
4. 将闲置不用的电动工具贮存在儿童所及
范围之外，并且不允许不熟悉电动工具
和不了解这些说明的人操作电动工具。
电动工具在未经培训的使用者手中是危
险的。
5. 维护电动工具及其附件。检查运动部件
是否调整到位或卡住，检查零件破损情
况和影响电动工具运行的其他状况。如
有损坏，应在使用前修理好电动工具。
许多事故是由维护不良的电动工具引
发的。
6. 保持切削刀具锋利和清洁。维护良好地
有锋利切削刃的刀具不易卡住而且容易
控制。

10
中文简体
7. 按照使用说明书，并考虑作业条件和要
进行的作业来选择电动工具、附件和工
具的刀头等。将电动工具用于那些与其
用途不符的操作可能会导致危险情况。
8. 保持手柄和握持表面干燥、清洁，不得
沾有油脂。在意外的情况下，湿滑的
手柄不能保证握持的安全和对工具的
控制。
9. 使用本工具时，请勿佩戴可能会缠结的
布质工作手套。布质工作手套卷入移动
部件可能会造成人身伤害。
维修
1. 由专业维修人员使用相同的备件维修电
动工具。这将保证所维修的电动工具的
安全。
2. 上润滑油及更换附件时请遵循本说明书
指示。
冲击电钻使用安全警告
所有操作的安全注意事项
1. 使用冲击电钻时要戴好耳罩。暴露在噪
声中会引起听力损伤。
2. 使用辅助手柄。失控会造成人身伤害。
3. 当进行作业时切割附件可能会接触到隐
藏的电线或自身的电线，请握住电动
工具的绝缘抓握表面。切割附件接触
到“带电”的电线时，电动工具上曝露
的金属部分可能也会“带电”，并使操
作者触电。
4. 请务必确保立足稳固。在高处使用工具
时确保下方无人。
5. 需用双手握紧工具。
6. 手应远离旋转的部件。
7. 运行中的工具不可离手放置。只可在手
握工具的情况下操作工具。
8. 操作之后，请勿立刻触摸钻头或工件，
因为它们可能会非常烫而导致烫伤
皮肤。
9. 某些材料含有有毒化学物质。小心不要
吸入粉尘，并避免皮肤接触。遵循材料
供应商的安全提示。
10. 如果打开卡爪依然无法拧松钻头，请使
用虎钳将其拉出。在这种情况下，徒手
拉出钻头会因尖锐的边缘受伤。
使用长钻头时的安全注意事项
1. 操作时的速度切勿高于钻头的额定速
度。在高速状态下，如果让钻头不接触
工件空转，则钻头可能会弯曲，造成人
身伤害。
2. 务必以低速开始钻孔，并将钻头的端部
与工件接触。在高速状态下，如果让
钻头不接触工件空转，则钻头可能会弯
曲，造成人身伤害。
3. 只在与钻头对齐的位置施加压力，切勿
过度施压。否则钻头可能弯曲导致破损
或失控，造成人身伤害。
请保留此说明书。
警告： 请勿为图方便或因对产品足够
熟悉（由于重复使用而获得的经验）而不
严格遵循相关产品安全规则。使用不当或
不遵循使用说明书中的安全规则会导致严
重的人身伤害。
功能描述
小心： 在调节或检查工具功能之前，
请务必关闭工具电源开关并拔下电源
插头。
开关操作
警告： 插上工具电源插头之前，请务
必确认开关扳机能够正常工作，松开时能
回到“OFF”（关闭）位置。
►图片1: 1. 开关扳机 2. 锁止按钮
启动工具时，只要扣动开关扳机即可。随着
在开关扳机上施加压力的增大，工具速度会
提高。松开开关扳机工具即停止。
连续操作时，请扣动开关扳机并按下锁定按
钮，然后松开开关扳机。要从锁定位置停止
工具时，可将开关扳机扣到底，然后松开。
小心： 长时间使用时，可将开关锁定
在“ON”（开启）位置，使操作更加舒
适。将工具锁定在“ON”（开启）位置时
请小心，务必牢固抓握工具。

11
中文简体
反转开关的操作
小心： 操作前请务必确认工具的旋转
方向。
小心： 只有当工具完全停止转动后方
可使用反转开关。如果在工具停止之前改
变旋转方向，可能会损坏工具。
小心： 若开关扳机无法扣动，请检
查反转开关是否完全拨在 位置（A侧）
或位置（B侧）。
►图片2: 1. 反转切换柄
本工具设有反转开关，可改变旋转方向。将
反转切换柄拨至 位置（A侧）可进行顺时
针旋转；拨至 位置（B侧）可进行逆时针
旋转。
选择动作模式
小心： 请务必将动作模式变换杆向需
要的模式位置滑动到底。如果将变换杆滑
动到中途位置便操作工具，则有可能使工
具损坏。
►图片3: 1. 动作模式变换杆
本工具带有动作模式变换杆。需要旋转并作
冲击动作时，请将动作模式变换杆滑动到右
边（ 符号）。仅需要旋转时，可将动作模
式变换杆滑动到左边（ 符号）。
装配
小心： 对工具进行任何装配操作前请
务必确认机器已关闭且已拔下电源插头。
安装侧把手（辅助手柄）
小心： 安装或拆卸侧把手之前，请务
必关闭工具电源并拔下插头。
►图片4: 1. 把手基座 2. 齿3. 侧把手
（辅助手柄） 4. 凸起部分 5. 拧
松6. 拧紧
请务必使用侧把手以保证操作安全。安装侧
把手时，请将把手的齿嵌入工具的凸起之
间。然后顺时针旋紧把手至适当位置。把手
可以360°旋转到任何一面，因此可以固定在
任何位置。
安装或拆卸钻头
小心： 在安装或拆下钻头之前，请务
必确认已经关闭工具电源并且已将电源插
头拔下。
►图片5: 1. 钻机卡盘 2. 卡盘键
安装钻头时，应将钻头装入钻机卡盘，尽量
将其推到底。用手旋紧卡盘。将卡盘键依次
放入三个孔中并顺时针旋紧。请务必均匀旋
紧三个卡盘孔。
拆下钻头时，将钻机卡盘键插入一个孔中并
逆时针旋转，然后用手拧松卡盘。
用完卡盘键后，请务必将其放回原位。
深度规（规格因国家而异）
►图片6: 1. 侧把手 2. 深度规 3. 把手基座
4. 六角螺栓
深度规便于确保钻孔深度的统一。请按照以
下步骤安装深度规。
1. 逆时针转动侧把手以拧松六角螺栓。
2. 插入深度规并调整孔深。
3. 顺时针转动侧把手以将深度规和把手基
座完全固定至工具。
注： 如操作位置会造成深度规撞击机身，
则请勿使用深度规。
操作
小心： 操作期间，请务必同时抓牢侧
把手（辅助手柄）和开关手柄，紧紧握住
工具。
►图片7
冲击钻孔操作
小心： 钻穿时若钻孔被碎片或粉屑堵
塞或冲击到混凝土中的钢筋，工具／钻头
会受到极大的突然扭力。操作期间，请务
必同时抓牢侧把手（辅助手柄）和开关手
柄，紧紧握住工具。否则可能造成工具失
控和严重伤害。

12
中文简体
在混凝土、花岗岩、砖瓦等材料上钻孔时，
请将动作模式变换杆滑动到 符号的位置，
然后使用“旋转＋冲击”动作。请务必使用
碳化钨钻头。当钻孔被碎屑或碎片堵塞时，
切勿过度用力。相反，请怠速旋转工具，然
后逐渐从孔中取出钻头。重复此操作数次之
后，钻孔将被清理干净。
钻孔后用吹气球清除孔眼中的尘土。
钻孔操作
小心： 过分用力按压工具并不会提高
钻孔效率。事实上，过大的压力只会损坏
钻头尖，降低工具性能，缩短工具使用
寿命。
小心： 钻头即将钻穿工件时需握紧工
具，注意力集中。钻穿时工具／钻头会受
到极大的突然扭力。
小心： 取出卡住的钻头时，只需将反
转开关设为反向旋转便可退出工具。但如
果不紧紧握住工具，工具可能突然退出。
小心： 请务必用虎钳或类似夹紧装置
固定工件。
在木材、金属或塑料材料上钻孔时，请将
动作模式变换杆滑动到 符号的位置，使
用“旋转”动作。
在木材上钻孔
在木材上钻孔时，使用带有前导螺丝的木材
用钻头将获得最佳效果。这种前导螺丝可令
钻孔操作更加轻松。
在金属上钻孔
开始钻孔时，为了防止钻头打滑，可用一尖
冲头和锤子在金属板上想要钻孔的地方打
一痕记。将钻头尖端放入凹痕，然后开始
钻孔。
在金属上钻孔时请使用切割油。但在铁和铜
材料上钻孔时应干钻。
保养
小心： 检查或保养工具之前，请务必
关闭工具电源开关并拔下插头。
注意： 切勿使用汽油、苯、稀释剂、酒
精或类似物品清洁工具。否则可能会导致
工具变色、变形或出现裂缝。
为了保证产品的安全性与可靠性，任何维
修、碳刷检查、更换部件或其它维修保养
工作需由Makita（牧田）授权或工厂服务
中心完成。务必使用Makita（牧田）的替换
部件。

13 BAHASA INDONESIA
BAHASA INDONESIA (Petunjuk Asli)
SPESIFIKASI
Model: M0800 M0801
Kapasitas Beton 10 mm 16 mm
Baja 10 mm 13 mm
Kayu 20 mm
Kecepatantanpabeban 0 - 3.200 min-1
Hembusanpermenit 0 - 48.000 min-1
Panjangkeseluruhan 254 mm 261 mm
Beratbersih 1,6 kg 1,7 kg
Kelas keamanan /II
• Karenakesinambunganprogrampenelitiandanpengembangankami,spesikasiyangdisebutkandisinidapat
berubahtanpapemberitahuan.
• Spesikasidapatberbedadarisatunegarakenegaralainnya.
• BeratmenurutProsedurEPTA01/2014
Simbol
Berikutiniadalahsimbol-simbolyangdapatdigunakan
padaperalatanini.PastikanAndamemahamiarti
masing-masingsimbolsebelummenggunakan
peralatan.
Bacapetunjukpenggunaan.
ISOLASIGANDA
Hanyauntuknegara-negaraUniEropa
Janganmembuangperalatanlistrik
ataubateraibersama-samadengan
bahanlimbahrumahtangga!Dengan
memerhatikanPetunjukEropa,tentang
LimbahPeralatanListrikdanElektronik
serta pelaksanaannya sesuai dengan
ketentuan hukum nasional, peralatan
listrikyangtelahhabisumurpakainya
harus dikumpulkan secara terpisah dan
dikembalikankefasilitasdaurulangyang
kompatibelsecaralingkungan.
Penggunaan
Mesininidigunakanuntukmemborkejutbatubata,
betondanbatusertajugauntukmembortanpakejut
kayu, logam, keramik dan plastik.
Pasokan daya
Mesinharusterhubungdenganpasokandayalistrik
yangbervoltasesamadenganyangterterapadapelat
nama,danhanyadapatdijalankandenganlistrikAC
fasetunggal.Mesindiisolasigandadanolehsebabitu
dapatdihubungkandengansokettanpakabel.
Peringatan keselamatan umum
mesin listrik
PERINGATAN: Bacalah semua peringatan
keselamatan, petunjuk, ilustrasi dan spesikasi
yang disertakan bersama mesin listrik ini.
Kelalaianuntukmematuhisemuapetunjukyang
tercantumdibawahinidapatmenyebabkansengatan
listrik,kebakarandan/ataucederaserius.
Simpanlah semua peringatan
dan petunjuk untuk acuan di
masa depan.
Istilah“mesinlistrik”dalamsemuaperingatanmengacu
padamesinlistrikyangdijalankandengansumberlistrik
jala-jala(berkabel)ataubaterai(tanpakabel).
Keselamatan tempat kerja
1. Jaga tempat kerja selalu bersih dan
berpenerangan cukup.Tempatkerjayang
berantakandangelapmengundangkecelakaan.
2. Jangan gunakan mesin listrik dalam
lingkungan yang mudah meledak, misalnya
jika ada cairan, gas, atau debu yang mudah
menyala.Mesinlistrikmenimbulkanbungaapi
yangdapatmenyalakandebuatauuaptersebut.
3. Jauhkan anak-anak dan orang lain saat
menggunakan mesin listrik. Bila perhatian
terpecah, anda dapat kehilangan kendali.
Keamanan Kelistrikan
1. Steker mesin listrik harus cocok dengan
stopkontak. Jangan sekali-kali mengubah
steker dengan cara apa pun. Jangan
menggunakan steker adaptor dengan mesin
listrik terbumi (dibumikan). Steker yang
tidakdiubahdanstopkontakyangcocokakan
mengurangi risiko sengatan listrik.

14 BAHASA INDONESIA
2. Hindari sentuhan tubuh dengan permukaan
terbumi atau yang dibumikan seperti pipa,
radiator, kompor, dan kulkas. Risiko sengatan
listrikbertambahjikatubuhAndaterbumikanatau
dibumikan.
3. Jangan membiarkan mesin listrik kehujanan
atau kebasahan.Airyangmasukkedalammesin
listrik akan meningkatkan risiko sengatan listrik.
4. Jangan menyalahgunakan kabel. Jangan
sekali-kali menggunakan kabel untuk
membawa, menarik, atau mencabut mesin
listrik dari stopkontak. Jauhkan kabel dari
panas, minyak, tepian tajam, atau bagian
yang bergerak.Kabelyangrusakataukusut
memperbesarrisikosengatanlistrik.
5. Bila menggunakan mesin listrik di luar
ruangan, gunakan kabel ekstensi yang
sesuai untuk penggunaan di luar ruangan.
Penggunaankabelyangsesuaiuntuk
penggunaan luar ruangan mengurangi risiko
sengatan listrik.
6. Jika mengoperasikan mesin listrik di lokasi
lembap tidak terhindarkan, gunakan pasokan
daya yang dilindungi peranti imbasan arus
(residual current device - RCD).Penggunaan
RCDmengurangirisikosengatanlistrik.
7. Penggunaan pasokan daya melalui RCD
dengan kapasitas arus sisa 30 mA atau kurang
selalu dianjurkan.
8. Mesin listrik dapat menghasilkan medan
magnet (EMF) yang tidak berbahaya bagi
pengguna. Namun, pengguna alat pacu
jantungatauperalatanmedissejenisnyaharus
berkonsultasidenganprodusenperalatantersebut
dan/ataudoktermerekasebelummengoperasikan
mesin listrik ini.
9. Jangan menyentuh colokan daya dengan
tangan basah.
10. Jika kabel rusak, penggantian harus
dilakukan oleh produsen atau agennya untuk
menghindari bahaya keselamatan.
Keselamatan Diri
1. Jaga kewaspadaan, perhatikan pekerjaan Anda
dan gunakan akal sehat bila menggunakan
mesin listrik. Jangan menggunakan mesin
listrik saat Anda lelah atau di bawah pengaruh
obat bius, alkohol, atau obat.Sekejapsaja
lalai saat menggunakan mesin listrik dapat
menyebabkancederabadanserius.
2. Gunakan alat pelindung diri. Selalu gunakan
pelindung mata.Peralatanpelindungseperti
maskerdebu,sepatupengamananti-selip,helm
pengaman, atau pelindung telinga yang digunakan
untuk kondisi yang sesuai akan mengurangi risiko
cederabadan.
3. Cegah penyalaan yang tidak disengaja.
Pastikan bahwa sakelar berada dalam posisi
mati (o󰀨) sebelum menghubungkan mesin
ke sumber daya dan/atau paket baterai, atau
mengangkat atau membawanya.Membawa
mesinlistrikdenganjariAndapadasakelarnya
atau mengalirkan listrik pada mesin listrik
yang sakelarnya hidup (on) akan mengundang
kecelakaan.
4. Lepaskan kunci-kunci penyetel sebelum
menghidupkan mesin listrik. Kunci-kunci yang
masihterpasangpadabagianmesinlistrikyang
berputardapatmenyebabkancedera.
5. Jangan meraih terlalu jauh. Jagalah pijakan
dan keseimbangan sepanjang waktu. Hal ini
memungkinkankendaliyanglebihbaikatasmesin
listrik dalam situasi yang tidak diharapkan.
6. Kenakan pakaian yang memadai. Jangan
memakai pakaian yang longgar atau
perhiasan. Jaga jarak antara rambut dan
pakaian Anda dengan komponen mesin yang
bergerak.Pakaianyanglonggar,perhiasan,
ataurambutyangpanjangdapattersangkutpada
komponenyangbergerak.
7. Jika tersedia fasilitas untuk menghisap dan
mengumpulkan debu, pastikan fasilitas
tersebut terhubung listrik dan digunakan
dengan baik.Penggunaanpembersihdebudapat
mengurangibahayayangterkaitdengandebu.
8. Jangan sampai Anda lengah dan mengabaikan
prinsip keselamatan mesin ini hanya karena
sudah sering mengoperasikannya dan sudah
merasa terbiasa.Tindakanyanglalaidapat
menyebabkancederaberatdalamsepersekian
detiksaja.
9. Selalu kenakan kacamata pelindung
untuk melindungi mata dari cedera saat
menggunakan mesin listrik. Kacamata
harus sesuai dengan ANSI Z87.1 di Amerika
Serikat, EN 166 di Eropa, atau AS/NZS 1336 di
Australia/Selandia Baru. Di Australia/Selandia
Baru, secara hukum Anda juga diwajibkan
mengenakan pelindung wajah untuk
melindungi wajah Anda.
Menjadi tanggung jawab atasan untuk
menerapkan penggunaan alat pelindung
keselamatan yang tepat bagi operator mesin
dan orang lain yang berada di area kerja saat
itu.
Penggunaan dan pemeliharaan mesin listrik
1. Jangan memaksa mesin listrik. Gunakan
mesin listrik yang tepat untuk keperluan
Anda. Mesin listrik yang tepat akan menuntaskan
pekerjaandenganlebihbaikdanamanpada
kecepatan sesuai rancangannya.
2. Jangan gunakan mesin listrik jika sakelar
tidak dapat menyalakan dan mematikannya.
Mesin listrik yang tidak dapat dikendalikan
dengansakelarnyaadalahberbahayadanharus
diperbaiki.

15 BAHASA INDONESIA
3. Cabut steker dari sumber listrik dan/atau lepas
paket baterai, jika dapat dilepas, dari mesin
listrik sebelum melakukan penyetelan apa pun,
mengganti aksesori, atau menyimpan mesin
listrik.Langkahkeselamatanpreventiftersebut
mengurangi risiko hidupnya mesin secara tak
sengaja.
4. Simpan mesin listrik jauh dari jangkauan anak-
anak dan jangan biarkan orang yang tidak
paham mengenai mesin listrik tersebut atau
petunjuk ini menggunakan mesin listrik. Mesin
listriksangatberbahayaditanganpenggunayang
tak terlatih.
5. Rawatlah mesin listrik dan aksesori. Periksa
apakah ada komponen bergerak yang tidak
lurus atau macet, komponen yang pecah, dan
kondisi-kondisi lain yang dapat memengaruhi
pengoperasian mesin listrik. Jika rusak,
perbaiki dahulu mesin listrik sebelum
digunakan.Banyakkecelakaandisebabkanoleh
kurangnya pemeliharaan mesin listrik.
6. Jaga agar mesin pemotong tetap tajam dan
bersih.Mesinpemotongyangterawatbaik
denganmatapemotongyangtajamtidakmudah
macetdanlebihmudahdikendalikan.
7. Gunakan mesin listrik, aksesori, dan mata
mesin, dll. sesuai dengan petunjuk ini, dengan
memperhitungkan kondisi kerja dan jenis
pekerjaan yang dilakukan.Penggunaanmesin
listrik untuk penggunaan yang lain dari peruntukan
dapatmenimbulkansituasiberbahaya.
8. Jagalah agar gagang dan permukaan
pegangan tetap kering, bersih, dan bebas dari
minyak dan pelumas. Gagang dan permukaan
pegangan yang licin tidak mendukung keamanan
penanganan dan pengendalian mesin dalam
situasi-situasi tak terduga.
9. Ketika menggunakan mesin, jangan
menggunakan sarung tangan kain yang dapat
tersangkut. Sarung tangan kain yang tersangkut
padakomponenbergerakdapatmengakibatkan
cedera pada pengguna.
Servis
1. Berikan mesin listrik untuk diperbaiki hanya
kepada oleh teknisi yang berkualikasi dengan
menggunakan hanya suku cadang pengganti
yang serupa.Haliniakanmenjaminterjaganya
keamanan mesin listrik.
2. Patuhi petunjuk pelumasan dan penggantian
aksesori.
Peringatan keselamatan bor palu
Petunjuk keselamatan untuk semua pengoperasian
1. Kenakan pelindung telinga saat melakukan
pengeboran tumbuk (impact drilling).Terpaan
kebisingandapatmenyebabkanhilangnya
pendengaran.
2. Gunakan gagang tambahan. Kehilangan kendali
dapatmenyebabkancedera.
3. Pegang mesin pada permukaan genggam
yang terisolasi saat melakukan pekerjaan bila
aksesori pemotong mungkin bersentuhan
dengan kawat tersembunyi atau kabelnya
sendiri.Aksesoripemotongyangmenyentuh
kawatyang“aktif”dapatmenyebabkanbagian
logampadamesinteraliriaruslistrik“aktif”dan
menyengat pengguna.
4. Selalu pastikan Anda memiliki pijakan kuat.
Pastikan tidak ada orang di bawah Anda ketika
menggunakan mesin di lokasi tinggi.
5. Pegang mesin kuat-kuat dengan kedua tangan.
6. Jauhkan tangan dari bagian yang berputar.
7. Jangan tinggalkan mesin dalam keadaan
hidup. Jalankan mesin hanya ketika
digenggam tangan.
8. Jangan menyentuh mata bor atau benda
kerja segera setelah pengoperasian; suhunya
mungkin masih sangat panas dan dapat
membakar kulit Anda.
9. Bahan tertentu mengandung zat kimia yang
mungkin beracun. Hindari menghirup debu
dan persentuhan dengan kulit. Ikuti data
keselamatan bahan dari pemasok.
10. Jika mata bor tidak dapat dikendurkan
bahkan saat Anda membuka rahang, gunakan
tang untuk menariknya keluar.Dalamkasus
semacamitu,menarikmatabordengantangan
dapatmengakibatkancederadikarenakan
ujungnyayangtajam.
Petunjuk keselamatan saat menggunakan mata bor
panjang
1. Jangan sekali-kali mengoperasikan dengan
kecepatan yang melebihi nilai kecepatan
maksimum mata bor.Padakecepatanyanglebih
tinggi,mataborkemungkinandapatbengkokjika
dibiarkanberputarbebastanpamenyentuhbenda
kerja,dandapatmengakibatkancedera.
2. Selalu gunakan kecepatan rendah saat mulai
mengebor dan pastikan ujung mata bor
menyentuh benda kerja.Padakecepatanyang
lebihtinggi,mataborkemungkinandapatbengkok
jikadibiarkanberputarbebastanpamenyentuh
bendakerja,dandapatmengakibatkancedera.
3. Berikan tekanan hanya di garis langsung
dengan mata bor dan jangan memberi tekanan
berlebihan.Matabordapatbengkokdan
menyebabkankerusakanatauhilangnyakendali
yangmengakibatkancedera.
SIMPAN PETUNJUK INI.
PERINGATAN: JANGAN biarkan kenyamanan
atau terbiasanya Anda dengan produk (karena
penggunaan berulang) mengurangi kepatuhan
yang ketat terhadap aturan keselamatan untuk
produk yang terkait. PENYALAHGUNAAN atau
kelalaian mematuhi kaidah keselamatan yang
tertera dalam petunjuk ini dapat menyebabkan
cedera badan serius.

16 BAHASA INDONESIA
DESKRIPSI FUNGSI
PERHATIAN: Selalu pastikan bahwa mesin
dalam keadaan mati dan steker tercabut sebelum
menyetel atau memeriksa kerja mesin.
Kerja sakelar
PERINGATAN: Sebelum memasukkan steker,
pastikan picu sakelar berfungsi dengan baik dan
kembali ke posisi “OFF” saat dilepas.
►Gbr.1: 1.Pelatuksakelar2.Tombolbukakunci
Untukmenjalankanmesin,cukuptarikpicusaklarnya.
Kecepatanmesinakanmeningkatdenganmenambah
tekananpadapicusaklar.Lepaskanpelatuksakelar
untukberhenti.
Untukpenggunaanterus-menerus,tarikpicusaklar,
tekantombolkuncidankemudianlepaspicusaklar.
Untukmembebaskanposisiterkunci,tarikpicusaklar
sampai penuh, lalu lepaskan.
PERHATIAN: Saklar bisa dikunci dalam
posisi “ON” untuk memberi kenyamanan pada
operator selama penggunaan terus-menerus.
Selalu berhati-hati ketika mengunci mesin dalam
posisi “ON” dan pegang mesin kuat-kuat.
Kerja saklar pembalik arah
PERHATIAN: Selalu periksa arah putaran
sebelum penggunaan.
PERHATIAN: Gunakan saklar pembalik
arah hanya setelah mesin benar-benar berhenti.
Mengubaharahputaransebelummesinberhenti
dapat merusak mesin.
PERHATIAN: Jika pelatuk sakelar tidak bisa
ditekan, pastikan bahwa sakelar pengganti arah
diposisikan sepenuhnya ke posisi (sisi A) atau
posisi (sisi B).
►Gbr.2: 1.Tuassaklarpembalikarah
Mesininimemilikisaklarpembalikarahuntuk
mengubaharahputaran.Gerakkantuassaklar
pembalikarahkeposisi (sisiA)untukputaran
searahjarumjamatauposisi (sisi B) untuk putaran
berlawananarahjarumjam.
Memilih mode kerja
PERHATIAN: Selalu geser tuas pengubah
mode kerja hingga penuh ke posisi yang Anda
inginkan. Jika anda memakai alat dengan tuas
beradadiposisitengahantarakeduasimbolmode
alatbisarusak.
►Gbr.3: 1.Tuaspenggantisistemkerja
Mesininimemilikituaspengubahmodekerja.Untuk
putarandengangetar,gesertuaspengubahmodekerja
kekanan(simbol ).Untukputaransaja,gesertuas
penggantimodekerjakekiri(simbol ).
PERAKITAN
PERHATIAN: Pastikan bahwa mesin dalam
keadaan mati dan steker tercabut sebelum
melakukan pekerjaan apa pun pada mesin.
Memasang gagang sisi (pegangan
tambahan)
PERHATIAN: Pastikan mesin dalam keadaan
mati dan steker telah dicabut sebelum memasang
atau melepas gagang sisi.
►Gbr.4: 1.Alasgagang2. Gigi-gigi 3. Gagang
sisi(pegangantambahan)4.Tonjolan
5. Kendurkan 6. Kencangkan
Gunakanselalugagangsisiuntukmenjamin
keselamatanpenggunaan.Pasanggagangsisi
sedemikianrupahinggagigi-gigipadagagangbertemu
dengantonjolanpadasilindermesin.Lalukencangkan
gagangdenganmemutarsearahjarumjamkeposisi
yangdiinginkan.Gagangdapatdiputar360°agardapat
ditahandiposisimanasaja.
Memasang atau melepas mata bor
PERHATIAN: Selalu pastikan mesin dalam
keadaan mati dan steker telah dicabut, sebelum
memasang atau melepas mata bor.
►Gbr.5: 1.Cukbor2. Kunci cekam
Untukmemasangmatabor,masukkancekamborke
dalam cekam sedalam mungkin. Kencangkan cekam
dengan tangan. Masukkan kunci cekam ke dalam tiga
lubangyangadadankencangkansearahjarumjam.
Pastikanketigalubangcekamdikencangkansecara
seragam.
Untukmelepasmatabor,putarkuncicekambor
berlawananarahjarumjampadasatulubangsaja,lalu
kendurkan cekam dengan tangan.
Setelah menggunakan kunci cekam, pastikan untuk
mengembalikannyakeposisisemula.
Pengukur kedalaman (negara
tertentu)
►Gbr.6: 1. Gagang sisi 2.Pengukurkedalaman
3.Alasgagang4. Baut kepala segi enam
Pengukurkedalamansangattepatdigunakanuntuk
menghasilkanlubang-lubangpengeborandengan
kedalamanyangseragam.Pasangpengukur
kedalamandenganmengikutiurutanberikutini.
1. Putargagangsisiberlawananarahjarumjam
untukmengendurkanbautkepalasegienam.
2. Masukkan pengukur kedalaman dan setel
kedalamanlubang.
3. Putargagangsisisearahjarumjamsehingga
pengukurkedalamandanalasgagangbenar-
benarterpasangeratpadamesin.

17 BAHASA INDONESIA
CATATAN: Pengukur kedalaman tidak bisa
digunakan bila posisinya berlawanan dengan
badan mesin.
PENGGUNAAN
PERHATIAN: Selalu gunakan gagang sisi
(pegangan tambahan) dan pegang mesin kuat-
kuat pada kedua gagang sisi dan pegangan saklar
selama penggunaan.
►Gbr.7
Cara pengoperasian bor getar
PERHATIAN:Akantimbulgayayangsangat
kuatdantiba-tibapadamesin/matamesinsaat
menembuslubang,bilalubangdipenuhigeram-
geramataupartikel,ataubilamenabrakbesi-besi
tulanganyangterpasangdidalambeton.Selalu
gunakan gagang sisi (pegangan tambahan) dan
pegang mesin kuat-kuat pada kedua gagang
sisi dan pegangan saklar selama penggunaan.
Kelalaiandalammelakukannyadapatmenyebabkan
kehilangankendalipadamesindanberpotensi
mengakibatkancederaberat.
Saatmengeborbeton,granit,ubin,dll.,gesertuas
pengubahmodekerjakeposisibersimbol untuk
“gerakanputardengangetaran”.PastikanAnda
menggunakanmataborberujungtungsten-carbide.
Janganmenambahtekananbilalubangdipenuhi
geram-geramataupartikel.Tetapi,nyalakanmesin
tanpaputaran,laluangkatmataborsedikitdarilubang.
Denganmengulanginyabeberapakali,lubangakan
bersih.
Setelahmengeborlubang,gunakanpengembusangin
untukmembersihkanlubangdaridebu.
Pekerjaan pengeboran
PERHATIAN: Menekan mesin secara
berlebihan tidak akan mempercepat pengeboran.
Bahkan,tekananyangberlebihanhanyaakan
merusakmataborAnda,mengurangikinerjamesin
dan memperpendek usia pakai mesin.
PERHATIAN: Pegang mesin dengan kuat dan
berhati-hatilah saat mata bor menembus benda
kerja.Akantimbulgayayangsangatkuatpada
mesin/mataborsaatmenembuslubang.
PERHATIAN: Mata bor yang macet dapat
dicabut dengan menyetel saklar pembalik
arah agar mesin berputar berlawanan arah
untuk mundur. Tetapi, mesin bisa saja mundur
mendadak jika Anda tidak memegangnya dengan
kuat.
PERHATIAN: Selalu kencangkan benda kerja
menggunakan ragum atau perangkat penahan
yang serupa.
Bilamengeborbahankayu,logamatauplastik,geser
tuaspengubahmodekerjakeposisibersimbol untuk
menggunakanhanya“putaransaja”.
Mengebor kayu
Ketikamengeborkayu,hasilterbaikdidapatdengan
mataborkayuyangdilengkapisekruppemandu.
Sekruppemandumempermudahpengeborandengan
menarikmataborkedalambendakerja.
Mengebor logam
Untukmencegahmataborselipketikamulaimembuat
lubang,buatlahtakikdenganpenitiklalupalupadatitik
yangakandibor.Letakkanujungmataborpadatakik
danmulailahmengebor.
Gunakancairanpendinginsaatmengeborlogam.
Pengecualianuntukbesidankuninganyangharus
diborkering.
PERAWATAN
PERHATIAN: Selalu pastikan bahwa mesin
dimatikan dan steker dicabut sebelum melakukan
pemeriksaan atau perawatan.
PEMBERITAHUAN: Jangan sekali-kali
menggunakan bensin, tiner, alkohol, atau bahan
sejenisnya. Penggunaan bahan demikian dapat
menyebabkan perubahan warna, perubahan
bentuk atau timbulnya retakan.
UntukmenjagaKEAMANANdanKEANDALANmesin,
perbaikan,pemeriksaandanpenggantiansikatkarbon,
serta perawatan atau penyetelan lain harus dilakukan
olehPusatLayananResmiatauPabrikMakita,selalu
gunakansukucadangpenggantibuatanMakita.

18 BAHASA MELAYU
BAHASA MELAYU (Arahan asal)
SPESIFIKASI
Model: M0800 M0801
Kapasiti Konkrit 10 mm 16 mm
Keluli 10 mm 13 mm
Kayu 20 mm
Kelajuantanpabeban 0 - 3,200 min-1
Pukulanseminit 0 - 48,000 min-1
Panjangkeseluruhan 254 mm 261 mm
Beratbersih 1.6 kg 1.7 kg
Kelas keselamatan /II
• Disebabkanprogrampenyelidikandanpembangunankamiyangberterusan,spesikasiyangterkandungdi
dalaminiadalahtertaklukkepadaperubahantanpanotis.
• Spesikasimungkinberbezamengikutnegara.
• BeratmengikutProsedurEPTA01/2014
Simbol
Berikutmenunjukkansimbol-simbolyangboleh
digunakanuntukalatini.Pastikanandamemahami
maksudnyasebelummenggunakan.
Baca manual arahan.
PENEBATANBERGANDA
Hanya untuk negara-negara Kesatuan
Eropah
Janganbuangperalatanelektrik
bersamabahansisarumah!Dalam
mematuhiArahanEropahmengenaiSisa
PeralatanElektrikdanElektronikserta
pelaksanaannya mengikut undang-undang
negara, peralatan elektrik yang telah
mencapai akhir hayatnya mesti dikumpul
secaraberasingandandikembalikanke
kemudahankitarsemulayangbersesuaian
dengan alam sekitar.
Tujuan penggunaan
Alatinibertujuanuntukpenggerudianhentamandalam
bata,konkritdanbatusertauntukpenggerudiantanpa
hentaman pada kayu, logam, seramik dan plastik.
Bekalan kuasa
Alatiniperludisambungkanhanyakepadabekalan
kuasa dengan voltan yang sama seperti yang
ditunjukkanpadapapannama,danhanyaboleh
dikendalikanpadabekalanACfasatunggal.Ia
mempunyaipenebatanbergandadanolehitu,iajuga
bolehdigunakanpadasokettanpawayarbumi.
Amaran keselamatan umum alat
kuasa
AMARAN: Baca semua amaran keselamatan,
arahan, ilustrasi dan spesikasi yang disediakan
dengan alat kuasa ini. Kegagalan mengikuti
semuaarahanyangdisenaraikandibawahboleh
menyebabkankejutanelektrik,kebakarandan/atau
kecederaan serius.
Simpan semua amaran dan
arahan untuk rujukan masa
depan.
Istilah“alatkuasa”dalamamaranmerujukkepadaalat
kuasa yang menggunakan tenaga elektrik (dengan
kord)ataualatkuasayangmenggunakanbateri(tanpa
kord).
Keselamatan kawasan kerja
1. Pastikan kawasan kerja bersih dan diterangi
dengan baik.Kawasanberselerakataugelap
mengundang kemalangan.
2. Jangan kendalikan alat kuasa dalam keadaan
yang mudah meletup, seperti dalam kehadiran
cecair, gas atau habuk yang mudah terbakar.
Alatkuasamenghasilkanpercikanapiyangboleh
menyalakandebuatauwasap.
3. Jauhkan kanak-kanak dan orang ramai semasa
mengendalikan alat kuasa.Gangguanboleh
menyebabkanandahilangkawalan.
Keselamatan elektrik
1. Palam alat kuasa mesti sepadan dengan
soket. Jangan ubah suai palam dalam apa cara
sekalipun. Jangan gunakan sebarang palam
penyesuai dengan alat kuasa terbumi. Palam
yangtidakdiubahsuaidansoketyangsepadan
akanmengurangkanrisikokejutanelektrik.

19 BAHASA MELAYU
2. Elakkan sentuhan badan dengan permukaan
terbumi, seperti paip, radiator, dapur dan peti
sejuk.Terdapatpeningkatanrisikokejutanelektrik
jikaelektrikterbumiterkenabadananda.
3. Jangan biarkan alat kuasa terkena hujan
atau basah.Airyangmemasukialatkuasaakan
meningkatkanrisikokejutanelektrik.
4. Jangan salah gunakan kord. Jangan gunakan
kord untuk membawa, menarik atau mencabut
palam alat kuasa. Jauhkan kord dari haba,
minyak, bucu tajam atau bahagian yang
bergerak. Kord yang rosak atau tersimpul
meningkatkanrisikokejutanelektrik.
5. Semasa mengendalikan alat kuasa di luar,
gunakan kord sambungan yang bersesuaian
untuk kegunaan luar.Penggunaankordyang
sesuai untuk kegunaan luar mengurangkan risiko
kejutanelektrik.
6. Sekiranya pengendalian alat kuasa di lokasi
lembap tidak dapat dielakkan, gunakan
bekalan peranti arus sisa (RCD) yang
dilindungi.PenggunaanRCDmengurangkan
risikokejutanelektrik.
7. Penggunaan bekalan kuasa melalui RCD
dengan arus sisa yang bernilai 30 mA atau
kurang sentiasa disyorkan.
8. Alat kuasa boleh menghasilkan medan
elektromagnetik (EMF) yang tidak berbahaya
kepada pengguna.Walaubagaimanapun,
penggunaperentakjantungatauperanti
perubatanyangserupaharusmenghubungi
pembuatperantimerekadan/ataudoktoruntuk
nasihatsebelummengendalikanalatkuasaini.
9. Jangan sentuh palam kuasa dengan tangan
yang basah.
10. Jika kord rosak, minta ia diganti oleh
pengilang atau ejennya bagi menggelakkan
bahaya keselamatan.
Keselamatan diri
1. Sentiasa berwaspada, perhatikan apa yang
anda lakukan dan guna akal budi semasa
mengendalikan alat kuasa. Jangan gunakan
alat kuasa semasa anda letih atau di bawah
pengaruh dadah, alkohol atau ubat. Kelekaan
seketikasemasamengendalikanalatkuasaboleh
menyebabkankecederaandiriyangserius.
2. Gunakan peralatan pelindung diri. Sentiasa
pakai pelindung mata.Peralatanpelindung
sepertitopengdebu,kasutkeselamatantak
mudah tergelincir, topi keselamatan atau
pelindung pendengaran yang digunakan untuk
keadaan yang sesuai akan mengurangkan
kecederaan diri.
3. Elakkan permulaan yang tidak disengajakan.
Pastikan suis ditutup sebelum menyambung
kepada sumber kuasa dan/atau pek bateri,
semasa mengangkat atau membawa alat.
Membawaalatkuasadenganjariandapadasuis
atau mentenagakan alat kuasa dengan suis pada
kedudukan hidup mengundang kemalangan.
4. Alihkan sebarang kunci atau sepana pelaras
sebelum menghidupkan alat kuasa. Sepana
ataukunciyangditinggalkanpadabahagian
berputaralatkuasabolehmenyebabkan
kecederaan diri.
5. Jangan lampau jangkau. Jaga pijakan dan
keseimbangan yang betul pada setiap masa.
Inimembolehkankawalanalatkuasayanglebih
baikdalamsituasiyangtidakdijangka.
6. Berpakaian dengan betul. Jangan pakai
pakaian yang longgar atau barang kemas.
Jauhkan rambut dan pakaian anda dari
bahagian yang bergerak.Pakaianlonggar,
barangkemasataurambutyangpanjangboleh
terperangkapdalambahagianyangbergerak.
7. Jika peranti disediakan untuk sambungan
kemudahan pengekstrakan dan pengumpulan
habuk, pastikan ia disambung dan digunakan
dengan betul.Penggunaanpengumpulanhabuk
bolehmengurangkanbahayaberkaitanhabuk.
8. Jangan biarkan kebiasaan daripada kekerapan
penggunaan alat membuatkan anda berpuas
hati dan mengabaikan prinsip keselamatan
alat.Kecuaianbolehmenyebabkankecederaan
serius dalam sekelip mata.
9. Sentiasa pakai kaca mata pelindung untuk
melindungi mata anda daripada kecederaan
apabila menggunakan alat kuasa. Kaca mata
mestilah mematuhi ANSI Z87.1 di AS, EN 166
di Eropah, atau AS/NZS 1336 di Australia/
New Zealand. Di Australia/New Zealand,
undang-undang mengarahkan untuk memakai
pelindung muka bagi melindungi muka anda,
juga.
Menjadi tanggungjawab majikan untuk
menguatkuasa penggunaan peralatan
perlindungan keselamatan yang bersesuaian
oleh pengendali alat dan oleh orang lain dalam
kawasan bekerja semasa.
Penggunaan dan penjagaan alat kuasa
1. Jangan gunakan alat kuasa dengan kasar.
Gunakan alat kuasa yang betul untuk
penggunaan anda.Alatkuasayangbetulakan
melakukantugasdenganlebihbaikdanlebih
selamat pada kadar mana ia direka cipta.
2. Jangan gunakan alat kuasa jika suis
tidak berfungsi untuk menghidupkan dan
mematikannya.Alatkuasayangtidakdapat
dikawaldengansuisadalahberbahayadanmesti
dibaiki.

20 BAHASA MELAYU
3. Cabut palam dari sumber kuasa dan/atau
keluarkan pek bateri, jika boleh ditanggalkan,
dari alat kuasa sebelum membuat sebarang
pelarasan, menukar aksesori, atau menyimpan
alat kuasa.Langkah-langkahkeselamatan
pencegahan sedemikian mengurangkan risiko
memulakanalatkuasasecaratidaksengaja.
4. Simpan alat kuasa yang tidak digunakan
jauh dari jangkauan kanak-kanak dan jangan
biarkan orang yang tidak biasa dengan alat
kuasa atau arahan ini untuk mengendalikan
alat kuasa.Alatkuasaadalahberbahayadi
tangan pengguna yang tidak terlatih.
5. Menyelenggara alat kuasa dan aksesori.
Periksa salah jajaran atau ikatan pada
bahagian yang bergerak, bahagian yang
pecah dan apa-apa keadaan lain yang
boleh menjejaskan operasi alat kuasa. Jika
rosak, baiki alat kuasa sebelum digunakan.
Kebanyakankemalanganadalahdisebabkanoleh
alatkuasayangtidakdijagadenganbaik.
6. Pastikan alat pemotong tajam dan bersih.
Alatpemotongyangdijagadenganbetuldengan
hujungpemotongyangtajammempunyai
kemungkinanyangrendahuntukterikatdanlebih
mudah dikendalikan.
7. Gunakan alat kuasa, aksesori dan alat bit
dan sebagainya mengikut arahan ini dengan
mengambil kira keadaan kerja dan kerja yang
perlu dilakukan.Penggunaanalatkuasauntuk
operasiyangberbezadariyangdimaksudkan
bolehmenyebabkankeadaanberbahaya.
8. Pastikan pemegang dan permukaan pegangan
kering, bersih dan bebas dari minyak dan gris.
Pemegangdanpermukaanpeganganyanglicin
tidakmembolehkanpengendaliandankawalan
selamatbagialatdalamsituasiyangtidak
dijangka.
9. Apabila menggunakan alat, jangan pakai
sarung tangan kerja kain yang mungkin boleh
kusut.Kekusutansarungtangankerjakainpada
bahagianyangbergerakbolehmenyebabkan
kecederaan diri.
Servis
1. Pastikan alat kuasa anda diservis oleh
orang yang berkelayakan dengan hanya
menggunakan alat ganti yang sama. Ini akan
memastikan keselamatan alat kuasa dapat
dikekalkan.
2. Ikut arahan untuk melincir dan menukar
aksesori.
Amaran keselamatan gerudi tukul
Arahan keselamatan bagi semua operasi
1. Pakai pelindung telinga semasa penggerudian
hentaman.Pendedahankepadabunyibising
bolehmenyebabkankehilanganpendengaran.
2. Gunakan pemegang tambahan. Hilang kawalan
bolehmenyebabkankecederaandiri.
3. Pegang alat kuasa pada permukaan
mencengkam tertebat apabila melakukan
operasi yang aksesori pemotong mungkin
tersentuh wayar tersembunyi atau kordnya
sendiri.Aksesoripemotongyangbersentuh
denganwayar“hidup”bolehmenyebabkan
bahagianlogamterdedahalatkuasa“hidup”
danbolehmemberikejutanelektrikkepada
pengendali.
4. Sentiasa pastikan anda mempunyai tapak
berpijak yang kukuh. Pastikan tiada siapa di
bawah apabila menggunakan alat di lokasi
yang tinggi.
5. Pegang alat dengan kuat menggunakan kedua-
dua tangan.
6. Jauhkan tangan daripada bahagian berpusing.
7. Jangan tinggalkan alat yang sedang
beroperasi. Kendalikan alat hanya apabila
dipegang.
8. Jangan sentuh mata gerudi atau bahan
kerja dengan serta-merta selepas operasi; ia
mungkin panas dan boleh melecurkan kulit
anda.
9. Beberapa bahan mengandungi bahan kimia
yang mungkin toksik. Sila berhati-hati untuk
mencegah penyedutan habuk dan sentuhan
kulit. Ikut data keselamatan pembekal bahan.
10. Jika mata gerudi tidak boleh dilonggarkan
walaupun anda buka rahang, gunakan pelayar
untuk menariknya.Dalamkessepertiitu,tarik
keluar mata gerudi menggunakan tangan mungkin
menyebabkankecederaanolehsisitajamnya.
Arahan keselamatan apabila menggunakan mata
gerudi panjang
1. Jangan kendalikan pada kelajuan yang lebih
tinggi daripada kadar kelajuan maksimum
mata gerudi.Padakelajuanyanglebihtinggi,
matagerudimungkinbengkokjikadibenarkan
untukberputardenganbebastanpabersentuhan
denganbahankerjamenyebabkankecederaan
peribadi.
2. Sentiasa mula menggerudi pada kelajuan
rendah dan dengan hujung mata gerudi
bersentuhan dengan bahan kerja.Pada
kelajuanyanglebihtinggi,matagerudimungkin
bengkokjikadibenarkanuntukberputardengan
bebastanpabersentuhandenganbahankerja
menyebabkankecederaanperibadi.
3. Gunakan tekanan hanya pada garisan
langsung dengan mata gerudi dan jangan
gunakan tekanan berlebihan.Matagerudiboleh
bengkokmenyebabkankerosakanatauhilang
kawalan,menyebabkankecederaandiri.
SIMPAN ARAHAN INI.
AMARAN: JANGAN biarkan keselesaan atau
kebiasaan dengan produk (daripada penggunaan
berulang) menggantikan pematuhan ketat
terhadap peraturan keselamatan untuk produk
yang ditetapkan. SALAH GUNA atau kegagalan
mematuhi peraturan-peraturan keselamatan
yang dinyatakan dalam manual arahan ini boleh
menyebabkan kecederaan diri yang serius.
