Makita DP4010 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la
herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
2-speed drill
Perceuse 2 vitesses
Taladro de 2 velocidades
DP4010
DP4011
008321

2
ENGLISH
SPECIFICATIONS
Model DP4010/DP4011
Speed High Low
Steel 8 mm (5/16") 13 mm (1/2")
Capacities Wood 25 mm (1") 40 mm (1-9/16")
No load speed (RPM) 0 - 2,900 0 - 1,200
Overall length 347 mm (13-5/8")
Net weight 2.2 kg (4.9 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and
plastic.
GEA001-3
GENERAL SAFETY RULES
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
10. Use safety equipment. Always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is
in the off-position before plugging in. Carrying
power tools with your finger on the switch or
plugging in power tools that have the switch on
invites accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
15. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of these devices can reduce dust-related
hazards.

3
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
17. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
18. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
19. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
20. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and
in the manner intended for the particular type
of power tool, taking into account the working
conditions and the work to be performed. Use
of the power tool for operations different from
those intended could result in a hazardous
situation.
SERVICE
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and
changing accessories.
25. Keep handles dry, clean and free from oil and
grease.
GEB002-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to drill safety rules. If you use this power tool
unsafely or incorrectly, you can suffer serious
personal injury.
1. Hold power tools by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Contact with a "live" wire will make
exposed metal parts of the tool "live" and shock
the operator.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not leave the tool running. Operate the tool
only when hand-held.
6. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

4
Switch action
1
3
5
2
4
002990
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
A speed control screw is provided so that maximum tool
speed can be limited (variable). Turn the speed control
screw clockwise for higher speed, and counterclockwise
for lower speed.
Reversing switch action
A
B
1
002991
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to
the position (A side) for clockwise rotation or
the position (B side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
Speed change
1
2
002691
Two speed ranges can be preselected with the speed
change knob.
To change the speed, turn the speed change knob so
that the arrow on the tool body points toward the "I"
position on the knob for low speed or "II" position for
high speed.
If it is hard to turn the knob, first turn the chuck slightly in
either direction and then turn the knob again.
CAUTION:
• Use the speed change knob only after the tool
comes to a complete stop. Changing the tool
speed before the tool stops may damage the tool.
• Always set the speed change knob to the correct
position. If you operate the tool with the speed
change knob positioned halfway between the "I"
and "II" position, the tool may be damaged.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing side grip (auxiliary handle)
1
2
3
4
002693
Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel.
Then tighten the grip by turning clockwise at the desired
position.
1. Grip base
2. Side grip
(auxiliary
handle)
3. Teeth
4. Protrusions
1. Arrow
2. Speed change
knob
1. Reversing
switch lever
1. Lock button
2. Speed control
screw
3. Switch trigger
4. Higher
5. Lower

5
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the gear
housing.
Installing or removing drill bit
For Model DP4010
1
002694
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise
in just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return to the
original position.
For Model DP4011
1
2
002695
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve
clockwise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve
counterclockwise.
Depth gauge
1
002696
The depth gauge is convenient for drilling holes of
uniform depth. Loosen the side grip and insert the depth
gauge into the hole in the grip base. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the tool
body.
OPERATION
Holding the tool
Hold the tool only by the handle when performing an
operation.
Drilling operation
008406
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
• There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit
to bind or break.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
1. Depth gauge
1. Sleeve
2. Ring
1. Chuck key

6
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled
dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Cleaning vent holes
1
008322
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits
• Hole saw
• Safety goggles
• Keyless drill chuck 13
• Chuck key
• Grip assembly
• Depth gauge
• Plastic carrying case
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Vent holes

7
FRANÇAIS
SPÉCIFICATIONS
Modèle DP4010/DP4011
Vitesse Grande Bas
Acier 8 mm (5/16") 13 mm (1/2")
Capacités Bois 25 mm (1") 40 mm (1-9/16")
Vitesse à vide (T/MIN) 0 - 2,900 0 - 1,200
Longueur totale 347 mm (13-5/8")
Poids net 2.2 kg (4.9 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
ENE032-1
Utilisations
L'outil est conçu pour percer dans le bois, le métal et le
plastique.
GEA001-3
Règles de sécurité générales
AVERTISSEMENT! Veuillez lire l'ensemble des
présentes instructions. Il y a risque de choc électrique,
d'incendie et/ou de blessure grave si toutes les
instructions énumérées ci-dessous ne sont pas
respectées. Le terme ≪outil électrique≫qui figure sur
tous les avertissements énumérés ci-dessous fait
référence à un outil électrique branché sur une prise de
courant (par un cordon d'alimentation) ou alimenté par
batterie (sans fil).
CONSERVEZ CE MODE
D'EMPLOI.
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé
lorsque les cordons sont endommagés ou
enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours un protecteur pour la vue. Les risques
de blessure seront moins élevés si vous utilisez
des dispositifs de sécurité tels qu'un masque
antipoussières, des chaussures à semelle
antidérapante, une coiffure résistante ou une
protection d'oreilles.

8
11. Prévenez tout démarrage accidentel.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil. Vous
ouvrez la porte aux accidents si vous transportez
les outils électriques avec le doigt sur
l'interrupteur ou les branchez alors que
l'interrupteur est en position de marche.
12. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
13. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation de
tels accessoires permet de réduire les risques liés
à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
16. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
17. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
18. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
19. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
20. Veillez à l'entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil électrique n'a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
21. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
22. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d'outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L'utilisation d'un outil électrique à des
fins autres que celles prévues peut entraîner une
situation dangereuse.
SERVICE
23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
24. Suivez les instructions de lubrification et de
changement des accessoires.
25. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB002-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
perceuse. L'utilisation non sécuritaire ou incorrecte
de cet outil électrique comporte un risque de
blessure grave.
1. Tenez l'outil électrique par ses surfaces de
prise isolées pendant toute opération où l'outil
de coupe pourrait venir en contact avec un
câblage dissimulé ou avec son propre cordon.
En cas de contact avec un conducteur sous
tension, les pièces métalliques à découvert de
l'outil transmettraient un choc électrique à
l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.

9
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Gardez les mains éloignées des pièces en
rotation.
5. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
6. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils peuvent être extrêment
chauds et vous brûler.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2

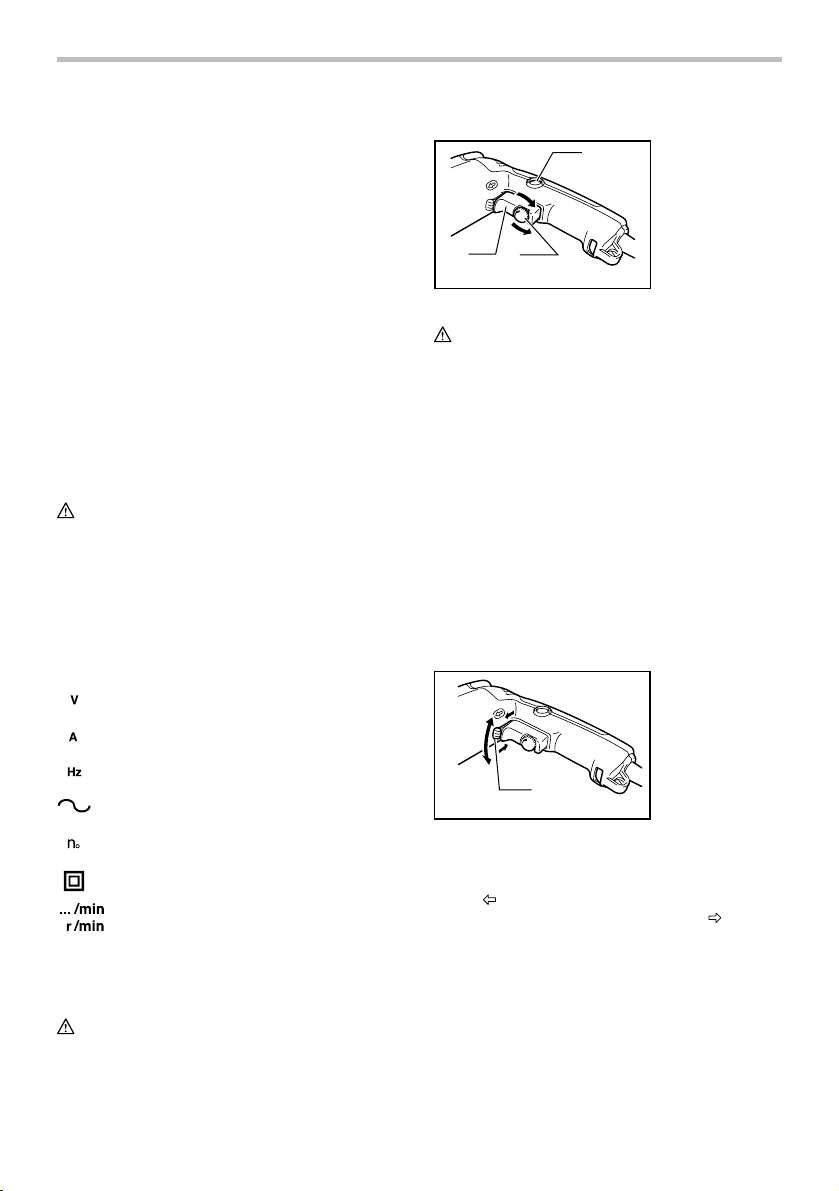

Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.

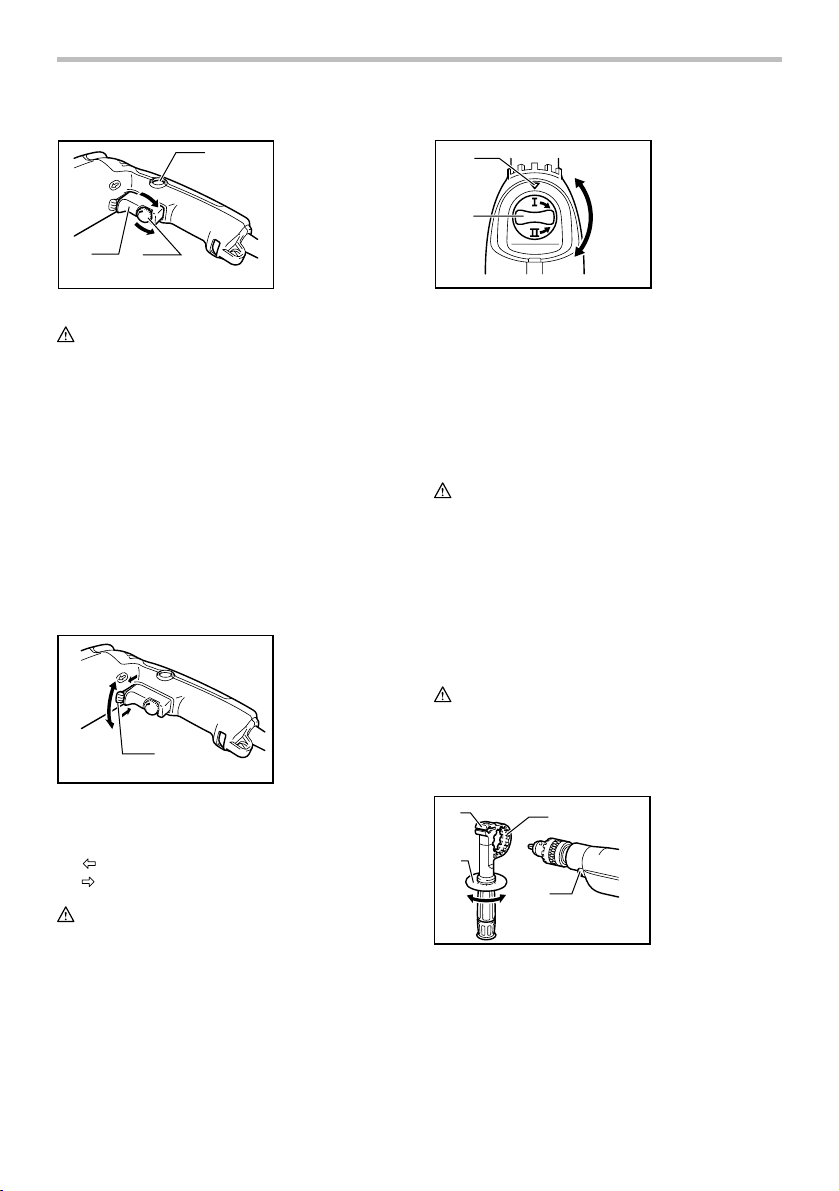

Interrupteur
1
3
5
2
4
002990
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
Pour un fonctionnement continu, appuyez sur la
gâchette puis enfoncez le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
appuyez à fond sur la gâchette puis relâchez-la.
L'outil est muni d'une vis de contrôle de la vitesse qui
permet de limiter (de manière variable) sa vitesse
maximale. Tournez la vis de contrôle de la vitesse dans
le sens des aiguilles d'une montre pour augmenter cette
vitesse, et en sens inverse pour la réduire.
Inverseur
A
B
1
002991
L'outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez le levier inverseur sur la
position (côté A) pour une rotation dans le sens des
aiguilles d'une montre, ou sur la position (côté B)
pour une rotation dans le sens inverse des aiguilles
d'une montre.
1. Levier inverseur
1. Bouton de
verrouillage
2. Vis de réglage
de vitesse
3. Gâchette
4. Plus rapide
5. Abaisser

10
ATTENTION:
• Vérifiez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.

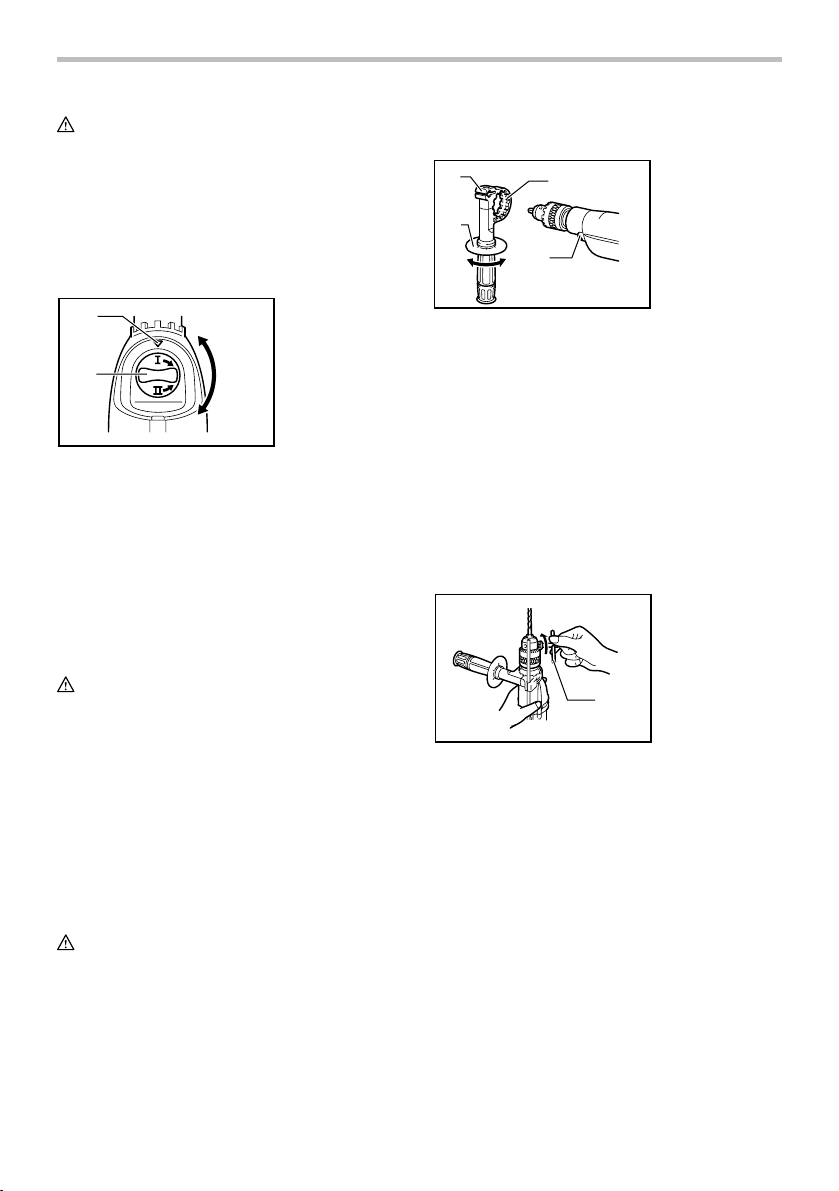

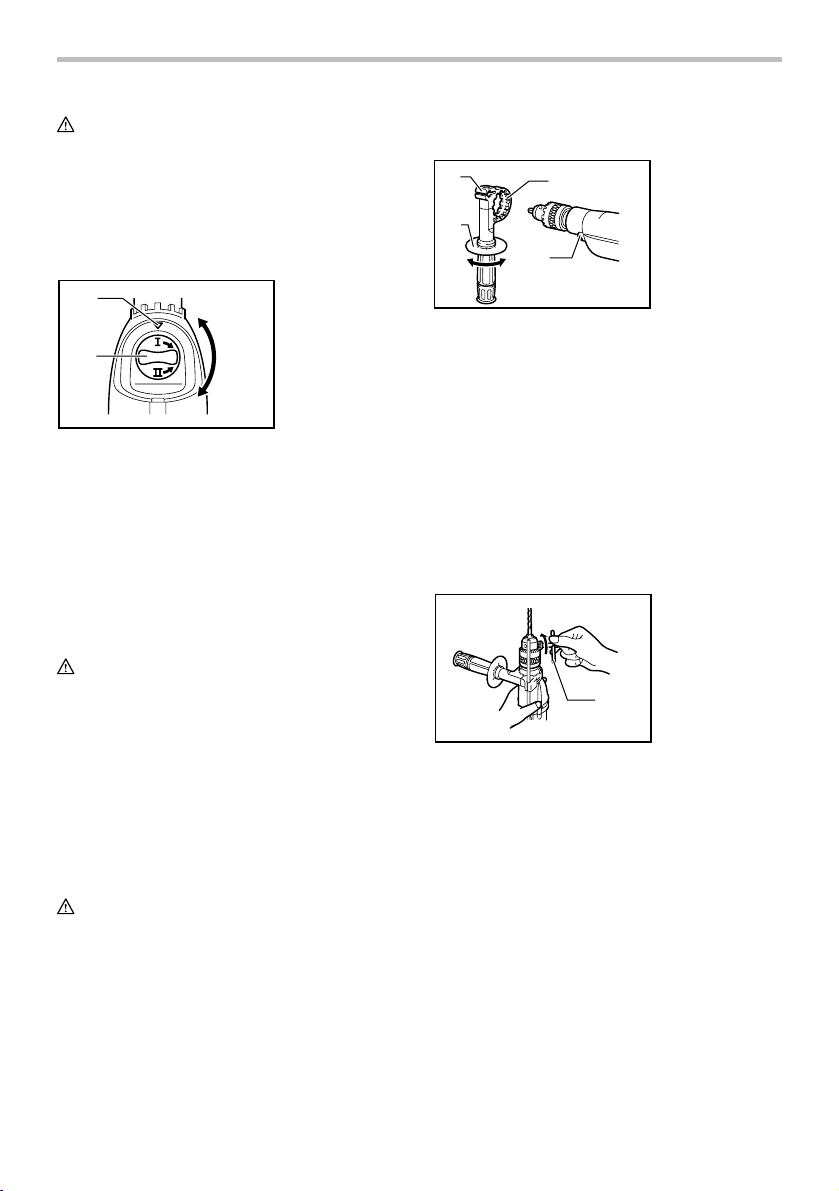

Changement de vitesse
1
2
002691
Le bouton de changement de vitesse permet de
sélectionner à l'avance deux plages de vitesse.
Pour changer la vitesse, tournez le bouton de
changement de vitesse de sorte que la flèche qui se
trouve sur le bâti de l'outil pointe vers la position "I" sur
le bouton, qui correspond à la vitesse basse, ou sur la
position "II", qui correspond à la vitesse élevée.
Si vous avez du mal à tourner le bouton, tournez d'abord
légèrement le mandrin dans les deux sens, puis tournez
le bouton.
ATTENTION:
• N'activez le bouton de changement de vitesse
qu'une fois l'outil parfaitement arrêté. Vous
risqueriez d'endommager l'outil en changeant la
vitesse avant que l'outil ne soit arrêté.
• Placez toujours le bouton de changement de
vitesse sur la position correcte. Si vous faites
fonctionner l'outil avec le bouton de changement
de vitesse placé à mi-course entre les positions "I"
et "II", il risque d'être endommagé.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale (poignée
auxiliaire)
1
2
3
4
002693
Utilisez toujours la poignée latérale pour un travail
sécuritaire. Installez la poignée latérale de sorte que les
dents de la poignée pénètrent entre les parties saillantes
du barillet de l'outil.
Serrez ensuite la poignée sur la position désirée en
tournant dans le sens des aiguilles d'une montre.
NOTE:
• Le gabarit de profondeur ne pourra pas être utilisé
dans les positions où son extrémité arrière vient
buter contre le carter.
Installation ou retrait du foret
Pour le modèle DP4010
1
002694
Pour installer le foret/l'embout, introduisez-le à fond
dans le mandrin. Serrez le mandrin à la main. Puis
introduisez la clé de mandrin dans chacun des trois
trous et serrez en tournant en sens des aiguilles d'une
montre. Veillez à bien serrer les trois trous de façon
uniforme.
Pour retirer le foret/l'embout, tournez la clé de mandrin
en sens inverse des aiguilles d'une montre dans l'un des
trois trous seulement, puis desserrez à la main.
Après avoir utilisé la clé de mandrin, replacez-la dans le
porte-clés.
1. Clé de mandrin
1. Base de la
poignée
2. Poignée latérale
(poignée
auxiliaire)
3. Dents
4. Saillies
1. Flèche
2. Bouton de
changement de
vitesse

11
Pour le modèle DP4011
1
2
002695
Saisissez l'anneau et tournez le manchon en sens
inverse des aiguilles d'une montre pour ouvrir les
mâchoires du mandrin. Placez le foret/l'embout dans le
mandrin en l'enfonçant le plus loin possible. Saisissez
fermement l'anneau et tournez le manchon en sens des
aiguilles d'une montre pour serrer le mandrin.
Pour retirer le foret/l'embout, saisissez l'anneau et
tournez le manchon en sens inverse des aiguilles d'une
montre.

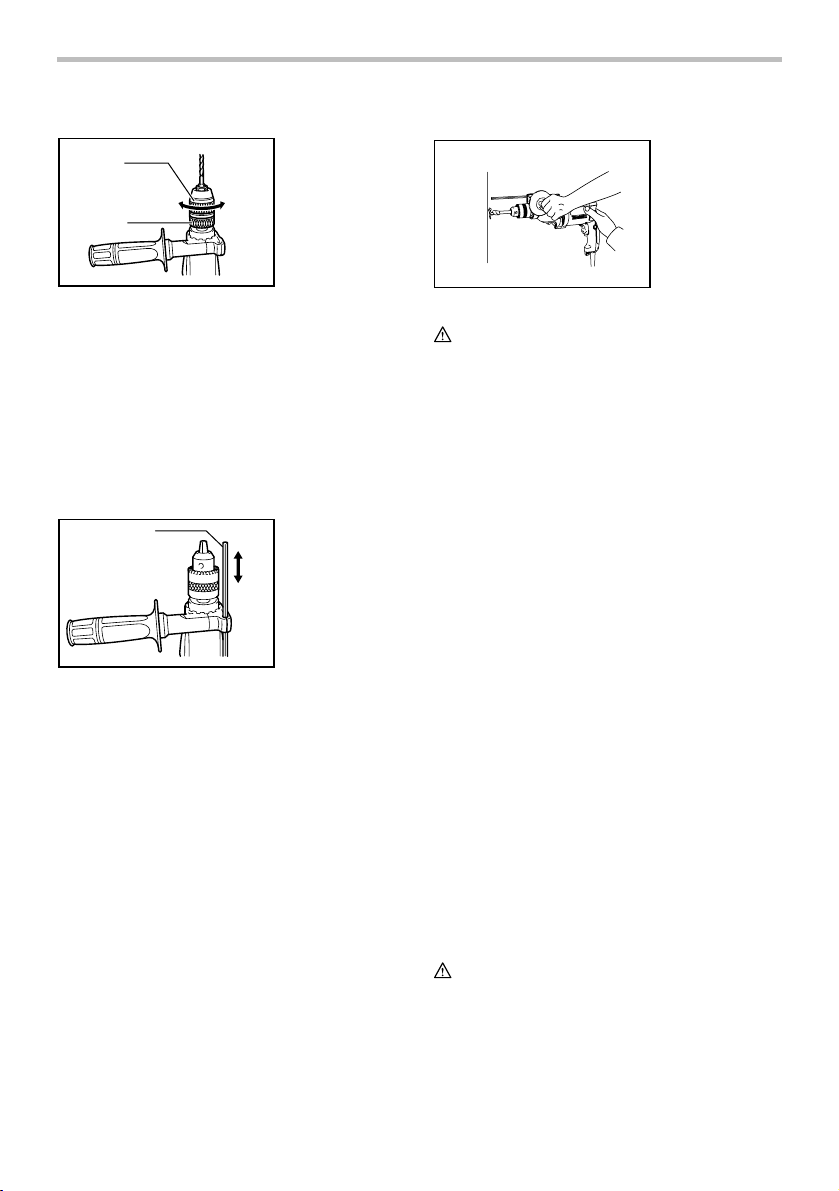

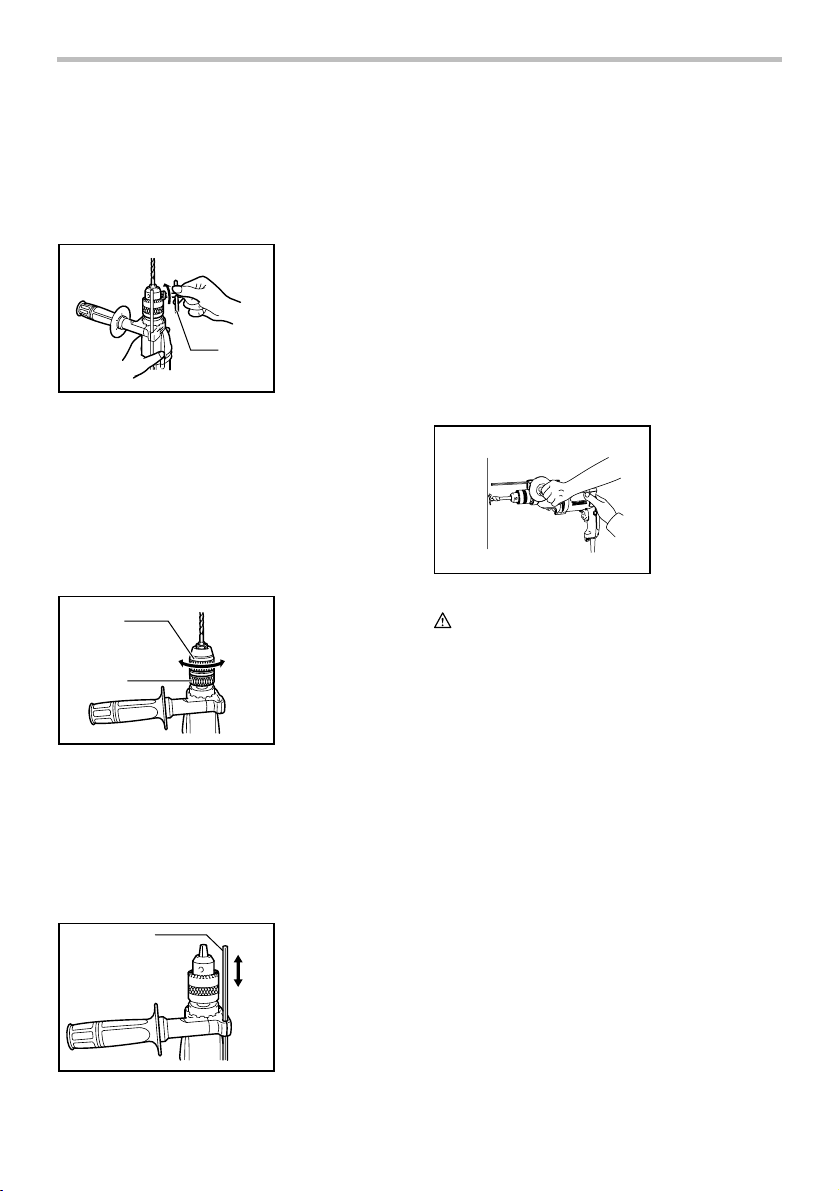

Gabarit de profondeur
1
002696
La tige de profondeur vous permet de percer des trous
de longueur uniforme. Desserrez la poignée latérale et
insérez la tige de profondeur dans l'orifice à la embase
de la poignée. Réglez la tige à la profondeur voulue puis
serrez la poignée latérale.
NOTE:
• Le gabarit de profondeur ne peut pas être utilisé
sur une position dans laquelle il frappe contre le
corps de l'outil.
UTILISATION
Prise de l'outil
Saisissez l'outil uniquement par la poignée lors de son
utilisation.
Perçage
008406
ATTENTION:
• Une pression excessive sur l'outil n'accélère pas le
perçage. Au contraire, elle risque d'endommager la
pointe du foret, de réduire le rendement de l'outil et
donc sa durée de service.
• Une force énorme s'exerce sur le foret et l'outil
quand le premier émerge sur la face postérieure.
Tenez votre outil fermement et faites bien attention
dès que le foret commence à approcher de la face
opposée du matériau que vous percez.
• Un foret coincé peut se retirer en plaçant
l'inverseur sur la direction opposée. Il faut alors
faire très attention car l'outil risque de reculer
brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à
l'aide d'un étau ou d'un mode de fixation analogue.
• Évitez de percer dans des matériaux où vous
soupçonnez la présence de clous cachés ou
d'autres objets pouvant faire coincer ou casser le
foret.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d'une
vis-guide. Celle-ci rend le perçage plus aisé en tirant le
foret à l'intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l'aide d'un
poinçon et d'un marteau. Placez ensuite la pointe du
foret dans l'indentation et commencez à percer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer à sec.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
1. Jauge de
profondeur
1. Manchon
2. Bague

12

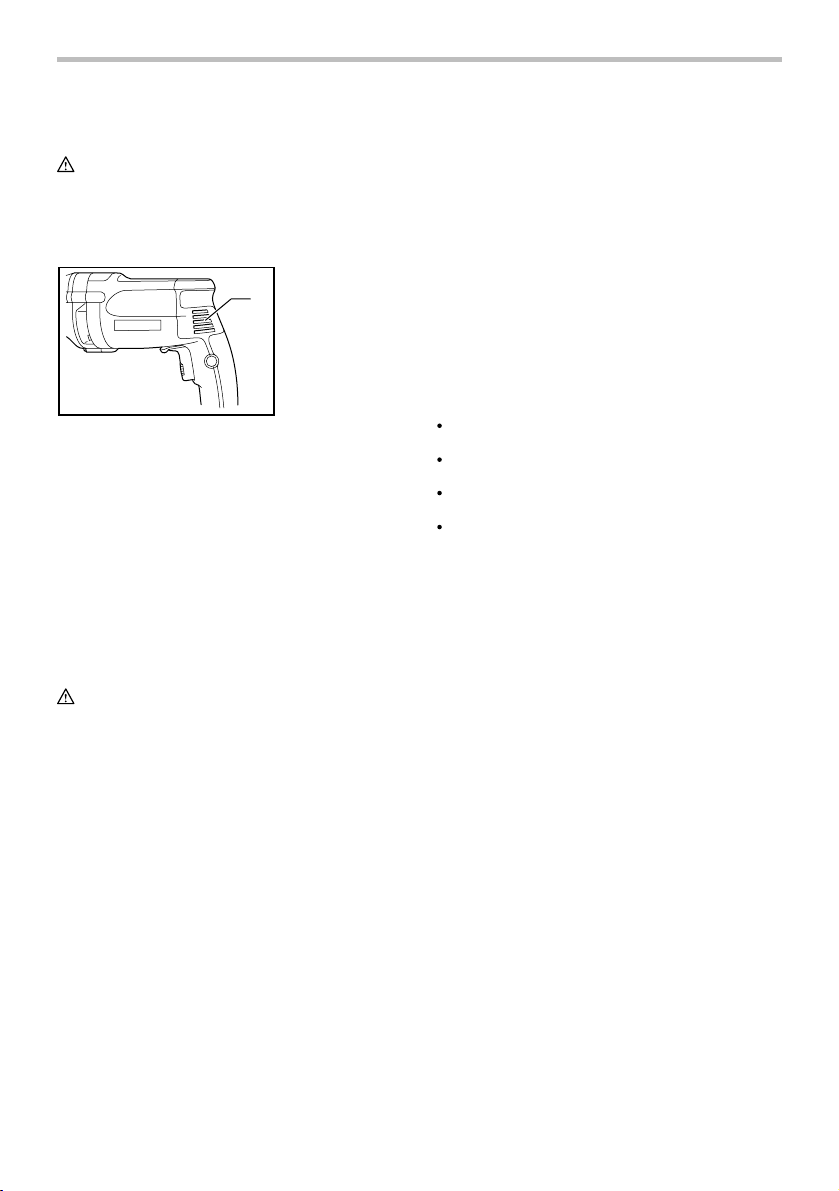

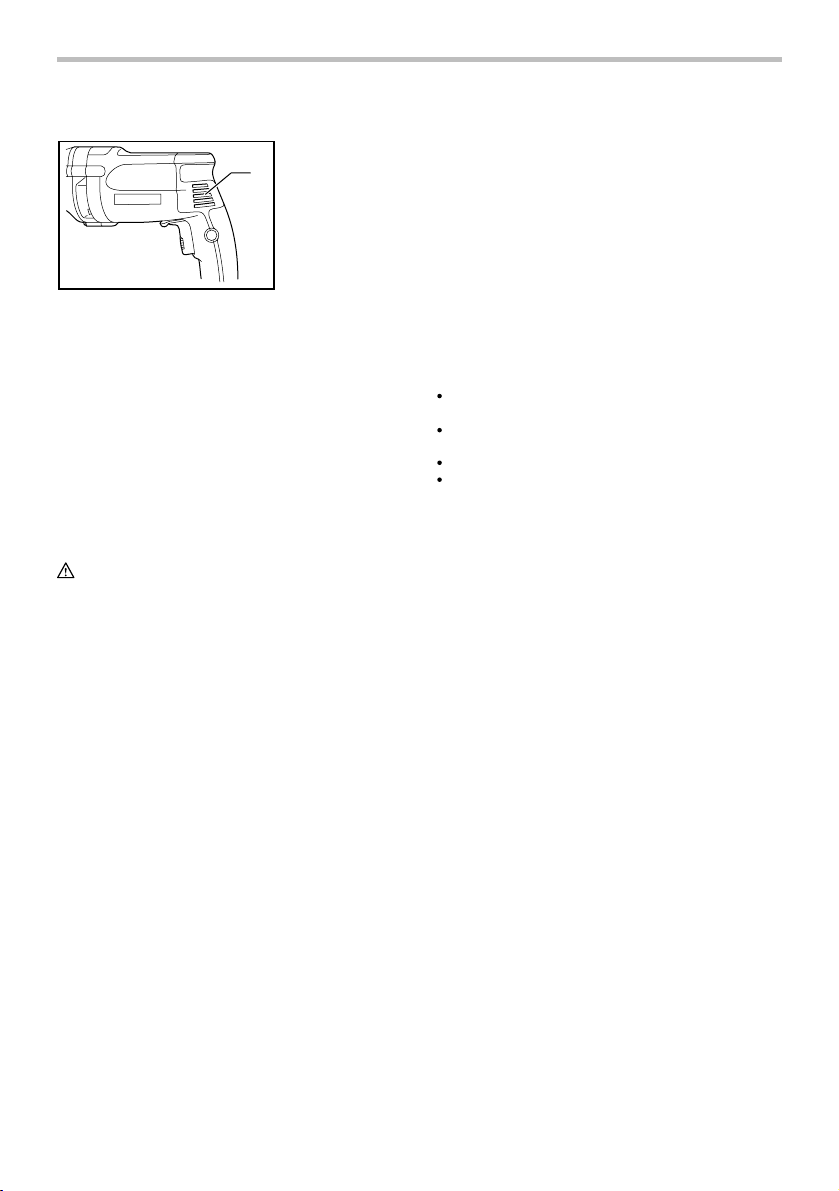

Nettoyage des orifices de ventilation
1
008322
L'outil et ses orifices d'aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d'aération
de l'outil, ou chaque fois qu'ils commencent à se
boucher.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, inspection ou remplacement du balai
de carbone, ou tout autre ajustement ou entretien, doit
être effectué par un centre de service après-vente
Makita autorisé, et utiliser des pièces de rechange
Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets
• Scie-cloche
• Lunettes de sécurité
• Mandrin auto-serrant 13
• Clé de mandrin
• Ensemble de poignée
• Gabarit de profondeur
• Mallette de transport en plastique
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Trous d'évent

13
ESPAÑOL
ESPECIFICACIONES
Modelo DP4010/DP4011
Especificaciones eléctricas en México 120 V 6,6 A 50/60 Hz
Velocidad Alta Baja
Acero 8 mm (5/16") 13 mm (1/2")
Capacidades Madera 25 mm (1") 40 mm (1-9/16")
Revoluciones por minuto (r.p.m.) 0 - 2 900 r/min 0 - 1 200 r/min
Longitud total 347 mm (13-5/8")
Peso neto 2,2 kg (4,9 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.
ENE032-1
Uso previsto
La herramienta está diseñada para taladrar en madera,
metal y plástico.
GEA001-3
Normas generales de seguridad
¡ADVERTENCIA! Lea todas las instrucciones. Si no
sigue todas las instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
heridas graves. El término "herramienta eléctrica" se
refiere, en todas las advertencias que aparecen a
continuación, a su herramienta eléctrica de
funcionamiento con conexión a la red eléctrica
(alámbrica) o herramienta eléctrica de funcionamiento a
batería (inalámbrica).
GUARDE ESTAS
INSTRUCCIONES.
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
10. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. El equipo de
seguridad tal como máscara contra el polvo,

14
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
11. Evite el encendido accidental de la
herramienta. Asegúrese de que el interruptor
se encuentra en posición de apagado (OFF)
antes de conectar la herramienta. Si transporta
la herramienta eléctrica con su dedo en el
interruptor o si conecta la herramienta cuando
está encendida (ON) puede haber accidentes.
12. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
14. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
15. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reparada.
18. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
19. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o atoradas, piezas rotas
y cualquier otra condición que pueda afectar
al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atore menos y sea más fácil
controlarla.
22. Utilice la herramienta eléctrica, accesorios,
cuchillas, etc. de acuerdo con estas
instrucciones y de la manera establecida para
cada tipo de unidad en particular; tenga en
cuenta las condiciones laborales y el trabajo a
realizar. Si utiliza la herramienta eléctrica para
realizar operaciones distintas de las indicadas,
podrá presentarse una situación peligrosa.
Servicio técnico
23.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
24. Siga las instrucciones para la lubricación y
cambio de accesorios.
25. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
GEB002-2
NORMAS ESPECÍFICAS DE
SEGURIDAD
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para el taladro. Si utiliza esta herramienta
eléctrica de forma no segura o incorrecta, podrá
sufrir graves heridas personales.
1. Cuando realice una operación donde la
herramienta eléctrica pudiera entrar en
contacto con cableado oculto o su propio
cable, sujete la herramienta por las superficies
de asimiento aisladas. El contacto con un cable
con corriente hará que la corriente circule por las
partes metálicas de la herramienta y electrocute
al operador.
2. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo

15
cuando utilice la herramienta en lugares altos.
3. Sostenga la herramienta con firmeza.
4. Mantenga las manos alejadas de las piezas
giratorias.
5. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
6. No toque la broca o la pieza de trabajo
inmediatamente después de utilizarla; podrían
estar muy calientes y producirle quemaduras
de piel.
7. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de
polvo o que éste tenga contacto con la piel.
Consulte la información de seguridad del
proveedor de los materiales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El mal uso o incumplimiento de las reglas de
seguridad descritas en el presente manual de
instrucciones puede ocasionar graves lesiones
personales.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･voltios
･amperios
･hercios
･corriente alterna
･velocidad en vacío
･Construcción clase II
･revoluciones alternaciones o carreras
por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
3
5
2
4
002990
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo. La velocidad de la herramienta
incrementa aumentando la presión en el gatillo. Suelte
el gatillo para parar.
Para una operación continua, apriete el gatillo y
después meta el botón de bloqueo.
Para detener la herramienta estando en la posición
bloqueada, apriete completamente el gatillo y luego
suéltelo.
Se provee un disco de control de velocidad para que
pueda limitarse (variarse) la velocidad máxima de la
herramienta. Gire el disco de control de velocidad en el
sentido de las agujas del reloj para aumentar la
velocidad y en el sentido contrario para disminuirla.
Accionamiento del conmutador de inversión
de giro
A
B
1
002991
Esta herramienta cuenta con un conmutador de
inversión que se utiliza para cambiar la dirección de la
rotación. Mueva la palanca del conmutador de inversión
a la posición (lado A ) para que el eje de la
herramienta rote en el sentido de las agujas del reloj y
en la posición (lado B) para que rote en el sentido
opuesto al de las agujas del reloj.
1. Palanca del
conmutador de
inversión de giro
1. Botón de
bloqueo
2. Disco de control
de velocidad
3. Gatillo
interruptor
4. Alta
5. Baja

16
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la
operación.
• Utilice el conmutador de inversión solamente
después de que la herramienta haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta haya parado podrá
dañarla.
Cambio de velocidad
1
2
002691
Se pueden preseleccionar dos rangos de velocidad con
la perilla de cambio de velocidad.
Para cambiar la velocidad, gire la perilla de cambio de
velocidad de manera tal que la flecha sobre el cuerpo de
la herramienta apunte hacia la posición "I" de la perilla
para disminuir la velocidad o a la posición "II" para
aumentar la velocidad.
Si le resulta difícil girar la perilla, primero gire apenas el
mandril en cualquier dirección y luego vuelva a girar la
perilla.
PRECAUCIÓN:
• Utilice la perilla de cambio de velocidad sólo
después de que la herramienta se haya detenido
por completo. Si cambia la velocidad de la
herramienta antes de que ésta se detenga, se
podría dañar la herramienta.
• Siempre coloque la palanca de cambio de
velocidad en la posición correcta. Si usted opera la
herramienta posicionando la palanca de cambio de
velocidad a la mitad, entre la posición "I" y "II",
podría dañarse la herramienta.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Instalación de la empuñadura lateral (mango
auxiliar)
1
2
3
4
002693
Utilice siempre la empuñadura lateral para garantizar un
funcionamiento seguro. Instale la empuñadura lateral de
modo que los dientes encajen entre las protuberancias
del cilindro de la herramienta.
Luego, apriete la empuñadura girándola hacia la
derecha hasta la posición deseada.
NOTA:
• El calibrador de profundidad no puede ser utilizado
en la posición en que éste golpea contra la caja de
engranajes.
Instalación o desmontaje de la broca
Para modelo DP4010
1
002694
Para instalar la broca, introdúzcala a tope en el mandril.
Apriete el mandril a mano. Ponga la llave del mandril en
cada uno de los tres agujeros y apriete hacia la derecha.
Asegúrese de apretar los tres agujeros del mandril
uniformemente.
Para quitar la broca, gire la llave del mandril hacia la
izquierda en uno de los agujeros solamente, después
afloje el mandril a mano.
Después de utilizar la llave del mandril asegúrese de
ponerla otra vez en su posición original.
1. Llave de mandril
1. Base de la
empuñadura
2. Empuñadura
lateral (mango
auxiliar)
3. Dientes
4. Protuberancias
1. Flecha
2. Perilla de
cambio de
velocidad

17
Para modelo DP4011
1
2
002695
Sostenga la base del mandril y gire el anillo hacia la
izquierda para abrir las mordazas del mandril. Ponga la
broca en el mandril a tope. Sujete la base firmemente y
gire el anillo hacia la derecha para apretar el mandril.
Para quitar la broca, sujete la base del mandril y gire el
anillo hacia la izquierda.
Calibrador de profundidad
1
002696
El calibrador de profundidad sirve para taladrar orificios
de profundidad uniforme. Afloje la empuñadura lateral e
inserte el calibrador de profundidad en el orificio de la
base de la empuñadura. Ajuste el calibrador de
profundidad a la profundidad deseada y apriete la
empuñadura lateral.
NOTA:
• El tope de profundidad no podrá ser utilizado en la
posición donde el mismo golpee contra la carcasa
de la herramienta.
OPERACIÓN
Sujeción de la herramienta
Sujete la herramienta sólo del mango al estar realizando
una operación.
Operación de taladrado
008406
PRECAUCIÓN:
• Con ejercer una presión excesiva sobre la
herramienta no conseguirá taladrar más rápido. De
hecho, esta presión excesiva sólo servirá para
dañar la punta de la broca, disminuir el
rendimiento de la herramienta y acortar su vida de
servicio.
• En el momento de comenzar a penetrar se ejerce
una fuerza tremenda sobre la herramienta/broca.
Sujete la herramienta firmemente y tenga cuidado
cuando la broca comience a penetrar en la pieza
de trabajo.
• Una broca atorada podrá extraerse simplemente
poniendo el interruptor de inversión en giro inverso
para que retroceda. Sin embargo, la herramienta
podrá retroceder bruscamente si no la sujeta
firmemente.
• Sujete siempre las piezas de trabajo pequeñas en
un tornillo de banco o herramienta de sujeción
similar.
• Evite taladrar en materiales que sospeche puedan
tener clavos ocultos u otras cosas que puedan
hacer que la broca se trabe o rompa.
Taladrado en Madera
Cuando taladre en madera, los mejores resultados se
obtendrán con brocas para madera equipadas con un
tornillo guía. El tornillo guía facilita el taladrado tirando
de la broca hacia el interior de la pieza de trabajo.
Taladrado en metal
Para evitar que la broca resbale al empezar a hacer el
agujero, haga una mella con punzón y un martillo en el
punto a taladrar. Coloque la punta de la broca en la
mella y comience a taladrar.
Emplee un lubricante para operaciones de corte cuando
taladre metales. Las excepciones son hierro y latón que
deberán ser taladrados en seco.
1. Calibrador de
profundidad
1. Base de mandril
2. Anillo de ajuste

18
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
Limpieza de los orificios de ventilación
1
008322
La herramienta y sus aberturas de ventilación han de
mantenerse limpias. Limpie las aberturas de ventilación
regularmente o siempre que los orificios empiecen a
estar obstruidos.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, la inspección y sustitución
de la escobilla de carbón, y cualquier otro
mantenimiento o ajuste deberán ser realizados en
Centros o Servicios de fábrica Autorizados por Makita,
empleando siempre piezas de repuesto de Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Brocas de taladrado
• Broca de corona
• Gafas de seguridad
• Mandril automático 13
• Llave de portabroca
• Conjunto de mordaza
• Calibrador de profundidad
• Maletín de transporte de plástico
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1
1. Aberturas de
ventilación

19

20
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:
• plomo de pinturas a base de plomo,
• silice cristalino de ladrillos y cemento y otros productos de albanileria, y
• arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
884741A941 DP4010-1
