Makita HP2042 User manual

GB 2-Speed Hammer Drill Instruction Manual
F Perceuse à percussion à 2 vitesses Manuel d’instructions
D 2-Gang Schlagbohrmaschine Betriebsanleitung
I 2 Velocità trapano a percussione Istruzioni per l’uso
NL 2 Snelheden slagboormachine Gebruiksaanwijzing
E 2 Velocidad taladro percutor Manual de instrucciones
P Berbequim percutor com 2 velocidades Manual de instruções
DK 2-Gears slagboremaskine Brugsanvisning
S 2-Hastighets slagborrmaskin Bruksanvisning
N Slagboremaskin med to hastigheter Bruksanvisning
FIN 2-Nopeuksinen vasaraporakone Käyttöohje
GR Σφυροτρύπανο 2 Ταχυτήτων Οδηγίες χρήσεως
HP2040
HP2041
HP2042

2
12
34
56
78
13
12
10
11
9
76
8
5
4
3
BA
12

3
910
15
14

4
ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2 Lock button
3 Reversing switch lever
4 Speed change lever
5 Action mode change button
6Teeth
7 Grip base
8 Side grip
9Protrusions
10 Sleeve
11 Ring
12 Chuck key
13 Depth gauge
14 Blow-out bulb
15 Vent holes
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for impact drilling in brick, concrete
and stone as well as for drilling without impact in wood,
metal, ceramic and plastic.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB003-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to hammer drill safety rules. If you use this power
tool unsafely or incorrectly, you can suffer serious
personal injury.
1. Wear ear protectors with impact drills. Exposure
to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
9. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
Model HP2040/HP2041 HP2042
Speed High Low High Low
Capacities
Concrete 20 mm ----- 20 mm -----
Steel 8 mm 13 mm 8 mm 13 mm
Wood 25 mm 40 mm 25 mm 40 mm
No load speed (min–1) 0 – 2,900 0 – 950 2,900 950
Blows per minute 0 – 37,700 0 – 12,400 37,700 12,400
Overall length 364 mm 364 mm
Net weight 2.6 kg 2.6 kg
Safety class a/II

5
For Model HP2040, HP2041
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
For Model HP2042
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Reversing switch action (Fig. 2)
For Model HP2040, HP2041
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch lever to the posi-
tion (A side) for clockwise rotation or the position
(B side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
Speed change (Fig. 3)
Two speed ranges can be preselected with the speed
change lever.
To change the speed, turn the speed change lever to the
position 1 for low speed or the position 2 for high speed.
If the speed change lever does not turn easily, turn the
chuck slightly in either direction and turn the lever again.
Be sure that the speed change lever is set to the correct
position before operation. Use the right speed for your
job.
CAUTION:
• Always set the speed change lever fully to the correct
position. If you operate the tool with the speed change
lever positioned halfway, the tool may be damaged.
• Do not use the speed change lever while the tool is run-
ning. The tool may be damaged.
Selecting action mode (Fig. 4)
This tool has an action mode changing button.
For rotation with hammering, depress the button from the
side with gsymbol fully.
For rotation only, depress the button from the side with m
symbol fully.
CAUTION:
• Always depress the action mode changing button all
the way to your desired mode position. If you operate
the tool with the button positioned halfway between the
mode symbols, the tool may be damaged.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (auxiliary handle) (Fig. 5)
Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel.
Then tighten the grip by turning clockwise at the desired
position. It may be swung 360° so as to be secured at
any position.
Installing or removing drill bit
For Model HP2041 (Fig. 6)
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve clock-
wise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve coun-
terclockwise.
For Model HP2040, HP2042 (Fig.7)
To install the bit, place it in the chuck as far as it will go.
Tighten the chuck by hand. Place the chuck key in each
of the three holes and tighten clockwise. Be sure to
tighten all three chuck holes evenly.
To remove the bit, turn the chuck key counterclockwise in
just one hole, then loosen the chuck by hand.
After using the chuck key, be sure to return it to the origi-
nal position.
Depth gauge (Fig. 8)
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the tool body.
OPERATION
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods embed-
ded in the concrete. Always use the side grip (auxiliary
handle) and firmly hold the tool by both side grip and
switch handle during operations. Failure to do so may
result in the loss of control of the tool and potentially
severe injury.
When drilling in concrete, granite, tile, etc., depress the
action mode changing button from the side with
gsymbol fully to use “rotation with hammering” action.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pres-
sure gives best results. Keep the tool in position and pre-
vent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.

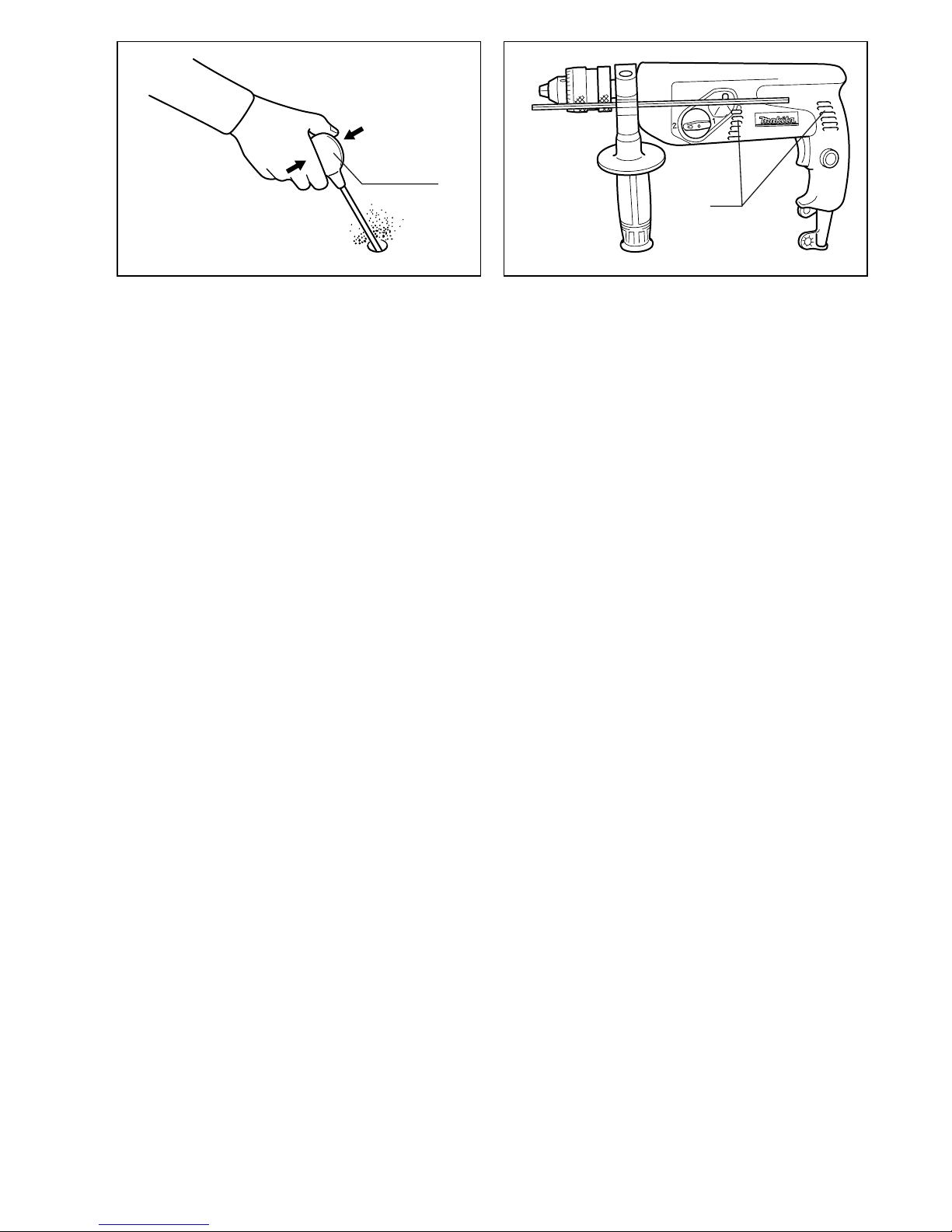

Blow-out bulb (optional accessory) (Fig. 9)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.

6
Drilling operation
CAUTION:
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool perfor-
mance and shorten the service life of the tool.
• There is a tremendous force exerted on the tool/bit at
the time of hole break through. Hold the tool firmly and
exert care when the bit begins to break through the
workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back out.
However, the tool may back out abruptly if you do not
hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
When drilling in wood, metal or plastic materials, depress
the action mode changing button from the side with m
symbol fully to use “rotation only” action.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
Cleaning vent holes (Fig. 10)
The tool and its air vents have to be kept clean. Regularly
clean the tool’s air vents or whenever the vents start to
become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Tungsten-carbide tipped hammer bit
• Blow-out bulb
• Safety goggles
• Chuck key
• Grip assembly
• Depth gauge
• Plastic carrying case
• Hole saw 79 mm and 95 mm
• Philips bit (For HP2040 and HP2041)
• Slotted bit (For HP2040 and HP2041)
ENG102-2
For European countries only
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 94 dB (A)
Sound power level (LWA): 105 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG203-2
Vaibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact drilling into concrete
Vibration emission (ah,ID): 8.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG301-1
Work mode: drilling into metal
Vibration emission (ah,D): 3.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).

7
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: 2-Speed Hammer Drill
Model No./ Type: HP2040, HP2041, HP2042
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu K ato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

8
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette de l’interrupteur
2 Bouton de blocage
3 Inverseur
4 Levier de changement de
vitesse
5 Sélecteur de mode
6 Crans
7 Embase de la poignée
8 Poignée latérale
9 Saillies
10 Manchon
11 Bague
12 Clé de mandrin
13 Tige de profondeur
14 Poire soufflantte
15 Orifices d’aération
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
Utilisations
L’outil est conçu pour le perçage avec frappe dans la bri-
que, le béton et la pierre, ainsi que pour le perçage sans
frappe dans le bois, le métal, la céramique et le plasti-
que.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils électri-
ques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB003-4
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le mar-
teau perforateur. Si vous n’utilisez pas cet outil élec-
trique de façon sûre et adéquate, vous courez un
risque de blessure grave.
1. Portez des protections d’oreilles lorsque vous
utilisez un marteau perforateur. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en posséde.
La perte de contrôle comporte un risque de bles-
sure.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
4. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
5. Tenez l’outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en mou-
vement.
7. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
8. Ne touchez pas le foret ou le matériau immédia-
tement après l’utilisation ; ils peuvent être extrê-
mement chauds et brûler votre peau.
Modèle HP2040/HP2041 HP2042
Vitesse Vitesse rapide Vitesse lente Vitesse rapide Vitesse lente
Capacités
Béton 20 mm ----- 20 mm -----
Acier 8 mm 13 mm 8 mm 13 mm
Bois 25 mm 40 mm 25 mm 40 mm
Vitesse à vide (min–1) 0 – 2 900 0 – 950 2 900 950
Cadence de frappe/mn 0 – 37 700 0 – 12 400 37 700 12 400
Longueur totale 364 mm 364 mm
Poids net 2,6 kg 2,6 kg
Catégorie de sécurité a/II

9
9. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE D’EMPLOI.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne et qu’elle revient sur la position
“OFF” une fois relâchée.
Pour le modèles HP2040, HP2041
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Plus vous appuyez sur la gâchette de
l’interrupteur, plus la vitesse de l’outil augmente. Pour
arrêter l’outil, relâchez la gâchette de l’interrupteur.
Pour obtenir un fonctionnement continu, tirez sur la
gâchette de l’interrupteur et appuyez sur le bouton de
blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette de l’interrupteur et relâchez-la.
Pour le modèle HP2042
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur. Pour arrêter l’outil, relâchez la gâchette
de l’interrupteur.
Pour obtenir un fonctionnement continu, tirez sur la
gâchette de l’interrupteur et appuyez sur le bouton de
blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette de l’interrupteur et relâchez-la.
Inverseur (Fig. 2)
Pour le modèle HP2040, HP2041
Cet outil est muni d’un inverseur pour modifier le sens de
rotation. Déplacez l’inverseur sur la position (côté A)
pour une rotation vers la droite, et sur la position
(côté B) pour une rotation en sens inverse.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant qu’il ne soit
complètement arrêté.
Changement de vitesse (Fig. 3)
Vous pouvez sélectionner l’une des deux vitesses préré-
glées avec le levier de changement de vitesse.
Pour changer la vitesse, tournez le levier de changement
de vitesse sur la position 1 pour une vitesse lente, ou sur
la position 2 pour une vitesse rapide.
Si vous avez du mal à faire tourner le levier de change-
ment de vitesse, tournez légèrement le mandrin dans un
sens ou dans l’autre, puis recommencez à tourner le
levier.
Avant de commencer le travail, assurez-vous que le
levier de changement de vitesse est réglé sur la bonne
position. Utilisez une vitesse adaptée au travail à effec-
tuer.
ATTENTION :
• Réglez toujours le levier de changement de vitesse
parfaitement sur la position adéquate. En utilisant l’outil
avec le levier de changement de vitesse à mi-chemin
entre les deux positions, vous risqueriez d’endomma-
ger l’outil.
• Ne déplacez pas le levier de changement de vitesse
pendant que l’outil tourne. Vous risqueriez d’endomma-
ger l’outil.
Sélection du mode opératoire (Fig. 4)
L’outil possède un sélecteur de mode.
Pour la rotation avec percussion, appuyez complètement
sur le côté du sélecteur qui porte le symbole g.
Pour la rotation uniquement, appuyez complètement sur
le côté du sélecteur qui porte le symbole m.
ATTENTION :
• Enfoncez toujours le bouton de changement de mode à
fond sur la position du mode désiré. En utilisant l’outil
avec le bouton à mi-chemin entre les symboles de
mode, vous risqueriez d’endommager l’outil.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Pose de la poignée latérale (poignée auxiliaire)
(Fig. 5)
Pour garantir un travail en toute sécurité, utilisez toujours
la poignée latérale. Installez la poignée latérale de façon
que les crans de la poignée s’insèrent entre les saillies
du collet de l’outil.
Puis, serrez la poignée en la tournant vers la droite sur la
position voulue. Elle pivote sur 360°, ce qui permet de la
fixer à n’importe quelle position.
Installation et retrait du foret
Pour le modèle HP2041 (Fig. 6)
Tenez la bague et tournez le manchon vers la gauche
pour ouvrir le mandrin. Placez le foret dans le mandrin
aussi loin que possible. Saisissez fermement la bague et
tournez le manchon vers la droite pour serrer le mandrin.
Pour retirer le foret, tenez la bague et tournez le man-
chon vers la gauche.

10
Pour le modèles HP2040, HP2042 (Fig. 7)
Pour installer le foret, introduisez-le à fond dans le man-
drin. Serrez le mandrin à la main. Puis introduisez la clé
de mandrin dans chacun des trois trous et serrez en tour-
nant vers la droite. Veillez à bien serrer les trois trous de
façon uniforme.
Pour retirer le foret, tournez la clé de mandrin vers la
gauche dans l’un des trois trous seulement, puis desser-
rez à la main.
Après avoir utilisé la clé de mandrin, replacez-la dans le
porte-clé.
Tige de profondeur (Fig. 8)
La tige de profondeur vous permet de percer des trous
de longueur uniforme. Desserrez la poignée latérale et
insérez la tige de profondeur dans l’orifice de la poignée
latérale. Réglez la tige à la profondeur voulue puis serrez
la poignée latérale.
NOTE :
• La tige de profondeur ne peut être utilisée à la position
où elle bute sur le corps de l’outil.
UTILISATION
Rotation et percussion
ATTENTION :
• Une force énorme s’exerce sur le foret et l’outil lorsque
le foret émerge sur la face opposée, lorsque le trou est
encombré de copeaux ou de particules, ou lors de la
frappe sur des barres d’armature encastrées dans le
béton. Utilisez toujours la poignée latérale (poignée
auxiliaire) et tenez fermement l’outil par la poignée
latérale et par la poignée revolver lors des travaux.
Sinon, vous risquez de perdre le contrôle de l’outil et de
subir une blessure grave.
Pour percer dans le béton, le granite, la tuile, etc., enfon-
cez le sélecteur de mode complètement du côté qui
porte le symbole gpour effectuer une “rotation avec per-
cussion”.
Vous devez utiliser un foret à pointe en carbure de tungs-
tène.
Placez le foret à l’endroit prévu pour le trou, puis
appuyez sur la gâchette. N’appliquez pas une force
excessive sur l’outil. Vous obtiendrez de meilleurs résul-
tats en exerçant une légère pression. Maintenez l’outil en
position et évitez qu’il ne glisse à l’extérieur du trou.
N’appliquez pas davantage de pression lorsque le trou
est bouché par les copeaux et particules. Faites plutôt
tourner l’outil au ralenti, puis retirez partiellement le foret
du trou. En répétant cette opération quelques fois, le trou
se débouchera et vous pourrez poursuivre le perçage
normalement.
Poire soufflante (accessoire en option) (Fig. 9)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage
ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand
le premier émerge sur la face postérieure. Tenez votre
outil fermement et faites bien attention dès que le foret
commence à approcher de la face opposée du maté-
riau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur
la direction opposée. Il faut alors faire très attention car
l’outil risque de reculer brusquement si vous ne le
tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide
d’un étau ou d’un mode de fixation analogue.
Pour travailler dans du bois, du métal et du plastique,
appuyez complètement sur le sélecteur de mode qui
porte le symbole mpour effectuer une “rotation seule”.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets munies d’une vis-
guide. Celle-ci rend le perçage plus aisé en tirant le foret
à l’intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage à l’aide d’un
poinçon et d’un marteau. Placez ensuite la pointe du
foret dans l’indentation et commencez à percer.
Quand vous percez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer à sec.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
Nettoyage des orifices d’aération (Fig. 10)
L’outil et ses orifices d’aération doivent être maintenus
propres. Nettoyez régulièrement les orifices d’aération de
l’outil, ou chaque fois qu’ils commencent à se boucher.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce peut comporter un risque de bles-
sure. N’utilisez les accessoires ou pièces qu’aux fins
mentionnées dans le présent mode d’emploi.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Foret à pointe en carbure de tungstène
• Poire soufflante
• Lunettes de sécurité
• Clé à mandrin
• Ensemble de poignée
• Tige de profondeur
• Mallette de transport en plastique
• Scie circulaire 79 mm et 95 mm
• Foret Phillips (Modèles HP2040 et HP2041)
• Foret fendu (Modèles HP2040 et HP2041)

11
ENG102-2
Pour les pays d’Europe uniquement
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 94 dB (A)
niveau de puissance sonore (LWA) : 105 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG203-2
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : Perçage avec chocs dans le béton
Émission de vibrations (ah,ID) : 8,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG301-1
Mode de travail : Perçage dans le métal
Émission de vibrations (ah,D) : 3,0 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-12
Déclaration de conformité CE
Makita Corporation, en tant que fabricant responsa-
ble, déclare que la ou les machines suivantes :
Désignation de la machine : Perceuse à percussion à
2 vitesses
N° de modèle / Type : HP2040, HP2041, HP2042
sont produites en série et
sont conformes aux Directives européennes suivan-
tes :98/37/CE jusqu’au 28 décembre 2009, puis 2006/
42/CE à compter du 29 décembre 2009
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Angleterre
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Elektronikschalter
2 Schalterarretierung
3 Drehrichtungsumschalter
4 Drehzahlumschalthebel
5 Betriebsartenschalter
6 Innenverzahnung
7 Griffbasis
8 Seitengriff
9 Außenverzahnung
10 Werkzeugverriegelung
11 Klemmring
12 Bohrfutterschlüssel
13 Tiefenanschlag
14 Ausblaspipette
15 Lüftungsschlitze
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Die Maschine ist für Schlagbohren in Ziegel, Beton und
Stein sowie für Bohren in Holz, Metall, Keramik und
Kunststoff vorgesehen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen- Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluß betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB003-4
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Schlagbohrer-Sicherheitsregeln abhalten. Wenn Sie
dieses Elektrowerkzeug auf unsichere oder unsach-
gemäße Weise benutzen, können Sie schwere Verlet-
zungen erleiden.
1. Tragen Sie Gehörschützer beim Arbeiten mit
Schlagbohrmaschinen. Lärmeinwirkung kann zu
Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie)
mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Verletzungen verursachen.
3. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
4. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
5. Die Maschine sicher mit beiden Händen festhal-
ten.
6. Halten Sie die Hände von rotierenden Teilen fern.
7. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit Hand-
haltung.
8. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder des Werkstücks unmittelbar nach
der Bearbeitung, weil sie dann noch sehr heiß
sind und Hautverbrennungen verursachen kön-
nen.
9. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
Modell HP2040/HP2041 HP2042
Drehzahl Hohe Drehzahl Niedrige Drehzahl Hohe Drehzahl Niedrige Drehzahl
Bohrleistungen
Beton 20 mm ----- 20 mm -----
Stahl 8 mm 13 mm 8 mm 13 mm
Holz 25 mm 40 mm 25 mm 40 mm
Leerlaufdrehzahl (min-1) 0 – 2 900 0 – 950 2 900 950
Schlagzahl 0 – 37 700 0 – 12 400 37 700 12 400
Gesamtlänge 364 mm 364 mm
Nettogewicht 2,6 kg 2,6 kg
Sicherheitsklasse a/II

13
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Für Modell HP2040, HP2041
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Elektronikschalter. Zum Einschalten drük-
ken Sie den Elektronikschalter. Zum Ausschalten lassen
Sie den Schalter los.
Für Dauerbetrieb drücken Sie den Elektronikschalter und
gleichzeitig die Schalterarretierung.
Zum Ausschalten des Dauerbetriebs den Elektronik-
schalter drücken und wieder loslassen.
Für Modell HP2042
Zum Einschalten drücken Sie den Elektronikschalter.
Zum Ausschalten lassen Sie den Schalter los.
Für Dauerbetrieb drücken Sie den Elektronikschalter und
gleichzeitig die Schalterarretierung.
Zum Ausschalten des Dauerbetriebs den Elektronik-
schalter drücken und wieder loslassen.
Drehrichtungsumschalter (Abb. 2)
Für Modell HP2040, HP2041
Diese Maschine besitzt einen Drehrichtungsumschalter.
Stellen Sie den Drehrichtungs-Umschalthebel für
Rechtsdrehung auf die Stellung (Seite A) oder für
Linksdrehung auf die Stellung (Seite B).
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit dem
Bohren Beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommem ist. Andernfalls kann
die Maschine beschädigt werden.
Getriebe-Wahlschalter (Abb. 3)
Zwei Drehzahlbereiche können mit dem Drehzahlum-
schalthebel vorgewählt werden.
Um die Drehzahl zu ändern, drehen Sie den Dreh-
zahlumschalthebel für niedrige Drehzahl auf Position 1
und für hohe Drehzahl auf Position 2.
Falls der Drehzahlumschalthebel nicht leicht zurückkehrt,
drehen Sie das Futter geringfügig in beide Richtungen,
bevor Sie den Hebel erneut drehen.
Vergewissern Sie sich vor Arbeitsbeginn stets, dass sich
der Drehzahlumschalthebel in der korrekten Stellung
befindet. Verwenden Sie stets die geeignete Drehzahl für
die jeweilige Arbeit.
VORSICHT:
• Achten Sie stets darauf, dass sich der Drehzahlum-
schalthebel vollkommen in seiner jeweiligen Rastposi-
tion befindet. Wird die Maschine in einer
Zwischenstellung des Drehzahlumschalthebels betrie-
ben, kann die Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalthebel nicht wäh-
rend des Betriebs der Maschine. Die Maschine kann
sonst beschädigt werden.
Wahl der Betriebsart (Abb. 4)
Diese Maschine verfügt über einen Betriebsartenschal-
ter.
Zum Schlagbohren den Betriebsartenschalter aur der
Seite mit dem Symbol gvollständig drücken.
Zum Drehbohren den Betriebsartenschalter auf der Seite
mit dem Symbol mvollständig drücken.
VORSICHT:
• Drücken Sie den Betriebsartenschalter immer bis zum
Anschlag auf die gewünschte Position. Wird die
Maschine bei einer Zwischenstellung des Knopfes zwi-
schen den Betriebsartpositionen betrieben, kann sie
beschädigt werden.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Installieren des Seitengriffs (Zusatzgriffs)
(Abb. 5)
Den Griff in der gewünschten Arbeitsposition mit der
Innenverzahnung auf die Außenverzahnung des Maschi-
nengehäuses stecken und durch Rechtsdrehung des
Griffstücks festziehen. Der Zusatzhandgriff kann um
360° geschwenkt und in jeder beliebigen Stellung arre-
tiert werden.
Montage und Demontage
von Einsatzwerkzeugen
Für Modell HP2041 (Abb. 6)
Halten Sie den Klemmring und drehen Sie die Werk-
zeugverriegelung gegen den Uhrzeigersinn, um das
Bohrfutter zu öffnen. Das Einsatzwerkzeug so weit wie
möglich in das Bohrfutter einsetzen. Halten Sie den
Klemmring fest und drehen Sie die Werkzeugverriege-
lung im Uhrzeigersinn, um das Bohrfutter festzuziehen.
Zum Entfernen eines Einsatzwerkzeuges den Klemmring
festhalten und die Werkzeugverriegelung gegen den
Uhrzeigersinn drehen.
Für Modell HP2040, HP2042 (Abb.7)
Das Einsatzwerkzeug so weit wie möglich in das Bohrfut-
ter einsetzen. Das Bohrfutter von Hand festziehen. Den
Bohrfutterschlüssel in jede der drei Bohrfutter-Bohrun-
gen einsetzen und im Uhrzeigersinn festziehen. An allen
drei Bohrfutter-Bohrungen gleichmäßig spannen.
Zum Entfernen eines Einsatzwerkzeuges den Bohrfutter-
schlüssel in einer Bohrfutter-Bohrung gegen den Uhrzei-
gersinn drehen. Danach kann das Bohrfutter von Hand
gelöst werden.
Den Bohrfutterschlüssel nach Verwendung wieder in die
dafür vorgesehene Halterung an der Schlagbohrma-
schine einsetzen.

14
Tiefenanschlag (Abb. 8)
Die Bohrtiefe kann über den Tiefenanschlag eingestellt
werden. Dazu lösen Sie den Seitengriff und führen den
Tiefenanschlag in die Bohrung des Seitengriffes ein.
Stellen Sie den Tiefenanschlag auf die gewünschte
Bohrtiefe und ziehen anschließend den Zusatzhandgriff
wieder fest.
HINWEIS:
• Der Tiefenanschlag kann nicht in einer Position ver-
wendet werden, in der er gegen das Maschinenge-
häuse stößt.
BETRIEB
Schlagbohren
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim Auftref-
fen auf Betonstahl wirkt eine starke, plötzliche Dreh-
kraft auf Maschine und Bohrer. Montieren Sie stets den
Seitengriff (Zusatzgriff), und halten Sie die Maschine
während der Arbeit mit beiden Händen an Seitengriff
und Schaltergriff fest. Eine Missachtung dieser Vor-
sichtsmaßnahme kann den Verlust der Kontrolle über
die Maschine und mögliche schwere Verletzungen zur
Folge haben.
Drücken Sie den Betriebsartenschalter zum Bohren in
Beton, Granit, Fliesen usw. von der Seite mit dem Sym-
bol gvollständig nieder, um die Betriebsart “Schlagboh-
ren” zu verwenden.
Verwenden Sie unbedingt einen Bohrer mit Hartmetall-
spitze.
Setzen Sie den Bohrer auf die gewünschte Bohrstelle,
und drücken Sie dann den Ein-Aus-Schalter. Üben Sie
keinen übermäßigen Druck auf das Werkzeug aus.
Leichter Druck liefert die besten Ergebnisse. Halten Sie
die Maschine in Position, und vermeiden Sie Abrutschen
vom Loch.
Üben Sie keinen stärkeren Druck aus, wenn das Bohr-
loch mit Spänen oder Bohrmehl zugesetzt wird. Lassen
Sie statt dessen die Maschine leer laufen, und ziehen Sie
dann den Bohrer teilweise aus dem Bohrloch heraus.
Durch mehrmaliges Wiederholen dieses Vorgangs wird
das Bohrloch ausgeräumt, so dass der normale Bohrbe-
trieb fortgesetzt werden kann.
Ausblaspipette (Sonderzubehör) (Abb. 9)
Blasen Sie den Staub nach dem Bohren des Lochs mit
einer Ausblaspipette aus dem Loch.
Drehbohren
VORSICHT:
• Ein zu starker Druck auf die Maschine bewirkt keine
Beschleunigung der Bohrleistung. Ein zu hoher
Schnittdruck führt zu einer Beschädigung der Bohrer-
spitze und damit zu Verringerung der Bohrerstandzeit
und Überanspruchung der Maschine.
• Beim Austritt des Bohrers aus dem Werkstück wirkt ein
hohes Rückdrehmoment auf die Maschine. Deshalb
die Maschine gut festhalten und den Vorschub verrin-
gern, wenn der Bohrer durch das Werkstück dringt.
• Ein festsitzender Bohrer läßt sich durch Umschalten
der Drehrichtung auf Linkslauf wieder herausdrehen.
Die Maschine ist gut festzuhalten, da im Linkslauf ein
hohes Rückdrehmoment auf die Maschine auftritt.
• Kleine Werkstücke stets in einem Schraubstock ein-
spannen oder mit einer Schraubzwinge sichern.
Zum Bohren in Holz, Metall oder Kunststoff den Betriebs-
artenschalter auf der Seite mit dem Symbol mvollständig
drükken.
Bohren in Holz
Beim Bohren in Holz lassen sich die besten Ergebnisse
mit Holzbohrern, die mit einer Gewindespitze ausgestat-
tet sind, erzielen. Die Gewindespitze erleichtert das Boh-
ren, da sie den Bohrer in das Werkstück hineinzieht.
Bohren in Metall
Damit der Bohrer beim Anbohren nicht verläuft, ist die zu
bohrende Stelle mit einem Körner anzukörnen. Dann den
Bohrer in die Vertiefung setzen und die Maschine ein-
schalten.
Beim Bohren von Metall ein Schneidöl verwenden. NE-
Metalle werden allerdings ohne Zugabe von Schneide-
mulsionen bearbeitet.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
Reinigen der Lüftungsschlitze (Abb. 10)
Halten Sie die Maschine und ihre Ventilationsöffnungen
stets sauber. Reinigen Sie die Ventilationsöffnungen der
Maschine regelmäßig oder im Anfangsstadium einer Ver-
stopfung.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Vertrags-
werkstätten oder Makita-Kundendienstzentren unter aus-
schließlicher Verwendung von Makita-
Originalersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Bohrer mit Hartmetallspitze
• Ausblaspipette
• Schutzbrille
• Bohrfutterschlüssel
• Zusatzhandgriff
• Tiefenanschlag
• Plastikkoffer
• Lochsäge 79 mm und 95 mm
• Kreuzschlitzeinsatz
(Für Modell HP2040 und HP2041)
• Langschlitzeinsatz
(Für Modell HP2040 und HP2041)

15
ENG102-2
Nur für europäische Länder
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 94 dB (A)
Schalleistungspegel (LWA): 105 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG203-2
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah,ID): 8,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG301-1
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah,D): 3,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-12
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: 2-Gang Schlagbohrma-
schine
Modell-Nr./ Typ: HP2040, HP2041, HP2042
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entsprechen:
98/37/EG bis 28. Dezember 2009 und dann 2006/
42/EG ab 29. Dezember 2009
und gemäß den folgenden Standards oder standardisier-
ten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

16
ITALIANO (Istruzioni originali)
Visione generale
1 Interruttore
2 Bottone di bloccaggio
3 Leva di inversione
4 Leva di cambio velocità
5 Bottone di cambio modo di
funzionamento
6Dente
7 Base manico
8 Manico laterale
9 Sporgenze
10 Manicotto
11 Anello
12 Chiave mandrino
13 Asta di profondità
14 Soffietto
15 Fori di ventilazione
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2003
Utilizzo previsto
Questo utensile è progettato per la foratura con impatto
dei mattoni, cemento e pietre, come pure per la foratura
senza impatto del legno, metallo, ceramica e plastica.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB003-4
SPECIFICHE REGOLE DI SICUREZZA
NON lasciare che la comodità o la familiarità d’uti-
lizzo con il prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza per i trapani a percussione. Se si usa questo
utensile elettrico in modo insicuro o sbagliato, c’è
pericolo di seri infortuni.
1. Usando i trapani a percussione, indossare le
protezioni per le orecchie. L’esposizione al rumore
può causare la perdita dell’udito.
2. Usare il manico ausiliario, se è in dotazione
all’utensile.
La perdita di controllo può causare lesioni personali.
3. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Se l’utensile da taglio entra in
contatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte dell’uten-
sile, dando una scossa all’operatore.
4. Accertarsi sempre di avere i piedi appoggiati sal-
damente.
Accertarsi che non ci sia nessuno sotto quando
si usa l’utensile in un posto alto.
5. Tenere saldamente l’utensile con entrambe le
mani.
6. Tenere le mani lontane dalle parti mobili.
7. Non far funzionare l’utensile senza usarlo. Farlo
funzionare soltanto tenendolo in mano.
8. Non toccare la punta o il pezzo lavorato subito
dopo l’uso, perché potrebbero essere molto
calde e causare bruciature.
9. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitare l’inalazione o il contatto con la pelle.
Osservare le precauzioni del produttore del
materiale.
Modello HP2040/HP2041 HP2042
Velocità Alta Bassa Alta Bassa
Capacità
Cemento 20 mm ----- 20 mm -----
Acciaio 8 mm 13 mm 8 mm 13 mm
Legno 25 mm 40 mm 25 mm 40 mm
Velocità a vuoto (min-1)0 – 2.900 0 – 950 2.900 950
Colpi al minuto 0 – 37.700 0 – 12.400 37.700 12.400
Lunghezza totale 364 mm 364 mm
Peso netto 2,6 kg 2,6 kg
Classe di sicurezza a/II

17
CONSERVATE QUESTE ISTRUZIONI.
AVVERTIMENTO:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolare o di controllare
il suo funzionamento.
Funzionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente,
accertarsi sempre che l’interruttore funzioni corretta-
mente e torni sulla posizione “OFF” quando viene rila-
sciato.
Per il modello HP2040, HP2041
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto. La velocità dell’utensile aumenta con
l’aumentare della pressione sull’interruttore a grilletto.
Rilasciare l’interruttore a grilletto per arrestare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore a
grilletto e spingere dentro il bottone di bloccaggio.
Per arrestare l’utensile dalla posizione di bloccaggio,
schiacciare completamente l’interruttore a grilletto e rila-
sciarlo.
Per il modello HP2042
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto. Rilasciare l’interruttore a grilletto per
arrestare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore a
grilletto e spingere dentro il bottone di bloccaggio.
Per arrestare l’utensile dalla posizione di bloccaggio,
schiacciare completamente l’interruttore e rilasciarlo.
Funzionamento della leva di inversione (Fig. 2)
Per il modello HP2040, HP2041
Questo utensile è dotato di un interruttore di inversione,
per il cambiamento della direzione di rotazione. Spostare
la leva dell’interruttore di inversione sulla posizione
(lato A) per la rotazione in senso orario, oppure sulla
posizione (lato B) per la rotazione in senso antiora-
rio.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
far funzionare l’utensile.
• Usare la leva di inversione soltanto dopo che l’utensile
si è arrestato completamente. Se si cambia la direzione
di rotazione prima del suo arresto, si potrebbe danneg-
giarlo.
Cambiamento della velocità (Fig. 3)
Con la leva di cambio velocità si possono preselezionare
due velocità.
Per cambiare la velocità, girare la leva di cambio velocità
sulla posizione 1 per la bassa velocità o sulla posizione 2
per l’alta velocità.
Se la leva di cambio velocità non gira facilmente, girare
leggermente il mandrino in una delle due direzioni e
girare di nuovo la leva.
Accertarsi che la leva di cambio velocità sia regolata
sulla posizione corretta prima di procedere. Usare la
velocità adatta al lavoro.
ATTENZIONE:
• Regolare sempre la leva di cambio velocità completa-
mente sulla posizione corretta. Se si fa funzionare
l’utensile con la leva regolata su una posizione interme-
dia, lo si potrebbe danneggiare.
• Non spostare la leva di cambio velocità mentre l’uten-
sile sta funzionando. Lo si potrebbe danneggiare.
Selezione del modo di funzionamento (Fig. 4)
Questo utensile è dotato del bottone di cambio del modo
di funzionamento.
Per la rotazione con percussione, schiacciare completa-
mente il bottone dal lato con il simbolo gcompleta-
mente.
Per la sola rotazione, schiacciare completamente il bot-
tone dal lato con il simbolo mcompletamente.
ATTENZIONE:
• Schiacciare sempre il bottone di cambio modo funzio-
namento completamente sulla posizione del modo
desiderato. Se si fa funzionare l’utensile con il bottone
posizionato tra i simboli di modo, lo si potrebbe dan-
neggiare.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
su di esso.
Installazione del manico laterale (impugnatura
ausiliario) (Fig. 5)
Usare sempre il manico laterale per garantire la sicu-
rezza operativa. Installare il manico laterale in modo che
il dente del manico entri tra le sporgenze sul tamburo
dell’utensile.
Stringere poi il manico girandolo in senso orario sul
punto desiderato. Esso può essere spostato di 360°, in
modo da poter essere fissato in qualsiasi posizione.
Installazione o rimozione della punta
Per il modello HP2041 (Fig. 6)
Tenere fermo l’anello e girare il manicotto in senso antio-
rario per aprire le ganasce del mandrino. Mettere la
punta nel mandrino finché non può più andare oltre.
Tenere saldamente l’anello e girare il manicotto in senso
orario per stringere il mandrino.
Per togliere la punta, tenere fermo l’anello e girare il
mandrino in senso antiorario.
Per il modello HP2040, HP2042 (Fig. 7)
Per installare la punta, metterla nel mandrino finché non
può andare più oltre. Stringere poi il mandrino a mano.
Mettere la chiave del mandrino in ciascuno dei tre fori, e
stringere in senso orario. Stringere uniformemente tutti e
tre i fori.
Per togliere la punta, girare la chiave del mandrino in
senso antiorario in un solo foro, e allentare poi il man-
drino a mano.
Dopo aver usato la chiave del mandrino, rimetterla sem-
pre nella sua posizione originale.
Asta di profondità (Fig. 8)
Il asta di profondità è comodo per trapanare i fori a pro-
fondità uniformi. Allentare il manico laterale e inserire il
asta di profondità nel foro del manico laterale. Regolare il
asta di profondità alla profondità desiderata, e stringere il
manico laterale.

18
NOTA:
• Il asta di profondità non può essere usato sulla posi-
zione in cui esso urta contro il corpo dell’utensile.
FUNZIONAMENTO
Operazione di foratura con percussione
ATTENZIONE:
• Sull’interruttore/punta viene esercitata una grandissima
e improvvisa forza torcente quando la punta fuoriesce
dal foro, quando il foro diventa intasato di trucioli o di
scorie o quando la punta incontra le barre di rinforzo
dentro il cemento. Usare sempre il manico laterale
(impugnatura ausiliario) e mantenere fermo l’utensile
con entrambi il manico laterale e l’impugnatura
dell’interruttore durante il lavoro. In caso contrario, si
potrebbe perdere il controllo dell’utensile con pericolo
di lesioni gravi.
Per trapanare il cemento, granito, mattonelle, ecc.,
schiacciare il bottone di cambio modo di funzionamento
completamente dal lato con il simbolo gper usare il
modo di “rotazione con martellamento”. Accertarsi di
usare una punta al carburo di tungsteno.
Posizionare la punta sul punto da forare desiderato e
schiacciare poi l’interruttore. Non forzare l’utensile. Una
pressione leggera produce i risultati migliori. Mantenere
l’utensile in posizione per evitare che scivoli via dal foro.
Non applicare una pressione maggiore se la punta
rimane intasata con trucioli o scorie. Fare invece girare
l’utensile a vuoto e rimuovere poi parzialmente la punta
dal foro. Ripetendo questa operazione diverse volte si
pulisce il foro e si può continuare con la normale foratura.
Soffietto (accessorio opzionale) (Fig. 9)
Dopo la foratura, usare il soffietto per togliere la polvere
dal foro.
Operazione di foratura
ATTENZIONE:
• Una pressione eccessiva sull’utensile non permette
una lavorazione più veloce. Infatti questa eccessiva
pressione servirà solo a danneggiare la punta, a dimi-
nuire le possibilità di lavorazione e aiuterà a danneg-
giare l’utensile più in fretta.
• Al momento dell’uscita dal foro sulla punta viene eser-
citata una forza tremenda. Tenere l’utensile ben fermo
e fare attenzione al momento in cui la punta comincia
ad uscire dall’altra parte del foro.
• Una punta che si é bloccata può essere liberata inse-
rendo il moto inverso dell’utensile. Anche in questo
caso, l’utensile torna indietro di colpo se non lo si tiene
ben fermo.
• Sempre fissare pezzi piccoli su morse oppure altri stru-
menti di fissaggio.
Per forare il legno, metallo o plastica, schiacciare il bot-
tone di cambio del modo di funzionamento dal lato del
simbolo mper usare il modo di “rotazione soltanto”.
Foratura sul legno
Quando si lavora sul legno i migliori risultati si ottengono
con punte dotate di viti guida. La vite guida rende più
facile la foratura perchè aiuta la punta ad entrare nel
pezzo da lavorare.
Foratura su metalli
Per evitare che la punta scivoli all’inizio della foratura si
suggerisce di fare un punto guida con un punzone sul
punto dove si vuole fare il foro. Piazzare la punta sul
punto punzonato e iniziare la foratura.
Usare un olio lubrificatore quando si lavora su metalli. Le
uniche eccezioni sono ferro e ottone che richiedono di
lavorare all’asciutto.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di eseguire l’ispezione o
la manutenzione.
Pulizia dei fori di ventilazione (Fig. 10)
L’utensile e i suoi fori di ventilazione devono essere man-
tenuti puliti. Pulire regolarmente i fori di ventilazione
dell’utensile, oppure quando diventano intasati.
Per la sicurezza, l’affidabilità e le riparazioni del prodotto,
l’ispezione o la riparazione delle spazzole di carbone
deve essere eseguita da un Centro Assistenza Makita
autorizzato con ricambi Makita originali.
ACCESSORI
ATTENZIONE:
• Per l’utensile specificato in questo manuale, si consi-
gliano questi accessori o ricambi. L’utilizzo di altri
accessori o ricambi può costituire un pericolo. Usare
soltanto gli accessori o ricambi specificati per il loro uti-
lizzo.
Per maggiori dettagli e l’assistenza, rivolgersi al Centro
Assistenza Makita locale.
• Punta al carburo di tungsteno
• Soffietto
• Occhiali di protezione
• Chiave del mandrino
• Gruppo impugnatura
• Asta di profondità
• Valigetta di plastica
• Sega frontale a corona 79 mm e 95 mm
• Punta a croce (Modelli HP2040 e HP2041)
• Punta scanalata (Modelli HP2040 e HP2041)

19
ENG102-2
Modello per l’Europa soltanto
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 94 dB (A)
Livello potenza sonora (LWA): 105 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi
ENG203-2
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745:
Modalità operativa: Foratura a impulsi del
cemento
Emissione di vibrazione (ah,ID): 8,5 m/s2
Incertezza (K): 1,5 m/s2
ENG301-1
Modalità operativa: Foratura del metallo
Emissione di vibrazione (ah,D): 3,0 m/s2
Incertezza (K): 1,5 m/s2
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-12
Dichiarazione CE di conformità
Noi della Makita Corporation, come produttori
responsabili, dichiariamo che le macchine Makita
seguenti:
Designazione della macchina: 2 Velocità trapano a per-
cussione
Modello No./Tipo: HP2040, HP2041, HP2042
sono una produzione di serie e
conformi alle direttive europee seguenti:
98/37/CE fino al 28 dicembre 2009 e poi 2006/42/
CE dal 29 dicembre 2009
E sono fabbricate conformemente ai seguenti standard o
documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro rappre-
sentante autorizzato in Europa, che è:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 gennaio 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

20
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Trekschakelaar
2 Vastzetknop
3 Omkeerschakelaar
4 Draaisnelheid-keuzeknop
5 Werking-keuzeknop
6 Tanden
7 Handgreepvoet
8 5Zijhandgreep
9Nokken
10 Bus
11 Ring
12 Boorkopsleutel
13 Diepteaanslag
14 Blaasbalg
15 Koelopeningen
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2003
Doeleinden van gebruik
Dit gereedschap is bedoeld voor slagboren in baksteen,
beton en steen, en ook voor boren zonder slag in hout,
metaal, keramisch materiaal en kunststof.
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geïsoleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB003-4
AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van de slagschroevendraaier/boorhamer altijd strikt
in acht. Bij onveilig of verkeerd gebruik van het elek-
trisch gereedschap, bestaat de kans op ernstig per-
soonlijk letsel.
1. Draag gehoorbescherming tijdens het gebruik
van een boorhamer. Blootstelling aan harde gelui-
den kan leiden tot gehoorbeschadiging.
2. Gebruik de hulphandgreep/hulphandgrepen, als
deze bij het gereedschap werden geleverd.
Verlies van controle over het gereedschap kan per-
soonlijke verwonding tot gevolg hebben.
3. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het slijpaccessoire met
verborgen bedrading of zijn eigen snoer in aan-
raking kan komen. Wanneer het booraccessoire in
aanraking komen met onder spanning staande dra-
den, zullen de niet-geïsoleerde metalen delen van
het gereedschap onder spanning komen te staan
zodat de gebruiker een elektrische schok kan krij-
gen.
4. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er zich niemand beneden u bevindt
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
5. Houd het gereedschap stevig vast met beide
handen.
6. Houd uw handen uit de buurt van draaiende
onderdelen.
7. Laat het gereedschap niet achter terwijl het nog
in bedrijf is. Bedien het gereedschap alleen wan-
neer u het met beide handen vasthoudt.
8. Raak de boor of het werkstuk niet aan onmiddel-
lijk na het gebruik. Deze kunnen erg heet zijn en
brandwonden veroorzaken.
9. Sommige materialen bevatten chemische stoffen
die vergiftig kunnen zijn. Vermijd inademing van
stof en contact met de huid. Volg de veiligheids-
instructies van de leverancier van het materiaal.
Model HP2040/HP2041 HP2042
Snelheid Hoog Laag Hoog Laag
Capaciteiten
Beton 20 mm ----- 20 mm -----
Staal 8 mm 13 mm 8 mm 13 mm
Hout 25 mm 40 mm 25 mm 40 mm
Nullasttoerental (min–1) 0 – 2 900 0 – 950 2 900 950
Aantal slagen/minuut 0 – 37 700 0 – 12 400 37 700 12 400
Totale lengte 364 mm 364 mm
Netto gewicht 2,6 kg 2,6 kg
Veiligheidsklasse a/II
