Makita GD0601 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
Die Grinder
Meuleuse droite
Rectificador
GD0601
007679
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model GD0601
Max. collet capacity 6.35 mm (1/4")
Max. wheel diameter 38 mm (1-1/2")
Wheel Point Max. mandrel (shank) length 46 mm (1-13/16")
Rated speed (RPM) 25,000 /min
Overall length 359 mm (14-1/8")
Net weight 1.7 kg (3.7 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.

3
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
000300
GEB034-9
DIE GRINDER SAFETY
WARNINGS
Safety Warnings Common for Grinding Operation:
1. This power tool is intended to function as a
grinder. Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious injury.
2.
Operations such as sanding, wire brushing,
polishing or cutting-off are not recommended to
be performed with this power tool.
Operations for
which the power tool was not designed may create a
hazard and cause personal injury.
3. Do not use accessories which are not
specifically designed and recommended by
the tool manufacturer. Just because the
accessory can be attached to your power tool, it
does not assure safe operation.

4
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and fly apart.
5. The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately controlled.
6. The arbour size of accessories must properly
fit the collet of the power tool. Accessories that
do not match the mounting hardware of the power
tool will run out of balance, vibrate excessively
and may cause loss of control.
7. Mandrel mounted accessories must be fully
inserted into the collet or chuck. If the mandrel
is insufficiently held and/or the overhang of the
wheel is too long, the mounted accessory may
become loose and be ejected at high velocity.
8. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks. If power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally
break apart during this test time.
9. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must
be capable of stopping flying debris generated by
various operations . The dust mask or respirator
must be capable of filtrating particles generated
by your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
10. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may fly away and cause injury beyond immediate
area of operation.
11. Hold power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
12. Always hold the tool firmly in your hand(s)
during the start-up. The reaction torque of the
motor, as it accelerates to full speed, can cause
the tool to twist.
13. Use clamps to support workpiece whenever
practical. Never hold a small workpiece in one
hand and the tool in the other hand while in
use. Clamping a small workpiece allows you to
use your hand(s) to control the tool. Round
material such as dowel rods, pipes or tubing have
a tendency to roll while being cut, and may cause
the bit to bind or jump toward you.
14. Position the cord clear of the spinning
accessory. If you lose control, the cord may be
cut or snagged and your hand or arm may be
pulled into the spinning accessory.
15. Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
16. After changing the bits or making any
adjustments, make sure the collet nut, chuck
or any other adjustment devices are securely
tightened. Loose adjustment devices can
unexpectedly shift, causing loss of control, loose
rotating components will be violently thrown.
17. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
18. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
19. Do not operate the power tool near flammable
materials. Sparks could ignite these materials.
20. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating accessory. Pinching or snagging causes rapid
stalling of the rotating accessory which in turn causes
the uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation.
For example, if an abrasive wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump
toward or away from the operator, depending on direction of
the wheel’s movement at the point of pinching. Abrasive
wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.

5
a) Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. The operator can control
kickback forces, if proper precautions are taken.
b) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
c) Do not attach a toothed saw blade. Such
blades create frequent kickback and loss of control.
d) Always feed the bit into the material in the same
direction as the cutting edge is exiting from the
material (which is the same direction as the chips
are thrown).
Feeding the tool in the wrong direction
causes the cutting edge of the bit to climb out of the
work and pull the tool in the direction of this feed.
Safety Warnings Specific for Grinding:
a) Use only wheel types that are recommended
for your power tool and only for recommended
applications.
b) Do not position your hand in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
hand, the possible kickback may propel the
spinning wheel and the power tool directly at you.
Additional safety warnings:
21. The tool is intended for use with bonded
abrasive wheel points (grinding stones)
permanently mounted on plain, unthreaded
mandrel (shanks).
22. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
23. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
24. Use the specified surface of the wheel to
perform the grinding.
25. Watch out for flying sparks. Hold the tool so
that sparks fly away from you and other
persons or flammable materials.
26. Do not leave the tool running. Operate the tool
only when hand-held.
27. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
28. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
29.
Check that the workpiece is properly supported.
30. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure
operator safety.
31. Do not use the tool on any materials
containing asbestos.
32. Always be sure you have a firm footing. Be
sure no one is below when using the tool in
high locations.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD291-3
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･alternating or direct current
･rated speed
･no load speed
･Class II Construction
･revolutions or reciprocation per minute

6

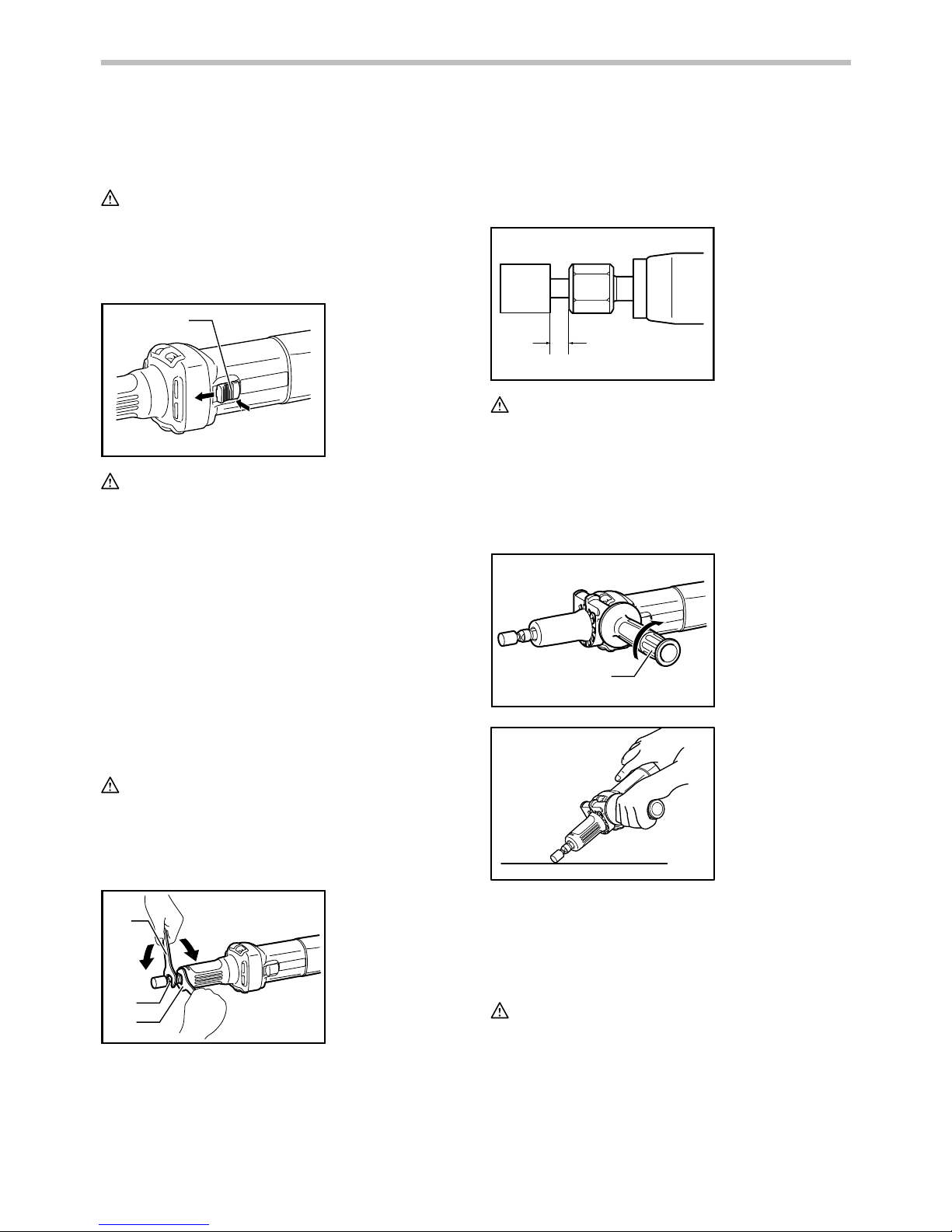

FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
007680
CAUTION:
• Before plugging in the tool, always check to see
that the slide switch actuates properly and returns
to the "OFF" position when the rear of the slide
switch is depressed.
To start the tool, slide the slide switch toward the "I (ON)"
position. For continuous operation, press the front of the
slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing wheel point
1
2
3
007681
Loosen the collet nut and insert the wheel point into the
collet nut. Use one wrench to hold the spindle and the
other one to tighten the collet nut securely.
The wheel point should not be mounted more than 10
mm (3/8") from the collet nut. Exceeding this distance
could cause vibration or a broken shaft.
To remove the wheel point, follow the installation
procedure in reverse.
10 mm (3/8") MAX.
015678
CAUTION:
• A 1/4" collet cone is provided as standard
equipment. Use an optional collet cone 1/8" to
install a 1/8" shank wheel point.
Side handle (optional accessory)
1
007683
008424
When using the side handle, remove the rubber
protector, insert the side handle on the tool barrel as far
as it will go and rotate it to the desired angle. Then
tighten the handle firmly by turning clockwise.
CAUTION:
• When using the tool without handle, always install
the rubber protector on the tool.
• When installing the rubber protector, always push it
onto the tool until the protrusion inside the rubber
fits to the grooves in the tool.
1. Side handle
1. Wrench 13
2. Collet nut
3. Wrench 13
1. Slide switch

7
OPERATION

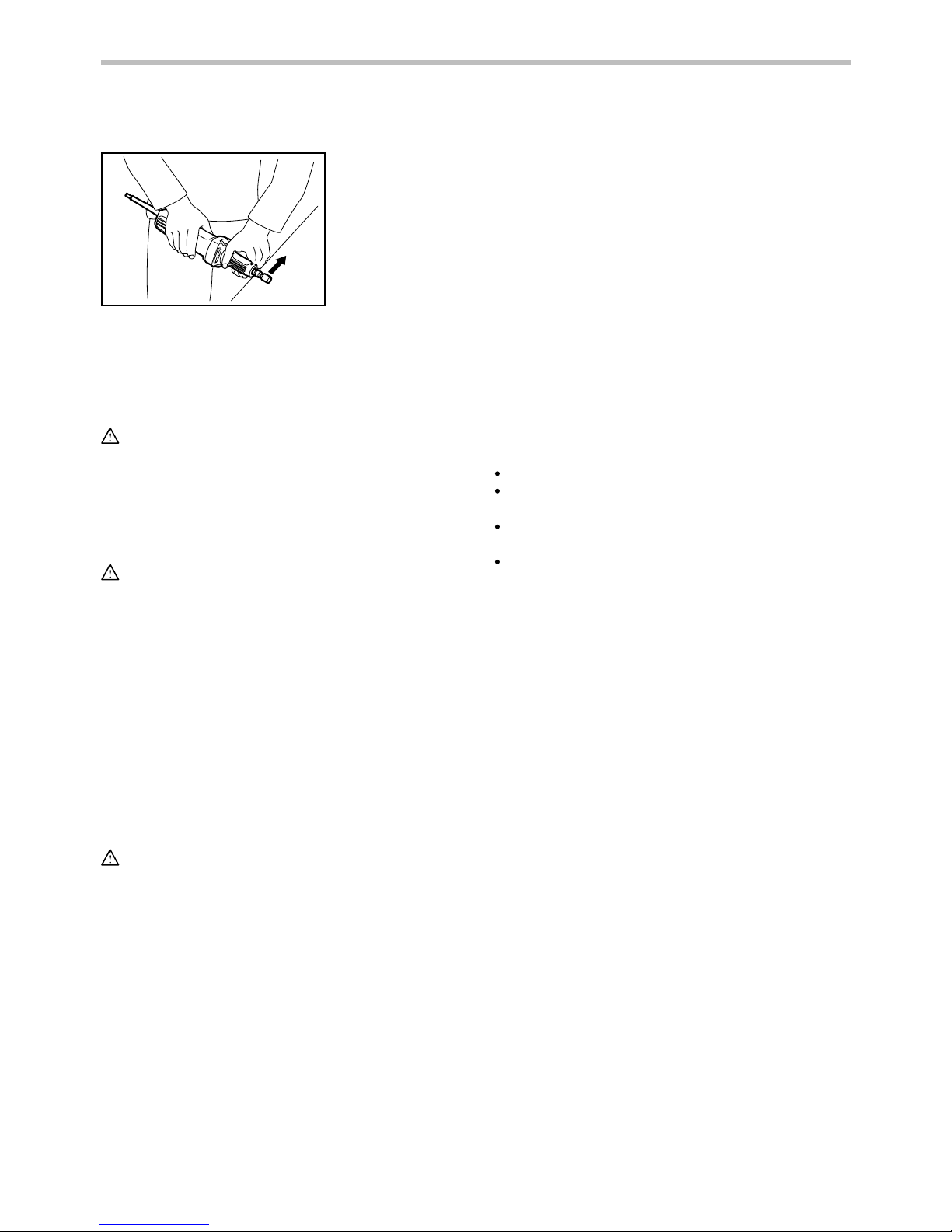

007682
Turn the tool on without the wheel point making any
contact with the workpiece and wait until the wheel point
attains full speed. Then apply the wheel point to the
workpiece gently. To obtain a good finish, move the tool
in the leftward direction slowly.
CAUTION:
• Apply light pressure on the tool. Excessive
pressure on the tool will only cause a poor finish
and overloading of the motor.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Wheel points
• Collet cone set (1/4", 1/8")
• Wrench 13
• Side handle set
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle GD0601
Capacité max. du mandrin 6,35 mm (1/4")
Diamètre max. meule 38 mm (1-1/2")
Meule sur tige Longueur max. mandrin (tige) 46 mm (1-13/16")
Vitesse nominale (RPM) 25 000 /min
Longueur totale 359 mm (14-1/8")
Poids net 1,7 kg (3,7 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur

9
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l’interrupteur soit en
position d'arrêt avant de brancher l'outil à la
prise électrique et/ou au bloc-piles, avant de
prendre ou de transporter l’outil. Vous ouvrez
la porte aux accidents si vous transportez les
outils électriques avec le doigt sur l’interrupteur ou
si vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique.
De
telles mesures préventives réduisent les risques de
démarrage accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant
sur la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

10
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts
Longueur totale du cordon en pieds
Plus de Pas plus de
120V 25 pi 50 pi 100 pi 150 pi
Calibre américain des fils
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Non recommandé
220V - 240V 50 pi 100 pi 200 pi 300 pi
000300
GEB034-9
CONSIGNES DE SÉCURITÉ
POUR LA MEULEUSE DROITE
Consignes de sécurité générales pour le meulage :
1. Cet outil électrique est conçu pour être utilisé
comme meuleuse. Veuillez lire l'ensemble des
consignes de sécurité, instructions,
illustrations et spécifications fournies pour
cet outil. Il existe un risque de décharge
électrique, d'incendie et/ou de blessure grave si
toutes les instructions énumérées ci-dessous ne
sont pas respectées.
2. Il n’est pas recommandé d’utiliser cet outil
électrique pour des opérations comme le
ponçage, le brossage métallique, le polissage
ou le découpage. Les opérations pour lesquelles
l’outil n’a pas été conçu peuvent générer une
situation dangereuse et provoquer des blessures.
3. N'utilisez pas d'accessoire n'étant pas conçu
et recommandé spécifiquement par le
fabricant de l'outil. Même si vous pouvez fixer
l'accessoire à l'outil, cela ne garantit pas pour
autant un fonctionnement sécuritaire.
4. La vitesse nominale de l'accessoire doit être
au moins égale à la vitesse maximale marquée
sur l'outil. Les accessoires fonctionnant à une
vitesse supérieure à leur vitesse nominale
peuvent se briser et voler en morceau.
5. Le diamètre extérieur et l’épaisseur de votre
accessoire doivent respecter la capacité
nominale de votre outil électrique. Il est
impossible de contrôler adéquatement les
accessoires d’une dimension inappropriée.
6.
La dimension de l’alésage des accessoires doit
s'ajuster correctement au mandrin de l'outil
électrique.
Les accessoires ne correspondant pas
à la fixation de l’outil fonctionneront en déséquilibre,
ils vibreront de manière excessive et cela pourrait
entraîner une perte de contrôle.
7. Les accessoires montés sur un mandrin
doivent être complètement insérés dans le
mandrin ou le porte-outil. Si le mandrin n'est
pas suffisamment bloqué et/ou si la meule
dépasse trop, l'accessoire monté peut se
desserrer et être éjecté si la vitesse est élevée.
8. N'utilisez pas un accessoire s’il est
endommagé. Avant chaque utilisation, vérifiez
que les accessoires comme les meules
abrasives ne sont pas ébréchés ou craquelés.
Si un outil électrique ou un accessoire subit
une chute, vérifiez s’il n’a pas été endommagé
ou installez un nouvel accessoire. Après avoir
inspecté et installé un accessoire, faites en
sorte que tout le monde (vous-même, les
curieux) se trouve hors de portée de
l’accessoire rotatif. Ensuite, faites fonctionner
l’outil à sa vitesse à vide maximale durant une
minute. Généralement, si un accessoire est
endommagé il se brisera durant ce test.
9. Portez un équipement de protection
individuelle. Selon l'application, utilisez un
écran facial ou des lunettes de sécurité.
Lorsque la situation le nécessite, portez un
masque anti-poussière, un appareil antibruit,
des gants et un tablier capable d'arrêter les
petits fragments abrasifs ou ceux de l'ouvrage.
L'appareil de protection des yeux doit être en
mesure d'arrêter les débris projetés par toutes les
opérations. Le masque anti-poussière ou le
respirateur doit être capable de filtrer les
particules générées par l'opération que vous
effectuez. Une exposition prolongée à un bruit de
forte intensité peut provoquer une perte de l'ouïe.
10. Maintenez les curieux à une distance
sécuritaire de la zone de travail. Toute
personne entrant dans la zone de travail doit
porter un équipement de protection
individuelle. Il est possible que des fragments de

11
l'ouvrage ou d'un accessoire brisé soient
propulsés et provoquent des blessures hors de la
zone immédiate de fonctionnement.
11. Tenez l'outil électrique par ses surfaces de
prise isolées uniquement pendant toute
opération où l'accessoire de coupe pourrait
venir en contact avec un câblage dissimulé ou
son propre cordon. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil électrique pourraient devenir
sous tension et risqueraient de transmettre une
décharge électrique à l'utilisateur.
12.
Tenez toujours fermement l'outil en main au
démarrage.
La réaction de couple du moteur lorsqu'il
accélère peut provoquer une torsion de l'outil.
13. Utilisez les dispositifs de serrage pour
soutenir l'ouvrage chaque fois que cela est
possible. Ne tenez jamais une petite pièce
dans une main et l'outil dans l'autre pendant
l'utilisation. Serrer une petite pièce vous permet
d'utiliser votre/vos main(s) pour contrôler l'outil.
Les matériaux arrondis tels que les goupilles, les
tuyaux ou les tubes ont tendance à s'enrouler
lorsqu'ils sont découpés et cela peut provoquer la
torsion ou l'éjection de l'embout.
14. Positionnez le cordon loin de l'accessoire
rotatif. Si vous perdez le contrôle, le cordon
pourrait être sectionné ou accroché et il est
possible que votre main ou votre bras soit tiré
dans l'accessoire rotatif.
15. Ne reposez jamais l'outil tant que l'accessoire
n'est pas complètement arrêté. L'accessoire
rotatif pourrait s'agripper à la surface et rendre
l'outil incontrôlable.
16. Après avoir changé les embouts ou effectué
des réglages, assurez-vous que l'écrou de
mandrin, le porte-outil ou tout autre dispositif
de réglage sont serrés fermement. Des
dispositifs de réglage desserrés peuvent se
déplacer de manière imprévue provoquant une
perte de contrôle, les composants rotatifs
desserrés seront éjectés violemment.
17.
Ne faites pas fonctionner l'outil lorsque vous le
transportez.
Un contact accidentel avec l'accessoire
rotatif pourrait accrocher vos vêtements et entraîner
l'accessoire vers votre corps.
18. Nettoyez régulièrement les fentes d’aération.
Le ventilateur du moteur attirera la poussière à
l’intérieur du boîtier et une accumulation
excessive de métal fritté pourrait provoquer des
dangers électriques.
19. N'utilisez pas l'outil électrique près de
matériaux inflammables. Les étincelles qui
jaillissent de l'outil risqueraient de faire prendre en
feu ces matériaux.
20. N'utilisez pas d'accessoires nécessitant de
réfrigérants fluides. L'utilisation d'eau ou d'autre
réfrigérants fluides pourrait provoquer
l'électrocution ou une décharge électrique.
Recul et avertissements connexes
Le recul est une réaction brusque qui se produit
lorsqu’un accessoire en rotation est accroché ou pincé.
Le pincement ou l’accrochage provoque un décrochage
rapide de l’accessoire en rotation qui force l’outil
électrique dans la direction opposée de rotation de
l’accessoire.
Par exemple, si une meule abrasive est accrochée ou
pincée par l'ouvrage, le bord de la meule qui entre dans
le point de pincement peut entrer dans la surface du
matériau et faire détacher la meule. La meule peut
s’éjecter en direction de l’utilisateur ou au loin, selon la
direction du mouvement de la meule au point de
pincement. Les meules abrasives peuvent aussi se
casser dans de telles conditions.
Le recul est le résultat d'une utilisation inadéquate de
l’outil électrique et/ou de procédures ou conditions
d'utilisation incorrectes; on peut l'éviter en prenant des
précautions adéquates, indiquées ci-dessous.
a) Tenez fermement l'outil électrique et placez
votre corps et vos bras de manière à pouvoir
résister à la force d'un recul éventuel.
L'utilisateur est capable de maîtriser un recul s'il a
pris les précautions adéquates.
b) Soyez particulièrement prudent lorsque vous
travaillez sur des coins, des bords pointus, etc.
Évitez que l’accessoire ne rebondisse et ne
s’accroche. Les coins, les bords pointus ou les
rebondissements ont tendance à générer un
accrochage de l’accessoire rotatif et à provoquer
une perte de contrôle ou un recul.
c) N’installez pas de lame de scie à denture. De
telles lames provoquent fréquemment des reculs
et des pertes de contrôle.
d) Insérez toujours l'embout dans le matériau
dans la même direction que le bord du
matériau (qui est la même direction que les
copeaux rejetés). L'insertion de l'outil dans la
mauvaise direction peut provoquer le détachement
de l'embout et placer l'outil dans la direction de
cette insertion.
Consignes de sécurité particulières pour le meulage :
a) Utilisez seulement les types de meules
recommandées pour votre outil électrique et
seulement pour les applications
recommandées.
b) Ne placez pas votre main en ligne et derrière
la meule en rotation.Lorsque la meule, au point
de travail, s'éloigne de votre main, un possible
recul pourrait projeter la meule en rotation et l'outil
électrique directement vers vous.

12
Consignes de sécurité supplémentaire :
21. L'outil est conçu pour être utilisé avec des
points de meule abrasive renforcés (meules à
aiguiser) montés de façon permanente sur un
mandrin lisse (tiges).
22. Assurez-vous que la meule n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
23. Avant d'utiliser l'outil sur la pièce elle-même,
laissez-le tourner un instant. Soyez attentif à
toute vibration ou sautillement pouvant
indiquer que la meule n'est pas bien installée
ou qu'elle est mal équilibrée.
24. Utilisez la face spécifiée de la meule pour
meuler.
25. Prenez garde aux étincelles qui jaillissent.
Tenez l'outil de sorte que les étincelles ne
jaillissent pas vers vous, vers une personne
présente ou vers un matériau inflammable.
26. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
27. Ne touchez pas la pièce immédiatement après
l'utilisation ; elle peut être très chaude et
brûler votre peau.
28. Lisez les instructions du fabricant sur le
montage correct et l'utilisation des meules.
Manipulez et conservez les meules avec
précaution.
29. Vérifiez que la pièce est correctement
soutenue.
30. Si le lieu de travail est extrêmement chaud et
humide, ou très pollué par de la poussière
conductrice, utilisez un disjoncteur de
court-circuit (30 mA) afin d'assurer que
l'opérateur est protégé adéquatement.
31. N'utilisez pas l'outil sur des matériaux
contenant de l'amiante.
32. Veillez à garder toujours une bonne assise.
Assurez-vous que personne ne se trouve
au-dessous de vous quand vous utilisez l'outil
en situation élevée.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD291-3
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･courant alternatif ou continu
･vitesse nominale
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute

13
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
007680
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'"OFF" lorsque la partie arrière de
l'interrupteur à glissière est enfoncée.
Pour mettre l'outil en marche, faites glisser l'interrupteur
à glissière vers la positon d'"I (ON)". Pour une utilisation
continue, appuyez sur la partie avant de l'interrupteur à
glissière pour le verrouiller.
Pour arrêter l'outil, appuyez sur la partie arrière de
l'interrupteur à glissière, puis faites-le glisser vers la
position d'"O (OFF)".
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation ou retrait de la meule sur tige
1
2
3
007681
Desserrez l'écrou de mandrin et insérez-y la meule sur
tige. Utilisez l'une des clés pour immobiliser l'arbre et
l'autre pour serrer fermement l'écrou de mandrin.
La meule sur tige ne doit pas être montée à plus de 10
mm (3/8") de l'écrou de mandrin. Une trop grande
distance peut entraîner des vibrations ou la cassure de
l'arbre.
Pour retirer la meule sur tige, suivez la procédure
d'installation en sens inverse.
10 mm (3/8") Maximum.
015678
ATTENTION:
• Un cône de mandrin 1/4" est fourni en équipement
standard. Utilisez un cône de mandrin 1/8" en
option pour installer une meule sur tige à arbre
1/8".
Poignée latérale (accessoire optionnel)
1
007683
008424
Pour utiliser la poignée latérale, retirez le protecteur de
caoutchouc, insérez la poignée latérale à fond dans le
barillet de l'outil, et tournez-la jusqu'à l'angle désiré.
Serrez ensuite la poignée fermement en la tournant
dans le sens des aiguilles d'une montre.
ATTENTION:
• Pour utiliser l'outil sans la poignée, installez
toujours le protecteur de caoutchouc sur l'outil.
• Lors de l'installation du protecteur de caoutchouc,
enfoncez-le toujours dans l'outil jusqu'à ce que la
partie saillante à l'intérieur du caoutchouc pénètre
dans les rainures de l'outil.
1. Poignée latérale
1. Clé 13
2. Ecrou à collet
3. Clé 13
1. Interrupteur à
glissière

14
UTILISATION

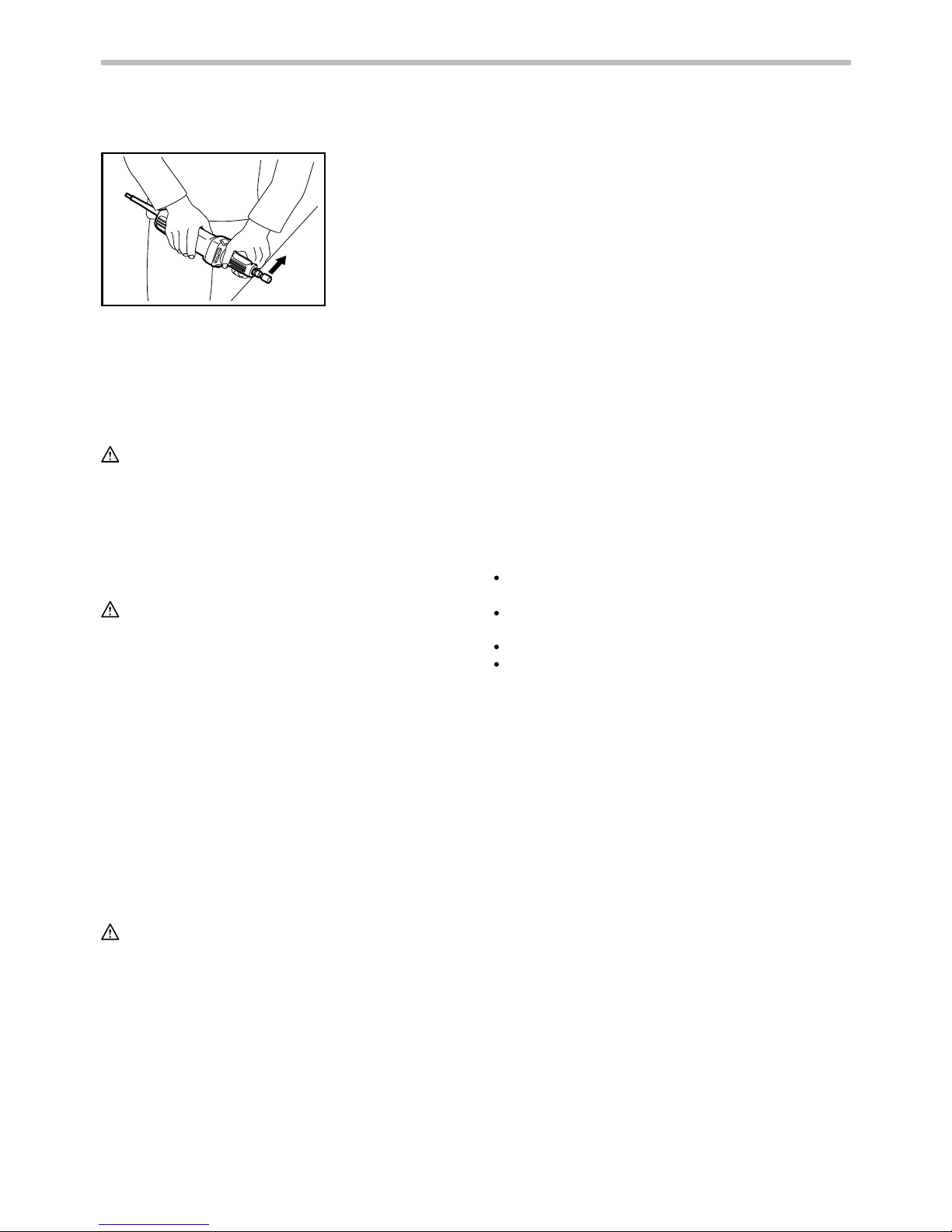

007682
Mettez l'appareil en marche sans mettre la meule sur
tige en contact avec la pièce à travailler, et attendez que
la meule sur tige atteigne sa pleine vitesse. Puis
appuyez légèrement la meule sur tige sur la pièce à
travailler. Pour obtenir une bonne finition, déplacez
lentement l'outil vers la gauche.
ATTENTION:
• N'appliquez qu'une légère pression sur l'outil. Une
pression trop grande sur l'outil résulterait en une
piètre finition et entraînerait une surcharge du
moteur.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l'inspection et le remplacement des
charbons, et tout autre travail d'entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Meules sur tige
• Ensemble de cône de mandrin (1/4", 1/8")
• Clé 13
• Ensemble de poignée latérale
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l’outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

15
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo GD0601
Especificaciones eléctricas en México 120 V 3,5A 50/60Hz
Capacidad máxima del porta útil 6,35 mm (1/4")
Diámetro máximo del disco 38 mm (1-1/2")
Fresa abrasiva
Longitud máxima del mandril (eje) 46 mm (1-13/16")
Velocidad reportada (RPM) 25 000 r/min
Longitud total 359 mm (14-1/8")
Peso neto 1,7 kg (3,7 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No

16
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11.
Use equipo de protección personal. Póngase
siempre protección para los ojos.
El equipo
protector tal como máscara contra el polvo, zapatos
de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá las heridas personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en estas
piezas móviles.
16.
Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente.
La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19.
Desconecte la clavija de la fuente de energía y/o
la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas.
Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se inicie accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21.
Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas rotas
y cualquier otra condición que pueda afectar al
funcionamiento de la herramienta eléctrica. Si la
herramienta eléctrica está dañada, haga que se
la reparen antes de utilizarla.
Muchos accidentes
son ocasionados por herramientas eléctricas con un
mal mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Servicio de mantenimiento
24.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará una
caída en la tensión de línea y a su vez en una pérdida
de potencia y sobrecalentamiento. La Tabla 1 muestra la
medida correcta a utilizar dependiendo de la longitud del
cable y el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.

17
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts Longitud total del cable en metros
Más de No más de
120V
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Calibre del cable (AWG)
0 A 6 A
6 A
10 A
12 A
10 A
12 A
16 A
18
18
16
14
16 16 14
1416
16
12
14
12
12
No se recomienda
220V - 240V 15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)
000300
GEB034-9
ADVERTENCIAS DE SEGURIDAD
PARA EL RECTIFICADOR
Advertencias de seguridad comunes para la
operación de esmerilado:
1.
Esta herramienta eléctrica está diseñada para
funcionar como una esmeriladora. Lea todas
las advertencias de seguridad, así como las
instrucciones, ilustraciones y
especificaciones que se incluyen con esta
herramienta eléctrica.
No seguir todas las
instrucciones que se presentan a continuación
puede que resulte en descarga eléctrica,
incendio y/o lesión grave.
2. Las operaciones tales como lijado, cepillado
con alambre, pulido o cortes no se
recomiendan hacerse con esta herramienta
eléctrica. Puede que las operaciones para las
cuales esta herramienta eléctrica no está
diseñada generen un peligro resultando en
lesiones personales.
3. No use accesorios que no hayan sido
específicamente diseñados o recomendados
por el fabricante de esta herramienta. Sólo por
que un aditamento pueda ensamblarse en su
herramienta eléctrica no garantiza una operación
segura.
4. La velocidad que se indica con el accesorio
debe ser por lo menos la misma a la velocidad
máxima marcada en la herramienta eléctrica.
Los accesorios que se ejecuten a mayor
velocidad que la velocidad que indiquen pueden
desintegrarse.
5. El diámetro externo y el grosor de su
accesorio debe estar dentro de la capacidad
indicada de su herramienta eléctrica. Los
accesorios de tamaño que no corresponda para
usarse con la herramienta no podrán ser
controlados adecuadamente.
6.
El tamaño del eje de los accesorios debe encajar
correctamente en el sujetador de la herramienta
eléctrica.
Los accesorios que no correspondan con
el equipo de montura de la herramienta eléctrica se
desequilibrarán, vibrarán excesivamente y puede
que generen pérdida del control.
7. Los accesorios con montura de mandril
deberán ser completamente insertados en el
sujetador o mandril. Si el mandril queda con una
fijación insuficiente y/o el saliente del disco es
excesivo, puede que el accesorio colocado se
afloje y salga expulsado a alta velocidad.
8. No use accesorios dañados. Antes de cada
uso, inspeccione el accesorio como los
discos de corte abrasivo para verificar que no
haya grietas en el disco ni residuos. Si llega a
caerse la herramienta eléctrica o el accesorio,
revise si ocurrieron daños o use un accesorio
que no tenga daños. Tras haber
inspeccionado y puesto el accesorio,
colóquese usted, así como a las personas
alrededor, alejados del plano del accesorio
giratorio y ejecute la herramienta a una
velocidad máxima sin carga por un minuto.
Los accesorios dañados por lo general se
desintegrarán durante este periodo de prueba.
9.
Use equipo de protección personal.
Dependiendo de la aplicación, utilice careta o
gafas protectoras. Según sea apropiado, utilice
mascarilla contra el polvo, protectores para los
oídos, guantes y mandil de trabajo capaz de
detener fragmentos abrasivos que se generen
con la pieza de trabajo.
La protección ocular
debe ser capaz de detener la partículas que se
proyecten a raíz de varias operaciones. La
mascarilla contra el polvo o el respirador deben ser
capaces de filtrar las partículas generadas durante
la operación. La exposición prolongada al ruido de
alta intensidad puede ocasionar pérdida auditiva.

18
10. Mantenga a las personas alrededor a una
distancia segura y apartada del área de trabajo.
Cualquiera que ingrese al área de trabajo debe
usar equipo protector. Los fragmentos de la
pieza de trabajo o de algún accesorio roto podrán
salir proyectados a un área mayor a la inmediata
y causar lesiones.
11. Sujete la herramienta eléctrica solo por las
superficies de agarre aisladas al realizar una
operación en la que el accesorio de corte
pueda entrar en contacto con cables ocultos o
con su propio cable. Si el accesorio de corte
entra en contacto con un cable con corriente, las
piezas metálicas expuestas de la herramienta
eléctrica se cargarán también de corriente y el
operario puede recibir una descarga.
12. Sujete siempre la herramienta con firmeza con
su(s) mano(s) durante el arranque. La reacción
de la fuerza de torsión del motor, a medida que
acelera a velocidad total, podría ocasionar que la
herramienta se tuerza.
13. Use prensas para sujetar la pieza de trabajo
siempre que sea práctico hacerlo. Nunca
sujete una pieza de trabajo pequeña con una
mano, mientras con la otra maneja la
herramienta. Sujetar con prensas una pieza de
trabajo pequeña le permitirá emplear su(s) manos
para tener un total control de la herramienta. Las
piezas redondas como los taquetes (clavijas de
madera), tubos y similares tienen la tendencia de
rodar mientras están siendo cortados, y puede
que ocasionen que la broca se atasque o que
reaccione de contragolpe hacia usted.
14.
Coloque el cable de forma que esté despejado
del accesorio giratorio.
Si llegara a perder el
control, puede que el cable se corte o enrede y que
su mano o brazo se jale hacia el accesorio giratorio.
15. Nunca coloque la herramienta eléctrica en el
suelo hasta que el accesorio se haya detenido
por completo. Puede que el accesorio giratorio
haga tracción con la superficie y que jale la
herramienta eléctrica quitándole el control.
16. Tras cambiar entre brocas o hacer cualquier
tipo de ajustes, asegúrese de que la tuerca de
sujeción, mandril o cualquier dispositivo de
ajuste queden firmemente apretados. Un ajuste
holgado de estos dispositivos puede ocasionar
desplazamientos inadvertidos, resultando en
pérdida del control, así como en el arrojamiento
de las piezas giratorias aflojadas.
17. No ejecute la herramienta eléctrica cuando la
esté cargando a su costado. El contacto
accidental con un accesorio giratorio pudiera
engancharse en su ropa jalando la herramienta
hacia su cuerpo.
18.
Limpie periódicamente las aberturas de
ventilación de la herramienta eléctrica.
El
ventilador del motor atraerá polvo hacia adentro de
la carcasa y puede que la acumulación excesiva de
polvo metálico ocasione daños eléctricos.
19. No opere la herramienta motorizada cerca de
materiales inflamables. Las chispas podrían
inflamar estos materiales.
20. No utilice accesorios que requieran de
líquidos enfriadores. El uso de agua o de
cualquier otro líquido enfriador puede que resulte
en descargas eléctricas o electrocución.
Retrocesos bruscos y advertencias relacionadas
El retroceso brusco es una reacción repentina que se
genera con un accesorio giratorio que se atasca o traba al
estar girando. El atascamiento o trabado genera una
rápido detenimiento del accesorio giratorio lo cual a su
vez genera que la herramienta eléctrica no controlada se
fuerce en la dirección opuesta a la rotación del accesorio.
Por ejemplo, si un disco abrasivo se traba o atasca
debido a la pieza de trabajo, el borde del disco que está
ingresando hacia el punto de atascamiento puede
introducirse hacia la superficie del material ocasionando
que el disco se salga bruscamente. Puede que el disco
salte hacia el operador o hacia dirección opuesta de él,
dependiendo de la dirección del movimiento del disco al
momento del atascamiento. Puede que además los
discos abrasivos se rompan bajo estas condiciones.
El retroceso es el resultado de un mal uso de la
herramienta eléctrica o de condiciones o procedimientos
de uso incorrectos y se puede evitar tomando las
precauciones que se indican a continuación.
a) Mantenga una sujeción firme de la
herramienta eléctrica y coloque su cuerpo y
brazo de manera tal de permitirle resistir las
fuerzas de los retrocesos bruscos. El operador
puede controlar las fuerzas de los retrocesos
bruscos si se toman las precauciones adecuadas.
b) Tenga especial cuidado al trabajar con
esquinas, bordes afilados, etc. Evite el
tambaleo y trabado del accesorio. Las esquinas,
bordes afilados o los rebotes tienen la tendencia
de trabar el accesorio giratorio y causar una
pérdida del control o un retroceso brusco.
c) No coloque una cuchilla de sierra dentado.
Dichas cuchillas generan retroceso bruscos y
pérdida del control con frecuencia.
d) Alimente siempre la broca en la pieza de trabajo
empleando la misma dirección a la del borde de
corte que esté saliendo de la pieza (la cual es la
misma dirección en la que están saliendo
arrojados los residuos).
Alimentar la herramienta en
la dirección incorrecta ocasiona que el borde de corte
de la broca se salga de la pieza jalando la herramienta
hacia la dirección alimentada.

19
Advertencias de seguridad específicas para las
operaciones de esmerilado:
a) Use solo discos de los tipos que se
recomiendan para esta herramienta eléctrica y
solamente para las aplicaciones recomendadas.
b) Evite colocar su cuerpo en línea directa o detrás
del disco giratorio.
Cuando el disco, en su punto de
operación, se esté alejando de su mano, es posible
que un retroceso brusco proyecte el disco en rotación y
la herramienta eléctrica directamente hacia usted.
Advertencias de seguridad adicionales:
21.
La herramienta está diseñada para usarse con
discos abrasivos de puntos reforzados (al
esmerilar piedra) colocados permanentemente
sobre mandriles (ejes) planos desenroscados.
22. Asegúrese de que el disco no esté haciendo
contacto con la pieza de trabajo antes de
activar el interruptor.
23. Antes de utilizar la herramienta en una pieza
de trabajo definitiva, déjala funcionar durante
un rato. Observe para ver si hay vibración o
bamboleo que pueda indicar una incorrecta
instalación o un disco mal equilibrado.
24. Utilice la superficie especificada del disco
para realizar el esmerilado.
25.
Tenga cuidado con las chispas volantes. Sujete
la herramienta de forma que las chispas salgan
volando en dirección contraria a usted y otras
personas o materiales inflamables.
26. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
27. No toque la pieza de trabajo inmediatamente
después de operar la herramienta, puesto que
puede estar extremadamente caliente y
quemarle la piel.
28.
Observe las instrucciones del fabricante sobre el
montaje y uso correcto de los discos. Manipule y
almacene cuidadosamente los discos.
29. Verifique que la pieza de trabajo esté
correctamente sostenida.
30. Si el lugar de trabajo es extremadamente
caliente y húmedo, o muy contaminado con
polvo conductor, utilice un interruptor de
corto circuito de (30 mA) para garantizar la
seguridad del operario.
31. No utilice la herramienta con materiales que
contengan asbesto.
32.
Siempre asegúrese que está parado firmemente.
Asegúrese que no hay nadie abajo cuando se
use la herramienta en lugares altos.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones puede ocasionar graves
lesiones personales.
USD291-3
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･ampere o ampério
･corriente alterna o directa
･velocidad indicada
･velocidad en vacío o sin carga
･Construcción clase II
･revoluciones o alternaciones por minuto,
frecuencia de rotación

20
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la herramienta.
Accionamiento del interruptor
1
007680
PRECAUCIÓN:
• Antes de enchufar la herramienta, verifique
siempre y confirme que el interruptor deslizable se
acciona debidamente y que vuelve a la posición
"OFF" cuando se presione la parte trasera del
interruptor deslizable.
Para poner en marcha la herramienta, deslice el
interruptor deslizable hacia la posición "I (ON)". Para
una operación continua, presione la parte delantera del
interruptor deslizable para bloquearlo.
Para parar la herramienta, presione la parte trasera del
interruptor deslizable, después deslícelo hacia la
posición "O (OFF)".
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Cómo instalar o quitar la punta de la rueda.
1
2
3
007681
Afloje la tuerca del porta piezas e inserte la punta de la
rueda dentro de la tuerca del porta piezas. Use una de
las llaves para sostener el eje y la otra para apretar el
cono del porta útil de forma fija.
La punta de la rueda no se debe montar a más de 10
mm (3/8") de la tuerca del porta piezas. Exceder esta
distancia puede causar vibración o un eje roto.
Para quitar la punta de la rueda, siga el procedimiento
de instalación al revés.
10 mm (3/8") Máxima.
015678
PRECAUCIÓN:
• Como equipo estándar se proporciona un cono del
porta piezas de 1/4 de pulgada. Use un cono de
porta piezas opcional de 1/8 de pulgada para
instalar una punta de rueda con una espiga de 1/8
de pulgada.
Empuñadura lateral (accesorio opcional)
1
007683
008424
Al usar el mango lateral, retire el protector de hule,
inserte el mago lateral en el cuerpo de la herramienta
hasta su máximo punto y gire para dejarlo en el ángulo
deseado. Luego apriete el mango firmemente al girar en
sentido de las manecillas del reloj.
PRECAUCIÓN:
• Cuado use la herramienta sin el mango, siempre
instale el protector de hule en la herramienta.
• Cuando instale el protector de hule, siempre
empuje sobre la herramienta hasta que la
protuberancia adentro del hule encaje con las
ranuras en la herramienta.
1. Empuñadura
lateral
1. Llave 13
2. Tuerca
3. Llave 13
1. Interruptor
deslizable
