Makita 6934FD User manual

GB Cordless Impact Wrench Instruction Manual
F Boulonneuse sans fil Manuel d’instructions
D Akku-schlagschrauber Betriebsanleitung
I Avvitatrice ad impulso a batteria Istruzioni per l’uso
NL Snoerloze slagmoersleutel Gebruiksaanwijzing
E Llave de impacto a batería Manual de instrucciones
P Chave de impacto a batería Manual de instruções
DK Elektronisk akku slagn ø gle Brugsanvisning
S Sladdlös mutterdragare Bruksanvisning
N Batteridrevet slagskrunøkkel Bruksanvisning
FIN Akku-iskuvännin Käyttöohje
GR Ασύρματο κροστικ κλειδί Οδηγίες χρήσεως
6934FD

2
12
34
56
1
23
4
AB
55
6
9
6
7
8

3
78
910
N m
80
100
60
0 1.0 2.0
3.0
(S)
M14
M12
M10
M10
M12
M14
(kgf cm)
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
M16
M16
.
.
10
13
11 12
N m
0 1.0 2.0
3.0 4.0 5.0
(S)
M8
M12
M10
M10
M12
M8
(kgf cm)
80
100
60
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
.
.
14
13
11 12
15
16
17

4
ENGLISH (Original instructions)
Explanation of general view
1Button
2 Battery cartridge
3 Switch trigger
4Lamp
5 Reversing switch lever
6 Socket
7O-ring
8Pin
9Anvil
10 Standard bolt
11 Fastening torque
12 Proper fastening torque
13 Fastening time
14 High tensile bolt
15 Limit mark
16 Brush holder cap
17 Screwdriver
SPECIFICATION
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB009-4
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to impact wrench safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring or its
own cord. Fastening contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC004-1
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current
flow, overheating, possible burns and even a
breakdown.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Model 6934FD
Capacities Standard bolt M8 – M16
High tensile bolt M6 – M12
Square drive 12.7 mm
No load speed (min–1) 0–2,300
Impacts per minute 0 – 3,000
Max. fastening torque 140 N.m
Overall length 173 mm
Net weight 1.7 kg
Rated voltage D.C. 14.4 V

5
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.
Installing or removing socket (Fig. 5 & 6)
For socket with O-ring and pin
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the orig-
inal position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.
For socket without O-ring and pin
To install the socket, push it onto the anvil of the tool until
it locks into place.To remove the socket, simply pull it off.
OPERATION

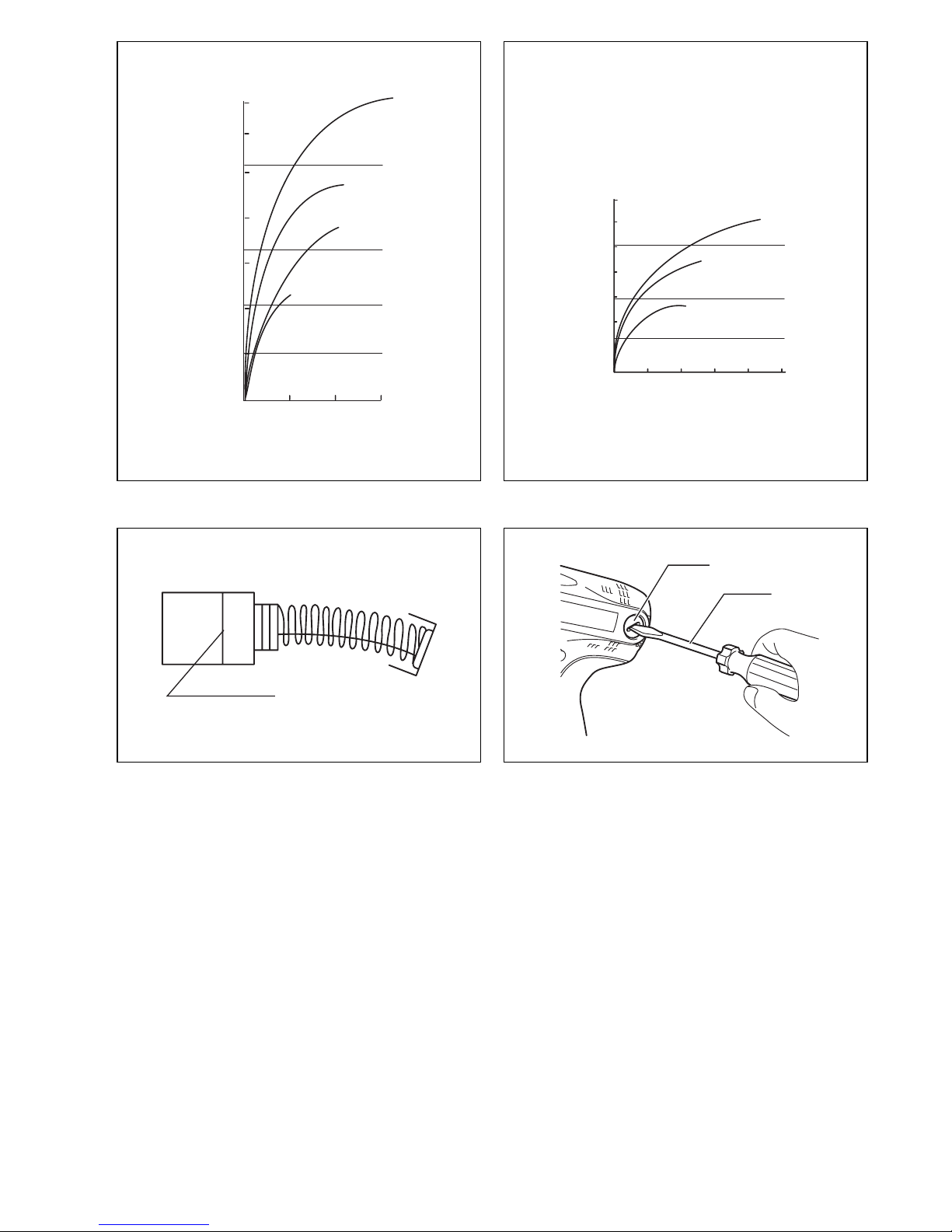

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures. (Fig. 7
& 8)
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M8 (5/16”) or smaller, carefully
adjust pressure on the switch trigger so that the screw
is not damaged.
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the bolt/nut or
socket. Before starting your job, always perform a test
operation to determine the proper fastening time for
your bolt or nut. Especially for the bolt smaller than M8
(5/16”), perform the above test operation to prevent the
trouble on socket or bolt, etc.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.

6
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
Replacing carbon brushes (Fig. 9 & 10)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no load
for about 1 minute. Then check the tool while running and
electric brake operation when releasing the switch trig-
ger. If electric brake is not working well, ask your local
Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Various type of Makita genuine batteries and chargers
ENG102-2
For European countries only
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 95 dB (A)
Sound power level (LWA): 106 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG205-1
Vaibration
The vibration total value (tri-axial vector sum) determined
according to EN60745-2-2:
Work mode: impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah): 7.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-12
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: Cordless Impact Wrench
Model No./ Type: 6934FD
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

7
FRANÇAIS (Instructions originales)
Descriptif
1Bouton
2 Batterie
3 Gâchette
4 Lampe
5 Inverseur
6 Douille
7 Joint torique
8Tige
9Piton
10 Boulon standard
11 Couple de serrage
12 Couple de serrage correcte
13 Temps de serrage
14 Boulon à haute résistance
15 Trait de limite d’usure
16 Bouchons de porte-charbon
17 Tournevis
SPÉCIFICATIONS
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
Utilisations
L’outil est conçu pour le vissage dans le bois, le métal et
le plastique.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB009-4
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la bou-
lonneuse à chocs. Si vous n’utilisez pas cet outil de
façon sûre et adéquate, vous courez un risque de
blessure grave.
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle la visseuse peut
entrer en contact avec des fils cachés ou avec
son propre cordon d’alimentation. Le contact
avec un fil sous tension mettra les parties métalli-
ques exposées de la visseuse sous tension, causant
ainsi un choc électrique chez l’utilisateur.
2. Portez des protections anti-bruit.
3. Veillez à ce que la prise ne soit pas usée, fissu-
rée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Veillez toujours à avoir une bonne assise.
Assurez-vous qu’il n’y a personne dessous
quand vous utilisez l’outil dans des endroits éle-
vés.
6. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
LA MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité du présent manuel d’ins-
tructions peuvent entraîner une grave blessure.
ENC004-1
PRÉCAUTIONS IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provo-
quer un fort courant, une surchauffe, parfois
des brûlures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Modèle 6934FD
Capacités
Boulon standard M8 – M16
Boulon à haute
résistance M6–M12
Tournevis carré 12,7 mm
Vitesse à vide (T/MIN) 0 – 2 300
Coups par minute 0 – 3 000
Couple de serrage maxi 140 N.m
Longueur totale 173 mm
Poids net 1,7 kg
Tension nominale 14,4 V C.C.

8
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de
six mois.
PROTECTION DE
L’ENVIRONNEMENT (POUR LA
SUISSE UNIQUEMENT)
Afin de préserver l’environnement, rap-
portez la batterie usagée aux postes de
ramassage officiel.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation ou retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en
appuyant sur les boutons des deux côtés de la batterie.
• Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve à l’intérieur du carter, puis glis-
sez la batterie pour la mettre en place. Insérez-la tou-
jours bien à fond, jusqu’à ce qu’elle se verrouille en
émettant un léger bruit sec. Sinon, elle risque de
tomber accidentellement de l’outil, en vous blessant ou
en blessant une personne qui se trouve près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Frein électrique
Cet outil est équipé d’un frein électrique. Si à plusieurs
reprises l’outil ne s’arrête pas rapidement après le
relâchement de la gâchette, faites-le réparer dans un
centre de service après-vente Makita.
Allumage de la lampe avant (Fig. 3)
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 4)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d’une mon-
tre, ou du côté B pour une rotation dans le sens inverse
des aiguilles d’une montre.
La pression sur la gâchette n’est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier inverseur en position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille (Fig. 5 et 6)
Pour douille avec joint torique et tige
Retirez le joint torique de la rainure de la douille et retirez
la tige de la douille. Insérez la douille dans le piton de
l’outil de façon que l’orifice de la douille soit aligné sur
l’orifice du piton. Insérez la tige dans l’orifice de la douille
et dans celui du piton. Puis, ramenez le joint torique à sa
position d’origine dans la rainure de la douille pour ver-
rouiller la tige. Pour retirer la douille, procédez dans
l’ordre inverse de l’installation.
Pour douille sans joint torique et tige
Pour installer la douille, enfoncez-la dans le piton de
l’outil jusqu’à ce qu’elle se verrouille en place. Tirez sim-
plement sur la douille pour la retirer.

9
UTILISATION
Le couple de serrage peut varier en fonction du type ou
de la dimension du boulon, du matériau de la pièce à
fixer, etc. Les rapports entre le couple de serrage et le
temps de serrage sont indiqués sur les figures. (Fig. 7 et
8)
Saisissez fermement l’outil et placez la douille sur le bou-
lon ou l’écrou. Mettez l’outil sous tension et faites-le
tourner pendant le temps nécessaire à un serrage
adéquat.
NOTE :
• Quand vous fixez des vis M8 (5/16 po) ou plus petites,
réglez délicatement la pression sur la gâchette de
façon à ne pas endommager la vis.
•Tenez l’outil de sorte qu’il pointe bien droit vers le bou-
lon ou l’écrou.
• Un couple de serrage excessif risque d’endommager le
boulon, l’écrou ou la douille. Avant de commencer votre
travail, effectuez toujours un test pour connaître le
temps de serrage qui convient au boulon ou à l’écrou
utilisé. Ce test est tout particulièrement nécessaire
avec les boulons inférieurs à M8 (5/16 po), pour préve-
nir tout problème de douille, de boulon, etc.
• Si l’outil est utilisé de manière continue jusqu’à ce que
la batterie soit déchargée, laissez-le reposer 15 min-
utes avant de poursuivre l’opération avec une batterie
fraîche.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de serrage
diminue.
2. Douille
• L’utilisation d’une douille de mauvaise dimension
entraînera une réduction du couple de serrage.
• Une douille usée (usure sur l’extrémité hexagonale
ou l’extrémité carrée) entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage vari-
era en fonction du diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en fonction
du coefficient de couple, de la catégorie du boulon
et de la longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit quelque peu la force de serrage de la
boulonneuse. Compenser en serrant plus
longtemps.
5. Le couple de serrage est affecté par la façon dont
vous tenez l’outil ou la pièce, ou par la position de
vissage.
6. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons (Fig. 9 et 10)
Retirez et vérifiez régulièrement les charbons. Rem-
placez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Après avoir remplacé les charbons, insérez la batterie
dans l’outil et rodez les brosses en faisant fonctionner
l’outil à vide pendant environ 1 minute. Vérifiez ensuite le
bon fonctionnement de l’outil, ainsi que l’activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclu-
sivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut com-
porter un risque de blessure. N’utilisez les accessoires
ou pièces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Les divers types de batteries et chargeurs Makita
authentiques
ENG102-2
Pour les pays d’Europe uniquement
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 95 dB (A)
Niveau de puissance sonore (LWA) : 106 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG205-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745-2-2 :
Mode de travail : Serrage avec chocs des vis
correspondant à la capacité maximale de l’outil
Émission de vibrations (ah) : 7,0 m/s2
Incertitude (K) : 1,5 m/s2

10
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-12
Déclaration de conformité CE
Makita Corporation, en tant que fabriquant
responsable, déclare que les outils Makita suivants :
Désignation de l’outil : Boulonneuse sans fil
No de modèle/Type : 6934FD
sont produits en série et
conformes aux directives européennes suivantes :
98/37/CE jusqu’au 28 décembre 2009,
et 2006/42/CE à partir du 29 décembre 2009
Ils sont fabriqués conformément aux normes ou docu-
ments normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant autorisé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 janvier 2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

11
DEUTSCH (Originale Anleitungen)
Übersicht
1 Knopf
2Blockakku
3 Ein-Aus-Schalter
4 Lampe
5 Drehrichtungsumschalter
6 Steckschlüsseleinsatz
7 O-Ring
8 Stift
9 Flansch
10 Standardschraube
11 Anzugsmoment
12 Korrektes Anzugsmoment
13 Anzugszeit
14 HV-Schraube
15 Verschleißgrenze
16 Bürstenhalterkappe
17 Schraubendreher
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der
Entwicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
• Die technischen Daten und der Blockakku können von
Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
Vorgesehene Verwendung
Die Maschine ist für das Eindrehen von Schrauben in
Holz, Metall und Kunststoff vorgesehen.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB009-4
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für Schlagschrauber abhalten.
Wenn Sie dieses Werkzeug auf unsichere oder unsa-
chgemäße Weise benutzen, können Sie schwere Ver-
letzungen erleiden.
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Befestigungselement verborgene Kabel oder
das eigene Kabel kontaktiert. Bei Kontakt mit
einem Strom führenden Kabel können die freiliegen-
den Metallteile des Elektrowerkzeugs ebenfalls
Strom führend werden, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
4. Halten Sie die Maschine mit festem Griff.
5. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
6. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
ENC004-1
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
Modell 6934FD
Bohr-
leistung
Standardschraube M8 – M16
HV-Schraube M6 – M12
Vierkantantrieb 12,7 mm
Leerlaufdrehzahl (min–1) 0–2300
Schlagzahl pro Minute 0 – 3 000
Max. Anzugsmoment 140 N.m
Gesamtlänge 173 mm
Nettogewicht 1,7 kg
Nennspannung DC 14,4 V

12
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromfluss, der Überhitzung, Verbren-
nungen und einen Defekt zur Folge haben
kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
UMWELTSCHUTZ
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muss der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
Ihr Beitrag zum Umweltschutz: Bringen Sie
bitte die gebrauchte Batterie an eine offizi-
elle Sammelstelle zurück.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen von der
Maschine ab, während Sie die Entrieglungsknöpfe auf
beiden Seiten drücken.
• Richten Sie zum Einsetzen des Akkus dessen
Führungsfeder auf die Nut im Maschinengehäuse aus,
und schieben Sie den Akku hinein. Schieben Sie ihn
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Anderenfalls kann er aus der Maschine her-
ausfallen und Sie oder umstehende Personen ver-
letzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Ein-Aus-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Elektrische Bremse
Diese Maschine ist mit einer elektrischen Bremse aus-
gestattet. Falls die Maschine nach dem Loslassen des
Ein-Aus-Schalters nicht sofort anhält, lassen Sie sie von
einer Makita-Kundendienststelle warten.
Einschalten der Frontlampe (Abb. 3)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Lich-
tquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der Ein-
Aus-Schalter gedrückt gehalten wird.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalterbedienung (Abb. 4)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Ein-Aus-Schalter verriegelt.

13
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter stets auf die
Neutralstellung, wenn Sie die Maschine nicht
benutzen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausge-
schaltet und der Akku abgenommen ist.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüs-
seleinsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein
falsches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter. Näheres zur
Steckschlüsselgröße entnehmen Sie bitte dem Zube-
hörabschnitt.
Montage und Demontage des
Steckschlüsseleinsatzes (Abb. 5 u. 6)
Für Einsatzwerkzeug mit O-Ring und Stift
Den O-Ring aus der Nut im Steckschlüsseleinsatz
entfernen, und den Stift aus dem Steckschlüsseleinsatz
herausziehen. Den Steckschlüsseleinsatz so in den Flan-
sch der Maschine einsetzen, daß die Bohrung im Steck-
schlüsseleinsatz auf die Bohrung im Flansch
ausgerichtet ist. Den Stift durch die Bohrung in Steck-
schlüsseleinsatz und Flansch einführen. Dann den O-
Ring wieder in die Nut des Steckschlüsseleinsatzes ein-
setzen, um den Stift zu arretieren. Zum Demontieren des
Steckschlüsseleinsatzes ist das Montageverfahren
umgekehrt anzuwenden.
Für Einsatzwerkzeug ohne O-Ring und Stift
Zum Anbringen das Einsatzwerkzeug auf den Antrieb-
svierkant des Werkzeugs schieben, bis es einrastet.
Zum Abnehmen das Einsatzwerkzeug einfach abziehen.
BETRIEB
Das korrekte Anzugsmoment hängt u.a. von der Art oder
Größe der Schrauben oder der Art der zu verschrauben-
den Materialien ab. Der Zusammenhang zwischen
Anzugsmoment und Anzugszeit ist aus den Abbildungen
ersichtlich. (Abb. 7 u. 8)
Halten Sie die Maschine mit festem Griff, und setzen Sie
den Steckschlüssel auf die Schraube oder die Mutter.
Schalten Sie die Maschine ein, und ziehen Sie das Teil
mit der korrekten Anzugszeit an.
HINWEIS:
• Üben Sie beim Anziehen von Schrauben der Größe M8
(5/16") oder kleiner vorsichtigen Druck auf den Ein-
Aus-Schalter aus, damit die Schraube nicht beschädigt
wird.
• Halten Sie die Maschine gerade auf die Schraube oder
Mutter gerichtet.
• Ein zu hohes Anzugsmoment kann zu einer Beschädi-
gung der Schraube/Mutter oder des Steckschlüssels
führen. Führen Sie vor Arbeitsbeginn stets eine
Probeverschraubung durch, um die geeignete Anzug-
szeit für die jeweilige Schraube oder Mutter zu ermit-
teln. Besonders für Schrauben, die kleiner als M8 (5/
16") sind, sollte die obige Probeverschraubung durch-
geführt werden, um Probleme mit dem Steckschlüssel
oder der Schraube usw. zu vermeiden.
• Wenn die Maschine im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus benutzt wurde, lassen Sie
die Maschine vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang ruhen.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem Dre-
hmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Steckschlüsseleinsatz
• Die Verwendung eines Steckschlüsseleinsatzes
der falschen Größe bewirkt eine Verringerung des
Anzugsmoments.
• Ein abgenutzter Steckschlüsseleinsatz (Verschleiß
am Sechskant- oder Vierkantende) verursacht
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das
Anzugsmoment je nach dem Durchmesser der
Schraube.
• Selbst wenn Schrauben den gleichen Durch-
messer haben, ist das korrekte Anzugsmoment je
nach Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Durch den Gebrauch des Gelenkaufsatzes oder des
Verlängerungsstücks verringert sich die Anzugsleis-
tung des Schlagschraubers etwas. Kompensieren
Sie diesen Effekt durch eine etwas längere Anzug-
szeit.
5. Die Art und Weise, wie die Maschine oder das Mate-
rial der Verschraubungsposition gehalten wird, bee-
influsst das Anzugsmoment.
6. Der Betrieb der Maschine mit einer niedrigen Drehzahl
hat eine Reduzierung des Anzugsmoments zur Folge.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Inspe-
ktions- oder Wartungsarbeiten stets, dass die Maschine
ausgeschaltet und der Akku abgenommen ist.
Auswechseln der Kohlebürsten (Abb. 9 u. 10)
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten gle-
ichzeitig erneuert werden. Verwenden Sie nur identische
Kohlebürsten.

14
Drehen Sie die Bürstenhalterkappen mit einem
Schraubendreher heraus. Nehmen Sie die abgenutzten
Kohlebürsten heraus, setzen Sie die neuen ein, und dre-
hen Sie dann die Bürstenhalterkappen wieder ein.
Setzen Sie nach dem Auswechseln der Bürsten den
Akku in die Maschine ein, um die Bürsten im Leerlauf
etwa 1 Minute lang einzuschleifen. Überprüfen Sie dann
die Maschine im Betrieb und die Funktion der elek-
trischen Bremse, wenn Sie den Ein-Aus-Schalter loslas-
sen. Falls die elektrische Bremse nicht einwandfrei
funktioniert, lassen Sie sie von Ihrer Makita-Kundendi-
enststelle reparieren.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Ein-
stellarbeiten nur von Makita autorisierten Werkstätten
oder Kundendienstzentren unter ausschließlicher Ver-
wendung von Makita-Originalersatzteilen ausgeführt
werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschrie-
benen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Verschiedene Original-Makita-Akkus und -Ladegeräte
ENG102-2
Nur für europäische Länder
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 95 dB (A)
Schalleistungspegel (LWA): 106 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG205-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745-2-2:
Arbeitsmodus: Schlagschrauben von
Befestigungsteilen der maximalen Kapazität der
Maschine
Vibrationsemission (ah): 7,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-12
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Akku-schlagschrauber
Modell-Nr./Typ: 6934FD
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien
entsprechen:
98/37/EG bis 28. Dezember 2009 und dann
2006/42/EG ab 29. Dezember 2009
und gemäß den folgenden Standards oder standardisi-
erten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

15
ITALIANO (Istruzioni originali)
Visione generale
1 Bottone
2 Batteria
3 Interruttore
4 Lampadina
5 Leva interruttore inversione
6Presa
7 Anello ad O
8 Perno
9 Testata
10 Bullone standard
11 Coppia di serraggio
12 Coppia di serraggio corretta
13 Tempo di serraggio
14 Bullone altamente tensile
15 Segno di limite
16 Tappo portapazzola
17 Cacciavite
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire
da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/
2003
Utilizzo previsto
Questo utensile serve ad avvitare le viti nel legno, met-
allo e plastica.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GAB009-4
SPECIFICHE REGOLE DI SICUREZZA
NON lasciare che la comodità o la familiarità d’uti-
lizzo del prodotto (acquistata con l’uso ripetuto)
sostituisca la stretta osservanza delle norme di sicu-
rezza dell’avvitatrice ad impulso. Se si usa questo
utensile in modo insicuro o sbagliato, c’è pericolo di
serie lesioni personali.
1. Tenere l’utensile per le superfici isolate quando
si esegue una operazione in cui i dispositivi di
chiusura potrebbero fare contatto con fili elet-
trici nascosti o con il suo cavo di alimentazione.
I dispositivi di chiusura che fanno contatto con un filo
elettrico “sotto tensione” potrebbero mettere “sotto
tensione” le parti metalliche esposte dell’utensile
dando una scossa all’operatore.
2. Indossare una cuffia o auricolari afonizzanti per
proteggere l’udito.
3. Prima dell’installazione, controllare con cura che
la presa non presenti segni di usura, crepe o
danni.
4. Tenere saldamente l’utensile.
5. Accertarsi sempre di avere i piedi saldamente
appoggiati.
Accertarsi che sotto non ci sia nessuno quando
si usa l’utensile in un posto alto.
6. La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Con-
trollare la coppia con una chiave torsiometrica.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare serie lesioni personali.
ENC004-1
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER LA CARTUCCIA DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare
un grande flusso di corrente, il surriscalda-
mento, possibili ustioni e addirittura un gua-
sto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
Modello 6934FD
Capacità
Bullone standard M8 – M16
Bullone altamente
tensile M6–M12
Trasmissione quadra 12,7 mm
Velocità senza carico (min–1) 0–2.300
Impulsi al minuto 0 – 3.000
Coppia di serraggio max. 140 N.m
Lunghezza totale 173 mm
Peso netto 1,7 kg
Tensione nominale C.c. 14,4V

16
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(PER LA SVIZZERA SOLTANTO)
PROTEZIONE DELL’AMBIENTE
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione o rimozione della batteria (Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la batteria.
• Per rimuovere la batteria, estrarla dall’utensile pre-
mendo i bottoni su entrambi i fianchi della batteria.
• Per inserire la batteria, allineare l’appendice della bat-
teria con la scanalatura dell’alloggiamento e inserirla in
posizione. Inserirla sempre completamente finché si
blocca in posizione con uno scatto. In caso contrario,
potrebbe cadere accidentalmente fuori dall’utensile
causando lesioni all’operatore o a chi è vicino.
• Per inserire la batteria non bisogna usare forza. Se la
batteria non entra facilmente, vuol dire che non viene
inserita correttamente.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di inserire la batteria nell’utensile, controllare
sempre che l’interruttore funzioni correttamente e torni
sulla posizione “OFF” quando viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile si aumenta aumentando
la pressione sull’interruttore. Rilasciare l’interruttore per
fermarlo.
Freno elettrico
L’utensile è dotato di un freno elettrico. Se l’utensile con-
tinua a non fermarsi velocemente dopo che si è rilasciato
l’interruttore, farlo riparare presso un centro di assistenza
Makita.
Accensione della lampadina anteriore (Fig. 3)
ATTENZIONE:
• Non guardare direttamente la luce della lampadina.
Schiacciare l’interruttore per accendere la lampadina. La
lampadina rimane accesa per tutto il tempo che l’interrut-
tore è schiacciato.
NOTA:
• Usare un panno asciutto per pulire la lente della lampa-
dina. Fare attenzione a non graffiare la lente della lam-
padina, perché si potrebbe ridurre l’illuminazione.
Funzionamento dell’interruttore di inversione
(Fig. 4)
Questo utensile è dotato di un interruttore di inversione,
che cambia la direzione di rotazione. Schiacciare la leva
interruttore inversione dal lato A per la rotazione in senso
orario, o dal lato B per la rotazione in senso antiorario.
Quando la leva interruttore inversione si trova sulla posiz-
ione neutra, non si può schiacciare l’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima avvi-
are l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
direzione di rotazione prima dell’arresto dell’utensile, lo
si potrebbe danneggiare.
• Quando non si usa l’utensile, regolare sempre la leva
interruttore inversione sulla posizione neutra.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di qualsiasi intervento
sull’utensile.
Selezione della presa corretta
Usare sempre la presa di dimensioni corrette per i bulloni
e i dadi. Una presa di dimensioni sbagliate potrebbe pro-
durre una coppia di serraggio imprecisa e inconsistente
e/o danneggiare il bullone o il dado.
Installazione o rimozione della presa (Fig. 5 e 6)
Per una presa con anello ad O e perno
Spostare l’anello ad O fuori dalla scanalatura della presa,
e togliere il perno dalla presa. Montare la presa sulla
testata dell’utensile in modo che il foro della presa sia
allineato con il foro della testata. Inserire il perno nel foro
della presa e della testata. Rimettere poi l’anello ad O
nella sua posizione originale nella scanalatura della
presa, per bloccare il perno. Per rimuovere la presa,
seguire il procedimento opposto di installazione.
Per una presa senza anello ad O e perno
Per installare la presa, spingerla nell’incudine dell’uten-
sile finchè non si blocca in posizione. Per rimuovere la
presa, tirarla semplicemente via.

17
FUNZIONAMENTO
La coppia di serraggio corretta potrebbe differire
secondo il tipo o le dimensioni del bullone, il materiale
del pezzo da fissare, ecc. Il rapporto tra la coppia di ser-
raggio e il tempo di serraggio è mostrato nelle figure.
(Fig. 7 e 8)
Tenere saldamente l’utensile e mettere la bussola sul
bullone o dado. Accendere l’utensile e stringere con la
coppia di serraggio corretta.
NOTA:
• Per fissare le viti M8 o più piccole, regolare con cura la
pressione sull’interruttore in modo da non danneggiare
la vite.
• Tenere l’utensile puntato diritto sul bullone o dado.
• Una coppia di serraggio eccessiva potrebbe danneg-
giare il bullone/dado o la bussola. Prima di cominciare
il lavoro, fare sempre una prova per determinare il
tempo corretto della coppia di serraggio per il bullone/
dado. Per evitare problemi con la bussola o bullone,
ecc., fare prima una prova soprattutto con i bulloni più
piccoli di M8.
• Se si fa funzionare continuamente l’utensile finché la
batteria si scarica, lasciarlo riposare per 15 minuti
prima di continuare il lavoro con una nuova batteria.
La coppia di serraggio è influenzata da vari fattori, com-
presi quelli seguenti. Dopo il serraggio, controllare sem-
pre la coppia con una chiave torsiometrica.
1. Quando la batteria è quasi completamente scarica,
la tensione scende e la coppia di serraggio si riduce.
2. Presa
• La coppia di serraggio si riduce se non si usa una
presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una
presa usurata (usura dell’estremità esagonale o
quadrata).
3. Bullone
• Anche se il coefficiente di coppia e la classe del
bullone sono gli stessi, la coppia di serraggio cor-
retta differisce secondo il diametro del bullone.
• Anche se i diametri dei bulloni sono gli stessi, la
coppia di serraggio corretta differisce secondo il
coefficiente di coppia e la classe e la lunghezza
del bullone.
4. L’uso del giunto universale o della barra di prolunga
riduce alquanto la forza della avvitatrice a impatto.
Compensare con un tempo di serraggio più lungo.
5. La coppia è influenzata da come si tiene l’utensile e
dal materiale da fissare.
6. Facendo funzionare l’utensile a bassa velocità si
causa una riduzione della coppia di serraggio.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima dell’intervento di ispez-
ione o manutenzione.
Sostituzione delle spazzole di carbone
(Fig. 9 e 10)
Rimuovere e controllare regolarmente le spazzole di car-
bone. Sostituirle quando sono usurate fino al segno del
limite. Mantenere le spazzole di carbone pulite e libere di
slittare nei portaspazzole. Entrambe le spazzole di car-
bone devono essere sostituite allo stesso tempo. Usare
soltanto spazzole di carbone identiche.
Usare un cacciavite per rimuovere i tappi dei portaspaz-
zole. Estrarre le spazzole di carbone usurate, inserire le
nuove spazzole e fissare i tappi dei portaspazzole.
Dopo la sostituzione delle spazzole, inserire la batteria
nell’utensile e rodare le spazzole facendo girare l’utensile
senza carico per 1 minuto circa. Controllare poi l’utensile
facendolo girare, e il funzionamento del freno elettrico
quando si rilascia l’interruttore. Se il freno elettrico non
funziona correttamente, far riparare l’utensile presso un
centro di assistenza Makita.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori
soltanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivolg-
ersi a un Centro Assistenza Makita autorizzato.
• Vari tipi di batterie e caricatori genuini Makita
ENG102-2
Modello per l’Europa soltanto
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN60745:
Livello pressione sonora (LpA): 95 dB (A)
Livello potenza sonora (LWA): 106 dB (A)
Incertezza (K): 3 dB (A)
Indossare i paraorecchi
ENG205-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN60745-2-2:
Modalità operativa: serraggio a impulsi dei
dispositivi di fissaggio della capacità massima
dell’utensile
Emissione di vibrazione (ah): 7,0 m/s2
Incertezza (K): 1,5 m/s2

18
ENG901-1
• Il valore di emissione delle vibrazioni dichiarato è stato
misurato conformemente al metodo di test standard, e
può essere usato per paragonare un utensile con un
altro.
• Il valore di emissione delle vibrazioni dichiarato può
anche essere usato per una valutazione preliminare
dell’esposizione.
AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale
dell’utensile elettrico può differire dal valore di emis-
sione dichiarato a seconda dei modi in cui viene usato
l’utensile.
• Identificare le misure di sicurezza per la protezione
dell’operatore basate sulla stima dell’esposizione nelle
condizioni reali d’utilizzo (tenendo presente tutte le
parti del ciclo operativo, come le volte in cui l’utensile
viene spento e quando gira a vuoto, oltre al tempo di
funzionamento).
ENH101-12
Dichiarazione CE di conformità
La Makita Corporation, quale produttore
responsabile, dichiara che le macchine Makita
seguenti:
Designazione della macchina: Avvitatrice ad impulso a
batteria
Modello No./Tipo: 6934FD
sono prodotte in serie e sono
Conformi alle seguenti Direttive Europee:
98/37/CE fino al 28 dicembre 2009, e poi 2006/
42/CE dal 29 dicembre 2009
e che sono fabbricate in conformità dei seguenti
standard o documenti standardizzati:
EN60745
La documentazione tecnica è tenuta dal nostro
rappresentante autorizzato in Europa, e cioè:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30 gennaio 2009
Tomoyasu Kato
Amministratore
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

19
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1Knop
2 Accu
3 Trekschakelaar
4 Lamp
5 Omkeerschakelaar
6Sok
7O-ring
8Pen
9Draaistuk
10 Standaardbout
11 Aandraaimoment
12 Juist aantrekkoppel
13 Aandraaitijd
14 Bout met hoge trekvastheid
15 Limietmarkering
16 Dop van koolborstelhouder
17 Schroevendraaier
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens de accu kunnen van land tot
land verschillen.
• Gewicht, inclusief accu, volgens de EPTA-procedure
01/2003
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het indraaien van schro-
even in hout, metaal en kunststof.
GEA010-1
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidswaar-
schuwingen en alle instructies. Het niet volgen van de
waarschuwingen en instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
GEB009-4
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Neem de veiligheidsvoorschriften voor het gereed-
schap altijd strict in acht en laat u NIET misleiden
door een vals gevoel van gemak of vertrouwdheid
met het product (verworven na herhaald gebruik).
Onveilig of verkeerd gebruik van dit gereedschap
kan leiden tot ernstige persoonlijke verwondingen.
1. Houd elektrisch gereedschap vast bij het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het bevestigingsmateri-
aal in aanraking kan komen met verborgen
bedrading of zijn eigen netkabel. Wanneer beves-
tigingsmaterialen in aanraking komen met onder
spanning staande draden, zullen de niet-geïso-
leerde metalen delen van het gereedschap onder
spanning komen te staan zodat de gebruiker een
elektrische schok kan krijgen.
2. Draag oorbeschermers.
3. Controleer de sok nauwkeurig op slijtage,
scheuren of beschadiging alvorens deze op het
gereedschap te monteren.
4. Houd het gereedschap stevig vast.
5. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
Controleer of er niemand beneden u aanwezig is
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
6. Het juiste aantrekkoppel kan verschillen afhan-
kelijk van de soort of grootte van de bout. Con-
troleer het aantrekkoppel met een
momentsleutel.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige persoonlijke verwonding.
ENC004-1
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN
VOOR ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
Model 6934FD
Capaciteiten
Standaardbout M8 – M16
Bout met hoge
trekvastheid M6 – M12
Vierkant 12,7 mm
Toerental onbelast (min–1) 0–2300
Slagen per minuut 0 – 3 000
Maximaal aantrekkoppel 140 N.m
Totale lengte 173 mm
Netto gewicht 1,7 kg
Nominale spanning D.C. 14,4 V

20
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting,
brandwonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, haalt u hem uit het gereed-
schap terwijl u de knoppen op beide zijden van de accu
indrukt.
• Om de accu erin te steken, past u de tong op de accu
in de groef in het gereedschapshuis, en vervolgens
schuift u de accu erin. Schuif de accu altijd zo ver
mogelijk erin totdat hij op zijn plaats vastklikt. Als u dit
niet goed doet, kan de accu per ongeluk uit het gereed-
schap vallen zodat u of anderen in de omgeving ver-
wondingen oplopen.
• Probeer nooit om de accu met geweld erin te duwen.
Als de accu er niet gemakkelijk ingaat, betekent dit dat
u hem niet op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig. 2)
LET OP:
• Alvorens de accu in het gereedschap te plaatsen, moet
u altijd controleren of de trekschakelaar goed werkt en
bij het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap te starten, drukt u gewoon de trek-
schakelaar in. Hoe harder u de schakelaar indrukt, hoe
sneller het gereedschap draait. Laat de schakelaar los
om het gereedschap te stoppen.
Elektrische rem
Dit gereedschap is uitgerust met een elektrische rem. Als
het herhaaldelijk gebeurt dat het gereedschap na het los-
laten van de trekschakelaar niet direct stopt, moet u het
gereedschap laten nazien door een Makita servicecen-
trum.
Aanzetten van de voorlamp (Fig. 3)
LET OP:
• Kijk niet direct in het lamplicht of in de lichtbron.
Druk de trekschakelaar in om de lamp aan te zetten. De
lamp blijft branden zolang als de trekschakelaar wordt
ingedrukt.
OPMERKING:
• Gebruik een droge doek om vuil op de lamp eraf te
vegen. Pas op dat u geen krassen maakt op de lam-
plens, omdat de verlichtingssterkte daardoor kan ver-
minderen.
Werking van de omkeerschakelaar (Fig. 4)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te starten.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Als u de draairichting verandert terwijl het
gereedschap nog draait, kan het gereedschap bescha-
digd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
INEENZETTEN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu ervan is verwijderd alvorens enig werk aan
het gereedschap uit te voeren.
Selecteren van de juiste sok
Gebruik altijd een sok van de juiste maat voor het vast-
draaien van bouten en moeren. Het gebruik van een sok
van de onjuiste maat zal een onnauwkeurig of onregel-
matig aantrekkoppel en/of beschadiging van de bout of
moer tot gevolg hebben.
