Makita 6952 User manual

1
GB Impact Driver INSTRUCTION MANUAL
SSlagskruvdragare BRUKSANVISNING
NSlagskrutrekker BRUKSANVISNING
FIN Iskuväännin KÄYTTÖOHJE
LV Triecienskrūvgriezis LIETOŠANAS INSTRUKCIJA
LT Smūginis suktuvas NAUDOJIMO INSTRUKCIJA
EE Löökkruvikeeraja KASUTUSJUHEND
RUS Ударный шуруповер
т
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6952

2
1
1 004353
1
AB
2 004354
3 004521
12
4 011406
123
5 011407
1
6 004355
1
7 001145
1
2
8 004357

3
ENGLISH (Original instructions)
Explanation of general view
1-1. Switch trigger
2-1. Reversing switch lever
4-1. Bit
4-2. Sleeve
5-1. Bit
5-2. Bit-piece
5-3. Sleeve
6-1. Hook
7-1. Limit mark
8-1. Screwdriver
8-2. Brush holder cap
SPECIFICATIONS
Model 6952
Machine screw 4 mm - 10 mm
Standard bolt 6 mm - 14 mm
Capacities
High tensile bolt 6 mm - 10 mm
No load speed (min-1) 0 - 3,300
Impacts per minute 0 - 3,300
Max. fastening torque 120 N.m
Dimensions (L x W x H) 229 mm x 67 mm x 180 mm
Net weight 1.4 kg
Safety class II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 93 dB(A)
Sound power level (LWA) : 104 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah) : 11.5 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Impact Driver
Model No./ Type: 6952
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

4
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB012-4
IMPACT DRIVER SAFETY
WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring
or its own cord. Fasteners contacting a "live" wire
may make exposed metal parts of the power tool
"live" and could give the operator an electric
shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Holding the tool
Hold the tool only by the handle when performing an
operation. Do not touch the metal part.
Reversing switch action
Fig.2
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing driver bit or socket bit
Fig.3
Use only bits that has inserting portion shown in the
figure.
For tool with shallow bit hole
A=12mm
B=9mm
Use only these type of bit. Follow the
procedure (1).
(Note) Bit-piece is not necessary.
006348

5
For tool with deep bit hole
To install these types of bits, follow
the procedure (1).
To install these types of bits, follow
the procedure (2).
(Note) Bit-piece is necessary for
installing the bit.
A=17mm
B=14mm
A=12mm
B=9mm
011405
Procedure 1
For tool without one-touch type
Fig.4
To install the bit, pull the sleeve in the direction of the
arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit.
For tool one-touch type
To install the bit, insert the bit into the sleeve as far as it
will go.
Procedure 2
In addition to the procedure(1) above, insert the bit-piece
into the sleeve with its pointed end facing in.
Fig.5
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out firmly.
NOTE:
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and
the bit will not be secured. In this case, try
re-inserting the bit according to the instructions
above.
• When it is difficult to insert the bit, pull the sleeve
and insert it into the sleeve as for as it will go.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
Hook
The hook is convenient for temporarily hanging the tool.
This can be removed without using a tool. This can be
installed on either side of the tool.
Installing and removing hook
Fig.6
Expand the upper part of the hook in both directions and
remove it. To install the hook, follow the removal
procedure in reverse.
OPERATION
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw. Start the tool
slowly and then increase the speed gradually. Release
the switch trigger just as the screw bottoms out.

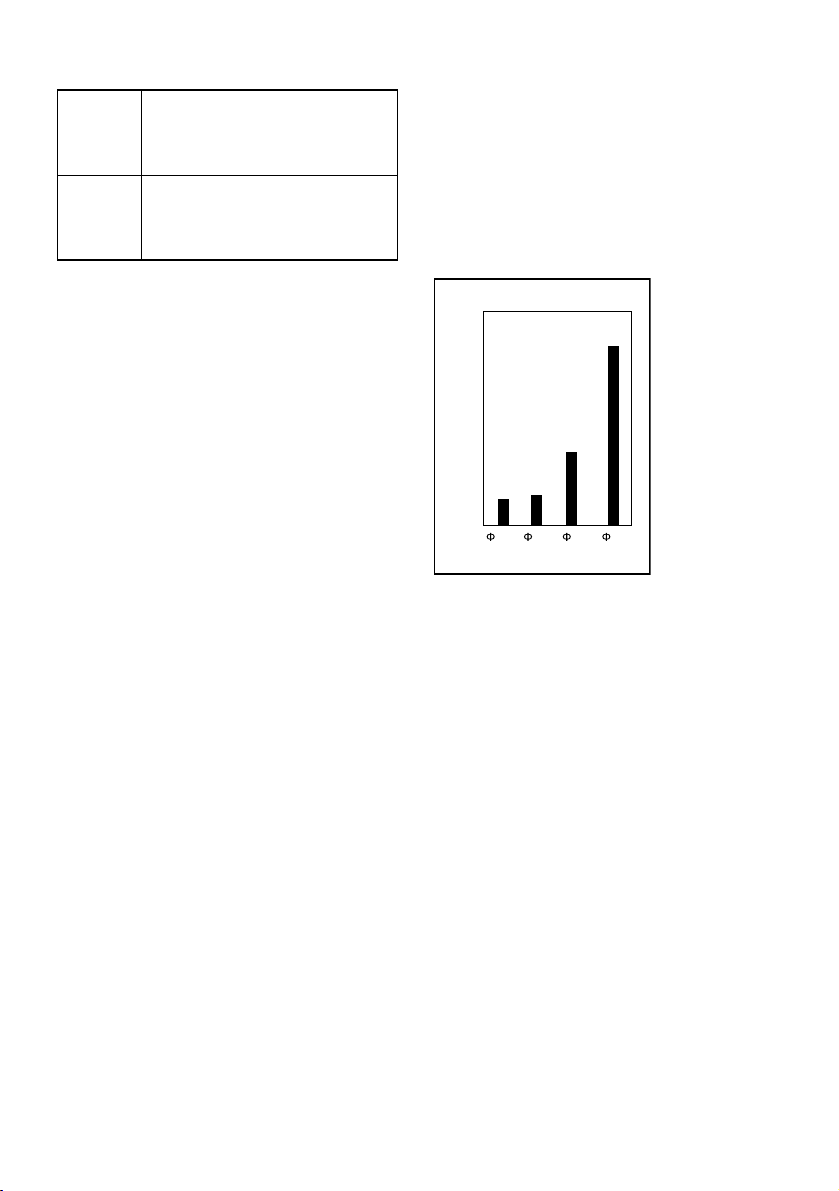

The proper fastening torque differs depending upon the
kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. Refer to the figure for the
relation between fastening time and wood screw size.
(Material to be fastened: Lauan)
0
2
4
6
8
10
12
Fastening time
(S)
Screw size
4.2
X65 5.0 X90 4.9 X125 5.7 X150
mm
004356
NOTE:
• Use the proper bit for the head of the screw/bolt
that you wish to use.
• When fastening tool screws in a steel plate, the
proper fastening torque can be obtained in an
extremely short time (approx. 0.1 - 0.2 seconds).
Turn the tool off as soon as the impact sound is
heard.
• Hold the tool pointed straight at the screw or the
screw and/or bit may be damaged.
• When driving wood screws, predrill pilot holes to
make driving easier and to prevent splitting of the
workpiece. The pilot holes should be slightly
smaller than the wood screws in diameter.
• The size of wood screw which can be fastened with
this tool may differ depending upon the type of
material to be fastened. Always perform a test
operation to determine the size of wood screw.
• When fastening bolts or nuts, always perform a test
operation to verify the adequate fastening time for
your bolt or nut. Excessive fastening torque may
damage the bolt/nut or socket bit.

6
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
Fig.7
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
Fig.8
After replacing brushes, plug in the tool and break in
brushes by running tool with no load for about 10 minutes.
Then check the tool while running and electric brake
operation when releasing the switch trigger. If electric
brake is not working well, ask your local Makita service
center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Bit piece

7
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Avtryckare
2-1. Reverseringsknapp
4-1. Bits
4-2. Hylsa
5-1. Bits
5-2. Adapter
5-3. Hylsa
6-1. Krok
7-1. Slitmarkering
8-1. Skruvmejsel
8-2. Kolhållarlock
SPECIFIKATIONER
Modell 6952
Maskinskruv 4 mm - 10 mm
Standardbult 6 mm - 14 mm
Kapacitet
Höghållfast bult 6 mm - 10 mm
Obelastat varvtal (min-1) 0 - 3 300
Slag per minut 0 - 3 300
Max. åtdragningsmoment 120 N.m
Mått (L x B x H) 229 mm x 67 mm x 180 mm
Vikt 1,4 kg
Säkerhetsklass II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
ENF002-2
Strömförsörjning
Maskinen får endast anslutas till elnät med samma
spänning som anges på typplåten och med enfasig
växelström. De är dubbelisolerade och får därför också
anslutas i ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 93 dB(A)
Ljudtrycksnivå (LWA): 104 dB(A)
Mättolerans (K) : 3 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: maskinens maximala moment för
slagåtdragning
Vibrationsemission (ah) : 11,5 m/s2
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom
antal gånger maskinen är avstängd och när den
körs på tomgång samt då startomkopplaren
används).
ENH101-15
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Slagskruvdragare
Modellnr./ Typ: 6952
är för serieproduktion och
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen förs av vår auktoriserade
representant i Europa som är:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

8
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB012-4
SÄKERHETSVARNINGAR FÖR
SKRUVDRAGARE
1. Håll tag i maskinens isolerade greppytor, när
du utför ett arbete där det kan hända att
skruvdragaren kan komma i kontakt med
dolda elkablar eller sin egen kabel.
Skruvdragare som kommer i kontakt med
en ”strömförande” kabel, kan få sina blottade
metalldelar ”strömförande”, vilket kan ge
användaren en elektrisk stöt.
2. Se till att du hela tiden har ett säkert fotfäste.
Se till att ingen står under dig när maskinen
används på hög höjd.
3. Håll maskinen stadigt.
4. Använd hörselskydd
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Avtryckarens funktion
Fig.1
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
Tryck in avtryckaren för att starta maskinen. Hastigheten
ökas genom att trycka hårdare på avtryckaren. Släpp
avtryckaren för att stoppa den.
Hålla maskinen
Håll endast i maskinens handtag när du utför ett arbete.
Rör inte vid metalldelen.
Reverseringsknappens funktion
Fig.2
Denna maskin har en reverseringsknapp för att byta
rotationsriktning. Tryck in reverseringsknappen från
sidan A för medurs rotation och från sidan B för moturs
rotation.
FÖRSIKTIGT!
• Kontrollera alltid rotationsriktningen före
användning.
• Använd endast reverseringsknappen när maskinen
stannat helt. Maskinen kan skadas om du byter
rotationsriktning medan den fortfarande roterar.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Montering eller demontering av skruvbits eller
hylsbits
Fig.3
Använd endast bits som har en isättande del, såsom
visas i figuren.
För maskin med grunt bitshål
A=12mm
B=9mm
Använd endast dessa typer av borr/verktyg.
Följ monteringsanvisningen (1).
(Observera) Adaptern behövs inte.
006348

9
För maskin med djupt bitshål
Följ monteringsanvisningen (1)
för dessa typer av borr/verktyg.
Följ monteringsanvisningen (2)
för dessa typer av borr/verktyg.
(Observera) Adaptern behövs inte
för att montera borret/verktyget.
A=17mm
B=14mm
A=12mm
B=9mm
011405
Procedur 1
För maskiner utan snabbchuck
Fig.4
Montera bitset genom att dra hylsan i pilens riktning och
sätt i bitset i hylsan så långt det går. Släpp sedan hylsan
för att fästa bitset.
För maskiner med snabbchuck
För att montera bitset sätter du i bitset i hylsan så långt
det går.
Procedur 2
Förutom procedur 1 ovan, ska bitsfästet föras in i hylsan
med dess spetsiga del vänd in mot hylsan.
Fig.5
Ta ut bitset genom att dra hylsan i pilens riktning och dra
ut bitset.
OBS!
• Om bitset inte är isatt djupt nog i hylsan kommer
inte hylsan att gå tillbaka till sitt ursprungliga läge
och bitset fästs inte. Försök då att sätta i bitset på
nytt enligt instruktionerna ovan.
• Om det är svårt att sätta i bitset, kan du först trycka
ner hylsan och sedan sätta i bitset så lång det går.
• Efter att bitset är isatt, kontrollera att det är
ordentligt fastskruvat. Om det åker ut ska du inte
använda det.
Krok
Kroken kan användas när du vill hänga upp maskinen
temporärt. Den kan tas bort utan verktyg. Den kan
monteras på båda sidorna av maskinen.
Montering och demontering av hängare
Fig.6
Genom att dra isär övre delen av hängaren lossnar den
från maskinen. Följ demonteringsproceduren i omvänd
ordning för att montera hängaren.
ANVÄNDNING
Håll maskinen stadigt och placera spetsen på skruvbitset
i skruvhuvudet. Tryck maskinen framåt så att bitset inte
glider av skruven. Starta maskinen sakta och öka sedan
hastigheten gradvis. Släpp avtryckaren precis när
skruven är helt iskruvad.
Det korrekta åtdragningsmomentet kan variera beroende
på skruvens/bultens typ och storlek, arbetsstyckets
material etc. Sambandet mellan åtdragningsmomentet
och träskruvstorlek visas i figuren. (Material som skall
fästas: Lauan)
0
2
4
6
8
10
12
Åtdragningstid
(S)
Skruvstorlek
4,2
X65 5,0 X90 4,9 X125 5,7 X150
mm
004356
OBS!
• Använd korrekt bits för det skruv-/bulthuvud som du
vill använda.
• Vid fastsättning av maskinskruvar i stål kan det
rätta åtdragningsmomentet uppnås under extremt
kort tid (cirka 0,1 - 0,2 sekunder). Stäng av
maskinen så fort slagljudet börjar.
• Håll maskinen så att den riktas rakt på skruven
annars kan skruven och/eller bitset skadas.
• Vid skruvning i trä är det lämpligt att borra styrhål så
att skruvdragningen blir enklare och träet inte
spricker så lätt. Styrhålens diameter skall vara
något mindre än träskruvarnas.
• Storleken på träskruv som kan fästas med denna
maskin kan variera beroende på den typ av
material som den ska fästa. Utför alltid en
provdragning för att bestämma storleken på
träskruven.
• Utför alltid en provdragning när du skall fästa bultar
eller muttrar för att bestämma lämplig
åtdragningstid. Om åtdragningsmomentet
överdrivs kan bulten/muttern eller hylsbitsen
skadas.

10
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och nätkabeln
urdragen innan inspektion eller underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
Byte av kolborstar
Fig.7
Ta bort och kontrollera kolborstarna regelbundet. Byt
dem när de är slitna ner till slitmarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd endast
identiska kolborstar.
Använd en skruvmejsel för att ta bort locken till
kolborstarna. Ta ur de utslitna kolborstarna, montera nya
och montera locken.
Fig.8
Efter att kolborstarna har bytts ut anslut maskinen och
kolborstarna körs in genom att maskinen körs utan
belastning under cirka 10 minuter. Kontrollera sedan
maskinen när den körs och den elektroniska
bromsfunktionen när avtryckaren släpps. Om den
elektroniska bromsen inte fungerar bra kontaktar du ditt
lokala Makita servicecenter och ber om att få den
reparerad.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Skruvbits
• Bitsfäste

11
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Startbryter
2-1. Revershendel
4-1. Bits
4-2. Mansjett
5-1. Bits
5-2. Bordel
5-3. Mansjett
6-1. Bøyle
7-1. Utskiftingsmerke
8-1. Skrutrekker
8-2. Børsteholderhette
TEKNISKE DATA
Modell 6952
Maskinskrue 4 mm - 10 mm
Standardskrue 6 mm - 14 mm
Kapasitet
Skrue med høy strekkevne 6 mm - 10 mm
Ubelastet turtall (min-1) 0 - 3 300
Slag per minutt 0 - 3 300
Maks. tiltrekkingsmoment 120 N.m
Mål (L x B x H) 229 mm x 67 mm x 180 mm
Nettovekt 1,4 kg
Sikkerhetsklasse II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes med
enfase-vekselstrømforsyning. Den er dobbelt verneisolert
og kan derfor også brukes fra kontakter uten jording.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA) : 93 dB(A)
Lydeffektnivå (LWA) : 104 dB(A)
Usikkerhet (K): 3 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: Slagstramming av festemidler med
maskinens maksimale kapasitet
Genererte vibrasjoner (ah): 11,5 m/s2
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden og
kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).
ENH101-15
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Slagskrutrekker
Modellnr./type: 6952
er serieprodusert og
samsvarer med følgende europeiske direktiver:
2006/42/EC
og er produsert i samsvar med følgende standarder eller
standardiserte dokumenter:
EN60745
Den tekniske dokumentasjonen oppbevares hos vår
autoriserte representant i Europa, som er:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

12
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og alle
instruksjonene. Hvis du ikke følger alle advarslene og
instruksjonene som er oppført nedenfor, kan det føre til
elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og instruksjoner
for senere bruk.
GEB012-4
SIKKERHETSANVISNINGER FOR
SLAGTREKKER
1. Hold det elektriske verktøyet i de isolerte
gripeflatene når du utfører arbeid der det er
fare for at skruen eller bolten kan komme i
kontakt med skjulte ledninger eller ledningen
på verktøyet. Hvis skruer eller bolter kommer i
kontakt med en strømførende ledning, kan
metalldelene på det elektriske verktøyet bli
strømførende og føre til at brukeren får støt.
2. Forviss deg alltid om at du har godt fotfeste.
Forviss deg om at ingen står under deg når du
jobber høyt over bakken.
3. Hold maskinen godt fast.
4. Bruk hørselsvern.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Bryterfunksjon
Fig.1
FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid
kontrollere at startbryteren aktiverer maskinen på
riktig måte og går tilbake til "AV"-stilling når den
slippes.
For å starte maskinen må du ganske enkelt trykke på
startbryteren. Hvis du trykker hardere på startbryteren,
økes turtallet på maskinen. Slipp startbryteren for å
stoppe maskinen.
Holde maskinen
Hold verktøyet bare med håndtaket når du utfører en
jobb. Ikke ta i metalldelen.
Reverseringsfunksjon
Fig.2
Dette verktøyet har en reversbryter som kan brukes til å
endre rotasjonsretningen. Trykk inn reversbryteren fra
"A"-siden for å velge rotasjon med klokken, eller fra
"B"-siden for å velge rotasjon mot klokken.
FORSIKTIG:
• Før arbeidet begynner, må du alltid kontrollere
rotasjonsretningen.
• Bruk reversbryteren bare etter at verktøyet har
stoppet helt. Hvis du endrer rotasjonsretningen før
verktøyet har stoppet, kan det bli ødelagt.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.
Montere eller demontere skrutrekkerbor eller
pipebor
Fig.3
Bare bruk bits som har en innsatsdel som vist på figuren.
For verktøy med grunt borehull
A=12mm
B=9mm
Bruk bare denne bortypen. Følg
prosedyren (1).
(Merk) Bordel er ikke nødvendig.
006348

13
For verktøy med dypt borehull
For å montere denne typen bor, må du
følge prosedyre (1).
For å montere denne type bor, må du
følge prosedyre (2).
(Merk) Bordel er nødvendig for
montering av boret.
A=17mm
B=14mm
A=12mm
B=9mm
011405
Fremgangsmåte 1
For maskin uten bitsholder for én berøring
Fig.4
For å montere bitset, må du dra hylsen i pilretningen og
sette bitset så langt inn i hylsen som mulig. Frigjør hylsen
for å sikre bitset.
For verktøy med en berøring
Du installerer bitset ved å sette bitset så langt inn i
kjoksen som det er mulig.
Fremgangsmåte 2
I tillegg til fremgangsmåten (1) ovenfor, setter du
bits-delen inn i kjoksen med den spisse enden pekende
innover.
Fig.5
For å demontere bitset, må du dra hylsen i pilretningen
og dra bitset ut.
MERK:
• Hvis bitset ikke settes langt nok inn i hylsen, går
ikke hylsen tilbake til utgangsposisjon og bitset
sikres ikke. I slike tilfeller må du prøve å sette inn
bitset på nytt i henhold til instruksene over.
• Hvis det er vanskelig å sette inn bitset, må du
trekke i kjoksen og sette inn bitset så langt som det
vil gå.
• Når bitset er satt inn, må du forsikre deg om at det
sitter godt. Hvis det faller ut, må du ikke bruke det.
Bøyle
Kroken er praktisk å henge opp verktøyet med for kortere
tid. Den kan fjernes uten bruk av verktøy. Den kan
monteres på begge sider av verktøyet.
Montere og demontere krok
Fig.6
Forleng den øvre delen av kroken i begge retninger og ta
den av. Monter kroken ved å følge fremgangsmåten for
demontering i motsatt rekkefølge.
BRUK
Hold verktøyet fast og plasser spissen på
skrutrekkerboret i skruehodet. Beveg verktøyet frem slik
at boret ikke glir av skruen. Start verktøyet langsomt, og
øk hastigheten gradvis. Slipp startbryteren når skruen er
helt inne.
Riktig tiltrekkingsmoment varierer avhengig av
skruens/boltens type og størrelse, materialet i
arbeidsemnet som skal festes osv. Se figuren for
forholdet mellom tiltrekkingstid og størrelse på treskruen.
(Materiale som skal festes: Lauan)
0
2
4
6
8
10
12
Tiltrekkingstid
(S)
Skruestørrelse
4,2
X65 5,0 X90 4,9 X125 5,7 X150
mm
004356
MERK:
• Bruk korrekt bits for hodet på skruen/bolten du vil
bruke.
• Når du fester verktøyskruer i en stålplate, kan riktig
tiltrekkingsmoment oppnås på ekstremt kort tid (ca.
0,1-0,2 sekunder). Slå av verktøyet straks du hører
slaglyden.
• Hold verktøyet slik at det peker rett på skruen,
ellers kan skruen og/eller bitset bli skadet.
• Når du bruker treskruer, bør du forhåndsbore for å
gjøre det enklere å skru, og for å unngå sprekker i
arbeidsemnet. Testhullene må være litt mindre enn
treskruene i diameter.
• Størrelsen på treskruen som kan festes med dette
verktøyet kan variere avhengig av materialtypen
som skal festes. Gjennomfør alltid en test for å
bestemme størrelsen på treskruen.
• Når du fester bolter eller muttere, må du alltid
gjennomføre en test for å kontrollere passende
tiltrekkingstid for bolten eller mutteren. For høyt
tiltrekkingsmoment kan skade bolten/mutteren eller
pipeboret.

14
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du foretar
inspeksjon eller vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
Skifte kullbørster
Fig.7
Fjern og kontroller kullbørstene med jevne mellomrom.
Skift dem når de er slitt ned til utskiftingsmerket. Hold
kullbørstene rene og fri til å bevege seg i holderne.
Begge kullbørstene må skiftes samtidig. Bruk bare
identiske kullbørster.
Bruk en skrutrekker til å fjerne børsteholderhettene. Ta ut
de slitte kullbørstene, sett i nye, og fest
børsteholderhettene.
Fig.8
Etter at børstene er skiftet, må du kople maskinen til
strømnettet og kjøre inn børstene ved å la maskinen gå
uten belastning i ca. 10 minutter. Sjekk deretter
maskinen mens den går, og at den elektriske bremsen
fungerer når du slipper startbryteren. Hvis den elektriske
bremsen ikke fungerer skikkelig, må du henvende deg til
ditt lokale Makita-servicesenter for å få den reparert.
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, vedlikehold og
justeringer utføres av Makitas autoriserte servicesentre,
og det må alltid brukes reservedeler fra Makita.
TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• Skrutrekkerbits
• Bordel

15
SUOMI (alkuperäiset ohjeet)
Yleisselostus
1-1. Liipaisinkytkin
2-1. Pyörimissuunnan vaihtokytkin
4-1. Kärki
4-2. Holkki
5-1. Kärki
5-2. Teräkappale
5-3. Holkki
6-1. Koukku
7-1. Rajamerkki
8-1. Ruuvitaltta
8-2. Harjanpitimen kansi
TEKNISET TIEDOT
Malli 6952
Koneruuvi 4 mm - 10 mm
Vakiopultti 6 mm - 14 mm
Teho
Erikoisluja pultti 6 mm - 10 mm
Tyhjäkäyntinopeus (min-1) 0 - 3 300
Iskua minuutissa 0 - 3 300
Maks. kiinnitysmomentti 120 N.m
Mitat (P x L x K) 229 mm x 67 mm x 180 mm
Nettopaino 1,4 kg
Turvaluokitus II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
ENF002-2
Virtalähde
Laitteen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä
saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Laite on kaksinkertaisesti suojaeristetty, ja se voidaan
siten kytkeä myös maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN60745-standardin mukaan:
Äänenpainetaso (LpA): 93 dB(A)
Äänen tehotaso (LWA): 104 dB(A)
Virhemarginaali (K): 3 dB(A)
Käytä kuulosuojaimia
ENG900-1
Tärinä
Värähtelyn kokonaisarvo (kolmiakselivektorin summa)
on määritelty EN60745mukaan:
Työtila : työkalun maksimipotkukapasiteetin
kiinnittimien kiristys
Värähtelynpäästö (ah) : 11,5 m/s2
Epävakaus (K) : 1,5 m/s2
ENG901-1
• Ilmoitettu tärinäpäästöarvo on mitattu
standarditestausmenetelmän mukaisesti, ja sen
avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
VAROITUS:
• Työkalun käytön aikana mitattu todellinen
tärinäpäästöarvo voi poiketa ilmoitetusta
tärinäpäästöarvosta työkalun käyttötavan mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat
varotoimet todellisissa käyttöolosuhteissa
tapahtuvan arvioidun altistumisen mukaisesti
(ottaen huomioon käyttöjakso kokonaisuudessaan,
myös jaksot, joiden aikana työkalu on
sammutettuna tai käy tyhjäkäynnillä).
ENH101-15
Koskee vain Euroopan maita
VAKUUTUS EC-VASTAAVUUDESTA
Vastuullinen valmistaja Makita Corporation ilmoittaa
vastaavansa siitä, että seuraava(t) Makitan
valmistama(t) kone(et):
Koneen tunnistetiedot:
Iskuväännin
Mallinro/Tyyppi: 6952
ovat sarjavalmisteisia ja
täyttävät seuraavien eurooppalaisten direktiivien
vaatimukset:
2006/42/EC
ja että ne on valmistettu seuraavien standardien tai
standardoitujen asiakirjojen mukaisesti:
EN60745

16
Teknisen dokumentaation ylläpidosta vastaa valtuutettu
Euroopan-edustajamme, jonka yhteystiedot ovat:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Johtaja
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Sähkötyökalujen käyttöä
koskevat varoitukset
VAROITUS Lue kaikki turvallisuusvaroitukset ja
käyttöohjeet. Varoitusten ja ohjeiden noudattamatta
jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa
käyttöä varten.
GEB012-4
ISKUVÄÄNTIMEN
TURVALLISUUSOHJEET
1. Pitele sähkötyökalua sen eristetyistä
tartuntapinnoista silloin, kun on mahdollista,
että kiinnitystarvike saattaa osua piilossa
oleviin johtoihin tai koneen omaan
virtajohtoon. Kiinnitystarvikkeen osuminen
jännitteiseen johtoon voi saada paljaat metalliosat
jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun.
2. Varmista aina, että seisot tukevasti.
Jos työskentelet korkealla, varmista, ettei
ketään ole alapuolella.
3. Pidä työkalua tiukasti.
4. Pidä korvasuojaimia.
SÄILYTÄ NÄMÄ OHJEET.
VAROITUS:
ÄLÄ anna työkalun helppokäyttöisyyden tai
toistuvan käytön tuudittaa sinua väärään
turvallisuuden tunteeseen niin, että laiminlyöt
työkalun turvaohjeiden noudattamisen.
VÄÄRINKÄYTTÖ tai tämän käyttöohjeen
turvamääräysten laiminlyönti voi johtaa vakaviin
henkilövahinkoihin.
TOIMINTOJEN KUVAUS
HUOMIO:
• Varmista aina ennen koneen säätöjen ja
toiminnallisten tarkistusten tekemistä, että kone on
sammutettu ja irrotettu pistorasiasta.
Kytkimen käyttäminen
Kuva1
HUOMIO:
• Tarkista aina ennen työkalun liittämistä
virtalähteeseen, että liipaisinkytkin kytkeytyy oikein
ja palaa asentoon OFF, kun se vapautetaan.
Käynnistä työkalu painamalla liipaisinkytkintä. Mitä
voimakkaammin kytkintä painetaan, sitä nopeammin
kone käy. Laite pysäytetään vapauttamalla liipaisinkytkin.
Työkalun piteleminen
Pidä työkalua ainoastaan kahvasta toiminnan aikana.
Älä koske metalliseen osaan.
Pyörimissuunnan vaihtokytkimen toiminta
Kuva2
Työkalussa on pyörimissuunnan vaihtokytkin. Jos haluat
koneen pyörivän myötäpäivään, paina vaihtokytkintä
A-puolelta, ja jos vastapäivään, paina sitä B-puolelta.
HUOMIO:
• Tarkista aina pyörimissuunta ennen käyttöä.
• Käytä pyörimissuunnan vaihtokytkintä vasta sen
jälkeen, kun kone on lakannut kokonaan
pyörimästä. Pyörimissuunnan vaihto koneen vielä
pyöriessä voi vahingoittaa sitä.
KOKOONPANO
HUOMIO:
• Varmista aina ennen koneelle tehtäviä toimenpiteitä,
että kone on sammutettu ja irrotettu pistorasiasta.
Vääntimenterän tai istukkaterän asennus tai
irrotus
Kuva3
Käytä vain ruuvikärkiä, joissa on kuvan mukaiset
kiinnityskohdat.
Työkalulle, jossa on terälle matala aukko
A=12mm
B=9mm
Käytä vain tämänlaisia teriä. Seuraa
toimenpidettä (1).
(Huom) Teräkappale ei tarpeen.
006348

17
Työkalulle, jossa on terälle syvä aukko
Seuraa toimenpidettä (1) tämänlaisten
terien kiinnittämiseksi.
Seuraa toimenpidettä (2) tämänlaisten
terien kiinnittämiseksi.
(Huom) Teräkappale on tarpeen terän
kiinnittämiseksi.
A=17mm
B=14mm
A=12mm
B=9mm
011405
Tapa 1
Pikaistukalla varustettu työkalu
Kuva4
Terän asentamiseksi vedä holkkia nuolen osoittamaan
suuntaan ja aseta terä holkkiin niin pitkälle, kuin se
menee. Vapauta sitten holkki terän varmistamiseksi.
Pikaistukalla varustettu työkalu
Asenna terä työntämällä se holkkiin niin pitkälle, kuin se
menee.
Tapa 2
Edellä tavassa (1) mainitun ohjeen lisäksi työnnä
teräkappale holkkiin terävä pää sisäänpäin.
Kuva5
Terän irrottamiseksi vedä holkkia nuolen osoittamaan
suuntaan ja vedä terä lujasti ulos.
HUOMAUTUS:
• Jos terä ei ole tarpeeksi syvälle asennettu holkkiin,
holkki ei palaa sen alkuperäiseen asentoonsa ja
terä ei ole varmistettu. Tässä tapauksessa, yritä
uudelleen asentaa terä ylhäällä mainittujen
ohjeiden mukaan.
• Jos kärjen kiinnittäminen ei onnistu, vedä istukkaa
taaksepäin ja työnnä kärki sitten niin pitkälle kuin se
menee.
• Varmista kärjen pitävyys kiinnittämisen jälkeen. Jos
kärki ei pysy paikallaan, älä käytä sitä.
Koukku
Työkalu voidaan kätevästi ripustaa väliaikaisesti
koukusta. Sen voi irrottaa ilman työkalua. Koukku
voidaan asentaa kummalle puolelle työkalua tahansa.
Koukun kiinnittäminen ja irrottaminen
Kuva6
Venytä koukun ylempää osaa molempiin suuntiin ja irrota
se. Koukku kiinnitetään päinvastaisessa järjestyksessä.
TYÖSKENTELY
Pidä työkalua lujasti ja asenna vääntimen terän kärki
ruuvin kantaan. Paina työkalua eteenpäin, kunnes terä ei
enää liu'u pois ruuvista. Käynnistä työkalu varovasti ja
lisää nopeutta asteittain. Vapauta liipaisinkytkin, ennen
kuin ruuvin loppupää uppoaa kokonaan.
Oikea kiinnitysmomentti saattaa vaihdella ruuvin/pultin
tyypistä ja koosta riippuen, työkappaleeseen
kiinnitettävästä materiaalista, jne. Katso kuvaa
kiinnitysajan ja puuriuuvien koon välisestä suhteesta.
(Kiinnitettävä materiaali: Lauan)
0
2
4
6
8
10
12
Kiinnitysaika
(S)
Ruuvin koko
4,2
X65 5,0 X90 4,9 X125 5,7 X150
mm
004356
HUOMAUTUS:
• Käytä oikeaa terää siihen ruuvin/pultin päähän, jota
haluat käyttää.
• Kun kiinnität työkalun ruuveja teräslevyihin,
saavutat oikean kiinnitysmomentin hyvin lyhyessä
ajassa (noin 0,1 - 0,2 sekunnissa). Sammuta
työkalu heti, kun kuulet iskun äänen.
• Pidä työkalua suoraan ruuvin kohdistettuna tai
ruuvi ja/tai terä voivat vahingoitua.
• Kun kiinnität ruuveja puuhun, tee ensin aloitusreikä,
jolloin ruuvaaminen sujuu helpommin eikä puu
halkea. Ohjausreiän halkaisijan tulee olla hieman
pienempi, kuin puuruuvit.
• Tällä työkalulla kiinnitettävän puuruuvin koko
saattaa vaihdella kiinnitettävästä materiaalityypistä
riippuen. Tee aina koeajo puuruuvin koon
määrittämiseksi.
• Kun kiinnität pultteja tai muttereita, tee aina koeajo
pulttisi tai mutterisi sopivan kiinnitysajan
todentamiseksi. Liiallinen kiinnitysmomentti voi
vahingoittaa pulttia/mutteri tai istukanterää.

18
KUNNOSSAPITO
HUOMIO:
• Varmista aina ennen tarkastuksia ja huoltotöitä,
että laite on kone on sammutettu ja irrotettu
virtalähteestä.
• Älä koskaan käytä bensiiniä, ohentimia, alkoholia
tai tms. aineita. Muutoin pinta voi halkeilla tai sen
värit ja muoto voivat muuttua.
Hiiliharjojen vaihtaminen
Kuva7
Irrota ja tarkista hiiliharjat säännöllisesti. Vaihda uusiin,
kun ne ovat kuluneet rajamerkkiin saakka. Pidä hiiliharjat
puhtaina ja vapaina liukumaan pitimissään. Molemmat
hiiliharjat on vaihdettava samalla kertaa. Käytä vain
keskenään samanlaisia hiiliharjoja.
Irrota hiiliharjat kannet ruuvitaltalla. Poista kuluneet
hiiliharjat, aseta uudet harjahiilet paikalleen ja kiinnitä
hiiliharjojen kansi paikalleen.
Kuva8
Harjojen vaihdon jälkeen, kytke työkaluun ja totuta harjat
ajamalla työkalua ilman kuormitusta noin 10 minuutin
ajan. Tarkista sitten työkalu ajon aikana ja sähköjarrujen
toimintaa samalla, kun vapautat liipaisinkytkintä. Jos
sähköjarrut eivät toimi hyvin, korjauta se paikallisessa
Makitan huoltopisteessä.
Koneen TURVALLISUUDEN ja LUOTETTAVUUDEN
säilyttämiseksi korjaukset sekä muu huoltotoimet ja
säädöt on jätettävä Makitan valtuuttaman huollon
tehtäväksi käyttäen aina Makitan alkuperäisiä varaosia.
LISÄVARUSTEET
HUOMIO:
• Näitä lisävarusteita ja -laitteita suositellaan
käytettäväksi tässä ohjekirjassa mainitun Makitan
koneen kanssa. Minkä tahansa muun lisävarusteen
tai –laitteen käyttäminen voi aiheuttaa
loukkaantumisvaaran. Käytä lisävarusteita ja
-laitteita vain niiden käyttötarkoituksen mukaisesti.
Jos tarvitset apua tai yksityiskohtaisempia tietoja
seuraavista lisävarusteista, ota yhteys paikalliseen
Makitan huoltoon.
• Ruuvauskärjet
• Teräkappale

19
LATVIEŠU (oriģinālās instrukcijas)
Kopskata skaidrojums
1-1. Slēdža mēlīte
2-1. Griešanas virziena pārslēdzēja
svira
4-1. Urbis
4-2. Uzmava
5-1. Urbis
5-2. Svārpsta daļa
5-3. Uzmava
6-1. Āķis
7-1. Robežas atzīme
8-1. Skrūvgriezis
8-2. Sukas turekļa vāks
SPECIFIKĀCIJAS
Modelis 6952
Nostiprinātājskrūve 4 mm - 10 mm
Standarta bultskrūve 6 mm - 14 mm
Urbšanas jauda
Augstas stiepes izturības bultskrūve 6 mm - 10 mm
Apgriezieni minūtēbez slodzes (min-1) 0 - 3 300
Triecieni minūtē0 - 3 300
Maks. stiprinājuma griezes moments 120 N.m
Gabarīti (G x P x A) 229 mm x 67 mm x 180 mm
Neto svars 1,4 kg
Drošības klase II
• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.
• Atkarība no valsts specifikācijas var atšķirties.
• Svars atbilstoši EPTA-Procedure 01/2003
ENF002-2
Strāvas padeve
Darbarīks jāpievieno tikai tādai strāvas padevei, kuras
spriegums ir tāds pats, kānorādīts uz plāksnītes ar
nosaukumu, un to var ekspluatēt tikai ar vienfāzes
maiņstrāvas padevi. Darbarīks aprīkots ar divkāršo
izolāciju, tādēļ to var izmantot arī, pievienojot
kontaktligzdai bez iezemējuma vada.
ENG905-1
Troksnis
Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā ar
EN60745:
Skaņas spiediena līmenis (LpA): 93 dB(A)
Skaņas jaudas līmenis (LWA): 104 dB(A)
Mainīgums (K) : 3 dB(A)
Lietojiet ausu aizsargus
ENG900-1
Vibrācija
Vibrācijas kopējāvērtība (trīs asu vektora summa)
noteikta saskaņā ar EN60745:
Darba režīms: rīka maksimālās jaudas stiprinājumu
pievilkšana
Vibrācijas emisija (ah) : 11,5 m/s2
Nenoteiktību (K) : 1,5 m/s2
ENG901-1
• Paziņotāvibrācijas emisijas vērtība noteikta
atbilstoši standarta pārbaudes metodei un to var
izmantot, lai salīdzinātu vienu darbarīku ar citu.
• Paziņoto vibrācijas emisijas vērtību arīvar izmantot
iedarbības sākotnējānovērtējumā.
BRĪDINĀJUMS:
• Reāli lietojot mehanizēto darbarīku, vibrācijas
emisija var atšķirties no paziņotās emisijas vērtības
atkarībāno darbarīka izmantošanas veida.
• Lai aizsargātu lietotāju, nosakiet drošības
pasākumus, kas pamatoti ar iedarbību reālos darba
apstākļos (ņemot vērāvisus ekspluatācijas cikla
posmus, piemēram, laiku, kamēr darbarīks ir
izslēgts un kad darbojas tukšgaitā, kāarīpalaides
laiku).
ENH101-15
Tikai Eiropas valstīm
EK Atbilstības deklarācija
Mēs, uzņēmums „Makita Corporation", kāatbildīgs
ražotājs paziņojam, ka sekojošais/-ie „Makita"
darbarīks/-i:
Darbarīka nosaukums:
Triecienskrūvgriezis
Modeļa nr../ Veids: 6952
ir sērijas ražojums un
atbilst sekojošām Eiropas Direktīvām:
2006/42/EC
Un tas ražots saskaņā ar sekojošiem standartiem vai
standartdokumentiem:
EN60745
Tehnisko dokumentāciju uztur mūsu pilnvarots pārstāvis
Eiropā-
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglija

20
30.1.2009
000230
Tomoyasu Kato
Direktors
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Vispārējie mehanizēto darbarīku
drošības brīdinājumi
BRĪDINĀJUMS Izlasiet visus drošības
brīdinājumus un visus norādījumus. Brīdinājumu un
norādījumu neievērošanas gadījumāvar rasties
elektriskās strāvas trieciens, ugunsgrēks un/vai
nopietnas traumas.
Glabājiet visus brīdinājumus un
norādījums, lai varētu tajos ieskatīties
turpmāk.
GEB012-4
DROŠĪBAS BRĪDINĀJUMI
TRIECIENSKRŪVGRIEŽA
LIETOŠANAI
1. Veicot darbu, turiet mehanizēto darbarīku pie
izolētajām satveršanas virsmām, ja
nostiprinātājs saskartos ar apslēptu
elektroinstalāciju vai ar savu vadu.
Nostiprinātājam saskaroties ar vadu, kurāir strāva,
mehanizētādarbarīka ārējās metāla virsmas var
vadīt strāvu un radīt elektriskāstrāvas trieciena
risku.
2. Nodrošiniet, lai jums vienmēr būtu labs
atbalsts kājām.
Ja lietojat darbarīku augstumā, pārliecinieties,
ka apakšāneviena nav.
3. Turiet darbarīku stingri.
4. Izmantojiet ausu aizsargus.
SAGLABĀJIET ŠOS
NORĀDĪJUMUS.
BRĪDINĀJUMS:
NEZAUDĒJIET modrību darbarīka lietošanas laikā
(tas var gadīties pēc darbarīka daudzkārtējas
izmantošanas), rūpīgi ievērojiet urbšanas drošības
noteikumus šim izstrādājumam. NEPAREIZAS
LIETOŠANAS vai šīs rokasgrāmatas drošības
noteikumu neievērošanas gadījumāvar gūt smagas
traumas.
FUNKCIJU APRAKSTS
UZMANĪBU:
• Pirms regulējat vai pārbaudāt instrumenta darbību,
vienmēr pārliecinieties, vai instruments ir izslēgts
un atvienots no barošanas.
Slēdža darbība
Att.1
UZMANĪBU:
• Pirms instrumenta pieslēgšanas vienmēr
pārbaudiet, vai slēdža mēlīte darbojas pareizi un
atgriežas izslēgtāstāvoklī, kad tiek atlaista.
Lai iedarbinātu darbarīku, vienkārši pavelciet slēdža
mēlīti. Darbarīka ātrums palielinās palielinoties
spiedienam uz slēdža mēlīti. Lai apturētu darbarīku,
atlaidiet slēdža mēlīti.
Darbarīka turēšana
Veicot darbu, turiet darbarīku tikai aiz roktura.
Nepieskarieties metāla daļai.
Griešanās virziena pārslēdzēja darbība
Att.2
Šis darbarīks ir aprīkots ar pārslēdzēju, kas ļauj mainīt
griešanās virzienu. Nospiediet griešanās virziena
pārslēdzēja sviru no "A" puses rotācijai pulksteņrādītāja
virzienāvai no "B" puses rotācijai pretēji pulksteņrādītāja
virzienam.
UZMANĪBU:
• Pirms sākat strādāt vienmēr pārbaudiet griešanās
virzienu.
• Izmantojiet griešanās virziena pārslēdzēju tikai pēc
darbarīka pilnas apstāšanas. Griešanās virziena
maiņa pirms darbarīka pilnas apstāšanas var to
sabojāt.
MONTĀŽA
UZMANĪBU:
• Vienmēr pārliecinieties, vai instruments ir izslēgts
un atvienots no barošanas, pirms veicat jebkādas
darbības ar instrumentu.
Skrūvgrieža uzgaļa vai galatslēgas uzgaļa
uzstādīšana vai noņemšana
Att.3
Lietojiet tikai tos uzgaļus, kuriem ir speciāla ievietošanas
daļa, kāattēlots zīmējumos.
Darbarīkam ar seklu uzgaļa padziļinājumu
A=12mm
B=9mm
Lietojiet tikai šāda veida svārpstu.
Ievērojiet procedūru (1).
(Piezīme) svārpsta daļa nav vajadzīga.
006348
