Makita BTL060 User manual

Cordless Angle Impact Driver
Instruction Manual
Akku-Winkelbohrmaschine/Schrauber
Betriebsanleitung
Bezprzewodowa, kątowa wkrętarka udarowa
Instrukcja obsługi
Беспроводной угловой ударный
шуруповерт
Инструкцию по эксплуатации
BTL060
BTL061

2
12
34
56
78
1
2
3
4
5A
B
6
12 mm
(15/32”)
9 mm
(3/8”)
78
8 mm

(5/16") 9
10

3
910
11 12
13
11
12
13
14
15
11
16
17
18

4
14 15
16
50
40
30
20
10
00123
M12
(M12)
M10
(M10)
M8
(M8)
(408)
(204)
(510)
(306)
(102)
19
N m
20
22
21
(kgf cm) 23
N m
20
22
21
(kgf cm)
40
30
20
10
00123
M8
M6
(M8)
(M6)
(408)
(306)
(204)
(102)

5
ENGLISH
Explanation of general view
SPECIFICATIONS
Symbols END001-1
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
............. Only for EU countries
Do not dispose of electric equipment
together with household waste material!
In observance of European Directive
2002/96/EC on waste electrical and
electronic equipment and its
implementation in accordance with
national law, electric equipment that have
reached the end of their life must be
collected separately and returned to an
environmentally compatible recycling
facility.
Intended use ENE033-1
The tool is intended for screw driving in wood, metal and
plastic.
GENERAL SAFETY RULES GEA002-3
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term “power tool” in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
1. Red part
2. Button
3. Battery cartridge
4. Switch trigger
5. Lamp
6. Reversing switch lever
7. Bit
8. Sleeve
9. Insert bit
10. Spindle

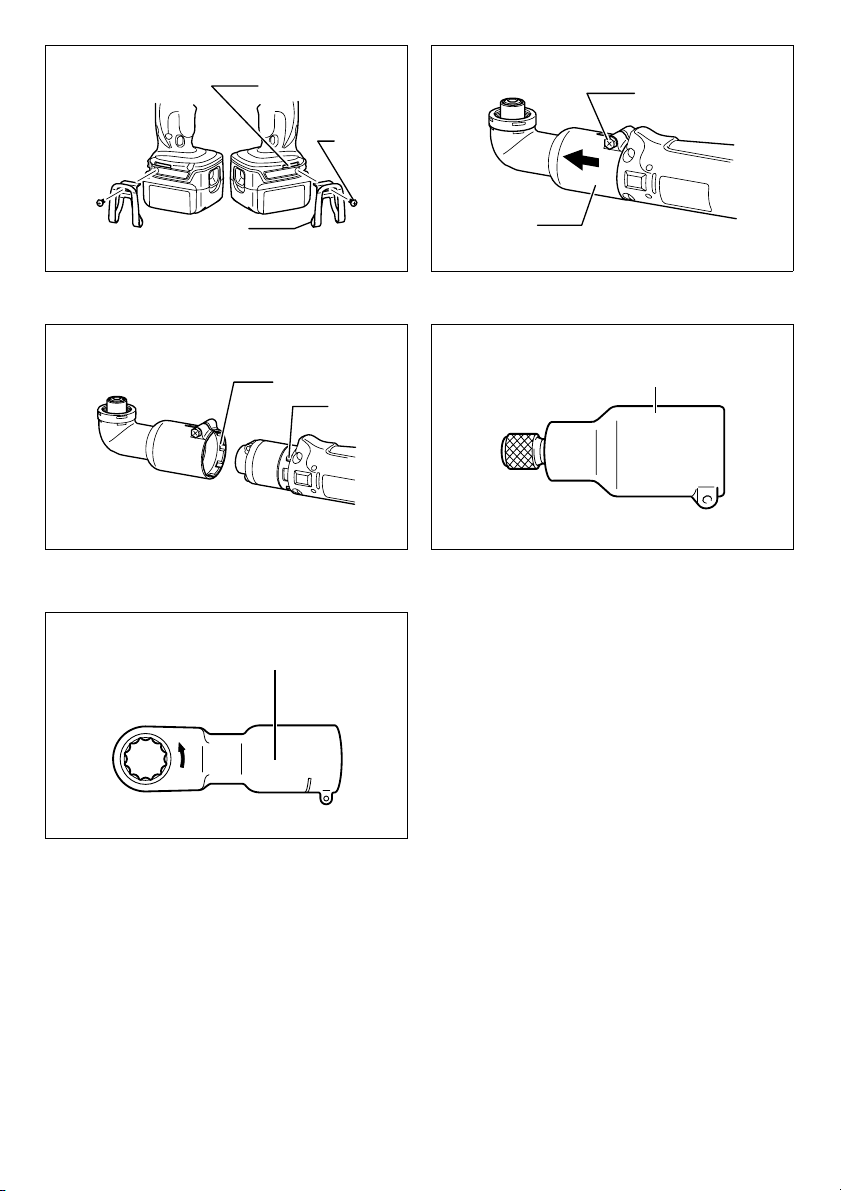

11. Groove
12. Screw
13. Hook
14. Hex bolt
15. Angle head
16. Tooth
17. Straight head
18. Ratchet head
19. Standard bolt
20. Fastening torque
21. Proper fastening torque
22. Fastening time (S)
23. High tensile bolt
Model BTL060 BTL061
Capacities Machine screw 4 mm - 8 mm
Bolt 4 mm - 12 mm
No load speed (min-1) 0 - 2,000
Impacts per minute 0 - 3,000
Max. fastening torque 60 N•m
Overall length 387 mm
Net weight 1.6 kg 1.7 kg
Rated voltage D.C. 14.4 V D.C. 18 V

6
10. Use safety equipment. Always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying power
tools with your finger on the switch or plugging in
power tools that have the switch on invites accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
15. If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of these
devices can reduce dustrelated hazards.
Power tool use and care
16. Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/or
the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits etc.
in accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions
and the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Battery tool use and care
23. Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack into
power tools that have the switch on invites accidents.
24. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another battery pack.
25. Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
26. When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys,
nails, screws, or other small metal objects that
can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a fire.
27. Under abusive conditions, liquid may be ejected
from the battery, avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation or
burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
is maintained.
29. Follow instruction for lubricating and changing
accessories.
30. Keep handles dry, clean and free from oil and
grease.
SPECIFIC SAFETY RULES GEB012-2
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to impact
driver safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high
locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.

7
IMPORTANT SAFETY
INSTRUCTIONS ENC004-1
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the
battery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain. A battery short can cause a large current
flow, overheating, possible burns and even a
breakdown.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
8. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice less
tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a
hot battery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery cartridge
when you do not use it for more than six months.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
(Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released. (FIg. 2)
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp
CAUTION:
• Do not look in the light or see the source of light
directly. (Fig. 3)
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after the
switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.

8
Installing or removing driver bit (Fig. 5)
Use only the driver bit or socket bit shown in the figure.
Do not use any other driver bit or socket bit.
To install the bit, pull the sleeve in the direction of the
arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit. (Fig. 6)
For tool without sleeve to retain the bit
(Fig. 7)
Use only the driver bit or socket bit shown in the figure.
Do not use any other driver bit or socket bit.
Use insert bits shown in the figure. To install the bit, just
insert it into the spindle. (Fig. 8)
NOTE:
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and the
bit will not be secured. In this case, try re-inserting the
bit according to the instructions above.
Hook (Accessory)
CAUTION:
• When installing the hook, tighten the screw firmly.
Failure to do so may cause the breakage of the tool or
personal injury. (Fig. 9)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
Adjusting the angle head
The angle head can be adjusted 360°(8 positions in 45-
degree increments). To adjust it, loosen the hex bolt and
remove the angle head. Adjust the angle head to the
desired position and reinstall it so that the teeth on the
housing will match up with the grooves in the angle head.
Then tighten the hex bolt to secure the angle head.
(Fig. 10 & 11)
Straight head and ratchet head
(Accessory)
Straight heads and ratchet heads are available as
optional accessories for various applications on the job.
(Fig. 12 & 13)
OPERATION (Fig. 14 & 15)
The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. Before starting your job,
always perform a test operation to determine the proper
fastening time for your screw. (Fig. 16)
NOTE:
• Use the proper bit for the head of the screw/bolt
OPERATION that you wish to use.
• Hold the tool pointed straight at the screw.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening torque
will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket bit
will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a reduction
in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Phillips bit
• Bit piece
• Straight head
• Ratchet head
• Socket
• Socket adapter
• Various type of Makita genuine batteries and chargers

9
For Model BTL060 ENG102-1
For European countries only
Noise
The typical A-weighted noise level determined according
to 60745-2-2:
Sound pressure level (LpA): 91 dB (A)
Sound power level (LWA): 102 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
Vibration ENG205-1
The vibration total value (tri-axial vector sum) determined
according to EN60745-2-2:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah): 9 m/s2
Uncertainty (K): 1.5 m/s2
For Model BTL061 ENG102-1
For European countries only
Noise
The typical A-weighted noise level determined according
to 60745-2-2:
Sound pressure level (LpA): 90 dB (A)
Sound power level (LWA): 101 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
Vibration ENG205-1
The vibration total value (tri-axial vector sum) determined
according to EN60745-2-2:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah): 11 m/s2
Uncertainty (K): 1.5 m/s2
EC-DECLARATION OF CONFORMITY
Model; BTL060, BTL061 ENH102-6
We declare under our sole responsibility that this product
is in compliance with the following standards of
standardized documents;
EN60745, EN55014 in accordance with Council
Directives, 2004/108/EC, 98/37/EC.
CE 2006
Tomoyasu Kato
Director
Responsible Manufacturer:
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN
Authorized Representative in Europe:
Makita International Europe Ltd.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND

10
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
Symbole END001-1
Im Folgenden sind die Symbole dargestellt, die im
Zusammenhang mit dem Werkzeug verwendet werden.
Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz
des Werkzeugs kennen.
............. Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in
den Hausmüll!
Gemäss Europäischer Richtlinie 2002/
96/EG über Elektro- und Elektronik-
Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten
Wiederverwertung zugeführt werden.
Verwendungszweck ENE033-1
Das Werkzeug wurde für das Schrauben in Holz, Metall
und Kunststoff entwickelt.
ALLGEMEINE
SICHERHEITSREGELN GEA002-3
WARNUNG! Lesen Sie alle Anweisungen. Werden
nicht alle der unten aufgeführten Anweisungen befolgt,
besteht die Gefahr eines Stromschlags, Brands und/oder
das Risiko schwerer Verletzungen. Der Begriff
„Elektrowerkzeug“ bezieht sich in allen unten
aufgeführten Warnhinweisen auf Ihr netzbetriebenes
Elektrowerkzeug (mit Kabel) oder Ihr akku- bzw.
batteriebetriebenes Elektrowerkzeug (ohne Kabel).
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
Sicherheit am Arbeitsplatz
1. Achten Sie auf ein sauberes und gut beleuchtetes
Arbeitsumfeld. In unordentlichen und dunklen
Bereichen können schnell Unfälle passieren.
2. Betreiben Sie keine Elektrowerkzeuge in
explosionsgefährdeter Umgebung, wie etwa in der
Nähe von brennbaren Flüssigkeiten, Gasen oder
Staub. Bei Elektrowerkzeugen treten Funken aus, die
Staub und Dämpfe entzünden können.
3. Halten Sie Kinder und Zuschauer auf Abstand,
wenn Sie ein Elektrowerkzeug bedienen.
Ablenkung kann zu Kontrollverlust führen.
Elektrische Sicherheit
4. Die Stecker des Elektrowerkzeugs müssen in die
Steckdose passen. Nehmen Sie niemals
Änderungen am Stecker vor. Verwenden Sie bei
geerdeten Elektrowerkzeugen keine
Adapterstecker. Originalstecker und passende
Steckdosen reduzieren das Risiko eines elektrischen
Schlags.
5. Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie Rohren, Kühlern, Heiz- und
Kühlelementen. Wenn Ihr Körper geerdet ist, besteht
ein erhöhtes Risiko eines elektrischen Schlags.
6. Das Elektrowerkzeug darf weder Regen noch
Feuchtigkeit ausgesetzt werden. Wenn Wasser in
ein Elektrowerkzeug eindringt, erhöht dies das Risiko
eines elektrischen Schlags.
7. Gehen Sie richtig mit dem Stromkabel um.
Verwenden Sie nie das Kabel, um das
Elektrowerkzeug zu transportieren oder zu ziehen
oder den Stecker herauszuziehen. Halten Sie das
1. Roter Bereich
2. Taste
3. Akkublock
4. Ein/Aus-Schalter
5. Lampe
6. Umschalthebel
7. Einsatz
8. Kranz
9. Einsatz
10. Spindel
11. Rille
12. Schraube
13. Einhängeclip
14. Sechskantschraube
15. Winkelkopf
16. Zahn
17. Gerader Kopf
18. Ratschenkopf
19. Standardbolzen
20. Anzugsmoment
21. Richtiges Anzugsmoment
22. Anzugszeit (s)
23. Höherfester Bolzen
Modell BTL060 BTL061
Leistungen Maschinenschraube 4 bis 8 mm
Schraube 4 bis 12 mm
Leerlaufdrehzahl (U/min-1) 0 - 2.000
Schläge pro Minute 0 - 3.000
Max. Anzugsmoment 60 Nm
Gesamtlänge 387 mm
Nettogewicht 1,6 kg 1,7 kg
Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung

11
Kabel von Hitze, Öl, scharfen Kanten und
beweglichen Teilen fern. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlags.
8. Verwenden Sie ein dafür geeignetes
Verlängerungskabel, wenn Sie das
Elektrowerkzeug im Freien betreiben. Die
Verwendung eines für den Gebrauch im Freien
vorgesehenen Verlängerungskabels vermindert das
Risiko eines elektrischen Schlags.
Persönliche Sicherheit
9. Bleiben Sie wachsam, achten Sie auf das, was Sie
tun, und gebrauchen Sie Ihren gesunden
Menschenverstand, wenn Sie ein Elektrowerkzeug
benutzen. Betreiben Sie Elektrowerkzeuge nicht,
wenn Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit kann beim Umgang mit
Elektrowerkzeugen zu schweren Verletzungen führen.
10. Verwenden Sie eine Sicherheitsausrüstung.
Tragen Sie immer eine Schutzbrille. Den
Umständen angepasste Sicherheitsausrüstung wie
Staubmasken, rutschfreie Sicherheitsschuhe, Helme
und Hörschutz vermindern persönliche Verletzungen.
11. Vermeiden Sie einen versehentlichen Start des
Werkzeugs. Vergewissern Sie sich, dass das
Gerät ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen. Der Transport des
Geräts mit dem Finger auf dem Schalter und das
Anschließen eingeschalteter Elektrowerkzeuge an die
Stromversorgung können zu Unfällen führen
12. Entfernen Sie alle Einstell- und sonstigen
Schlüssel, bevor Sie das Elektrowerkzeug
einschalten. Auf den rotierenden Teilen eines
Elektrowerkzeugs belassene Schlüssel können zu
Verletzungen führen.
13. Bleiben Sie innerhalb Ihres Standbereichs. Achten
Sie jederzeit auf sicheren Stand und sichere
Balance. Dies ermöglicht die bessere Kontrolle des
Elektrowerkzeugs in unvorhergesehenen Situationen.
14. Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haar,
Kleidung und Handschuhe fern von beweglichen
Teilen. Weite Kleidung, Schmuck und langes Haar
können sich in den beweglichen Teilen verfangen.
15. Falls Geräte zum Absaugen und Sammeln von
Staub vorhanden sind, schließen Sie diese an und
verwenden Sie sie ordnungsgemäß. Die
Verwendung dieser Geräte reduziert
staubverbundene Gefahren.
Verwendung und Pflege von Elektrowerkzeugen
16. Überlasten Sie das Elektrowerkzeug nicht.
Benutzen Sie das für die jeweilige Anwendung
geeignete Elektrowerkzeug. Das richtige Werkzeug
erfüllt seinen Zweck am besten und sichersten in dem
Zusammenhang, für den es hergestellt wurde.
17. Verwenden Sie kein Elektrowerkzeug, das sich
nicht mit dem Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, dessen Schalter nicht
funktioniert, stellt eine Gefahr dar und muss repariert
werden.
18. Ziehen Sie den Stecker aus der Steckdose bzw.
nehmen Sie den Akku aus dem Gerät, bevor Sie
Einstellungen am Elektrowerkzeug vornehmen,
Zubehör wechseln oder das Gerät lagern. Diese
präventiven Sicherheitsmaßnahmen reduzieren das
Risiko eines versehentlichen Starts.
19. Lagern Sie Elektrowerkzeuge, die nicht in
Gebrauch sind, außerhalb der Reichweite von
Kindern und erlauben Sie niemandem, der mit
dem Betrieb oder der Bedienungsanleitung des
Elektrowerkzeugs nicht vertraut ist, dieses zu
benutzen. In den Händen ungeübter Benutzer sind
Elektrowerkzeuge gefährlich.
20. Pflegen Sie Elektrowerkzeuge. Achten Sie auf
fehlerhafte Verbindungen, festsitzende
bewegliche Teile, Defekte und alle anderen
Bedingungen, die die Funktionsweise des Geräts
beeinträchtigen können. Lassen Sie bei einer
Beschädigung das Elektrowerkzeug vor dem
Gebrauch reparieren. Viele Unfälle werden durch
schlecht gewartete Elektrowerkzeuge verursacht.
21. Halten Sie Schneidwerkzeug scharf und sauber.
Ordentlich gewartete Schneidwerkzeuge mit scharfen
Schneidkanten verhaken nicht so schnell und sind
einfacher in der Handhabung.
22. Verwenden Sie das Elektrowerkzeug, das
Zubehör, die Werkzeugmeißel usw. gemäß diesen
Anweisungen und in einer dem
Verwendungszweck des Werkzeugs
angemessenen Weise und beachten Sie dabei die
Arbeitsbedingungen und die durchzuführende
Arbeit. Die Verwendung eines Elektrowerkzeugs für
Arbeitsgänge, für die es nicht konzipiert wurde, kann
zu Gefahrensituationen führen.
Verwendung und Pflege von akkubetriebenen
Werkzeugen
23. Vergewissern Sie sich vor dem Einsetzen des
Akkusatzes, dass sich der Schalter in der Position
„OFF“ (Aus) befindet. Wird der Akkusatz in
Elektrowerkzeuge eingesetzt, deren Schalter sich auf
der Position „On“ (Ein) befindet, besteht eine erhöhte
Unfallgefahr.
24. Der Akku darf nur mit dem vom Hersteller
angegebenen Ladegerät aufgeladen werden. Ein
Ladegerät, das sich für den einen Akkutyp eignet,
kann bei der Verwendung mit einem anderen Akku
eine Brandgefahr darstellen.
25. Elektrowerkzeuge dürfen nur mit den speziell
dafür vorgesehenen Akkus verwendet werden. Die
Verwendung sonstiger Akkus kann eine Verletzungs-
und Brandgefahr darstellen.
26. Wenn der Akku nicht verwendet wird, darf er nicht
in der Nähe von anderen metallischen
Gegenständen wie Büroklammern, Münzen,
Nägeln, Schrauben oder sonstigen metallischen
Gegenständen aufbewahrt werden, da die Gefahr
besteht, dass sich die Kontakte berühren. Ein
Kurzschluss der Akkukontakte kann Verbrennungen
verursachen oder eine Brandgefahr darstellen.
27. Bei falschem Gebrauch kann Flüssigkeit aus dem
Akku austreten; vermeiden Sie in diesem Fall
jeglichen Körperkontakt mit der Flüssigkeit. Wenn
Sie versehentlich damit in Berührung geraten,
waschen Sie die betroffene Stelle gründlich mit
Wasser ab. Suchen Sie darüber hinaus einen Arzt
auf, wenn die Flüssigkeit in das Auge gerät. Die

12
aus dem Akku austretende Flüssigkeit kann
Hautreizungen oder Verbrennungen verursachen.
Service
28. Lassen Sie das Elektrowerkzeug ausschließlich
von Fachpersonal unter Verwendung von
Originalersatzteilen warten. Auf diese Weise ist die
Sicherheit des Elektrowerkzeugs gewährleistet.
29. Befolgen Sie die Anweisungen hinsichtlich
Schmiermittel und Austauschzubehör.
30. Achten Sie darauf, dass die Griffe trocken, sauber
und frei von Öl und Schmiermittel sind.
BESONDERE
SICHERHEITSREGELN GEB012-2
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für das Gerät zu missachten. Wenn dieses Werkzeug
fahrlässig oder nicht ordnungsgemäß verwendet
wird, kann es zu schweren Personenschäden
kommen.
1. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
versteckte Verkabelung oder das eigene Kabel
berühren kann. Der Kontakt mit einem Strom
führenden Kabel leitet diesen an die metallenen Teile
des Werkzeugs weiter und verursacht einen
Stromschlag beim Bediener.
2. Achten Sie jederzeit auf einen festen Stand.
Achten Sie darauf, dass sich niemand unter ihnen
befindet, wenn Sie das Werkzeug an erhöhten
Orten verwenden.
3. Halten Sie das Werkzeug mit festem Griff.
4. Tragen Sie Gehörschutz.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise können
zu schweren Personenschäden führen.
WICHTIGE SICHERHEITSREGELN
ENC004-1
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des Akkublocks
alle Anweisungen und Sicherheitshinweise für das
Akkuladegerät (1), den Akku (2) und das Produkt
(3), für das der Akku verwendet wird.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend. Andernfalls
besteht die Gefahr einer Überhitzung sowie das
Risiko möglicher Verbrennungen und sogar einer
Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie
diese mit klarem Wasser aus und suchen Sie
sofort einen Arzt auf. Andernfalls können Sie Ihre
Augenlicht verlieren.
5. Wenn der Akkublock nicht verwendet wird, setzen
Sie stets die Akkuabdeckung auf die
Akkukontakte.
6. Vermeiden Sie einen Kurzschluss des
Akkublocks:
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter
aufbewahrt werden, in dem sich andere
metallischen Gegenstände wie beispielsweise
Nägel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch
Regen ausgesetzt werden. Ein Kurzschluss
des Akkus kann zu hohem Kriechstrom,
Überhitzung, möglichen Verbrennungen und
sogar zu einer Zerstörung des Geräts führen.
7. Werkzeug und Akkublock dürfen nicht an Orten
aufbewahrt werden, an denen die Temperatur 50°C
(122°F) oder höher erreichen kann.
8. Selbst wenn der Akkublock schwer beschädigt
oder völlig verbraucht ist, darf er nicht angezündet
werden. Der Akkublock kann in den Flammen
explodieren.
9. Lassen Sie den Akku nicht fallen und vermeiden
Sie Schläge gegen den Akku.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
Tipps für den Erhalt der maximalen Akku-
Nutzungsdauer
1. Laden Sie den Akkublock auf, bevor er ganz
entladen ist. Beenden Sie stets den Betrieb des
Werkzeugs und laden Sie den Akkublock auf,
sobald Sie eine verringerte Werkzeugleistung
bemerken.
2. Ein voll aufgeladener Akkublock darf niemals
erneut geladen werden. Durch Überladungen wird
die Lebensdauer des Akkus verkürzt.
3. Der Akkublock muss bei einer Zimmertemperatur
zwischen 10°C und 40°C (50°F bis 104°F)
aufgeladen werden. Lassen Sie einen heißen
Akkublock vor dem Aufladen abkühlen.
4. Laden Sie den NiMH-Akkublock auf, wenn Sie
diesen mehr als sechs Monate nicht verwendet
haben.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
(Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder entfernen.

13
• Zum Entfernen des Akkublocks müssen Sie diesen aus
dem Gerät herausziehen, während Sie die Taste auf
der Vorderseite des Blocks schieben.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten
und in die gewünschte Position schieben. Setzen Sie
den Block immer ganz ein, bis er mit einem Klick
einrastet. Wenn Sie den roten Bereich oben auf der
Taste sehen können, ist der Block nicht ganz
eingerastet. Setzen Sie den Akku ganz ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Block versehentlich aus dem Werkzeug fallen und Sie
oder Personen in Ihrem Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Block nicht leicht hineingleitet,
wird er nicht richtig eingesetzt.
Bedienung des Schalters
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Ein/Aus-Schalter
korrekt bedienen lässt und beim Loslassen in die
Position „OFF“ (AUS) zurückkehrt. (Abb. 2)
Betätigen Sie zum Starten des Werkzeugs einfach den
Ein/Aus-Schalter. Die Drehzahl des Werkzeugs wird
durch erhöhten Druck auf den Ein/Aus-Schalter
gesteigert. Lassen Sie zum Ausschalten des Werkzeugs
den Ein/Aus-Schalter los.
Einschalten der vorderen Lampe
ACHTUNG:
• Schauen Sie nicht direkt in das Licht oder in die
Lichtquelle. (Abb. 3)
Ziehen Sie zum Einschalten der Lampe den Auslöser. Die
Lampe leuchtet so lange, wie der Auslöser gezogen wird.
Das Licht erlischt automatisch nach 10 bis 15 Sekunden
nach dem Loslassen des Auslösers.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie darauf, die
Lampenlinse nicht zu zerkratzen, da dies die
Beleuchtungsstärke mindern kann.
Bedienung des Umschalters (Abb. 4)
Dieses Werkzeug verfügt über einen Umschalter, mit dem
die Drehrichtung geändert werden kann. Für eine
Drehbewegung im Uhrzeigersinn muss der
Umschalthebel von der Seite A nach unten gedrückt
werden und für eine Drehbewegung gegen den
Uhrzeigersinn von der Seite B.
Wenn sich der Umschalthebel in der neutralen Position
befindet, kann der Auslöser nicht gezogen werden.
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das
Werkzeug ganz angehalten wurde. Wenn Sie die
Drehrichtung ändern, solange das Werkzeug noch
läuft, kann es beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der
Umschalthebel immer auf die neutrale Position gestellt
werden.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Montage und Demontage des
Dreheinsatzes (Abb. 5)
Verwenden Sie den Dreh- oder Steckeinsatz nur wie in
der Abbildung dargestellt.
Verwenden Sie keinen anderen Dreh- oder Steckeinsatz.
Ziehen Sie den Kranz zum Einbauen des Einsatzes in
Richtung des Pfeils und setzen Sie den Einsatz bis zum
Anschlag in den Kranz ein. Lassen Sie den Kranz los, um
den Einsatz zu sichern. (Abb. 6)
Für Werkzeug ohne Kranz zum Halten des
Einsatzes (Abb. 7)
Verwenden Sie den Dreh- oder Steckeinsatz nur wie in
der Abbildung dargestellt.
Verwenden Sie keinen anderen Dreh- oder Steckeinsatz.
Verwenden Sie die in der Abbildung gezeigten Einsätze.
Setzen Sie den Einsatz einfach in die Spindel ein.
(Abb. 8)
HINWEIS:
• Falls der Einsatz nicht tief genug in den Kranz
eingesetzt wurde, kehrt der Kranz nicht in seine
Ursprungsposition zurück und der Einsatz ist nicht
gesichert. Setzen Sie in diesem Fall den Einsatz
anhand den obigen Anweisungen erneut ein.
Einhängeclip (Zubehör)
ACHTUNG:
• Ziehen Sie die Schraube fest, wenn Sie den Clip
anbringen. Andernfalls kann es zu einer Beschädigung
des Werkzeugs oder zu Verletzungen kommen
(Abb. 9)
Der Haken ist nützlich, wenn Sie das Werkzeug
vorübergehend aufhängen möchten.
Er kann an jeder Seite des Werkzeugs befestigt werden.
Setzen Sie zur Montage den Haken in eine Rille am
Werkzeuggehäuse (die Seite ist beliebig) und befestigen
Sie diesen mit einer Schraube.
Zur Entfernung müssen Sie nur die Schraube lösen und
den Haken herausnehmen.
Einstellen des Winkelkopfes
Der Winkelkopf kann in einem Winkel von 360°(8
Positionen in Winkelschritten von 45°) eingestellt werden.
Lösen Sie zum Einstellen die Sechskantschraube und
entfernen Sie den Winkelkopf. Stellen Sie den Winkelkopf
in der gewünschten Position ein und bauen Sie ihn wieder
so ein, dass die Zähne am Gehäuse mit den Kerben im
Winkelkopf ausgerichtet sind. Ziehen Sie dann die
Sechskantschraube zur Sicherung des Winkelkopfes fest.
(Abb. 10 und 11)
Gerader Kopf und Ratschenkopf
(Zubehör)
Für verschiedene Arbeiten ist der gerade Kopf und der
Ratschenkopf als Zubehör erhältlich. (Abb. 12 und 13)

14
BETRIEB (Abb. 14 und 15)
Das richtige Anzugsdrehmoment kann je nach Art und
Größe der Schraube/des Bolzens, des Materials, des zu
befestigenden Werkstücks usw. abweichen. Bevor Sie mit
der Arbeit beginnen, führen Sie immer einen Testbetrieb
aus, um die richtige Anzugszeit für die Schraube zu
finden. (Abb. 16)
HINWEIS:
• Verwenden Sie den richtigen Einsatz für die Schrauben
bzw. Bolzen, die bearbeitet werden sollen. BETRIEB
• Halten Sie das Werkzeug direkt und gerade an die
Schraube.
• Wenn das Werkzeug bis zur vollständigen Entladung
des Akkus betrieben wurde, lassen Sie es 15 Minuten
liegen, bevor Sie mit einem neuen Akku fortfahren.
Das Anzugsmoment wird durch eine Vielzahl der im
Folgenden aufgeführten Faktoren beeinflusst. Prüfen Sie
nach dem Festziehen immer das Drehmoment mit einem
Drehmomentschlüssel.
1. Wurde der Akkublock nahezu vollständig entladen,
fällt die Spannung ab und das Anzugsmoment
verringert sich.
2. Drehereinsatz oder Steckaufsätze
Wird nicht die richtige Größe für den Drehereinsatz
oder den Steckeraufsatz verwendet, wird das
Anzugsmoment verringert.
3. Schraube
• Auch wenn der Drehmomentkoeffizient und die
Klasse für den Bolzen übereinstimmen, kann das
Anzugsmoment in Abhängigkeit vom Durchmesser
des Bolzens abweichen.
• Auch wenn die Durchmesser der Bolzen gleich
sind, kann das richtige Anzugsmoment in
Abhängigkeit vom Drehmomentkoeffizienten, der
Klasse und Länge des Bolzens abweichen.
4. Die Weise, wie das Werkzeug gehalten wird, und das
Material an der zu schraubenden Position
beeinflussen das Drehmoment.
5. Der Betrieb des Werkzeugs mit einer niedrigeren
Drehzahl führt zu einer Verringerung des
Anzugsmoments.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Inspektionen oder
Wartungsarbeiten am Werkzeug vornehmen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Wartungsarbeiten und Einstellungen nur durch von
Makita autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Kreuzschlitzeinsatz
•Bitteil
• Gerader Kopf
• Ratschenkopf
• Steckaufsatz
• Steckadapter
• Verschiedene Arten von Makita-Originalakkus und -
Ladegeräten
Für Modell BTL060 ENG102-1
Nur für europäische Länder
Geräuschpegel
Der typische A-bewertete Geräuschpegel, der
entsprechend 60745-2-2 gewonnen wurde, beträgt:
Schalldruckpegel (LpA): 91 dB (A)
Schallleistungspegel (LWA): 102 dB (A)
Abweichung (K): 3 dB (A)
Tragen Sie Gehörschutz.
Schwingung ENG205-1
Der Gesamtvibrationswert (dreiachsige Vektorsumme),
der entsprechend EN60745-2-2 gewonnen wurde,
beträgt:
Arbeitsmodus: Schlagbefestigen des Schraubers bei
maximaler Leistung des Werkzeugs
Schwingungsbelastung (ah): 9 m/s2
Abweichung (K): 1,5 m/s2
Für Modell BTL061 ENG102-1
Nur für europäische Länder
Geräuschpegel
Der typische A-bewertete Geräuschpegel, der
entsprechend 60745-2-2 gewonnen wurde, beträgt:
Schalldruckpegel (LpA): 90 dB (A)
Schallleistungspegel (LWA): 101 dB (A)
Abweichung (K): 3 dB (A)
Tragen Sie Gehörschutz.
Schwingung ENG205-1
Der Gesamtvibrationswert (dreiachsige Vektorsumme),
der entsprechend EN60745-2-2 gewonnen wurde,
beträgt:
Arbeitsmodus: Schlagbefestigen des Schraubers bei
maximaler Leistung des Werkzeugs
Schwingungsbelastung (ah): 11 m/s2
Abweichung (K): 1,5 m/s2

15
EG-KONFORMITÄTSERKLÄRUNG
Für Modell BTL060, BTL061 ENH102-6
Wir erklären in alleiniger Verantwortung, dass sich dieses
Produkt in Übereinstimung mit den folgenden Normen der
Normdokumente
EN60745, EN55014 befindet sowie in Übereinstimmung
mit den Ratsverordnungen 2004/108/EC, 98/37/EC.
CE 2006
Tomoyasu Kato
Direktor
Verantwortlicher Hersteller:
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN
Autorisierte Vertretung in Europa:
Makita International Europe Ltd.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND

16
POLSKI
Objaśnienia do widoku ogólnego
DANE TECHNICZNE
Symbole END001-1
Poniżej przedstawiono symbole stosowane w przypadku
omawianego urządzenia. Przed przystąpieniem do
używania go, należy koniecznie zapoznaćsięz ich
znaczeniem.
............. Dotyczy tylko państw UE
Nie wyrzucaj urządzeńelektrycznych
wraz z odpadami z gospodarstwa
domowego!
Zgodnie z EuropejskąDyrektywą2002/
96/WE w sprawie zużytego sprzętu
elektrotechnicznego i elektronicznego
oraz dostosowaniem jej do prawa
krajowego, zużyte urządzenia
elektryczne należy posegregowaći
zutylizowaćw sposób przyjazny dla
środowiska.
Przeznaczenie ENE033-1
Narzędzie przeznaczone jest do osadzania wkrętów w
drewnie, metalu i tworzywach sztucznych.
OGÓLNE ZASADY
BEZPIECZEŃSTWA GEA002-3
UWAGA! Należy zapoznaćsięze wszystkimi
zaleceniami. Niezastosowanie siędo podanych poniżej
zaleceńmoże prowadzićdo porażenia prądem
elektrycznym, pożaru i/lub poważnych obrażeńciała.
Pojęcie „elektronarzędzie”, występujące we wszystkich
wymienionych poniżej ostrzeżeniach, odnosi siędo
elektronarzędzi zasilanych z sieci energetycznej (z
przewodem zasilającym) lub do elektronarzędzi
akumulatorowych (bezprzewodowych).
INSTRUKCJĘOBSŁUGI NALEŻY
ZACHOWAĆ.
Bezpieczeństwo w miejscu pracy
1. W miejscu pracy należy utrzymywaćczystość i
zadbaćo dobre oświetlenie. Nieporządek i słabe
oświetlenie sprzyjająwypadkom.
2. Elektronarzędzi nie wolno używaćw miejscach
zagrożonych wybuchem, na przykład w obecności
łatwopalnych cieczy, gazów lub pyłów.
Elektronarzędzia wytwarzająiskry, które mogą
spowodowaćzapalenie siępyłu lub oparów.
3. Nie należy uruchamiaćelektronarzędzia, gdy w
pobliżu znajdująsiędzieci lub osoby postronne.
Chwila nieuwagi może spowodowaćutratękontroli.
Zasady bezpieczeństwa dotyczące urządzeń
elektrycznych
4. Wtyczka przewodu zasilającego elektronarzędzia
musi pasowaćdo gniazda elektrycznego. Nie
wolno dokonywaćżadnych przeróbek wtyczki. W
przypadku elektronarzędzi wymagających
uziemienia nie wolno stosowaćżadnych
przejściówek. Oryginalne wtyczki i właściwie
dopasowane gniazda zmniejszająryzyko porażenia
prądem elektrycznym.
5. Należy unikaćkontaktu z powierzchniami
uziemionych przedmiotów, jak rury, grzejniki,
kuchenki, czy lodówki. Gdy ciało jest uziemione,
wzrasta ryzyko porażenia prądem elektrycznym.
6. Elektronarzędzia należy chronićprzed deszczem i
wilgocią. Woda, która dostanie siędo środka,
zwiększa ryzyko porażenia prądem elektrycznym.
7. Przewodu zasilającego należy używaćwyłącznie
zgodnie z jego przeznaczeniem. Nie wolno
wykorzystywaćgo do przenoszenia lub
przyciągania narzędzia, ani do wyciągania wtyczki
1. Czerwony element
2. Przycisk
3. Akumulator
4. Język spustowy przełącznika
5. Lampka
6. Dźwignia przełącznika zmiany
kierunku obrotów
7. Wiertło
8. Tuleja
9. Końcówka wsuwana
10. Wrzeciono
11. Rowek
12. Wkręt
13. Zaczep
14. Śruba sześciokątna
15. Głowica kątowa
16. Występ
17. Głowica prosta
18. Głowica zapadkowa
19. Śruba zwykła
20. Moment dokręcania
21. Prawidłowy moment dokręcania
22. Czas dokręcania (S)
23. Śruba o wysokiej wytrzymałości
Model BTL060 BTL061
Maks. średnice Wkręt do elementów metalowych 4 mm - 8 mm
Śruba 4 mm -12 mm
Prędkość bez obciążenia (min.-1) 0 - 2 000
Liczba udarów na minutę0 - 3 000
Maksymalny moment dokręcania 60 Nm
Całkowita długość 387 mm
Ciężar netto 1,6 kg 1,7 kg
Napięcie znamionowe stałe 14,4 V stałe 18 V

17
z gniazda elektrycznego. Przewód należy trzymać
z dala od źródełciepła, oleju, ostrych krawędzi lub
znajdujących sięw ruchu podzespołów.
Uszkodzone lub poplątane przewody zasilające
zwiększająryzyko porażenia prądem elektrycznym.
8. W przypadku używania elektronarzędzia na
dworze należy skorzystaćz przedłużacza do
zastosowańzewnętrznych. Tylko taki przedłużacz
zmniejsza ryzyko porażenia prądem elektrycznym.
Bezpieczeństwo osobiste
9. Podczas pracy z elektronarzędziem zachować
czujność, obserwowaćwykonywane operacje i
kierowaćsięzdrowym rozsądkiem. Nie wolno
używaćelektronarzędzia, gdy jest sięzmęczonym
albo pod wpływem narkotyków, alkoholu bądź
leków. Chwila nieuwagi podczas pracy może
spowodowaćpoważny wypadek.
10. Należy używaćsprzętu ochronnego. Zawsze
należy nosićokulary ochronne. Maska
przeciwpyłowa, buty antypoślizgowe, kask,
ochraniacze na uszy używane w odpowiednich
warunkach zmniejszająryzyko doznania obrażeń.
11. Unikaćprzypadkowego uruchomienia urządzenia.
Przed wetknięciem wtyczki do gniazda sieciowego
należy sięupewnić, że urządzenie jest wyłączone.
Przenoszenie elektronarzędzia z palcem na
przełączniku lub podłączanie przewodu zasilającego
przy włączonym przełączniku grozi wypadkiem.
12. Przed włączeniem elektronarzędzia należy usunąć
wszelkie klucze, które były wykorzystywane do
regulacji. Klucz pozostawiony na obracającym się
elemencie elektronarzędzia może spowodować
poważne obrażenia ciała.
13. Nie wolno sięgaćnarzędziem zbyt daleko. Należy
staćpewnie, aby nie stracićrównowagi. Taka
postawa pozwala uniknąć utraty kontroli nad
narzędziem w nieoczekiwanych sytuacjach.
14. Ubranie powinno byćwłaściwie dobrane. Nie
wolno nosićluźnych części garderoby ani
biżuterii. Włosy, ubranie i rękawice należy trzymać
z dala od ruchomych części. Luźne części ubrania,
biżuteria i długie włosy mogązostaćpochwycone.
15. Jeżeli narzędzie jest przystosowane do
podłączenia urządzeńdo odsysania lub
odbierania pyłu, należy upewnićsię, że sąone
prawidłowo podłączone i właściwie używane.
Wspomniane urządzenia obniżająpoziom zagrożeń
wynikających z zapylenia.
Użytkowanie elektronarzędzi i dbałość o nie
16. Elektronarzędzi nie wolno przeciążać. Używać
tylko właściwego narzędzia przeznaczonego do
danego zastosowania. Pozwoli ono wykonaćpracę
lepiej i bezpieczniej, w przewidzianym przez
projektanta tempie.
17. Nie wolno używaćelektronarzędzia z
uszkodzonym przełącznikiem zasilania. Narzędzia
z uszkodzonym przełącznikiem sąniebezpieczne i
wymagająnaprawy.
18. Przed przystąpieniem do wykonywania regulacji,
wymiany osprzętu lub przed odłożeniem narzędzia
na swoje miejsce należy zawsze wyjąć wtyczkę
przewodu zasilającego z gniazda i/lub odłączyć
akumulator. Takie d zi ałania prewencyjne zmniejszają
ryzyko przypadkowego uruchomienia
elektronarzędzia.
19. Nieużywane elektronarzędzia należy chronićprzed
dziećmi. Nie wolno równieżzezwalaćna
korzystanie z nich osobom, które nie znajądanego
narzędzia albo nie zapoznały sięz jego instrukcją
obsługi. Elektronarzędzia w rękach użytkowników
bez przeszkolenia mogąbyćniebezpieczne.
20. O elektronarzędzia trzeba dbać. Należy sprawdzać
je pod kątem nieprawidłowego ustawienia lub
zablokowania elementów ruchomych, pęknięć lub
innych usterek, które mogąmiećwpływ na
działanie urządzenia. W przypadku stwierdzenia
uszkodzenia należy zlecićjego naprawę.
Niedbalstwo jest przyczynąwielu wypadków.
21. Narzędzia do cięcia powinny byćzawsze czyste i
naostrzone. Właściwie konserwowane narzędzia do
cięcia z ostrymi krawędziami tnącymi rzadziej się
zakleszczająi łatwiej je prowadzić.
22. Elektronarzędzie, osprzęt, końcówki robocze itp.
należy stosowaćzgodnie z niniejsząinstrukcjąi w
sposób właściwy dla danego typu narzędzia,
mając na uwadze warunki i rodzaj pracy do
wykonania. Używanie elektronarzędzia do innych,
niezgodnych z przeznaczeniem celów może stwarzać
niebezpiecznąsytuację.
Użytkowanie narzędzi akumulatorowych i dbałość o
nie
23. Przed włożeniem akumulatora należy upewnićsię,
czy przełącznik znajduje sięw pozycji wyłączenia.
Wkładanie akumulatora do elektronarzędzi z
włączonym przełącznikiem sprzyja wypadkom.
24. Akumulator należy ładowaćwyłącznie przy użyciu
ładowarki określonej przez producenta. Ładowarka
przeznaczona do jednego typu akumulatora może
stwarzaćzagrożenie pożarem, gdy będzie używana
do ładowania innego akumulatora.
25. Do zasilania elektronarzędzi należy używaćtylko
specjalnie do tego celu przeznaczonych
akumulatorów. Używanie innych akumulatorów
może grozićwypadkiem lub pożarem.
26. Gdy akumulator nie jest używany, należy chronić
go przed kontaktem z metalowymi przedmiotami,
typu spinacze, monety, klucze, gwoździe, wkręty
lub innymi metalowymi drobiazgami, które mogą
spowodowaćzwarcie styków akumulatora.
Zwarcie styków akumulatora z kolei grozi
poparzeniami lub pożarem.
27. W przypadku niewłaściwych warunków
eksploatacji może dojść do wycieku elektrolitu z
akumulatora; nie należy go dotykać. W razie
przypadkowego kontaktu przemyćwodą. W
przypadku kontaktu z oczami dodatkowo zwrócić
sięo pomoc lekarską. Ciecz z akumulatora może
powodowaćpodrażnienie lub poparzenia.
Naprawy
28. Naprawęelektronarzędzi należy zlecać
wykwalifikowanemu personelowi technicznemu,
który stosuje wyłącznie oryginalne części
zamienne. Pozwoli to zachowaćniezmienny, wysoki
poziom bezpieczeństwa elektronarzędzia.

18
29. Należy postępowaćzgodnie z instrukcjami
dotyczącymi smarowania i wymiany elementów
wyposażenia.
30. Uchwyty powinny byćzawsze suche, czyste, bez
pozostałości oleju lub smaru.
SZCZEGÓŁOWE ZASADY
BEZPIECZEŃSTWA GEB012-2
NIE WOLNO pozwolić, aby wygoda lub rutyna (nabyta
w wyniku wielokrotnego używania narzędzia)
zastąpiły ścisłe przestrzeganie obowiązujących zasad
bezpieczeństwa. Używanie narzędzia w sposób
niebezpieczny lub niewłaściwy grozi poważnymi
obrażeniami ciała.
1. Gdy podczas pracy może dojść do kontaktu
elektronarzędzia tnącego z ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, narzędzie należy trzymaćza
izolowane uchwyty. Zetknięcie z przewodem
elektrycznym pod napięciem powoduje, że również
odsłonięte elementy metalowe narzędzia znajdąsię
pod napięciem, grożąc porażeniem operatora prądem
elektrycznym.
2. Podczas pracy należy zadbaćo dobre oparcie dla
nóg. W przypadku używania narzędzia w
miejscach położonych na pewnej wysokości
należy upewnićsię, czy poniżej nie znajdująsię
przypadkiem jakieśosoby.
3. Narzędzie trzymaćmocno i pewnie.
4. Zakładaćochraniacze na uszy.
INSTRUKCJĘOBSŁUGI NALEŻY
ZACHOWAĆ.
UWAGA:
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie siędo zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzićdo poważnych obrażeńciała.
WAŻNE ZASADY
BEZPIECZEŃSTWA ENC004-1
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami ostrzegawczymi
na (1) ładowarce, (2) akumulatorze i (3) wyrobie, w
którym będzie używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może bowiem
dojść do przegrzania, ewentualnych poparzeń, a
nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do oczu,
przemyćje wodąi niezwłocznie uzyskaćpomoc
lekarską. Może on bowiem spowodowaćutratę
wzroku.
5. Styki akumulatora należy zawsze zabezpieczyć,
zakładając na nieużywany akumulator osłonę.
6. Nie wolno zwieraćakumulatora:
(1) Nie dotykaćstyków materiałami
przewodzącymi prąd.
(2) Unikaćprzechowywania akumulatora w
pojemniku z innymi metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed deszczem. Zwarcie
prowadzi do przepływu prądu elektrycznego o
dużym natężeniu i przegrzania akumulatora, co
w konsekwencji może grozićpoparzeniami, a
nawet awariąurządzenia.
7. Narzędzia i akumulatora nie wolno przechowywać
w miejscach, w których temperatura osiąga bądź
przekracza 50 C.
8. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie zużytych.
W ogniu mogąone bowiem eksplodować.
9. Chronićakumulator przed upadkiem i
uderzeniami.
INSTRUKCJĘOBSŁUGI NALEŻY
ZACHOWAĆ.
Wskazówki dotyczące zachowania maksymalnej
trwałości akumulatora
1. Akumulator naładowaćzanim ulegnie
całkowitemu rozładowaniu. W przypadku
stwierdzenia spadku mocy narzędzia należy
przerwaćpracęi naładowaćakumulator.
2. Nie wolno ładowaćw pełni naładowanego
akumulatora. Zbyt długie ładowanie skraca okres
eksploatacji.
3. Akumulator ładowaćw temperaturze mieszczącej
sięw przedziale 10 °C - 40 °C. Gdy akumulator jest
gorący, przed przystąpieniem do jego ładowania
odczekać, ażostygnie.
4. Akumulatory niklowo-wodorkowe należy
naładowaćpo sześciomiesięcznym okresie
nieużywania.
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i czy
zostałwyjęty akumulator.
Wkładanie lub wyjmowanie akumulatora
(Rys. 1)
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• W celu wyjęcia akumulatora przesunąć przycisk
znajdujący sięw przedniej jego części i wysunąć go.
•Abywłożyćakumulator, wystarczy wyrównaćwystęp
na akumulatorze z rowkiem w obudowie i wsunąć go
na swoje miejsce. Akumulator wsunąć do oporu, aż
wskoczy na swoje miejsce, co jest sygnalizowane
delikatnym kliknięciem. Jeżeli element w kolorze
czerwonym w górnej części przycisku jest widoczny,
akumulator nie zostałcałkowicie zablokowany. Należy
go wsunąć do oporu, ażczerwony element przestanie
byćwidoczny. W przeciwnym razie może przypadkowo
wypaść z narzędzia, raniąc operatora lub osoby
postronne.

19
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie został
prawidłowo włożony.
Wyłącznik
UWAGA:
• Przed włożeniem akumulatora do narzędzia zawsze
sprawdź, czy język spustowy wyłącznika działa
prawidłowo i po zwolnieniu powraca do położenia
„OFF”. (Rys. 2)
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
Włączanie lampki czołowej
UWAGA:
• Nie wolno zaglądaćdo lampki lub kierowaćwzroku
bezpośrednio na źródło światła. (Rys. 3)
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany. Lampka gaśnie
automatycznie po upływie 10 -15 sekund od momentu
zwolnienia języka spustowego przełącznika.
UWAGA:
• Do czyszczenia soczewki lampki powinno sięużywać
suchej szmatki. Należy przy tym zachowaćostrożność,
aby nie porysowaćpowierzchni soczewki lampki, gdyż
można w ten sposób zmniejszyćnatężenie światła.
Mechanizm zmiany kierunku obrotów
(Rys. 4)
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara, wystarczy
nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas, gdy
urządzenie całkowicie sięzatrzyma. Zmiana kierunku
obrotów przed zatrzymaniem sięnarzędzia grozi jego
uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy zawsze
ustawićdźwignięprzełącznika zmiany kierunku
obrotów w położeniu neutralnym.
MONTAŻ
UWAGA:
• Przed przystąpieniem do jakichkolwiek czynności
związanych z obsługąnarzędzia należy koniecznie
upewnićsię, czy jest ono wyłączone i czy akumulator
zostałwyjęty.
Montażlub demontażwiertła (Rys. 5)
Należy stosowaćwyłącznie końcówki pokazane na
rysunku.
Nie wolno stosowaćinnych końcówek.
Aby zainstalowaćkońcówkępociągnij za tulejęw kierunku
strzałki i wsuńkońcówkęjak najgłębiej do tulei. Następnie
zwolnij tuleję, aby zamocowaćw niej końcówkę. (Rys. 6)
Dla narzędzia bez tulei przytrzymującej
końcówkę(Rys. 7)
Należy stosowaćwyłącznie końcówki pokazane na
rysunku.
Nie wolno stosowaćinnych końcówek.
Używaj wiertełwsuwanych, takich, jak pokazano na
ilustracji. Aby zainstalowaćwiertło, po prostu wsuńje we
wrzeciono. (Rys. 8)
UWAGA:
•Jeżeli końcówka nie będzie wsadzona wystarczająco
głęboko do tulei, tuleja nie wróci do swojego
pierwotnego położenia i końcówka nie będzie dobrze
zamocowana. W takim przypadku spróbuj ponownie
włożyćkońcówkęzgodnie z powyższymi instrukcjami.
Zaczep (wyposażenie dodatkowe)
UWAGA:
• Podczas instalowania zaczepu należy dokręcićwkręt.
Niezastosowanie siędo tego może spowodować
uszkodzenie narzędzia lub obrażenia ciała. (Rys. 9)
Zaczep ten służy do chwilowego zawieszania narzędzia.
Można go zamontowaćz jednej lub z drugiej strony
narzędzia.
Aby zamontowaćzaczep, wsuńgo w rowek w obudowie
znajdujący sięz obu stron, a następnie przykręć go
wkrętem.
Aby zdemontowaćzaczep, poluzuj wkręt i ściągnij
zaczep.
Regulowanie głąowicy kątowej
Kąt głowicy można regulowaćw zakresie 360°(8 położeń
w odstępach co 45 stopni). Aby regulować, poluzuj wkręt
z sześciokątnym łbem i zdejmij głowicę. Ustaw głowicę
pod wymaganym kątem i ponownie zamocuj, tak aby
występy na korpusie pasowały we wpusty w głowicy.
Następnie dokręć śrubęsześciokątnąmocującągłowicę.
(Rys. 10 i 11)
Głowica prosta i głowica zapadkowa
(wyposażenie dodatkowe)
Głowice proste i zapadkowe sądostępne jako
wyposażenie dodatkowe i przeznaczone do rozmaitych
prac. (Rys. 12 i 13)
OBSŁUGA (Rys. 14 i 15)
Prawidłowa wartość momentu dokręcania zależy od
rodzaju lub rozmiaru śruby/wkrętu, matertiału, itd. Przed
rozpoczęciem pracy należy zawsze przeprowadzić
próbne dokręcenie, aby określićprawidłowy moment.
(Rys. 16)
UWAGA:
• Do wykonania wymaganej pracy należy do zastosować
właściwąkońcówkę, pasującądo łaba śruby/wkrętu.

20
•Narzędzie powinno byćskierowane na wprost wkrętu.
•Jeżeli narzędzie jest używane bez przerwy ażdo
rozładowania akumulatora, należy je odstawićna
15 minut, zanim praca zostanie podjęta na nowo z
użyciem innego naładowanego akumulatora.
Na moment dokręcania ma wpływ wiele czynników, w tym
następujące. Po dokręceniu należy zawsze sprawdzić
moment dokręcenia za pomocąklucza
dynamometrycznego.
1. Gdy akumulator jest prawie całkowicie rozładowany,
pojawi sięspadek napięcia i moment dokręcania
zmniejszy się.
2. Zwykła końcówka do wkręcania lub końcówka
nasadowa
Użycie końcówki do wkręcania lub nasadowej o
niewłaściwym rozmiarze spowoduje zmniejszenie
momentu dokręcania.
3. Śruba
•Nawetjeśli współczynnik momentu i klasa śruby są
takie same, właściwy moment dokręcania zależy
od średnicy śruby.
•Nawetjeśli średnice śrub sątakie same, właściwy
moment dokręcania zależy od współczynnika
momentu, klasy śruby oraz od długości śruby.
4. Sposób trzymania narzędzia lub materiał, z którego
wykonany jest skręcany element w miejscu
przykręcania, mająwpływ na wielkość momentu.
5. Praca przy niskich prędkościach obrotowych
powoduje zmniejszenie momentu dokręcania.
KONSERWACJA
UWAGA:
• Przed przystąpieniem do przeglądu narzędzia lub jego
konserwacji upewnićsię, czy jest ono wyłączone i czy
akumulator zostałwyjęty.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu,
wszelkie naprawy i różnego rodzaju prace konserwacyjne
lub regulacje powinny byćprzeprowadzane przez
autoryzowany punkt serwisowy narzędzi Makita, zawsze
z użyciem oryginalnych części zamiennych Makita.
WYPOSAŻENIE DODATKOWE
UWAGA:
• Z opisywanym tu narzędziem marki Makita
współpracujązalecane poniżej akcesoria i przystawki.
Stosowanie innych akcesoriów lub przystawek grozi
obrażeniami ciała. Akcesoria lub przystawki należy
wykorzystywaćwyłącznie do celów, do których zostały
przeznaczone.
Więcej szczegółów na temat podanego wyposażenia
dodatkowego można uzyskaćw miejscowym punkcie
serwisowym narzędzi Makita.
•Końcówka krzyżowa
•Końcówka
•Głowica prosta
•Głowica zapadkowa
• Gniazdo
• Adapter gniazda
•Różne typy oryginalnych akumulatorów i ładowarek
marki Makita
Dla modelu BTL060 ENG102-1
Dotyczy tylko krajów europejskich
Hałas
Typowy poziom ciśnienia akustycznego A określony
zgodnie z normą60745-2-2:
Poziom ciśnienia akustycznego (LpA): 91 dB (A)
Poziom mocy akustycznej (LWA): 102 dB (A)
Niepewność(K): 3 dB (A)
Nosićochraniacze na uszy.
Drgania ENG205-1
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745-2-2:
Tryb pracy: dokręcanie udarowe z wykorzystaniem
maksymalnej średnicy narzędzia
Powodowanie drgań(ah): 9 m/sek.2
Niepewność (K): 1,5 m/sek.2
Dla modelu BTL061 ENG102-1
Dotyczy tylko krajów europejskich
Hałas
Typowy poziom ciśnienia akustycznego A określony
zgodnie z normą60745-2-2:
Poziom ciśnienia akustycznego (LpA): 90 dB (A)
Poziom mocy akustycznej (LWA): 101 dB (A)
Niepewność (K): 3 dB (A)
Nośochraniacze uszu
Drgania ENG205-1
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745-2-2:
Tryb pracy : dokręcanie udarowe z wykorzystaniem
maksymalnej średnicy narzędzia
Powodowanie drgań(ah): 11 m/sek.2
Niepewność (K): 1,5 m/sek.2
DEKLARACJA ZGODNOŚCI
ELEKTROMAGNETYCZNEJ
Modele BTL060, BTL061 ENH102-6
Oświadczamy na własnąodpowiedzialność, że omawiany
wyrób jest zgodny z następującymi normami dokumentów
normalizacyjnych:
EN60745, EN55014 zgodnie z Dyrektywami Rady, 2004/
108/EC, 98/37/EC.
CE 2006
Tomoyasu Kato
Dyrektor
Odpowiedzialny producent:
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN
Autoryzowany przedstawiciel na Europę:
Makita International Europe Ltd.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ANGLIA
