Makita DTD156ZJ User manual
DTD156
EN Cordless Impact Driver INSTRUCTION MANUAL 4
FR Tournevis à Chocs sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Schlagschrauber BETRIEBSANLEITUNG 17
IT Avvitatore a massa battente a
batteria ISTRUZIONI PER L’USO 24
NL Accuslagschroevendraaier GEBRUIKSAANWIJZING 31
ES Atornillador de Impacto
Inalámbrico
MANUAL DE
INSTRUCCIONES 38
PT Parafusadeira de Impacto a
Bateria MANUAL DE INSTRUÇÕES 45
DA Akku slagskruemaskine BRUGSANVISNING 52
EL
58
TR KULLANMA KILAVUZU 65
2
1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
BA
1
Fig.5
Fig.6
2
1
Fig.7
3
12
Fig.8
3
2
2
3
3
1
1
Fig.9
1
Fig.10
Fig.11
4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DTD156
Fastening capacities Machine screw M4 - M8
Standard bolt M5 - M14
High tensile bolt M5 - M12
No load speed 0 - 2,500 min-1
Impacts per minute 0 - 3,000 min-1
Overall length 143 mm
Rated voltage D.C. 18 V
Net weight 1.3-1.6 kg
without notice.
-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
residence.
WARNING: Only use the battery cartridges and chargers listed above.
Intended use
The tool is intended for screw driving in wood, metal
and plastic.
Noise
-
ing to EN62841-2-2:
pA
WA
NOTE:
been measured in accordance with a standard test
another.
NOTE:
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
trigger time).
Vibration
-
mined according to EN62841-2-2:
Work mode: impact tightening of fasteners of the maxi-
h2
2
NOTE:
measured in accordance with a standard test method
NOTE:
5ENGLISH
WARNING:
The vibration emission during actual
-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
with this power tool. Failure to follow all instructions
Save all warnings and instruc-
tions for future reference.
Cordless impact driver safety
warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2.
Be sure no one is below when using the tool in
high locations.
3.
4. Wear ear protectors.
5. Do not touch the bit or the workpiece immedi-
ately after operation. They may be extremely
hot and could burn your skin.
6. Keep hands away from rotating parts.
7. Use auxiliary handle(s), if supplied with the
tool.
8. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden
wiring.
tool "live" and could give the operator an electric
shock.
Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
Important safety instructions for
battery cartridge
1.
Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge.
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
Do not touch the terminals with any con-
ductive material.
Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.
Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
national regulations.
around in the packaging.
6ENGLISH
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
Installing the batteries to
-
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.
-
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION:
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
cartridge.

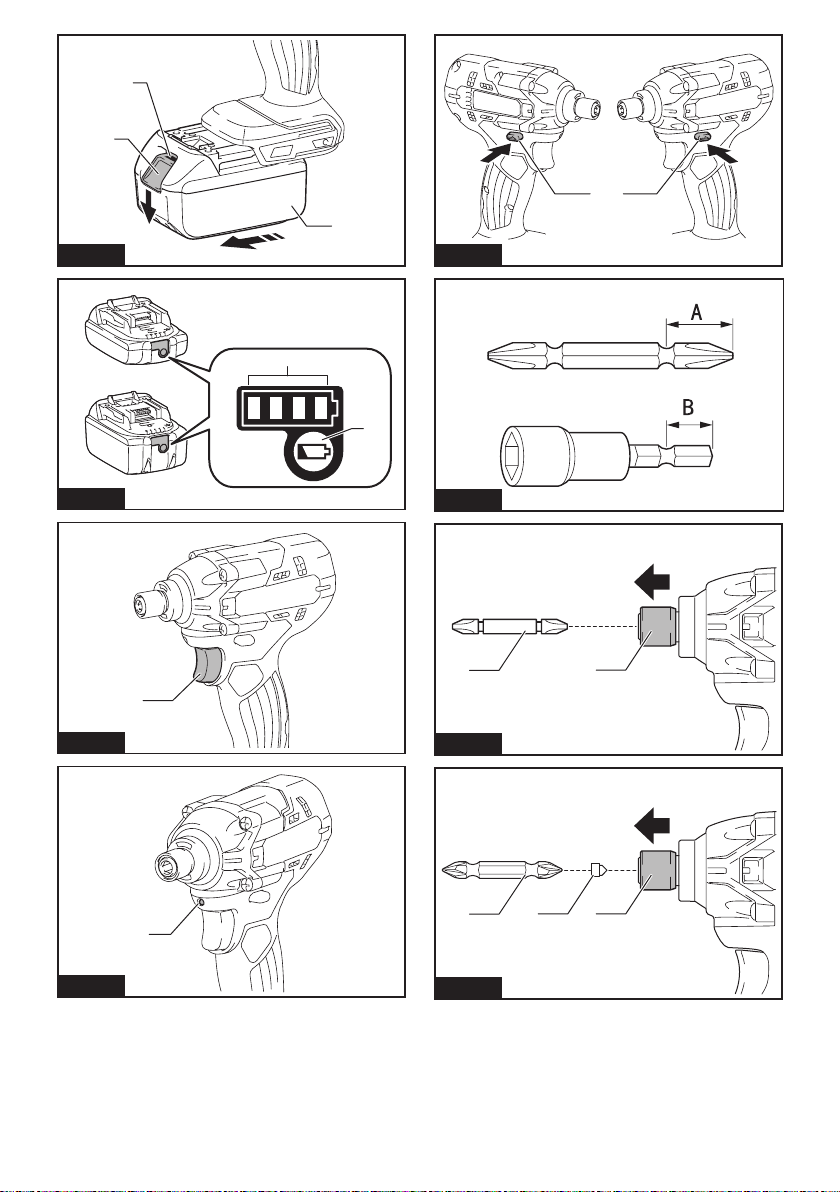

Fig.1: 1. Red indicator 2. Button 3.
while sliding the button on the front of the cartridge.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
CAUTION: Do not install the battery cartridge
forcibly.
Battery protection system
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
that caused the tool to become overloaded. Then turn
the tool on to restart.
on again.
Low battery voltage:
will not operate. In this situation, remove and recharge
7ENGLISH

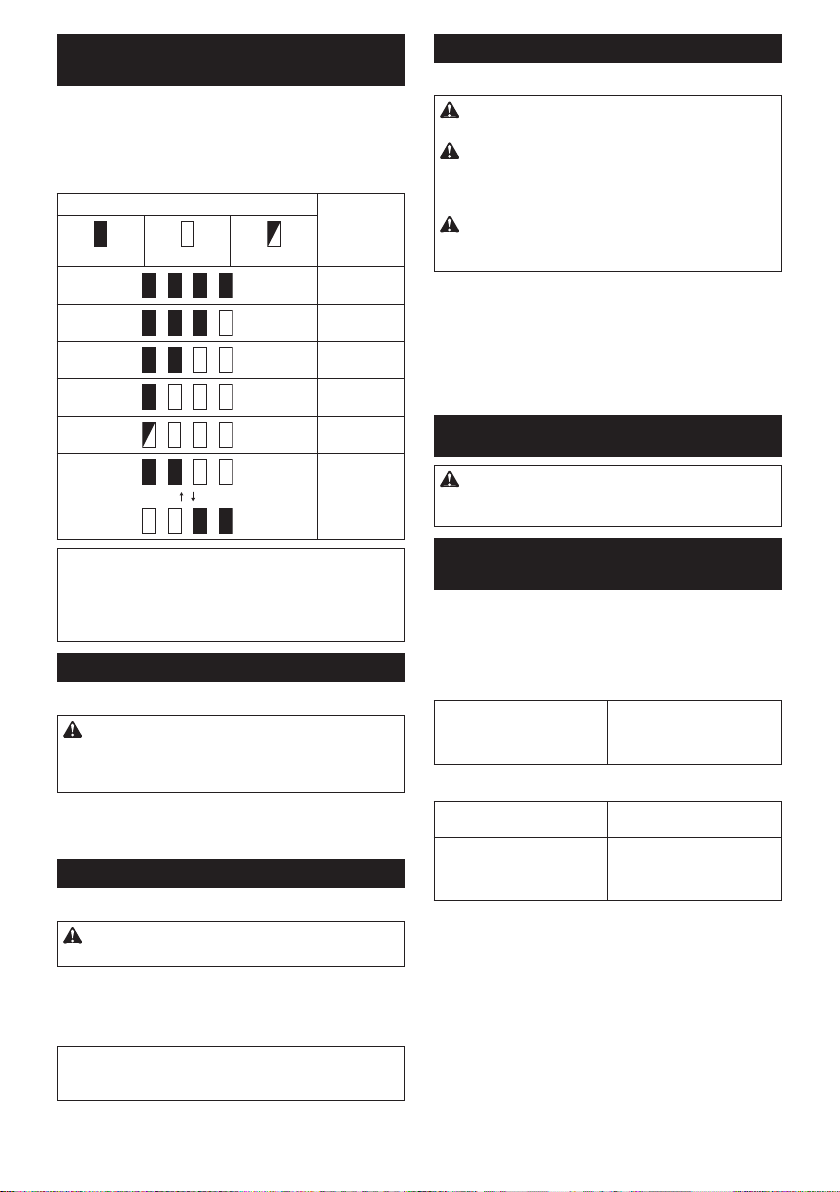

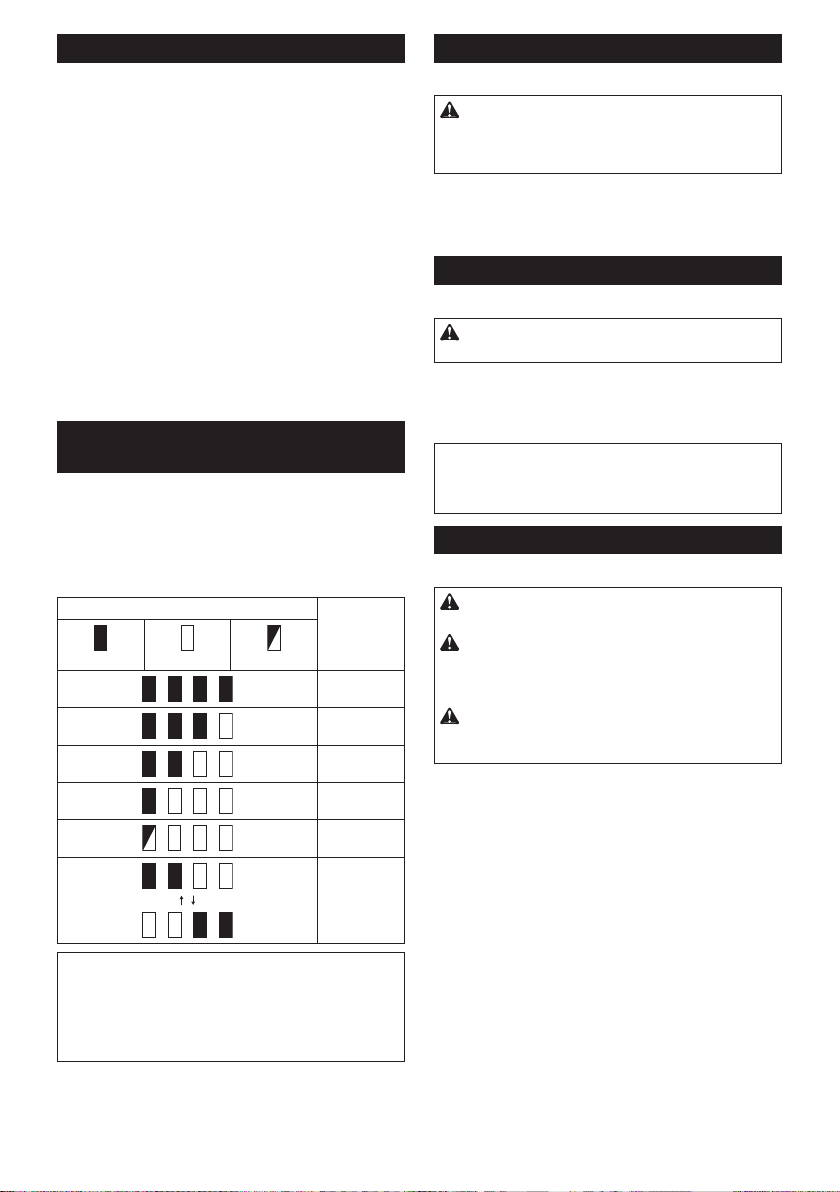

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
Fig.2: 1. Indicator lamps 2. Check button
-
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
malfunctioned.
NOTE: Depending on the conditions of use and the
NOTE:
Switch action
Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
trigger. Release the switch trigger to stop.
Lighting up the front lamp
Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
releasing the switch trigger.
NOTE:
the lamp. Be careful not to scratch the lens of lamp, or
Reversing switch action
Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
ASSEMBLY
CAUTION: Always be sure that the tool is
before carrying out any work on the tool.
Installing or removing driver bit/
socket bit
Fig.6
socket bit.
For tool with shallow driver bit hole
A=12mm
bit. Follow the procedure
For tool with deep driver bit hole
A=17mm
B=14mm
bits, follow the procedure 1.
A=12mm
bits, follow the procedure 2.
for installing the bit.
Procedure 1
For tool without one-touch type sleeve
Fig.7: 1. Driver bit 2. Sleeve
To install the driver bit, pull the sleeve in the direction of
the arrow and insert the driver bit into the sleeve as far
as it will go.
Then release the sleeve to secure the driver bit.
For tool with one-touch type sleeve
To install the driver bit, insert the driver bit into the
sleeve as far as it will go.
8ENGLISH
Procedure 2
Optional accessory
In addition to Procedure 1, insert the bit-piece into the
sleeve with its pointed end facing in.
Fig.8: 1. Driver bit 2. Bit-piece 3. Sleeve
To remove the driver bit, pull the sleeve in the direction
of the arrow and pull the driver bit out.
NOTE: If the driver bit is not inserted deep enough
into the sleeve, the sleeve will not return to its original
position and the driver bit will not be secured. In this
-
tions above.
NOTE:
the sleeve and insert it into the sleeve as far as it will
go.
NOTE: After inserting the driver bit, make sure that it
Installing hook
WARNING: Use the hanging/mounting parts
for their intended purposes only, e.g., hanging the
tool on a tool belt between jobs or work intervals.
WARNING: Be careful not to overload the
hook as too much force or irregular overburden
may cause damages to the tool resulting in per-
sonal injury.
CAUTION: When installing the hook, always
If not, the hook
CAUTION: Make sure to hang the tool
securely before releasing your hold.
Fig.9: 1. Groove 2. Hook 3. Screw
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Using hole
WARNING: Never use the hanging hole for
unintended purpose, for instance, tethering the
tool at high location.
-
Fig.10: 1. Hanging hole
Use the hanging hole at the bottom rear of the tool to
hang the tool on a wall using a hanging cord or similar
strings.
OPERATION
Fig.11
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between fas-
Proper fastening torque for standard bolt
2
1
N•m
(kgf•cm)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M16)
(M12)
(M10)
(M8)
M10
M8
2.0 3.04.01.0
1.2. Fastening torque
Proper fastening torque for high tensile bolt
2
1
N•m
(kgf•cm)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M16)
(M12)
(M10)
(M8)
M10
M8
2.0 3.04.01.0
1.2. Fastening torque
9ENGLISH
the tool on to start operation.
NOTICE: If you use a spare battery to continue
the operation, rest the tool at least 15 min.
NOTE: Use the proper bit for the head of the screw/
NOTE:
is not damaged.
NOTE: Hold the tool pointed straight at the screw.
NOTE:
-
check the torque with a torque wrench.
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
class of bolt are the same, the proper fasten-
-
ter of bolt.
• Even though the diameters of bolts are the
of bolt and the bolt length.
4. The manner of holding the tool or the material
torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
accessories or attachments might present a risk of
for its stated purpose.
-
Center.
• Driver bits
• Bit piece
• Hook
NOTE:
10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DTD156
Capacités de serrage Vis à machine M4 - M8
Boulon standard M5 - M14
Boulon à haute résistance M5 - M12
Vitesse à vide 0 - 2 500 min-1
Impacts par minute 0 - 3 000 min-1
Longueur totale 143 mm
Tension nominale 18 V CC
Poids net 1,3-1,6 kg
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
Batterie BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous
résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outil est conçu pour le vissage dans le bois, le métal
et le plastique.
Bruit
EN62841-2-2 :
pA
WA
NOTE : La ou les valeurs d’émission de bruit décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
Portez un serre-tête antibruit.
AVERTISSEMENT :
L’émission de bruit lors de
ou des valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT :
Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Vibrations
déterminée selon EN62841-2-2 :
Mode de travail : serrage avec impact de vis ou boulon
ne dépassant pas la capacité maximale de l’outil
h2
2
NOTE :
La ou les valeurs de vibration totales déclarées ont
été mesurées conformément à la méthode de test standard
et peuvent être utilisées pour comparer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
11 FRANÇAIS
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT :
Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
-
Consignes de sécurité pour le
1.
Tenez l’outil électrique par des surfaces de prise
cours de laquelle la vis ou le boulon peut entrer
Le contact de
exposées de l’outil et électrocuter l’opérateur.
2.
Ayez toujours une assise ferme sous vos pieds.
Veillez à ce que personne ne se trouve en dessous
de vous quand vous utilisez l’outil en hauteur.
3. Tenez votre outil fermement.
4. Portez un casque anti-bruit.
5. Ne touchez pas l’embout ou la pièce immédia-
tement après le fonctionnement. Ils peuvent
être extrêmement chauds et brûler votre peau.
6. Gardez les mains éloignées des pièces en
rotation.
7. Utilisez la ou les poignées auxiliaires, si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
8.
Tenez l’outil électrique par des surfaces de prise
de laquelle l’accessoire de coupe peut entrer
Le contact de
exposées de l’outil et électrocuter l’opérateur.
-
triques, de conduites d’eau, de conduites
de gaz, etc., présentant un risque s’ils sont
endommagés suite à l’utilisation de l’outil.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question.
La MAUVAISE UTILISATION de l’outil ou l’igno-
rance des consignes de sécurité indiquées
dans ce mode d’emploi peut entraîner de graves
blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2.
batterie. Cela pourrait entraîner un incendie, une
chaleur excessive ou une explosion.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
voire d’explosion.
4.
Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
Ne touchez les bornes avec aucun maté-
riau conducteur.
Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer
parfois des brûlures et même une panne.
6. Ne rangez ni n’utilisez l’outil et la batterie dans
un endroit où la température risque d’atteindre
ou de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
12 FRANÇAIS
8.
Abstenez-vous de clouer, couper, écraser,
jeter, laisser tomber la batterie, ou de la heurter
contre un objet dur. Cela pourrait entraîner un
incendie, une chaleur excessive ou une explosion.
N’utilisez pas la batterie si elle est endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Lors de la mise au rebut de la batterie, reti-
rez-la de l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les
L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée
de l’outil.
14. Pendant et après l’utilisation, la batterie peut
compris en cas de température relativement
basse. Manipulez les batteries chaudes avec
précaution.
15. Ne touchez pas la borne de l’outil immédiate-
ment après utilisation car elle peut être assez
chaude pour provoquer des brûlures.
16. Évitez que des copeaux, de la poussière ou
du sol adhèrent aux bornes, aux trous et aux
rainures de la batterie. Cela peut provoquer un
qui peut entraîner des brûlures ou des blessures.
17. À moins que l’outil prenne en charge un tel
usage, n’utilisez pas la batterie à proximité de
lignes électriques haute tension. Cela pourrait
ou la batterie.
18. Conservez la batterie hors de portée des
enfants.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Lorsque vous n’utilisez pas la batterie, reti-
rez-la de l’outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie. Si vous ne tenez pas fermement l’outil
et la batterie, ils peuvent vous glisser des mains, et
s’abîmer ou vous blesser.
Fig.1: 1. Indicateur rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pour mettre la batterie en place, alignez la languette de
la batterie avec la rainure du compartiment puis insérez
léger déclic indiquant qu’elle est bien en place. Si vous
pouvez voir l’indicateur rouge comme illustré sur la
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que l’indicateur rouge ne
soit plus visible. Sinon, elle pourrait tomber acciden-
tellement de l’outil, au risque de vous blesser ou de
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
13 FRANÇAIS
Système de protection de la batterie
-
rant de l’outil pour prolonger la durée de service de la
batterie.
L’outil s’arrêtera automatiquement en cours d’utilisation
si l’outil et/ou la batterie se trouve dans l’une ou l’autre
des situations suivantes :
Surcharge :
courant anormalement élevé.
provoqué la surcharge de l’outil. Puis rallumez l’outil
pour reprendre la tâche.
Si l’outil ne démarre pas, c’est que la batterie a sur-
de rallumer l’outil.
Faible tension de la batterie :
La capacité restante de la batterie est trop faible et
l’outil ne fonctionne pas. Le cas échéant, retirez et
rechargez la batterie.
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
Fig.2: 1. Témoins 2.
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
Anomalie
possible
de la batterie.
NOTE : Selon les conditions d’utilisation et la tem-
NOTE :
protection de la batterie.
Fig.3: 1. Gâchette
ATTENTION : Avant d’insérer la batterie dans
-
tionne bien et revient en position d’arrêt lorsque
La vitesse de l’outil augmente à mesure que l’on accroît
la pression exercée sur la gâchette. Pour l’arrêter,
relâchez la gâchette.
Allumage de la lampe avant
Fig.4: 1. Lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Enclenchez la gâchette pour allumer la lampe. La
lampe reste allumée tant que la gâchette est enclen-
avoir relâché la gâchette.
NOTE : Retirez la saleté sur la lentille de la lampe
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
Fig.5: 1. Levier de l’inverseur
ATTENTION :
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changez le sens de rotation avant l’arrêt de l’outil,
vous risquez de l’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
le sens de rotation. Enfoncez le levier de l’inverseur
du côté A pour une rotation dans le sens des aiguilles
d’une montre, ou du côté B pour une rotation dans le
sens inverse des aiguilles d’une montre.
La gâchette ne peut pas être enclenchée lorsque le
levier de l’inverseur se trouve en position neutre.
14 FRANÇAIS
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
Installation ou retrait de l’embout de
vissage/embout à douille
Fig.6
Utilisez exclusivement un embout de vissage/embout à
N’utilisez aucun autre embout de vissage/embout à douille.
A = 12 mm
Utilisez exclusivement ces
Porte-embout non requis.
A = 17 mm
B = 14 mm
d’embout de vissage, suivez
la procédure 1.
A = 12 mm
d’embout de vissage, suivez
porte-embout est requis pour
installer l’embout.
Procédure 1
Pour les outils sans manchon une pression
Fig.7: 1. Embout de vissage 2. Manchon
Pour installer l’embout de vissage, tirez le manchon dans le sens de
Pour les outils avec manchon une pression
Pour installer l’embout de vissage, introduisez-le à fond
dans le manchon.
Procédure 2
Accessoire en option
En plus de la Procédure 1, insérez le porte-embout dans
le manchon avec son bout pointu tourné vers l’intérieur.
Fig.8: 1. Embout de vissage 2. Porte-embout
3. Manchon
Pour retirer l’embout de vissage, tirez sur le manchon
NOTE : Si l’embout de vissage n’est pas inséré assez
profondément dans le manchon, celui-ci ne revient
pas à sa position d’origine et l’embout de vissage
nouveau l’embout conformément aux instructions
ci-dessus.
NOTE :
l’embout de vissage, tirez sur le manchon et insérez
l’embout à fond dans le manchon.
NOTE :-
sort du manchon.
Installation du crochet
AVERTISSEMENT : N’utilisez les pièces
-
quelles elles ont été conçues, par exemple, accro-
cher l’outil sur une ceinture à outils entre les
AVERTISSEMENT : Faites attention de ne
pas surcharger le crochet, car une force exces-
sive ou une surcharge irrégulière peut endomma-
ger l’outil et entraîner des blessures.
ATTENTION : Lorsque vous installez le cro-
vis. Sinon, le crochet pourrait se détacher de l’outil et
vous blesser.
ATTENTION : Assurez-vous de suspendre
emprise.
peut provoquer une chute et vous blesser.
Fig.9: 1. Rainure 2. Crochet 3. Vis
L’outil est équipé d’un crochet pratique qui permet
de l’accrocher temporairement. Ce crochet s’installe
d’un côté comme de l’autre de l’outil. Pour installer le
crochet, insérez-le dans une des rainures situées de
chaque côté du carter de l’outil, puis serrez-le avec une
vis. Pour l’enlever, desserrez la vis et retirez-le.
AVERTISSEMENT : N’utilisez jamais l’ori-
exemple, pour attacher l’outil sur un emplace-
ment élevé.
peut vous blesser vous ou des personnes autour ou
en dessous de vous.
Fig.10: 1.
mur à l’aide d’un cordon de suspension ou de cordes
similaires.
UTILISATION
Fig.11
Le couple de serrage correct peut varier en fonction du
-
15 FRANÇAIS
Couple de serrage correct pour boulon standard
2
1
N•m
(kgf•cm)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M16)
(M12)
(M10)
(M8)
M10
M8
2.0 3.04.01.0
1.2. Couple de
serrage
Couple de serrage correct pour boulon à haute
résistance
2
1
N•m
(kgf•cm)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M16)
(M12)
(M10)
(M8)
M10
M8
2.0 3.04.01.0
1.2. Couple de
serrage
Tenez votre outil fermement et placez la pointe de l’em-
bout de vissage dans la tête de la vis. Appliquez à l’outil
ne glisse pas hors de la vis et mettez le contact.
REMARQUE : Si vous utilisez une batterie de
secours pour continuer l’opération, laissez l’outil
reposer au moins 15 minutes.
NOTE : Utilisez l’embout qui convient à la tête de la
NOTE :
réglez soigneusement la pression sur la gâchette de
façon à ne pas endommager la vis.
NOTE : Tenez l’outil bien droit sur la vis.
NOTE : Si la force de choc est trop grande ou que
vous serrez la vis plus longtemps que le temps indi-
de vissage risque d’être soumise à une force trop
grande, d’être détruite, endommagée, etc. Avant de
pour connaître le temps de serrage qui convient à la
vis.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
déchargée, la tension tombe et le couple de ser-
rage diminue.
2. Embout de vissage ou embout à douille
L’utilisation d’un embout de vissage ou d’un
embout à douille de mauvaise dimension entraî-
nera une réduction du couple de serrage.
3. Boulon
-
gorie du boulon sont les mêmes, le couple
de serrage correct variera en fonction du
mêmes, le couple de serrage correct variera
catégorie du boulon et de la longueur du
boulon.
4.
5. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, l’inspection et le remplacement
des balais en carbone, ainsi que tout autre travail
rechange Makita.
16 FRANÇAIS
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
d’emploi. L’utilisation de tout autre accessoire ou
-
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Embouts de vissage
• Porte-embout
• Crochet
• Étui de transport en plastique
• Batterie et chargeur Makita d’origine
• Protecteur de la batterie
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
à l’autre.
17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: DTD156
Anzugskapazitäten Maschinenschraube M4 - M8
Standardschraube M5 - M14
HV-Schraube M5 - M12
Leerlaufdrehzahl 0 - 2.500 min-1
Schlagzahl pro Minute 0 - 3.000 min-1
Gesamtlänge 143 mm
Nennspannung 18 V Gleichstrom
Nettogewicht 1,3-1,6 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
angegeben.
Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
WARNUNG: Bei Verwendung irgend-
welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.
Vorgesehene Verwendung
Das Werkzeug ist für das Eindrehen von Schrauben in
EN62841-2-2:
pA
WA
HINWEIS:
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS:
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG:
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des
-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Schwingungen
Arbeitsmodus: Schlagschrauben von Befestigungsteilen
h2
2
18 DEUTSCH
HINWEIS:
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS:
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Die Vibrationsemission
des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell
je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Emissionswert(en)
abweichen.
WARNUNG:
Sicherheitsmaßnahmen zum Schutz des
-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Nur für europäische Länder
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch. Eine
Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
Sicherheitswarnungen für
Akku-Schlagschrauber
1. Halten Sie das Elektrowerkzeug nur an den
ausführen, bei denen die Gefahr besteht, dass
das Befestigungselement verborgene Kabel
kontaktiert.-
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
2. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
dass sich keine Personen darunter aufhalten.
3.
4. Tragen Sie Gehörschützer.
5. Berühren Sie den Einsatz oder das Werkstück
nicht unmittelbar nach dem Arbeitsvorgang.
Die Teile können sehr heiß sein und
Hautverbrennungen verursachen.
6.
7.
(sie) mit dem Werkzeug geliefert wurde(n).
verursachen.
8. Halten Sie das Elektrowerkzeug an den iso-
-
führen, bei denen die Gefahr besteht, dass
das Schneidwerkzeug verborgene Kabel
kontaktiert.-
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
Vergewissern Sie sich, dass keine Stromkabel,
Wasserrohre, Gasrohre usw. vorhanden sind,
Werkzeugs eine Gefahr darstellen können.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der
strikten Einhaltung der Sicherheitsregeln für das
vorliegende Produkt abhalten.
MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung kön-
nen schwere Verletzungen verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren
des Akkus. Es kann sonst zu einem Brand, über-
kommen.
19 DEUTSCH
3.
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
Material berührt werden.
Lagern Sie den Akku nicht in einem
Münzen usw.
Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern und benutzen Sie das Werkzeug
und den Akku nicht an Orten, an denen die
Temperatur 50 °C erreichen oder überschreiten
kann.
7. Versuchen Sie niemals, den Akku zu verbren-
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Unterlassen Sie Nageln, Schneiden,
Zerquetschen, Werfen, Fallenlassen des Akkus
oder Schlagen des Akkus mit einem harten
Gegenstand. Eine solche Handlung kann zu
einer Explosion führen.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch
Dritte oder Spediteure, müssen besondere
Anforderungen zu Verpackung und Etikettierung
beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11. Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem
sicheren Ort. Befolgen Sie die örtlichen
Vorschriften bezüglich der Entsorgung von
Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
13.
werden, muss der Akku vom Werkzeug ent-
fernt werden.
14. Bei und nach dem Gebrauch kann der Akku
heiß werden, was Verbrennungen oder
Niedertemperaturverbrennungen verursachen
kann. Beachten Sie die Handhabung von hei-
ßen Akkus.
15. Berühren Sie nicht den Anschlusskontakt
des Werkzeugs unmittelbar nach dem
Gebrauch, da er heiß genug werden kann, um
Verbrennungen zu verursachen.
16. Achten Sie darauf, dass sich keine
Anschlusskontakten, Löchern und Nuten des
Akkus absetzen. Es könnte sonst zu Erhitzung,
Brandauslösung, Bersten und Funktionsstörungen
des Werkzeugs oder des Akkus kommen, was zu
Verbrennungen oder Personenschäden führen
kann.
17.
einer Hochspannungs-Stromleitung nicht
unterstützt, benutzen Sie den Akku nicht in
Dies kann zu einer Funktionsstörung oder
Betriebsstörung des Werkzeugs oder des Akkus
führen.
18. Halten Sie die Batterie von Kindern fern.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen
5. Der Akku muss geladen werden, wenn er lange
wird.
20 DEUTSCH
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass
das Werkzeug ausgeschaltet und der Akku abge-
nommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT:
Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT: Halten Sie das Werkzeug und
den Akku beim Anbringen oder Abnehmen
des Akkus sicher fest. Wenn Sie das Werkzeug
und den Akku nicht sicher festhalten, können
sie Ihnen aus der Hand rutschen, was zu einer
Beschädigung des Werkzeugs und des Akkus und zu
Abb.1: 1. Rote Anzeige 2.3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug
Akkus verschieben.
Richten Sie zum Anbringen des Akkus dessen
Führungsfeder auf die Nut im Gehäuse aus, und schie-
ben Sie den Akku hinein. Schieben Sie ihn vollständig
die rote Anzeige sehen können, wie in der Abbildung
gezeigt, ist der Akku nicht vollständig verriegelt.
VORSICHT:
Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist. Anderenfalls kann er aus dem Werkzeug her-
ausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie
Gewaltanwendung beim Anbringen des Akkus.
Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Akku-Schutzsystem
-
automatisch ab, um die Akku-Lebensdauer zu verlängern.
Das Werkzeug schaltet sich während des Betriebs
automatisch ab, wenn Werkzeug und/oder Akku einer
der folgenden Bedingungen unterliegen:
Überlastung:
Das Werkzeug wird auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt.
Schalten Sie in dieser Situation das Werkzeug aus,
und brechen Sie die Arbeit ab, die eine Überlastung
des Werkzeugs verursacht hat. Schalten Sie dann das
Werkzeug wieder ein, um neu zu starten.
Falls das Werkzeug nicht startet, ist der Akku überhitzt.
Lassen Sie den Akku in dieser Situation abkühlen,
bevor Sie das Werkzeug wieder einschalten.
Niedrige Akkuspannung:
Die Akku-Restkapazität ist zu niedrig, und das
Werkzeug funktioniert nicht. Nehmen Sie in dieser
Situation den Akku ab, und laden Sie ihn auf.
Nur für Akkus mit Anzeige
Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-
Restkapazität anzuzeigen. Die Anzeigelampen leuchten
wenige Sekunden lang auf.
Anzeigelampen
Erleuchtet Aus Blinkend
75% bis
100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.
HINWEIS:
Abhängig von den Benutzungsbedingungen
und der Umgebungstemperatur kann die Anzeige
HINWEIS:
Schalterfunktion
Abb.3: 1. Ein-Aus-Schalter
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Drücken Sie zum Einschalten des Werkzeugs einfach
den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch
verstärkte Druckausübung auf den Ein-Aus-Schalter.
Lassen Sie den Ein-Aus-Schalter zum Anhalten los.
Einschalten der Frontlampe
Abb.4: 1. Lampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe einzu-
schalten. Die Lampe bleibt erleuchtet, solange der Ein-Aus-
Schalter gedrückt gehalten wird. Die Lampe erlischt ungefähr
10 Sekunden nach dem Loslassen des Ein-Aus-Schalters.
HINWEIS: Wischen Sie Schmutz auf der
Lampenlinse mit einem trockenen Tuch ab. Achten
Sie sorgfältig darauf, dass Sie die Lampenlinse nicht
verkratzen, weil sich sonst die Lichtstärke verringert.
This manual suits for next models
2
Table of contents
Languages:
Other Makita Impact Driver manuals
Makita
Makita 6990D User manual
Makita
Makita 6980FD User manual
Makita
Makita DTD152ZJ User manual
Makita
Makita DTDA040 Series User manual
Makita
Makita TD0100 User manual
Makita
Makita 6905B User manual
Makita
Makita 6935FDWDE User manual
Makita
Makita tw0250 Manual
Makita
Makita 6936FD Manual
Makita
Makita BTL060 User manual
Makita
Makita BTW253 User manual
Makita
Makita XLT01 User manual
Makita
Makita TW0350 Quick start guide
Makita
Makita TD111D User manual
Makita
Makita 6905H Quick start guide
Makita
Makita TW1000 User manual
Makita
Makita TD112DZ User manual
Makita
Makita TD0101 User manual
Makita
Makita DTDA040 Series User manual
Makita
Makita 6906 User manual
