ENGLISH (Original instructions)

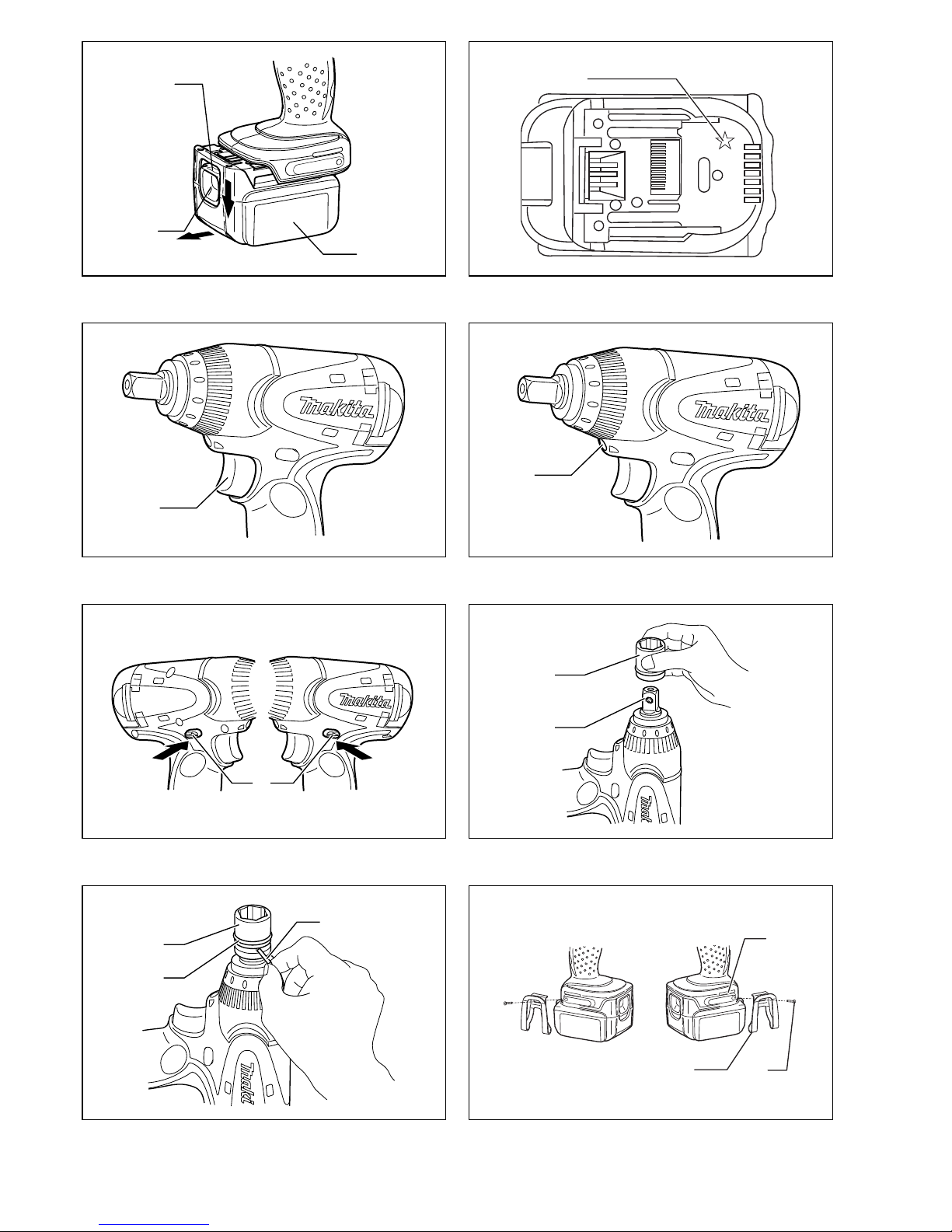

Explanation of general view
1 Red indicator
2 Button
3 Battery cartridge
4 Star marking
5 Switch trigger
6 Lamp
7 Reversing switch lever
8Socket
9Anvil
10 Pin
11 O-ring
12 Hook
13 Screw
14 Groove
15 Standard bolt
16 Fastening torque
17 Proper fastening torque
18 Fastening time
19 High tensile bolt
20 Limit mark
21 Rear cover
22 Screws
23 Spring
24 Arm
25 Recessed part
26 Carbon brush cap
27 Hole
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
ENE036-1
Intended use
The tool is intended for fastening bolts and nuts.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future reference.
GEB049-2
CORDLESS IMPACT WRENCH SAFETY
WARNINGS
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the fas-
tener may contact hidden wiring. Fasteners con-
tacting a “live” wire may make exposed metal parts
of the power tool “live” and could give the operator
an electric shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
ENC007-7
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
Model BTW152
Capacities Standard bolt M12 – M16
High tensile bolt M8 – M12
Square drive 12.7 mm
No load speed (min–1) 0–2,400
Impacts per minute 0 – 3,200
Max. fastening torque 200 N•m
Overall length 158 mm
Net weight 1.5 kg
Rated voltage D.C. 14.4 V

6
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before installing or removing
of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red indicator
on the upper side of the button, it is not locked com-
pletely. Install it fully until the red indicator cannot be
seen. If not, it may accidentally fall out of the tool, caus-
ing injury to you or someone around you.
• Do not use force when installing the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system (Lithium-ion battery
with star marking) (Fig. 2)
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to
become overloaded. Then pull the switch trigger
again to restart.
If the tool does not start, the battery is overheated.
In this situation, let the battery cool before pulling the
switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and the
tool will not operate. In this situation, remove and
recharge the battery.
Switch action (Fig. 3)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp (Fig. 4)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 – 15 seconds after
the switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 5)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.

7
Installing or removing socket
1. For socket without O-ring and pin (Fig. 6)
To install the socket, push it onto the anvil of the tool
until it locks into place.
To remove the socket, simply pull it off.
2. For socket with O-ring and pin (Fig. 7)
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto
the anvil of the tool so that the hole in the socket is
aligned with the hole in the anvil. Insert the pin
through the hole in the socket and anvil. Then return
the O-ring to the original position in the socket
groove to retain the pin. To remove the socket, follow
the installation procedures in reverse.
Hook (Fig. 8)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool hous-
ing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red indicator on the
upper side of the button, it is not locked completely.
Insert it fully until the red indicator cannot be seen. If
not, it may accidentally fall out of the tool, causing
injury to you or someone around you.
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time. (Fig. 9)
The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figures.
(Fig. 10 & 11)
NOTE:
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the bolt/nut or
socket. Before starting your job, always perform a test
operation to determine the proper fastening time for
your bolt or nut.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery cartridge.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of the bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes. (Fig. 12)
Use a screwdriver to remove two screws then remove the
rear cover. (Fig. 13)
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screw-
driver of slender shaft or the like. (Fig. 14)
Use pliers to remove the carbon brush caps of the car-
bon brushes. Take out the worn carbon brushes, insert
the new ones and replace the carbon brush caps in
reverse. (Fig. 15 & 16)
Make sure that the carbon brush cap have fit into the
holes in brush holders securely.
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Sockets
• Extension bar
•Universaljoint
• Bit adapter
• Various type of Makita genuine batteries and chargers
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.

8
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 91 dB (A)
Sound power level (LWA): 102 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah): 8.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: Cordless Impact Wrench
Model No./ Type: BTW152
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

9
FRANÇAIS (Instructions originales)
Descriptif
1 Témoin rouge
2Bouton
3 Batterie
4 Marque étoilée
5 Gâchette
6 Lampe
7 Inverseur
8 Douille
9 Piton
10 Tige
11 Joint torique
12 Crochet
13 Vis
14 Rainure
15 Boulon standard
16 Couple de serrage
17 Couple de serrage correct
18 Temps de serrage
19 Boulon à haute résistance
20 Repère d’usure
21 Couvercle arrière
22 Vis
23 Ressort
24 Bras
25 Partie encastrée
26 Bouchon de porte-charbon
27 Orifice
SPÉCIFICATIONS
• Étant donné l’évolution constante du programme de
recherche et développement, les spécifications conte-
nues dans ce manuel sont susceptibles de changer
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
ENE036-1
Utilisations
L’outil est conçu pour la fixation des boulons et des
écrous.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB049-2
CONSIGNES DE SÉCURITÉ POUR
BOULONNEUSE SANS FIL
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle la visseuse peut
entrer en contact avec des fils cachés. Le contact
avec un fil sous tension mettra les parties métalli-
ques exposées de la visseuse sous tension, causant
ainsi un choc électrique chez l’utilisateur.
2. Portez des protections anti-bruit.
3. Veillez à ce que la prise ne soit pas usée, fissu-
rée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Veillez toujours à avoir une bonne assise.
Assurez-vous qu’il n’y a personne dessous
quand vous utilisez l’outil dans des endroits éle-
vés.
6. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions peut
entraîner une blessure grave.
Modèle BTW152
Capacités Boulon standard M12 – M16
Boulon à haute résistance M8 – M12
Tournevis carré 12,7 mm
Vitesse à vide (min–1) 0–2400
Percussions par minute 0 – 3 200
Couple de serrage maxi 200 N•m
Longueur hors tout 158 mm
Poids net 1,5 kg
Tension nominale 14,4 V CC

10
ENC007-7
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la batte-
rie.
9. N’utilisez pas une batterie abîmée.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie tous les six mois si elle reste
inutilisée pendant une période prolongée.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation et retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’installer ou
de retirer la batterie.
• Pour retirer la batterie, faites-la glisser de l’outil tout en
faisant glisser le bouton à l’avant de la batterie.
• Pour installer la batterie, alignez la languette de la bat-
terie avec la rainure située dans le carter, puis faites-la
glisser en place. Insérez-la toujours à fond, jusqu’à ce
qu’un léger déclic se fasse entendre. Si le témoin rouge
est visible sur la face supérieure du bouton, cela signi-
fie que la batterie n’est pas parfaitement verrouillée.
Installez-la à fond, jusqu’à ce que le témoin rouge ne
soit plus visible. Sinon, elle pourrait tomber accidentel-
lement de l’outil, au risque de vous blesser ou de bles-
ser quelqu’un se trouvant près de vous.
• N’appliquez pas une force excessive lors de l’installa-
tion de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Dispositif de protection de la batterie (batterie au
lithium-ion avec marque étoilée) (Fig. 2)
Les batteries au lithium-ion avec une marque étoilée sont
dotées d’un dispositif de protection. Ce dispositif coupe
automatiquement l’alimentation de l’outil pour prolonger
la durée de service de la batterie.
Si l’outil et/ou la batterie se trouve dans l’une ou l’autre
des situations suivantes, l’outil cessera automatiquement
de fonctionner.
• Surchargé :
L’outil est utilisé de manière telle qu’il consomme un
courant anormalement élevé.
Il faut alors libérer la gâchette de l’outil et cesser
l’application qui cause la surcharge. Tirez ensuite de
nouveau sur la gâchette pour redémarrer.
Si l’outil ne démarre pas, cela signifie que la batterie
est trop chaude. Il faut alors laisser refroidir la batte-
rie avant de tirer de nouveau sur la gâchette.
• Faible tension de la batterie :
La charge restante de la batterie étant trop faible,
l’outil ne fonctionne pas. Il faut alors retirer la batte-
rie et la recharger.
Interrupteur (Fig. 3)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle
revient sur la position “OFF” quand vous la relâchez.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous aug-
mentez la pression sur la gâchette. Pour arrêter l’outil,
relâchez la gâchette.
Allumage de la lampe avant (Fig. 4)
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue.
Lorsque vous relâchez la gâchette, la lumière s’éteint
d’elle-même au bout de 10 à 15 secondes.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.

11
Interrupteur d’action inverse (Fig. 5)
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che.
Lorsque l’inverseur est à la position neutre, il n’est pas
possible d’actionner la gâchette.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant que l’outil ne
soit complètement arrêté.
• Lorsque vous ne vous servez pas de l’outil, mettez tou-
jours l’inverseur sur la position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille
1. Pour douille sans joint torique et tige (Fig. 6)
Pour installer la douille, enfoncez-la dans le piton de
l’outil jusqu’à ce qu’elle se verrouille en place.
Tirez simplement sur la douille pour la retirer.
2. Pour douille avec joint torique et tige (Fig. 7)
Retirez le joint torique de la rainure de la douille et
retirez la tige de la douille. Insérez la douille dans le
piton de l’outil de façon que l’orifice de la douille soit
aligné sur l’orifice du piton. Insérez la tige dans l’ori-
fice de la douille et dans celui du piton. Puis, rame-
nez le joint torique à sa position d’origine dans la
rainure de la douille pour verrouiller la tige. Pour reti-
rer la douille, procédez dans l’ordre inverse de l’ins-
tallation.
Crochet (Fig. 8)
Le crochet est pratique pour accrocher temporairement
l’outil. Il s’installe d’un côté comme de l’autre de l’outil.
Pour installer le crochet, insérez-le dans une rainure du
carter de l’outil, d’un côté ou de l’autre, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis puis enlevez
le crochet.
FONCTIONNEMENT
ATTENTION :
• Insérez toujours la batterie à fond, jusqu’à ce qu’elle se
verrouille en place. Si le témoin rouge est visible sur la
face supérieure du bouton, cela signifie qu’elle n’est
pas parfaitement verrouillée. Insérez-la à fond, jusqu’à
ce que le témoin rouge ne soit plus visible. Sinon elle
risquera de tomber accidentellement de l’outil, ce qui
comporte un risque de blessure pour vous et pour les
personnes se trouvant près de vous.
Tenez l’outil fermement et placez la douille sur le boulon
ou sur l’écrou. Mettez l’outil en marche et serrez pendant
le temps de serrage voulu. (Fig. 9)
Le couple de serrage correct peut varier en fonction du
type ou de la dimension du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage et
le temps de serrage est donné à la figure. (Fig. 10 et 11)
NOTE :
• Tenez l’outil de sorte qu’il pointe bien droit vers le bou-
lon ou l’écrou.
• Un couple de serrage excessif risquerait d’endomma-
ger le boulon, l’écrou ou la douille. Avant de commen-
cer votre travail, effectuez toujours un test de
fonctionnement pour connaître le couple de serrage
approprié pour le boulon ou l’écrou.
• Si l’outil fonctionne de façon continue jusqu’à ce que la
batterie soit complètement déchargée, laissez l’outil
reposer pendant 15 minutes avant de recommencer
avec une batterie fraîchement rechargée.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombera et le couple de ser-
rage sera réduit.
2. Douille
• L’utilisation d’une douille de mauvaise dimension
entraînera une réduction du couple de serrage.
• Une douille usée (usure sur l’extrémité hexagonale
ou l’extrémité carrée) entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage
variera en fonction du boulon.
• Même si les diamètres de boulon sont les mêmes,
le couple de serrage variera en fonction du coeffi-
cient de couple, de la catégorie du boulon et de la
longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit quelque peu la force de serrage de la
boulonneuse. Compenser en serrant plus long-
temps.
5. Le couple de serrage est affecté par la façon dont
vous tenez l’outil ou la pièce, ou par la position de
vissage.
6. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Remplacement des charbons
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques. (Fig. 12)

12
Utilisez un tournevis pour retirer les deux vis, puis retirez
le couvercle arrière. (Fig. 13)
Soulevez le bras du ressort puis placez-le dans la partie
encastrée du carter à l’aide d’un tournevis à tête fendue
et à tige mince, ou d’un objet similaire. (Fig. 14)
Utilisez des pinces pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez les neufs et
fixez les bouchons de porte-charbon. (Fig. 15 et 16)
Assurez-vous que les bouchons de porte-charbon sont
bien insérés dans les orifices des porte-charbons.
Remettez en place le couvercle arrière et serrez ferme-
ment les deux vis.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, autres travaux d’entretien et réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Douille
• Barre de rallonge
• Joint universel
• Adaptateur d’embout
• Les divers types de batteries et chargeurs Makita
authentiques
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 91 dB (A)
Niveau de puissance sonore (LWA) : 102 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : serrage avec impact de vis ne
dépassant pas la capacité maximale de l’outil
Émission de vibrations (ah) : 8,0 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-15
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant respons-
able, déclare que la ou les machines suivantes :
Désignation de la machine : Boulonneuse sans Fil
N° de modèle / Type : BTW152
sont produites en série et
sont conformes aux Directives européennes suivan-
tes :2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Angleterre
30.1.2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

13
DEUTSCH (Originale Anleitungen)
Übersicht
1 Rote Anzeige
2 Knopf
3Akku
4 Sternsymbol
5 Ein-Aus-Schalter
6 Lampe
7 Drehrichtungsumschalter
8 Steckschlüsseleinsatz
9 Antriebsvierkant
10 Stift
11 O-Ring
12 Haken
13 Schraube
14 Führungsnut
15 Standardschraube
16 Anzugsmoment
17 Korrektes Anzugsmoment
18 Anzugszeit
19 HV-Schraube
20 Verschleißgrenze
21 Rückabdeckung
22 Schrauben
23 Feder
24 Arm
25 Vertiefung
26 Kohlebürstenkappe
27 Loch
TECHNISCHE DATEN
• Im Zuge der Entwicklung und des technischen Fort-
schritts behalten wir uns das Recht vor, Änderungen an
den technischen Daten ohne Vorankündigung vorzu-
nehmen.
• Die technischen Daten und der Blockakku können von
Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
ENE036-1
Vorgesehene Verwendung
Die Maschine ist für das Anziehen von Schrauben und
Muttern vorgesehen.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB049-2
SICHERHEITSWARNUNGEN FÜR AKKU-
SCHLAGSCHRAUBER
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Befestigungselement verborgene Kabel. Bei Kon-
takt mit einem Strom führenden Kabel können die
freiliegenden Metallteile des Elektrowerkzeugs
ebenfalls Strom führend werden, so dass der Benut-
zer einen elektrischen Schlag erleiden kann.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
4. Halten Sie die Maschine mit festem Griff.
5. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
6. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE ANLEITUNG GUT AUF.
Modell BTW152
Arbeitsleistung Standardschraube M12 – M16
HV-Schraube M8–M12
Vierkantantrieb 12,7 mm
Leerlaufdrehzahl (min–1) 0–2400
Schlagzahl pro Minute 0 – 3 200
Max. Anzugsmoment 200 N•m
Gesamtlänge 158 mm
Nettogewicht 1,5 kg
Nennspannung DC 14,4 V

14
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
ENC007-7
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Laden Sie den Akku bei längerer Nichtbenutzung
alle sechs Monate nach.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Schieben Sie den Akku zum Abnehmen von der
Maschine ab, während Sie den Knopf an der Vorder-
seite des Akkus drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Werkzeuggehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Falls die rote Anzeige an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht vollständig ver-
riegelt. Schieben Sie ihn bis zum Anschlag ein, bis die
rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann
er aus der Maschine herausfallen und Sie oder umste-
hende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Akku-Schutzsystem (Lithium-Ionen-Akku mit
Sternsymbol) (Abb. 2)
Lithium-Ionen-Akkus mit Sternsymbol sind mit einem
Schutzsystem ausgestattet. Dieses System schaltet die
Stromversorgung der Maschine automatisch ab, um die
Akku-Lebensdauer zu verlängern.
Die Maschine schaltet sich während des Betriebs auto-
matisch ab, wenn Maschine und/oder Akku einer der fol-
genden Bedingungen unterliegen:
• Überlastung:
Die Maschine wird auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt.
Lassen Sie in dieser Situation den Ein-Aus-Schalter
der Maschine los, und brechen Sie die Arbeit ab, die
eine Überlastung der Maschine verursacht hat.
Betätigen Sie dann den Ein-Aus-Schalter erneut, um
die Maschine wieder zu starten.
Falls die Maschine nicht startet, ist der Akku über-
hitzt. Lassen Sie den Akku in dieser Situation abküh-
len, bevor Sie den Ein-Aus-Schalter erneut
betätigen.
• Niedrige Akkuspannung:
Die Akku-Restkapazität ist zu niedrig, und die
Maschine funktioniert nicht. Nehmen Sie in dieser
Situation den Akku ab, und laden Sie ihn auf.
Schalterbedienung (Abb. 3)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Ein-Aus-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Ein-Aus-Schalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten den Ein-Aus-Schalter loslassen.

15
Einschalten der Frontlampe (Abb.4)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der Ein-
Aus-Schalter gedrückt gehalten wird.
Die Lampe erlischt automatisch 10 – 15 Sekunden nach
dem Loslassen des Ein-Aus-Schalters.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalter (Abb. 5)
Mit dem Drehrichtungsumschalter kann die Drehrichtung
verändert werden. Für Rechtslauf drücken Sie auf die
Seite A des Drehrichtungsumschalters, für Linkslauf auf
die Seite B.
In Neutralstellung des Drehrichtungsumschalters kann
der Ein-Aus-Schalter verriegelt werden.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter bei Nichtge-
brauch der Maschine stets auf die Neutralstellung.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausgeschal-
tet und der Akku abgenommen ist.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüssel-
einsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein fal-
sches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter.
Montage und Demontage des
Steckschlüsseleinsatzes
1. Für Steckschlüsseleinsatz ohne O-Ring und Stift
(Abb. 6)
Zum Montieren des Steckschlüsseleinsatzes auf
den Antriebsvierkant der Maschine schieben, bis es
einrastet.
Zum Demontieren des Steckschlüsseleinsatzes ein-
fach abziehen.
2. Für Steckschlüsseleinsatz mit O-Ring und Stift
(Abb. 7)
Den O-Ring aus der Nut im Steckschlüsseleinsatz
entfernen, und den Stift aus dem Steckschlüsselein-
satz herausziehen. Den Steckschlüsseleinsatz so in
den Antriebsvierkant der Maschine einsetzen, dass
die Bohrung im Steckschlüsseleinsatz auf die Boh-
rung im Antriebsvierkant ausgerichtet ist. Den Stift
durch die Bohrung in Steckschlüsseleinsatz und
Antriebsvierkant einführen. Dann den O-Ring wieder
in die Nut des Steckschlüsseleinsatzes einsetzen,
um den Stift zu arretieren. Zum Demontieren des
Steckschlüsseleinsatzes ist das Montageverfahren
umgekehrt anzuwenden.
Haken (Abb. 8)
Der Haken ist praktisch, um die Maschine vorüberge-
hend aufzuhängen. Der Haken kann auf beiden Seiten
der Maschine angebracht werden.
Um den Haken anzubringen, führen Sie ihn in die Nut
entweder auf der linken oder rechten Seite des Maschi-
negehäuses ein, und sichern Sie ihn dann mit einer
Schraube. Um den Haken zu entfernen, lösen Sie die
Schraube, und nehmen Sie dann den Haken heraus.
BETRIEB
VORSICHT:
• Führen Sie den Akku immer vollständig ein, bis er ein-
rastet. Falls die rote Anzeige an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht vollständig ver-
riegelt. Schieben Sie ihn bis zum Anschlag ein, bis die
rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann
er aus der Maschine herausfallen und Sie oder umste-
hende Personen verletzen.
Halten Sie die Maschine mit festem Griff, und setzen Sie
den Steckschlüsseleinsatz auf die Schraube oder Mutter.
Schalten Sie die Maschine ein, und ziehen Sie das Befe-
stigungselement für die korrekte Anzugszeit an. (Abb. 9)
Das korrekte Anzugsmoment hängt u.a. von der Art oder
Größe der Schrauben oder der Art der zu verschrauben-
den Materialien ab. Der Zusammenhang zwischen
Anzugsmoment und Anzugszeit ist aus den Diagrammen
ersichtlich. (Abb. 10 u. 11)
HINWEIS:
• Halten Sie die Maschine gerade auf die Schraube oder
Mutter gerichtet.
• Ein zu hohes Anzugsmoment kann zu einer Beschädi-
gung der Schraube/Mutter oder des Steckschlüssels
führen. Führen Sie vor Arbeitsbeginn stets eine Probe-
verschraubung durch, um die geeignete Anzugszeit für
die jeweilige Schraube oder Mutter zu ermitteln.
• Wenn die Maschine im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus verwendet wurde, lassen
Sie die Maschine vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang abkühlen.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem
Drehmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Steckschlüsseleinsatz
• Die Verwendung eines Steckschlüsseleinsatzes
der falschen Größe bewirkt eine Verringerung des
Anzugsmoments.

16
• Ein abgenutzter Steckschlüsseleinsatz (Verschleiß
am Sechskant- oder Vierkantende) verursacht
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das
Anzugsmoment je nach dem Durchmesser der
Schraube.
• Selbst wenn Schrauben den gleichen Durchmes-
ser haben, ist das korrekte Anzugsmoment je nach
Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Durch den Gebrauch des Gelenkaufsatzes oder des
Verlängerungsstücks verringert sich die Anzugslei-
stung des Schlagschraubers etwas. Kompensieren
Sie diesen Effekt durch eine etwas längere Anzugs-
zeit.
5. Die Art und Weise, wie die Maschine oder das Mate-
rial der Verschraubungsposition gehalten wird,
beeinflusst das Anzugsmoment.
6. Der Betrieb der Maschine mit einer niedrigen Dreh-
zahl hat eine Reduzierung des Anzugsmoments zur
Folge.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von
Inspektions- oder Wartungsarbeiten stets, dass die
Maschine ausgeschaltet und der Akku abgenommen
ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Kohlebürsten wechseln
Wenn sie bis zur Verschleißgrenze abgenutzt sind, müs-
sen sie erneuert werden. Halten Sie die Kohlebürsten
stets sauber, damit sie ungehindert in den Haltern gleiten
können. Beide Kohlebürsten sollten gleichzeitig erneuert
werden. Verwenden Sie nur identische Kohlebürsten.
(Abb. 12)
Drehen Sie die Schrauben mit einem Schraubendreher
heraus, und nehmen Sie dann die Rückabdeckung ab.
(Abb. 13)
Heben Sie den Arm der Feder an, und setzen Sie ihn
dann mithilfe eines Schlitzschraubendrehers mit schlan-
kem Schaft oder dergleichen in die Aussparung des
Gehäuses ein. (Abb. 14)
Entfernen Sie die Kohlebürstenkappe mit einer Zange.
Nehmen Sie die abgenutzten Kohlebürsten heraus, set-
zen Sie die neuen ein, und bringen Sie die Kappen
umgekehrt wieder an. (Abb. 15 u. 16)
Vergewissern Sie sich, dass die Kohlebürstenkappe ein-
wandfrei in den Löchern der Bürstenhalter sitzt.
Bringen Sie die Rückabdeckung wieder an, und ziehen
Sie die zwei Schrauben fest an.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Kundendienstzentren unter ausschließlicher Verwendung
von Makita-Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Steckschlüsseleinsatz
• Verlängerungsstück
• Gebrauch des Gelenkaufsatzes
• Einsatzadapter
• Verschiedene Original-Makita-Akkus und -Ladegeräte
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 91 dB (A)
Schalleistungspegel (LWA): 102 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagschrauben von
Befestigungsteilen der maximalen Kapazität der
Maschine
Vibrationsemission (ah): 8,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).

17
ENH101-15
Nur für europäische Länder
EG-Übereinstimmungserklärung
Wir, die Firma Makita als verantwortlicher Hersteller,
erklären, dass die folgende(n) Makita-Maschine(n):
Bezeichnung der Maschine: Akku-Schlagschrauber
Modell-Nr./ Typ: BTW152
der Serienproduktion entstammen und
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
und gemäß den folgenden Standards oder standardisier-
ten Dokumenten hergestellt werden:
EN60745
Die technische Dokumentation befindet sich im Bestand
unserer autorisierten Vertretung in Europa, nämlich:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoyasu Kat o
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

18
ITALIANO (Istruzioni originali)
Visione generale
1 Indicatore rosso
2Bottone
3 Cartuccia batteria
4 Marchio di stella
5 Interruttore
6 Lampadina
7 Interruttore di inversione
8Presa
9 Incudine
10 Perno
11 Anello ad O
12 Gancio
13 Vite
14 Scanalatura
15 Bullone standard
16 Coppia di serraggio
17 Coppia di serraggio corretta
18 Tempo di serraggio
19 Bullone ad alta resistenza a
trazione
20 Segno limite
21 Coperchio posteriore
22 Viti
23 Molla
24 Braccio
25 Parte incassata
26 Tappo spazzole di carbone
27 Foro
DATI TECNICI
• Questi dati sono soggetti a modifiche senza avviso a
causa del nostro programma di ricerca e sviluppo conti-
nui.
• I dati tecnici e la cartuccia batteria potrebbero differire
da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/
2003
ENE036-1
Utilizzo previsto
L’utensile è progettato per il serraggio dei bulloni e dadi.
GEA010-1
Avvertimenti generali per la sicurezza dell’utensile
elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB049-2
AVVERTIMENTI PER LA SICUREZZA DELLA
AVVITATRICE AD IMPULSO A BATTERIA
1. Tenere l’utensile per le superfici isolate quando
si esegue una operazione in cui i dispositivi di
chiusura potrebbero fare contatto con fili elet-
trici nascosti. I dispositivi di chiusura che fanno
contatto con un filo elettrico “sotto tensione” potreb-
bero mettere “sotto tensione” le parti metalliche
esposte dell’utensile dando una scossa elettrica
all’operatore.
2. Indossare una cuffia o auricolari afonizzanti per
proteggere l’udito.
3. Prima dell’installazione, controllare con cura che
la presa non presenti segni di usura, crepe o
danni.
4. Tenere saldamente l’utensile.
5. Accertarsi sempre di avere i piedi saldamente
appoggiati.
Accertarsi che sotto non ci sia nessuno quando
si usa l’utensile in un posto alto.
6. La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Con-
trollare la coppia con una chiave torsiometrica.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
ENC007-7
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER LA CARTUCCIA DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
Modello BTW152
Capacità Bullone standard M12 – M16
Bullone ad alta resistenza a trazione M8 – M12
Trasmissione quadra 12,7 mm
Velocità a vuoto (min–1) 0–2.400
Numero colpi/min. 0 – 3.200
Coppia di serraggio max. 200 N•m
Lunghezza totale 158 mm
Peso netto 1,5 kg
Tensione nominale C.c. 14,4 V

19
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
6. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
7. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
8. Fare attenzione a non lasciar cadere o a colpire
la batteria.
9. Non usare una batteria danneggiata.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria una volta ogni
sei mesi se non si intende usarla per un lungo
periodo di tempo.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione o rimozione della cartuccia batteria
(Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, ritirarla dall’utensile
spingendo il bottone sulla parte anteriore della cartuc-
cia batteria.
• Per installare la cartuccia batteria, allineare l’appendice
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e inserirla in posizione. Inserirla sempre com-
pletamente finché non si blocca con un piccolo scatto.
Se si vede l’indicatore rosso sulla parte superiore del
bottone, vuol dire che non è bloccata completamente.
Installarla completamente finché non si vede più l’indi-
catore rosso. In caso contrario, potrebbe cadere
dall’utensile con pericolo di ferite per l’operatore o per
chi gli è vicino.
• Per installare la cartuccia batteria non bisogna usare
forza. Se la cartuccia batteria non entra facilmente,
vuol dire che non viene inserita correttamente.
Sistema di protezione batteria (batteria agli ioni di
litio con marchio di stella) (Fig. 2)
Le batterie agli ioni di litio con il marchio di una stella
sono dotate di un sistema di protezione. Questo sistema
interrompe automaticamente la corrente all’utensile per
estendere la vita della batteria.
L’utensile si arresta automaticamente mentre funziona se
esso o la batteria vengono a trovarsi in una delle condi-
zioni seguenti:
• Sovraccarico:
L’utensile viene usato in un modo che causa un
assorbimento di corrente anormalmente alto.
In tal caso, rilasciare l’interruttore sull’utensile e
interrompere l’applicazione che ha causato il sovrac-
carico. Schiacciare poi di nuovo l’interruttore per
riavviare l’utensile.
Se l’utensile non si avvia, vuol dire che la batteria è
surriscaldata. In tal caso, lasciare raffreddare la bat-
teria prima di schiacciare di nuovo l’interruttore.
• Bassa tensione della batteria:
La capacità restante della batteria è troppo bassa e
l’utensile non funziona. In tal caso, rimuovere e rica-
ricare la batteria.
Azionamento dell’interruttore (Fig. 3)
ATTENZIONE:
• Prima di inserire la cartuccia batteria nell’utensile,
accertarsi sempre che l’interruttore funzioni corretta-
mente e torni sulla posizione “OFF” quando viene rila-
sciato.
Per avviare l’utensile, schiacciare semplicemente il gril-
letto dell’interruttore. La velocità dell’utensile aumenta
con l’aumento della pressione sul grilletto. Rilasciare il
grilletto per fermare l’utensile.
Accensione della lampadina anteriore (Fig. 4)
ATTENZIONE:
• Non guardare direttamente la luce della lampadina.
Schiacciare l’interruttore per accendere la lampadina. La
lampadina rimane accesa per tutto il tempo che l’interrut-
tore è schiacciato.
La lampadina si spegne automaticamente 10 –
15 secondi dopo che si è rilasciato l’interruttore.
NOTA:
• Usare un panno asciutto per pulire la lente della lampa-
dina. Fare attenzione a non graffiare la lente della lam-
padina, perché si potrebbe ridurre l’illuminazione.

20
Azionamento dell’interruttore di inversione
(Fig. 5)
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario.
Quando la leva dell’interruttore di inversione si trova sulla
posizione neutra non è possibile schiacciare il grilletto
dell’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è arrestato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Posizionare sempre la leva dell’interruttore di inver-
sione sulla posizione neutra quando non si usa l’uten-
sile.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di qualsiasi intervento
sull’utensile.
Selezione della presa corretta
Usare sempre la presa di dimensioni corrette per i bulloni
e i dadi. Una presa di dimensioni sbagliate potrebbe pro-
durre una coppia di serraggio imprecisa e inconsistente
e/o danneggiare il bullone o il dado.
Installazione o rimozione della presa
1. Per una presa senza anello ad O e perno (Fig. 6)
Per installare la presa, spingerla nell’incudine
dell’utensile finché non si blocca in posizione.
Per rimuovere la presa, tirarla semplicemente via.
2. Per una presa con anello ad O e perno (Fig. 7)
Spostare l’anello ad O fuori dalla scanalatura della
presa, e togliere il perno dalla presa. Montare la
presa sull’incudine dell’utensile in modo che il foro
della presa sia allineato con il foro dell’incudine.
Inserire il perno nel foro della presa e dell’incudine.
Rimettere poi l’anello ad O nella sua posizione origi-
nale nella scanalatura della presa, per bloccare il
perno. Per rimuovere la presa, seguire il procedi-
mento opposto di installazione.
Gancio (Fig. 8)
Il gancio è comodo per appendere temporaneamente
l’utensile. Esso può essere installato su uno dei due lati
dell’utensile.
Per installare il gancio, inserirlo nella scanalatura su uno
dei due lati dell’alloggiamento dell’utensile e fissarlo poi
con una vite. Per rimuoverlo, svitare la vite e toglierlo via.
FUNZIONAMENTO
ATTENZIONE:
• Inserire sempre completamente la batteria finché si
blocca in posizione. Se si vede l’indicatore rosso sul
lato superiore del bottone, vuol dire che non è bloccata
completamente. Inserirla completamente finché l’indi-
catore rosso non è più visibile. In caso contrario,
potrebbe cadere fuori accidentalmente dall’utensile
ferendo l’operatore o qualcuno vicino.
Tenere saldamente l’utensile e mettere la presa sopra il
bullone o dado. Avviare l’utensile e stringere per il tempo
di serraggio appropriato. (Fig. 9)
La coppia di serraggio corretta potrebbe differire
secondo il tipo o le dimensioni della bullone, il materiale
del pezzo da fissare, ecc. Il rapporto tra la coppia e il
tempo di serraggio è mostrato nelle figure. (Fig. 10 e 11)
NOTA:
• Tenere l’utensile puntato diritto sul bullone o dado.
• Una coppia di serraggio eccessiva potrebbe danneg-
giare il bullone/dado o la bussola. Prima di cominciare
il lavoro, fare sempre una prova per determinare il
tempo di serraggio corretto per il bullone o dado.
• Se si usa in continuazione l’utensile finché la cartuccia
batteria si scarica, lasciarlo riposare per 15 minuti
prima di continuare con un’altra batteria.
Ci sono vari fattori che influenzano la coppia di serraggio,
compresi quelli seguenti. Dopo il serraggio, controllare
sempre la coppia con una chiave torsiometrica.
1. Quando la cartuccia batteria è quasi completamente
scarica, la tensione cala e la coppia di serraggio si
riduce.
2. Presa
• La coppia di serraggio si riduce se non si usa una
presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una
presa usurata (usura dell’estremità esagonale o
quadrata).
3. Bullone
• Anche se il coefficiente di coppia e la classe del
bullone sono gli stessi, la coppia di serraggio cor-
retta differisce secondo il diametro del bullone.
• Anche se il diametro dei bulloni è lo stesso, la cop-
pia di serraggio corretta differisce secondo il coef-
ficiente di coppia, la classe e la lunghezza del
bullone.
4. L’uso del giunto universale o della barra di prolunga
riduce alquanto la forza della avvitatrice a impatto.
Compensare con un tempo di serraggio più lungo.
5. La coppia è influenzata da come si tiene l’utensile e
dal materiale da fissare.
6. Facendo funzionare l’utensile a bassa velocità si
causa una riduzione della coppia di serraggio.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima dell’intervento di ispe-
zione o manutenzione.
• Mai usare benzina, benzene, solventi, alcol o altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
