Makita 5604R User manual

1
GB Circular Saw INSTRUCTION MANUAL
SCirkelsåg BRUKSANVISNING
NSirkelsag BRUKSANVISNING
FIN Pyörösaha KÄYTTÖOHJE
LV Diskzāģis LIETOŠANAS INSTRUKCIJA
LT Diskinis pjūklas NAUDOJIMO INSTRUKCIJA
EE Ketassaag KASUTUSJUHEND
RUS Дисковая Пила
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5604R

2
1
1 005405
11
2 005409
1
B
2
A
3 001389
1
2
3
1 - 5mm
4 005406
12
5 005411
1
2
6 005412
1
2
3
4
7 005413
1
8 005414 9 005415
1
10 005416
1
11 001145
12
12 005417

3
ENGLISH (Original instructions)
Explanation of general view
1-1. Clamping screw
2-1. Clamping screw
3-1. Base
3-2. Cutting line
4-1. Setting protuberances
4-2. Hex socket bolt (For adjusting
riving knife)
4-3. Cutting depth
5-1. Switch trigger
5-2. Lock-off button
6-1. Hex wrench
6-2. Shaft lock
7-1. Hex socket head bolt
7-2. Outer flange
7-3. Saw blade
7-4. Inner flange
8-1. Vacuum cleaner
10-1. Rip fence (Guide rule)
11-1. Limit mark
12-1. Brush holder cap
12-2. Screwdriver
SPECIFICATIONS
Model 5604R
Blade diameter 165 mm
at 90° 54 mm
Max. cutting depth at 45° 35 mm
No load speed (min-1) 5,000
Overall length 320 mm
Net weight 3.9 kg
Safety class /II
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE028-1
Intended use
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 85 dB(A)
Sound power level (LWA) : 96 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : cutting wood
Vibration emission (ah,W) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Circular Saw
Model No./ Type: 5604R
are of series production and
Conforms to the following European Directives:
2006/42/EC

4
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB029-5
CIRCULAR SAW SAFETY
WARNINGS
Cutting procedures
1. DANGER: Keep hands away from cutting
area and the blade. Keep your second hand
on auxiliary handle, or motor housing. If both
hands are holding the saw, they cannot be cut by
the blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.

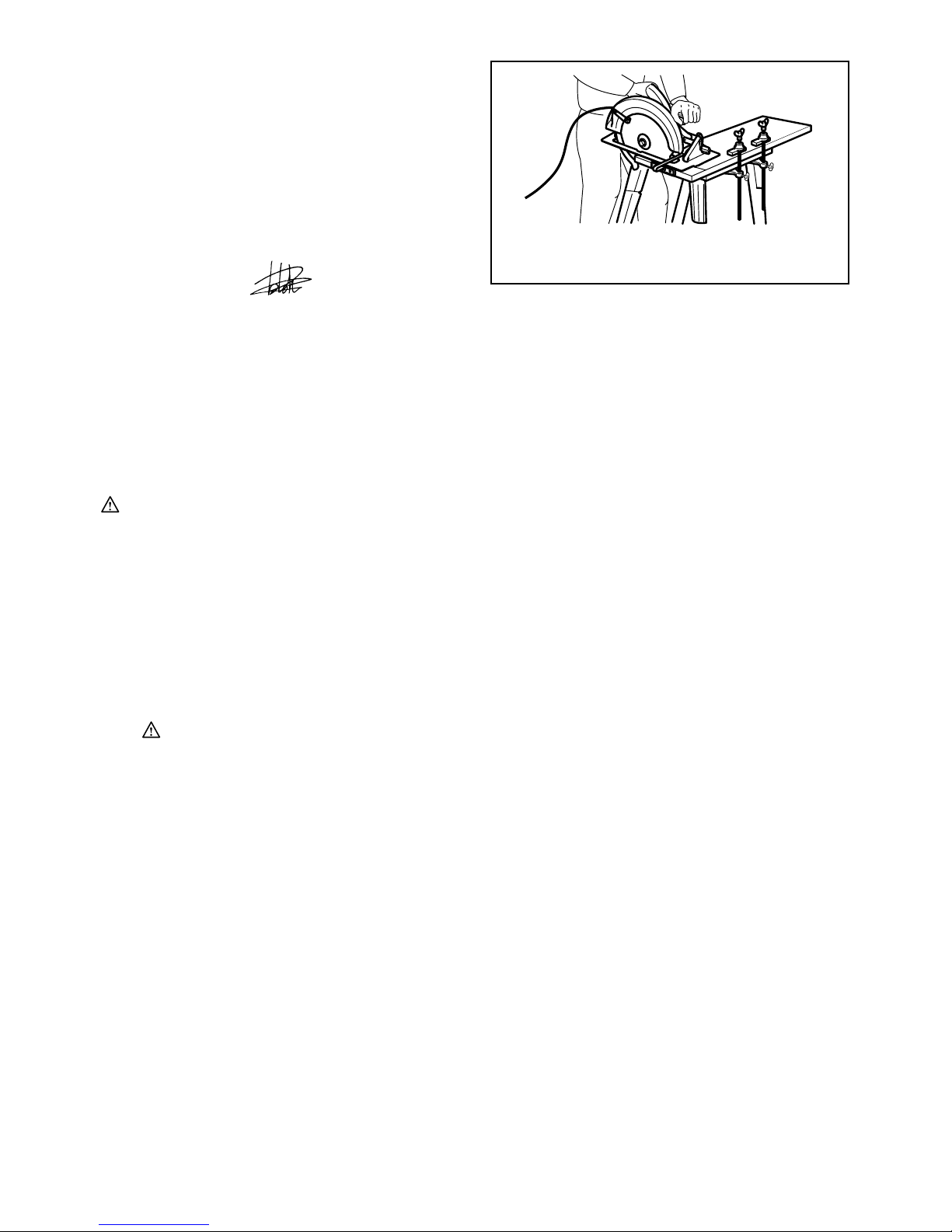

A typical illustration of proper hand support, workpiece
support, and supply cord routing (if applicable).
000157
5. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden
wiring or its own cord. Contact with a "live" wire
will also make exposed metal parts of the power
tool "live" and could give the operator an electric
shock.
6. When ripping, always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance of blade binding.
7. Always use blades with correct size and
shape (diamond versus round) of arbour
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Kickback causes and related warnings
−kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
−when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
−if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below.
9. Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of
the blade, but not in line with the blade.
Kickback could cause the saw to jump backwards,
but kickback forces can be controlled by the
operator, if proper precautions are taken.
10. When blade is binding, or when interrupting a
cut for any reason, release the trigger and

5
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause of
blade binding.
11. When restarting a saw in the workpiece,
centre the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk up
or kickback from the workpiece as the saw is
restarted.
12. Support large panels to minimise the risk of
blade pinching and kickback. Large panels
tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the
panel.

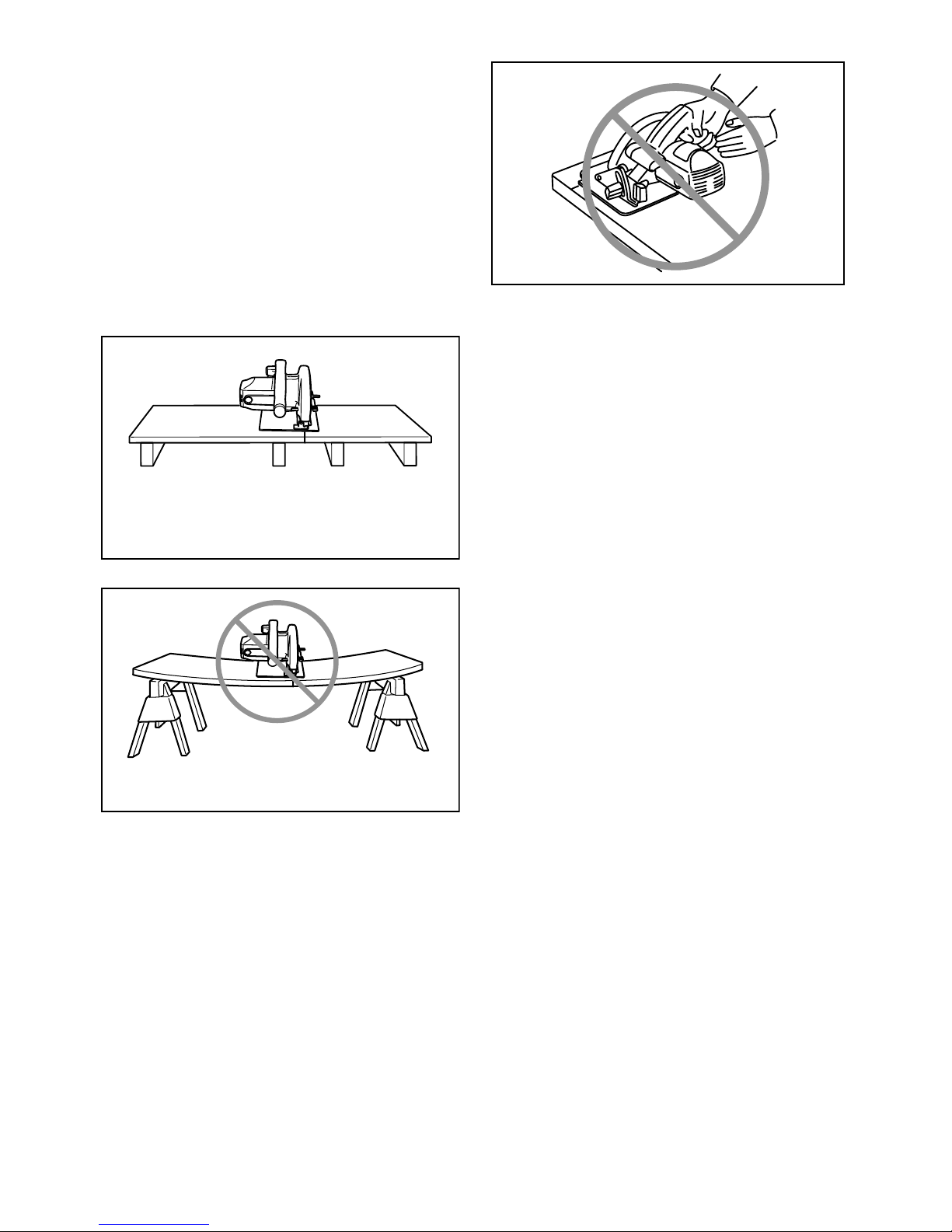

To avoid kickback, do support
board or panel near the cut.
000154
Donot support board or
panel away from the cut.
000156
13. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
14. Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
15. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
may cut objects that can cause kickback.
16. ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily
jump backwards over your hand, leading to
serious personal injury.
000194
17. Never force the saw. Push the saw forward at
a speed so that the blade cuts without
slowing. Forcing the saw can cause uneven cuts,
loss of accuracy, and possible kickback.
Lower guard function
18. Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If saw is accidentally
dropped, lower guard may be bent. Raise the
lower guard with the retracting handle and make
sure it moves freely and does not touch the blade
or any other part, in all angles and depths of cut.
19. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
20. Lower guard may be retracted manually only
for special cuts such as "plunge cuts" and
"compound cuts". Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
21.
Always observe that the lower guard is
covering the blade before placing saw down on
bench or floor.
An unprotected, coasting blade will
cause the saw to walk backwards, cutting whatever
is in its path. Be aware of the time it takes for the
blade to stop after switch is released.
22. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personal injury.

6
Riving knife function
23. Use the appropriate saw blade for the riving
knife. For the riving knife to function, the body of
the blade must be thinner than the riving knife
and the cutting width of the blade must be wider
than the thickness of the riving knife.
24. Adjust the riving knife as described in this
instruction manual. Incorrect spacing,
positioning and alignment can make the riving
knife ineffective in preventing kickback.
25. Always use the riving knife except when
plunge cutting. Riving knife must be replaced
after plunge cutting. Riving knife causes
interference during plunge cutting and can create
kickback.
26. For the riving knife to work, it must be
engaged in the workpiece. The riving knife is
ineffective in preventing kickback during short
cuts.
27. Do not operate the saw if riving knife is bent.
Even a light interference can slow the closing rate
of a guard.
Additional safety warnings
28. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool
without decrease in blade speed to avoid
overheating the blade tips.
29. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material.Blades coast after turn off.
30. Avoid Cutting Nails. Inspect for and remove
all nails from lumber before cutting.
31. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. As examples, Fig. 1
illustrates the RIGHT way to cut off the end of
a board, and Fig. 2 the WRONG way. If the
workpiece is short or small, clamp it down.
DO NOT TRY TO HOLD SHORT PIECES BY
HAND!
Fig. 1
000147
Fig. 2
000150
32. Before setting the tool down after completing
a cut, be sure that the lower guard has closed
and the blade has come to a complete stop.
33. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
000029
34. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
35. Do not stop the blades by lateral pressure on
the saw blade.
36. Always use blades recommended in this
manual. Do not use any abrasive wheels.
37. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and
increases potential for kickback. Keep blade
clean by first removing it from tool, then cleaning
it with gum and pitch remover, hot water or
kerosene. Never use gasoline.
38. Wear a dust mask and hearing protection
when use the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

7
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Adjusting depth of cut
Fig.1
CAUTION:
• After adjusting the depth of cut, always tighten the
clamping screw securely.
Loosen the clamping screw on the depth guide and
move the base up or down. At a desired depth of cut,
secure the base by tightening the clamping screw.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
Fig.2
Loosen the clamping screws in front and back, and tilt
the tool to the desired angle for bevel cuts (0° - 45°).
Secure the clamping screws tightly in front and back
after making the adjustment.
Sighting
Fig.3
For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the
B position with it.
Riving knife adjustment
Fig.4
Use the hex wrench to loosen the hex socket head bolt
for the riving knife adjustment, then raise the lower
blade guard. Move the riving knife up or down over the
two protuberances for settings indicated in the figure, so
as to obtain the proper clearance between the riving
knife and saw blade.
CAUTION:
• Ensure that the riving knife is adjusted such that:
The distance between the riving knife and the
toothed rim of the saw blade is not more than 5 mm.
The toothed rim does not extend more than 5 mm
beyond the lower edge of the riving knife.
Switch action
Fig.5
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To prevent the switch trigger from being accidentally
pulled, a lock-off button is provided. To start the tool,
push in the lock-off button and pull the switch trigger.
Release the switch trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Removing or installing saw blade
The following blade can be used with this tool.
Max. dia. Min. dia. Blade thickness Kerf
165 mm 150 mm 1.6 mm or less 1.9 mm or more
006482
The thickness of the riving knife is 1.8 mm.
CAUTION:
• Do not use saw blades which do not comply with
the characteristics specified in these instructions.
• Do not use saw blades the disc of which is thicker
or the set of which is smaller than the thickness of
the riving knife.
Fig.6
CAUTION:
• Be sure the blade is installed with teeth pointing
up at the front of the tool.
• Use only the Makita wrench to install or remove
the blade.
To remove the blade, press the shaft lock fully so that
the blade cannot revolve and use the wrench to loosen
the hex bolt counterclockwise. Then remove the hex
bolt, outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY.
Fig.7
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
Connecting a vacuum cleaner
Fig.8
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install
the joint on the tool using the screws. Then connect a
hose of the vacuum cleaner to the joint as shown in the
figure.

8
OPERATION
CAUTION:
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
Always use a front grip and rear handle and firmly hold
the tool by both front grip and rear handle during
operations. The tool is provided with both a front grip
and rear handle. Use both to best grasp the tool. If both
hands are holding saw, they cannot be cut by the blade.
Set the base on the workpiece to be cut without the
blade making any contact. Then turn the tool on and
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and
your speed of advance uniform. If the cut fails to
properly follow your intended cut line, do not attempt to
turn or force the tool back to the cut line. Doing so may
bind the blade and lead to dangerous kickback and
possible serious injury. Release switch, wait for blade to
stop and then withdraw tool. Realign tool on new cut
line, and start cut again. Attempt to avoid positioning
which exposes operator to chips and wood dust being
ejected from saw. Use eye protection to help avoid
injury.
Fig.9
CAUTION:
• The riving knife should always be used except
when plunging in the middle of the workpiece.
Rip fence (Guide rule)
Fig.10
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly
against the side of the workpiece and secure it in
position with the screw on the front of the base. It also
makes repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
Fig.11
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.12
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
• Hex wrench
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

9
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Låsskruv
2-1. Låsskruv
3-1. Bottenplatta
3-2. Skärlinje
4-1. Inställningens utskjutande delar
4-2. Insexbult (för inställning av
spaltkniven)
4-3. Skärdjup
5-1. Avtryckare
5-2. Säkerhetsknapp
6-1. Insexnyckel
6-2. Spindellås
7-1. Insexbult
7-2. Yttre fläns
7-3. Sågblad
7-4. Innerfläns
8-1. Dammsugare
10-1. Parallellanslag (anslagsskena)
11-1. Slitmarkering
12-1. Kolhållarlock
12-2. Skruvmejsel
SPECIFIKATIONER
Modell 5604R
Bladdiameter 165 mm
vid 90° 54 mm
Max. fräsdjup vid 45° 35 mm
Obelastat varvtal (min-1) 5 000
Längd 320 mm
Vikt 3,9 kg
Säkerhetsklass /II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
ENE028-1
Användningsområde
Verktyget är avsett för att såga längs och tvärs
arbetsstycket och för vinkelsågning i god kontakt med
arbetsstycket.
ENF002-2
Strömförsörjning
Maskinen får endast anslutas till elnät med samma
spänning som anges på typplåten och med enfasig
växelström. De är dubbelisolerade och får därför också
anslutas i ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 85 dB(A)
Ljudtrycksnivå (LWA): 96 dB(A)
Mättolerans (K) : 3 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: sågning i trä
Vibrationsemission (ah,W) : 2,5 m/s2eller mindre
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med
i beräkningen alla delar av användandet såsom
antal gånger maskinen är avstängd och när den
körs på tomgång samt då startomkopplaren
används).
ENH101-16
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Cirkelsåg
Modellnr./ Typ: 5604R
är för serieproduktion och

10
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen förs av:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB029-5
SÄKERHETSVARNINGAR FÖR
CIRKELSÅG
Sågningsförfarande
1. FARA! Håll alltid händerna borta från
sågområdet och sågklingan. Håll den andra
handen på extrahandtaget eller motorhuset.
Om du håller i sågen med båda händerna kan de
inte skadas av klingan.
2. Sträck dig inte in under arbetsstycket. Skyddet
har ingen skyddsfunktion under arbetsstycket.
3. Ställ in sågdjupet efter arbetsstyckets tjocklek.
Mindre än en hel sågtand får synas under
arbetsstycket.
4. Håll aldrig arbetsstycket i händerna eller i
knäet. Fäst arbetsstycket på ett stabilt
underlag. Det är viktigt att arbetsstycket stöds
ordentligt för att minimera risken för skador,
undvika att klingan fastnar eller att något oväntat
inträffar.
Det är lämpligt att hålla händerna och att fästa arbetsstycket
enligt bilden (om tillämpbart).
000157
5. Håll endast maskinen i de isolerade
handtagen om det finns risk för att
skärverktyget kan komma i kontakt med en
dold elkabel eller sin egen kabel. Om verktyget
kommer i kontakt med en strömförande ledning
blir maskinens metalldelar strömförande och kan
ge operatören en elektrisk stöt.
6. Vid klyvsågning ska alltid ett parallell- eller
sidoanslag användas. Detta förbättrar
noggrannheten vid sågningen och minskar risken
för att klingan nyper fast.
7. Använd alltid en sågklinga med rätt storlek
och form (diamant respektive rund) på
styrhålen. Klingor som inte passar
monteringsfästet i sågen löper ojämnt, vilket ger
en okontrollerbar sågning.
8. Använd aldrig en klingbricka eller bult som på
något sätt är felaktig eller skadad.
Klingbrickorna och bulten är specialtillverkade till
sågen för optimal prestanda och säkerhet.
Orsaker till bakåtkast och relaterade varningar
−Bakåtkast är en plötslig reaktion när ett sågblad
har fastnat eller är felriktat och innebär att sågen
kastas upp ur arbetsstycket.
−om klingan kläms eller fastnar och sågskäret
därmed stoppas, driver motorkraften sågen mot
användaren i hög hastighet.
−Om klingan böjs eller blir felriktad i sågskäret kan
sågtänderna på klingans bakkant gräva sig in på
ytan av arbetsstycket, driva klingan ur skäret och
kasta sågen bakåt mot användaren.
Bakåtkast beror på ovarsamhet och/eller felaktiga
arbetsrutiner och kan undvikas genom att vidta
nedanstående förebyggande åtgärder.
9.
Håll sågen stadigt med båda händerna och
placera armarna satt de kan ta emot kraften
från ett bakåtkast. Stå vid sidan av klingan och
aldrig i dess linje.
Vid ett bakåtkast kastas sågen
bakåt, men kraften i bakåtkastet kan kontrolleras
av användaren om rätt försiktighetsåtgärder vidtas.
10. Om bladet kläms eller av annan orsak hindras
i skäret ska du släppa avtryckaren och hålla
sågen stilla i skäret tills klingan har stannat.
För att undvika bakåtkast ska du aldrig
försöka ta bort sågen från arbetsstycket eller

11
dra sågen bakåt när klingan är i rörelse.
Undersök och åtgärda orsaken till att klingan
fastnar.
11. När sågen startas igen i arbetsstycket ska du
centrera sågklingan i skäret och kontrollera
att ingen sågtand är i ingrepp i materialet. Om
sågbladet sitter fast i materialet kan sågen klättra
upp eller medföra bakåtkast när sågen startas på
nytt.
12. Stötta långa arbetsstycken för att minimera
risken för att klingan nyper fast och ger
bakåtkast. Långa arbetsstycken böjs av sin egen
tyngd. Placera stöd på båda sidorna, både nära
såglinjen och vid kanten på arbetsstycket.
För att undvika bakåtkast ska arbetsstycket
stödas vid såglinjen.
000154
Stöd inte arbetsstycket för långt
bort från såglinjen.
000156
13. Använd aldrig slöa eller skadade klingor. En
oskarp eller felinställd klinga ger ett trångt
sågskär som orsakar onödig friktion och klingan
kan lättare fastna och ge bakåtkast.
14. Inställningarna för sågdjup och vinkel måste
spärras innan du börjar såga. Om du ändrar
inställningarna under sågningens gång kan
klingan fastna och ge bakåtkast.
15. Var extra uppmärksam vid sågning i väggar
eller andra dolda utrymmen. Den utskjutande
klingan kan såga av föremål som förorsakar
bakåtkast.
16. Håll ALLTID verktyget stadigt med båda
händerna. Håll ALDRIG handen eller fingrarna
bakom sågen. Vid eventuella bakåtkast kan
sågen lätt kastas bakåt mot handen och orsaka
allvarliga personskador.
000194
17. Tvinga aldrig sågen. Skjut sågen framåt med
en hastighet som låter klingan såga utan att
tappa fart. En såg som forceras ger ojämna skär,
är svårare att styra och ökar risken för bakåtkast.
Funktion för nedre skydd
18. Kontrollera att det nedre skyddet är stängt
före varje sågning. Använd inte sågen om det
nedre skyddet kärvar och inte stängs
omedelbart. Kila aldrig fast eller bind det
nedre skyddet i öppet läge. Om du tappar
sågen kan det nedre skyddet bli böjt Lyft det
nedre skyddet med handtaget och kontrollera att
det kan röra sig fritt. Kontrollera att det inte vidrör
klingan eller annan del under någon sågvinkel
eller något sågdjup.
19. Kontrollera funktionen hos det nedre
skyddets fjäder. Om skyddet eller fjädern inte
fungerar på avsett sätt ska sågen underhållas
innan den används. Det nedre skyddet kan
fungera ojämnt på grund av skadade delar,
gummiavlagringar eller andra ansamlingar.
20. Det nedre skyddet får endast dras tillbaka
manuellt inför specialsågningar av typen
“instickssågning” och “hålsågning”. Höj det
nedre skyddet med hjälp av handtaget och
släpp det nedre skyddet så snart klingan går
in i materialet. För all annan typ av sågning ska
det nedre skyddet träda in automatiskt.
21. Kontrollera alltid att det nedre skyddet täcker
klingan innan du ställer ned sågen på ett
arbetsbordet eller på golvet. En oskyddad
klinga som roterar medför att sågen vandrar
bakåt och sågar i allt som kommer i dess väg
Tänk på att det tar en stund innan klingan stannar
efter att du har släppt avtryckaren.
22. För att kontrollera det nedre skyddet, öppna
det manuellt och släpp det därefter och
observera skyddets stängning. Kontrollera
även att handtaget inte vidrör vertygshuset.Att
lämna klingan oskyddad är MYCKET FARLIGT
och kan leda till allvarliga personskador.

12
Spaltknivsfunktion
23. Använd lämplig sågklinga för spaltkniven. För
att spaltkniven ska fungera måste klingans kropp
vara tunnare än spaltkniven och klingans
sågbredd måste vara bredare än spaltknivens
tjocklek.
24. Justera spaltkniven enligt beskrivningen i
bruksanvisningen. Felaktigt avstånd, placering
eller ensning kan göra att spaltkniven inte
förebygger bakåtkast.
25. Använd alltid spaltkniven, utom vid
genomstick. Spaltkniven måste sättas tillbaka
efter genomstick. Spaltkniven orsakar störningar
vid genomstick och kan orsaka bakåtkast.
26. För att spaltkniven skall fungera, måste den
gripa in i arbetsstycket. Spaltkniven kan inte
förhindra bakåtkast vid korta sågningar.
27. Använd inte sågen om spaltkniven är
böjd.Även en liten störning kan förlänga
skyddens stängningstid.
Ytterligare säkerhetsvarningar
28. Var extra försiktig vid sågning i fuktigt,
tryckbehandlat och kvistigt trä. Bibehåll mjuk
rörelse framåt med maskinen, utan att klingans
hastighet minskar, för att undvika överhettning av
klingspetsarna.
29. Försök inte att ta bort sågat material medan
klingan roterar. Vänta tills klingan stannar
innan du greppar sågat material.Klingan roterar
efter avstängning.
30. Undvik att skära i spikar. Kontrollera
arbetsstycket och ta bort alla spikar innan du
börjar såga.
31. Placera större delen av sågbordet på den del
av arbetsstycket som har ett fast stöd och inte
på den del som ska sågas bort. I fig. 1 visas
RÄTT sätt att såga av kanten på en skiva och I
fig. 2 visas FEL sätt. Kläm fast arbetsstycken
som är små eller korta. FÖRSÖK INTE ATT
HÅLLA SMÅ ARBETSSTYCKEN I HANDEN!
Fig. 1
000147
Fig. 2
000150
32. Kontrollera att det nedre skyddet är stängt
och att klingan har stannat innan du ställer
ifrån dig sågen.
33. Använd aldrig cirkelsågen upp-och-nedvänd i
ett skruvstycke. Det är extremt farligt och kan
leda till allvarliga olyckor.
000029
34. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
35. Försök inte stoppa sågbladen genom att
trycka på dem.
36.
Använd alltid sågblad som rekommenderas i
denna bruksanvisning. Använd inte sliprondeller.
37. Håll klingan vass och ren. Gummi- och trärester på
klingan hindrar sågningen och ökar risken för
bakåtkast. Ta bort klingan från sågen och gör rent den
med ett borttagningsmedel för gummi- och trärester,
varmt vatten och fotogen. Använd aldrig bensin.
38. Använd alltid andningsmask och hörselskydd
när du arbetar med verktyget.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.

13
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Inställning av hyvlingsdjup
Fig.1
FÖRSIKTIGT!
• Dra alltid åt låsskruven ordentligt efter att
skärdjupet justerats.
Lossa vingskruven på klingskyddet och flytta sågbordet
uppåt eller nedåt. Fäst sågbordet med vingskruven när
du har ställt in sågdjupet.
Bästa sågresultat och säkraste sågning erhålls om
sågdjupet ställs in så att endast en sågtand syns på
arbetsstyckets undersida. Rätt inställning av sågdjupet
bidrar till att minska risken för BAKÅTKAST som kan
medföra allvarliga personskador.
Vinkelsågning
Fig.2
Lossa vingskruvarna på fram- och baksidan och luta
maskinen till önskat läge för vinklarna (0° - 45°). Fäst
vingskruvarna hårt på fram- och baksidan efter
inställningen.
Inriktning
Fig.3
För raka skär används position A framtill på sågbordet
för att rikta in såglinjen. För 45° vinkelsågning används
position B.
Inställning av spaltkniv
Fig.4
Använd insexnyckeln för att lossa på insexbulten för
inställning av spaltkniven och lyft sedan upp det nedre
klingskyddet. Flytta spaltkniven uppåt och neråt över de
två utskjutande delarna för inställning enligt figuren, för
att få rätt frigång mellan spaltkniven och sågklingan.
FÖRSIKTIGT!
• Kontrollera att spaltkniven är inställd på följande
sätt:
Att avståndet mellan spaltkniven och tandkanten
på sågklingan inte är mer än 5 mm. Att tandkanten
inte sticker ut mer än 5 mm från spaltknivens
underkant.
Avtryckarens funktion
Fig.5
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
En säkerhetsknapp förhindrar oavsiktlig aktivering av
avtryckaren. Tryck in säkerhetsknappen och tryck sedan
in avtryckaren för att starta maskinen. Släpp
avtryckaren för att stoppa maskinen.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Demontering eller montering av sågklinga
Följande klinga kan användas för denna maskin.
Max. diam. Min. diam. Bladtjocklek Snittbredd
165 mm 150 mm
1,6 mm eller mindre 1,9 mm eller mer
006482
Spaltkniv med 1,8 mm tjocklek.
FÖRSIKTIGT!
• Använd inte sågklingor som inte överensstämmer
med de specifikationer som ges i denna
bruksanvisning.
• Använd inte sågklingor vars stamblad är tjockare
eller vars tandbredd är mindre än spaltknivens
tjocklek.
Fig.6
FÖRSIKTIGT!
• Montera klingan med sågtänderna uppåt i
maskinens framkant.
• Använd endast medföljande insexnyckel från
Makita för att montera eller demontera sågklingan.
Ta bort klingan genom att trycka på axelbromsen så att
klingan inte kan rotera och lossa bulten moturs med
insexnyckeln. Ta sedan bort insexbulten, yttre flänsen
och klingan.
Montera klingan i omvänd ordning. SE TILL ATT DRA
ÅT INSEXBULTEN MEDURS ORDENTLIGT.
Fig.7
Kontrollera att det övre och nedre klingskyddet är rent i
samband med klingbytet. Denna kontroll ersätter dock
inte kontrollen av det nedre skyddet inför varje
användningstillfälle.
Anslutning av en dammsugare
Fig.8
Anslut en dammsugare från Makita när du vill ha rent
under sågningen. Skruva fast anslutningen på maskinen.
Anslut sedan slangen till dammsugaren på det sätt som
visas i figuren.

14
ANVÄNDNING
FÖRSIKTIGT!
• Se till att maskinen förs mjukt längs en rät linje.
Om du tvingar eller vrider sågen överhettas
motorn och det finns risk för kraftiga bakåtkast
som kan medföra allvarliga skador.
Använd alltid ett främre och bakre handtag och greppa i
båda handtagen för att hålla stadigt i maskinen under
användning. Maskinen är försedd med handtag både
fram och bak. Använd båda handtagen för att hålla
maskinen stadigt. Om du håller med båda händerna i
sågen kan de inte skadas av klingan. Ställ ned
sågbordet på arbetsstycket utan att klingan kommer i
kontakt med arbetsstycket. Starta maskinen och vänta
tills klingan uppnått full hastighet. För nu maskinen
framåt över arbetsstyckets yta. Håll maskinen plant och
fortsätt mjukt framåt tills sågningen är klar.
Håll såglinjen rak och för maskinen med jämn hastighet
framåt, för att få så rena snittytor som möjligt. Försök
inte att vrida eller tvinga maskinen tillbaka i såglinjen om
den avsedda såglinjen inte kan följas. I så fall kan
klingan fastna och farliga bakåtkast inträffa med risk för
allvarliga skador som följd. Släpp avtryckaren, vänta tills
klingan har stannat och ta sedan bort maskinen. Rikta in
maskinen längs en ny såglinje och starta sågningen på
nytt. Undvik att stå så att du utsätts för spån och damm
som kastas ut från sågen. Använd skyddsglasögon för
att undvika skador.
Fig.9
FÖRSIKTIGT!
• Spaltkniven skall alltid användas förutom vid
dykning mitt i ett arbetsstycke.
Parallellanslag (anslagsskena)
Fig.10
Ett praktiskt parallellanslag underlättar raka skär.
Placera parallellanslaget dikt an mot arbetsstyckets sida
och lås fast det med skruven framtill på sågbordet.
Parallellanslaget kan också användas när du vill såga
flera arbetsstycken med samma bredd.
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätkabeln urdragen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
Byte av kolborstar
Fig.11
Ta bort och kontrollera kolborstarna regelbundet. Byt
dem när de är slitna ner till slitmarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd
endast identiska kolborstar.
Använd en skruvmejsel för att ta bort locken till
kolborstarna. Ta ur de utslitna kolborstarna, montera
nya och montera locken.
Fig.12
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Sågklingor
• Parallellanslag (anslagsskena)
• Insexnyckel
OBS!
• Några av tillbehören i listan kan vara inkluderade i
maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

15
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Klemskrue
2-1. Klemskrue
3-1. Feste
3-2. Skjærelinje
4-1. Stille inn utstikk
4-2. Sekskantet pipeskrue
(for justering av kløyvekniv)
4-3. Skjæredybde
5-1. Startbryter
5-2. AV-sperreknapp
6-1. Sekskantnøkkel
6-2. Spindellås
7-1. Sekskantet hodeskrue
7-2. Ytre flens
7-3. Sagblad
7-4. Indre flens
8-1. Støvsuger
10-1. Parallellanlegg (føringslinjal)
11-1. Utskiftingsmerke
12-1. Børsteholderhette
12-2. Skrutrekker
TEKNISKE DATA
Modell 5604R
Bladdiameter 165 mm
ved 90° 54 mm
Maks. skjæredybde ved 45° 35 mm
Tomgangshastighet (min-1) 5 000
Total lengde 320 mm
Nettovekt 3,9 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
ENE028-1
Beregnet bruk
Verktøyet er beregnet på saging av langsgående og
tversgående rette snitt og gjæringssnitt med vinkler i tre,
mens det er i tett kontakt med arbeidsemnet.
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes
med enfase-vekselstrømforsyning. Den er dobbelt
verneisolert og kan derfor også brukes fra kontakter
uten jording.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA) : 85 dB(A)
Lydeffektnivå (LWA) : 96 dB(A)
Usikkerhet (K): 3 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: Saging av tre
Genererte vibrasjoner (ah,W): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden
og kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet
slås av og når det går på tomgang, i tillegg til
oppstarten).
ENH101-16
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Sirkelsag
Modellnr./type: 5604R
er serieprodusert og

16
Samsvarer med følgende europeiske direktiver:
2006/42/EC
Og er produsert i samsvar med følgende standarder
eller standardiserte dokumenter:
EN60745
Den tekniske dokumentasjonen oppbevares hos:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvis du ikke følger alle advarslene
og instruksjonene som er oppført nedenfor, kan det føre
til elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
GEB029-5
SIKKERHETSADVARSLER FOR
SIRKELSAG
Skjæreprosedyrer
1. FARE: Hold hendene unna skjæreområdet
og bladet. Hold den andre hånden på
hjelpehåndtaket eller motorhuset. Hvis du
holder sagen med begge hendene, risikerer du
ikke at de blir skåret av bladet.
2. Ikke strekk deg under arbeidsstykket.
Bladvernet kan ikke beskytte deg mot bladet
under arbeidsemnet.
3. Juster dybden på kutt til tykkelsen på
arbeidsstykket. Mindre enn en hel sagtann skal
være synlig nedenfor arbeidsemnet.
4. Du må aldri holde arbeidsemnet med hendene
eller la det ligge tvers over bena dine. Sikre
arbeidsstykket på en stødig plattform. Det er
viktig å støtte arbeidsemnet ordentlig for å gjøre
risikoen minst mulig for å få skader, for at bladet
skal sette seg fast, eller for at du skal miste
kontrollen.
En typisk illustrasjon for riktig støtte for hånden og
arbeidsemnet samt forsyningsledningsopplegg
(hvis relevant).
000157
5. Hold maskinen i kun det isolerte håndtaket
når skjærende verktøy kan komme i kontakt
med skjulte ledninger eller sin egen ledning
under arbeidet. Hvis verktøyet får kontakt med
strømførende ledninger, vil også uisolerte
metalldeler av maskinen bli strømførende og gi
brukeren elektrisk støt.
6. Ved kløyving må du alltid bruke et
parallellanlegg eller en føring med rett kant.
Dette forbedrer nøyaktigheten av kuttet og
reduserer risikoen for at bladet skal sette seg fast.
7. Det må alltid brukes blader med riktig
størrelse og form (diamant eller rund) på
akselhullet. Blader som ikke passer til
monteringsmekanismen på sagen vil rotere med
kast, og bli umulige å kontrollere.
8. Bruk aldri ødelagte eller feilaktige skiver eller
skruer til bladet.Både skivene og skruen til
bladet ble utviklet spesielt for din sag, for å gi
optimal ytelse og maksimal driftssikkerhet.
Tilbakeslag oppstår og relaterte advarsler
−Tilbakeslag er en plutselig reaksjon på et klemt,
fastsittende eller feiljustert sagblad, som kan føre
til at en sag som ikke holdes godt fast blir løftet
opp og ut av arbeidsemnet, og mot operatøren.
−Når bladet kommer i klem eller setter seg fast ved
at snittet lukker seg, stopper bladet, og motoren
driver enheten hurtig tilbake mot operatøren.
−Hvis bladet blir vridd eller feiljustert i snittet, vil
tennene i bakkant av bladet grave seg inn i den
øvre kanten av arbeidsemnet, slik at bladet
arbeider seg ut av snittet og spretter tilbake mot
operatøren.
Tilbakeslag er et resultat av feil bruk av sagen og/eller
feilaktige arbeidsprosedyrer eller arbeidsforhold, og kan
unngås hvis man tar de rette forholdsregler (se nedenfor).
9. Hold sagen i et fast grep med begge hender,
og hold armene dine slik at de kan motstå
kraften fra sagen i tilfelle den slår tilbake mot
deg. Pass på at du har kroppen på den ene
eller andre siden av bladet, men ikke på linje
med bladet.Tilbakeslag kan få sagen til å hoppe
bakover, men kreftene i tilbakeslaget kan
kontrolleres av operatøren, hvis vedkommende
tar sine forholdsregler.

17
10. Når bladet setter seg fast, eller når du av en
eller annen grunn vil avbryte sagingen, må du
slippe startbryteren og holde sagen i ro i
materialet inntil bladet har stoppet helt. Du må
aldri forsøke å fjerne sagen fra arbeidsemnet
eller å trekke den bakover mens bladet er i
bevegelse, da dette kan få sagen til å slå
tilbake mot deg.Undersøk hvorfor bladet setter
seg fast og sett i verk avhjelpende tiltak.
11.
Når du starter sagen i arbeidsemnet igjen, må du
sentrere sagbladet i snittet og kontrollere at
sagtennene ikke sitter i materialet.
Hvis sagbladet
sitter fast, kan det komme opp eller føre til at sagen
slår tilbake mot deg når den startes igjen.
12. Støtt opp større plater for å redusere risikoen
så mye som mulig for at bladet kommer i
beknip, og for tilbakeslag. Større plater har en
tendens til å bøye seg under sin egen vekt.
Støttene må plasseres under platen på begge
sider, nær kappelinjen og nær kantene av platen.
For å unngå at maskinen slår tilbake mot deg,
må du ikke støtte opp bordet eller platen
helt inntil snittet.
000154
Ikke støtt opp bordet eller
platen bort fra snittet.
000156
13. Ikke bruk sløve eller ødelagte blad. Uskarpe
eller feilaktig innstilte blad gir trangt snitt, noe
som forårsaker kraftig friksjon, får bladet til å
sette seg fast og resulterer i at sagen slår tilbake
mot operatøren.
14. Bladdybden og låsehendlene for
avfasingsjusteringen må være strammet og
festet før snittet gjøres. Hvis justeringen av
bladet endrer seg under sagingen, kan bladet
sette seg fast, noe som kan få maskinen til å slå
tilbake mot operatøren.
15. Vær ekstra forsiktig når du sager i
eksisterende vegger eller andre områder uten
innsyn. Det fremstikkende bladet kan treffe
gjenstander som kan forårsake tilbakeslag.
16.
Hold ALLTID maskinen fast med begge hender.
Du må ALDRI plassere hånden din eller fingrene
dine bak sagen.
Hvis det skjer et tilbakeslag, kan
sagen lett komme til å hoppe bakover over hånden
din og forårsake alvorlige helseskader.
000194
17. Bruk aldri makt på sagen. Skyv sagen
fremover med en slik hastighet at bladet
skjærer uten å miste fart. Hvis du bruker makt
på sagen, kan det gi ujevne snitt, dårligere
nøyaktighet og muligheter for tilbakeslag.
Nedre vernfunksjon
18. Sjekk at det nedre vernet er ordentlig lukket
før du begynner å bruke maskinen (hver gang).
Ikke begynn å bruke sagen hvis det nedre
vernet ikke beveger seg fritt og lukker seg
momentant. Det nedre vernet må aldri
klemmes fast eller bindes opp i åpen stilling.
Hvis sagen ved et ulykkestilfelle skulle falle ned,
kan det nedre vernet bli bøyd. Løft det nedre
vernet med hevehendelen og forviss deg om at
det beveger seg fritt og ikke berører bladet eller
andre deler, uansett snittvinkel eller -dybde.
19. Kontroller at fjæren til det nedre vernet virker
som den skal. Hvis vernet og fjæren ikke
fungerer som de skal, må de etterses før bruk.
Det nedre vernet kan gå tregt pga. ødelagte deler,
gummiavleiringer eller opphopning av spon.
20. Det nedre vernet kan trekkes tilbake manuelt
bare i forbindelse med spesielle typer snitt,
som f.eks. innstikk og kombinasjonssaging.
Hev det nedre vernet ved hjelp av
hevehendelen og slipp det så snart bladet går
inn i materialet. For all annen saging bør det
nedre vernet få lov til å fungere automatisk.
21.
Pass på at det nedre vernet alltid dekker bladet
før du setter sagen ned på benken eller gulvet.
Et
ubeskyttet, roterende blad vil få sagen til å bevege
seg bakover mens bladet kapper alt som kommer i
dets vei. Vær oppmerksom på at bladet trenger en
viss tid for å stoppe etter at bryteren er sluppet.

18
22. For å kontrollere nedre vern, åpne det for
hånd, slipp det og kontroller at det lukkes.
Kontroller også at hevehendelen ikke berører
verktøyhuset. Et eksponert blad er SVÆRT
FARLIG og kan føre til alvorlig personskade.
Spalteknivfunksjon
23.
Bruk egnet sagblad for spaltekniven. For at
spaltekniven skal virke, må selve bladet være
tynnere enn spaltekniven og kuttebredden på bladet
må være bredere enn tykkelsen på spaltekniven.
24. Juster kløyvekniven som beskrevet i denne
brukerhåndboken. Feil avstand, stilling og
linjeoppstilling kan gjøre at kløyvekniven ikke er
like effektiv til å forhindre tilbakeslag.
25. Unntatt ved stikkskjæring bør du alltid bruke
en kløyvekniv. Kløyvekniven må erstattes etter
stikkskjæring. Kløyvekniven skaper forstyrrelser
ved stikkskjæring og kan føre til tilbakeslag.
26.
For at kløyvekniven skal virke, må den sitte i
arbeidsstykket.
Kløyvekniven er ikke så effektiv
med hensyn til å forhindre tilbakeslag ved korte kutt.
27. ikke bruk sagen hvis kløyvekniven er bøyd.
Selv en liten forstyrrelse kan få vernet til å lukke
seg saktere.
Flere sikkerhetsadvarsler
28. Vær ekstra forsiktig ved skjæring i fuktig tre,
trykkbehandlet tømmer eller tømmer med
kvist. Unngå overoppheting av bladspissene ved
å bevege bladet jevnt fremover uten reduksjon i
bladhastigheten.
29. Ikke prøv å fjerne avskjært materiale når
bladet beveger seg. Vent til bladet stopper før
du fjerner avskjært materiale.Bladet fortsetter å
rotere etter at verktøyet slås av.
30.
Unngå å skjære i spiker. Se etter og fjern all
spiker fra arbeidsemnet før arbeidet påbegynnes.
31. Sett den bredeste delen av sagfoten på den
delen av arbeidsemnet som er godt støttet opp,
ikke på den delen som kommer til å falle av når
snittet er fullført. Fig. 1 viser den RIKTIGE
måten å kappe enden av et bord på, og fig. 2
den GALE måten. Hvis arbeidsemnet er kort
eller lite, må det klemmes fast. IKKE FORSØK
Å HOLDE KORTE STYKKER MED HÅNDEN!
Fig. 1
000147
Fig. 2
000150
32. Før du setter verktøyet ned etter å ha fullført
et kutt, må du forvisse deg om at det nedre
vernet er lukket og at bladet har stoppet helt.
33. Forsøk aldri å sage mens sirkelsagen holdes
opp ned i en skrustikke. Dette er ekstremt
farlig og kan forårsak alvorlige ulykker.
000029
34. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre
hudkontakt og innånding av støv. Følg
leverandørens sikkerhetsanvisninger.
35. Ikke stopp bladene ved å presse sideveis på
sagbladet.
36. Bruk alltid blader anbefalt i denne håndboken.
Ikke bruk slipeskiver.
37. Hold bladet skarpt og rent. Harpiks og bek som
størkner på bladene reduserer turtallet på sagen
og øker risikoen for tilbakeslag. Hold bladet rent
ved først å ta det av verktøyet og deretter gjøre
det rent med en harpiks- og bekfjerner, varmt
vann eller parafin. Du må aldri bruke bensin.
38. Bruk en støvmaske og hørselsvern når du
bruker verktøyet.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av

19
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Justere skjæredybden
Fig.1
FORSIKTIG:
• Når du har justert skjæredybden, må du alltid
stramme klemskruen godt.
Løsne klemskruen på dybdeføringen og beveg foten
opp eller ned. Fest foten ved ønsket skjæredybde ved å
stramme klemskruen.
For renere og sikrere kutt, må du stille inn
skjæredybden slik at ikke mer enn én sagtann stikker ut
under arbeidsemnet. Hvis skjæredybden er riktig,
reduseres risikoen for farlige TILBAKESLAG som kan
forårsake helseskader.
Skråskjæring
Fig.2
Løsne klemskruene foran og bak, og vipp sagen til
ønsket vinkel for skråskjæring (0° - 45°). Sikre
klemskruene godt foran og bak når du er ferdig med å
justere.
Sikting
Fig.3
Ved skjæring av rette linjer, må A-merket foran på foten
rettes inn mot skjærelinjen på arbeidsemnet. For 45°
skråskjæring må B-merket rettes inn mot skjærelinjen.
Justere kløyvekniv
Fig.4
Bruk sekskantnøkkelen til å løsne den sekskantede
hovedskruen for justering av kløyvekniven, og hev det
nedre bladvernet. Beveg kløyvekniven opp eller ned
over de to utstikkene for innstillinger som vises i figuren
for å oppnå riktig klaring mellom kløyvekniven og
sagbladet.
FORSIKTIG:
• Sørg for at kløyvekniven er justert slik at:
Avstanden mellom kløyvekniven og tannkransen
på sagbladet er ikke over 5 mm. Tannkransen går
ikke mer enn 5 mm over underkanten på
kløyvekniven.
Bryterfunksjon
Fig.5
FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du
alltid kontrollere at startbryteren aktiverer
maskinen på riktig måte og går tilbake til "AV"-
stilling når den slippes.
For å unngå at startbryteren trykkes inn ved en
feiltakelse, er sagen utstyrt med en AV-sperreknapp. For
å starte maskinen, må du trykke inn AV-sperreknappen
og dra i startbryteren. Slipp startbryteren for å stoppe
verktøyet.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.
Demontere eller montere sagbladet
Følgende blad kan brukes på denne sagen.
Maks. dia. Min. dia. Bladtykkelse Snitt
165 mm 150 mm 1,6 mm eller mindre 1,9 mm eller mer
006482
Tykkelsen på kløyvekniven er 1,8 mm.
FORSIKTIG:
• Ikke bruk sagblader som ikke samsvarer med
karakteristikken som er spesifisert i denne
instruksjonsboken.
• Ikke bruk sagblader hvor skiven er tykkere eller
settet er mindre enn tykkelsen på kløyvekniven.
Fig.6
FORSIKTIG:
• Sørg for at bladet monteres med tennene pekende
opp foran på verktøyet.
• Bruk bare Makita-nøkkelen til å montere eller
fjerne bladet.
For å ta av bladet, må du trykke på spindellåsen så
bladet ikke kan rotere, og bruke nøkkelen til å løsne
sekskantskruen mot klokken. Fjern sekskantskruen, den
ytre flensen og bladet.
Monter bladet ved å følge fremgangsmåten for
demontering i motsatt rekkefølge. PASS PÅ Å
STRAMME SEKSKANTSKRUEN FORSVARLIG MED
KLOKKEN.
Fig.7
Når du skifter blad, må du også sørge for å fjerne
oppsamlet sagflis fra øvre og nedre bladvern. Du må
imidlertid fortsatt kontrollere at nedre bladvern virker før
hver gangs bruk.

20
Koble til støvsuger
Fig.8
Hvis du vil sage så rent som mulig, kan du koble en
Makita-støvsuger til verktøyet ditt. Monter støvutløpet
på verktøyet ved hjelp av skruene. Koble deretter
støvsugerslangen til støvutløpet som vist på figuren.
BRUK
FORSIKTIG:
• Sørg for å bevege verktøyet pent fremover i en rett
linje. Hvis du bruker makt på eller vrir verktøyet, vil
motoren bli overopphetet og maskinen kan slå
tilbake mot brukeren. Dette er farlig og kan gi
alvorlige personskader.
Bruk alltid både det fremre og det bakre håndtaket og
hold maskinen stødig med begge håndtakene når du
bruker den. Verktøyet leveres med håndtak både foran
og bak. Bruk begge for å få best mulig tak på verktøyet.
Hvis du holder sagen med begge hendene, risikerer du
ikke å skjære deg. Sett foten på det arbeidsemnet som
skal kappes, uten at bladet kommer borti det. Slå på
kutteren og vent til bladet oppnår full hastighet. Nå kan
du ganske enkelt bevege sagen over overflaten på
arbeidsemnet, holde den flatt og bevege den langsomt
forover til sagingen er ferdig.
For å få rene kutt, må du sage i rett linje og med jevn
hastighet. Hvis kuttet ikke følger skjærelinjen din helt
som du ville, må du ikke forsøke å dreie eller tvinge
verktøyet tilbake til skjærelinjen. Hvis du gjør det, kan
bladet sette seg fast og gi farlig tilbakeslag. Dette kan gi
alvorlige personskader. Slipp bryteren, vent til bladet
stopper og trekk ut verktøyet. Still inn verktøyet på en
ny skjærelinje og begynn sagingen på nytt. Forsøk å
unngå en plassering som utsetter deg for en sprut av
spon og sagmugg fra sagen. Bruk vernebriller for å
redusere risikoen for skader.
Fig.9
FORSIKTIG:
• Kløyvekniven må alltid brukes, unntatt ved innstikk
midt på arbeidsemnet.
Parallellanlegg (føringslinjal)
Fig.10
Det praktiske parallellanlegget gjør det mulig å foreta
ekstra nøyaktige rette kutt. Skyv ganske enkelt
parallellanlegget tett opp til siden av arbeidsemnet og
fest det med skruen foran på foten. Med
parallellanlegget kan du dessuten skjære gjentatte
ganger med samme bredde.
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du foretar
inspeksjon eller vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
Skifte kullbørster
Fig.11
Fjern og kontroller kullbørstene med jevne mellomrom.
Skift dem når de er slitt ned til utskiftingsmerket. Hold
kullbørstene rene og fri til å bevege seg i holderne.
Begge kullbørstene må skiftes samtidig. Bruk bare
identiske kullbørster.
Bruk en skrutrekker til å fjerne børsteholderhettene. Ta
ut de slitte kullbørstene, sett i nye, og fest
børsteholderhettene.
Fig.12
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, vedlikehold og
justeringer utføres av Makitas autoriserte servicesentre,
og det må alltid brukes reservedeler fra Makita.
VALGFRITT TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• Sagblad
• Parallellanlegg (føringslinjal)
• Sekskantnøkkel
MERK:
• Enkelte elementer i listen kan være inkludert som
standardtilbehør i verktøypakken. Elementene kan
variere fra land til land.
