Mami Robot Sevian K7 User manual

www.mamirobot.com
Mami Robot EU GmbH
User's Guide
GERMAN ENGLISH FRANÇAIS
Free Life With Innovative Technology
I
n
n
o
v
a
t
i
o
n
!
S
S
W
c
l
e
a
n
i
n
g
m
o
d
e
※ Zur besseren Verständlichkeit der Darstellung sind abweichende Farben und Formen möglich.
※ The appearance and the color may differ because the image is for the better understanding of usage.

Inhalt
Vor der ersten Benutzung
Vorbereitung
Reinigung
Leitung
Zaaloo
Produkt Information
Wichtige Sicherheitshinweise 3
Hinweise für die Benutzung 3
Zubehör 4
Aufbau des Gerätes 4
Technische Daten der Batterie 5
Aufbau der Ladestation 5
Leeren des Staubbehälters und Einsetzen des Staublters 6
Wartung der Seitenbürsten 6
Wartung der Haupbürste 7
Wechseln des Bodeneinsatzes 7
Befestigen des Mikrofasertuchs 7
Fernbedienung 8
Zusammensetzung der Anzeige 9
Zusammensetzung des Anzeigenpanels und Funktionanzeigen 9
Autoladefunktion 10
SSW Reinigungsmodus 10
Reinigungsmuster 10
Sprachleitsystem 11

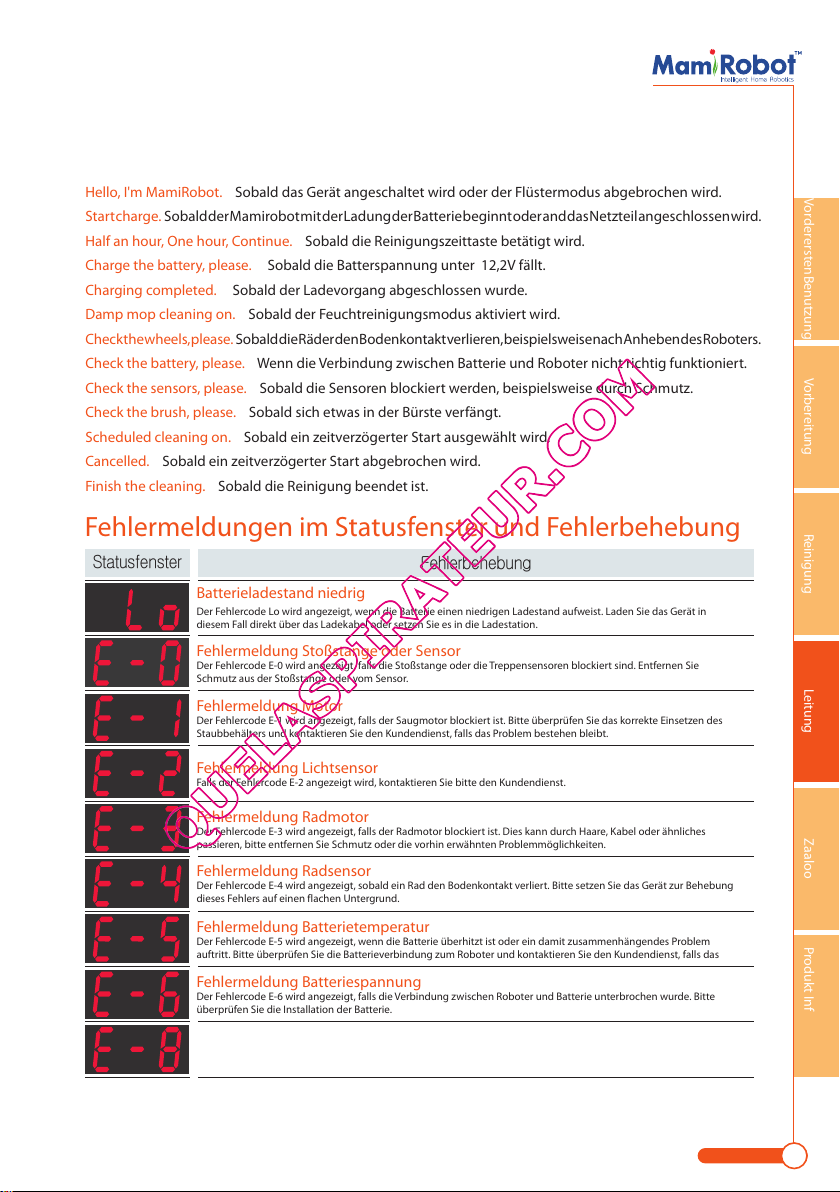

Fehlermeldungen im Statusfenster und Fehlerbehebung 11
Handsauger Zaaloo 12
Zaaloo Teile 12
Laden / Einsatz des Zaaloo 13

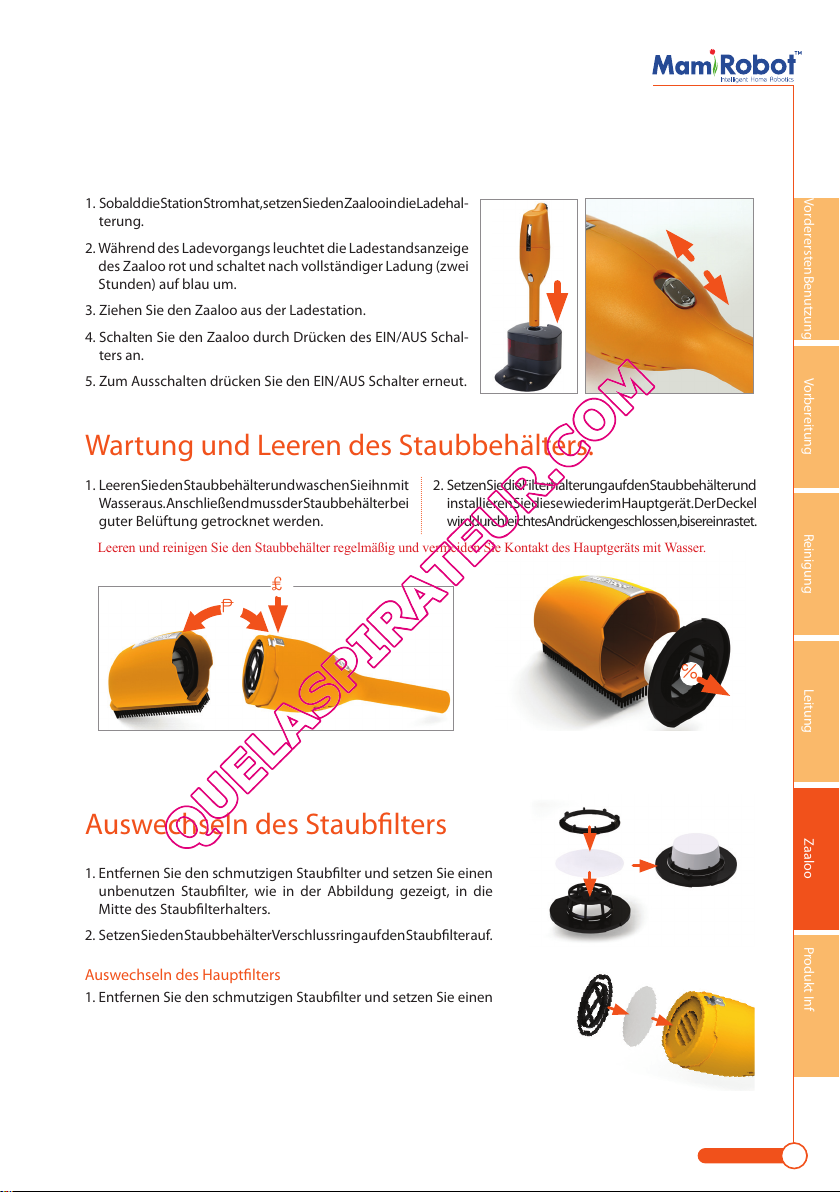

Wartung und Leeren des Staubbehälters. 13
Auswechseln des Staublters 13
Checkliste für das Einsenden zum Kundendienst 14
Produktspezikationen 14

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
3
GERMAN

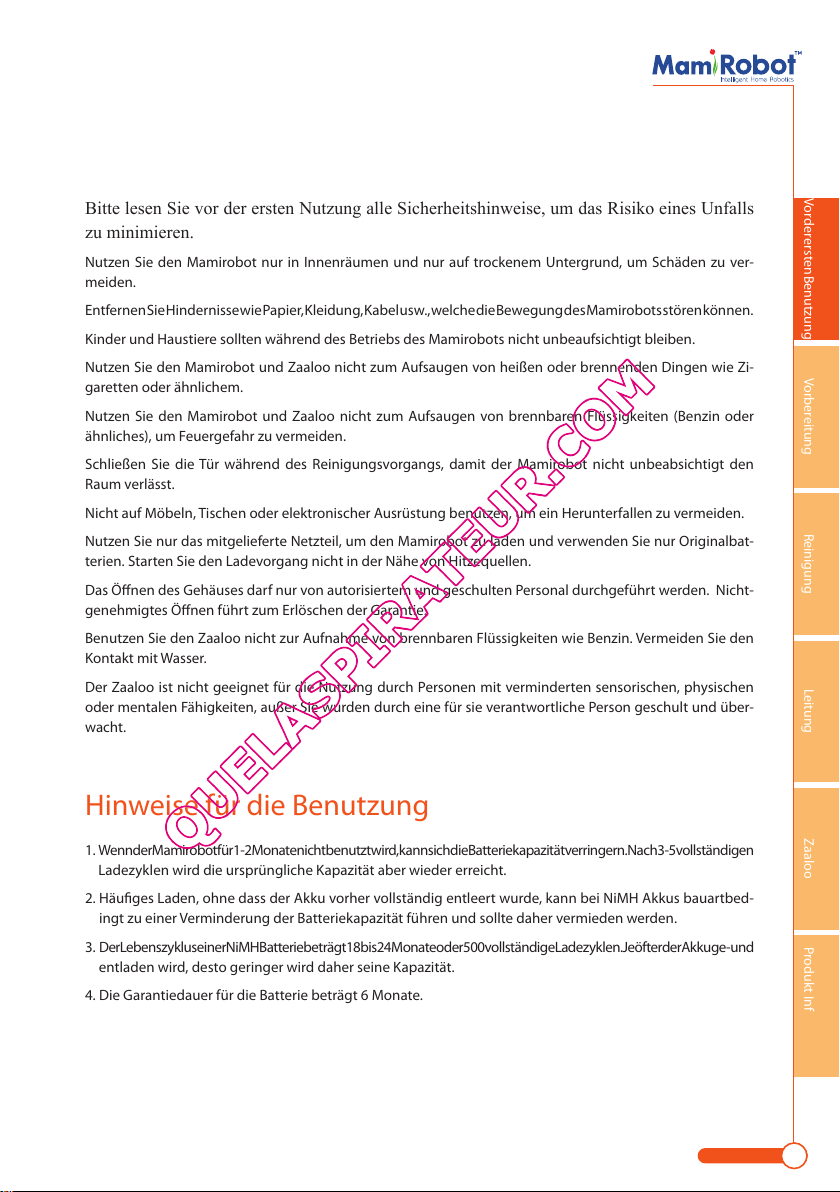

Wichtige Sicherheitshinweise
Bitte lesen Sie vor der ersten Nutzung alle Sicherheitshinweise, um das Risiko eines Unfalls
zu minimieren.
Nutzen Sie den Mamirobot nur in Innenräumen und nur auf trockenem Untergrund, um Schäden zu ver-
meiden.
EntfernenSieHindernissewiePapier,Kleidung,Kabelusw.,welchedieBewegungdesMamirobotsstörenkönnen.
Kinder und Haustiere sollten während des Betriebs des Mamirobots nicht unbeaufsichtigt bleiben.
Nutzen Sie den Mamirobot und Zaaloo nicht zum Aufsaugen von heißen oder brennenden Dingen wie Zi-
garetten oder ähnlichem.
Nutzen Sie den Mamirobot und Zaaloo nicht zum Aufsaugen von brennbaren Flüssigkeiten (Benzin oder
ähnliches), um Feuergefahr zu vermeiden.
Schließen Sie die Tür während des Reinigungsvorgangs, damit der Mamirobot nicht unbeabsichtigt den
Raum verlässt.
Nicht auf Möbeln, Tischen oder elektronischer Ausrüstung benutzen, um ein Herunterfallen zu vermeiden.
Nutzen Sie nur das mitgelieferte Netzteil, um den Mamirobot zu laden und verwenden Sie nur Originalbat-
terien. Starten Sie den Ladevorgang nicht in der Nähe von Hitzequellen.
Das Önen des Gehäuses darf nur von autorisiertem und geschulten Personal durchgeführt werden. Nicht-
genehmigtes Önen führt zum Erlöschen der Garantie.
Benutzen Sie den Zaaloo nicht zur Aufnahme von brennbaren Flüssigkeiten wie Benzin. Vermeiden Sie den
Kontakt mit Wasser.
Der Zaaloo ist nicht geeignet für die Nutzung durch Personen mit verminderten sensorischen, physischen
oder mentalen Fähigkeiten, außer Sie wurden durch eine für sie verantwortliche Person geschult und über-
wacht.
Hinweise für die Benutzung
1. WennderMamirobotfür1-2Monatenichtbenutztwird,kannsichdieBatteriekapazitätverringern.Nach3-5vollständigen
Ladezyklen wird die ursprüngliche Kapazität aber wieder erreicht.
2. Häuges Laden, ohne dass der Akku vorher vollständig entleert wurde, kann bei NiMH Akkus bauartbed-
ingt zu einer Verminderung der Batteriekapazität führen und sollte daher vermieden werden.
3. DerLebenszykluseinerNiMHBatteriebeträgt18bis24Monateoder500vollständigeLadezyklen.JeöfterderAkkuge-und
entladen wird, desto geringer wird daher seine Kapazität.
4. Die Garantiedauer für die Batterie beträgt 6 Monate.
5. NutzenSiedenMamirobotniemalsohneFilter,dasonstSchmutzinsInneredesSaugmotorsgelandenkann,wodurchim
schlimmsten Fall der Motor beschädigt wird. Wechseln Sie die Staublter nach 2-3 Reinigungsdurchläufen.
※ Bitte bewahren Sie auch die Verpackung des Mamirobots gut auf, damit Sie das Gerät im Falle einer Störung
problemlos einschicken können.

VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
4GERMAN

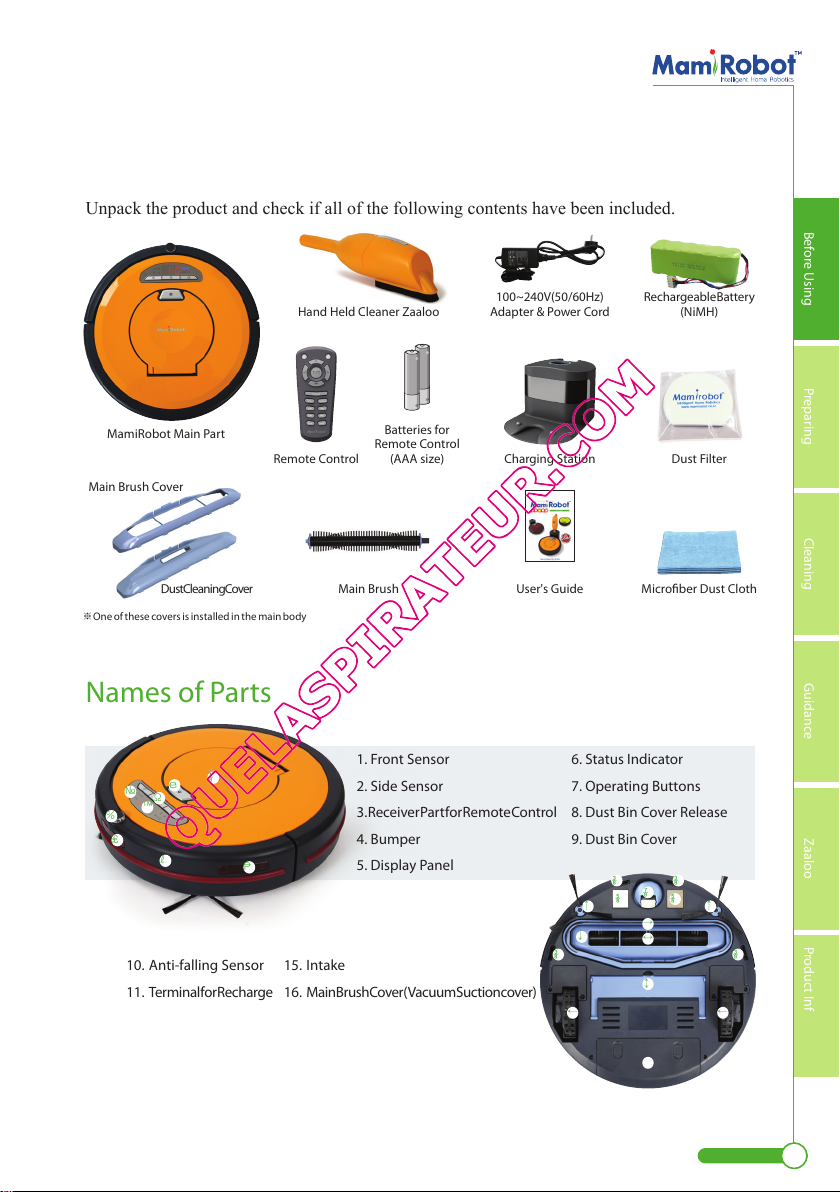

Zubehör
Bitte überprüfen Sie direkt nach dem Auspacken, ob alle der folgenden Teile vorhanden sind:
WiederaufladbarerAkku
(NiMH)
Fernbedienung
Hauptbürste
100~240V(50/60Hz)
Netzteil und Ladekabel
Staublter
Batterien für die
Fernbedienung
Handbuch/Anleitung Mikrofasertücher
MamiRobot Saugroboter
Ladestation
Handsauger Cleaner Zaaloo
Hauptbürstenabdeckung
Saugabdeckung
※ EinesdieserTeileistinnerhalbdesMamirobotsinstalliert.
Aufbau des Gerätes



™


1.Sensor an der Vorderseite
2.Sensor an der Seite
3.EmpfängerfürdieFernbedienung
4.Stoßstange
5.Display
10. Absturzsensor
11. Ladestation
12. Vorderrad
13. Hinterräder
14. Seitenbürsten
 
 
 



 
 


6.Statusanzeige
7.Bedienelemente
8.ÖnungStaubbehälterAbdeckung
9.Staubbehälter Abdeckung
15. Saugönung
16. Hauptbürstenabdeckung/Saugmotorabdeckung
17. Hauptbürste
18. Befestigung für Mikrofasertuch
19. Batteriedeckel

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
5
GERMAN
Technische Daten der Batterie
1.Das Netzteil lässt sich universell mit Spannungen
zwischen 100V und 240V betreiben und kann daher
weltweit genutzt werden. Nach vollständiger Ladung
hält die Batterie für ca. 2 Stunden, wobei die tatsächli-
che Arbeitszeit von den Reinigungseinstellungen und
dem zu reinigenden Untergrund abhängen.
2. Da die Batterie ungeladen ausgeliefert wird, laden Sie
die Batterie bitte vollständig vor der ersten Benutzung.
Dabei kann die erste Reinigungsdauer noch unter 2
Stunden liegen, da die maximale Akkukapazität erst
nach mehreren Ladezyklen erreicht wird.
3. Der Lebenszyklus einer NiMH Batterie beträgt 18 bis 24
Monate oder 500 vollständige Ladezyklen. Je öfter der
Akku be- und entladen wird, desto geringer wird daher
seine Kapazität.
4. Im Falle eines Ladefehlers überprüfen Sie die Verbindung zwischen Ladekabel und Netzteil.
Aufbau der Ladestation
Stecker
Klick!
Halterung nach vorne Richtige installation Falsche installation
Steckdose
O X

GERMAN
VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
6

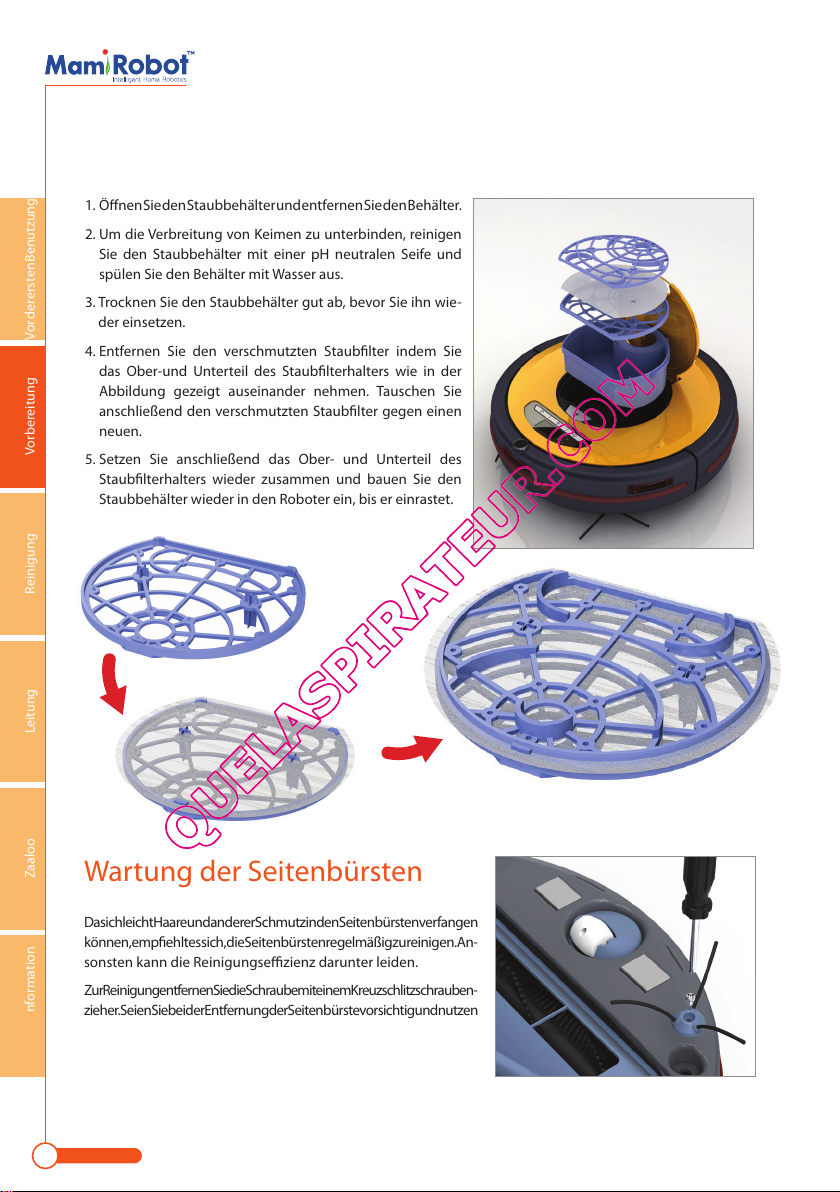

1. ÖnenSiedenStaubbehälterundentfernenSiedenBehälter.
2. Um die Verbreitung von Keimen zu unterbinden, reinigen
Sie den Staubbehälter mit einer pH neutralen Seife und
spülen Sie den Behälter mit Wasser aus.
3. Trocknen Sie den Staubbehälter gut ab, bevor Sie ihn wie-
der einsetzen.
4. Entfernen Sie den verschmutzten Staublter indem Sie
das Ober-und Unterteil des Staublterhalters wie in der
Abbildung gezeigt auseinander nehmen. Tauschen Sie
anschließend den verschmutzten Staublter gegen einen
neuen.
5. Setzen Sie anschließend das Ober- und Unterteil des
Staublterhalters wieder zusammen und bauen Sie den
Staubbehälter wieder in den Roboter ein, bis er einrastet.
Leeren des Staubbehälters und Einsetzen des Staublters
Wartung der Seitenbürsten
DasichleichtHaareundandererSchmutzindenSeitenbürstenverfangen
können,empehltessich,dieSeitenbürstenregelmäßigzureinigen.An-
sonsten kann die Reinigungsezienz darunter leiden.
ZurReinigungentfernenSiedieSchraubemiteinemKreuzschlitzschrauben-
zieher.SeienSiebeiderEntfernungderSeitenbürstevorsichtigundnutzen
SieeinenachenHebel,wieeinenSchraubenzieherzumEntfernen.Das
WiedereinsetzenderSeitenbürstefolgtdiesenAnweisungeninumgekeh-
rter Reihenfolge.

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
7
GERMAN
Befestigen des Mikrofasertuchs
1. Ziehen Sie die Befestigungsplatte für das Mikrofasertuch bis sie einrastet (siehe Abbildung) . Wenn die Platte
nicht richtig einrastet, kann es zu Reibungen zwischen dem Gerät und dem Untergrund kommen, wodurch
die Reinigungsezienz verringert wird.
2. Befestigen Sie ein sauberes und feuchtes Mikrofasertuch wie in der Abbildung gezeigt. Nutzen Sie nur origi-
nal Mamirobot Mikrofasertücher, da sonst die Reinigungszeit aufgrund von Unterschieden in der Dicke ver-
ringert werden kann.

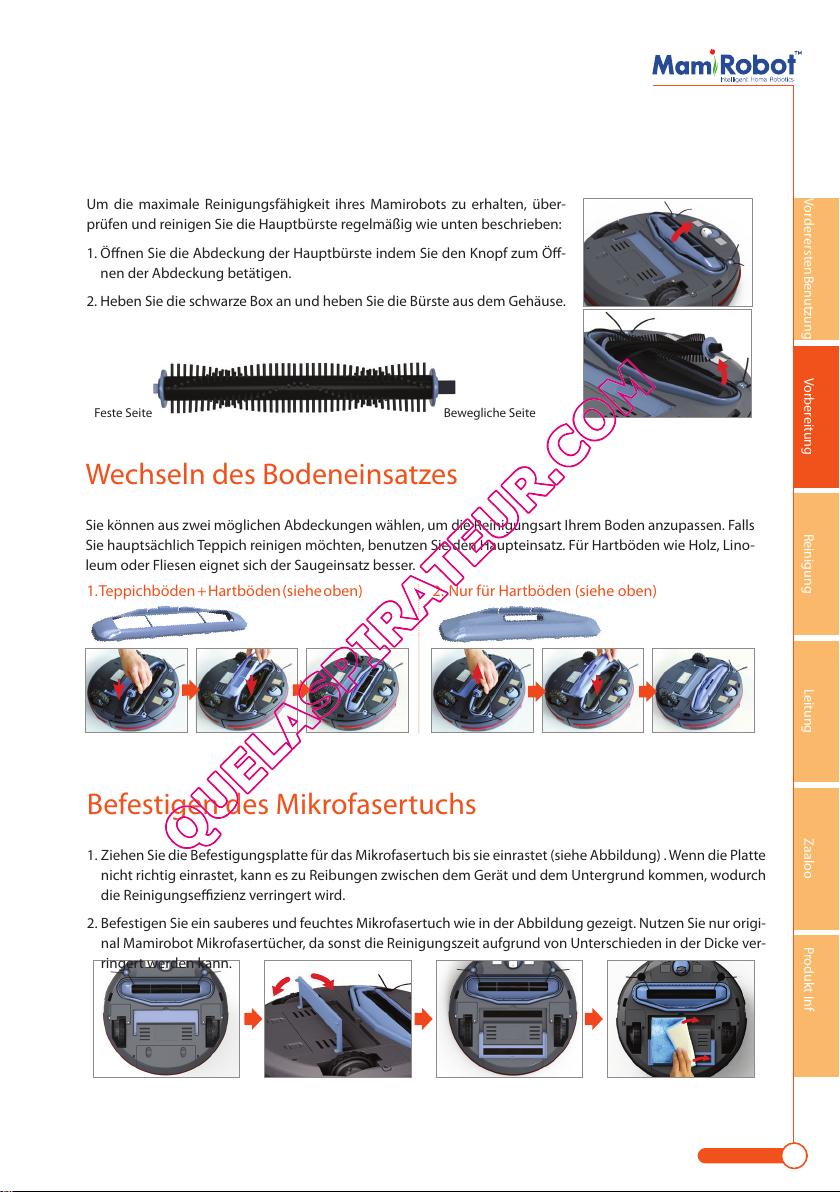

Wartung der Hauptbürste
Um die maximale Reinigungsfähigkeit ihres Mamirobots zu erhalten, über-
prüfen und reinigen Sie die Hauptbürste regelmäßig wie unten beschrieben:
1. Önen Sie die Abdeckung der Hauptbürste indem Sie den Knopf zum Ö-
nen der Abdeckung betätigen.
2. Heben Sie die schwarze Box an und heben Sie die Bürste aus dem Gehäuse.
1.Teppichböden+Hartböden(sieheoben) 2. Nur für Hartböden (siehe oben)
Wechseln des Bodeneinsatzes
Sie können aus zwei möglichen Abdeckungen wählen, um die Reinigungsart Ihrem Boden anzupassen. Falls
Sie hauptsächlich Teppich reinigen möchten, benutzen Sie den Haupteinsatz. Für Hartböden wie Holz, Lino-
leum oder Fliesen eignet sich der Saugeinsatz besser.
Feste Seite Bewegliche Seite

GERMAN
VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
8
Fernbedienung
1. Önen Sie den Deckel am hinteren Teil der Fernbedienung und setzen Sie
die Batterien wie in der Abbildung gezeigt ein. Schließen Sie anschließend
den Deckel wieder.
2. Vor der Steuerung mit der Fernbedienung muss der Mamirobot über den
EIN/AUS Schalter am Gerät in den Wartezustand versetzt werden.
 
 





 




 START/STOP
StartetoderbeendetdieReinigung.
Kannauchdafürgenutztwerden,den
Mamirobotindenursprünglichen
Zustand zurückzuversetzen.
 Flüstermodus
Sobald dieser Knopf gedrückt
wird, gibt es keine Sprachaus-
gabe des Roboters mehr und
die generelle Arbeitslautstärke
wird reduziert. Ausgenommen
hiervon sind nur Alarm oder Fe-
hlermeldungen. Bei späterem
Neustart wird der Flüstermodus
abgebrochen.
 Bewegungsrichtung
(▲,▼,◀,▶)
Mit Hilfe der Bewegungssteuer-
ung können Sie den Mamiro-
bot direkt an eine gewünschte
Stelle steuern. Mögliche Steuer-
ungsbefehle sind Vorwärts,
links (fährt nach Linksdrehung
um 15° wieder vorwärts), re-
chts (fährt nach Rechtsdrehung
um 15° wieder vorwärts) und
zurück (fährt nach Rechtsdre-
hung um 180° vorwärts).
 Pause/Weiter
Pausieren oder Modus ändern.
 Automatisches Laden
Wenn Sie diesen Knopf drück-
en, fährt der Mamirobot zurück
zur Ladestation.
 Knopf zur Einstellung der
Reinigungsdauer
Mit jedem Druck auf diesen
Schalter erhöht sich die Reini-
gungsdauer von 30 über 60
Minuten bis zum Maximum.
 Zeitverzögerte Reinigung
DieeingestellteZeitverzögerungwird
inderStatusAnzeigegezeigt(“nach
2Stunden”bisnach12Stunden”).
DieEinstellungderZeitverzögerung
erfolgtmitdenRichtungstastenvor-
wärtsundrückwärts (▲,▼). Diese
FunktionstehtnurzurVerfügung,
wennderMamirobotandieLadesta-
tion angedockt hat.
 SSW Reinigungsmodi
SSW(Spider Spinning Web)
Betätigen Sie diese Taste, wenn
Sie alle Reinigung Modi nutzen
möchten. Diese Einstellung er-
höht die Saugleistung.
 Hartboden
BetätigenSiedieseTaste,wennSie
Hartbödenreinigenmöchtenund
nutzenSiedieunter“Hauptbürste”
angegebeneAnleitungzumEinbau
der Saugbürstenabdeckung.
 Turboreinigung
NutzenSiedieTurboreinigunganbe-
sonders verschmutzten Stellen.
 Wischmob
Drücken Sie diese Taste, wenn
Sie nur feucht aufwischen
möchten, ohne die Saugfunk-
tion zu benutzen.
 Intensivreinigung
DamitwirdeinebestimmteStelle
besondersgutgereinigtundmehr-
fach überfahren.
 Ecke
NutzenSiedieseEinstellungzur
ReinigungvonEckenundanderen
schwer zugänglichen Stellen.

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
9
GERMAN

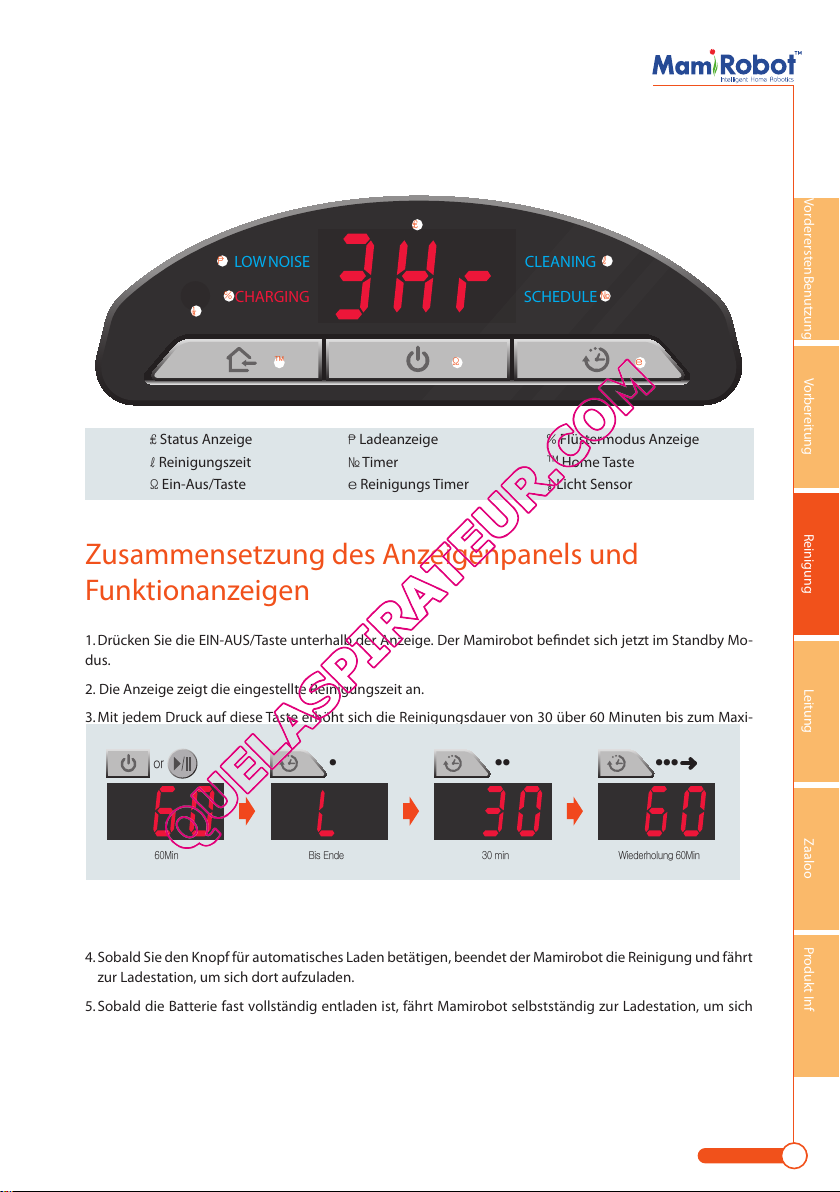

Zusammensetzung der Anzeige
 Status Anzeige  Ladeanzeige  Flüstermodus Anzeige
 Reinigungszeit  Timer ™ Home Taste
 Ein-Aus/Taste  Reinigungs Timer  Licht Sensor
Zusammensetzung des Anzeigenpanels und
Funktionanzeigen
1.Drücken Sie die EIN-AUS/Taste unterhalb der Anzeige. Der Mamirobot bendet sich jetzt im Standby Mo-
dus.
2. Die Anzeige zeigt die eingestellte Reinigungszeit an.
3.Mit jedem Druck auf diese Taste erhöht sich die Reinigungsdauer von 30 über 60 Minuten bis zum Maxi-
mum.
4.Sobald Sie den Knopf für automatisches Laden betätigen, beendet der Mamirobot die Reinigung und fährt
zur Ladestation, um sich dort aufzuladen.
5.Sobald die Batterie fast vollständig entladen ist, fährt Mamirobot selbstständig zur Ladestation, um sich
dort aufzuladen.
6.Mamirobot schaltet sich aus, wenn Sie 2 Sekunden lang die Ein-Aus/Taste drücken.
7.Falls sich der Mamirobot im Standby Modus bendet und nicht innerhalb von 2 Minuten in einen anderen
60Min Bis Ende 30 min Wiederholung 60Min
● ●● ●●●
or
LOWNOISE CLEANING
CHARGING SCHEDULE

 
™ 



GERMAN
VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
10
Autoladefunktion
1. Wenn Sie diesen Knopf drücken, fährt der Mamirobot zurück zur Ladestation.
2. Während der Reinigung überprüft der Mamirobot den verbleibenden Batterieladestand. Bevor die Batterie
vollständig entladen ist, sucht das Gerät automatisch die Ladestation.
3. Während sich der Mamirobot zur Ladestation begibt, wird [doc] im Statusfenster angezeigt. Während des
Ladevorgangs ändert sich diese Anzeige zu [Chr]. Wenn Sie jetzt einen zeitverzögerten Start auswählen,
wird dies unter Status angezeigt.
4. Sobald der Ladevorgang abgeschlossen ist, wird [FU] und [LL] im Statusfenster gezeigt.
5. Wenn Sie andere Tasten betätigen, während der Mamirobot zurück zur Ladestation fährt, so werden diese
Befehle mit Priorität abgearbeitet. Sollten Sie aber einen zeitverzögerten Start programmiert haben, so
wird der Mamirobot weitere Befehle verweigern, bis Sie den zeitverzögerten Start abbrechen.
6. Das Abbrechen eines zeitverzögerten Starts, erreichen Sie durch drücken der Nach hinten (▼) Taste bis
[- - - ] angezeigt wird.
7. Falls das Andocken an die Ladestation fehlschlägt, kommen dafür folgende Gründe in Frage:
Eine vollständig entladene Batterie, ein ungünstiger Aufstellort der Ladestation oder Hindernisse im Weg.
SSW Reinigungsmodus
Im SSW Reinigungsmodus (SSW = Spinnwebe, abgeleitet von der Art, in der eine
Spinne ihr Netz exakt in die Umgebung einpasst) misst der Mamirobot erst seine
Umgebung aus, um dann mit möglichst geringem Fahrtaufwand optimal die ausgemes-
sene Fläche zu reinigen. Dieser Reinigungsmodus kann über die Taste SSW an der Fern-
Reinigungsmuster
1. Der Mamirobot nutzt 6 unterschiedliche
Reinigungsmuster.
※Jedes Muster wird für etwa 2 Minuten genutzt.
2.WährendderReiniungkönnenSieSpiralförmig
undWandverfolgunggezieltzusätzlichauswählen.
DaszusätzlichgewählteMusterwirddann2Mi-
nutenlanggenutzt,anschließendfolgtdasoben
angegebene nächste Muster.
1 Stufe
Der Mamirobot fährt
möglichstnaheaneine
Wandundfolgtdieserdann.
2 Stufe
Der MamiRobot
bewegt sich wie
abgebildet.
3 Stufe
DerMamirobotbewegt
sich in einer Spirale.
4 Stufe
DerMamirobotfährt
geradeaus,biseraufein
Hindernis triff.
5 Stufe
DerMamirobotbewegt
sich in einer Spirale.
① SPIRALFÖRMIG
② ZUFALLSBEWEGUNG
③ WANDVERFOLGUNG ⑤ GITTERBEWEGUNG
⑥ ZUFALLSBEWEGUNG
④ ZUFALLSBEWEGUNG

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
11
GERMAN
Statusfenster Fehlerbehebung
Fehlermeldungen im Statusfenster und Fehlerbehebung
Batterieladestand niedrig
Der Fehlercode Lo wird angezeigt, wenn die Batterie einen niedrigen Ladestand aufweist. Laden Sie das Gerät in
diesem Fall direkt über das Ladekabel oder setzen Sie es in die Ladestation.
Fehlermeldung Stoßstange oder Sensor
Der Fehlercode E-0 wird angezeigt, falls die Stoßstange oder die Treppensensoren blockiert sind. Entfernen Sie
Schmutz aus der Stoßstange oder vom Sensor.
Fehlermeldung Motor
Der Fehlercode E-1 wird angezeigt, falls der Saugmotor blockiert ist. Bitte überprüfen Sie das korrekte Einsetzen des
Staubbehälters und kontaktieren Sie den Kundendienst, falls das Problem bestehen bleibt.
Fehlermeldung Lichtsensor
Falls der Fehlercode E-2 angezeigt wird, kontaktieren Sie bitte den Kundendienst.
Fehlermeldung Radmotor
Der Fehlercode E-3 wird angezeigt, falls der Radmotor blockiert ist. Dies kann durch Haare, Kabel oder ähnliches
passieren, bitte entfernen Sie Schmutz oder die vorhin erwähnten Problemmöglichkeiten.
Fehlermeldung Radsensor
Der Fehlercode E-4 wird angezeigt, sobald ein Rad den Bodenkontakt verliert. Bitte setzen Sie das Gerät zur Behebung
dieses Fehlers auf einen flachen Untergrund.
Fehlermeldung Batterietemperatur
Der Fehlercode E-5 wird angezeigt, wenn die Batterie überhitzt ist oder ein damit zusammenhängendes Problem
auftritt. Bitte überprüfen Sie die Batterieverbindung zum Roboter und kontaktieren Sie den Kundendienst, falls das
Fehlermeldung Batteriespannung
Der Fehlercode E-6 wird angezeigt, falls die Verbindung zwischen Roboter und Batterie unterbrochen wurde. Bitte
überprüfen Sie die Installation der Batterie.
Fehlermeldung Bürstenmotor
Der Fehlercode E-8 wird angezeigt, wenn der Bürstenmotor durch Schmutz oder ähnliches blockiert wird. Bitte
entfernen Sie den Schmutz.
Hello, I'm MamiRobot. Sobald das Gerät angeschaltet wird oder der Flüstermodus abgebrochen wird.
Startcharge. SobaldderMamirobotmitderLadungderBatteriebeginntoderanddasNetzteilangeschlossenwird.
Half an hour, One hour, Continue. Sobald die Reinigungszeittaste betätigt wird.
Charge the battery, please. Sobald die Batterspannung unter 12,2V fällt.
Charging completed. Sobald der Ladevorgang abgeschlossen wurde.
Damp mop cleaning on. Sobald der Feuchtreinigungsmodus aktiviert wird.
Checkthewheels,please. SobalddieRäderdenBodenkontaktverlieren,beispielsweisenachAnhebendesRoboters.
Check the battery, please. Wenn die Verbindung zwischen Batterie und Roboter nicht richtig funktioniert.
Check the sensors, please. Sobald die Sensoren blockiert werden, beispielsweise durch Schmutz.
Check the brush, please. Sobald sich etwas in der Bürste verfängt.
Scheduled cleaning on. Sobald ein zeitverzögerter Start ausgewählt wird.
Cancelled. Sobald ein zeitverzögerter Start abgebrochen wird.
Finish the cleaning. Sobald die Reinigung beendet ist.
Sprachleitsystem

GERMAN
VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
12
Halterung für die Fernbedienung
Halterung für den Handsauger Zaaloo
Zaaloo Ladestandsanzeige
• Sobald das Gerät mit dem Netzteil verbunden wird, leuchtet die An-
zeige blau.
• Während des Ladevorgangs leuchtet die Anzeige rot und schaltet nach vollstän-
diger Ladung zurück auf blau
Ladestandskontrolliertes Annäherungsfenster
• Leitet den Mamirobot ähnlich wie der bodengesteuerte Landeanflug eines Flug-
zeugs zurück zur Ladestation.
EIN/AUS Schalter
• Mit diesem Schalter wird das Gerät eingeschaltet
undSiekönnendieSaugleistungbestimmen.
Önung des Staubbehälters
• Knopf zum önen.
Staubbehälter
• Der Staubbehälter kann vom Gerät getrennt
und mit Wasser abgewaschen werden.
Bewegliche Saugönung
• Ermöglicht eine eziente Reinigung
vonengenFlächen,beispielsweiseFensterrahmen.
Staubbürste
• Mit dieser Staubbürste können Sie
staubwischen.
Handsauger Zaaloo
 





  


Bewegliche Saugönung

Staubbehälter

Staubbehälter Verschlussring

Staublter

Staubbehälterrahmen

Hauptgeräterahmen

Staublter

ÖnungStaubbehälter

EIN/AUS Schalter

Hauptgerät

Abluft Önung
Zaaloo Teile

Zaaloo Produkt InformationLeitungReinigungVorbereitungVordererstenBenutzung
13
GERMAN

Wartung und Leeren des Staubbehälters.
Leeren und reinigen Sie den Staubbehälter regelmäßig und vermeiden Sie Kontakt des Hauptgeräts mit Wasser.
1. LeerenSiedenStaubbehälterundwaschenSieihnmit
Wasseraus.AnschließendmussderStaubbehälterbei
guter Belüftung getrocknet werden.
2. SetzenSiedieFilterhalterungaufdenStaubbehälterund
installierenSiediesewiederimHauptgerät.DerDeckel
wirddurchleichtesAndrückengeschlossen,bisereinrastet.
Laden / Einsatz des Zaaloo
1. SobalddieStationStromhat,setzenSiedenZaalooindieLadehal-
terung.
2. Während des Ladevorgangs leuchtet die Ladestandsanzeige
des Zaaloo rot und schaltet nach vollständiger Ladung (zwei
Stunden) auf blau um.
3. Ziehen Sie den Zaaloo aus der Ladestation.
4. Schalten Sie den Zaaloo durch Drücken des EIN/AUS Schal-
ters an.
5. Zum Ausschalten drücken Sie den EIN/AUS Schalter erneut.
Auswechseln des Staublters
1. Entfernen Sie den schmutzigen Staublter und setzen Sie einen
unbenutzen Staublter, wie in der Abbildung gezeigt, in die
Mitte des Staublterhalters.
2. SetzenSiedenStaubbehälterVerschlussringaufdenStaublterauf.
Auswechseln des Hauptlters
1. Entfernen Sie den schmutzigen Staublter und setzen Sie einen
unbenutzen Staublter wie in der Abbildung gezeigt zwischen
den Hauptlter.
2. Setzen Sie den Hauptlterhalter wieder in das Hauptgerät.



GERMAN
VordererstenBenutzungVorbereitungReinigungLeitungZaalooProdukt Information
14
MamiRobot Staubsauger
MamiRobot K7
Ni-MH, 3500mAh, 14.4V
35cm(Durchmesser),
9cm(Höhe)
2,8kg (inklusive Batterie)
AC100~240V 50/60Hz
550 ml
ca. 2 Stunden
ca. 2 Stunden
Produktspezikationen
Checkliste für das Einsenden zum Kundendienst
Bitte überprüfen Sie alle unten aufgeführten Möglichkeiten, bevor Sie das Gerät zum Kun-
dendienst schicken.
Wennder Mamirobotdie Ladestationnicht ndet
• Überprüfen Sie, ob die blaue Statusanzeige an der Sta-
tionleuchtetundobdasNetzteilundNetzkabelkorrekt
verbunden sind.
• Überprüfen Sie, ob [doc] im Statusfenster des
Mamirobots angezeigt wird.
• Überprüfen Sie, ob Gegenstände oder Schmutz auf
dem Mamirobot liegen.
• Überprüfen Sie, ob sich Hindernisse in einem Radius von
1,5m um die Ladestation befinden.
Wenn der Mamirobot nicht über das Netzteil und
Ladekabel geladen werden kann
• Überprüfen Sie, ob es sich um ein original Mamiro-
bot Netzteil und Ladekabel handelt.
• Überprüfen Sie, ob die Statusanzeige grün aufleu-
chtet, wenn das Netzeil angeschlossen wird.
Wenn sich der Mamirobot langsam bewegt
• Entfernen Sie Schmutz von den Rädern des Mami-
robots.
Wenn die Saugkraft nachlässt
• Entfernen Sie Schmutz von den Bürsten.
• Überprüfen Sie den korrekten Einbau des Staub-
behälters.
Wenn sich der Mamirobots nach dem Start nur
rückwärts bewegt
• Entfernen Sie Schmutz von den Sensoren und der
Stoßstange.
Wenn die Fernbedienung nicht arbeitet
• Überprüfen Sie die korrekte Lage der Batterien und stel-
lenSiesicher,dasssichderMamirobotimWartezustand
bendet.SetzenSiegegebenenfallsneueBatterienein.
Wenn der Zaaloo nicht funktioniert
• kann die Batterie der Grund sein LadenSiedenZaaloo.
• überprüfen Sie, ob der Zaaloo richtig in die Ladestation
gesetzt wurde.
• Überprüfen Sie, ob das Netzteil und Ladekabel korrekt mit
derLadestationverbundensindunddiegrüneStatusan-
zeige aueuchtet.
• Entfernen Sie Schmutz oder anderes Fremdkörper
von der Ladestation.
• Wenn das Problem bestehen bleibt, kontaktieren Sie bitte
den Kundendienst.
Wenn Staub aus dem Gerät austritt
• Überprüfen Sie, ob der Staubbehälter voll ist.
• Überprüfen Sie, den richtigen Einbau des Staub-
behälters
• Überprüfen Sie, ob der Staublter zu stark versch-
mutzt ist und der Staub- und Hauptlter korrekt
eingebaut wurde.
Wenn die Saugkraft gering ist
• Überprüfen Sie den richtigen Einbau des Staub-
behälters.
Produktname
Modelname
Batterie
Abmessungen
Gewicht
Batteriespezikation
Staubbehälterkapazität
Lade Zeit
MaximaleReinigungszei.
Timer
350mm
90mm

Contents
Before Using
Preparing
Cleaning
Guidance
Zaaloo
Product Information
Important Safety Information 16
Know-How for Using 16
Components 17
Names of Parts 17
Notice for Battery Installation 18

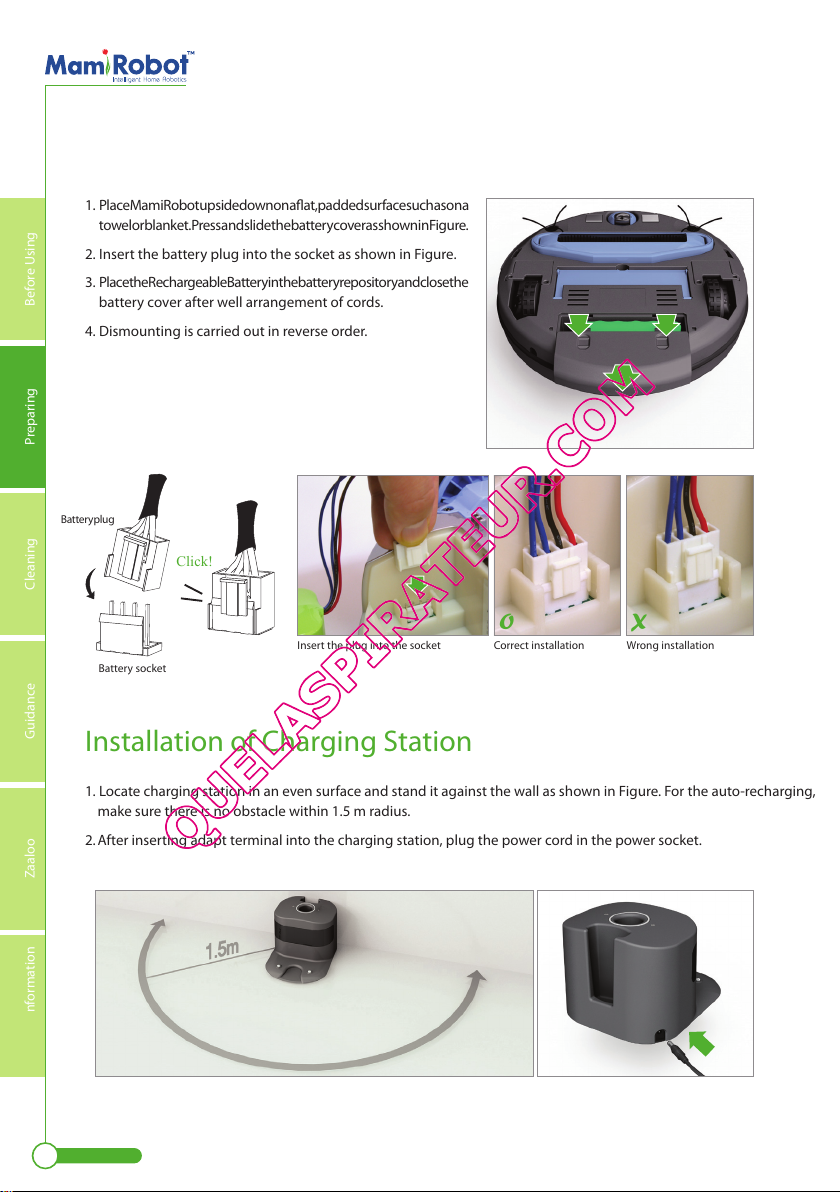

Installation of Charging Station 18

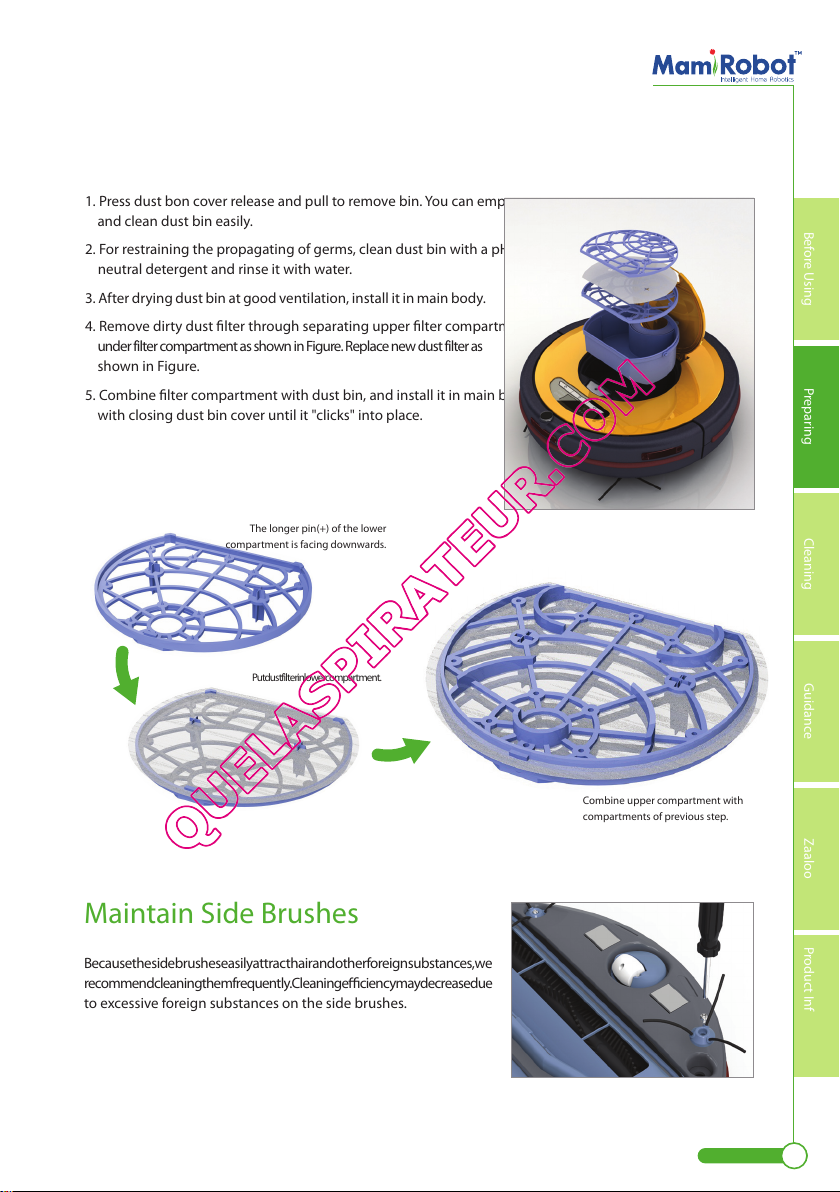

Empty Dust Bin and Replace Dust Filter 19
Maintain Side Brushes 19

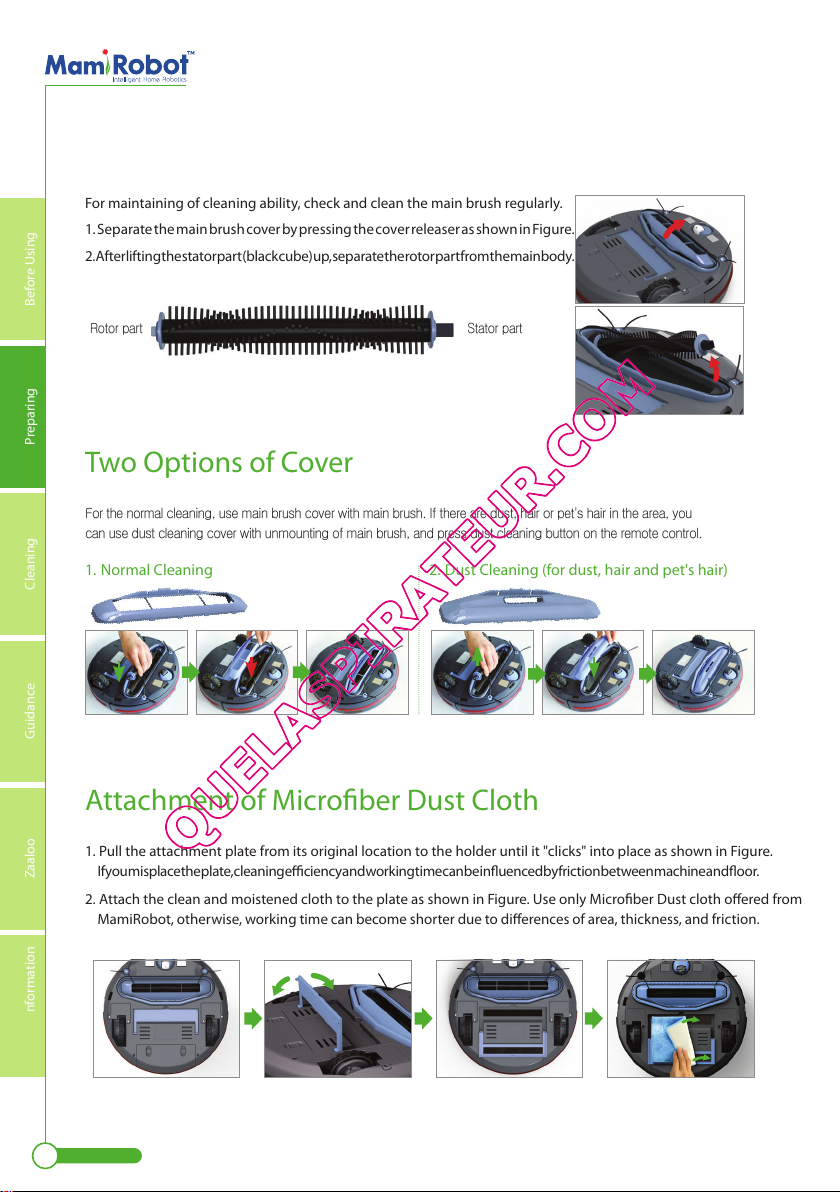

Maintain Main Brush 20
Two Options of Cover 20
Attachment of Microber Dust Cloth 20
Remote Control 21
Composition and Name of Display Panel 22
Operating MamiRobot 22
Auto-Recharge Function 23
SSW System Mode 23
Normal Cleaning Pattern 23
Voice Guidance 24
Troubleshooting for Error Codes (Status Display) 24
Hand Held Cleaner Zaaloo 25
Name of Each Part 25
Charging / Operating 26
Empty Dust Bin 26
Replace Dust Filter 26
Check List before Service Request 27
Product Specication 27

ENGLISH
Before UsingPreparingCleaningGuidanceZaalooProduct Information
16
Important Safety Information
Before using MamiRobot and Zaaloo, read all safety precautions and keep these in mind to
reduce the risk of accident or damage.
MamiRobot is for indoor use only. Do not use outdoors or on wet surfaces. It causes breakdown.
Beforeusing,putawayanyobstacleswhichinterruptMamiRobotmovementontheoor.Obstaclescouldbeclothes,papers,
power cord, etc.
Children and pets should be supervised to ensure that they do not sit or stand on MamiRobot.
Zaalooisnotintendedforusebypersonswithreducedphysical,sensoryormentalcapabilities,orlackofexperienceand
knowledge,unlesstheyhavebeengivensupervisionorinstructionconcerninguseoftheappliancebyapersonresponsible
for their safety.
Do not use MamiRobot and Zaaloo to pick up anything that is burning or cigarette.
Do not use MamiRobot and Zaaloo to pick up inammables (combustible liquids, gasoline). It causes the re.
During operating, close the door to prevent it moves out.
Make sure that the air circular hole is not clogged.
Do not use on the table, furniture or other electronic product. MamiRobot can be damaged by falling down.
Useonlythechargerandbatterysuppliedbythemanufacturer.DonotchargeMamiRobotaroundanyelectronicproductwhich
generatesheatsuchasrefrigerator.MakesurethatthebottomofMamiRobotisfreefromgroundduringtherecharging.It
causes the re.
DonotdisassembleorrepairMamiRobotandZaalooexceptauthorizedtechnicians.Disassemblingorrepairingbyunauthorized
person will void the warranty.
DonotoperateMamiRobotwhenthereisnooneathome.Duringoperating,pleasecheckthestatusofmachineregularly.
Know-How for Using
1. Ifthemachineisnotusedmorethan1~2months,batterycapacitycouldbedown.Atthiscase,itwillimproveagainwith
repetition( 3 ~ 5 times) of full-recharge and full-discharge.
2. DuetothepropertiesofNi-MH,frequentrechargemaycauseusingtimetoreduce.Pleaseusethemachineafterfullrecharge
and use until the battery is fully discharged.
3. Lifetimeofbatteryis18~24monthsand500timesrecharge-dischargeable.Astimegoesby,usingtimemayreduce,and
if the using time becomes remarkably short, you should replace it.
4. The warranty of battery is 6 months.
5. Usingwithoutdustlterorusingdefectivedustltercausesabreakdownduetodustinsidethemachine.Dustltershould
be replaced after 2 ~ 3 times used.
※ Store the packaging box in case you need to move the product at a later stage or send for the repair.

Zaaloo Product InformationGuidanceCleaningPreparingBefore Using
17
ENGLISH
Components
Unpack the product and check if all of the following contents have been included.
Names of Parts
RechargeableBattery
(NiMH)
Remote Control
Main Brush
100~240V(50/60Hz)
Adapter & Power Cord
Dust Filter
Batteries for
Remote Control
(AAA size)
User's Guide Microber Dust Cloth
MamiRobot Main Part
Charging Station
Hand Held Cleaner Zaaloo
Main Brush Cover
DustCleaningCover
※ One of these covers is installed in the main body
1. Front Sensor
2. Side Sensor
3.ReceiverPartforRemoteControl
4. Bumper
5. Display Panel
10. Anti-falling Sensor
11. TerminalforRecharge
12. Front Wheels
13. Rear Wheels
14. Side Brush
6. Status Indicator
7. Operating Buttons
8. Dust Bin Cover Release
9. Dust Bin Cover
15. Intake
16. MainBrushCover(VacuumSuctioncover)
17. Main Brush
18. Attachment Plate for Dust Cloth
19. Battery Cover



™


 
 
 



 
 



ENGLISH
Before UsingPreparingCleaningGuidanceZaalooProduct Information
18
Notice for Battery Installation
1. PlaceMamiRobotupsidedownonaat,paddedsurfacesuchasona
towelorblanket.PressandslidethebatterycoverasshowninFigure.
2. Insert the battery plug into the socket as shown in Figure.
3. PlacetheRechargeableBatteryinthebatteryrepositoryandclosethe
battery cover after well arrangement of cords.
4. Dismounting is carried out in reverse order.
Installation of Charging Station
1. Locate charging station in an even surface and stand it against the wall as shown in Figure. For the auto-recharging,
make sure there is no obstacle within 1.5 m radius.
2.After inserting adapt terminal into the charging station, plug the power cord in the power socket.
Batteryplug
Click!
Insert the plug into the socket Correct installation Wrong installation
Battery socket
O X

Zaaloo Product InformationGuidanceCleaningPreparingBefore Using
19
ENGLISH
1. Press dust bon cover release and pull to remove bin. You can empty
and clean dust bin easily.
2. For restraining the propagating of germs, clean dust bin with a pH-
neutral detergent and rinse it with water.
3. After drying dust bin at good ventilation, install it in main body.
4. Remove dirty dust lter through separating upper lter compartment and
under filtercompartmentasshowninFigure.Replacenewdustfilteras
shown in Figure.
5. Combine lter compartment with dust bin, and install it in main body
with closing dust bin cover until it "clicks" into place.
Empty Dust Bin and Replace Dust Filter
The longer pin(+) of the lower
compartment is facing downwards.
Putdustfilterinlowercompartment.
Combine upper compartment with
compartments of previous step.
Maintain Side Brushes
Becausethesidebrusheseasilyattracthairandotherforeignsubstances,we
recommendcleaningthemfrequently.Cleaningeciencymaydecreasedue
to excessive foreign substances on the side brushes.
Removethescrewofthesidebrushturninginanticlockwisedirectionwith
(+)driver.Becarefulwhenyouremovethesidebrush.Using(-)drivermaybe
helpful. Remounting is carried out in reverse order.

ENGLISH
Before UsingPreparingCleaningGuidanceZaalooProduct Information
20
Attachment of Microber Dust Cloth
1. Pull the attachment plate from its original location to the holder until it "clicks" into place as shown in Figure.
Ifyoumisplacetheplate,cleaningeciencyandworkingtimecanbeinuencedbyfrictionbetweenmachineandoor.
2. Attach the clean and moistened cloth to the plate as shown in Figure. Use only Microber Dust cloth oered from
MamiRobot, otherwise, working time can become shorter due to dierences of area, thickness, and friction.
Rotor part Stator part
Maintain Main Brush
For maintaining of cleaning ability, check and clean the main brush regularly.
1.SeparatethemainbrushcoverbypressingthecoverreleaserasshowninFigure.
2.Afterliftingthestatorpart(blackcube)up,separatetherotorpartfromthemainbody.
Two Options of Cover
For the normal cleaning, use main brush cover with main brush. If there are dust, hair or pet's hair in the area, you
can use dust cleaning cover with unmounting of main brush, and press dust cleaning button on the remote control.
1. Normal Cleaning 2. Dust Cleaning (for dust, hair and pet's hair)
