Marmitek SD90 User manual

IRELESS SMOK
ETECTOR SD9
WIRELESS SMOKE
DETECTOR SD90
20090 / 100205 © MARMITEK ALL RIGHTS RESERVED
OWNER’S MANUAL 3
BETRIEBSANLEITUNG 9
MODE D’EMPLOI 15
GEBRUIKSAANWIJZING 21

WIRELESS SMOKE
DETECTOR SD90
2MARMITEK
UK
1. Test button
2. Signal LED
3. Siren
4. Reset button
5. Program LED
6. Battery compartment
D
1. Testtaste
2. Signal LED
3. Sirene
4. Reset-Taste
5. Programmier LED
6. Batteriefach
F
1. Touche de test
2. Signal LED
3. Sirène
4. Touche RESET
5. LED jaune de
programmation
6. Compartiment à piles
NL
1. Testknop
2. Signaal LED
3. Sirene
4. Resetknop
5. Programmeer LED
6. Batterijvak
3
2
1
5
4
6

WIRELESS SMOKE DETECTOR SD90 OWNER’S MANUAL
For use with Marmitek security systems of the types:
• SafeGuard
• TotalGuard
• HomeGuard MS8000
• Security System MS9470, MS9770, MS9970
• Security System Protector 28
• Home Automation Controller SC2200, SC2700, SC2800, SC9000
Please read these instructions carefully and completely before initial activation; they contain
information for the correct installation of this wireless smoke alarm.
SAFETY WARNINGS
• The SD90 is a smoke alarm that is exclusively designed for use in the home. The smoke alarm emits a
piercing sound when smoke is detected. Ensure that the smoke alarm is positioned in an area where
the built-in siren can be clearly heard, also when you are sleeping. Place additional smoke alarms if
necessary. You can also use the smoke alarm with Marmitek security systems to add extra functionality.
In this way it is possible to receive a telephone warning if the smoke alarm is activated. Please be
aware: the manufacturer is not responsible for use of this extra function.
• Test your smoke alarm once a month.
• To prevent short circuits, this product should only be used inside and only in dry spaces. Do not expose
the components to rain or moisture. Do not use the product close to a bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or bright light sources.
• Do not open the product: the device contains live parts. The product should only be repaired or
serviced by a qualified repairman
• In case of improper usage or if you have opened, altered and repaired the product yourself, all
guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the
product or when the product is used for purposes other than specified. Marmitek does not accept
responsibility for additional damage other than covered by the legal product responsibility.
•
Do not use cleaning products when cleaning the alarm. Clean the alarm with a dry or slightly damp cloth.
• Batteries: keep batteries out of the reach of children. Dispose of batteries as chemical waste. Never use
old and new batteries or different types of batteries together. Remove the batteries when you are not
using the system for a longer period of time.
• Check the polarity (+/-) of the batteries when inserting them in the product. Wrong positioning can
cause an explosion.
TABLE OF CONTENTS
1. General and function 4
2. Application 4
3. Positioning 4
4. Installation 5
5. Preparing for use 5
6. Registering the smoke detector with the SC9000 base station of the SafeGuard / TotalGuard 5
7. Registering the smoke detector with the base stations of the types MS9470, MS9770, MS9970,
SC2200, SC2700, SC2800, Protector 28 6
8. Registering the smoke detector with the base station of the type Homeguard MS8000 6
9. What happens when the alarm goes off? 6
10. Changing the battery 6
3
SD90 

11. Reset to the factory settings 7
12. Changing the address of the smoke alarm 7
13. Frequently Asked Questions 7
14. Technical data 8
1 GENERAL INFORMATION AND FUNCTION
The smoke detector can detect incipient low temperature fires and open fires with smoke
development and can be installed in any room. The smoke detector operates by the optical
principle. There are no radioactive substances in this detector.
The smoke detector incorporates the following features:
• It monitors rooms for the development of smoke.
• It has an integrated signal transmitter.
• Your Marmitek Alarm System dials out, even if your security system is not armed.
2 APPLICATION
The radio smoke detector is intended for the detection of smoke in interiors by the use of
optical and acoustic warnings, as well as wireless transmission over distances of up to 30
meters. In combination with the HomeGuard MS8000 the range is up to 10 meters. Range may
vary due to battery and temperature conditions. The SD90 smoke detector does not sense gas, heat or
smokeless flames! The equipment may not be modified under any circumstances.
3 POSITIONING
It is advisable to install several smoke detectors in your home. At least one smoke detector should be installed
on each floor. This ensures that an effective warning is possible when a fire starts. One smoke detector must
be installed in the area outside the bedroom which is used as the exit (corridor and/or staircase).
Also ensure that you install the smoke detector at a location where it can be easily heard, even
through the closed door of the bedroom! (Otherwise you will not wake up during a fire alarm!)

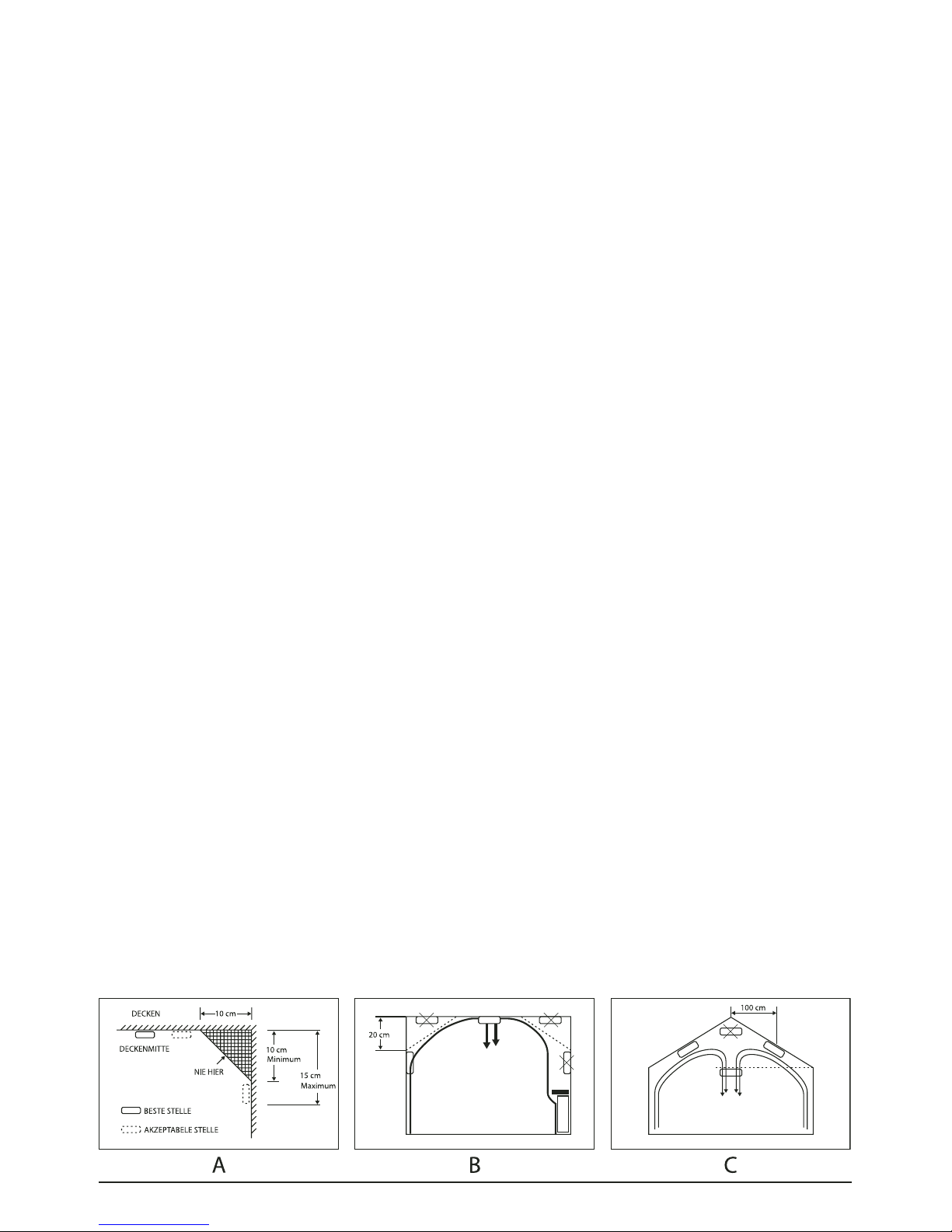

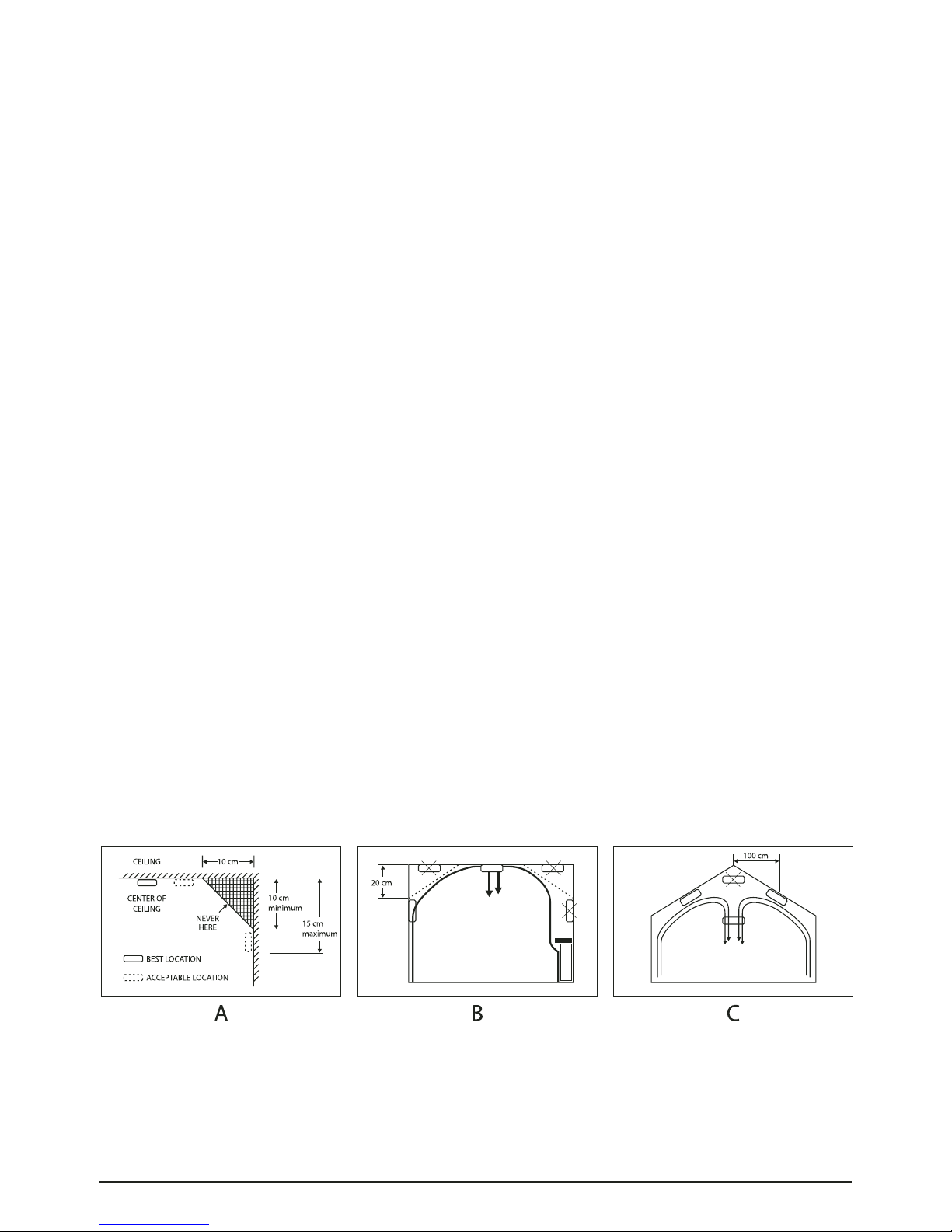

Recommended best and acceptable locations to mount smoke detectors (figure A):
The smoke detector should be installed on the ceiling in the centre of the room. Smoke rises
and gathers in this area (figure B) and placing the smoke alarm here guarantees the earliest
possible alarm warning. For sloping roofs, the smoke alarm should be installed about 1 meter
from the highest point, as displayed in figure C.
Smoke detectors can be installed in all rooms, but not in the bathroom or directly above the
cooking area in the kitchen.
Ensure that the smoke detector is not installed directly on or near large metal objects as they
can affect the radio range.
Before installing the SD90 smoke detector on your ceiling or the wall, ensure that the SD90 is
within range of your Marmitek security system. You can test this by pushing the test button of
4MARMITEK

the SD90. The Marmitek security system should now be triggered and will dial the preprogrammed
telephone numbers.
In the case of range problems, choose a different location for your SD90 smoke detector.
Moving the SD90 just a few centimetres can make a big difference in range.
To avoid false alarms, do not install the SD90 smoke detector in your kitchen, garage, in dusty
places, in places with a higher than average air flow (near ventilation, open windows), near
metal and in places where the temperature is below 10°C or above 37°C.
4 INSTALLATION
Please follow these steps to install the Marmitek smoke detector:
• Do not insert the battery at this stage (9V). Please follow the steps of the next chapter before you
insert the battery. The smoke detector will not operate until you insert the battery properly.
• Remove the mounting bracket from your unit by rotating it counter-clockwise.
• In each of the keyhole slots, draw a mark on the wall or ceiling to locate a mounting plug and screw.
• Remove the bracket.
• Drill two holes at the marks and insert plastic wall plugs. Ensure that the detector does not get any
plaster dust on it when you drill the holes for mounting.
• Attach the bracket to the wall using the two screws and plastic wall plugs (supplied)
• Line up the slot of the bracket and the detector. Push the detector onto the mounting bracket and
turn it clockwise to fix it into place. Pull outward on the detector to make sure it is securely attached to
the mounting bracket.
5 PREPARING FOR USE
The factory settings of the SD90 mean that an alarm message is sent to your Marmitek security system,
even when your system is not activated.
☺ Optional. You can also have the smoke alarm configured to be registered as a “sensor” with your
Marmitek system (advanced use). This offers you two extra options.
When there is an alarm, you can see which sensor triggered the alarm.
A message will be displayed on your console when the battery is running out of power.
If you want to use the advanced options of the SD90, you can download the instruction manual for
“advanced use of the SD90” from www.marmitek.com (this can be found in the SD90 product
information, click the link directions for use). The advanced options do not work with HomeGuard.
Activating the sensor:
1. Connect the battery
2. Press the Reset button for a short period (4)
3. The yellow LED will blink twice
☺ If the yellow LED blinks more than twice, reset the smoke alarm to the factory setting. (See chapter 11.)
6 REGISTERING THE SMOKE DETECTOR WITH THE SC9000 BASE
STATION OF THE SAFEGUARD / TOTALGUARD
Carry out the following steps:
1. To access the menu, press the menu or menu button. The display will now read ‘ENTER PIN’.
2. Enter your 4-digit PIN code (factory setting 0000). For every digit entered, a * will appear on the display.
5
SD90 

3. When the PIN code has been entered correctly, the word ‘INSTALL’ will show up on the display.
4. Press OK.
5. Press the Test button (1) on the smoke alarm until the smoke alarm emits an audio signal. The console
will respond with a beep. The display will read “RMOT x SET”.
6. Even If you are using more than one smoke detector you only have to register the first one.
7. Press CLEAR to go back to the main menu. Press CLEAR again to quit the menu.
7 REGISTERING THE SMOKE DETECTOR WITH THE BASE STATIONS
OF THE TYPES MS9470, MS9770, MS9970, SC2200, SC2700,
SC2800, PROTECTOR 28
Carry out the following steps:
1. Open the lid on the right side of your security system’s base station.
2. Set the mode switch to the INSTALL position. All indicators of occupied zones will come on.
3. Press the Test button on the smoke alarm (1) until the alarm emits an audio signal. Your console will
respond with a beep.
4. Even If you are using more than one smoke detector you only have to register the first one.
5. Reset the mode switch to the RUN1 or RUN2 position. Zone indicators will go off.
8 REGISTERING THE SMOKE DETECTOR WITH THE BASE STATION OF
THE TYPE HOMEGUARD MS8000
Carry out the following steps:
(Every time you press a key you will hear a short confirmation beep)
1. Open the front lid of the HomeGuard MS8000.
2. Enter your current PIN. (Personal Identification Number) If you have never changed this code before,
the factory default code is [0000]. You will hear three high tones and one low tone as a confirmation.
The green indicator will start flashing.
3. Press “1” on the keyboard of the HomeGuard MS8000: one high tone is given to confirm.
4. Press the Test button on the smoke alarm (1) until the alarm emits an audio signal.
5. Even if you are using more than one smoke detector you only have to register the first one.
6. Press any button on your HomeGuard MS8000 keyboard to finalize the registration procedure. One
short low tone will be given and the green indicator stops flashing.
9 WHAT HAPPENS WHEN THE ALARM GOES OFF?
In the event of a fire, the smoke alarm will send an alarm signal to the Marmitek security system. It does
not matter if the console is switched on or off. The alarm will work in both instances.
The security system will call the pre-programmed telephone numbers, the alarm will go off (with or without
a siren, depending on the settings) and the lights will be turned on (this will not occur with HomeGuard).
You can test the system by keeping the Test button on the smoke alarm (1) pressed for more than 5 seconds.
10 CHANGING THE BATTERY
When the battery is almost empty, the SD90 will emit a short beep every 30 seconds. If this occurs,
immediately replace the battery. If you fail to do this, there is a risk that there will be no signal in case of a fire.
The SD90 settings will not be affected when changing the battery.
IMPORTANT: AFTER CHANGING THE BATTERY, PRESS THE RESET BUTTON ONCE
To ACTIVATE THE SMOKE ALARM!
6MARMITEK

11 RESET TO THE FACTORY SETTINGS
If the SD90 smoke alarm does not function as you expected, or if you made a mistake during
programming, it is possible to reset the smoke alarm to the original factory settings. Follow these
instructions to reset the SD90:
1. Keep the Test button pressed (1) and press the Reset button (4) for a short period. The yellow LED (5)
will light up.
2. Let go of the Test button. The yellow LED will go out. Wait 3 seconds and go to step 3.
3. Press the Test button once. The yellow LED will light up when you press the Test button. Let go of the
Test button.
4. Wait until the yellow LED starts blinking again
5. Press the Test button once more. The yellow LED will light up when you press the Test button
6. Wait 20 seconds. The yellow LED will light up a number of times during the 20 seconds.
7. The smoke alarm has now been reset to the factory settings
☺ For an extra check you can press the Reset button once. The yellow LED should blink twice.
12 CHANGING THE ADDRESS OF THE SMOKE ALARM
Only change the address when your neighbours also use a Marmitek security system with SD90 smoke
alarms.
Your smoke alarm uses Address 1 as standard. You can change this address to address 2 .. 15. NEVER USE
ADDRESS 16 (this is a special function for advanced use).
Changing the address:
1. Keep the Test button pressed (1) and press the Reset button (4) for a short period. The yellow LED (5)
will light up.
2. Let go of the Test button. The yellow LED will go out. Wait 3 seconds and go to step 3.
3. Now enter the new address, for example, address 5.
4. Press the Test button five times. The yellow LED will light up every time you press the Test button.
5. Wait 20 seconds. The yellow LED will light up a number of times during the 20 seconds.
6. The address has now been changed.
7. You now have to (re)register your smoke alarm with your system. Press the Test button to see if
everything is working correctly. Your Marmitek system should now produce an alarm.
13 FREQUENTLY ASKED QUESTIONS
Question: Does the siren of the smoke detector also go off if an alarm is triggered?
Answer: No. The siren in the smoke detector cannot be triggered via the alarm system. It will
only go off when it detects fire/smoke.
Question: How many SD90 smoke detectors can I register?
Answer: Every SD90 is registered at the same address. There is no maximum number of smoke detectors.
Question: Is it possible to switch off the audio alarm signal that indicates the battery is almost empty?
Answer: No, because of safety considerations this signal cannot be switched off.
Question: Does every SD90 take up the place of a remote control when it is registered?
Answer: No, only the first SD90 that you registered takes the place of a remote control.
7
SD90 

Any other questions?
Visit www.marmitek.com > Customer Service for the latest list of Frequently Asked Questions.
14 TECHNICAL DATA
Frequency: 433,92 MHz
Range: Up to 30 meters.
The range is up to 15 meters in combination with the HomeGuard MS8000.
Alarm: 85 dB
Power supply: 9V block battery, Alkaline-type
Operating temperature: 10 to 37 degrees (Celsius)
Air humidity: < 95% rel. air humidity
Dimensions: cross section: 118 mm, 35 mm thick
8MARMITEK

DRAHTLOSER RAUCHMELDER SD90 GEBRAUCHSANLEITUNG
Geeignet für nachfolgende Marmitek-Sicherheitssysteme:
• SafeGuard
• TotalGuard
• HomeGuard MS8000
• Sicherheitssystem MS9470, MS9770, MS9970
• Sicherheitssystem Protector 28
• Home Automation Controller SC2200, SC2700, SC2800, SC9000
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Alarm aktivieren; diese enthält
Informationen zur bestimmungsgemäßen Installation dieses drahtlosen Rauchmelders.
SICHERHEITSHINWEISE
• Der SD90 ist als Rauchmelder ausschließlich für stellenweisen Gebrauch im Haus vorgesehen. Der
Rauchmelder gibt bei Rauchentwicklung einen durchdringenden Ton ab. Achten Sie darauf, dass der
Rauchmelder so angebracht wird, dass die eingebaute Sirene für anwesende Bewohner gut hörbar ist,
auch wenn diese schlafen. Bringen Sie wenn nötig mehrere Rauchmelder an. Sie können den
Rauchmelder als Zusatzfunktion im Kombination mit Marmitek Sicherheitssystemen verwenden. Somit
können Sie auch telefonisch benachrichtigt werden, wenn der Rauchmelderalarm ausgelöst wird.
Achtung: für die Funktionalität dieser Zusatzfunktion ist der Fabrikant nicht haftbar.
• Überprüfen Sie einmal monatlich den Betrieb des Rauchmelders.
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in
trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht
neben oder nahe eines Bades, Schwimmbades usw. verwenden.
•
Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthält Bestandteile mit lebensgefährlicher Stromspannung.
Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
•
Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Repara-
turen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts
oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Verwenden Sie für die Pflege des Rauchmelders keine Reinigungsprodukte. Sie können den Melder mit
einem trockenen, oder angefeuchteten Tuch reinigen.
• Batterien: Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als
chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von
Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien.
• Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu
Explosionsgefahr führen.
INHALTSVERZEICHNIS
1. Allgemeine Informationen und Funktion 10
2. Anwendungsbereich 10
3. Anbringungsorte 10
4. Montage 11
5. Inbetriebnahme 11
6. Anmelden des Rauchmelder an die Sicherheitszentrale SC9000 des Typs Safeguard / Totalguard 12
7. Anmelden des Rauchmelders an die Sicherheitszentrale des Typs MS9470, MS9770, MS9970,
SC2200, SC2700, SC2800, Protector 28 12
9
SD90 

8. Anmeldung des Rauchmelders bei Ihrer Sicherheitszentrale HomeGuard MS8000 12
9. Was geschieht bei einem Alarm? 12
10. Batterie auswechseln 13
11. Zurückversetzen in die Fabrikseinstellung 13
12. Die Adresse des Rauchmelders ändern 13
13. Häufig gestellte Fragen 14
14. Technische Daten 14
1 ALLGEMEINE INFORMATIONEN UND FUNKTION
Der Rauchmelder detektiert beginnende Brände mit einer niedrigen Temperatur und offene Brände mit
Rauchentwicklung und kann in jedem gewünschten Raum installiert werden. Der Melder arbeitet mit
einem optischen Sensor. Dieser Melder enthält keine radioaktiven Bestandteile.
Der Rauchmelder hat nachfolgende Eigenschaften:
• Er kontrolliert den Raum auf Rauchentwicklung.
• Er verfügt über einen integrierten Signalsender.
• Ihr Marmitek-Alarmsystem schlägt Alarm, auch wenn Ihr Sicherheitssystem nicht aktiviert wurde.
2 ANWENDUNGSBEREICH
Der radiografische Rauchmelder ist für die Signalisierung von Rauchentwicklung in Innenräumen mit optisch-
/akustischer Warnung bestimmt und sendet ein drahtloses Signal über einen Höchstabstand von 30 Metern aus.
Kombiniert mit der HomeGuard MS8000 beträgt die Höchstreichweite 10 m. Dieser Bereich kann variieren,
abhängig von der verwendeten Batterie und der Temperatur. Der SD90-Rauchmelder detektiert keine Gase, Wärme
oder Flammen ohne Rauchentwicklung! Das Gerät darf nicht geöffnet oder zweckentfremdet verwendet werden.
3 ANBRINGUNGSORTE
Es empfiehlt sich, mehrere Rauchmelder im Haus/in der Wohnung zu installieren.
In jedem Stockwerk sollte mindestens ein Rauchmelder installiert werden. So werden Sie im Falle vor
Brand immer zeitig gewarnt. Installieren Sie einen Rauchmelder außerhalb des Schlafzimmers (z.B. im
Flur oder Treppenaufgang).
Bringen Sie den Rauchmelder so an, dass sie diesen auch gut hören können, wenn Ihre Schlafzimmertür
geschlossen ist! (es reicht nicht, wenn der Rauchmelder nur schwach zu hören ist!)
Empfehlenswerte Anbringungsorte für Rauchmelder (Abb. A):
Die Anbringung eines Rauchmelders im Raum oder Flur muss stets in Deckenmitte erfolgen. Der Rauch
steigt hoch und sammelt sich in diesem Bereich (Abb. B), sodass ein hier angebrachter Rauchalarm zuerst
ein Warnsignal abgeben wird. Bei einem schrägen Dach muss der Rauchmelder ca. 1 m unter dem
höchsten Punkt des Raumes installiert werden, wie Abb. C zeigt. Sie können Rauchmelder in sämtlichen
Räumen anbringen, außer im Badezimmer oder überhalb der Kochnische in der Küche.
Bringen Sie Rauchmelder nicht zu nahe großer metallener Objekte an, da dies den radiografischen Bereich
beeinflussen kann.
10 MARMITEK

Vor Anbringung des SD90 gegen die Wand oder Decke, müssen Sie überprüfen ob sich Ihr SD90 innerhalb
des Bereichs Ihres Marmitek Sicherheitssystems befindet. Sie können dies ausprobieren, indem Sie die
Testtaste des Rauchmelders tätigen. Das Marmitek-Sicherheitssystem wird nun aktiviert und die
programmierten Telefonnummern anwählen.
Befindet sich der Rauchmelder außerhalb des Bereiches des Systems, so bringen Sie den SD90 an einem
anderen Ort an. Manchmal reicht es schon, den SD90 um nur einige Zentimeter zu versetzen.
Um Fehleralarm vorzubeugen, raten wir Ihnen davon ab, den SD90 in Ihrer Küche, Garage, einem
staubreichen Raum, oder an Orten mit einem stärkeren als normalen Luftstrom (bei einem Ventilator,
überhalb von Fenstern), nahe metallener Gegenstände oder an Orten mit Temperaturen niedriger als 10 °C
oder höher als 37 °C anzubringen.
4 MONTAGE
Befolgen Sie nachfolgende Schritte zur Montage des Marmitek-Rauchmelders:
• Die Batterie (9V) noch nicht in den Melder einlegen. Folgen Sie zunächst den näheren Anweisungen im
nächsten Kapitel bevor Sie die Batterie einlegen. Der Rauchmelder ist erst betriebsbereit, wenn Sie die
Batterie richtig eingesetzt haben.
• Entfernen Sie die Befestigungskappe des Melders, indem Sie diese entgegen dem Uhrzeigersinn losdrehen.
• Bringen Sie in jedem Schraubenloch einen Strich an der Wand oder der Decke an, um die Stelle für
Dübel und Schraube zu markieren.
• Entfernen Sie die Befestigungskappe.
• Bohren Sie zwei Löcher in die markierten Stellen und drücken oder hammern Sie die Dübel in die
Wand. Während des Bohrens darf kein Staub auf oder in den Rauchmelder gelangen.
• Befestigen Sie die Befestigungskappe mit den zwei Schrauben und Plastikdübeln.
• Halten Sie den Melder gegen die Befestigungskappe. Drücken Sie den Rauchmelder fest und drehen
ihn im Uhrzeigersinn fest. Ziehen Sie leicht am Rauchmelder um zu überprüfen, ob dieser gut festsitzt.
5 INBETRIEBNAHME
Der SD90 ist fabriksmäßig eingestellt um Rauchmeldung an Ihr Marmitek Sicherheitssystem weiterzuleiten,
auch wenn Ihr System nicht aktiviert ist.
☺ Sie können den Rauchmelder auch optionell als "Sensor" bei Ihrem Marmitek System (feingegliederte
Verwendung) anmelden. Dies bietet Ihnen zwei zusätzliche Möglichkeiten:
1. Bei einem Rauchalarm wird angezeigt, an welchem Sensor der Alarm ausgelöst wurde
2. Wenn die Batterie beinahe leer ist, wird dies in Ihrer Zentrale angezeigt.
Wenn Sie die feingegliederten Möglichkeiten des SD90 nutzen möchten, dann können Sie hierzu die
Gebrauchsanleitung "feingegliederte Anwendung des SD90" über www.marmitek.com downloaden
(zu finden unter SD90 Produktinformationen, Gebrauchsanweisung anklicken). Die feingegliederten
Möglichkeiten funktionieren nicht mit der HomeGuard.
Aktivieren des Sensors:
1. Schließen Sie die Batterie an
2. Drücken Sie kurz die Reset-Taste (4)
3. Das gelbe LED blinkt 2x
☺ Blinkt das gelbe LED mehr als 2x, stellen Sie dann den Melder zurück in die Fabrikseinstellung.
Siehe Kapitel 11)
11
SD90 

6 ANMELDEN DES RAUCHMELDER AN DIE SICHERHEITSZENTRALE
SC9000 DES TYPS SAFEGUARD / TOTALGUARD
Befolgen Sie nachfolgende Anweisungen:
1. Um Zugang zum Menü zu erhalten, drücken Sie auf Menü oder Menü Taste. Das Display fragt
nun "PIN EINGEBEN"
2. Geben Sie den vierstelligen PIN-Code ein (Fabrikseinstellung 0000). Für jedes eingegebene Zeichen
erscheint ein * im Display.
3. Wenn der PIN-Code korrekt eingegeben wurde, erscheint das Wort INSTALL im Display.
4. Drücken Sie auf OK.
5 Drücken Sie die Testtaste (1) des Rauchmelders, bis der Rauchmelder ein akustisches Signal abgibt. Die
Zentrale reagiert mit einem Pfeifton. Im Display erscheint "FERN x SET".
6. Bei Verwendung mehrerer Rauchmelder muss lediglich der erste angemeldet werden.
7. Drücken Sie die Taste CLEAR, um wieder zum Hauptmenü zurückzukehren. Drücken Sie erneut auf
CLEAR, um das Menü zu verlassen.
7 ANMELDEN DES RAUCHMELDER AN DIE SICHERHEITSZENTRALE
DES TYPS MS9470, MS9770, MS9970, SC2200, SC2700, SC2800,
PROTECTOR 28
Befolgen Sie nachfolgende Anweisungen:
1. Öffnen Sie die Klappe rechts an der Sicherheitszentrale Ihres Alarmsystems.
2. Stellen Sie den Modusschalter auf INSTALL ein. Alle Indikatoren der besetzten Zonen leuchten auf.
3. Drücken Sie die Testtaste (1) des Rauchmelders so lange, bis der Rauchmelder ein akustisches Signal
abgibt. Ihre Zentrale reagiert mit einem Pfeifton.
4. Bei Verwendung mehrerer Rauchmelder muss lediglich der erste angemeldet werden.
5. Stellen Sie den Modusschalter erneut ein auf RUN1 of RUN2. Die Zone-Indikatoren erlöschen.
8 ANMELDUNG DES RAUCHMELDERS BEI IHRER SICHERHEITS-
ZENTRALE HOMEGUARD MS8000
Befolgen Sie nachfolgende Anweisungen:
(Immer wenn Sie eine Taste drücken, wird ein kurzer Ton ertönen.)
1. Öffnen Sie die Vorderklappe der HomeGuard MS8000.
2. Geben Sie Ihren gegenwärtigen PIN-Code ein. Haben Sie diesen Code noch niemals verändert, so ist
die standardmäßige Einstellung 0000. Sie hören drei hohe Töne und einen tiefen Bestätigungston. Die
grüne Lampe beginnt zu blinken.
3. Drücken Sie auf Taste 1 der HomeGuard MS8000 Tastatur. Sie hören einen hohen Bestätigungston.
4. Drücken Sie auf die Testtaste (1) des Rauchmelders, bis die Zentrale mit einem Pfeifton reagiert.
5. Bei Verwendung mehrerer Rauchmelder muss lediglich der erste angemeldet werden
6. Drücken Sie eine willkürliche Taste Ihrer HomeGuard MS8000 Tastatur um die Anmeldung zu beenden.
Sie hören einen kurzen, tiefen Ton und die grüne Lampe hört auf zu blinken.
9 WAS GESCHIEHT BEI EINEM ALARM?
Im Fall eines Brandes sendet der Rauchmelder ein Alarmsignal zum Marmitek Sicherheitssystem. Es ist egal,
ob Sie die Basiszentrale ein- oder ausgeschaltet haben. In beiden Fällen wird Alarm ausgelöst.
Das Sicherheitssystem ruft die programmierten Telefonnummern an, der Alarm wird ausgelöst (abhängig von
den Einstellungen mit oder ohne Sirene) und Ihre Beleuchtung schaltet sich ein (nicht bei der HomeGuard).
Sie können das System testen, indem Sie die Testtaste (1) des Rauchmelders länger als 5 Sekunden
festhalten.
12 MARMITEK

10 AUSTAUSCHEN DER BATTERIE
Wenn die Batterie beinahe aufgebraucht ist, gibt der SD90 alle 30 Sekunden einen kurzen Pfeifton ab.
In diesem Falle müssen Sie die Batterie direkt austauschen. Tun Sie dies nicht, so riskieren Sie, dass bei
Brand keine Signalisierung mehr stattfindet.
Die Einstellungen Ihres SD90 bleiben nach dem Batterieaustausch erhalten.
WICHTIG: NACH DEM AUSTAUSCHEN DER BATTERIE MÜSSEN SIE EINMAL DIE
RESET-TASTE DRÜCKEN UM DEN MELDER ERNEUT ZU AKTIVIEREN !!
11 ZURÜCKVERSETZEN IN DIE FABRIKSEINSTELLUNG
Wenn der SD90 Rauchmelder nicht erwartungsgemäß funktioniert, oder wenn Sie sich während des
Programmierens geirrt haben, dann haben Sie die Möglichkeit, den Rauchmelder in seine ursprüngliche
Fabrikseinstellung zurückzuversetzen. Das Zurückversetzen des SD90 in die Fabrikseinstellung funktioniert
wie folgt
1. Halten Sie die Testtaste (1) fest und drücken Sie kurz auf die Reset-Taste (4). Das gelbe Programmier -
LED (5) leuchtet auf.
2. Lassen Sie die Testtaste los. Das gelbe Programmier -LED erlöscht. Fahren Sie innerhalb von 3
Sekunden mit Schritt 3 fort.
3. Drücken Sie 1x auf die Testtaste. Das gelbe LED leuchtet in dem Moment auf, indem Sie die Testtaste
drücken. Lassen Sie die Testtaste wieder los.
4. Warten Sie, bis das gelbe LED nochmals blinkt.
5. Drücken Sie noch 1x auf die Testtaste. Das gelbe LED leuchtet in dem Moment auf, in dem Sie die
Testtaste drücken.
6. Warten Sie 20 Sekunden. Das gelbe LED wird innerhalb dieser 20 Sekunden noch einige Male
aufleuchten.
7. Der Melder befindet sich nun wieder in der Fabrikseinstellung
☺ Zur Kontrolle können Sie 1x die Reset-Taste drücken. Das gelbe LED muss nun 2x blinken.
12 DIE ADRESSE DES RAUCHMELDERS ÄNDERN
Ändern Sie die Adresse nur, wenn Ihre Nachbarn auch ein Marmitek Sicherheitssystem kombiniert mit SD90
Rauchmeldern verwenden.
Der Rauchmelder hat standardmäßig die Adresse 1. Sie können diese Adresse in Adresse 2.. 15 ändern.
VERWENDEN SIE NIEMALS ADRESSE 16 (Spezialfunktion für feingegliederte Anwendung).
Ändern der Adresse:
1. Halten Sie die Testtaste (1) fest und drücken Sie kurz die Reset-Taste (4). Das gelbe Programmier LED (5)
leuchtet auf.
2. Lassen Sie die Testtaste los. Fahren Sie innerhalb von 3 Sekunden mit Schritt 3 fort.
3. Nun geben Sie die neue Adresse ein, z.B. Adresse 5. Drücken Sie die Testtaste 5x. Immer wenn Sie die
Testtaste drücken, leuchtet das gelbe LED auf.
4.
Warten Sie 20 Sekunden. Das gelbe LED wird innerhalb dieser 20 Sekunden noch einige male aufleuchten.
5. Die Adresse ist nun geändert.
6. Sie müssen Ihren Rauchmelder nun (erneut) bei Ihrem System anmelden. Testen Sie die Funktionalität
indem Sie die TEST-Taste drücken. Ihr Marmitek System muss nun einen Alarm auslösen.
13
SD90 

13 HÄUFIG GESTELLTE FRAGEN
Frage: Ertönt die Sirene im Rauchmelder auch, wenn ein Alarm generiert wird?
Antwort: Nein. Die Sirene im Rauchmelder kann nicht über das Alarmsystem aktiviert werden. Er
wird nur nach Registrierung von Rauch/Feuer ertönen.
Frage: Wie viele SD90 Rauchmelder kann ich anmelden?
Antwort: Jeder SD90 wird an ein und dieselbe Adresse angemeldet. Die Anzahl ist im Prinzip
also unbegrenzt.
Frage: Kann der akustische Alarm bei Batterie fast leer Meldung abgeschaltet werden?
Antwort: Nein, diese Meldung kann aus Sicherheitsgründen nicht abgeschaltet werden.
Frage: Tritt jeder SD90 an die Stelle einer Fernbedienung wenn man diesen anmeldet?
Antwort: Nein, der erste SD90 den Sie anmelden, tritt an die Stelle einer Fernbedienung.
Weitere Fragen?
Besuchen Sie www.marmitek.com > Kundendienst für eine aktuelle Übersicht häufig gestellter
Fragen über Ihr Produkt.
14 TECHNISCHE DATEN
Frequenz: 433,92 MHz
Reichweite: Max. 30 m. Die Reichweite in Kombination mit dem HomeGuard MS8000,
beträgt max. 15 m.
Alarm: 85 dB
Speisung: 9V Alkaline Blockbatterie
Betriebstemperatur: 10 - 37°C.
Luftfeuchtigkeit: < 95% RH
Abmessungen (mm): Durchmesser: 118 mm, Dicke 35 mm
14 MARMITEK

DÉTECTEUR DE FUMÉE SANS FIL SD90 GUIDE D’UTILISATION
A utiliser avec des systèmes de sécurité Marmitek des types :
• SafeGuard
• TotalGuard
• Homeguard MS8000
• Système de sécurité MS9470, MS9770, MS9970
• Système de sécurité Protector 28
• Console domotique et alarme SC2200, SC2700, SC2800, SC9000
Veuillez lire ces instructions attentivement et dans leur totalité avant la première mise en service ; elles
contiennent des informations concernant l’installation correcte de ce détecteur de fumée sans fil.
AVERTISSEMENTS DE SECURITE
• Le détecteur de fumée SD90 est uniquement destiné à un usage local dans la maison. En cas de développement
de fumées, le détecteur de fumée émet un bruit strident. Le détecteur de fumée doit être placé de telle façon
que les personnes présentes soient en mesure d’entendre la sirène intégrée, même pendant leur sommeil.
Installez plusieurs détecteurs de fumée, si besoin est. Vous pouvez aussi utiliser le détecteur de fumée en
combinaison avec des systèmes de sécurité Marmitek. De cette façon, vous pouvez également recevoir un
avertissement par téléphone quand le détecteur de fumée émet un signal d’alarme. Attention : la responsabilité
civile du fabricant ne couvre pas le fonctionnement de cette application supplémentaire.
• Vérifier tous les mois le fonctionnement du détecteur de fumée.
• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des
endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou
près d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des
sources de lumières trop fortes.
• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les
réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie.
Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une
utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité
pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ne pas utiliser de produits d’entretien pour le nettoyage du détecteur de fumée. Vous pouvez nettoyer
le détecteur à l’aide d’un chiffon sec ou légèrement humidifié.
• Piles : tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets
chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types
différents. Enlever les piles lorsque le système sera mis longtemps hors de service.
• Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion.
CONTENU
1. Généralités et fonction 16
2. Utilisation 16
3. Mise en place 16
4. Installation 17
5. Mise en service 17
6.
Enregistrer le détecteur de fumée dans les stations de base SC9000 des types SafeGuard / TotalGuard 18
7. Enregistrer le détecteur de fumée dans les stations de base des types MS9470, MS9770,
MS9970, SC2200, SC2700, SC2800, Protector 28 18
15
SD90 

8. Enregistrer le détecteur de fumée dans la station de base du type Homeguard MS8000 18
9. Que se passe-t-il quand une alarme se déclenche? 19
10. Remplacer la pile 19
11. Remettre en réglage usine 19
12. Modifier l’adresse du détecteur de fumée 20
13. F.A.Q (Foire aux questions) 20
14. Données techniques 20
1 GÉNÉRALITÉS ET FONCTION
Il peut détecter des feux couvants ainsi que des feux déclarés provoquant de la fumée, et peut
être installé dans n’importe quelle pièce. Le détecteur de fumée fonctionne sur principe optique.
Ce détecteur ne contient aucune substance radioactive.
Vous serez impressionné par le détecteur de fumée grâce aux
caractéristiques suivantes :
• Surveillance des pièces afin de détecter le développement de fumée.
• Emetteur de signaux intégré.
• Votre Système d’alarme Marmitek compose les numéros de téléphone préprogrammés même si votre
système de sécurité n’est pas activé.
2 UTILISATION
Le détecteur de fumée sans fil vise à signaler la présence de fumée à l’intérieur de la maison et
est pourvu d’un système d’avertissement tant optique qu’acoustique. Il fait également des
transmissions sans fil couvrant une distance d’un maximum de 30 mètres. En combinaison avec
le HomeGuard MS8000, la portée maximale est de 10 mètres. La portée peut varier en fonction
de la condition de la pile et de la température.
Sans la présence de fumée, le détecteur de fumée SD90 ne détecte pas de gaz, de chaleur ou
de flammes! En aucun cas l’appareil ne peut être modifié.
3 MISE EN PLACE
Il est conseillé d’installer plusieurs détecteurs de fumée dans votre maison.
De toutes façons, au moins un détecteur de fumée devrait être installé à chaque étage.
C’est la seule manière d’assurer un avertissement efficace dès le début d’un feu.
Un détecteur de fumée doit être installé impérativement dans le passage qui mène du secteur des
chambres à la sortie (couloir et/ou escaliers).
De plus, faites attention à ce que le détecteur de fumée soit installé à un endroit où vous pouvez l’entendre
parfaitement, même à travers une porte de chambre fermée ! (Sinon, vous ne vous réveillerez pas lors
d’une alerte au feu !)
Recommandations concernant les meilleurs endroits et les endroits acceptables pour monter les détecteurs
de fumée (illustration A).
Le détecteur de fumée devrait être installé sur le plafond dans le centre de la pièce. De la fumée s’élève et
s’accumule à cet endroit (illustration B) ce qui garantit l’alerte au plus tôt. Dans le cas de toits en pente, le
détecteur de fumée devrait être installé à une distance d’environ 1 mètre du point le plus haut, comme le
montre l’illustration C.
Les détecteurs de fumée peuvent être installés dans toutes les pièces ; ne pas les monter cependant dans la
cuisine directement au-dessus de la zone de cuisson, ou dans la salle de bains.
Assurez-vous que le détecteur de fumée n’est pas installé directement sur ou à proximité de
16 MARMITEK

grands objets en métal, puisque ceux-ci peuvent influencer de façon négative la portée des signaux radio.
Avant d’installer le détecteur de fumée SD90 au plafond ou sur le mur, assurez-vous que le SD90 se trouve
à portée de votre système de sécurité Marmitek. Vous pouvez tester ceci en appuyant sur le bouton de test
du SD90. Le système de sécurité Marmitek devrait alors se mettre en marche et appeler les numéros de
téléphone préprogrammés.
Si des problèmes de portée surviennent, il faudra choisir un autre endroit pour votre détecteur de fumée
SD90. Déplacer le SD90 de quelques centimètres seulement peut faire une grande différence quant à la
portée.
Afin d’éviter des fausses alertes, n’installez pas le détecteur de fumée SD90 dans votre cuisine ou au
garage, dans des endroits poussiéreux ou soumis à des courants d’air plus que moyen (à coté des
ventilateurs ou des fenêtres ouvertes), près des objets en métal et dans des endroits soumis à des
températures en dessous de 10°C ou au-dessus de 37°C.
4 INSTALLATION
Veuillez suivre les étapes suivantes pour installer le détecteur de fumée Marmitek :
• Ne pas insérer la pile (9V) à cette étape-ci. Veuillez suivre les étapes du chapitre suivant avant d’insérer
la pile. Le détecteur de fumée fonctionnera uniquement après l’insertion correcte de la pile.
• Enlever le support de montage de votre unité en le tournant dans le sens contraire des aiguilles d’une
montre.
• Dans chaque fente, sur le mur ou sur le plafond, indiquer l’endroit de montage d’une cheville et d’une
vis.
• Enlever le support.
• Percer deux trous aux endroits indiqués et insérer les chevilles en plastique. Déplacer le détecteur afin
d’éviter que de la poussière provenant du plâtre ne tombe sur l’appareil lorsque vous percez des trous
pour le montage.
• En utilisant les deux vis et les chevilles en plastique (incluses), fixer le support au mur.
• Aligner les fentes du support avec le détecteur. Presser le détecteur contre le support de montage et
tourner dans le sens des aiguilles d’une montre afin de le fixer à sa place. Tirer sur le détecteur pour
s’assurer de sa fixation solide au support de montage.
5 MISE EN SERVICE
Le SD90 a été préréglé en usine pour transmettre la détection de fumée à votre système de sécurité
Marmitek, même si votre système n’a pas été activé.
☺ En option, vous pouvez enregistrer le détecteur dans votre système Marmitek en tant que « capteur »
(utilisation avancée). Cela vous offre deux possibilités supplémentaires :
1. Lors d’une alerte à la fumée, il est indiqué quel capteur a déclenché l’alerte.
2. Votre centrale indique l’épuisement de la pile.
17
SD90 

Si vous désirez utiliser les possibilités avancées du SD90, vous pouvez à cet effet télécharger le manuel
« utilisation avancée du SD90 » sur le site www.marmitek.com (voir SD90 information produit, touche
mode d’emploi). Les possibilités avancées ne fonctionnent pas avec le HomeGuard.
Activation du capteur:
1. connecter la pile
2. appuyer brièvement sur la touche «reset» (4)
3. le LED jaune clignote 2X
☺ Si le LED jaune clignote plus de 2X, vous devez remettre le détecteur en réglage usine. (Voir chapitre 11)
6 ENREGISTRER LE DÉTECTEUR DE FUMÉE DANS LES STATIONS DE
BASE SC9000 DES TYPES SAFEGUARD / TOTALGUARD
Exécuter les étapes suivantes :
1. Pour avoir accès au menu, appuyer sur la touche menu

ou menu

. L’écran indique alors « ENTRER
CODE »
2. Entrer votre code d’accès PIN de 4 chiffres (réglage usine 0000). Après chaque chiffre introduit, un *
apparaît sur l’écran.
3. Lorsque le code PIN est correctement enregistré, le mot INSTALL apparaît sur l’écran.
4. Appuyer sur OK.
5. Appuyer sur la touche de test (1) du détecteur de fumée jusqu’à ce que le détecteur de fumée émette
un signal acoustique. La centrale réagit en émettant un bip sonore. L’écran indique « TCDE x PROG ».
6. Même si vous utilisez plusieurs détecteurs de fumée, il suffit d’enregistrer le premier.
7. Appuyer sur la touche CLEAR pour retourner au menu principal. Appuyer de nouveau sur CLEAR pour
quitter le menu.
7 ENREGISTRER LE DÉTECTEUR DE FUMÉE DANS LES STATIONS DE
BASE DES TYPES MS9470, MS9770, MS9970, SC2200, SC2700,
SC2800, PROTECTOR 28
Exécuter les étapes suivantes :
1. Ouvrir le couvercle situé sur le coté droit de la station de base de votre système de sécurité.
2. Commuter l’interrupteur de mode en position INSTALL. Tous les témoins des zones occupées
s’allument.
3. Appuyer sur la touche de test (1) du détecteur de fumée jusqu’à ce que le détecteur de fumée émette
un signal acoustique. La centrale réagit en émettant un bip sonore.
4. Même si vous utilisez plusieurs détecteurs de fumée, il suffit d’enregistrer le premier.
5. Remettre l’interrupteur de mode en position RUN 1 ou RUN 2. Les témoins de zone s’éteignent.
8 ENREGISTRER LE DÉTECTEUR DE FUMÉE DANS LA STATION DE BASE
DU TYPE HOMEGUARD MS8000
Exécuter les étapes suivantes :
(Chaque fois que vous appuyez sur un bouton, vous entendrez un bref bip de confirmation)
1. Ouvrir le couvercle situé devant sur le Homeguard MS8000
2. Introduire votre code d’accès PIN actuel (Personal Identification Number). Si vous n’avez encore jamais
modifié ce code, le code d’accès usine par défaut est [0000]. Vous entendrez trois sons aigus et un son
grave de confirmation. Le témoin vert commencera à clignoter.
3. Appuyer sur « 1 » sur le clavier du Homeguard MS8000 : un seul son de confirmation aigu se fera
entendre.
18 MARMITEK

4. Appuyer sur la touche de test (1) du détecteur de fumée jusqu’à ce que votre centrale réagisse en
émettant un bip sonore.
5. Même si vous utilisez plusieurs détecteurs de fumée, il suffit d’enregistrer le premier.
6. Appuyer sur n’importe quel bouton du clavier de votre Homeguard MS8000 afin de terminer la
procédure d’enregistrement. Un seul son grave bref se fera entendre et le témoin vert cessera de
clignoter.
9 QUE SE PASSE-T-IL QUAND UNE ALARME SE DÉCLENCHE?
En cas d’incendie, le détecteur de fumée envoie un signal d’alarme au système de sécurité Marmitek, que la
station de base ait été activée ou non. Dans les deux cas, l’alarme se déclenche.
Le système de sécurité appelle les numéros de téléphone préprogrammés, l’alarme se déclenche (en
fonction des réglages avec ou sans sirène) et vos lampes s’allument (ne s’applique pas au HomeGuard).
Pour tester le système, appuyer plus de 5 secondes sur la touche de test (1) du détecteur de fumée.
10 REMPLACER LA PILE
Quand la pile s’épuise, le SD90 émet un bip bref toutes les 30 secondes.
Vous devez alors immédiatement remplacer la pile. Sinon, vous risquez qu’aucun signal ne soit émis en cas
d’incendie.
Les réglages de votre SD90 seront conservés lors du remplacement des piles.
IMPORTANT: APRES AVOIR CHANGE LES PILES, APPUYEZ UNE FOIS SUR LA TOUCHE
«RESET» AFIN DE REACTIVER LE DETECTEUR !!
11 REMETTRE EN RÉGLAGE USINE
Si le détecteur de fumée SD90 ne fonctionne pas comme prévu, ou si vous vous êtes trompé lors de la
programmation, vous avez la possibilité de remettre le détecteur de fumée en réglage usine originel.
Remettre le SF90 en réglage usine se fait ainsi :
1. En appuyant sur la touche de test (1), pousser brièvement sur la touche RESET (4). Le LED jaune de
programmation jaune (5) s’allume.
2. Relâcher la touche de test. Le LED jaune s’éteint. Passer à l’étape 3 dans les 3 secondes.
3. Appuyer 1x sur la touche de test. Le LED jaune s’allume au moment où vous appuyez sur la touche de
test. Relâcher la touche de test.
4. Attendre jusqu’à ce que le LED jaune clignote à nouveau.
5. Appuyer encore 1x sur la touche de test. Le LED jaune s’allume au moment où vous appuyez sur la
touche de test.
6. Attendre 20 secondes. Le LED jaune s’illuminera encore plusieurs fois au cours de ces 20 secondes.
7. Le détecteur a alors été remis en réglage usine.
☺ Comme vérification, vous pouvez appuyez 1x sur la touche RESET. Le LED jaune doit alors clignoter 2x.
19
SD90 

12 MODIFIER L’ADRESSE DU DÉTECTEUR DE FUMÉE
Modifiez l’adresse uniquement si vos voisins utilisent également un système de sécurité Marmitek en
combinaison avec des détecteurs de fumée SD90.
De manière standard, votre détecteur de fumée est doté de l’adresse 1. Vous pouvez modifier cette adresse
en adresse 2..15. N’UTILISEZ JAMAIS L’ADRESSE 16 (fonction spéciale pour utilisation avancée).
Modifier l’adresse:
1. En appuyant sur la touche de test (1), pousser brièvement sur la touche RESET (4). Le LED jaune de
programmation jaune (5) s’allume.
2. Relâcher la touche de test. Passer à l’étape 3 dans les 3 secondes.
3. Vous allez insérer la nouvelle adresse à présent, par exemple l’adresse 5. Appuyer 5x sur la touche de
test. Chaque fois que vous appuyez sur la touche de test, le LED jaune jaune s’illumine.
4. Attendre 20 secondes. Le LED jaune s’illuminera encore plusieurs fois au cours de ces 20 secondes.
5. A présent, l’adresse a été modifiée.
6. Vous devez (à nouveau) enregistrer le détecteur dans votre système. Testez le fonctionnement en
appuyant sur la touche de test. Votre système Marmitek doit alors générer une alarme.
13 F.A.Q (FOIRE AUX QUESTIONS)
Question : La sirène du détecteur de fumée se déclenche-t-elle aussi lorsqu’une alarme est générée?
Réponse : Non. La sirène du détecteur de fumée ne peut pas être activée par l’intermédiaire du système
d’alarme. Elle ne se déclenchera qu’en détectant de la fumée ou du feu.
Question : Combien de détecteurs de fumée SD90 peut-on initialiser?
Réponse : Une seule adresse est utilisée pour l’initialisation des détecteurs de fumée SD90. En principe,
leur nombre est donc illimité.
Question : L’alerte acoustique indiquant l’épuisement de la pile peut-elle être désactivée ?
Réponse : Non. Pour des raisons de sécurité, vous ne pouvez pas désactiver cette alerte.
Question : Chaque SD90 prend-il la place d’une télécommande quand il est initialisé?
Réponse : Non, le premier SD90 que vous initialisez prend la place d’une télécommande.
Des questions?
Visitez le site www.marmitek.com > Customer Service (service clientèle) pour une liste des
questions les plus fréquemment posées sur ce produit.
14 DONNÉES TECHNIQUES
Fréquence : 433,92 MHz
Portée : jusqu’au 30 mètres. En combinaison avec le Homeguard MS8000,
la portée est de 15 mètres maximum.
Alarme : 85 dB
Alimentation électrique : Pile bloc 9V, alcaline
Température de fonctionnement : 10°C à 37°C
Humidité de l’air : <95% d’humidité de l’air relative
Dimensions (mm) : diamètre: 118 mm, épaisseur 35 mm
20 MARMITEK
