Marquant 928-044 User manual

SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
© Jula AB27.01.2012
Bruksanvisning för digital TV antenn
Bruksanvisning for digital TV-antenne
Instrukcja obsługi anteny telewizji cyfrowej
Operating Instructions for digital TV antenna
928-044

SVENSKA 4
TEKNISKA DATA................................................................................................................ 4
BESKRIVNING................................................................................................................... 4
Egenskaper................................................................................................................ 4
HANDHAVANDE ................................................................................................................ 5
Monteringstillbehör för mastmontering....................................................................... 5
Monteringstillbehör för väggmontering....................................................................... 6
Mastmontering på balkong......................................................................................... 6
INSTALLATION .......................................................................................................... 7
Direkt anslutning till tv-apparat................................................................................... 7
Anslutning med dekoder ............................................................................................ 7
NORSK 8
TEKNISKE DATA................................................................................................................ 8
BESKRIVELSE................................................................................................................... 8
Egenskaper................................................................................................................ 8
BRUK.................................................................................................................................. 9
Monteringstilbehør til mastmontering......................................................................... 9
Monteringstilbehør til veggmontering....................................................................... 10
Mastmontering på balkon......................................................................................... 10
MONTERING ............................................................................................................11
Direkte tilkobling til TV-apparat .................................................................................11
Tilkobling med dekoder.............................................................................................11
POLSKI 12
DANE TECHNICZNE ....................................................................................................... 12
OPIS................................................................................................................................. 12
Właściwości ............................................................................................................. 12
OBSŁUGA ........................................................................................................................ 13
Akcesoria montażowe do montażu na maszcie....................................................... 13
Akcesoria montażowe do montażu na ścianie......................................................... 14
Montowanie na maszcie na balkonie ....................................................................... 14
INSTALACJA............................................................................................................ 15
Bezpośrednie podłączanie do odbiornika telewizyjnego.......................................... 15
Podłączanie do dekodera ........................................................................................ 15

ENGLISH 16
TECHNICAL DATA ........................................................................................................... 16
DESCRIPTION................................................................................................................. 16
Features................................................................................................................... 16
OPERATION..................................................................................................................... 17
Installation accessories for mast installation............................................................ 17
Installation accessories for wall-mounting ............................................................... 18
Mast installation on balcony..................................................................................... 18
INSTALLATION ........................................................................................................ 19
Direct connection to television ................................................................................. 19
Connection with decoder ......................................................................................... 19

SVENSKA
4

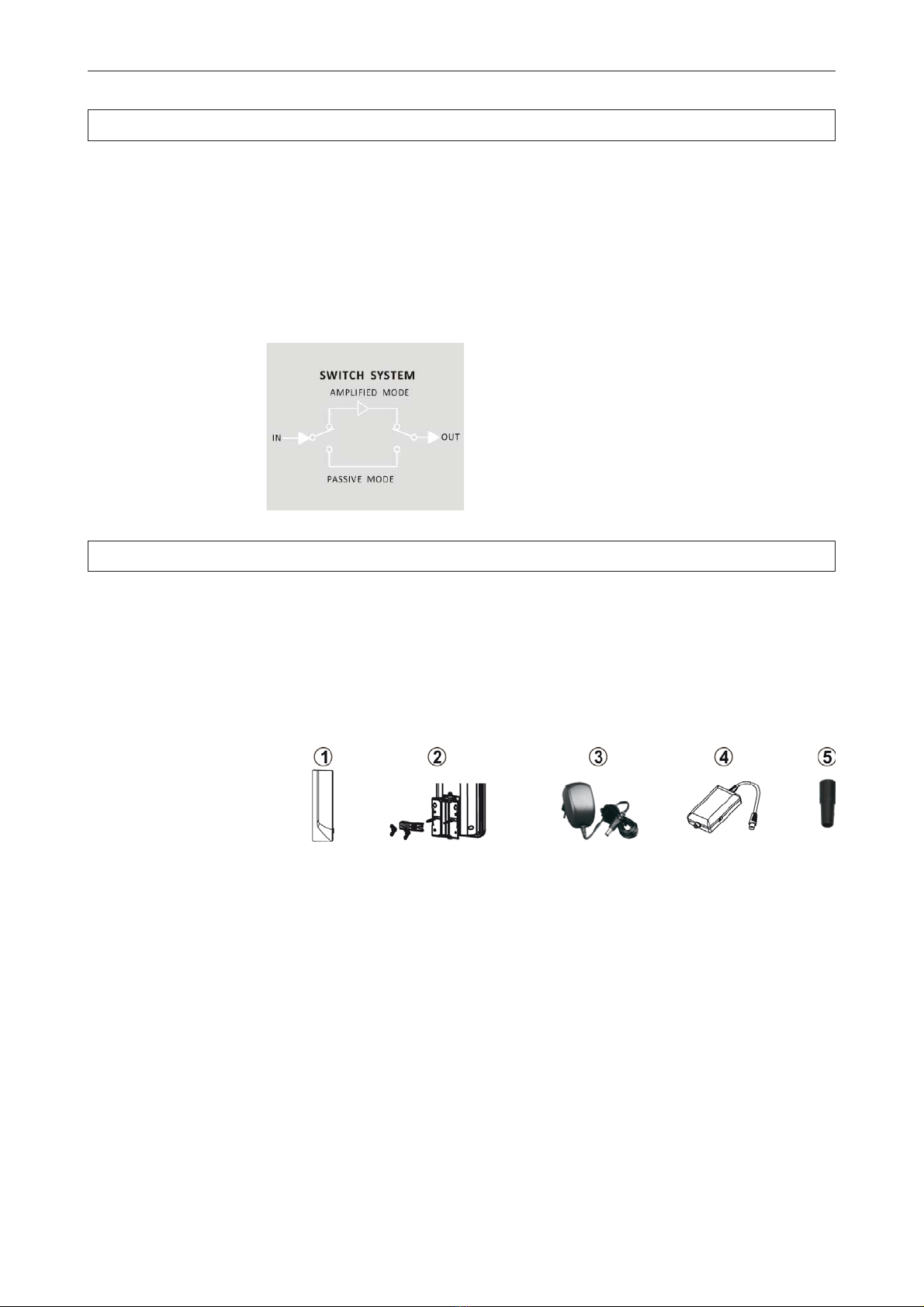

TEKNISKA DATA
BESKRIVNING
Frekvens, UHF 470–862 MHz
Antennförstärkning VHF12,5dB eller UHF36 dB
Max. uteffekt 100 dBμV
Anmärkning passiv
Impedans 75 Ω
Signal-/brusförhållande ≤3 dB
Strömförsörjning passiv eller 12 VDC, 100 mA
Anmärkning passiv eller förstärkt
Denna specialkonstruerade inom- och utomhusantenn är avsedd för mottagning av marksänd analog tv och
digital tv och HDTV och är ett utmärkt alternativ för digital-tv-mottagning i hushåll och på bärbara tv-apparater.
Alla tillbehör för vägg- eller mastmontering medföljer. Det UV- och vattensäkra höljet gör att den kan användas
inom- och utomhus.
Kontrollera före montering och användning att samtliga delar i listan över förpackningens innehåll finns.
Egenskaper
• UV- och vattenskyddad.
• Lätt, kompakt och enkel att installera.
• För både analog och digital HDTV-signalmottagning.
• Kraftig förförstärkare med litet brus.
• Dipolantenn för utmärkt UHF-signalmottagning.
• Kompatibel med HDTV med olika marksända digital-tv-system (DVB-T, ISDB-T, DMB-T/H, ATSC).
1. Antennenhet
2. Monteringstillbehör
3. Nätadapter
4. Batterienhet
5. Vattenskydd

SVENSKA
5
HANDHAVANDE
Läs bruksanvisningen noggrant innan användning!
Antennen kan användas inom- och utomhus och kan väggmonteras eller monteras på mast.
Tv-signalmottagaren
på framsidan ska riktas
mot sändarmasten.
Koaxialanslutning
Mastfäste
Fästskruvar
Väggfäste
Låsmutter
Dräneringshål
Hålet ska vara nedåt.
Blockera inte hålet.
Hål för fallsäkringsskruvar

SVENSKA
6

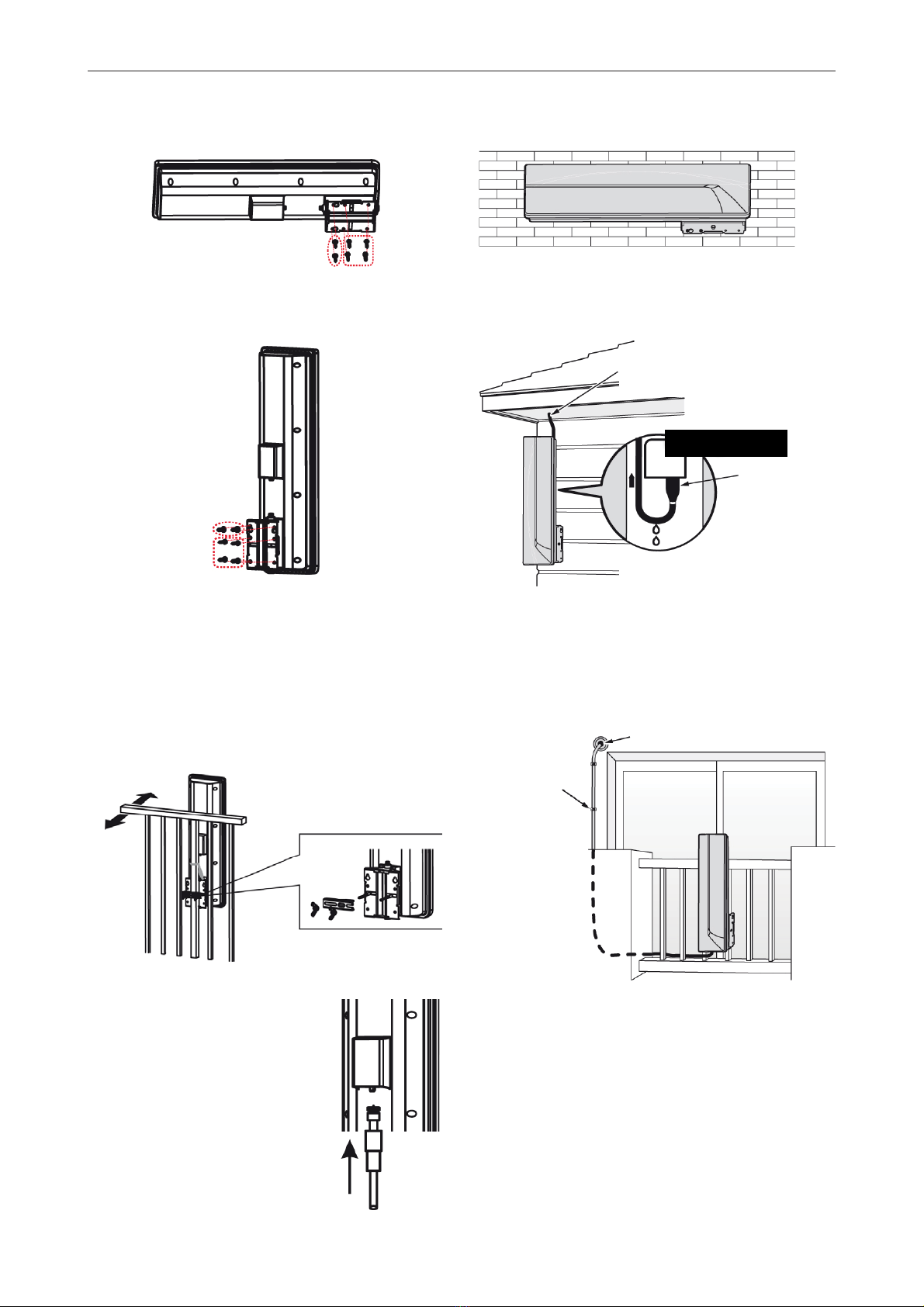

Monteringstillbehör för väggmontering
Mastmontering på balkong
Horisontell montering
Anslut koaxialkabelns stickpropp
till antennens koaxialanslutning
och placera vattenskyddet över
anslutningen.
Borra hål genom takfoten och
dra in antennkabeln i huset
Kabeln ska dras i en båge nedåt för
att förhindra att vatten tränger in
Vattenskydd
Utsida Kabel 75 Ω
Insida
Antennens baksida
Vertikal montering

SVENSKA
7
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

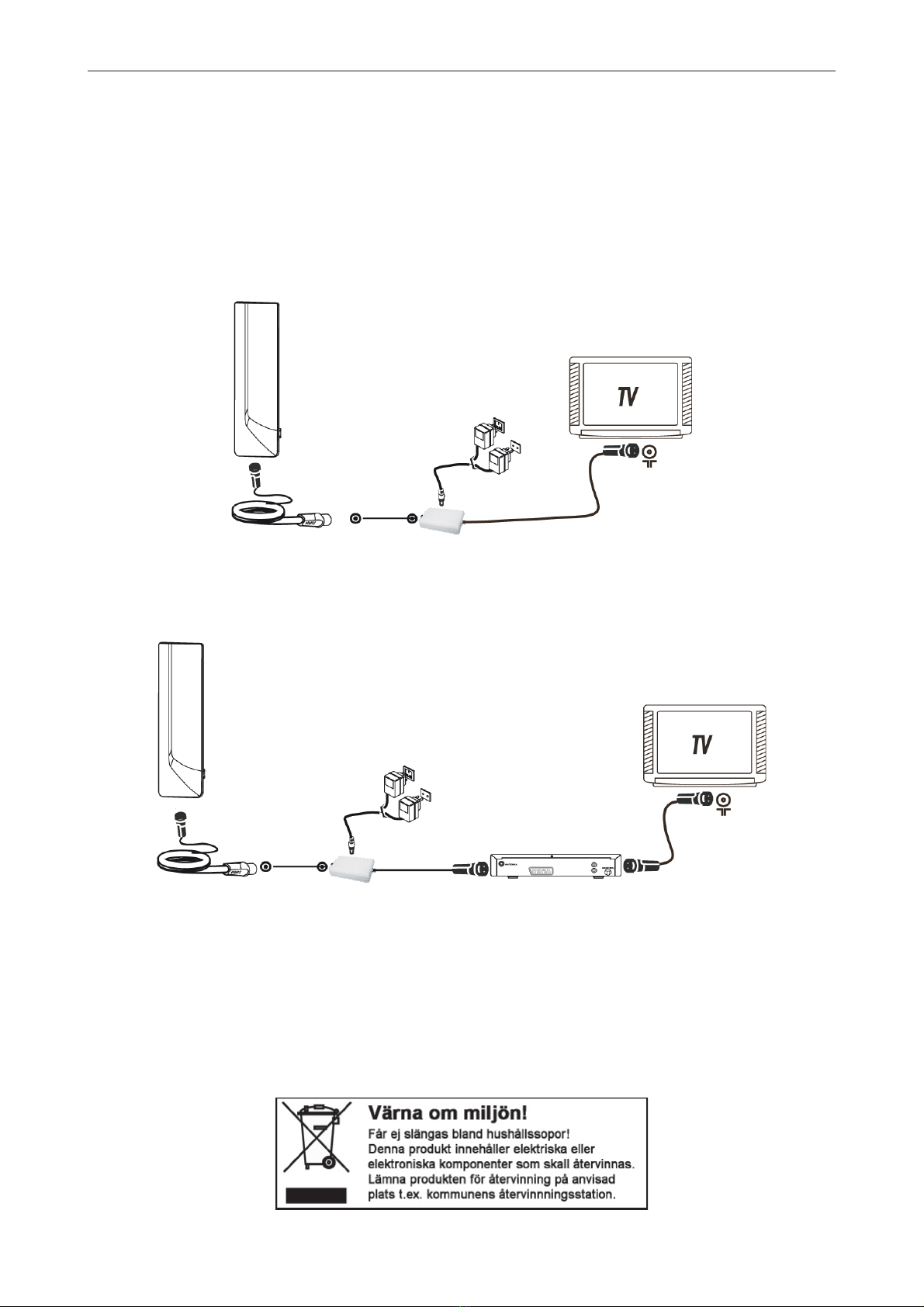

INSTALLATION
Anslutning med dekoder
AC230V
AC230V
Decoder
Direkt anslutning till tv-apparat
Antennen växlar till passivt läge, i synnerhet i områden med god signalstyrka, om antennen ansluts direkt till
tv eller dekoder, utan strömförsörjningsenhet.

NORSK
8

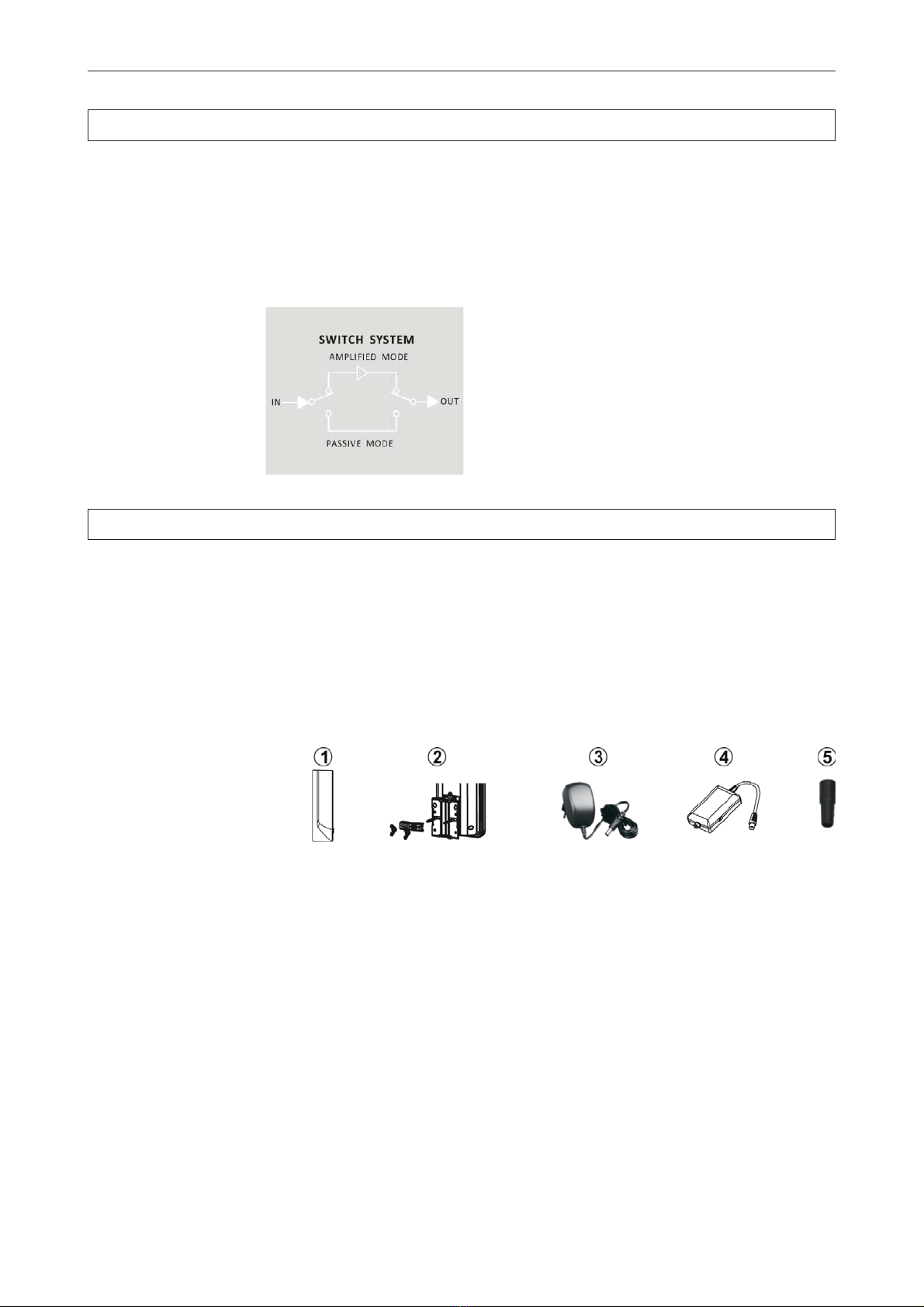

TEKNISKE DATA
BESKRIVELSE
Frekvens, UHF 470–862 MHz
Antenneforsterkning VHF12,5dB eller UHF36 dB
Maks. uteffekt 100 dBμV
Merknad passiv
Impedans 75 Ω
Signal-/støyforhold ≤3 dB
Strømforsyning passiv eller DC 12 V, 100 mA
Merknad passiv eller forsterket
Denne spesialkonstruerte inne- og uteantennen er beregnet for mottak av bakkesendt analog-TV og digital-
TV og HDTV og er et utmerket alternativ til digitalt TV-mottak i private hjem og på bærbare TV-apparater. Alt
tilbehør til vegg- eller mastmontering følger med. Det UV- og vannsikre dekselet gjør at den kan brukes både
innendørs og utendørs.
Kontroller før montering og bruk at du har samtlige deler på listen over pakkens innhold.
Egenskaper
• UV- og vannbeskyttet.
• Lett, kompakt og enkel å montere.
• Til både analog og digital HDTV-signalmottak.
• Kraftig forforsterker med lite støy.
• Dipolantenne for utmerket UHF-signalmottak.
• Kompatibel med HDTV med forskjellige bakkesendte digitale TV-systemer
(DVB-T, ISDB-T, DMB-T/H, ATSC).
1. Antenneenhet
2. Monteringstilbehør
3. Strømadapter
4. Batterienhet
5. Vannbeskyttelse

NORSK
9

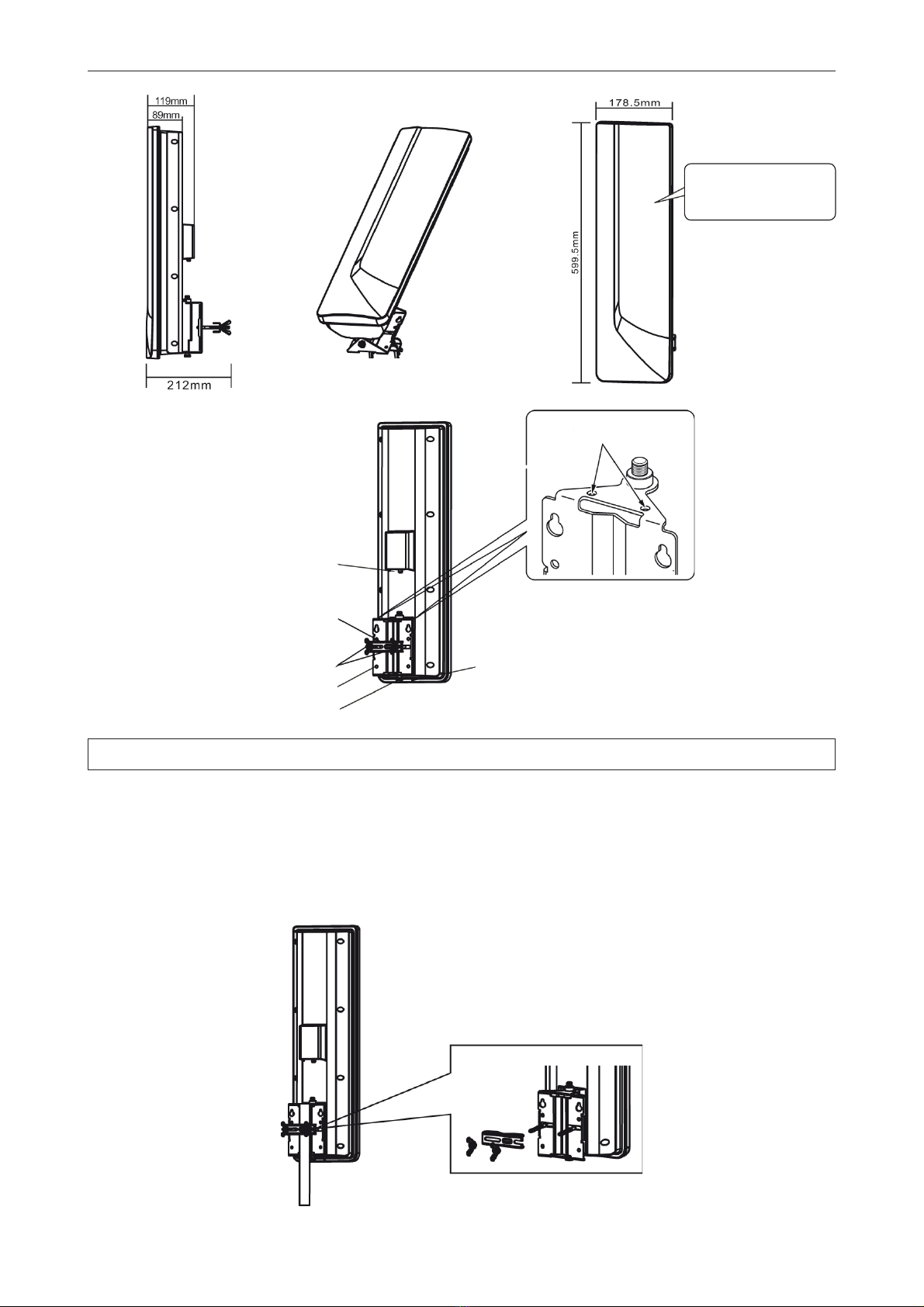

BRUK
Les bruksanvisningen nøye før bruk!
Antennen kan brukes innendørs og utendørs og kan veggmonteres eller monteres på mast.
Monteringstilbehør til mastmontering
TV-signalmottakeren på
forsiden skal rettes mot
sendermasten.
Koaksialtilkobling
Mastfeste
Festeskruer
Veggfeste
Låsemutter
Dreneringshull
Hullet skal vende nedover.
Ikke blokker hullet.
Hull til fallsikringsskruer

NORSK
10
Monteringstilbehør til veggmontering
Mastmontering på balkon
Horisontal montering
Koble koaksialkabelens støpsel
til antennens koaksialtilkobling,
og plasser vannbeskyttelsen over
tilkoblingen.
Bor hull gjennom takkanten og trekk
antennekabelen inn i huset
Kabelen skal trekkes i en bue
nedover for å forhindre at vann
trenger inn
Vannbeskyttelse
Utside Kabel 75 Ω
Innside
Antennens bakside
Vertikal montering

NORSK
11
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

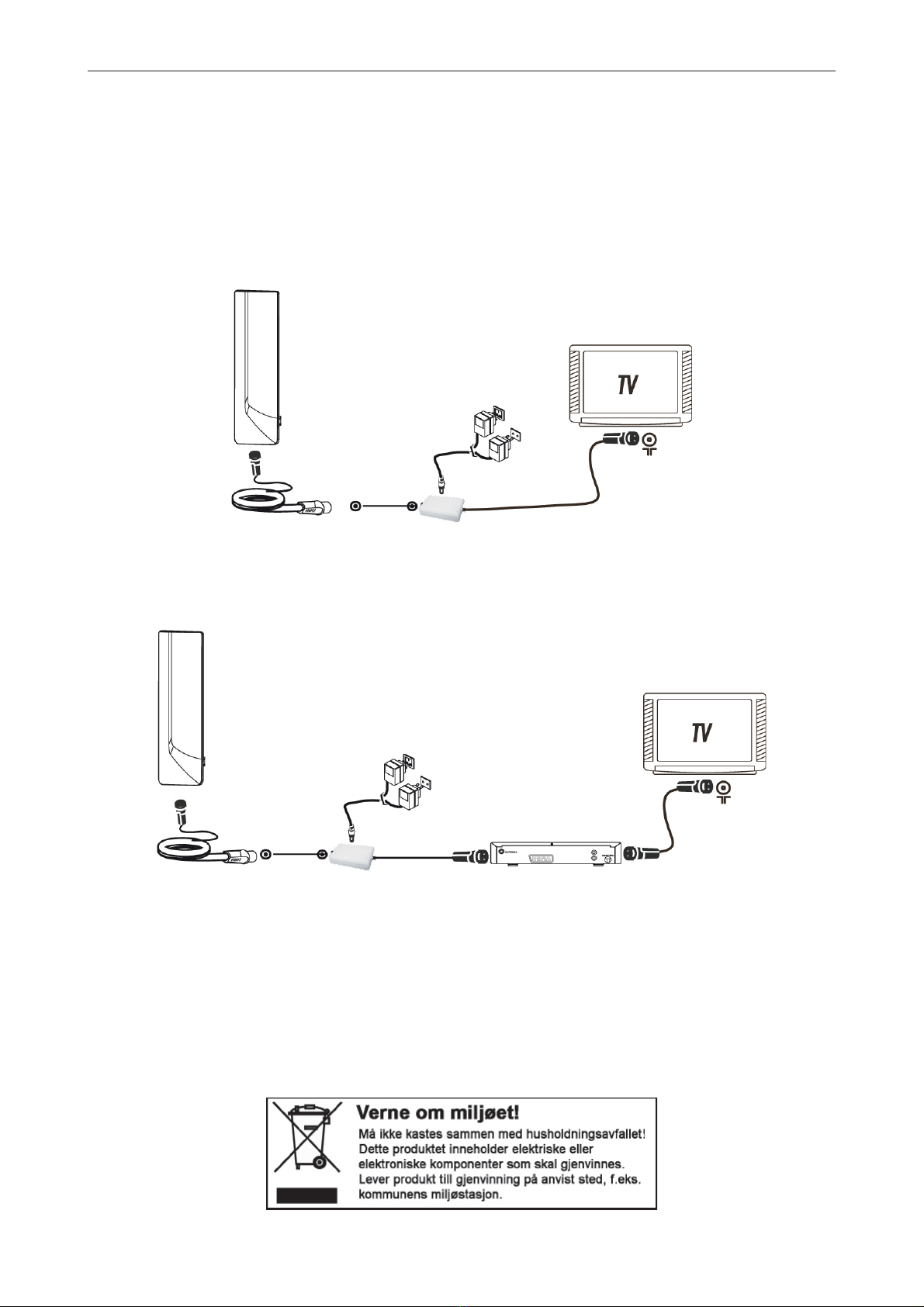

MONTERING
Hvis du avbryter installeringen av strømtilførselsenheten og kobler antennen direkte til tv-apparatet eller deko-
deren, vil den gå over i passiv modus. Dette gjelder særlig om du befinner deg i et område med sterkt signal.
Tilkobling med dekoder
AC230V
AC230V
Dekoder
Direkte tilkobling til TV-apparat

POLSKI
12

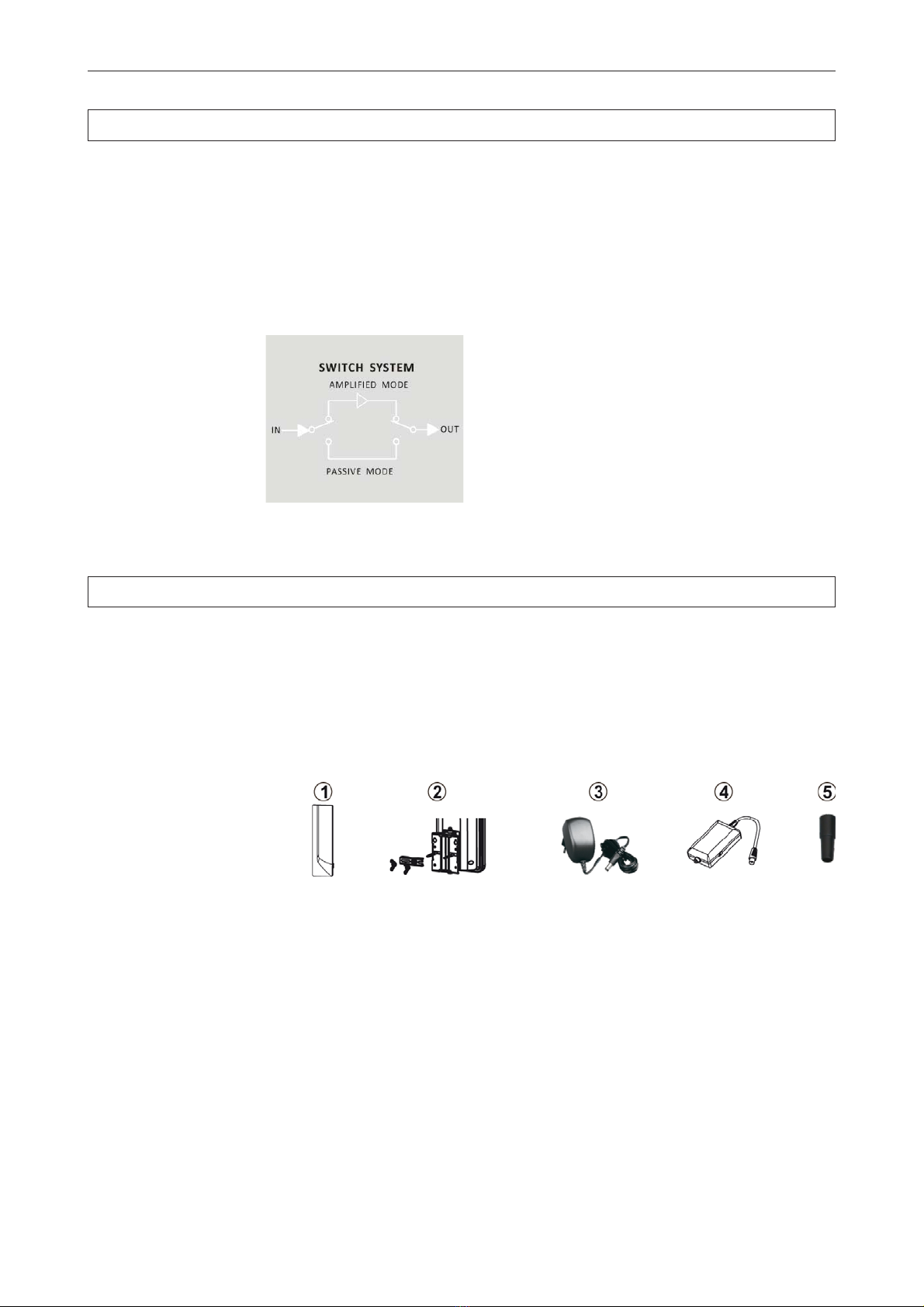

DANE TECHNICZNE
OPIS
Zakres częstotliwości, UHF 470–862 MHz
Wzmacniacz antenowy VHF12,5dB lub UHF36 dB
Maks. moc wyjściowa 100 dBμV
Uwaga pasywny
Impedancja 75 Ω
Stosunek sygnału do szumu ≤3 dB
Zasilanie pasywne lub DC 12 V, 100 mA
Uwaga pasywny lub wzmacniany
Ta specjalnie zaprojektowana antena wewnętrzna i zewnętrzna przeznaczona jest do odbioru naziemnej
telewizji analogowej oraz telewizji cyfrowej i telewizji wysokiej rozdzielczości. Jest znakomitym sposobem na
odbieranie telewizji cyfrowej w gospodarstwach domowych oraz na przenośnych odbiornikach telewizyjnych.
Zestaw zawiera wszystkie akcesoria niezbędne do montażu na ścianie i maszcie. Dzięki wodoszczelnej obu-
dowie odpornej na promieniowanie UV antena nadaje siędo użytku wewnątrz i na zewnątrz pomieszczeń.
Przed przystąpieniem do montażu i użytkowania sprawdź, czy w zestawie znajdująsięwszystkie elementy
z listy zawartości opakowania.
Właściwości
• Odporna na przenikanie wody i promieniowanie UV.
• Lekka, kompaktowa i łatwa w montażu.
• Do odbioru sygnałów analogowych oraz sygnałów cyfrowej telewizji wysokiej rozdzielczości.
• Mocny wzmacniacz o niewielkim współczynniku szumu.
• Antena dipolowa umożliwiająca znakomity odbiór sygnału UHF.
• Kompatybilna z technologiąHDTV o różnych systemach cyfrowej telewizji naziemnej
(DVB-T, ISDB-T, DMB-T/H, ATSC).
1. Antena
2. Akcesoria montażowe
3. Zasilacz
4. Jednostka baterii
5. Osłona wodoodporna

POLSKI
13
OBSŁUGA
Przed użyciem uważnie przeczytaj instrukcjęobsługi!
Antena nadaje siędo użytku wewnątrz i na zewnątrz pomieszczeń, można jązamontowaćna ścianie lub na
maszcie.
Akcesoria montażowe do montażu na maszcie
Odbiornik sygnału
telewizyjnego z
przodu anteny należy
skierowaćw stronę
masztu nadawczego.
Gniazdo współosiowe
Uchwyt masztowy
Wkręty mocujące
Uchwyt ścienny
Nakrętka zabezpieczają
Otwór odpływowy
Otwór powinien znajdowaćsięna dole.
Nie blokuj otwuru.
Otwory na śruby
asekuracyjne

POLSKI
14
Akcesoria montażowe do montażu na ścianie
Montowanie na maszcie na balkonie
Montażpoziomy
Anslut koaxialkabelns stickpropp
till antennens koaxialanslutning
och placera vattenskyddet över
anslutningen.
Wywierćotwór w okapie dachu i
przeciągnij kabel antenowy do domu
Kabel należy pociągnąć na dole po
łuku, aby zapobiec przenikaniu wody
Osłona
wodoodporna
Strona
zewnętrzna Utsida
Kabel 75 Ω
Strona
wewnętrzna
Tylna część anteny
Montażpionowy

POLSKI
15
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj siętelefonicznie z naszym działem obsługi klienta pod
numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl
INSTALACJA
Zaprzestanie instalacji komponentu zasilającego i podłączenie anteny bezpośrednio do telewizora lub do
dekodera STB spowoduje przełączenie na tryb pasywny, w szczególności u użytkowników znajdujących się
w zasięgu silnego sygnału.
Podłączanie do dekodera
AC230V
AC230V
Dekoder
Bezpośrednie podłączanie do odbiornika telewizyjnego

ENGLISH
16
TECHNICAL DATA
DESCRIPTION
Frequency, UHF 470-862 MHz
Antenna amplification VHF12,5dB or UHF36 dB
Max. output 100 dBμV
Remark passive
Impedance 75 Ω
Signal/noise ratio ≤3 dB
Power supply passive or DC 12 V, 100 mA
Remark passive or amplified
This specially designed indoor and outdoor antenna is intended for receiving terrestrial analogue TV, digital
TV and HDTV, and is a unique alternative to digital TV reception in households and on portable televisions.
All accessories for wall or mast installation are supplied. The UV-resistant and waterproof casing means that
it can be used indoors and outdoors.
Before installation and use, check that all the parts in the package’s contents list are present.
Features
• UV-resistant and waterproof.
• Lightweight, compact and easy to install.
• For both analogue and digital HDTV signal reception.
• Powerful amplifier with little noise.
• Dipole antenna for excellent UHF signal reception.
• Compatible with HDTV with various terrestrial digital TV systems (DVB-T, ISDB-T, DMB-T/H, ATSC).
1. Antenna unit
2. Installation accessories
3. Mains adapter
4. Battery unit
5. Water protection

ENGLISH
17
OPERATION
Read the Operating Instructions carefully before use
The antenna can be used indoors and outdoors, and can be wall-mounted or installed on a mast.
Installation accessories for mast installation
The TV signal receiver
on the front must be
angled towards the
transmitter mast.
Coaxial connection
Mast mount
Mounting screws
Wall mount
Lock nut
Drainage hole
The hole must be at the bottom.
Do not block the hole.
Holes for fall protection
screws

ENGLISH
18
Installation accessories for wall-mounting
Mast installation on balcony
Horizontal installation
Connect the coaxial cable’s plug to
the antenna’s coaxial connection,
and position the water protection
over the connection.
Drill a hole through the base of
the roof and bring the antenna
cable into the house.
The cable must run in a downwards
loop to prevent water penetration.
Water protection
Outside Cable 75 Ω
Inside
Rear of the antenna
Vertical installation

ENGLISH
19
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
INSTALLATION
Cancelling the installation of the power supply part and connecting the antenna directly to TV or set-top box,
it will switch to passive model, especially for the users in strong signal area.

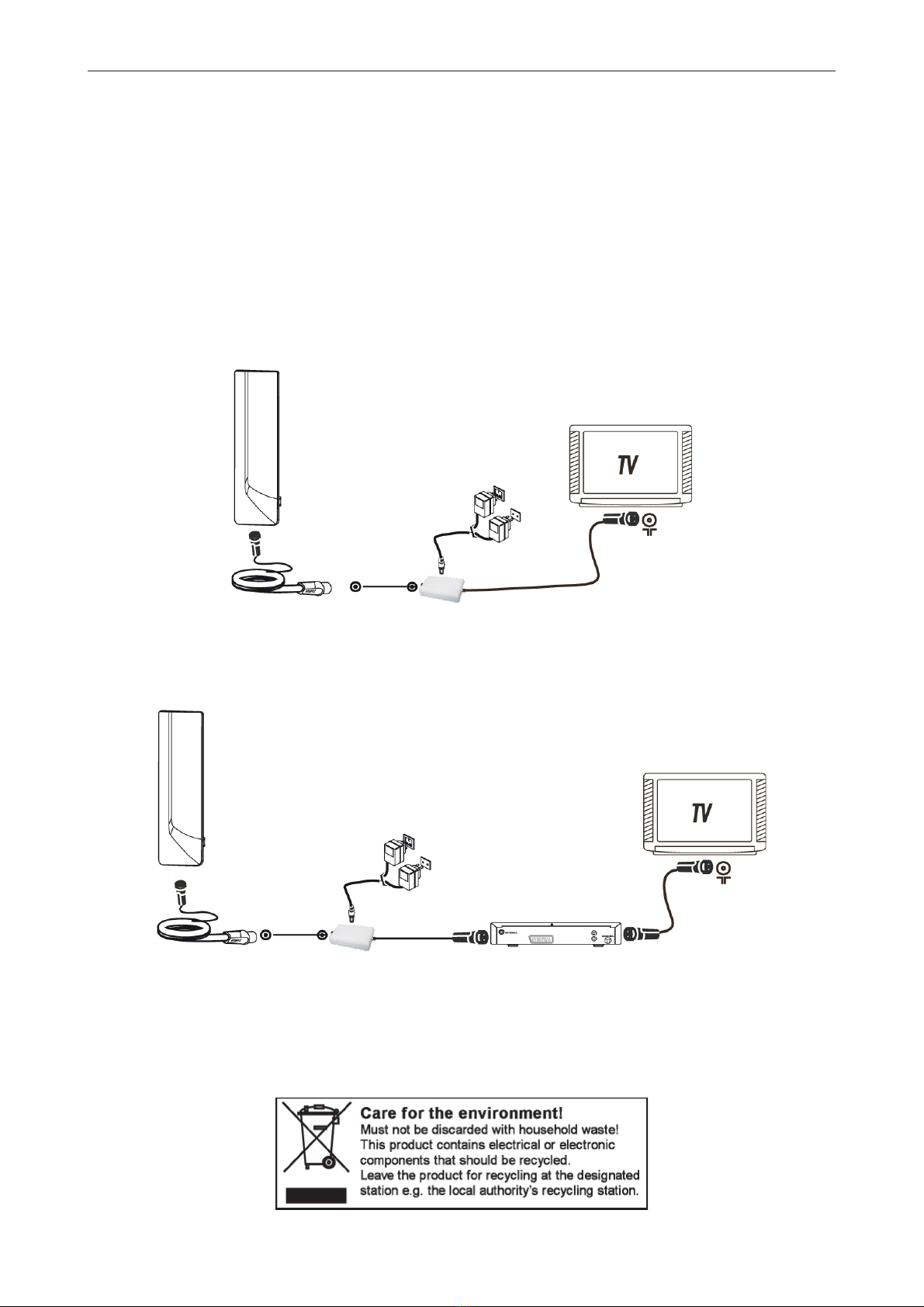

Connection with decoder
AC230V
AC230V
Decoder
Direct connection to television
