Massoth EVO-S User manual

Massoth
Weichenantrieb EVO-S
Switch Drive EVO-S
8444000
Weichenantrieb EVO-X
Switch Drive EVO-X
8444010

2
Inhaltsv erz eichnis Table of con t ents
1. Allgeme ine s ........................................... Gener al I nformation .. . ... . ....... . ..... .......... . 4
1 .1 Eigensch aften und Alleinstellungs- Pertormance characterist ic s and
merkmale EVO-S. . ......... ......................... uniqueness EVO-S . .. ...... .... .. .. . .... .. . .. .. .. ...
1.2 Warnhin weis e. ..... . ..... .. .. . .. ... .. .. .. .. .. . .. ..... Warning notes ........... . .. . .. ...... ................. . 5 6
6
6
7
7
8
9
1.3 Liefer umfang........ .. . .. . .. .. .. .. .. . .. . .. . .. . ..... Scope of Supply ......................................
1 .4 Erhältl iches Z ub ehö r............................... Availab le accesso r ies . .. .... .. ... .. . ..... .... ... ...
2. Aus l iefe ru ngszus tand .. ............. .............. Settings on dellvery ..... .. .... . .. ......... . ... .. ..
2.1 Wich t ige Gru n deinstellungen .... lmportant basic settings ..................... . .. .

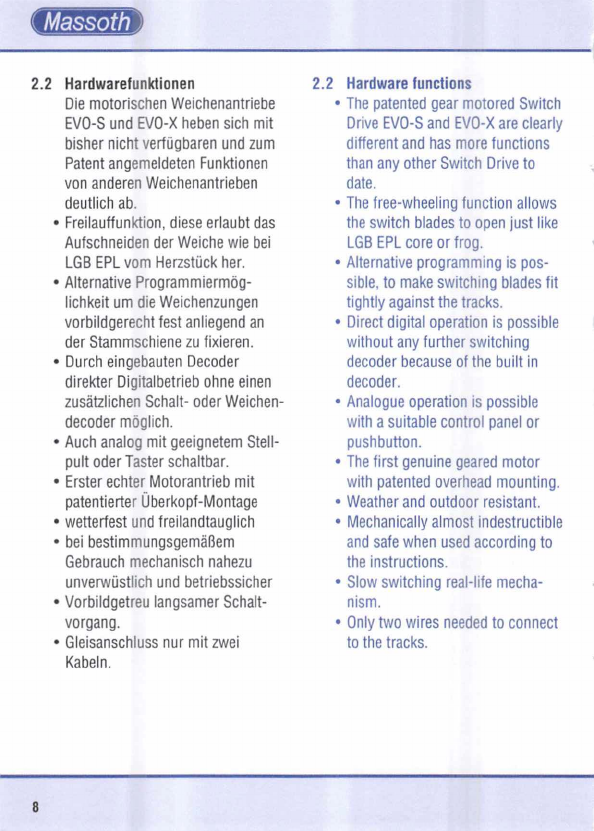

2.2 Hardwarefunktionen ................... ............. Hard ware functions ... .. ....... . ................... .
2.3
2.4
3.
3.1
3.2
3.3
4.
4.1
4.2
5.
Softwarefunktionen ......................... .. ... Software functions ..................................

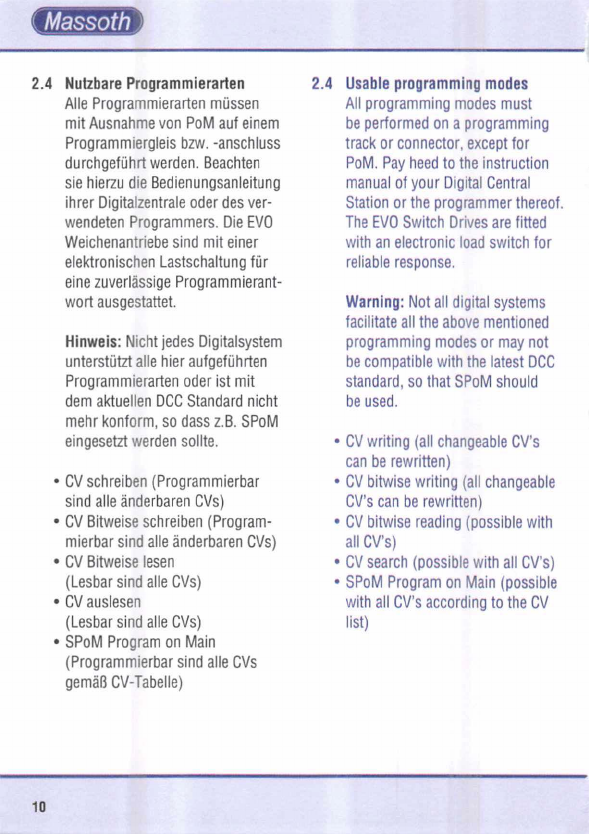

Nutzbare Programmierarten ... .... .. . .... . ... .. Usable programming modes .... .... ......... .. 10
Montag e................. .. . .. .. . .. . .. . ............... . Mountlng .. .. .. . .. . .. . .. .. .. . .... ..... . .. .. . .. . .. .. .. . .. . 11

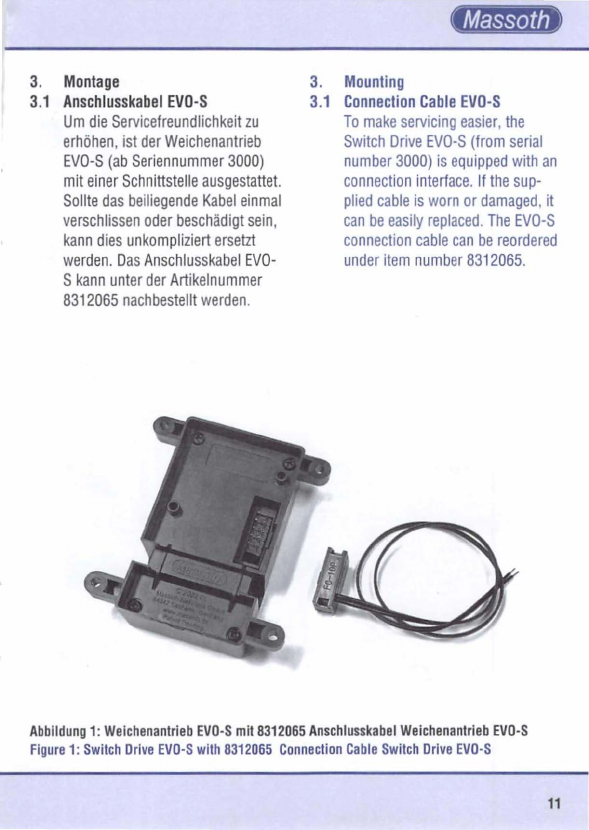

An sc h lusska b el EVO-S ..... .. . ..... .. .. .. . .. . .... . Connection Gable EVO-S .. .. .. .. .. .. . ...... . .... . 11
Übe rt lu rmo nt age .... .. .. .. .. ... . .. .. .. . .. Above floor mounting ... .. .. .. .. .. .. .. ............ 12
Untertl urmo nt age .......................... .......... U nder floo r mounting .............................. 13
Z ub ehö r v on anderen Herste ll ern ... ..... .. Accessorles from other b ran ds .. .. .. .. .. . .. . 14

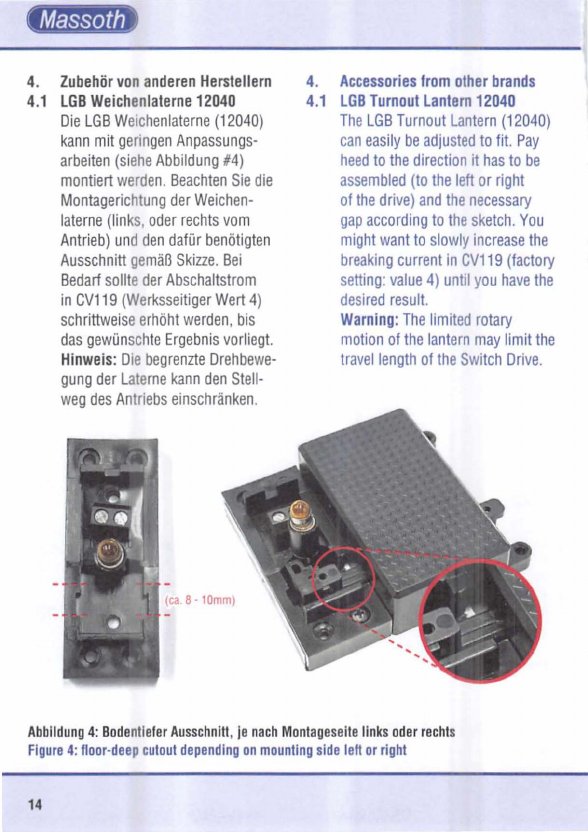

LG B Weichenlaterne 120 40 .. .. . ...... .. . ....... LGB Turnout Lantern 12040 .. .. . ... . .. .. .. ... . 14

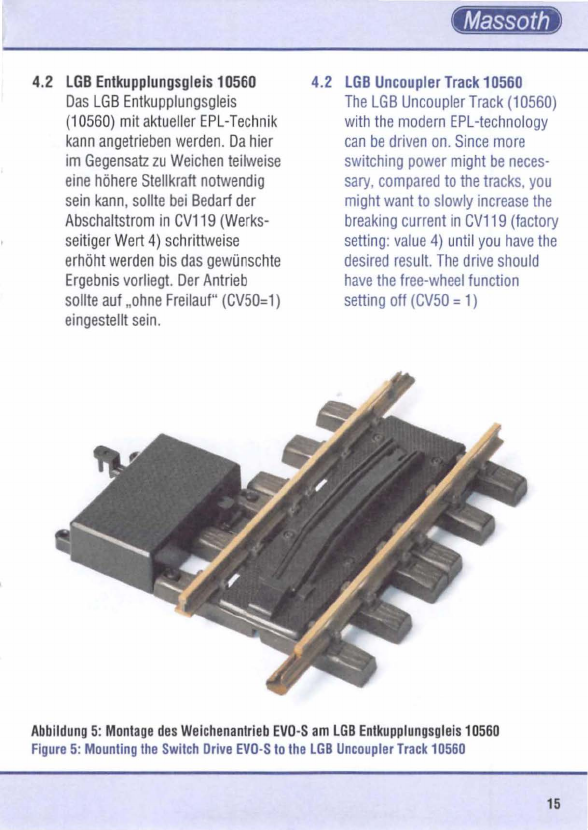

LGB E ntkupplungsgleis 10560 .... . ... . .. .. .. . LGB Uncoupler Track 10560 ........ . .. . ..... .. 15
Dig i talb etri eb ................. . ............... .... .... Digital operation .................................... 16

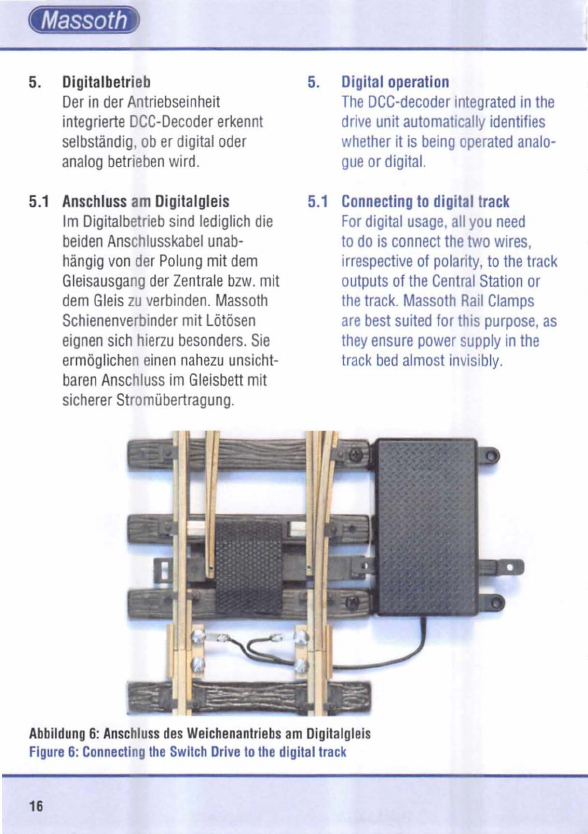

5.1 Anschluss am Digitalgleis ...... ... .............. Conneecting onto digital tracks. .............. 16
5.2 Schaltadresse. .. ......... .. .. .. . ........... . ..... .. ... Switch address . ... ... .. .. . ... .. ... .. . .. . .. .. . .. .. . .. . 17
5.3 Scha l tzeit .. .. . .. ................................. .. .... .. S witchi ng ti me ......................... .. .. .... .. ..... 18
5 .4 Be trieb sart en ....................................... .. .. Op erating mode s........... . ............... . ..... . ... 18

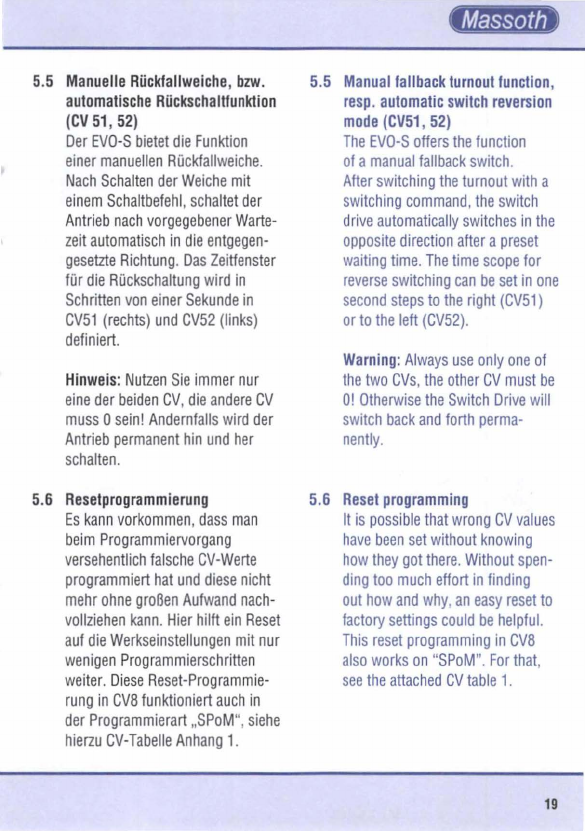

5. 5 Ma nu e ll e Rüc kf a ll weic he nfun kti on ......... . Manual fal l back turnout function ............. 19
5.6 R eset p rogra mm ie r ung ......... ........ .. .. . .. .... Re se t programming ...... .. ... . ... . ........... ... .. 19

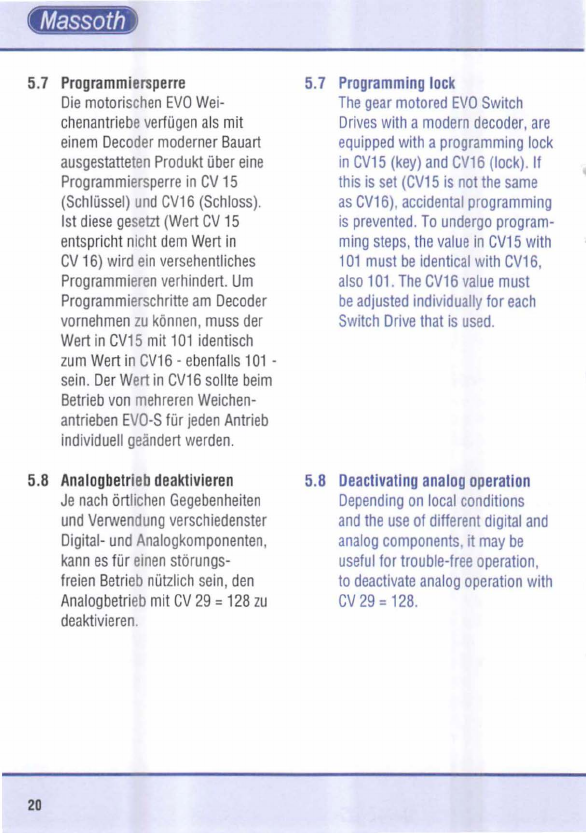

5.7 P rogramm i ersperre .. ........ .... ..... .. . ........... Progr amming lock ....................... ..... . .... 20
5.8 Analogbetrieb deaktivieren ........... . .. . .. . .. .. De activa ti ng analog operat i on ............... .. 20
6. Analog bet rieb . .. ... .. . .. . .. . ... ......... ... .. .. .. . .... Analogoperation. . .. . .. ........ .................... 21
CV Tab ell e EVO -S ...... . ........... .. ............... CV table EVO-S ..... .. ...... ........................ 22

7. EVO-X ............................... . ..................... EVO-X .. . ...................................... . ... . ....... 24
7.1 Lieferumfang EVO-X ......... . ... . ................. Scope of Supply .......................... . ..... . ... .. 24
7.2 Ei genschaft en und Alleinstellungs- Performance character i st i cs and
me rk male EVO -X ......... . ..... . ...... . .............. uniqueness EVO-X ................................ .. 24
7.3 Anschlussplatin e EVO -X. .. ... .. .. . .. .. . .. .... .. .. Connection Board EVO -X.. .. .. ... .. . .. .. . .... . 25
7.4 Herzs t ückpolar i satio n (vergleichbar Swi t ch Fr og polar lz ation (comparable
mi t EP L Schalter) ........ ... ... .. .. .. .. ... ... .... . .. . with EPL switch) ....................... . ............ . 26
7.5 Integr i erte He i zfunktion der Stellmecha - lntegrated Heating Function of the
n ik & An s chluss für externe Weichenhei- a ctuating mechan i sm & connection for
zung b zw. Funktionsausgang ........ . ......... t he ext . heat mgunit or tunet. connec t..... 27
7.6 Posit i onssc h alter .. .. . ... .. .. .. . .. ... .. .. .. ... .. .. ... Pos iti on Sw it c he s .. . ................................ 28
7.7 PZB /IR Sign a lfun kti on ............................. ITC / IR Signal Fun cti on ............................ 29
7.8 Kontaktanschl üsse K1 / K2 .. ..... .. ..... . .. . ... Contact Connections K1 / K2 ... . ..... .. . ... .. .. 30
CV Tabell e EVO -X ...... .. .. .. . .. .. .. . .. .. .. . .. . .. .. . CV Tab le EVO -X .......... ... ... . ..................... 32
8. Wartung .. .. .. .. . ....................................... ..
8.1 Betrieb bei Fro st & Feucht i gke it ............. .
9. Firmwareupdate .. . ... . ......... .... . .. . ........ . .... .
10. Technische Daten .. .. ... .... .... .. . .. ... ..... ... .. ..
10 .1 EU Konformitätserklärung .. ... .. .. ........ . .... .
10 .2 Erklärung z ur WEEE - Richtlinie . .. ..... ... .... .
11 Kundenserv ice .. . ......... . .......................... .
11 .1 Serv i cefor mu lar ( RMA ) ..... . ... . .. . ......... . ... .
11.2 Hotline . ......... .. ... .. . .. .. .. .. .. .. .. .. .. ... .. . .. . ..... ..
Ma i ntenanc e .............................. . ....... . .. . 38
Operation in frost & humidity .................. 38
Firmwa re Update .. . ... . .. . .. .. .. .. . .. .... .... . ....... 39
Technical Speclflcatlon s .......... . ..... .. .. . .. . 40
EG Declaration on Conformity . ..... . .. . ....... 40
Declarat i on on WEEE Dire ct iv e .. . .. .. .. . .. . .. . 41
Cu s tomer Se rvic e .. ...... .............. ............. .
Se rvi ce For m( RMA ) ........ . ..... .. .............. . 41
41
Hotline ........... . .. . ................................. . .. . 41
11.3 Ge wä hr l eistung ................. . ..................... Wa rranty .. .. ..................... .. ..... .. .. ............ .
42
43
43
11.4 Über diese Dokumentat i on .. . .... .. .. . .. . ... .. .. About th is documentat i on ............ . ... . .. . .. .
12 Rechtlicher Hin w eis .... . ... .. .. .. .................. Legal Noti ce .................. . ........ . .. . ............ .
3

1. Allgemein es
4
Wir freuen uns über das Vertrauen ,
dass sie un s als Familienunter-
nehmen mit der Entscheidung
für ein Pro du kt aus unserem
Hause ent ge gengebracht haben
und wünsc he n ihnen viel Freude
bei dem en ts pannenden Hobby
Gartenbahn .
Der zum P ate nt angemeldete
motorisch eM assoth Weichenan-
trieb EVO- S, zur Montage direkt
an der We i ch e oder auch unterflur
verdeckt u nt er der Anlagenober-
fläche , zeic h net sich durch bisher
ni cht dage we sene und we it er
unten näh er beschriebene Funk-
tionen (Ka pit el 1.1 ) sow ie einer
ausgereift en all w ettertauglichen
Mechanik au s. Wir empfehlen , die-
se Produ ktd ok umentation und vor
allem aber d ie Warnhinweise vor
der Monta ge u nd Inb et r iebnahme
unbedingt gr ündlich zu lesen und
diese zu b ea chten . Für Schäden
bei Nichtb eac htung übern i mmt
Massoth kei ne Haftung 1
So l lten siezu Technik und Einbau
über diese An leit ung hin ausge-
hende Fra ge n haben , kontakt i eren
sie bitte di e Hotl i ne .
1. General Informa tion
We are verJ pleased wit h the
confidence you ha ve pul in us as a
family business ,by deciding to use
our products . We w ish you a lot of
joy with your stress- r elief garden
railway!
The patent pending Switch Dri ve
EVO ·S molar, !hat can be mounted
directly onto the sw itches or under
the surface of the i nstallation , fea -
tures brand new functions , as you
wi ll find described be l ow (chapter
1. 1) , as weil as having weil
engineered all-weather mechanics.
We advise you to read the product
documentation ,i nstructions and
w arnings verJ carefully before
installing . We assume no liability
w hen w arnings and / or instructio ns
have been neglected .
II you have any questions conce r-
ni ng technicalities or installation
alter reading , please da not hesi-
ta te to contact ou r hotline .

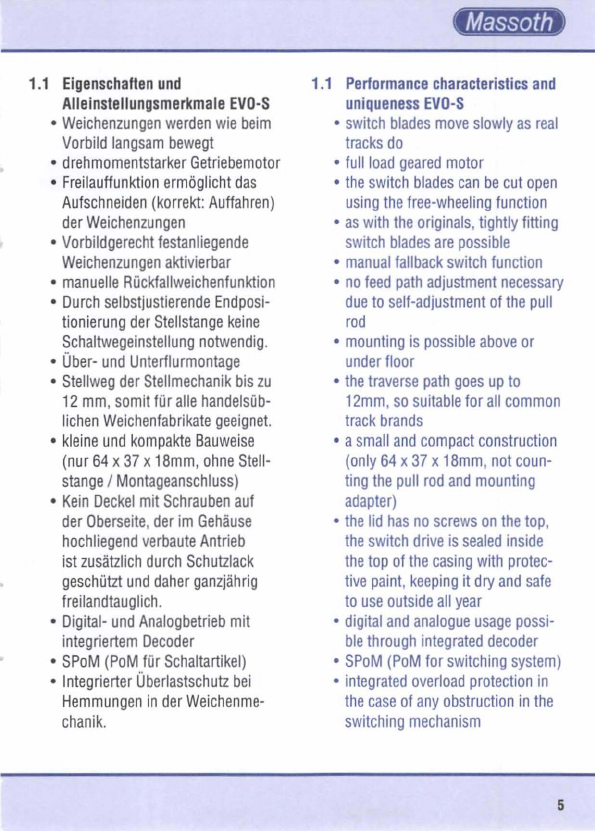

1.1 Eigenschaften und
Alleinstellungsmerkmale EVO-S
• Weichenzungen werden wie beim
Vorbild langsam bewegt
• drehmomentstarker Getriebemotor
• Freilauffunktion ermöglicht das
Aufschneiden (korrekt: Auffahren)
der Weichenzungen
• Vorbildgerecht festanliegende
Weichenzungen aktivierbar
• manuelle Rückfallweichenfunktion
• Durch selbstjustierende Endposi-
tionierung der Stellstange keine
Schaltwegeinstellung notwendig .
• Über- und Unterflurmontage
• Stellweg der Stellmechanik bis zu
12 mm , somit für alle handelsüb-
lichen Weichenfabrikate geeignet.
• kleine und kompakte Bauweise
(nur 64 x 37 x 18mm , ohne Stell-
stange/ Montageanschluss)
• Kein Deckel mit Schrauben auf
der Oberseite , der im Gehäuse
hochliegend verbaute Antrieb
ist zusätzlich durch Schutzlack
geschützt und daher ganzjährig
freilandtauglich .
• Digital- und Analogbetrieb mit
integriertem Decoder
• SPoM (PoM für Schaltartikel)
• Integrierter Überlastschutz bei
Hemmungen in der Weichenme-
chanik.
1.1 Performance characteristics and
uniqueness EVO-S
• switch blades move slowly as real
tracks do
• full load geared motor
• the switch blades can be cut open
using the free-wheeling function
• as with the originals , tightly fitting
switch blades are possible
• manual fallback switch function
• no feed path adjustment necessary
due to self-adjustment of the pull
rod
• mounting is possible above or
under floor
• the traverse path goes up to
12mm , so suitable for all common
track brands
• a small and compact construction
(only 64 x 37 x 18mm , not coun-
ting the pull rod and mounting
adapter)
• the lid has no screws on the top ,
the switch drive is sealed inside
the top of the casing with protec-
tive paint , keeping it dry and safe
to use outside all year
• digital and analogue usage possi-
ble through integrated decoder
• SPoM (PoM for switching system)
• integrated overload protection in
the case of any obstruction in the
switching mechanism
5

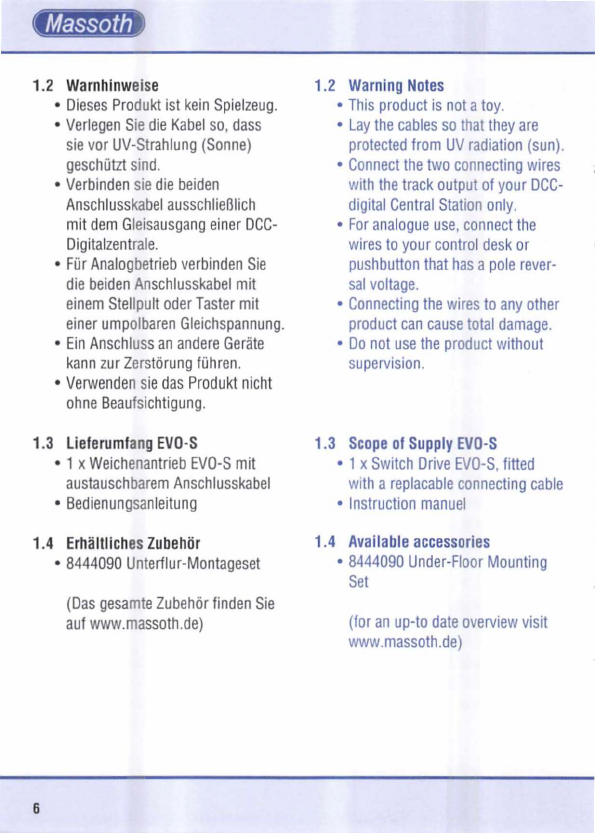

1.2 Warnhinw eis e
• Dieses Pro dukt ist kein Spie l zeug.
• Verlegen Sie die Kabel so, dass
sie vor UV-Strahlung (Sonne)
geschützt si nd .
• Verbinden sie die beiden
Anschlusskabel ausschließlich
m it d em G leisausga ng ei n er DCC-
Digitalzent rale .
• Für Analogbetrieb verbinden Sie
die beiden Anschlusskabel mit
einem Stellpult oder Taster mit
einer umpolbaren Gleichspannung.
• Ein Anschluss an andere Geräte
kann zur Zerstörung führen .
• Verwenden sie das Produkt nicht
ohne Beaufsichtigung .
1 .3 Lieferumf ang EVO -S
• 1x Weichenantrieb EVO-S mit
austauschbarem Anschlusskabel
• Bedienungsanleitung
1.4 Erhältlich es Zubehör
6
• 8444090 Unterflur-Montageset
(Das gesamte Zubehör finden Sie
auf www.massoth.de)
1.2 Warning Notes
• This product is not a toy.
• Lay the cables so that they are
protected from UV radiation (sun) .
• Connect the two connecting wires
with the track output of your DCC-
digital Cent r al Station only.
• For anal ogue use, con n ect the
wires to your control desk or
pushbutton that has a pole rever -
sal voltage.
• Connecting the wires to any other
product can cause total damage.
• Do not use the product without
supervision.
1.3 Sc op e of Suppl y EVO- S
• 1x Switch Drive EVO-S, fitted
with a replacable connecting cable
• lnstruction manuel
1.4 A vailable access orie s
• 8444090 Under - Floor Mounting
Set
(for an up-to date overview visit
www.massoth.de)

2. Auslieferungszustand
Der motorische Weichenantrieb
EVO -S kann ohne weitere
Programmierschritte direkt aus
der Verpackung angeschlossen
und somit verwendet werden . Er
schaltet im Digitalbetrieb mit der
normgemäß eingestellten Schalt-
adresse 1.
2.1 Wichtige Grundeinstellungen
• Schaltadresse :1
(CV 42 , Weichenadresse lo w)
• Freilauffunktion: AN
(CV 50)
• Programmiersperre: offen
(CV 15 Programmiersperre
Schlüssel , Wert 101)
• Tastenbelegung zur Abzweig- und
Fahrtrichtung (siehe CV 50 ):
- Pfe i ltaste rechts : Fahrt nach
rechts (Weichenzungen nach links)
- Pfei lt aste links : Fahrt nach links
(Weichenzungen nach rechts)
2. Settings on delivery
The gear motored Switch Drive
EVO-S can be connected and used
di rectly out of the box without any
further programming . As a norm it
is sei in digital operation with the
switch setting 1.
2.1 lmportant basic settings
• Switch address :1
(CV 42 , switch address low)
• Free-wheel function : ON
(CV 50)
• Progra m ming lock: open
(CV 15 Progamming lock key ,
value 101)
• Button setting for divergence
and direction (see CV 50):
- Arrow key right: train goes right
(switching bl ades go l eft)
- Arrow key left: train goes left
(switch i ng blades go right)
7

2.2 Hardwaref unkt ionen
8
Die motoris c hen Weichenantriebe
EVO -S und E VO-X heben sich mit
bisher nich t v erfügbaren und zum
Patent ange m eldeten Funktionen
von anderen Weichenantrieben
deutlich ab .
• Freilauffun kti on, diese erlaubt das
Aufschneid en der Weiche wie bei
LGB EPL v om Herzstück her .
• Alternative Programm i ermög-
lichkeit um di e We i chenzungen
vorbildgere c ht fest anliegend an
d er Stamm sc hiene zu fixieren .
• Dur che in ge ba u ten D ecoder
direkter Di gi talbetrieb ohne einen
zusätzliche n Schalt- oder Weichen-
decoder m ög li ch .
• Auch analo g mit geeignetem Stell-
pult oder T as ter schaltbar.
• Erster echt er Motorantrieb mit
patentierte r Üb erkopf-Montage
• wette rfe st u nd freilandtauglich
• bei bestim m ungsgemäßem
Gebrauch me chanisch nahe zu
unverwüst lic h und betriebssicher
• Vorbildget reu langsamer Scha l t-
vorgang .
• Gleisansch lu ss nur mit zwei
Kabe ln .
2.2 Hardware functions
• The patented gear motored Switch
Dr i ve EVO-S and EVO-X are clearly
di fferent and has more functions
than any other Switch Drive to
date.
• The free-wheeling function allows
the switch blades to open just like
LGB EPL core or frag .
• Alternative program mi ng is pos-
sible , to make switch i ng blades fit
tightly against the tra c ks .
• Direct digital operation is possible
without any further switching
decoder because of the built in
decoder .
• Analogue operation is possible
w ith a suitable contro l panel or
pushbutton .
• The first genuine gea r ed motor
with patented overhead mounting .
• Weather and outdoor resistant .
• Mechanically almost indestructible
and safe when used according to
the instructions .
• Slow switching real -li fe mecha-
nism.
• Only two wires needed to connect
to the tracks .

2.3 Softwarefunktionen
• Schaltadressen von 1... 20 46
• Automatische Überlast a bschaltung
zum Schutz von Motor und Me-
chanik bei blockierter Weiche.
• Schaltrichtung der Weiche pro-
grammierbar
• ma nuelle Rückfall w eichenlunktion
w ie bei vielen Schmalspurbahnen
üblich; Funktion kann mit frei
wählbarem Ze itr aum programmiert
werden
• Vi elfältige und übersichtl i che
Programmiermöglichke iten mit
CV-Programmierung
• SPoM (Program on Main) auf dem
Fahrgleis.
• Programmiersperre , verhindert
versehentliches Programmieren
• Resetfunkt i on für alle CV - Werte
2.3 Software lunctions
• Switch settings from 1 .. . 2046
• Automatie overload protection of
motor and mechanism in case of
any switch blocking.
• Direction of divers i on ca n be
programmed .
• manual fallback switch function , as
commonly known in narrow-gauge
railway , can be programmed lor
selected times.
• Varied and well-arranged
programming potential with CV-
programming .
• SPoM (Program on Main) on the
tracks.
• Program-lock to hinder accidental
programming .
• Reset function for all CV-values .
9

2.4 Nutzbare Programmierarten
10
Alle Progra m mierarten müssen
mit Ausnah me von PoM auf einem
Programm ier gleis bzw . -anschluss
durchgefüh rt werden. Beachten
sie hierzu d ie Bedienungsanleitung
ihrer Digita lze ntrale oder des ver-
wendeten P ro grammers . Die EVO
Weichenan tri ebe sind mit einer
elektronisc he n Lastschaltung für
eine zuverl ä ssige Programmierant-
wort ausge st attet.
Hinweis: N ic ht j edes Digi talsystem
unterstützt all e hier aufgeführten
Programm ie rarten oder ist mit
dem aktue ll en DCC Standard nicht
mehr konfo rm, so dass z. B. SPoM
eingesetzt w erden sollte .
• CV schreib en ( Programmierbar
sind alle änderbaren CVs)
• CV Bitweis e schreiben (Program-
mierbar si nd alle änderbaren CVs)
• CV Bitweis el esen
(Lesbar si nd alle CVs)
• CV auslese n
(Lesbar sind alle CVs)
• SPoM Pro gra m on Main
(Programm ie rbar sind alle CVs
gemäß CV - Tabelle )
2.4 Usable programming modes
All programming modes must
be performed on apr ogramming
track or connector, except for
PoM. Pay heed to the instruction
manual of your Dig i tal Central
Station or the programmer thereof .
The EVO Switch Driv es are fitted
w ith an electronic load switch for
reliable response .
Warning: Not all digital systems
facilitate all the abo ve mentioned
programming modes or may not
be compatible with the latest DCC
standard , so that SPoM should
be used.
• CV wr i ting (all changeable CV 's
can be rewritten)
• CV bitwise writ i ng ( all changeable
CV 's can be rewr l tten)
• CV bitwise reading (posslb le with
all CV ' s)
• CV search (possibl ew ith all CV ' s)
• SPoM Program on Main (possib le
w ith all CV's according to the CV
11st)

3. Montage
3.1 Anschlusskabel EVO-S
Um die Servicefreundlichkeit zu
erhöhen , ist der Weic h enantrieb
EVO·S (a bS er iennumm er 3 000 )
mit e iner Schnitt ste ll e ausgesta tt e t.
Sollte das be i liegende Kabel einmal
verschl i ssen oder beschädigt sein,
ka nn d ies unk omp liziert ersetzt
w erden .D as Anschl usskabel EVO-
S ka nn unter der Artikelnummer
8312 0 65 nachbestellt werden.
3. Mounting
3.1 Connection Cable EVO-S
To make servicing easier, t he
S witch Drive E VO-S (fro m se r ial
n umbe r3 000 ) is e quip pe d with an
co nn ect ion inte rf ace. lt the su p-
plied cab le is worn or damaged , it
can be easily replaced . The EVO-S
co n nection ca bl e ca n be reo rdered
un de r it emn umb er 8312 065 .
Abbildung 1: We l ch e nantrieb EVO-S mit 8312065 Anschlusskabel Weichenantrleb EVO·S
Flgure 1: Switch Drive EVO -S wllh 8312065 Conneclion Cable Swilch Drive EVO-S
11

3.2 Überflurmo ntage
Der Weiche nantrieb wird mit zwei
Befestigungsschrauben an den
Schwellen der Weichen wahlweise
rechts oder links montiert. Nahezu
jedes Weic henfa brikat (LGB, PIKO ,
Trainline45 , THIEL, HEYN , usw.)
ist herstellerseitig entsprechend
vorbereitet. Teilweise müssen
die Schwellen etwas bearbeitet
werden. Pa sse n Sie bei Bedarf den
Abschaltstrom in CV 119 an.
3.2 Above floor mountlng
The Switch Drive is fastened onto
the track sleeper with two screws ,
either on the left or on the right.
Almost all sleeper brands (LGB,
PIKO, Trainline45 , THIEL , HEYN ,
etc.) can facilitate the Switch
Drive , but sometimes the sleepers
need to be adjusted first. lt neces-
sary , adjust switch-off current in
CV 119.
Abbildung 2: Mon tage des Weichantrieb EVO-S an einer Welche
Figure 2: Connectlng the Swltch Drive EVO·S to a swltch
12

3.3 Unterflurmontage
Für die Unterflurmontage wird
der Unterfluradapter (8444090)
benötigt. Befestigen Sie den Unter-
fluradapter an der Stellstange des
EVO-S. Der Antrieb wird nun mit
der Unterseite nach oben mit der
Anlagenplatte verschraubt , so dass
der Übertragungsstift durch einen
Schlitz in der Platte von unten in
die Stellst ange der Weiche ein-
greift . Beachten Sie die Maß- und
Positionsangaben. (Abschaltstrom
in CV119 beachten) .
)
3.3 Under floor mounting
When mounting the Switch
Drive under the surface , you will
need the Under-Floor-Adapter
(8444090). Screw the adapter onto
the pull rod of the EVO-S . Now
fix the Switch Drive upside down
under the floor in such a way ,
!hat the transfer peg fits through
the prepa r ed slot in the floor ,
and grips the track pull rod from
underneath . Pay attention to the
measurements and positions . (Ob-
serve switch-off current CV 119).
30,0
1
1
15 ,0
: Weichenzungen in Mittelstellung
1 Swilch blades In center poslllon
(M aße / d1mens,ons ,nm m)
Abbildung 3: Montage des Unterfluradapters+ benötigte Ausschnitte bei Unterflurmontage
Figure 3: Assembling the under lloor adapter + required cut-outs for underfloor installatlon
13

4. Zubehör vo na nde r en Herstellern
4.1 LGB Weich enla terne 12040
D ie L GB W eic henlaterne (12040)
ka nn mit ge rin gen Anpassu n gs -
arbeiten ( si ehe Abbildung # 4)
mont i ert werde n. Beachten S ie die
Montageric htun gder Weichen-
late rn e (lin ks , oder rechts vom
An trieb) un d den dafür benötigte n
Ausschnitt ge mäß Ski ue. Be i
Bedarf sollt e de r Abschaltstrom
in CV119 (Werks s ei tiger Wert 4)
schrittweis ee rhöht wer den , bis
das gew ün sc hteEr ge b nis vorliegt.
Hinweis : D ie be grenzte Drehb ew e-
gung de r L aterne ka nn den St ell-
w eg des A ntrie bsei nschr ä nk en.
4. Accessories from other brands
4.1 LGB Turnout Lantem 12040
The LGB Turnout Lantern (12040)
can easily be adjusted to fit. Pay
heed to the direction it has to be
assembled (to the lett or right
of the drive) and the necessary
gap according to the sketch. You
might want to slowly increase the
breaking current in CV119 (factory
setting: value 4) until you have the
desired result.
Warning: The limited rotary
motion of the lantern may limit the
travel length of the Switch Drive .
Abbildung 4: Bode ntl efer Ausschnitt , je nach Montages e ite links oder recht s
Flgure 4: floor-deep cutout dependlng on mountlng slde left or right
14

4.2 LGB Entkupplungsgleis 10560
Das L GB En tk u pplungsgleis
(1 0560 ) mit ak t uelle r E PL -T ec hni k
kann angetr i eben werden .Da hier
im Gegensatz zu Weichen teilweise
eine höhere Stellkraft notwendig
sein kann , sollte be i Bedarf der
Abschaltstrom in CV119 (W erks-
seitiger W ert 4) sc hr ittweise
erhöht we r den bis das gewünschte
Ergeb n is vorliegt. Der Antrieb
sollte auf
0
ohne Fre i lauf " ( CV50= 1)
eingestellt sein.
4.2 LGB Uncoupler Track 10560
The LGB Uncoupler Track (10560)
with the modern EPL -tec h no l ogy
can be driven on. Since more
switching power might be neces-
sary , compared to the tracks , you
might want to slowly increase the
breaking current in CV119 (factory
setting : value 4) until you have the
desired resu l t. The drive should
have the free-wheel function
setting oll (CV50 = 1)
Abbildung 5: Montage des Welchenanlrieb EVO-S am LGB Enlkupplung s gle ls 10560
Figura 5: Mounling the Switch Drive EVO-S to the LGB Uncoupler Track 10560
15

5. Digitalbetrieb
Der in der An triebseinheit
integrierte DC C-Decoder erkennt
selbständig ,ob er digital oder
analog betri e ben wi rd.
5.1 Anschluss am Digitalgleis
Im Digitalb etri eb sind lediglich die
beiden Ans chl usskabel unab-
hängig von der Polung mit dem
Gleisausga ng der Zentra le bzw . mit
dem Gleis zuv erbinden . Massoth
Schienenve rbi nder mit Lötösen
eignen sich hi erzu besonders . Sie
ermögliche ne inen nahezu unsicht-
baren Ansc h luss im Gleisbett mit
sicherer St rom übertragung .
5. Digital operation
The DCC-decoder integrated in the
drive uni! automatically identifies
whether it is being operated analo-
gue or digital.
5.1 Connecting to digital track
For digital usage , all you need
to do is connect the two wires ,
irrespective of polarity, to the track
outputs of the Central Station or
the track . Massoth Rail Clamps
are best suited for lhis purpose, as
they ensure power supply in the
tra ck bed almost invisibly.
Abbildung 6: Ansc hluss des Weichenanlriebs am Digitalgle is
Figura 6: Connectlng the Swltch Drive to the digital track
16

5.2 Schaltadresse
5.2 Switch address
Jeder Decoder in einem Digital-
E very deco derina dig i ta l system
system benöt i gt eine eigene ,
needs its own unique setting to
eindeutige Adresse damit er an ihn
be able to pick up and process
ger i chtete Befehle empfangen und
commands .
verarbeiten kann . •
All the DCC-standar d values
• Bei Schaltdecodern lassen sich
1.. .2 0 46 ca n be p rogr a mm ed on
über CV41 (hoher Wert) und
the Switc hd eco dersvia CV 41
CV42 (niedriger Wert) alle DCC-
(higher value) and C V42 (lower
Standard-Schaltadressen von 1 bis
value).
2046 programmieren
• For values up to 255 , you only
• Bei Adressen bis 255 muss nur need to program CV42 , in which
CV42 programmiert werden ,in case CV41 woul dpe rm anen t-
CV41 steht dann immer der Wert
ly stan dfor0.F or anyva lu es
0. Bei höheren Adressen über 255
above !hat , calculating would be
müssen Berechnungen durchge-
necessary.
führt werden . • Or , without calculating , it would
• Einfacher , ohne Rechenoptionen ,
be simples! to use the Massoth-
geht eine Programmierung hoher
Service- T oo l (D iMAX PC Mod ul e
Schaltadressen mit dem M assoth 81 752 0 1) for p rog ramming .
Service-Tool (DiMAX PC Modul
• We recommend ad dr ess in g up to
8175201 ). 252 . Address ra n ges such as 253
• Wir empfehlen die Adressierung
to 256 may not be addressable
bis 252. Adressbereiche , wie depending on the implemented
zum Beispiel 253 bis 256 können
DCC standard. For mor e details
abhängig vom re alisierten DCC pl ease refe r to the produ ct p age on
Standard nicht angesprochen
www .m asso t h.de
werden . Details hierzu finden Sie
auf der Produktseite auf www. Warnin g: The lower switch value
massoth.de CV42 can also be programmed
with PoM in the track. In that
Hinweis: Die niedrige Schaltadres- case we u rge n tly a dvi se yo u to
se CV42 kann auch per PoM im
l ock th e settings wi th CV1 5 alter
Fahrgleis programmiert werden . programming!
17

Aus diesem Grund wird dringend
empfohlen nac h der Grundpro-
gramm i eru ng die Programmier-
sperre in C V1 5 zu setzen!
5.3 Schaltzeit
In den EVO W eichen a ntr i eb ist
ein hoch we rti ger und durch-
zugsstarke rM etallgetriebemo-
tor für eine si chere Funktion
verbaut .D aher bewegen sich die
Weichenzu ng en vorbildgerecht
langsam un d benötigen bis zum
Erreichen d er Endst e llung etwa
zwei Sekun de n. Anschließend ist
die Mechan ik noch eine Sekunde
blockiert ,da nn entsperrt sich
der Freilauf u nd die Möglichkeit
des Aufsch nei dens kann genutzt
werden . Ab di esem Zeitpunkt ist
auch erst e in Schaltvorgang in die
Gegenrichtung möglich.
5.4 Betriebsart en (CV50)
18
Der Weiche na ntri eb unterstützt
verschiede ne Betriebsarten .
Di ese werd en in CV50 eingestellt:
• Antrieb für W eiche mit Freilauf
zum Aufsch nei den ( CV50 = 0)
• Antrieb für W eiche ohne Fre i lauf ,
Zungen lie gen fest an ( CV50 = 1)
• für inverse s schalten des Antriebs
w ird auf de n Gru n dwert d er CV50
+ 128 addi ert
5.3 Switching time
The EVO Switch Drives are equip-
ped with a powerful high-q uality
metal gear driven molar engine for
sound function . Thal is why the
track blades move just as slowly
as in real life and take up to two
seconds to reach their appointed
position . After that , the mecha -
nism blocks for a second , then
the free-wheel is unblocked again
and switch blades can open again .
Only now it is possible to switch
directions .
5.4 Operating modes (CV50)
The Switch Drive supports various
operating modes .
These are sei in CV50 :
• Switch Drive with the free-wheeler
for opening (CV50 = 0)
• Switch Drive with no free-wheeler ;
track blades fit tightly against track
(CV50 = 1)
• To inverse the Switch Drive , CV50
+ 128 is added

•&WM•"1•
5.5 Manuelle Rückfallweiche, bzw . 5.5
Manual fallback turnout function,
automatische Rückschaltfunktion
resp. automatic switch reversion
(CV 51, 52)
mode (CV51, 52)
Der EVD -S bietet die Funktion The EVO-S offers the functio n
einer manuellen Rückfall w eiche. of a manual fal l back switch .
Nach Schalten der Weiche mit After switching the turnout with a
einem Schaltbefehl, schalte t der
switching command , the switch
Antrieb nach vorgegebener Warte-
drive automatically switc h es in the
zeit automatisch in die entgegen-
opposite direction alter a preset
gesetzte Richtung. Das Zeitfenster
waiting time . The time scope for
für die Rückschaltung wird in
reverse switching can be sei in one
Schritten von einer Sekunde in second steps to the right (CV51)
CV51 (rechts) und CV52 (links) or to the left (CV52) .
definiert.
Warning : Always use only one of
Hinweis: Nutzen Sie immer nur the two CVs, the other CV must be
eine der beiden CV , die andere CV O! Otherwise the Switch Drive will
muss O sein! Andernfalls wird der sw itch back and forth perma-
Antrieb permanent hin und her nently .
schalten.
5.6 Resetprogrammlerung 5.6 Reset programming
Es kann vorkommen , dass man lt is possib le that wrong CV values
beim Progr ammiervorgang have been set without knowing
versehentlich falsche CV-Werte how they got there .Wi thout spen-
programmiert hat und diese nicht ding too much effort in finding
mehr ohne großen Aufwand nach- out how and why , an easy reset to
vollziehen kann . Hier hilft ein Reset factory settings could be helpful.
auf die Werkseinstellungen mit nur This reset programming in CVB
wenigen Programm ierschritten also works on " SPoM ". For that ,
wei ter. Diese Re set-Program mie-
see the attached CV table 1.
rung in CVB fu n ktioniert auch in
der Programmierart „ SPoM ", siehe
hierzu CV-Tabelle Anhang 1.
19

•MWM,nit
5.7 Programmi ersperre 5.7 Progr amm i ng loc k
Die motoris c hen EVO Wei- The gear motored EVO Switch
chenantrieb e verfügen alsm it
Drives with a modern decoder, are
einem Deco de r moderner Bauart equipped with a programming l ock
ausgestatte te n Produkt über eine in CV15 (key) and CV16 (lock) . II
Programmi ers perre in CV 15
this is set (CV15 is not the same
(Schlüssel) un d CV16 (Schloss) . as CV16) , accidental programming
Ist diese ge setzt (Wert CV 15
is prevented . Ta undergo program-
entspricht n ic ht dem Wert in ming ste p s, th e value in CV 15 with
CV 16) wird ei n versehentliches 101 must be identical with CV16 ,
Programmi ere n verhindert . Um
also 101 . The CV16 value must
Programmi ers ch ritte am Decoder be adjusted individually for each
vornehmen zu können , muss der Switch Drive that is used .
Wert in CV 15 mit 101 identisch
zum Wert in CV16 - eb enfalls 101 -
sein. Der W ert in CV16 sollte beim
Betrieb von m ehreren Weichen-
antr i eben E VO -S für je den Antr i eb
individuell g eä ndert werden .
5.8 Analogbetr ieb deaktivieren
5.8 Deaclivating analo g op eration
Je nach ört lic hen Gegebenheiten Depending an local conditions
und Verwen du ng verschiedenster
and the use of different digital and
Digital- und An alog k omponenten ,
analog components ,it may be
kann es für ei nen störungs-
useful for trouble-free operation ,
freien Betrieb nützlich sein , den
to deactivate analog operation with
Analogbetri eb mit CV 29 = 128 zu
CV 29 = 128 .
deaktivieren .
20
