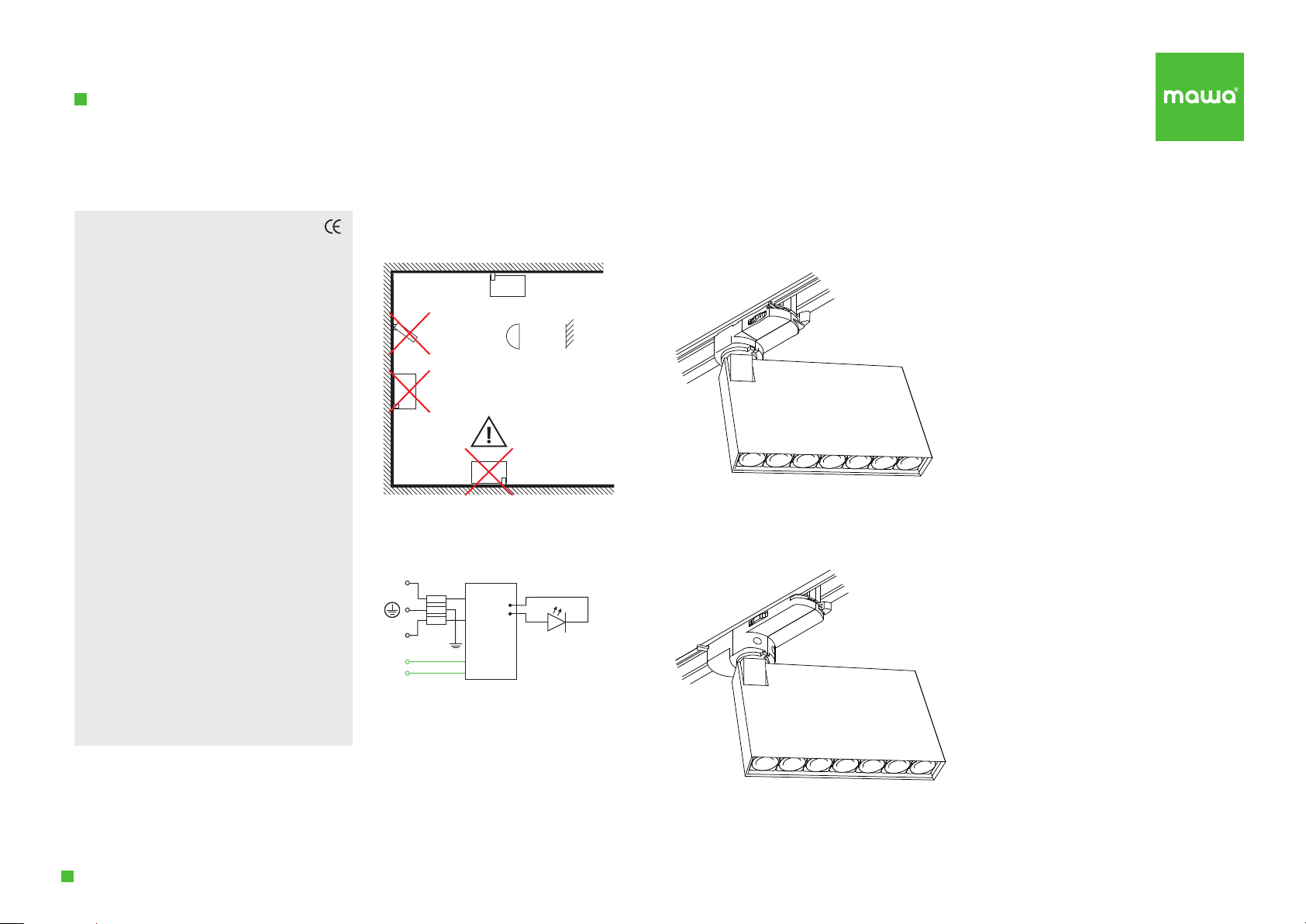

mawa fbl-11-4 Guide

We are pleased that you have decided in favour of mawa. mawa design GmbH | version of 31/03/2023 | errors and technical changes excepted | www.mawa-design.de
 MAL 002
Montage nur durch einen autorisierten Elektro-
installateur! Niemals unter Spannung den Sekun-
däranschluss herstellen oder lösen!
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller, einem von ihm beauftragten Service-
techniker oder einer vergleichbar qualizierten
Person ersetzt werden.
Zur Vermeidung von Gefährdungen darf eine äu-
ßere exible Leitung dieser Leuchte ausschließlich
vom Hersteller, seinem Servicevertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Dimmverhalten ist anhängig von den verwendeten
Komponenten.
Mounting only by an authorized electrician! Never
connect or disconnect the secondary connection
under voltage!
Light source of luminaire is allowed to be replaced
by manufacturer, a service technician commissioned
by manufacturer or a person with equivalent
qualications only.
To avoid danger, please change outer exible lines
only by an authorized electrician or comparable
person.
Dimming behaviour depends on the components
used.
WICHTIG IMPORTANT
...0,5 m
Hersteller Manufacturer:
Artikel-Nr. Article no.:
Spannung Line voltage:
Netzfrequenz Power frequency:
Schutzklasse Protection class:
Schutzgrad Degree of protection:
Leuchtmittel Light source:
Dimmung Dimming:
Anschlussleistung
Connected load:
EEI:
mawa
l-11-4/-7
220 – 240 V
50/60 Hz
I
IP 20
Standard-LED
LED / 15 W / 700 mA / Vf 21 V
DALI (-4)
Phasenan- und abschnitt dimmbar (-7)
DALI (-4)
leading edge/trailing edge phase (-7)
17 W
Dieses Produkt enthält eine Lichtquelle
der Energieezienzklasse F.
This product includes a light source
with energ eciency class F.
TECHNISCHE DATEN
TECHNICAL DATA
fbl-11-7
(PRO-0222)
fbl-11-4
(PRO-D680)
*
* DALI: DALI 1 / DALI 2
N
LKonverter
driver
STANDARD SCHALTPLAN
STANDARD WIRING DIAGRAM
STROMSCHIENENSTRAHLER BUSBAR SPOTLIGHT
l-11-4/-7
MONTAGE UND BEDIENUNGSANLEITUNG MOUNTING MANUAL

We are pleased that you have decided in favour of mawa. mawa design GmbH | version of 31/03/2023 | errors and technical changes excepted | www.mawa-design.de
 MAL 002
1
2 3
a
1×
a
b
4
1 - - 3
b
d
d
1×
a
b
STROMSCHIENENSTRAHLER BUSBAR SPOTLIGHT
l-11-7
MONTAGE UND BEDIENUNGSANLEITUNG MOUNTING MANUAL
a
b
b
c

We are pleased that you have decided in favour of mawa. mawa design GmbH | version of 31/03/2023 | errors and technical changes excepted | www.mawa-design.de
 MAL 002
1
4
2
3
b
a
1 - 2 - 3 - OFF
b
OFF ON
ac
OFF ON
c
1×
d
c
e
1×
e
c
d
d
b
OFF
STROMSCHIENENSTRAHLER BUSBAR SPOTLIGHT
l-11-4
MONTAGE UND BEDIENUNGSANLEITUNG MOUNTING MANUAL
