Maxpro professional Mprh620/24v User manual

PROFESSIONAL

Rotary hammer 1-7

Bohrhammer 8-15

Marteau perforateurs 16-23

Martillo perforador 24-31

Martelo rotativo 32-39

Перфоратор 40-47

Młot udarowo - obrotowy 48-54

ﺓﺭﺍﻭﺩ ﺔﻗﺮﻄﻣ

ﻥﺗﺑﻥﻛﻲﻗﺭﺑ

62-67

55-61

MPRH620/24V

MPRH800/26V

28*20mm

Chief Executive Officer:

KREBS GmbH D-72124 PLIEZHAUSEN

01.12.2012

قفاوت

نعإ









 







































 



 































 





















































































CE DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with the following standards

or standardized documents: EN60745-1:2009+A11:2010，EN60745-2-6:2010, in accordance with the

provisions of the directives 2004/108/EC, 2006/42/EC, 2006/95/EC

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN60745-1:2009+A11:2010，EN60745-2-6:2010, gemäß den Bestimmungen

der Richtlinien 2004/108/EC, 2006/42/EC, 2006/95/EC

DÉCLARATION DE CONFORMITE CE

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes

ou documents normalisés suivants: EN60745-1:2009+A11:2010，EN60745-2-6:2010, conforme aux

réglementations 2004/108/EC, 2006/42/EC, 2006/95/EC

DECLARACIÓN DE CONFORMIDAD CE

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o

documentos normalizados siguientes: EN60745-1:2009+A11:2010，EN60745-2-6:2010,de acuerdo con las

regulaciones 2004/108/EC, 2006/42/EC, 2006/95/EC

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as

seguintes normas ou documentos normativos: EN60745-1:2009+A11:2010，EN60745-2-6:2010,conforme

as disposições das directivas 2004/108/EC, 2006/42/EC, 2006/95/EC.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ CE

Мы с полной ответственностыо заявляем, что это изделие соответствует следующим стандартам или

станда ртизованным документам: EN60745-1:2009+A11:2010，EN60745-2-6:2010,в соответсувии с

инструкциями2004/108/EC, 2006/42/EC, 2006/95/EC

DEKLARACJA ZGODNOŚCI CE

Niniejszym oświadczamy ponosząc osobistą odpowiedzialność, że produkt wykonany jest zgodnie z

następującymi normami i dokumentami normalizującymi: EN60745-1:2009+A11:2010，EN60745-2-6:2010,z

godnie z wytycznymi 2004/108/EC, 2006/42/EC, 2006/95/EC

EN60745-1:2009+A11:2010, EN60745-2-6:2010,

2004/108/EC, 2006/42/EC, 2006/95/EC

2 3GB GB

used for different applications,with different accessories or poorly maintained,the vibration emission may

differ.This may significantly increase the exposure level over the total working period.

An estimation of the level of exposure to vibration should also take into account the times when the tool is

switched off or when it is running but not actually doing the job.This may significantly reduce the exposure

level over the total working period.

Maintain the tool and the accessories,keep hands warm,organise work patterns.

APPLICATION

This tool is intended for impact drilling in concrete, brick and stone as well as for light chiseling work; for

drilling in wood, metal and plastic as well as for screwdriving specific accessories should be used.

are devoted to continuously improving and perfecting the existing products. Therefore,

the technical performance and design concept of products may vary without any prior notice; our apology

for any possible incurrence of inconvenience therefrom. Read and follow the operating instructions and

safety information before using for the first time. Save this manual.

WARNING

Remove the plug from the socket before carrying out any adjustment, servicing or maintenance. Read all

safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric

shock, fire and/or serious injury. Make sure the voltage corresponds to the type label on the unit. Packing

materials are no toys! Children must not play with plastic bags! Danger of suffocation! The power tool noise

output may exceed 85dB(A) at the workplace. In this instance, wear ear protection.

GENERAL SAFETY

Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids,

gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power tool. Distractions can cause you to lose

control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk

of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges and moving parts. Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use

a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power

source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached

to a rotating part of the power tool may result in personal injury. e) Do not overreach. Keep proper footing

and balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from

moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must be repaired. c) Disconnect the plug from the

power source and/or the battery pack from the power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power

tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into

account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

5) Service

a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

SAFETY INSTRUCTION FOR ROTARY HAMMER

•Wear ear protectors with rotary hammer (exposure to noise can cause hearing loss)

•Use auxiliary handles supplied with the tool (loss of control can cause personal injury)

•Avoid damage that can be caused by screws, nails and other elements in your work piece; remove

thembefore you start working

•Always keep the cord away from moving parts of the tool

•Secure the work piece (a work piece clamped with clamping devices or in a vice is held more securelythan

by hand)

•When you put away the tool, switch off the motor and ensure that all moving parts have come to

acomplete standstill

•Use completely unrolled and safe extension cords with a capacity of 16 Amps (U.K. 13 Amps)

•In case of electrical or mechanical malfunction, immediately switch off the tool and disconnect the plug

•Maxpro can assure flawless functioning of the tool only when the correct accessories are used which

canbe obtained from your MAXPRO dealer

•Use only accessories with an allowable speed matching at least the highest no-load speed of the tool

4 5GB GB

•This tool should not be used by people under the age of 16 years

•If the drill bit becomes unexpectedly jammed (causing a sudden, dangerous reaction), immediatelyswitch

off the tool

•Use suitable detectors to find hidden utility lines or call the local utility company for assistance

(contactwith electric lines can lead to fire or electrical shock; damaging a gas line can result in an explosion;

penetrating a water pipe will cause property damage or an electrical shock)

•Hold the power tool only by the insulated gripping surfaces when performing an operation where

theaccessory may contact hidden wiring or its own power cord (contact with a “live” wire will also make

exposed metal parts of the power tool “live” and shock the operator)

•Dust from material such as paint containing lead, some wood species, minerals and metal may beharmful

(contact with or inhalation of the dust may cause allergic reactions and/or respiratory diseases to the

operator or bystanders); wear a dust mask and work with a dust extraction device when connectable

•Certain kinds of dust are classified as carcinogenic (such as oak and beech dust) especially in

conjunctionwith additives for wood conditioning; wear a dust mask and work with a dust extraction

device when connectable

•Follow the dust-related national requirements for the materials you want to work with

•Do not work materials containing asbestos (asbestos is considered carcinogenic)

•If the cord is damaged or cut through while working, do not touch the cord, but immediately

disconnectthe plug

•Never use the tool when cord is damaged; have it replaced by a qualified person

•Always check that the supply voltage is the same as the voltage indicated on the nameplate of the

tool(tools with a rating of 230V or 240V can also be connected to a 220V supply)

•Be aware of the forces that occur as a result of jamming (especially when drilling metals); always

useauxiliary handle and take a secure stance

•Always disconnect plug from power source before making any adjustment or changing any accessory

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

•Do not connect the blue (= neutral) or brown (= live) wire in the cord of this tool to the earth terminal

ofthe plug

•If for any reason the old plug is cut off the cord of this tool, it must be disposed of safely and not

leftunattended

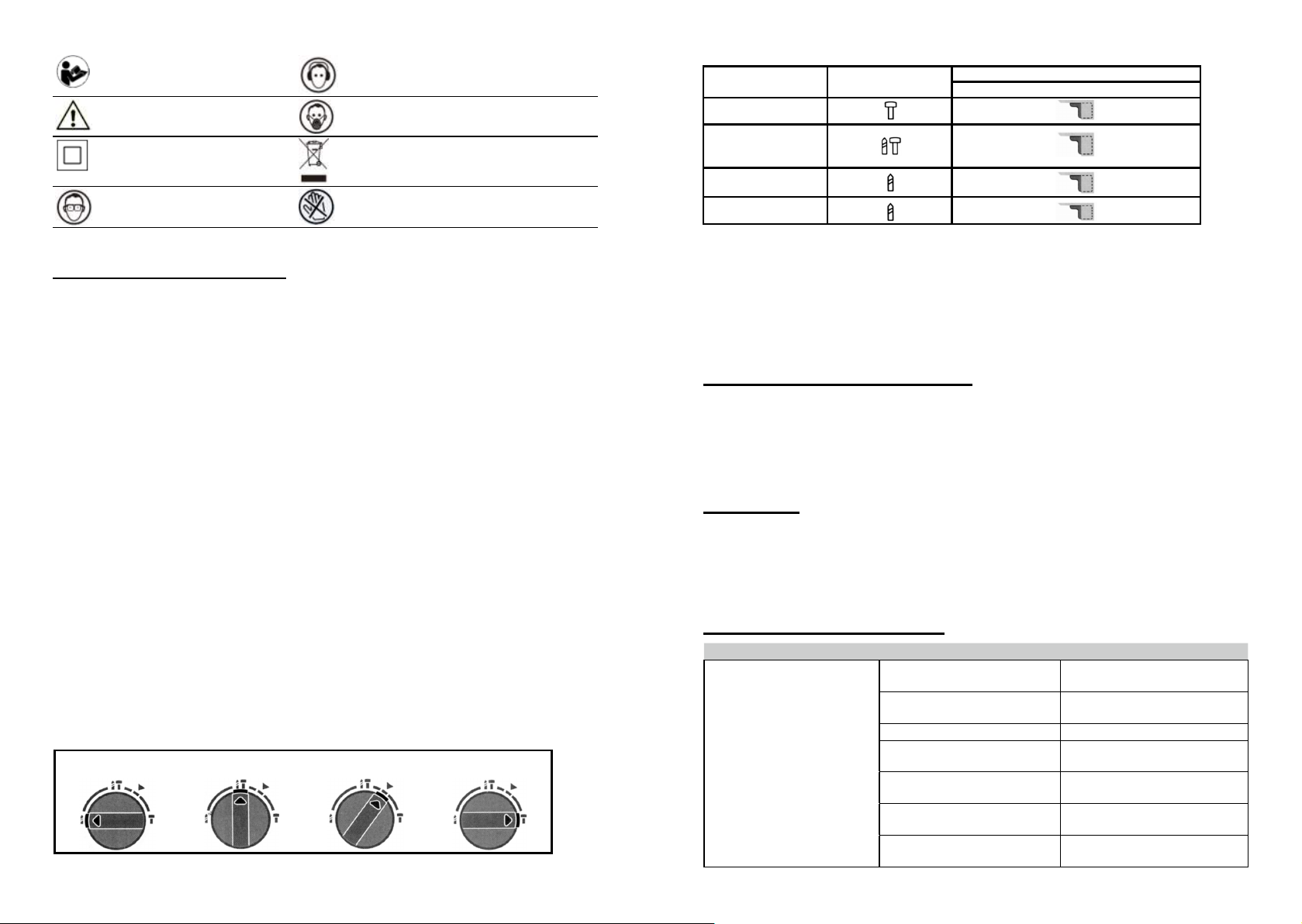

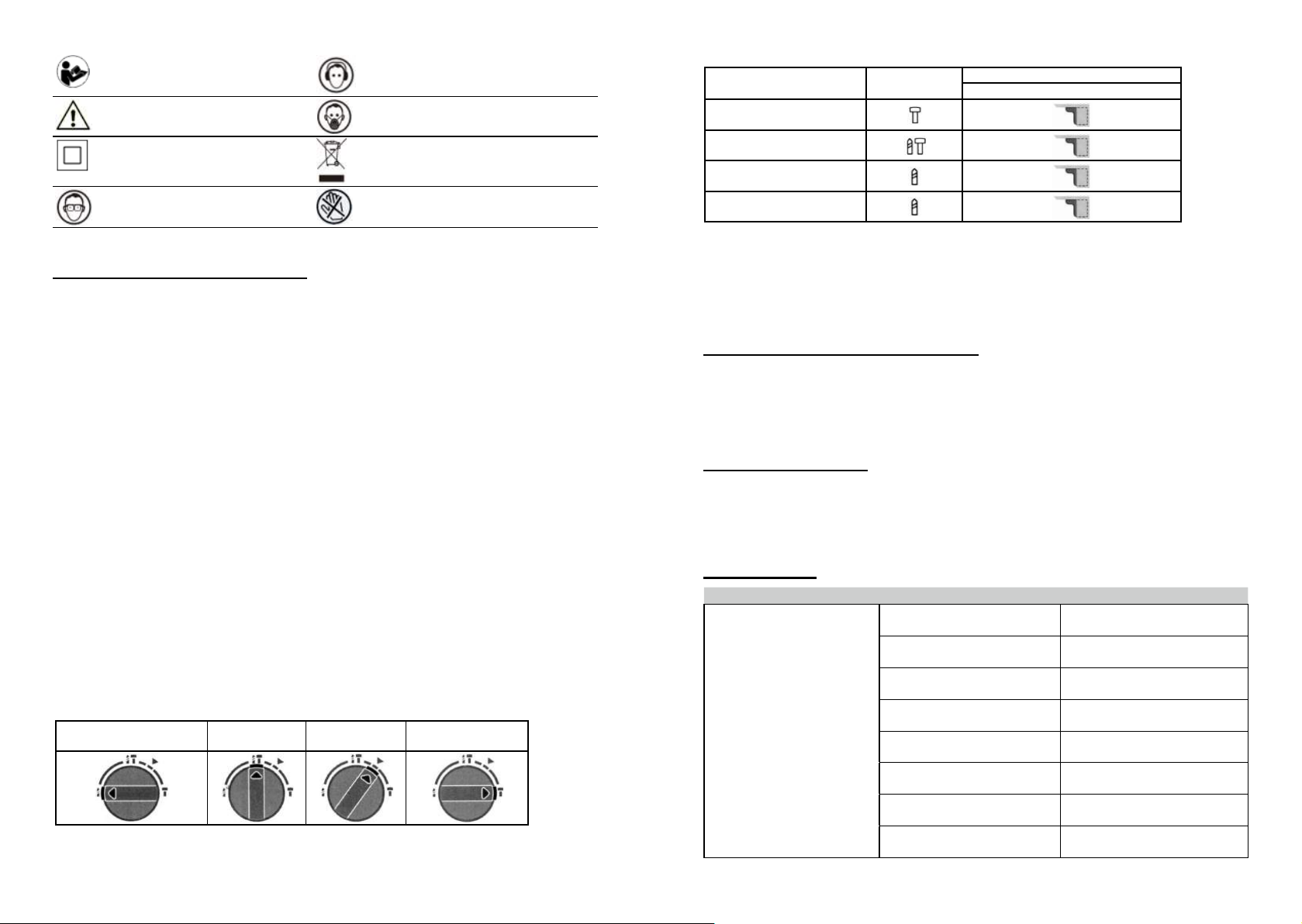

SYMBOLS

Read the manual Wear ear protection

Warning Wear dust mask

Double insulation Do not dispose of old appliances in the

household garbage

Wear eye protection Keep your hands and feet away from all

opening

OPERATING INSTRUCTION

Initial operation

Before starting work, always examine the working area for concealed electric lines, gas and water pipes,

e.g. with a metal detector.

Always use the correct supply voltage! The voltage specifications on the rating plate must correspond with

the supply voltage.

The power cord and plug must be in perfect condition.

Working on the drill stand

Locking: Press ON/OFF switch 8 and lock with button 10.

Unlocking: Press ON/OFF switch 8 and release.

Speed control

The drilling speed can be adjusted during operation by increasing or decreasing the pressure on the ON/

OFF switch 8.

Speed control makes possible the slow starting of holes in plaster or tiles .This prevents the drill from

slipping .the hole becoming enlarged or the material splitting.

Inserting tools

Clean and lightly grease tool shank before inserting.

Twist the tool into the tool holder and push it in until it engages. The tool shank locks in position

automatically. Pull the tool to check if it is locked correctly.

Removing the tool

Push back the locking sleeve 2 of the tool holder and remove the tool.

Positive and reversing function:

1. Please put the positive and reversing function button to “R” during drilling, the bit rotates right, then

switch on the switch to start drilling.

2. At end of the drilling operation, the bit may be embedded in the drilled object, please put the positive

and reversing function button to “L”, switch on the switch, the bit rotates left, thus, the bit may slowly

retreat from the drilled object.

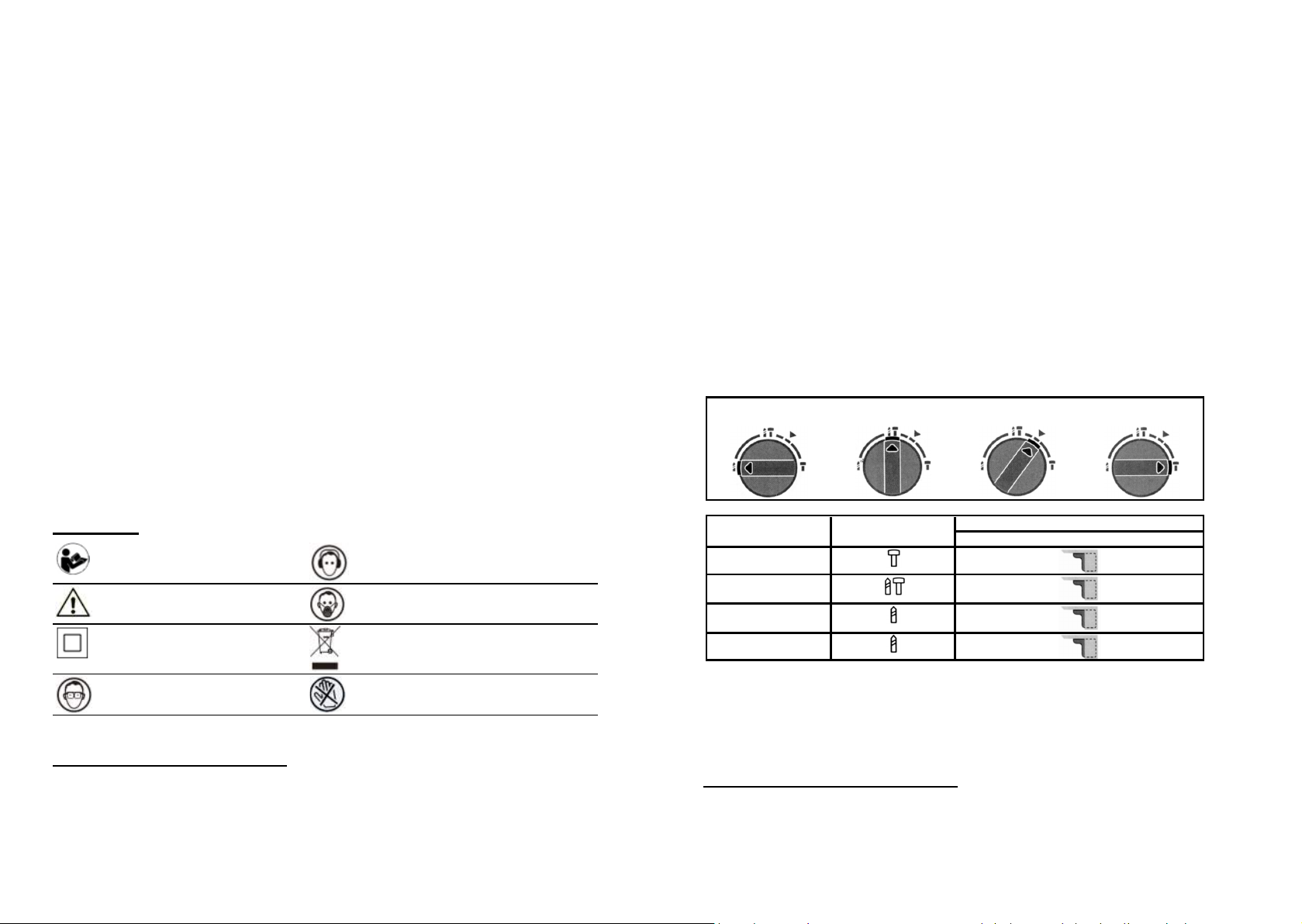

Mode selector knob

The mode selector knob 7 may be set only when the machine is switched off.

Press the release button 6 on the mode selector knob 7 and move the knob to the desired position.

Adjust and lock the chiseling angle:

If it is required to adjust the chiseling angle during chiseling, please put the function knob to “Picture”,

then, you can adjust the chiseling angle as per the chiseled object, at end of such adjustment, put back the

function knob to “Picture, thus the chiseling angle will be locked.

*The above values are approximate values and must be varied in accordance with hole diameter and

material characterist

CLEANING AND MAINTANCE

Before any work on the machine itself, pull the mains plug.

For safe and proper working, always keep the machine and the ventilation slots clean.

Clean the tool mount daily.

If the machine should happen to fail despite the care taken in manufacture and testing, repair should be

Drilling Percussion drilling Chisel adjustment

(Vario-lock)

Chiseling

(Rotation OFF)

Speed table

Application Mode selector switch Speed control

SE/SER

Chiseling

Impact drilling

Concrete/rock

Drilling

Wood/steel

Screw driving

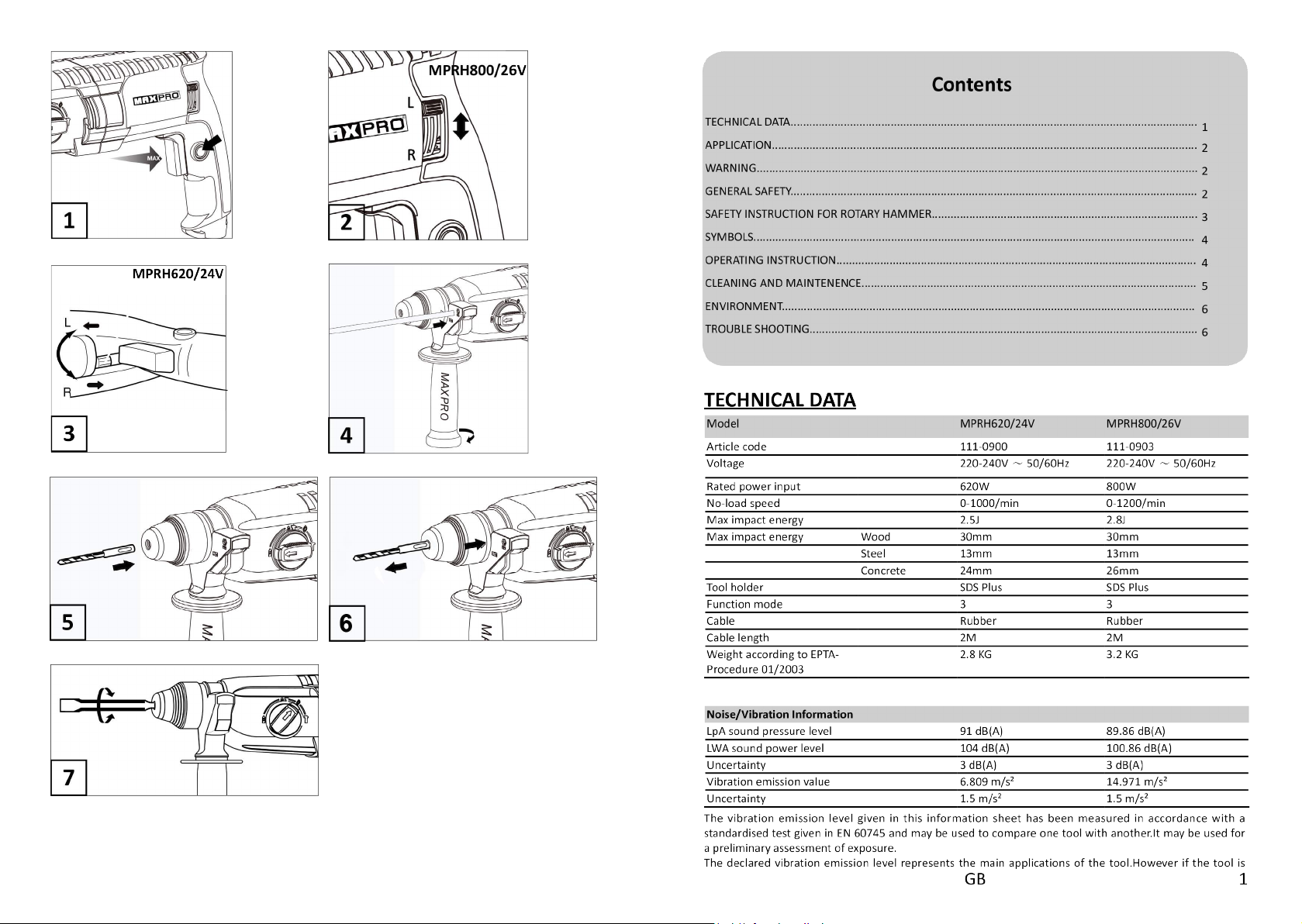

(Fig.1)

(Fig.6)

(Fig.2 ) (Fig.3 )

(Fig.7 )

6 7GB GB

carried out by an authorised customer services agent for Maxpro power tools.

ENVIRONMENT

Do not dispose of electric tools, accessories and packaging together with household waste material

- in observance of European Directive 2002/96/EC on waste of electric and electronic equipment and its

implementation in accordance with national law, electric tools that have reached the end of their life must

be collected separately and returned to an environmentally compatible recycling facility.

TROUBLE SHOOTING

Fault Symptom Possible Cause Troubleshooting

Out of service Disconnection between plug and

power socket

Put plug in power socket

shortcircuit in power supply Repair and reconnection

At switch-off Switch on

Loose switching contact Replace switchboard by repairer

Burnout of stator or rotor coil Replace stator or rotor by repairer

Wearout of carbon brush Replace carbon brush by repairer

Stator wiring disconnection Reconnection by repairer

Disconnection between carbon

brush and commutator

Replace carbon brush

Sluggish start-up, falling short of

running speed

Unsmooth running in mechanical

part

Check mechanical part by repairer

Low supply voltage Regulate supply voltage

Burnout of switch contact Replace switchboard by repairer

Excessive sparkling during running Underpressure in carbon brush

spring

Replace carbon brush by reparier

Excessive wearout of carbon brush Replace carbon brush by reparier

Overvoltage in supply power Regulate supply voltage

Disconnection between carbon

brush and commutator

Replace carbon brush

Ring fire caused by shortcircuit in

rotor winding shortcircuit

Check or replace rotor by repairer

Ring fire caused by shortcircuit in

commutator segment

Check or replace rotor by repairer

Failed to reach rated power Electrocircuit overload due to

lighting device, public utility or

other electric appliances

No use of public utility or other

electric appliances on machine-

connected electrocircuit

Machine superheating Electromotor overload Overload protection

Excessive blunt drilling bit Replace drilling bit

Insufficient lubricating oil or greasy

lubricating oil in reduction gearbox

Replenish or replace lubricating oil

by repairer

Insufficient motor cooling Dedust air outlet

Gear shifting failure Shifting fork or bearing damaged Check and replace shifting fork or

bearing by repairer

Failure of mechanical shock

motion

Air cylinder or teleflex damaged Check and replace air cylinder or

teleflex by repairer

Wearout of O-shape coil Replace O-shape coil by repairer

Piston fracture or insufficient

lubricating oil

Replace piston or replenish

lubricating oil by repairer

Chock liner gets stuck Repair chock liner by repairer

Disconnected running of spline

shaft or swinging bearing by

repairer

Replace spine shaft or swinging

bearing by repairer

Piston connecting rod fracture Replace piston connecting rod by

repairer

No motion of drilling bit

during motor running

Rotor tooth fracture Replace rotor by repairer

Gear wheel fracture Replace gear wheel by repairer

Clutch gear slippage Replace clutch gear by repairer

Spare parts list and drawing Please download files on www.maxpro-tools.com

D D8 9

TECHNISCHE DATEN

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten

Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander

verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen

oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden,

in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen

fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,

Organisation der Arbeitsabläufe.

ANWENDUNG

Das Werkzeug ist bestimmt zum Schlagbohren in Beton,Ziegel und Stein sowie für leichte Meißelarbeiten;

zum Bohren in Holz, Metall und Kunststoff sowie für Schraubarbeiten sollte spezifisches Zubehör verwendet

werden

sind kontinuierlich zu verbessern und Perfektionierung der vorhandener Produkte

gewidmet. Deshalb, die technische Leistung und Design Konzept der Produkte können sich ohne vorherige

Vorankündigung vorbehalten; unsere Entschuldigung für eventuelle Entstehen Unannehmlichkeiten daraus.

Lesen und befolgen Sie die Bedienungsanleitung und die Sicherheitsinformationen vor der Verwendung

zum ersten Mal. Bewahren Sie dieses Handbuch.

WARNUNG

Entfernen Sie den Stecker aus der Steckdose, bevor der Durchführung von Anpassung, Instandhaltung oder

Wartung.

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Die Nichtbeachtung der Warnungen und Anweisungen können elektrischen Schlag, Brand und / oder

schwere Verletzungen zur Folge haben.

Achten Sie darauf, dass die Spannung entspricht, das Typschild an dem Gerät.

Verpackungsmaterialien sind keine Spielsachen! Kinder dürfen nicht mit Plastiksäcken spielen!

Erstickungsgefahr!

Das Elektrowerkzeug Rauschleistung kann 85 dB (A) am Arbeitsplatz überschreiten. In diesem Fall tragen Sie

Gehörschutz.

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug” bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Inhaltsverzeichnis

TECHNISCHE DATEN.............................................................................................................................

ANWENDUNG......................................................................................................................................

WARNUNG...........................................................................................................................................

ALLGEMEINE SICHERHEITSHINWEISE..................................................................................................

SYMBOLE.............................................................................................................................................

BETRIEBSANLEITUNG...........................................................................................................................

REINIGUNG UND INSTANDHALTUNG...................................................................................................

UMWELT..............................................................................................................................................

FEHLERSUCHE......................................................................................................................................

SICHERHEITSHINWEISE FüR BOHRHAMMER.......................................................................................

Modell MPRH620/24V MPRH800/26V

Artikel Kode 111-0900 111-0903

Spannung 220-240V ～ 50/60Hz 220-240V ～ 50/60Hz

Nennaufnahmeleistung 620W 800W

Leerlaufdrehzahl Futter 0-1000/min 0-1200/min

Max Aufprallenergie 2.5J 2.8J

Max Bohrer-Durchmesser Holz 30mm 30mm

Stahl 13mm 13mm

Beton 24mm 26mm

Werkzeugaufnahme SDS Plus SDS Plus

Function-Modus 3 3

Kabel Gummi

Kabel Länge 2M 2M

Gewicht entsprechend EPTA-Procedure

01/2003

2.8 KG 3.2 KG

Geräusch-/Vibrationsinformation

LpA Schalldruckpegel 91 dB(A) 89.86 dB(A)

LWA Schwingungsemissionswert 104 dB(A) 100.86dB(A)

Unsicherheit 3 dB(A) 3 dB(A)

Schwingungsemissionswert 6.809 m/s² 14.971 m/s²

Unsicherheit 1.5 m/s² 1.5 m/s²

Gummi

D D10 11

c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sichbewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach

Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen

oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein

Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und –auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass

diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert

Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie

Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei

funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des

Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele

Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen

führen.

5) SERVICE

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHRHAMMER

•Tragen Sie Gehörschutz (die Einwirkung von Lärm kann Gehörverlust bewirken)

•Benutzen Sie mit dem Werkzeug gelieferte Zusatzhandgriffe (der Verlust der Kontrolle kann

zuVerletzungen führen)

•Beschädigungen durch Schrauben, Nägel und ähnliches an Ihrem Werkstück vermelden; diese

vorArbeitsbeginn entfernen

•Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten

•Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenesWerkstück ist

sicherer gehalten als mit der Hand)

•Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und die

sichbewegenden Teile vollkommen zum Stillstand gekommen sein

•Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist

undeine Kapazität von 16 A hat

•Bei elektrischer oder mechanischer Fehlfunktion das Werkzeug sofort ausschalten und denNetzstecker

ziehen

•Maxpro kann nur dann die einwandfreie Funktion des Werkzeuges zusichern, wenn das

entsprechendesZubehör verwendet wird, welches bei ihren Fachhändlern erhältlich ist

•Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die

höchsteLeerlaufdrehzahl des Werkzeuges

•Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein

•Im Falle des unerwarteten Blockierens des Bohrers (mit einer ruckartigen gefährlichen Reaktion),

dasWerkzeug sofort abschalten

•Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren,oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

•Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, beidenen

das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann (der Kontakt mit

einer spannungsführenden Leitung kann auch Metallteile des Elektrowerkzeuges unter Spannung setzen

und zu einem elektrischen Schlag führen)

•Staub von Materialien wie Farbe, die Blei enthält, einigen Holzarten, Mineralien und Metall

kannschädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder

Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und

arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann

•Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispielsweise Eichen- und

Buchenholzstaub),insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen

werden kann

•Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben

•Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)

•Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort

denNetzstecker ziehen

•Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einemanerkannten

Elektrofachmann ersetzen

•Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges

angegebenenSpannung übereinstimmt (mit 230V oder 240V beschriftete Werkzeuge können auch an 220V

betrieben werden)

•Beachten Sie die auftretenden Kräfte beim Blockieren (besonders beim Bohren in Metall); das

Werkzeugimmer am Seitengriff festhalten und einen sicheren Stand einnehmen

•Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen

D D12 13

odereinen Zubehörwechsel vornehmen

SYMBOLE

Lesen Sie die Bedienungsanleitung Tragen Sie Gehörschutz

Warnung Staubschutzmaske tragen

Doppelisolierung Entsorgen nicht Ausgediente Altgeräte, bitte

im Haushaltsabfall

Tragen Sie eine Schutzbrille Halten Sie Ihre Hände und Füße aus allen

Öffnungen

BETRIEBSANLEITUNG

Inbetriebnahme

Vor Starten der Arbeiten prüfen Sie immer den Arbeitsbereich auf verdecktliegender elektrischen

Leitungen, Gas-und Wasserleitungen, z. B. mit einem Metalldetektor.

Verwenden Sie immer die korrekte Spannungsversorgung! Die Spezifikationen der Spannung auf dem

Typenschild müssen mit der Netzspannung übereinstimmen.

Das Netzkabel und Stecker müssen in einwandfreiem Zustand sein.

Arbeiten auf dem Bohrständer

Verriegelung: Drücken Sie EIN / AUS-Schalter 8 und verriegeln Sie mit Knopf 10.

Entriegelung: Drücken Sie EIN / AUS-Schalter 8 und lassen Sie frei.

Drehzahlregelung

Die Bohrgeschwindigkeit kann während des Betriebs durch Erhöhen oder Verringern des Drucks auf die

EIN / AUS-Schalter 8 eingestellt werden.

Drehzahlregelung ermöglicht die langsame Start von Löchern in Putz oder Fliesen.

Dies verhindert ein Verrutschen des Bohrers. Immer das Loch bekommt zu vergrößer oder das Material

bekommt aufzuspalten.

Einsteckeb der Werkzeuge

Reinigen und fetten Sie leicht Werkzeugschaft vor dem Verwenden ein.

Drehen Sie das Werkzeug in die Werkzeugaufnahme und drücken Sie, bis es einrastet. Der Werkzeugschaft

verriegelt automatisch in Position. Ziehen Sie das Werkzeug, um zu überprüfen, ob es korrekt verriegelt ist.

Entfernen des Werkzeugs

Schieben Sie die Verriegelungshülse 2 der Werkzeugaufnahme und entfernen Sie das Werkzeug.

Positiv-und Rückfahrfunktion:

1.Bitte legen Sie den Positiv- und Rückfahrfunktionsknopf auf "R" beim Bohren, der Bohrer dreht sich

rechts, dann schalten Sie den Schalter ein, um Bohren zu starten.

2.Am Ende der Bohrarbeite wird der Bohrer in dem gebohrten Objekt eingebettet. Legen Sie bitte den

Positiv- und Rückfahrfunktionsknopf auf "L", schalten Sie den Schalter ein, der Bohrer dreht sich links, somit

kann der Bohrer langsam von dem gebohrten Objekt rückfahren.

Modus vom Wahlschalter

Der Modus des Wahlschalters 7 sollen Sie nur einstellen, wenn die Maschine ausgeschaltet ist.

Drücken Sie den Auslöser 6 auf dem Modus des Wahlschalters 7 und bewegen Sie den Schalter zur

gewünschten Position.

Den Meißelwinkel: einstellen und sperren

Wenn es erforderlich ist, den Meißelwinkel während Meißeln einzustellen, legen Sie bitte den

Funktionsknopf auf "Bild", dann können Sie den Meißelwinkel nach dem gemeißelten Objekt einstellen, am

Ende einer solchen Einstellung, legen Sie den Funktionsknopf auf "Bild , also der Meißelwinkel wird

gesperrt.

* Die oben genannten Werte sind Nährungswerte und müssen in Übereinstimmung mit Lochdurchmesser

und Materialeigenschaft variiert warden.

REINIGUNG UND INSTANDHALTUNG

Vor allen Arbeiten an der Maschine ziehen Sie den Netzstecker aus.

Für einen sicheren und ordnungsgemäßen Betrieb halten Sie immer die Maschine und die Lüftungsschlitze

sauber.Reinigen Sie das Werkzeuge täglich. Wenn die Maschine Fehler vorkommt, trotz sorgfältiger

Herstellung und Prüfverfahren, soll die Reparatur von einem autorisierten Kundendienst-Agent für Maxpro

Elektrowerkzeuge durchgeführt werden.

UMWELT

Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen

- gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik

- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge

getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt warden

FEHLERSUCHE

Störungen Mögliche Ursachen Lösungen

Maschine funktioniert nicht Stecker nicht in die Steckdose

eingesteckt

Stecker in die Steckdose stecken

Unterbrechung der Stromquelle Stromquelle reparieren und wieder

einschalten

Schalter nicht angeschlossen Schalter anschließen

Wackelkontakt am Schalter Schalter durch Fachleute wechseln

lassen

Drahtspule des Statorsist

durchgebrannt

Stator durch Fachleute wechseln

lassen

Bohren Schlagbohren Meißel-Einstellung

(Vario-Verriegelung)

Meißeln

(Rotation AUS)

Tabelle der Geschwindigkeit

Anwendung Mode des Wahlschalters Drehzahlregelung

SE/SER

Meißeln

Schlagbohren

Beton / Stein

Bohren

Holz / Stahl

Schraubetrieb

(Abb.1)

(Abb.6)

(Abb.2)Abb.3( )

(Abb.7)

D D14 15

Kohlebürste durch den Schaden

verbraucht

Kohlebürste durch Fachleute

wechseln lassen

Verdrahtung des Stators löst sich

Verdrahtung durch Fachleute neu

anschweißen oder verbinden lassen

Kohlebürste und Stromwender

kommen nicht miteinander in

Kontakt

Kohlebürste durch Fachleute

wechseln lassen

Maschine lässt sich nur

langsam anschalten und kann

die Laufgeschwindigkeit nicht

erreichen

Störung in der Maschine Maschine durch Fachleute

überprüfen lassen

Niedrige elektrische Spannung der

Stromquelle

Elektrische Spannung der

Stromquelle neu einstellen

Kontakt des Schalters ist

durchgebrannt

Schalter durch Fachleute wechseln

lassen

Durch den Lauf der Maschine

entstehen große Funken

Der Druck an der Feder der

Kohlebürste nicht ausreichend

Kohlebürste durch Fachleute

wechseln lassen

Kohlebürste durch den Schaden zu

kurz geworden

Kohlebürste durch Fachleute

wechseln lassen

Hohe elektrische Spannung der

Stromquelle

Elektrische Spannung der

Stromquelle neu einstellen

Wackelkontakt zwischen

der Kohlebürste und dem

Stromwender

Kohlebürste wechseln

Ein Ringfeuer ist durch den

Kurzschluss des Gewindes des

Rotors entstanden

Rotor durch Fachleute überprüfen

oder wechseln lassen

Ein Ringfeuer ist durch den

Kurzschluss zwischen den

Segmente des Stromwenders

entstanden

Rotor durch Fachleute überprüfen

oder wechseln lassen

Maschine erreicht die

Nennleistung nicht

Überlastung der elektrischen

Schaltung aufgrund der

Beleuchtungen, gemeinschaftlich

genutzte Maschinen oder anderer

elektrischer Geräte

Gemeinschaftlich genutzte

Maschinen und andere elektrische

Geräte möglichst nicht über dieselbe

elektrische Schaltung laufen lassen

wie der Elektrohammer

Maschine läuftzuheiß Überlastung des Elektromotors Zur Überlastung der Maschine

führende Nutzung unterbinden

Bohrer ist zu stumpf Bohrer wechseln

Schmieröl im Dämpfungsgehäuse

fehlt oder Schmieröl verschlechtert

Mehr Schmieröl durch Fachleute

geben oder wechseln lassen

Elektromotor kühlt nicht

ausreichend ab

Lüftung der Maschine reinigen

Maschine hat keinen Gang Ausrückergabel oder Lager

beschädigt

Ausrückergabel oder Lager durch

Fachleute überprüfen und wechseln

lassen

Maschine stoßt nicht Schaden am Zylinder oder Teleflex Zylinder oder Teleflex durch

Fachleute überprüfen und wechseln

lassen

O-Ring beschädigt O-Ring durch Fachleute wechseln

lassen

Kolben beschädigt oder Schmieröl

fehlt

Kolben durch Fachleute wechseln

lassen oder mehr Schmieröl geben

Schlag Set blockiert Schlag Set durch Fachleute wechseln

lassen

Keilwellen oder Pendellager

rutschen und befestigen nicht

Keilwellen oder Pendellager durch

Fachleute wechseln lassen

Verbindungsstange des Kolbens

aufgebrochen

Verbindungsstange des Kolbens

durch Fachleute wechseln lassen

Bohrer dreht beim Drehen des

Elektromotors nicht.

Schaden am Zahnrad des Rotors Rotor durch Fachleute wechseln

lassen

Schaden am Großzahnrad Großzahnrad durch Fachleute

wechseln lassen

Kupplungsstirnrad rutscht Kupplungsstirnrad durch Fachleute

wechseln lassen

Ersatzteilliste und Zeichnung Bitte laden Sie die Dateien herunter auf www.maxpro-tools.com

16 17F F

DONNÉES TECHNIQUES

L’amplitude d’ l’accélération indiquée dans ces instructions d’utilisation a été mesurée suivant les méthodes

de mesurage conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’appareils.

Le niveau de vibration peut être utilisé pour faire une estimation provisoire du degré d’influence vibratoire.

Le niveau de vibration annoncé concerne la fonction principale de l’outil. Dans des cas où l’outil est destinée

à une autre utilisation ou avec d’autres accessoires, ou s’il est mal entretenu, le niveau de vibration peut

s’écarter de celui qui a été indiqué. Si c’est le cas, le degré d’infuence peut fortement augmenter au cours

de l’utilisation

Pour une estimation précise de l’influence vibratoire pendant un certain temps d’utilisation, il est

recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est

éteint ou sous tension, mais pas vraiment utilisé. Ceci peut réduire considérablement l’influence vibratoire

pendant toute la durée du travail.

Entretenez l’outil et ses accessoires en bon état. Gardez vos mains chaudes au cours de son utilisation –

cela va diminuer les conséquences négatives lorsque vous travaillez à des hauts degrés de vibrations.

APPLICATION

L’outil est conçu pour le perçage de percussion dans le béton, la brique et dans la pierre naturelle ainsi que

pour d’autres travaux de burinage légers; pour le perçage dans le bois, le métal et les matières plastiques

ainsi que pour le vissage il est nécessaire d’utiliser des accessoires spécifiques

est décidé à l’amélioration continue et au perfectionnement de ses produits existants.

Par conséquent, la performance technique et le design des produits peuvent varier sans préavis; nous vous

présentons nos excuses pour toute possible gêne occasionnée due à cela. Lisez et suivez les instructions de

mise-en-route ainsi que les conseils de sécurité avant la première utilisation. Conserver ce manuel.

AVERTISSEMENT

Avant d’effectuer aucun réglage, l’entretien ou la maintenance : débrancher la machine en retirant la prise

électrique. Lisez tous les avertissements de sécurité et les instructions. Ne pas suivre ces avertissements et

ces instructions pourraient entraîner un choc électrique, un incendie et/ ou des blessures graves. Assurez-

vous que la tension correspond aux données inscrites sur la machine. Les matériaux d’emballage ne sont

pas de jouets! Les enfants ne doivent pas jouer avec des sacs en plastique! Risque de suffocation!

Le niveau de pression acoustique peut dépasser 85dB(A) dans le lieu de travail. Dans ce cas-là, porter des

protections auditives.

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les

vavertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures

sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s’y reporter

ultérieurement. La notion d’”outil électroportatif” dans les avertissements se rapporte à des outils

électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans

câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé

augmente le risque d’accidents.

b) N’utilisez pas l’appareil dans un environnement présentant des risques d’explosion et où se trouvent

des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles

risquant d’enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électroportatif. En cas

d’inattention vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en

aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des appareils avec mise à la terre. Les fiches

non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles prévues, n’utilisez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancherde la prise de courant. Maintenez le câble éloigné des

Table des matières

DONNéES TECHNIQUES.......................................................................................................................

APPLICATION.......................................................................................................................................

AVERTISSEMENT..................................................................................................................................

INSTRUCTIONS GENERALES DE SECURITE...........................................................................................

..........................................................................

SYMBOLES...........................................................................................................................................

INSTRUCTION D’OPERATION...............................................................................................................

NETTOYAGE ET MAINTENENCE...........................................................................................................

ENVIRONNEMENT...............................................................................................................................

RESOLUTION DE PROBLEMES..............................................................................................................

INSTRUCTIONS DE SECURITE POUR PERFORATEURS

Modèle MPRH620/24V MPRH800/26V

Le code d’article 111-0900 111-0903

La tension 220-240V ～ 50/60Hz 220-240V ～ 50/60Hz

La puissance nominale d’entrée 620W 800W

La vitesse à vide 0-1000/min 0-1200/min

L'énergie maximum d'impact 2.5J 2.8J

Le diamètre maximum de perçage Le bois 30mm 30mm

Le steel 13mm 13mm

Le béton 24mm 26mm

Le support d'outil SDS Plus SDS Plus

La mode de fonctionnement 3 3

câble Caoutchouc

Longueur de câble 2M 2M

Poids suivant EPTA-Procedure 01/2003 2.8 KG 3.2 KG

Niveau sonore et vibrations

LpA niveau de pression acoustique 91 dB(A) 89.86 dB(A)

LWA niveau de ppuissance acoustique 104 dB(A) 100.86dB(A)

Incertitude 3 dB(A) 3 dB(A)

Valeur d'émission des vibrations 6.809 m/s² 14.971 m/s²

Incertitude 1.5 m/s² 1.5 m/s²

Caoutchouc

18 19F F

sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un

câble endommagé ou torsadé augmente le risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à l’extérieur, utilisez une rallonge autorisée homologuée

pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications

extérieures réduit le risque d’un choc électrique.

f) Si l’usage d’un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la

terre. L’utilisation d’un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l’outil

électroportatif. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir consommé de l’alcool,

des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut

entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter

des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité

antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risqué

de blessures.

c) Evitez tout démarrage intempestif. S’assurez que l’interrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant

le doigt sur l’interrupteur ou brancher des outils don’t l’interrupteur est en position marche est source

d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou

des cheveux longs peuvent être happés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-

ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation des collecteurs de

poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil électroportatif approprié au travail à effectuer. Avec l’outil

électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est

prévu.

b) N’utilisez pas un outil électroportatif don’t l’interrupteur est défectueux. Un outil électroportatif qui ne

peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c) Débranchez la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant

tout réglage, changement d’accessoires ou avant de ranger l’outil. Cette mesure de précaution empêche

une mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l’utilisation

de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non

initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent

correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées

de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faites réparer les parties

endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal

entretenus.

f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces

instructions. Tenez compte également des conditions de travail et du travail à effectuer. L’utilisation des

outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif quepar un personnel qualifié et seulement avec des pieces de

rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.

INSTRUCTIONS DE SECURITE POUR PERFORATEURS

•Portez des protections auditives (l’exposition aux bruits peut provoquer une perte de l’audition)

• Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil (la perte de contrôle peut provoquer des

blessures)

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui

risqueraient d’endommager très fortement votre outil; enlevez-les avant de commencer le travail

• Tenez toujours le câble éloigné des parties mobiles de l΄outil

• Fixez solidement la pièce à travailler (une pièce fixée à l’aide de dispositifs de fixation est davantage

assure que si elle était tenue à la main)

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d’une capacité de 16 A

• En cas de dysfonctionnement électrique ou mécanique, mettez directement l’outil hors service et

débranchez la fiche

• Maxpro ne peut se porter garant du bon fonctionnement de cet outil que s’il a été utilisé avec les

accessories appropriés en vente chez votre distributeur Maxpro

• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide

maximale de l’outil

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans

• En cas de blocage de la mèche (générant une contre-réaction violente et dangereuse), éteignez

immédiatement l’outil

• Utilisez des détecteurs appropriés afin de localizer la présence de conduites électriques ou bien

s’adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer

un incendie et une décharge électrique; le fait d’endommager une conduite de gaz peut entraîner une

explosion; le fait d’endommager une conduite d’eau peut entraîner des dégâts matériels ou causer une

décharge électrique)

• Tenez l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours

de laquelle l’accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre

câble d’alimentation (le contact avec un fil sous tension peut également mettre sous tension les parties

métalliques de l’outil électrique et provoquer un choc électrique sur l’opérateur)

• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains

minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut

provoquer des reactions allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se

trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

• Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne

ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque

antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler

• Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant

cancérigène)

• Si le câble est endommagé ou rompu pendant le travail, n’y touchez pas, mais débranchez immédiatement

la prise

•N’utilisez jamais d’outil avec un câble endommagé; faites-le remplacer par un technicien qualifié•Contrôlez

toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique del’outil (les

outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)

•Assurez-vous des forces en jeu consécutives au blocage (spécialement durant le perçage des

métaux);utilisez toujours la poignée auxiliaire et adoptez une position de travail stable et sûre

•Débranchez toujours l’outil avant tout réglage ou changement d’accessoire

SYMBOLES

20 21F F

Lire attentivement la notice Munissez-vous d’une protection acoustique

Avertissement Porter un masque anti-poussière

Double isolation pour une protection

supplémentaire

Ne pas jeter les appareils électroporatifs

dans les ordures ménagères!

Protection des yeux Protéger vos mains et vos pieds de toutes les

ouvertures

INSTRUCTION D’OPERATION

Opération initiale

Avant de commencer au travail, examinez toujours la zone de travail pour les lignes électriques cachées,

conduites de gaz et d'eau, par exemple avec un détecteur de métal. Utilisez toujours le voltage correct!

Les spécifications du voltage sur la plaque signalétique doivent correspondre à la tension d'alimentation. Le

cordon d'alimentation et la fiche doivent être en parfait état.

Travailler sur le stand de forage

Verrouillage: Appuyez sur l'interrupteur ON / OFF 8 et verrouillez avec le bouton 10.

Déverrouillage: Appuyez sur l'interrupteur ON / OFF 8 et libérer.

Régulateur de vitesse

La vitesse de forage est réglable en cours de fonctionnement en augmentant ou en diminuant la pression

exercée sur l'interrupteur ON / OFF 8.

Contrôler la vitesse permet le démarrage lent de trous dans le plâtre ou des carreaux. Ceci empêche le trou

de devenir agrandi ou le fractionnement du matériau.

Outils d’insertion

Faites un nettoyage et graissez légèrement la tige de l'outil avant d'insérer.

Tournez l'outil dans le porte-outil et poussez-le jusqu'à ce qu'il s'enclenche. La tige de l'outil verrouille

automatiquement en position. Retirez l'outil pour vérifier si elle est verrouillée correctement.

Retirer de l'outil

Repoussez la douille de verrouillage 2 du porte-outil et retirer l'outil.

La fonction positif et d'inversion:

1. S'il vous plaît mettez le bouton de fonction positif et d'inversion sur «R» pendant le forage, la mèche

tourne à droite, puis, allumer l'interrupteur pour commencer le forage.

2. À la fin de l'opération de forage, le mèche peut être intégré dans l'objet foré, s'il vous plaît mettez le

bouton de fonction positif et d'inversion sur «L», allumer l'interrupteur, la mèche tourne à gauche, ainsi, le

mèche peut lentement se retirer de l'objet foré.

Bouton de mode sélectif

Le bouton de mode sélectif 7peut être activé quand le courant de la machine est coupé.

Appuyez sur le bouton de déverrouillage 6 du bouton de mode sélectif 7 et déplacez le bouton sur la

position désirée.

Régler et verrouiller l'angle burinage:

S'il est nécessaire d'ajuster l'angle de burinage pendant burinage, s'il vous plaît mettez le bouton de

fonction sur «Image», puis, vous pouvez ajuster l'angle de burinage selon l'objet ciselé, à la fin de cet

ajustement, remettre le bouton de fonction sur «Image», ainsi, l'angle burinage sera verrouillé.

Les valeurs ci-dessus sont approximatives et peuvent être modifiées 242424conformément au diamètre

du trou et au caractère spécifique du matériel.

NETTOYAGE ET MAINTENANCE

Avant toute intervention sur la machine elle-même, retirez la fiche d'alimentation.

Pour un travail sécuritaire et adéquat, gardez toujours la machine et les fentes de ventilation propre.

Nettoyez l'outil de montage quotidiennement.

Si la machine doit arriver malgré tous les soins apportés à la fabrication et les tests, la réparation doit être

effectuée par un agent des services après-vente agréé pour les outils électriques Maxpro.

ENVIRONNEMENT

Ne jetez pas les outils électriques, les accessories et l’emballage dans les ordures ménagères

- conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou

électroniques, et à sa transposition dans la legislation nationale, les outils électriques usés doivent être

collectés séparément et faire l’objet d’un recyclage respectueux de l’environnement

DÉPANNAGE

Description des pannes Causes possibles Méthode de dépannage

La machine ne marche pas La fiche ne branche pas dans la

prise d'alimentation

Brancher la fiche dans la prise de

courant

Hors de circuit Réparer et connecter la source

d'alimentation

L'interrupteur n'est pas mis sous

tension

Allumer l'interrupteur

Le mauvais contact de

l'interrupteur

Remplacer l'interrupteur par le

professionnel

La bobine de rotor ou stator brûlée Remplacer le stator ou le rotor par

le professionnel

L'usure de balai de charbon Remplacer le balai de charbon par

le professionnel

La connexion du stator débrayé Ressouder ou embrayer la

connexion par professionnel

Sans contact entre le balai de

charbon et le commutateur

Remplacer le balai de charbon par

le professionnel

Forage Forage par

percussion

Réglage du ciseau

(Verrou différent)

Burinage (Rotation OFF)

Table de vitesse

Application Interrupteur de

mode sélectif

Contrôle de vitesse

SE/SER

Burinage

Forage par percussion

Béton / roche

Forage

Bois / acier

Boulonnage

(image.1)

(image.6)

(image.2)(image.3)

(image.7)

22 23F F

La machine démarre trop

lentement pour atteindre la

vitesse de fonctionnement

La partie mécanique bloquée Demander aux professionnels à

contrôler la mécanique

La tension d'alimentation faible Ajuster la tension d'alimentation

Le contact brulé de l'interrupteur Remplacer l'interrupteur par le

professionnel

La machine marche avec la grosse

étincelle

La pression du ressort insuffisant

pour le balai de charbon

Remplacer le balai de charbon par

le professionnel

Le balai de charbon trop court en

raison de l'usure

Remplacer le balai de charbon par

le professionnel

La tension d'alimentation trop

élevée

Ajuster la tension d'alimentation

Le mauvais contact entre le balai

de charbon et le commutateur

Remplacer le balai de charbon par

le professionnel

Le feu de bague causé par

l'enroulement du rotor en court-

circuit

Examiner, réparer ou remplacer le

rotor par le professionnel

Le court -circuit des lames de

collecteur a causé le feu torique

Remplacer le rotor par le

professionnel

La machine n'atteint pas la

puissance nominale

La surcharge du circuit causée par

l'éclairage, l'équipement commun

et d'autres appareils électriques

Ne pas utiliser d'autres équipements

communs ou appareils électriques

sur le circuit connecté par la

machine

La machine est facile à surchauffer La surcharge d'électromoteur Empêcher l'utilisation excessive

d'électromoteur

La tête de trépan est trop

émoussée

Remplacer la tête de trépan

Le lubrifiant est insuffisant dans le

réducteur ou le lubrifiant pourrit

ou sa qualité change

Ajouter ou remplacer le lubrifiant

par le personnel professionnel

Le refroidissement insuffisant du

moteur

Effacer les poussières à la sortie d'air

de la machine

Il n'y a pas d'entretoise dans la

machine

La fourchette ou le palier est en

panne

Vérifier et changer la fourchette

ou le palier par le personnel

professionnel

La machine n'a pas d'impact Le cylindre de l'air ou est en panne Vérifier et changer le cylindre de l'air

ou par le personnel professionnel

Le joint d'étanchéité est en panne Changer le joint d'étanchéité par le

personnel professionnel

Le piston est endommagé ou le

lubrifiant est insuffisant

Remplacer le piston ou ajouter

du lubrifiant par le personnel

professionnel.

Le fourreau d'impact est bloqué Nettoyer et réparer le fourreau

d'impact par le personnel

professionnel.

Le palier basculant est glissant et

ne peut pas être bloqué à point

Changer le palier basculant par le

personnel professionnel

La tige de piston est cassée Changer la tige de piston par le

personnel professionnel

Le moteur est en marche, mais la

tête de trépan ne fonctionne pas

L'engrenage de rotor est

endommagé

Remplacer l'interrupteur par le

professionnel

Le grand engrenage est

endommagé

Changer le grand engrenage par le

personnel professionnel

L'engrenage de l'embrayage est

glissant

Changer l'engrenage de l'embrayage

par le personnel professionnel

La liste de pièces de rechange et

le dessin

S'il vous plaît téléchargez des fichiers sur www.maxpro-tools.com

24 25E E

DATOS TÉCNICOS

El nivel de emisión indicado en la presente información ha sido medido de acuerdo con un ensayo

estandarizado recogido en EN 60745 y puede usarse para comparar una herramienta con otra. Puede

utilizarse para un informe preliminar de exposición.

El nivel de emisión de vibraciones declarado se aplica a las principales aplicaciones de la herramienta.

De todos modos, si la herramienta se utiliza para aplicaciones diferentes, con accesorios diferentes o

pobremente mantenida, la emisión de vibraciones puede variar. Esto puede aumentar significativamente el

nivel de exposición durante el tiempo total de trabajo.

Una estimación del nivel de exposición a la vibración también debería tener en cuenta el tiempo en que

la máquina está apagada o cuando está en marcha, pero no trabajando. Esto puede reducir de forma

importante el nivel de exposición durante el tiempo total de trabajo.

Mantenga la herramienta, los accesorios y sus propias manos calientes mientras trabaje con el taladro, con

el fin de reducir el doloroso efecto de las vibraciones.

APLICACIÓN

La herramienta ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra, así como para

trabajos ligeros de cincelado; para taladrar sin percusión en madera, metal y materiales sintéticos así como

para atornillar deben utilizarse accesorios específicos

se dedica a la mejora y perfeccionamiento de los productos existentes continuamente.

Por lo tanto, el concepto de rendimiento y diseño técnico de los productos pueden variarse sin el previo

aviso. Disculpa por cualquier posible incoveniente.

Por favor lea y siga las instrucciones de funcionamiento y las informaciones de seguridad antes de utilizarlo

por la primera vez. Y Mantenga el manual bien.

ADVERTENCIA

Por favor quite el enchufe de la tomacorriente antes de realizar cualquiera configuración, reparación o

mantenimiento.

Por favor lea todas las advertencias e instrucciones relacionadas a la seguridad. La falla de seguir las

advertencias e instrucciones puede resultarse en los choques eléctricos, los incendios y/o las lesiones

graves.

Asegúrese de que el voltaje se corresponde a la etiqueta del tipo de la unidad. ¡Los materiales del embalaje

no son juguetes! ¡Los niños no deben jugar con las bolsas plásticas! ¡Peligro de la sofocación!

La salida del ruido de la herramienta de potencia puede exceder a 85dB(A) en el lugar de trabajo. En este

caso, por favor ponga con la protección de los oídos.

INSTRUCCIONES GENERALES DE SEGURIDAD

ATENCIÓN! Lea íntegramente estas advertencies de peligro e instrucciones. En caso de no atenerse

a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica,

un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras

consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se refiere

a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por

acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deficiente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se

encuentrencombustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas

que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la

herramientaeléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) EGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a la toma de corriente utilizada. No es admissible

modificar el enchufe en forma alguna. No emplear adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

Contenido

DATOS TéCNICOS.................................................................................................................................

APLICACIóN.........................................................................................................................................

ADVERTENCIA......................................................................................................................................

INSTRUCCIONES GENERALES DE SEGURIDAD......................................................................................

SíMBOLOS...........................................................................................................................................

INSTRUCCIóN DE OPERACIóN.............................................................................................................

LIMPIEZA Y MANTENIMIENTO............................................................................................................

AMBIENTE..........................................................................................................................................

SOLUCIONES DE AVERíAS...................................................................................................................

INSTRUCCIONES DE SEGURIDAD PARA MARTILLOS............................................................................

Modelo MPRH620/24V MPRH800/26V

Código de artículo 111-0900 111-0903

Tensión nominal 220-240V ～ 50/60Hz 220-240V ～ 50/60Hz

Potencia nominal 620W 800W

Golpes por minuto 0-1000/min 0-1200/min

Energía de impacto 2.5J 2.8J

Capacidades Madera 30mm 30mm

Acero 13mm 13mm

Hormigón 24mm 26mm

Portaherramientas SDS Plus SDS Plus

Modo de funcionamiento 3 3

Cable Goma

Longitud del cable 2M 2M

Peso según EPTA-Procedure 01/2003 2.8 KG 3.2 KG

Información sobre ruidos y vibraciones

Nivel de presión acústica LpA 91 dB(A) 89.86 dB(A)

Nivel de potencia acústica LWA 104 dB(A) 100.86dB(A)

Incertidumbre 3 dB(A) 3 dB(A)

Valor de vibraciones generadas 6.809 m/s² 14.971 m/s²

Incertidumbre 1.5 m/s² 1.5 m/s²

Goma

26 27E E

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de

recibir una descarga eléctrica si penetran líquidos en la herramienta.

d) No utilice el cable de red para transportar o colgar la herramienta, ni tire de él para sacar el enchufe

de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes opiezas

móviles. Los cables de red dañados oenredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en laintemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. Lautilización de un cable de prolongación adecuado parasu uso en

exteriores reduce el riesgo de una descargaeléctrica.

f) Si el funcionamiento de una herramienta eléctricaen un lugar húmedo fuese inevitable, utilice

uncortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga

eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia. No utilice la herramienta eléctrica si

estuviesecansado, ni bajo los efectos de alcohol, drogas omedicamentos. El no estar atento durante el uso

de unaherramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse

se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada,

seutiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si

transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce

el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un

accidente.

d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una

herramienta o llave colocada en una pieza rotativa puede producer lesiones graves al accionar la

herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se

pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados

del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta prevista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia

indicado.

b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o

desconectar son peligrosas y deben repararse.

c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta

eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el

riesgo de conectar accidentalmente la herramienta.

d) Guarde las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si funcionan correctamente, sin atascarse, las

partesmóviles de la herramienta, y si existen partes rotas o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se deben a herramientas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar

mejor.

g) Utilice herramientas eléctricas, accesorios, útiles,etc. de acuerdo con estas instrucciones,

teniendoen cuenta las condiciones de trabajo y la tarea arealizar. El uso de herramientas eléctricas para

trabajosdiferentes de aquellos para los que han sido concebidaspuede resultar peligroso.

5) SERVICIO

a) Únicamente haga reparar su herramienta eléctricapor un profesional, empleando exclusivamentepiezas

de repuesto originales. Solamente así semantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA MARTILLOS

•Utilice protectores auditivos (el ruido intenso puede provocar sordera)

•Emplee las empuñaduras adicionales suministradas con la herramienta (la pérdida de control sobre

laherramienta puede provocar un accidente)

•Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo;

retírelosantes de empezar a trabajar

•Mantenga siempre el cable lejos de las partes móviles de la herramienta

•Asegure la pieza de trabajo (una pieza de trabajo fijada con unos dispositivos de sujeción o en un

tornillode banco, se mantiene sujeta de forma mucho más segura que con la mano)

•Ponga atención al guardar su herramienta de que el motór está apagado y las partes móviles estánparados

•Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios

•En el caso de que se produjera un mal funcionamiento eléctrico o mecánico, apague inmediatamente

laherramienta y desconecte el enchufe

•Maxpro únicamente puede garantizar un funcionamiento correcto de la herramienta, cuando se utilicenlos

accesorios adecuados que podrá obtener de su proveedor de Maxpro

•Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a

lasrevoluciones en vacío máximas de la herramienta

•Esta herramienta no debe utilizarse por personas menores de 16 años

•Si la broca se bloquea inesperadamente (causando una brusca y peligrosa reacción), desconectar

laherramienta inmediatamente

•Utilice aparatos de detección adecuados para localizar posibles conductores o tuberías ocultas,

oconsulte a su compañía abastecedora (el contacto con conductores eléctricos puede provocar una

descarga eléctrica e incluso un incendio; al dañar una tubería de gas puede producirse una explosión; la

perforación de una tubería de agua pueden causar daños materiales o una descarga eléctrica)

•Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que

elaccesorio pueda tocar conductores eléctricos ocultos o el propio cable (el contacto con conductores

bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga

eléctrica)

•El polvo del material, como por ejemplo la pintura que contiene plomo, algunas especies de

madera,minerals y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones

alérgicas y/o transtornos respiratorios al operador u otras personas cerca); utilice una máscara contra el

polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

•Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el acondicionamiento de la madera; utilice una mascara contra el

polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

•Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan aser

utilizados

•No trabaje materiales que contengan amianto (el amianto es cancerígeno)

•Si llega a dañarse o cortarse el cable eléctrico durante el trabajo, no tocar el cable, sino

extraerinmediatamente el enchufe de la red

•No utilizar la herramienta cuando el cable esté dañado; hágalo cambiar por una persona calificada

•Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa

decaracterísticas de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V)

•Tenga cuidado con las fuerzas resultantes del bloqueo (sobre todo al taladrar metales); utilizar siempreel

puño auxiliar y adopte una posición estable

•Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio

SÍMBOLOS

28 29E E

Leer el manual Ponerse protección de los oídos

Advertencia Ponerse máscara de polvos

Aislamiento doble No debe disponer los aparatos viejos en la

basura doméstica

Ponerse gafas de seguridad Mantenga sus manos y pies fuera de todas las

aberturas

INNSTRUCCIONES DE USO

Puesta en funcionamiento

Antes de empezar a trabajar con el aparato, examine siempre el área de trabajo para ver si existen líneas

eléctricas ocultas, tuberías de gas y agua, por ejemplo, con un detector de metal.

¡Utilice siempre la tensión de alimentación correcta! Las especificaciones de tensión en la placa de

características deben corresponder con la tensión de alimentación, y el cable de alimentación y el enchufe

deben estar en perfectas condiciones.

Trabajar sobre la base del taladro

Bloqueo: Pulse el interruptor ON / OFF (8) para intercambiar y pulse el botón (10) para bloquear.

Desbloqueo: Pulse el interruptor ON / OFF (8) de nuevo para liberarlo.

Control de velocidad

La velocidad de taladrado se puede ajustar durante el funcionamiento mediante el interruptor ON / OFF (8).

El control de velocidad hace posible realizar la operación de taladrar agujeros en el yeso o azulejos, lo cual

evita que la broca se deslice y convertir el agujero agrandado o la división de material.

Insertar el útil

Limpiar y engrasar ligeramente el mango de la herramienta antes de insertar un útil.

Gire el portaherramientas de la herramienta y empújelo hasta que se encaje. El mango de la herramienta

encaje en su posición de forma automática. Después tire del útil para comprobar si está bloqueado

correctamente.

Extracción del útil

Empuje hacia atrás el manguito de bloqueo (2) del soporte de la herramienta y retire el útil hacia fuera.

Funciones de giro positivo y negativo

1. Por favor, ponga el botón de la función de giro positivo y negativo en la posición “R”, cuando está en los

trabajos de la función de taladro, y en este momento, la broca es de giro a derecho, arranque el

interruptor, puede realizar los trabajos de la función de taladro.

2. Después de terminar los trabajos de la función de taladro, la broca profundiza en el objeto que está

siendo taladrado, se puede poner el botón de la función de giro positivo y negativo en la posición de “L”,

arranque el interruptor, y en este momento, la broca es de giro a izquierda, y la broca podrá salir del

objeto que está siendo taladrado lentamente.

El botón de selección del modo

El selector de modo (7) se puede ajustar sólo y cuando la máquina está apagada.

Pulse el botón de liberación (6) en el selector de modo (7) y mueve la perilla a la posición deseada.

Ajuste y bloqueo del ángulo de la cabeza de cincel

Cuando se utiliza una función de cincel-martillo, por favor, ponga el botón de función en la posición de

“Figura”, si necesita ajustar el ángulo de la cabeza de cincel, en este momento, puede ajustar el ángulo de

la cabeza de cincel de acuerdo con el ángulo necesario para el objeto que está siendo cincelado, después de

ajustar el ángulo, y luego, ponga el botón de función en la posición de "Figura", y en este punto, el ángulo

de la cabeza de cincel será bloqueado, no se puede girar.

* Los valores indicados arriba son valores aproximados y deben ser modificados de acuerdo con el

diámetro del agujero y las características de los materiales.

MANTENIMIENTO Y LIMPIEZA

Antes de realizar cualquier manipulación en el aparato asegúrese de desconectar el enchufe de la red

Para poder trabajar con seguridad, mantenga el aparato y las rejillas de ventilación limpios siempre.

Limpie la herramienta diariamente.

Si la máquina llegase a averiarse a pesar de los esmerados procesos de fabricación y control, la reparación

deberá encargarse a un agente de servicio técnico autorizado para herramientas eléctricas maxpro.

AMBIENTE

No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residues domésticos

- de conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos

y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado

a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias

ecológicas.

SOLUCIÓN DE PROBLEMAS

Problemas y fallos Posibles causas Solución de problemas

La máquina no trabaja El enchufe no está enchufado en la

toma de corriente

Enchufar el enchufe en una toma de

corriente

Cortocircuito en la fuente de

alimentación

Reparar la fuente de alimentación

El interruptor no está encendido Encender el interruptor

El interruptor tiene mal contacto Cambair el interruptor por un

profesional

La bobina del rotor o el estator

están quemados

Cambiar el estator o el rotor por un

profesional

Desgaste total de las escobillas de

carbón

Cambiar las escobillas de carbón por

un profesional

La conexión del cableado de

estator está desenganchado

Re-soldar o conectar por un

profesional

Perforación Perforación con

percusión

Ajuste del cincel

(Bloqueo de vario)

Cincelado

(Rotación OFF)

Tabla de velocidad

Aplicación Selector de modos Control de velocidad

SE/SER

Cincelado

Perforación con

percusión

Concreto/roca

Perforación

Madera/acero

Atornillar

(Figura.1)

(Figura.6)

(Figura.3)(Figura.2)

(Figura.7)

30 31E E

Las escobillas de carbón no está en

contacto con el conmutador

Cambiar las escobillas de carbón por

un profesional

La máquina se enciende

lentamente y no alcanza a la

velocidad de operación

Partes de las piezas mecánicas

están atascadas

Revisar y comprobar las partes

mecánicas por un profesional

La tensión de la fuente de

alimentación es baja

Ajustar la tensión de la fuente de

alimentación

Los contactos eléctricos de los

interruptores están quemados

Cambiar el interruptor por un

profesional

Durante el funcionamiento, la

máquina sale muchas chispas

La presión del resorte de las

escobillas de carbón no es

suficiente

Cambiar las escobillas de carbón por

un profesional

Las escobillas de carbón están

demasiadas cortas por desgaste

Cambiar las escobillas de carbón por

un profesional

La tensión de la fuente de

alimentación es demasiada alta

Ajustar la tensión de la fuente de

alimentación

Las escobillas de carbón tienen mal

contacto con el conmutador

Cambiar las escobillas de carbón por

un profesional

Cortocircuito en el bobinado del

rotor y forma un anillo de fuego

Comprobar y reparar, o cambiar el

rotor por un profesional

El cortocircuito en segmentos del

conmutador y forma un anillo de

fuego

Cambair el rotor por un profesional

La máquina no alcanza la potencia

nominal

Sobrecarga en el circuito debido

a la iluminación, los equipos

utilitarios u otros productos

eléctricos.

No utilizar otros equipos públicos o

productos eléctricos en el circuito

que conecta la máquina

La máquina se calienta fácilmente Sobrecarga del motor Evitar la sobrecarga del motor

El taladro está demasiado

desafilado

Cambiar el taladro

Falta del aceite lubricante en la

caja de cambios o que el aceite

está caducado

Añadir o cambiar el aceite lubricante

por un profesional

La refrigeración del motor no es

suficiente

Limpiar el polvo en la salida de aire

de la máquina

La máquina no tiene cambio de

marcha

Daños en el desplazador o el

cojinete

Comprobar y cambiar el desplazador

o el cojinnete por un profesional

La máquina no tiene fuerza de

impacto

El cilindro o el manguito giratorio

están dañados

Comprobar y cambiar el cilindro o el

mango giratorio por un profesional

Desgaste en anillo en forma de O Cambiar el anillo en forma de O por

un profesional

Daños en el pistón o le falta de

lubricación

Cambiar el pistón o añadir el aceite

lubricante por un profesional

El conductor de impacto está

atascado

Reparar el conductor de impacto

por un profesional

Se desliza el eje de ranura o el

cojinete de los columpios y no se

fija en su posición

Cambiar el eje de ranura o el

cojinete de los columpios por un

profesional

Fractura en el vástago del pistón Cambiar el vástago del pistón por un

profesional

El motor trabaja pero el taladro

no se gira

Roturas en el engranaje del rotor Cambair el rotor por un profesional

Roturas en el engranaje grande Cambair el engranaje grande por un

profesional

El engranaje de embrague se

desliza

Cambiar el engranaje de embrague

por un profesional

Lista de piezas de repuesto y

figuras

Por favor descargue los archivos en www.maxpro-tools.com

32 33P P

DADOS TÉCNICOS

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de

medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele

também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta

eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga

de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos

quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra

o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de

trabalho, manter as mãos quentes e organização dos processos de trabalho.

Maintain the tool and the accessories,keep hands warm,organise work patterns.

USOS E APLICAÇÕES

A ferramenta foi projetada para furar com percussão em concreto, pedra e tijolo, bem como para

cinzelar o trabalho, usando sempre a respectiva e correta broca ou cinzel.

Somos dedicados a melhorar e aperfeiçoar os nossos produtos continuamente. Portanto,

o conceito de projeto e desempenho técnico dos produtos pode variar sem aviso prévio. Nossas desculpas

por qualquer possível ocorrência de inconvenientes disso resultantes. Leia e siga as instruções e as

informações de segurança antes de utilizar pela primeira vez a ferramente.Guarde este manual.

AVISO

Retire o plugue da tomada antes de realizar qualquer ajuste, serviço ou manutenção.

Leia todos os avisos de segurança e todas as instruções. Não seguir as instruções e avisos pode resultar em

choque elétrico, incêndio e/ou ferimentos graves.

Verifique se a voltagem corresponde com a definida no modelo da unidade.

Materiais de embalagem não são brinquedos! Crianças não devem brincar com sacos plásticos! Perigo de

asfixiamento!

O poder de ruído da ferramenta pode ser superior a 85dB (A) no local de trabalho. Neste caso, use

protetores de ouvidos.

INDICAÇÕES DE SEGURANÇA

Indicações gerais de advertência para ferramentas eléctricas

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências

e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para future referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas

eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1)Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctrica em areas com risco de explosão, nas quais se encontrem

líquidos,gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou

vapores.

c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o aparelho.

2)Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por

ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em contacto com superficies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver

Сonteúdo

DADOS TéCNICOS................................................................................................................................

USOS E APLICAÇÕES............................................................................................................................

AVISO...................................................................................................................................................

INDICAÇÕES DE SEGURANÇA...............................................................................................................

SíMBOLOS...........................................................................................................................................

MANUAL DE INSTRUÇÕES...................................................................................................................

LIMPEZA E MANUTENÇÃO..................................................................................................................

AMBIENTE...........................................................................................................................................

SOLUÇÃO DE PROBLEMAS..................................................................................................................

INSTRUÇÕES DE SEGURANÇA PARA MARTELOS ................................................................................

Modelo MPRH620/24V MPRH800/26V

Código do produto 111-0900 111-0903

Voltagem 220-240V ～ 50/60Hz 220-240V ～ 50/60Hz

Potência de entrada 620W 800W

Velocidade sem carga 0-1000/min 0-1200/min

Máxima energia de impacto 2.5J 2.8J

Máximo diâmetro da broca Madeira 30mm 30mm

Aço 13mm 13mm

Concreto 24mm 26mm

Suporte da ferramenta SDS Plus SDS Plus

Modo de função 3 3

Cabo Borracha

Comprimento do cabo 2M 2M

Peso conforme EPTA-Procedure 01/2003 2.8 KG 3.2 KG

Informação sobre ruídos/vibrações

Nível de pressão acústica LpA 91 dB(A) 89.86 dB(A)

Nível de potencia sonora LWA 104 dB(A) 100.86dB(A)

Incerteza 3 dB(A) 3 dB(A)

Valor de emissão de vibração 6.809 m/s² 14.971 m/s²

Incerteza 1.5 m/s² 1.5 m/s²

Borracha

34 35P P

ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica

aumenta o risco de choque eléctrico.

d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo,

cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o

risco de um choque eléctrico.

e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão

apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores

reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento

de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes,

capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica,

reduz o risco de lesões.

c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica

esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou

de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma

ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta

forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas

de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em

movimento.

g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados

e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor

e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de

substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da

ferramenta eléctrica.

d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas

que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o

aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.

e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam

perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o

funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da

utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções.

Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para

outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5)Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

INSTRUÇÕES DE SEGURANÇA PARA MARTELOS

•Use protecção auricular (ruídos podem provocar a surdez)

•Utilize os punhos adicionais fornecidos com a ferramenta (a perda de controle pode provocar lesões)

•Evite danificar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar

atrabalhar

•Mantenha sempre o fio afastado das peças rotativas da ferramenta

•Fixe a peça de trabalho (uma peça de trabalho fixa com dispositivos de fixação ou num torno fica

melhorfixa do que manualmente)

•Quando guardar a ferramenta, deverá certificar-se que o motor esta devidamente parado assim

comotodas as peças rotativas

•Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

•Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e tire a ficha

datomada

•A MAXPRO só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com osacessórios

originais

•Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais

altonúmero de rotação em vazio da ferramenta

•Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

•Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte

afirma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico;

a danificação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca

danos materiais ou pode provocar um choque eléctrico)

•Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante

osquais o acessório possa atingir cabos eléctricos escondidos ou o próprio cabo de rede (o contacto com

um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque

eléctrico)

•Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

•O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode

serprejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção

de pó quando ligado a

•Determinados tipos de pó são classificados como substâncias cancerígenas (como pó de carvalho e

faia),em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e

trabalhe com um dispositivo de extracção de pó quando ligado a

•Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados

•Caso o fio for danificado ou cortado durante o trabalho, não toque no fio, mas tire imediatamente a

fichada tomada

•Não utilizar ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado

• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de

identificação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a

uma fonte de 220V)

• Se a broca bloquear repentinamente (provocando uma reacção brusca e perigosa), desligue

imediatamente a ferramenta

• Tenha especial atenção com eventuais contra-golpes que possam ocorrer se o acessório bloquear

(especialmente quando perfurar metais); utilize sempre o punho lateral H 2 e mantenha uma posição

firme

• Desligue sempre a ficha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

SÍMBOLOS

Other manuals for MPRH620/24V

This manual suits for next models

Table of contents

Languages:

Other MaxPro PROFESSIONAL Rotary Hammer manuals

MaxPro PROFESSIONAL

MaxPro PROFESSIONAL MPRH1200/38V User manual

MaxPro PROFESSIONAL

MaxPro PROFESSIONAL MPRH620/24V User manual

MaxPro PROFESSIONAL

MaxPro PROFESSIONAL MPRH900/26V User manual

Popular Rotary Hammer manuals by other brands

HIKOKI

HIKOKI DH 36DPB Handling instructions

Hitachi

Hitachi dh 24dvc Handling instructions

Makita

Makita HR4001C instruction manual

Bosch

Bosch GBH Professional 5-38 D Original instructions

HIKOKI

HIKOKI DH 30PC2 Handling instruction

Black & Decker

Black & Decker 5014 instruction manual

HIKOKI

HIKOKI DH3628DA Handling instructions

Hitachi

Hitachi DH 24DV Technical data and service manual

Hitachi

Hitachi DH 50MB instruction manual

Ronix

Ronix 2702V manual

Meister

Meister PH900M instructions

Black & Decker

Black & Decker BPHR223K user manual

EINHELL

EINHELL TH-RH 900/ operating instructions

DeWalt

DeWalt DCH775 Original instructions

Bosch

Bosch 11250VSRD operating instructions

Makita

Makita GRH06 instruction manual

Truper

Truper ROEL-30N manual

HIKOKI

HIKOKI DH12DD Handling instructions
