MB QUART QUARTMOBIL QM200.3 GOLFV Guide

QUARTMOBIL
QM200.3 GOLFV
MOUNTING & INSTALLATION............2
DEU
FRA
ITA
ESP
ENG
MONTAGE & INSTALLATION .............6
MONTAGE & INSTALLATION ............10
MONTAGGIO & INSTALLAZIONE......14
MONTAJE & INSTALACIÓN ..............18

QUARTMOBIL
2
IMPORTANT INFORMATIONS
ENG
Scope of delivery:
2 x 205 mm Subwoofer
2 x 113 mm Midwoofer
2 x 25 mm Silk Dome Tweeter
2 x Crossover-Sets incl. Wiring
2 x Adapter-Ring for Subwoofer
1 x Mounting & Installation Manual
Specifications:
Power Rating RMS 2 x 120 Watts
Power Rating Max. 2 x 180 Watts
Impedance 4 Ohms
This guide is an installation aid for a proper installation of the sound system.
Please read the following instructions:
• Please treat all parts of the sound system and the components of your vehicle with caution.
• Please do not make any technical changes to the crossovers, this would lead to a loss of warranty.
• Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which
could interfere the driving safety.
Important Notes:
This MB Quart product has a 3-year warranty from date of purchase.
To maintain your warranty coverage upright, keep your original purchase receipt to prove the date of purchase. Any damage of the product,
based on incorrect or improper use, accident, incorrect and improper installation, modification of the barcode, natural disaster or any non-
appropriate interventions, repairing or alteration outside our factory or authorized service centers, and caused by other acts, which are
unauthorized, because have been made in an incompetent manner, is excluded from the warranty. This warranty is limited only to defective
parts and especifically excludes all incidental or consequential damages and those who are associated with. Please return the defective pro-
duct along with a copy of your purchase receipt and a detailed malfunction description to the dealer from whom you purchased the product.
Warranty:
• MB Quart or Audio Design GmbH is in no way affiliated with the Volkswagen AG or any of its subsidiaries
or affiliated companies connected to, or is acting on its behalf or with its authorization.
• All registered product names, trade marks and brands are the property of their respective owners.
• The compatibility with the specified types of vehicles reflects the information available on July 2012.
• Technical changes and errors reserved.
Legal Note:
In general, the assembly and installation of the sound system should be made by a trained and technically skilled specialists. If you no-
netheless choose the self-assembly and you have any problems, contact your specialist dealer or the Audio Design Service Department
under Tel. [phone] - 94 65 93 or by E-Mail to [email protected]
Customer Service:
Compatibility:
VW Golf V (2003 - 2008)
The tweeter level switch is located under the crossover cover:
- 6dB for a lower tweeter level
- 3dB for a standard tweeter level
0dB for a high tweeter level

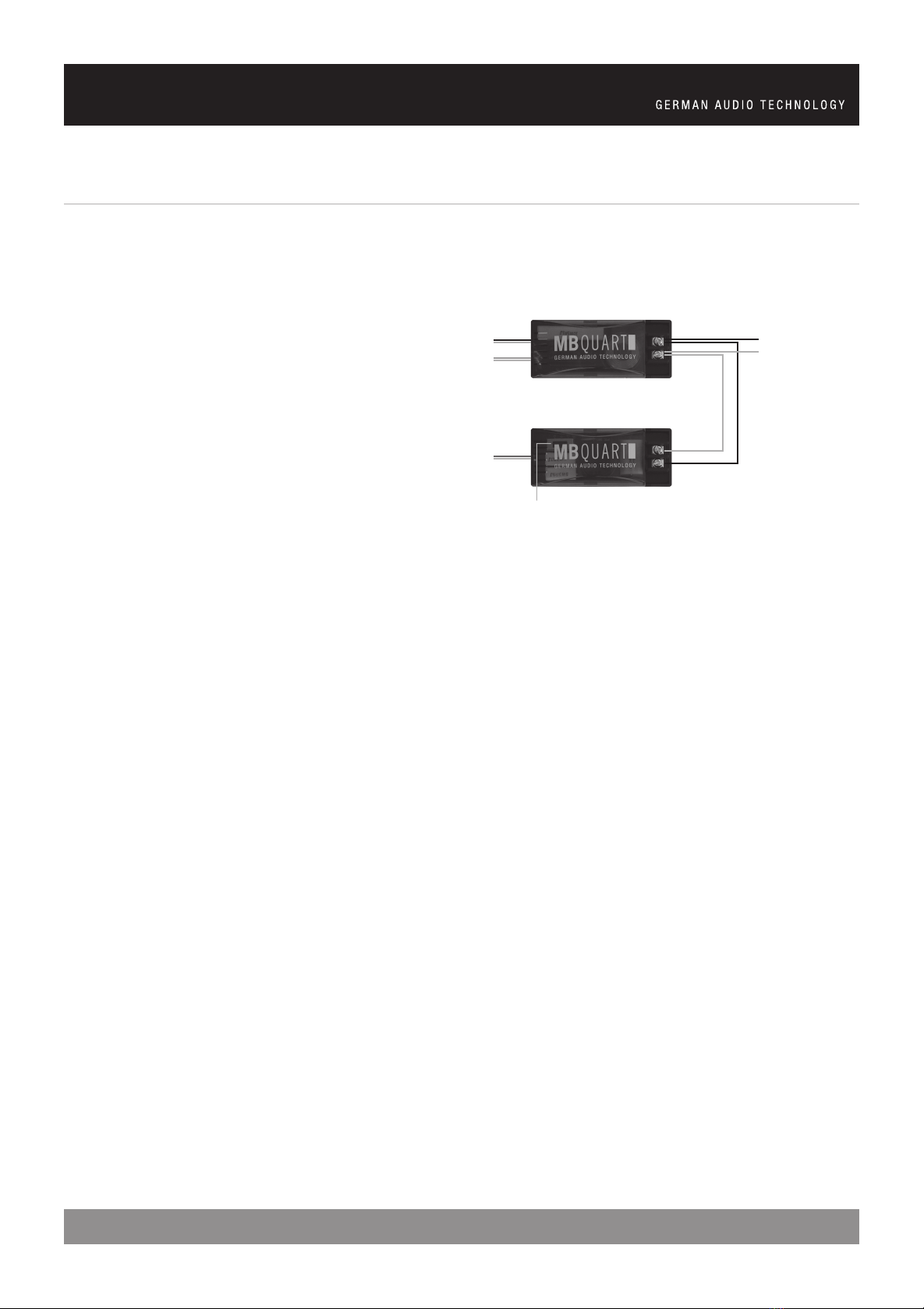

Interconnection:
Mid-/Subwoofer Crossover
Tweeter Crossover
Please operate the subwoofers, midwoofers and tweeters only, when they are connected with
the supplied crossovers as described below.
Tweeter interconnection
(Cable color red/silver)
Midwoofer interconnection
(Cable color blue/silver)
Subwoofer interconnection
(Cable color yellow/silver)
blue
silver
QM200.3GOLFV
Signal input from the
amplifier/signal source

3
ENG
MOUNTING EXAMPLE VW Golf V / 5-Door
1. Removing the screws from the door trims
To be continued on next page!
4. Removing the mirror triangles
2. Removing the door trims 3. Releasing the bowden cables
5. Removing the original subwoofers

QUARTMOBIL
4
ENG
6. Drill out the rivets 7. Damping the MB Quart subwoofers*
8. Damping the MB Quart adapters* 9. Removing the foam from the door trims
10. Blank area on the door trims 11. Mount MB Quart adapters to the doors
* optional

5
ENG
12. Replace midwoofers on the door trims 13. Replace tweeters on mirror triangle
14. Mount the crossovers at the doors 15. Connect all speakers and crossovers
17. Assemble everything back16. Tighten the screws of the subwoofers

QUARTMOBIL
6
WICHTIGE INFORMATIONEN
DEU
Lieferumfang:
2 x 205 mm Basslautsprecher
2 x 113 mm Mitteltöner
2 x 25 mm Gewebehochtöner
2 x Frequenzweichen-Sets inkl. Verkabelung
2 x Adapterring für Basslautsprecher
1 x Montage & Installations Handbuch
Technische Daten:
Belastbarkeit RMS 2 x 120 Watt
Belastbarkeit Max. 2 x 180 Watt
Impedanz 4 Ohm
Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Soundsystems.
Beachten Sie dazu die folgenden Hinweise:
• Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
• Bitte nehmen Sie an den Frequenzweichen keine technische Veränderungen vor, dadurch würde die Garantieleistung erlöschen.
• Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
Wichtige Hinweise:
Dieses MB QUART Produkt besitzt eine 3-jährige Herstellergarantie ab Kaufdatum.
Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher
Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Verände-
rung der Strichcodekennzeichnung, Naturkatastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unse-
res Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter
Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbeson-
dere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.
Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillierten Fehlerbeschreibung an
Ihren Fachhändler, von dem Sie das Produkt gekauft haben.
Garantie:
• MB Quart bzw. die Audio Design GmbH sind in keiner Weise mit der Bayerische Motoren Werke (BMW) AG oder einer ihrer
Tochtergesellschaften oder Partner-Unternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand vom Juli 2012.
• Technische Änderungen und Irrtum vorbehalten.
Rechtlicher Hinweis:
In der Regel ist die Montage und Installation des Soundsystems von einem geschultem und technisch versierten Spezialisten vorzunehmen.
Sollten Sie sich dennoch für eine Selbstmontage entscheiden, wenden Sie sich bei Problemen an Ihren Fachhändler oder an die Serviceab-
teilung von Audio Design unter Tel. [phone] - 94 65 93 oder per E-Mail an [email protected]
Kundenservice:
Kompatibilität:
VW Golf V (2003 - 2008)
Der Hochtonpegel-Schalter befindet sich unter der Gehäuseabdeckung:
- 6dB für einen leiseren Pegel
- 3dB für einen normalen Pegel
0dB für einen lauteren Pegel
Verkabelung:
Bass-/Mittelton-Frequenzweiche
Bitte betreiben Sie die Hochtöner, Mitteltöner und Basslautsprecher nur, wenn diese an die
mitgelieferte In-Line-Kabelweichen angeschlossen sind.
Hochtöner-Verkabelung
(Kabelfarbe rot/silber)
Mitteltöner-Verkabelung
(Kabelfarbe blau/silber)
Basslautsprecher-
Verkabelung
(Kabelfarbe gelb/silber)
blau
silber
Hochtöner-Frequenzweiche
QM200.3GOLFV
Signaleingang vom
Verstärker/Steuergerät

7
DEU
MONTAGEBEISPIEL VW Golf V / 5-Türer
Fortsetzung auf der nächste Seite!
1. Schrauben der Türverkleidung entfernen
4. Spiegeldreieck entfernen
2. Türverkleidung entfernen 3. Bowden-Zug lösen
5. Original Subwoofer entfernen

QUARTMOBIL
8
DEU
6. Nieten aufbohren 7. MB Quart Subwoofer dämmen*
8. MB Quart Adapterringe dämmen* 9. Isolierung an der Verkleidung entfernen
10. Leerer Bereich an der Türverkleidung 11. MB Quart Adapter an Tür anbringen
* optional

9
DEU
12. Mitteltöner an der Verkleidung ersetzen 13. Hochtöner im Spiegeldreick ersetzen
14. Frequenzweichen an Tür anbringen 15. Lautsprecher und Weichen verkabeln
17. Alles wieder korrekt zurückbauen.16. Schrauben des Subwoofers anziehen

QUARTMOBIL
10
INFORMATION IMPORTANTE
FRA
Matériel inclus:
2 x 205 mm subwoofer
2 x 113 mm midwoofer
2 x 25 mm tweeter dôme de soie
2 x crossover-set incl. câble
2 x bague adapteur de pour subwoofer
1 x Manuel d´instruction et installation
Spécifications:
Puissance RMS 2 x 120 Watt
Puissance Max. 2 x 180 Watt
Impedance 4 Ohm
Ce guide est une aide pour réaliser une installation correcte du système de sonorisation.
Merci de lire attentivement les instructions suivantes :
• Traiter toutes les parties du système de sonorisation et les composants de votre véhicule avec précaution.
• Ne réaliser aucune modification au niveau des filtres (crossovers), cela engendrerait la perte de garantie.
• Suivez en toute circonstance les prescriptions du fabricant du véhicule et ne faites aucune modification
sur le véhicule qui pourrait interférer sur votre sécurité pendant la conduite.
Notes Importantes:
Ce produit MB Quart est garantit 3 ans à partir de la date d´achat.
Afin de maintenir votre garantie, conserver le reçu original qui prouve la date de votre achat. Tout dommage sur le produit provoqué par
une utilisation incorrecte ou inadéquate, un accident, un mauvais branchement, une installation inappropriée, une modification du code de
datation voire du marquage par code barre, une chute, une catastrophe naturelle ou une intervention non conforme, une réparation ou une
modification effectuée en dehors de notre usine ou d´un centre agréé, ainsi que par toute autre action non autorisée parce que réalisée de
manière incompétente ne sont pas prise en compte par la garantie. Cette garantie est limitée aux pièces défectueuses et exclut notamment
tous les dommages fortuits voire éventuels pouvant les accompagner.
Merci de retourner le produit défectueux avec une copie de votre preuve d´achat avec une description détaillée du problème au magasin
où vous avez acheté ce produit.
Garantie:
• MB Quart ou Audio Design GmbH n´est en aucune façon associés ou liés la Volkswagen AG ou de toutes ses filiales
ou sociétés affiliées ou agissant en son nom ou avec son autorisation.
• Tous les noms de produits ou marques déposées sont la propriété de leurs propriétaires respectifs.
• La compatibilité avec les types de véhicules déterminés reflète l´information disponible en juillet 2012.
• Nous nous réservons le droit de modifier les données techniques sans préavis.
Note Légale:
Nous vous recommandons de faire appel à un spécialiste qualifié pour procéder à l´installation de votre système sonore dans votre véhicule.
Si toutefois vous souhaitez procéder à l´installation vous même et que vous rencontrez des difficultés ou problèmes, contacter votre spéci-
aliste agréé ou le service Audio Design au: Tel. [phone] - 94 65 93 ou par email à [email protected]
Service Client:
Compatibilité:
VW Golf V (2003 - 2008)
Le switch pour le niveau du tweeter est situé sous le couvercle:
- 6dB pour un tweeter à niveau faible
- 3dB pour un niveau standard du tweeter
0dB pour un niveau de tweeter haut
Câblage:
Mid-/Subwoofer Crossover
Tweeter Crossover
S‘il vous plaît utiliser le tweeter, subwoofer et midwoofer que si elles sont connectées à la
crossover, comme décrit ci-dessous.
Interconnexion du tweeter
(câble couleur rouge/argent)
Interconnexion du midwoofer
(Câble couleur bleu/argent)
Interconnexion du subwoofer
(Câble jaune/argent)
bleu
argent
QM200.3GOLFV
Interconnexion du
signal d´entrée de
l´amplificateur/source

11
FRA
EXEMPLE DE MONTAGE VW Golf V / 5 portes
à suivre page suivante !
1. Retrait des vis des garnitures de portes
4. Retrait des triangles miroir
2. Retrait des garnitures de portes 3. Libérer les câbles Bowden
5. Retrait des subwoofers originales

QUARTMOBIL
12
FRA
6. Reforage les rivets 7. Isolation MB Quart subwoofers*
8. Isolation MB Quart adaptateurs* 9. Retrait de la mousse des garn. de portes
10. Zone vide sur les garnitures de portes 11. Monter des adaptateurs pour les portes
* optionnel

13
FRA
12. Remplacer midwoofers 13. Remplacer tweeters
14. Monter les crossovers à la porte 15. Connecter les haut-parleurs/crossovers
17. Assemblez tout remettre16. Serrer les vis des subwoofers

QUARTMOBIL
14
INFORMAZIONI IMPORTANTI
ITA
La confezione include:
2 x 205 mm subwoofer
2 x 113 mm midwoofer
2 x 25 mm tweeter a soft dome tessuto
2 x crossover-set compresi i cavi
2 x anello adattatore per subwoofer
1 x manuale di istruzioni e montaggio
Specifiche tecniche:
Potenza RMS 2 x 120 Watt
Potenza massima 2 x 180 Watt
Impedenza 4 Ohm
Questo manuale di istruzioni e di montaggio è una guida per ottenere il massimo delle prestazioni del proprio sistema,
si consiglia di leggere attentamente:
• Adottate la massima attenzione e cura per i componenti del vostro sistema audio e del vostro veicolo.
• Non effettuate modifiche tecniche ai filtri di frequenza ( crossover ), qualsiasi manomissione comporterà l’annullamento
della garanzia stessa.
• Seguire sempre le indicazioni e le regole del costruttore del veicolo in ogni circostanza e non apportare modifiche alla
stessa che possa interferire con la sicurezza stradale.
Importante:
I prodotti MB Quart godono di un periodo di garanzia di 3 anni dalla data d’acquisto. Le condizioni di garanzia saranno valide solo se com-
provate dalla ricevuta fiscale o fattura riportanti la data di acquisto. L’uso improprio del prodotto o eventuali danneggiamenti provocati dall’
utilizzatore, da incidenti, da installazione non corretta, da modifiche della matricola del codice a barre, da calamita naturali, da interventi
sui prodotti non autorizzati, da riparazioni o modifiche eseguite fuori dalla fabbrica costruttrice o dai centri di riparazioni autorizzati o da
qualsiasi altro atto non autorizzato, in quanto ritenuto non idoneo e non eseguito con competenza, faranno decadere la copertura della
garanzia. La garanzia e limitata solo alle parti o componenti difettosi ed espressamente esclude danneggiamenti provocati incidentalmente
o di conseguenze associate.
Il prodotto difettoso deve essere consegnato al punto vendita autorizzato dove si è effettuato l’acquisto, corredato da copia della prova
d’acquisto.
Garanzia:
MB Quart e Audio Design GmbH non sono in nessun modo associati con Volkswagen AG, o ad aziende da loro controllate o affiliate. MB
Quart e Audio Design GmbH non sono autorizzate in nessun modo ad operare in conto per nome del marchio Volkswagen. Tutti i loghi e
marchi registrati sono di proprietà dei rispettivi titolari. Compatibilità tecniche indicate nel manuale sono state aggiornate e sviluppate con
informazioni ed indicazioni disponibili in data Luglio 2012.
MB Quart e Audio Design GmbH si riservano il diritto di cambiare e di aggiornare dati tecnici senza ulteriore preavviso.
Note legali:
Si consiglia vivamente di fare eseguire l’installazione e montaggio dei sistemi audio, solo da tecnici formati ed altamente specializzati,
qualora si decida di effettuare l’installazione in proprio e si incontrano dei problemi tecnici o dubbi, si prega di contattare il proprio dealer
autorizzato o contattare direttamente:
Audio Design Service Department telefonicamente, [phone] o via e-mail a [email protected]
Servizio di postvendita:
Compatibilità:
VW Golf V (2003 - 2008)
L‘interruttore del livello di tweeter si trova sotto il coperchio:
- 6db per attenuare la gamma alta
- 3db per un utilizzo standard
0db per una esaltazione della gamma
Collegamenti:
Mid-/Subwoofer Crossover
Tweeter Crossover
Si prega di operare solo i tweeter, subwoofer e midwoofer, quando sono collegati con la
dotazione in linea crossover, come descritto di seguito.
Tweeter collegare
Cavo rosso / argento
Midwoofer collegare
Cavo blu / argento
Subwoofer collegare
Cavo giallo / argento
blu
argento
QM200.3GOLFV
Ingresso
dell’amplificatore/
da sorgente di segnale

15
ITA
ESEMPIO D’INSTALLAZIONE VW Golf V / 5-porte:
Continua nella pagina seguente!
1. Rimuovere le viti dei rivestimenti delle portiere
4. Rimozione dei triangoli specchio
2. Rimozione dei rivestimenti delle portiere 3. Rilasciando i cavi bowden
5. Rimozione dei subwoofer originali

QUARTMOBIL
16
ITA
6. Forare i rivetti 7. Isolare i MB Quart subwoofer*
8. Isolare i MB Quart adattatori* 9. Rimuovere la schiuma dei rivestimenti
10. Area vuota dei rivestimenti delle portiere 11. Montare gli MB Quart adattatori alle porte
* opzionale

17
ITA
9. Rimuovere la schiuma dei rivestimenti
12. Sostituire midwoofer 13. Sostituire tweeters
14. Montare i crossover alle porte 15. Collegare gli altoparlanti e crossover
17. Montare tutto indietro16. Serrare le viti dei subwoofer

QUARTMOBIL
18
NOTAS IMPORTANTES
ESP
Material incluido:
2 x 205 mm subwoofer
2 x 113 mm midwoofer
2 x 25 mm tweeter de cúpula de seda
2 x Filto-Set cableado incl.
2 x Adaptador de anillo para subwoofer
1 x Manual de instalación
Especificaciones:
Potencia RMS 2 x 120 Vatios
Potencia MAX 2 x 180 Vatios
Impedencia 4 Ohmios
Esta guía es una ayuda para realizar una instalación adecuada del producto.
Por favor lea detenidamente las siguientes instrucciones:
• Por favor, trate las partes del sistema de sonido y los componentes de su vehículo con cuidado.
• Por favor absténgase de realizar cualquier modificación en los filtros, ello anularía la garantía del producto.
• Mantenga intactas todas las regulaciones de seguridad originales del fabricante del vehículo, no modifique ningún elemento
que pueda interferir en la seguridad de conducción.
Importante:
Este producto MB Quart tiene 3 años de garantía desde la fecha de compra.
Para mantener su garantía, conserve el recibo ORIGINAL de compra para probar la fecha de la misma en caso necesario. Cualquier daño
del producto, basado en un uso incorrecto o impropio, accidente, instalación incorrecta, alteración del número de serie o código de barras,
desastre natural, o cualquier intento de reparación o modificación por parte de personas o empresas no autorizadas, quedará automáti-
camente excluido de la garantía. Esta garantía es exclusivamente válida para partes defectuosas y NO CUBRE los daños que pueda haber
causado directa o indirectamente a otros componentes de su equipo de sonido o elementos de su entorno.
En caso necesario, por favor devuelva el producto defectuoso con su recibo de compra, y una descripción detallada del problema, al dis-
tribuidor que le suministró el producto.
Garantía:
• MB Quart o Audio Design GmbH no se encuentra en modo alguno asociado o vinculado a Volkswagen AG o cualquiera
de sus empresas afiliadas o subsidiarias y en consecuencia no actúa en su nombre ni bajo su autorización.
• Todos los nombres registrados o marcas, son propiedad de sus respectivos dueños.
• La compatibilidad con los tipos de vehículo especificados reflejan la información disponible en Julio de 2012.
• Cambios técnicos y errores reservados.
Nota legal:
Por norma general, la instalación de este producto debería ser realizada por un profesional cualificado. Si Vd. Decide instalar el producto por
su cuenta y se encuentra con dificultades, contacte con su instalador de confianza o con el departamento de servicio post-venta de Audio
Design al Tel. [phone] - 94 65 93 o por E-Mail a [email protected]
Servicio al cliente:
Compatibilidad:
VW Golf V (2003 - 2008)
El selector de nivel del tweeter se encuentra debajo de la tapa.
- 6dB bajo nivel de tweeter
- 3dB nivel standard de tweeter
0dB alto nivel de tweeter
Interconexión:
Filtro sub-/midwoofer
Filtro tweeter
Por favor, operar los tweeters, subwoofers y midwoofers sólo, cuando están conectados a los
incluidos en filtros, describe a continuación.
Conexión del tweeter en el
(Cable color rojo/plata)
Conexión del midwoofer
(Cable color azul/plata)
Conexión del subwoofer
(Cable color amarillo/plata)
azul
plata
QM200.3GOLFV
Conexión amplificador /
fuente de señal

19
ESP
EJEMPLO DE MONTAJE VW Golf V / 5-Puerta
Sigue en la siguiente pág!
1. Extracción de los tornillos de los paneles de las puertas
4. Extracción de los triángulos espejo
2. Extracción de los paneles de las puertas 3. Al soltar los cables bowden
5. Extracción de los subwoofers originales

QUARTMOBIL
20
ESP
6. Taladrar los remaches 7. Aislamiento de los MB Quart subwoofers*
8. Aislamiento de los MB Quart adaptadores* 9. Extracción de la espuma de los paneles
10. Área en blanco en los paneles 11. Montar los MBQ adaptadores a las puertas
* opcional
