MBM MINIMA Series Quick start guide

ECC46
29/09/2004 Rev. 1 IMCU600015
CONTENITORE CALDO SCALDAPATATE SERIE MINIMA
MINIMA SERIES POTATO HEATER HOT CONTAINER
CHAUFFE-POMMES DE TERRE SERIE MINIMA
WARMHALTEGERÄT FÜR KARTOFFELN SERIE MINIMA
RECIPIENTE CALIENTE CALENTADOR DE PATATAS SERIE MINIMA
ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE
INSTALLATION, USEAND MAINTENANCE INSTRUCTIONS
INSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIEN
INSTALLATIONS-, BETRIEBS-UND WARTUNGSANLEITUNGEN
INSTRUCCIONES PARA LA INSTALACIÓN, EL USOY EL MANTENIMIENTO

- 2 -
I
INDICE
CAPITOLO DESCRIZIONE PAGINA
Avvertenze generali ............................................................................................................................. 3
1. Dati tecnici .......................................................................................................................................... 4
1.1 Tabella I: scaldapatate ......................................................................................................................... 4
2. Istruzioni per l’installazione ............................................................................................................... 4
2.1 Targhetta contenitore caldo scaldapatate ........................................................................................... 4
2.2 Leggi, norem e direttive tecniche ....................................................................................................... 4
2.3 Collegamento elettrico........................................................................................................................ 5
2.3.1 Messa a terra ........................................................................................................................................ 5
2.3.2 Equipotenziale .................................................................................................................................... 5
2.3.3 Cavo d’alimentazione ......................................................................................................................... 5
2.3.4 Colegamenti alle diverse reti elettriche di distribuzione ................................................................... 5
3. Istruzioni per l’utente .......................................................................................................................... 6
3.1 Uso del contenitore caldo scaldapatate .............................................................................................. 6
4. Manutenzione e pulizia ...................................................................................................................... 6
SCHEMA DI INSTALLAZIONE ......................................................................................................... 27
SCHEMA ELETTRICO ....................................................................................................................... 28
ITALIANO ................................................................................................ pagina 2 - 6
ENGLISH ................................................................................................. page 7 - 11
FRANÇAIS ............................................................................................... page 12 - 16
DEUTSCH ................................................................................................ Seite 17 - 21
ESPAÑOL ................................................................................................ página 22 - 26

- 3 - I
In caso di inosservanza delle norme contenute nel presente manuale, sia da parte dell’utente che da parte del tecnico
addetto all’installazione, la Ditta declina ogni responsabilità ed ogni eventuale incidente o anomalia causato dalle
suddette inosservanze non potrà essere imputato alla stessa.
La casa costruttrice declina ogni responsabilità per le possibili inesattezze contenute nel presente opuscolo, imputabili ad
errori di trascrizione o stampa. Si riserva inoltre il diritto di apportare al prodotto quelle modifiche che si ritengono utili o
necessarie, senza pregiudicare le caratteristiche essenziali.
- Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni
riguardanti la sicurezza di installazione, d’uso e di manutenzione.
- Conservare con cura questo libretto per ogni ulteriore consultazione da parte dei vari operatori.
- Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchiatura e in caso di dubbio, non utilizzare
l’apparecchiatura e rivolgersi a personale professionalmente qualificato.
- Prima di collegare l’apparecchiatura, accertarsi che i dati riportati sulla targhetta siano corrispondenti a quelli della
rete di distribuzione elettrica.
- L’apparecchiatura deve essere utilizzata solo da persona addestrata all’uso della stessa.
- Per l’eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore e
richiedere l’utilizzo di ricambi originali.
- Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchiatura.
- Non lavare l’apparecchiatura con getti d’acqua diretti e ad alta pressione.
- Non ostruire le aperture o feritoie di aspirazione o di smaltimento del calore.
- Tutte le apparecchiature sono fornite di cavo, della lunghezza di m. 2, con caratteristiche come specificato in Tab. 3.
AVVERTENZE GENERALI

- 4 -
I
1.1 CONTENITORE CALDO SCALDAPATATE SERIE MINIMA
L’installazione deve essere eseguita da persone qualificate secondo la normativa in vigore.
AVVERTENZE:
Nel caso in cui l’apparecchiatura venga installata contro una parete quest’ultima deve resistere ai valori di temperatura di
100°C e deve essere incombustibile; in caso contrario è indispensabile l’applicazione di un isolante termico.
Prima di procedere all’installazione, togliere dal rivestimento la pellicola di protezione in plastica, eliminando gli eventuali
residui adesivi con prodotto adatto alla pulizia per l’acciaio inossidabile.
Installare l’apparecchio in posizione orizzontale, la corretta posizione si otterrà ruotando i piedini livellatori.
Le varie apparecchiature possono essere installate singolarmente o possono essere accoppiate ad altre apparecchiature della
stessa gamma MINIMA.
Questa apparecchiatura non è idonea per l’incasso.
2.1 TARGHETTA CONTENITORE CALDO SCALDAPATATE SERIE MINIMA
La targhetta dei dati tecnici si trova sul retro dell’apparecchiatura.
MODELLO DIMENSIONI in mm
esterno vasca
LxPxA/A max LxPxA
POTENZA
ASSORBITA*
PESO
NETTO
ECC 46 400x600x270/420 400x600x270/420
kW kg
124
*TENSIONE DI ALIMENTAZIONE: 1N 230 V 50/60 Hz
N.B.: la potenza assorbita con 1N 220 V 50/60 Hz è circa del 9% inferiore ai valori riportati
la potenza assorbita con 1N 240 V 50/60 Hz è circa del 9% superiore ai valori riportati
2.2 LEGGI, NORME E DIRETTIVE TECNICHE
Per l’installazione sono da osservare le seguenti norme:
- Prescrizioni vigenti antinfortunistiche e antincendio.
- La regolamentazione dell’ente distributore energia elettrica.
- Norme igieniche.
- Norme impianti elettrici.
1. DATI TECNICI
2. ISTRUZIONI PER L’INSTALLAZIONE
MBM BRESCELLO - ITALY
RE37187/1998
V
KW
HZ
Matr. N°
Mod.

- 5 - I
2.3 COLLEGAMENTO ELETTRICO
L’allacciamento elettrico deve essere eseguito nel rispetto delle norme CEI, solo da personale autorizzato e competente.
In primo luogo esaminare i dati riportati nella tebella dati tecnici del presente libretto, nella targhetta e nello schema elettrico.
L’allacciamento previsto è del tipo fisso.
IMPORTANTE: A monte di ogni apparecchiatura è necessario prevedere un dispositivo di interruzione omnipolare della
rete, che abbia una distanza di contatti di almeno 3 mm., esempio:
- interruttore manuale di adatta portata, corredato di valvole fusibile
- interruttore automatico con relativi relè magnetotermici.
2.3.1 MESSAA TERRA
E' indispensabile collegare a terra l'apparecchiatura. A tale proposito è necessario collegare i morsetti, contraddistinti dai
simboli ( ) posti sulla morsettiera arrivo linea, ad una efficace terra, realizzata conformemente alle norme in vigore.
Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra
dell’impianto.
ATTENZIONE:NONINTERROMPEREMAIILCAVODI TERRA(Giallo-verde)
2.3.2 EQUIPOTENZIALE
L'apparecchiatura deve essere inclusa in un sistema equipotenziale la cui efficienza deve essere verificata secondo le norme
in vigore. La vite contrassegnata con la targhetta «Equipotenziale» si trova sul retro.
2.3.3 CAVOD’ALIMENTAZIONE
L’apparecchiatura viene consegnata predisposta per la seguente tensione : 1N AC 220...240 V 50/60 Hz.
Il cavo flessibile per l’allacciamento alla linea elettrica deve essere di caratteristiche non inferiori al tipo con isolamento in
gomma H07RN-F. Il cavo deve essere introdotto attraverso il ferma cavo e fissato bene. Inoltre la tensione di alimentazione,
ad apparecchio funzionante, non deve discostarsi dal valore della tensione nominale ± 10%.
L’apparecchiatura è fornita di cavo con caratteristiche come specificato in Tab.3 ; per accedere alla morsettiera o per sostituirlo,
occorre:
- smontare il pannello frontale
- collegare il cavo d’alimentazione alla morsettiera secondo le necessità, seguendo le indicazioni riportate sull’apposita
etichetta collocata vicino alla morsettiera e nel presente libretto.

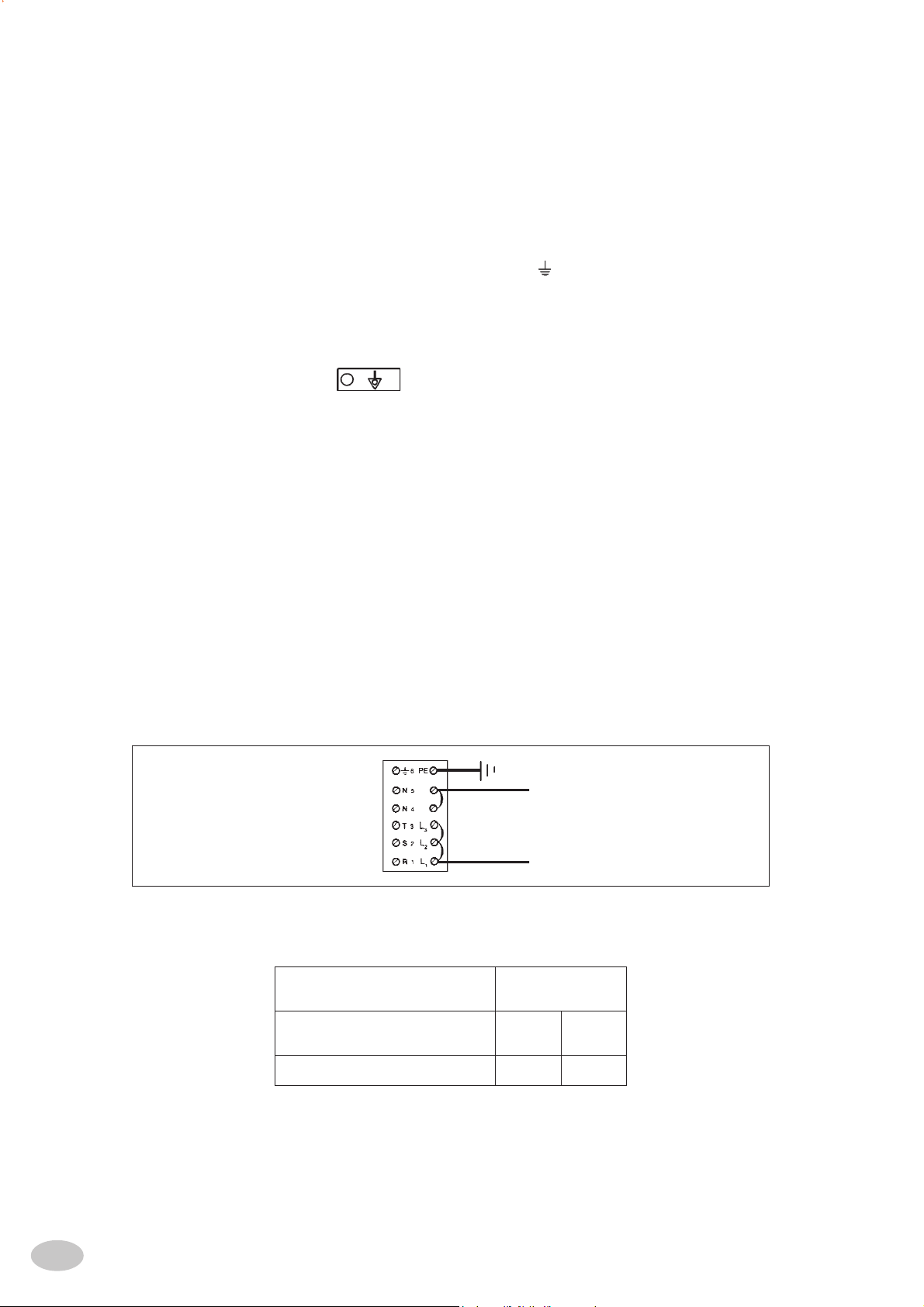

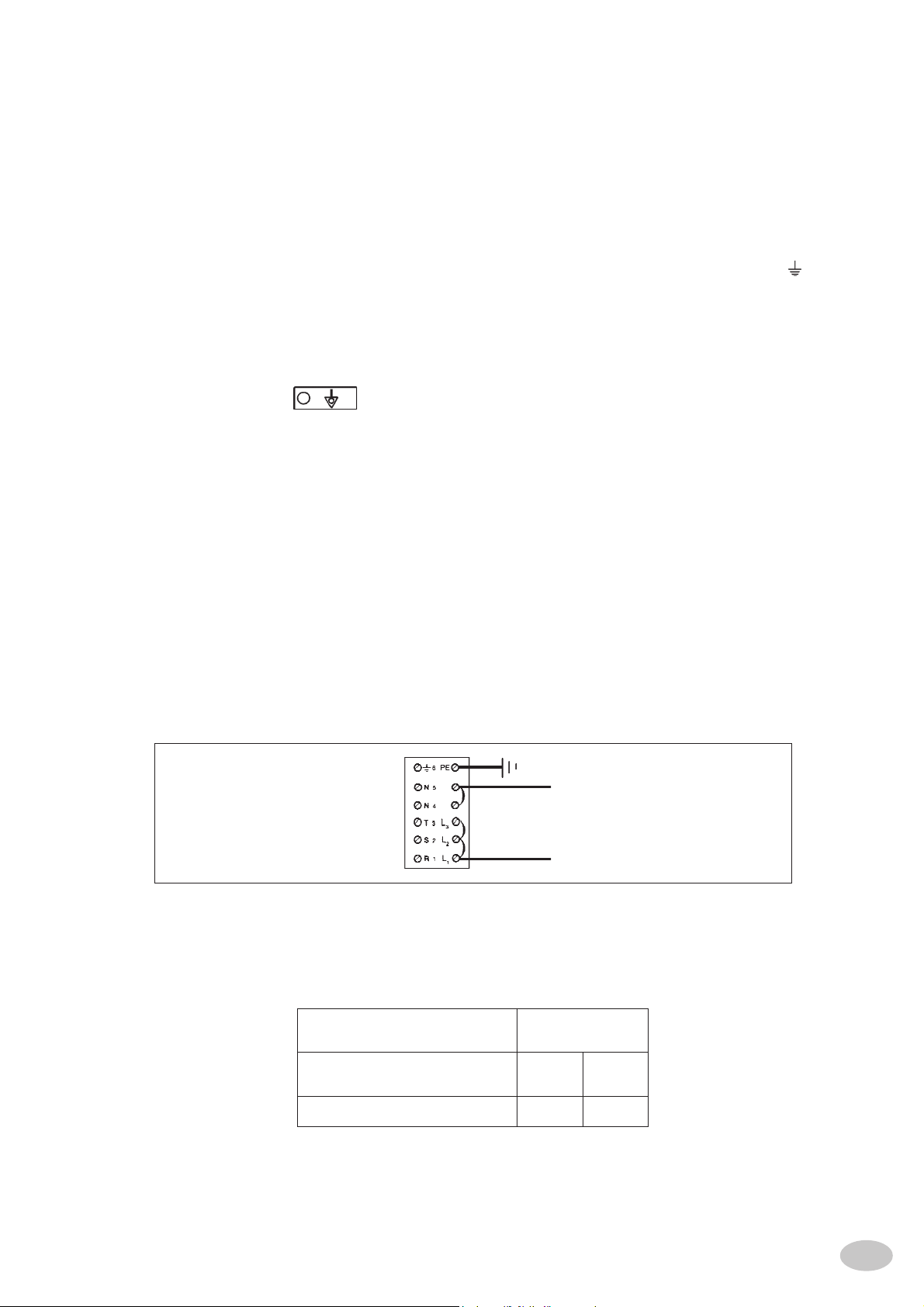

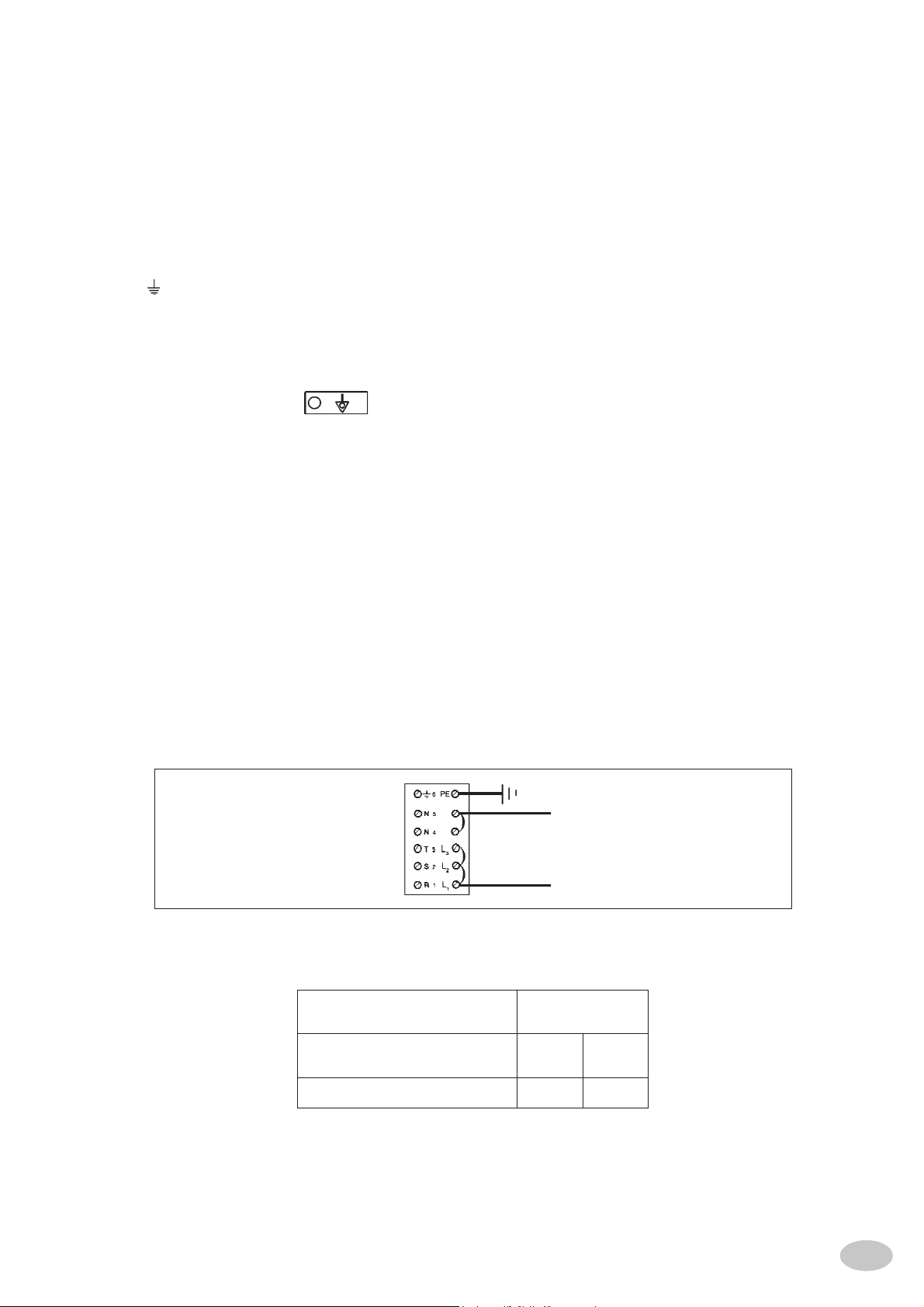

2.3.4 COLLEGAMENTIALLE DIVERSE RETI ELETTRICHE DI DISTRIBUZIONE
1 AC 220...240 V 50/60 Hz
PE (terra) giallo-verde
N (NP) azzurro
L1(R) marrone
Tab.2
Tab.3
CAVOD’ALIMENTAZIONE
MODELLO
TIPO DI TENSIONE
ECC46
Mass.
A/fase
n° cavi
mm2
1AC 220...240 V 50/60 Hz 4,3 3 x 1,5

- 6 -
I

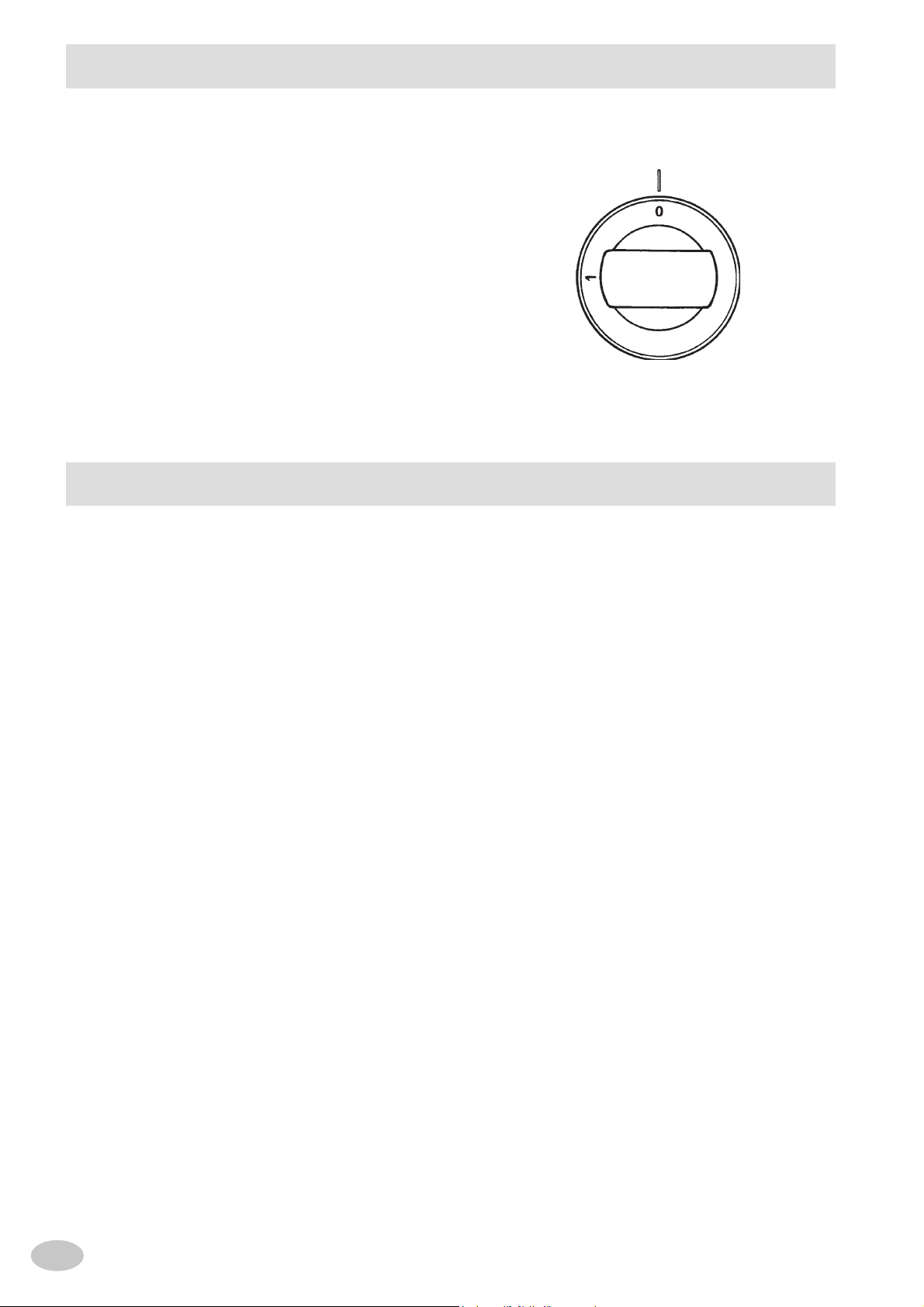

3.1 USO DEL CONTENITORE CALDO SCALDAPATATE
Per accendere lo scaldapatate ruotare la manopola (Fig. 1)
dalla posizione “0” alla posizione “1”: automaticamente
si accenderà la spia luminosa verde che segnala il suo
funzionamento. Per lo spegnimento è sufficiente riportare
la manopola sulla posizione “0”.
PARTI INACCIAIO INOSSIDABILE
- Le parti in acciaio inox devono essere pulite con acqua tiepida saponata, quindi risciacquate e poi asciugate con un panno
morbido.
- La lucentezza viene mantenuta mediante ripassatura periodica, con POLISH liquido, (un prodotto facilmente reperibile).
- Evitare nel modo più assoluto di pulire l’acciaio inox con paglietta, spazzola o raschietti di acciaio comune, in quanto
possono depositare particelle ferrose che ossidandosi provocano punti di ruggine. Può essere eventualmente adoperata
lana di acciaio inossidabile passata nel senso della satinatura.
- Qualora l’apparecchiatura non venga utilizzata per lunghi periodi, passare energicamente su tutte le superfici in acciaio un
panno appena imbevuto di olio di vaselina, in modo da stendere un velo protettivo. Arieggiare periodicamente i locali.
fig. 1
3. ISTRUZIONI PER L’UTENTE
4. MANUTENZIONE E PULIZIA

- 7 - GB
SECTIONS DESCRIPTION PAGES
General notices .................................................................................................................................... 8
1. Technical data ..................................................................................................................................... 9
1.1 Table I potato heater hot container ..................................................................................................... 9
2. Installation instructions ...................................................................................................................... 9
2.1 Potato heater hot container data plate ................................................................................................ 9
2.2 Laws, regulations and technical directives ......................................................................................... 9
2.3 Electrical connection .......................................................................................................................... 10
2.3.1 Earthing ............................................................................................................................................... 10
2.3.2 Equipotential system........................................................................................................................... 10
2.3.3 Power cable.......................................................................................................................................... 10
2.3.4 Connections to various main power supplies ..................................................................................... 10
3. User instructions .................................................................................................................................. 11
3.1 Using the potato heather hot container............................................................................................... 11
4. Maintenance and cleaning .................................................................................................................. 11
INSTALLATION DIAGRAM ............................................................................................................... 27
ELECTRICAL DIAGRAM .................................................................................................................. 28
CONTENTS

- 8 -
GB
In the event of the user or the installation technician failing to observe the instructions given in this manual, the Firm
disclaims all responsibility thereof and cannot be held liable for any accidents or trouble caused by such non-observance.
THE MANUFACTURER DISCLAIMS ALL RESPONSIBILITY FOR ANY INACCURACIES IN THIS BOOKLET THAT
MAY BE DUE TO TYPING OR PRINTING MISTAKES. THE MANUFACTURER, MOREOVER, RESERVES THE RIGHT
TO MAKETHE MODIFICATIONS TO THE PRODUCT IT CONSIDERS USEFUL OR NECESSARY, WITHOUTAFFECTING
ITS BASIC FEATURES.
- Read the instructions contained in this manual carefully as they provide important information on safe installation,
operation and maintenance procedures.
- Store this manual carefully for future reference by the operators.
- After removing the packing, check the integrity of the unit and, if in doubt, do not operate the unit, call professionally
qualified personnel.
- Before connecting the unit, make sure that the data on the plate correspond to those of the electric mains.
- The unit must only be used by a specifically trained person.
- For any repairs, call solely a technical service centre authorized by the manufacturer and ask for genuine parts.
- Failure to comply with the above may jeopardize the safety of the unit.
- Never wash the unit with direct or high-pressure jets of water.
- Do not obstruct air vents or heat dissipation openings.
- All units are supplied with a cable 2 m long having the characteristics stated in Tab. 3.
- In the event of the user or the installation technician failing to observe the instructions given in this manual, the
Firm disclaims all responsibility thereof and cannot be held liable for any accidents or trouble caused by such non-
observance.
GENERAL NOTICES

- 9 - GB
1.1 MINIMA SERIES POTATO HEATER HOT CONTAINER
Installation must be performed by qualified persons in accordance with current regulations.
WARNINGS:
If the unit is installed against a wall, the wall needs to withstand temperatures of 100°C and must be fireproof; if not, it is
essential to install thermal insulation.
Before proceeding with the installation, remove the protective plastic film and eliminate any adhesive residues by means of
a suitable product for cleaning stainless steel.
Install the unit horizontally, correct positioning is obtained by turning the levelling feet.
The various units may be installed separately or combined with other units in the MINIMA range.
- This unit is not suitable for encasing.
2.1 MINIMA SERIES POTATO HEATER HOT CONTAINER DATA PLATE
The technical data plate is on the back of the unit.
MODEL DIMENSIONS in mm
outside tank
LxDxH/H max LxDxH
INPUT
POWER
NET
WEIGHT
ECC 46 400x600x270/420 400x600x270/420
kW kg
124
*SUPPLY VOLAGE: 1N 230 V 50/60 Hz
N.B.: the input power with 1N 220 V 50/60 Hz is approximately 9% lower than the figures given
the input power with 1N 240 V 50/60 Hz p circa del 9% higher than the figures given
2.2 LAWS, REGULATIONSAND TECHNICAL DIRECTIVES
The following regulations must be observed during installation:
- Current accident and fire regulations.
- The regulations of the electricity supply company.
- Health regulations.
- Electrical systems standards.
1. TECHNICAL DATA
2. INSTALLATION INSTRUCTIONS
MBM BRESCELLO - ITALY
RE37187/1998
V
KW
HZ
Matr. N°
Mod.

- 10 -
GB
2.3 ELECTRICAL CONNECTION
The electrical connection must be made in compliance with CEI standards, only by authorized and skilled personnel.
Firstly, check the data given in the technical data table of this manual, on the data plate and in the wiring diagram. The
envisaged connection is of the fixed type.
IMPORTANT: A multi-polar mains cut-off device must be provided upstream from each unit, with a contact gap of at least 3
mm., for example:
- a manual switch of suitable capacity, equipped with fuses
- circuit breaker with relevant miniature circuit breakers.
2.3.1 EARTHING
It is vital to earth the unit. Connect the terminals marked by the symbols ( ) positioned on the line-in terminal block to
an efficient grounding complying with the regulations in force.
The manufacturer cannot be considered responsible for any damage caused by failure to earth the system.
CAUTION: NEVER CUT THE GROUNDING CABLE (yellow-green)
2.3.2 EQUIPOTENTIAL SYSTEM
The unit must be included in an equipotential system whose efficiency must be checked according to the standards in force.
The screw marked with the ”Equipotential” label is on the back.
2.3.3 POWER CABLE
The unit is delivered fitted for the following power: 1N AC 220...240 V 50/60 Hz.
The specifications of the power supply connection flexible cable must match or be superior to those of the cable with rubber
insulation H07RN-F. Introduce the cable through the cable clamp and secure it firmly. During operation, the power supply
voltage should not differ from the voltage rating by +/-10%.
The unit is supplied with a cable with the specifications given in Tab. 3 (page 7); to access the terminal block or replace it, it
is necessary to:
- remove the front panel
- connect the supply cable to the terminal block according to need, following the instructions given on the label located near
the terminal block and in this handbook.
2.3.4 CONNECTIONS TOVARIOUS MAIN POWER SUPPLIES
POWER SUPPLY CABLE
1 AC 220...240 V 50/60 Hz
PE (earth) yellow-gree
N (NP) blue
L1(R) brown
Tab.2
Tab.3
MODEL
SUPPLY VOLTAGE TYPE
ECC46
Max.
A/f
n° cables
mm2
1AC 220...240 V 50/60 Hz 4,3 3 x 1,5

- 11 - GB
3.1 USINGTHE POTATO HEATER HOT CONTAINER
To switch on the potato heater, turn the knob (Fig. 1) from
“0” onto “1”: the green indicator light will automatically
come on
to show it is working. To switch it off, just turn the knob
back onto “0”.
STAINLESS STEEL PARTS
- Clean the stainless steel parts with warm soapy water, then rinse and dry with a soft cloth.
- You can keep it shining brightly by periodically wiping it over with liquid POLISH (an easily available product).
- You must never clean the stainless steel with steel wool, wire brushes or common steel scrapers since they can deposit
ferrous particles that on oxidizing cause points of rust. It is possible to use stainless steel wool applied in the direction of the
satin finish.
- If the unit is not to be used for a long time, give all the steel surfaces a good wipe over with a cloth lightly soaked in Vaseline
oil in order to apply a protective film. Periodically ventilate the premises.
fig. 1
3. USER INSTRUCTIONS
4. MAINTENANCE AND CLEANING

- 12 -
F
CHAPITRE DESCRIPTION PAGE
General notices .................................................................................................................................... 13
1. Donnees techniques ............................................................................................................................ 14
1.1 Chauffe-pommes de terre serie minima ............................................................................................... 14
2. Installation .......................................................................................................................................... 14
2.1 Plaquette d’identification du chauffe pommes de terre ...................................................................... 14
2.2 Legislation a respecter ........................................................................................................................ 14
2.3 Branchement electrique ...................................................................................................................... 15
2.3.1 Mise a la terre ...................................................................................................................................... 15
2.3.2 Equipotentiel....................................................................................................................................... 15
2.3.3 Cordon d’alimentation ........................................................................................................................ 15
2.3.4 Branchement aux differents reseaux electriques de distribution ........................................................ 15
3. Mode d’emploi .................................................................................................................................... 16
3.1 Utilisation du chauffe-pommes de terre .............................................................................................. 16
4. Entretien .............................................................................................................................................. 16
SCHEMAS D’INSTALLATION ........................................................................................................... 27
SCHEMA ELECTRIQUE .................................................................................................................... 28
SOMMAIRE

- 13 - F
- Lisez attentivement le contenu de ce manuel car il fournit d’importantes indications sur le mode d’installation, le
mode d’emploi et l’entretien.
- Conservez soigneusement ce manuel et tenez-le à disposition des intéressés pour de futures consultations.
- Déballez l’appareil et vérifiez son bon état. En cas de doutes, n’utilisez pas l’appareil et adressez-vous à un
professionnel qualifié.
- Avant de brancher l’appareil, vérifiez si les données reportées sur la plaquette correspondent à celles du réseau de
distribution électrique.
- Cet appareil est destiné seulement à l’usage pour lequel il a été spécialement conçu, tout autre usage sera
considéré comme impropre et donc dangereux.
- L’appareil doit être utilisé seulement par une personne spécialement instruite.
- Pour toute réparation, adressez-vous seulement à un centre de service après-vente agréé par le fabricant et exigez
des pièces de rechange d’origine.
- Le non-respect des règles ci-dessus peut compromettre la sécurité de l’appareil.
- Ne lavez pas l’appareil en dirigeant des jets d’eau directement dessus ni de jets à haute pression.
- N’obstruez jamais les ouvertures d’aspiration ou d’évacuation de la chaleur.
- Tous les appareils sont livrés avec un câble de 2m ayant les caractéristiques reportées dans le tableau 3.
Le Fabricant décline toute responsabilité en cas de dégâts à des personnes ou à des biens provoqués par le non respect des
instructions contenues dans ce manuel, aussi bien de la part de l’usager que de l’installateur.
LE FABRICANT DECLINE TOUTE RESPONSABILITE SUR LES CONSEQUENCES IMPUTABLES A D’EVENTUELLES
INEXACTITUDES DUES A DES ERREURS DE TRANSCRIPTION OU D’IMPRESSION. LE FABRICANT SE RESERVE AUSSI LE
DROIT D’APPORTER TOUTES LES MODIFICATIONS QU’IL RETIENDRA UTILES OU NECESSAIRES SUR LES PRODUITS
SANS EN MODIFIER, CEPENDANT, LES CARACTERISTIQUES PRINCIPALES.
REGLES GENERALES

- 14 -
F
1.1 CHAUFFE-POMMES DE TERRE SERIE MINIMA
L’installation doit être effectuée par un personnel qualifié dans le respect de la législation en vigueur.
MISE EN GARDE :
Si l’appareil est installé contre une cloison, le matériau de cette dernière doit pouvoir résister à des températures de 100°C et
être incombustible, si ce n’est pas le cas, il est absolument obligatoire d’appliquer un isolant thermique.
Avant d’installer l’appareil, enlevez la pellicule en plastique qui le recouvre et éliminez les résidus éventuels avec un
nettoyant adapté à l’acier inoxydable.
Installez l’appareil horizontalement et réglez sa planéité en agissant sur les pieds.
Les appareils peuvent être installées seuls ou avec d’autres appareils de la gamme MINIMA. Cet appareil n’a pas été conçu
pour l’encastrement.
2.1 PLAQUETTE D’IDENTIFICATION DU CHAUFFE POMMES DE TERRE SERIE MINIMA
La plaquette d’identification se trouve au dos de l’appareil.
MODELE DIMENSIONS en mm
externes cuve
LxPxH/H max LxPxH
PUISSANCE
ABSORBEE*
POIDS
NET
ECC 46 400x600x270/420 400x600x270/420
kW kg
124
*TENSION D’ALIMENTATION: 1N 230 V 50/60 Hz
N.B.: la puissance absorbée avec 1N 220 V 50/60 Hz est inférieure de 9% environ aux valeurs reportées
la puissance absorbée avec 1N 240 V 50/60 Hz est supérieure de 9% environ aux valeurs reportées
2.2 LEGISLATION A RESPECTER
L’installation doit se conformer à la législation suivante :
- Lois sur la prévention des accidents du travail et des risques d’incendie.
- Réglementation de la compagnie de distribution d’énergie électrique.
- Les normes d’hygiène en vigueur.
- Les normes sur les installations électriques.
1. DONNEES TECHNIQUES
2. INSTALLATION
MBM BRESCELLO - ITALY
RE37187/1998
V
KW
HZ
Matr. N°
Mod.

- 15 - F
2.3 BRANCHEMENT ELECTRIQUE
Le branchement électrique doit s’effectuer dans le respect des normes CEI par des professionnels agréés et compétents.
Il faudra examiner d’abord les données reportées dans le tableau des données techniques de ce manuel, sur la plaquette
d’identification et sur le schéma électrique. Le branchement prévu est de type fixe.
IMPORTANT : Il faudra prévoir, en amont de chaque appareil, un dispositif d’interruption omnipolaire du réseau qui ait une
distance entre les contacts soit de 3 mm au moins, par exemple :
- interrupteur manuel d’un débit adapté, avec fusibles,
- interrupteur automatique avec relais magnétothermiques correspondants.
2.3.1 MISE A LA TERRE
L’appareil doit obligatoirement être relié à la terre. A ce propos, il faudra relier les bornes reportant le symbole ( ) placés
sur le bornier d’arrivée de la ligne, à une prise de terre, réalisée conformément aux normes en vigueur.
Le Fabricant décline toute responsabilité en cas de dégâts causés à des personnes ou à des biens provoqués par l’absence
de mise à la terre de l’appareil.
ATTENTION ! N’INTERROMPEZ JAMAIS LE CABLE DE TERRE (Jaune -Vert).
2.3.2 EQUIPOTENTIEL
L'appareil doit être inclu dans un système équipotentiel dont l’efficacité doit être vérifiée selon la législation en vigueur.
La vis signalée avec la plaquette «Equipotentiel» se trouve au dos de l’appareil.
2.3.3 CORDON D’ALIMENTATION
L’appareil est prévu pour fonctionner à une des tensions suivantes : 1N AC 220...240 V 50/60 Hz.
Les caractéristiques du flexible de branchement à la ligne électrique doivent au moins être égales à celle du flexible avec
isolation H07RN-F. Le flexible doit être introduit à travers la bague d’arrêt et fixé correctement. La tension de l’appareil en
marche ne doit pas dépasser la tension nominale de ± 10%.
Le cordon de l’appareil correspond aux indications du Tableau 3.
Pour accéder au bornier ou pour le remplacer, il faut:
- démonter démonter le panneau de façade,
- brancher le cordon d’alimentation au bornier en fonction des besoins en suivant les indications reportées sur l’étiquette
placée à côté du bornier et reproduite dans ce manuel.
2.3.4 BRANCHEMENTAUX DIFFERENTS RESEAUX ELECTRIQUES DE DISTRIBUTION
CORDOND’ALIMENTATION
1 AC 220...240 V 50/60 Hz
PE (terre) jaune-vert
N (NP) bleu
L1(R) marron
Tab.2
Tab.3
MODELE
TYPE DE TENSION
ECC46
Max.
A/f
n° câbles
mm2
1AC 220...240 V 50/60 Hz 4,3 3 x 1,5

- 16 -
F
3.1 UTILISATION DU CHAUFFE-POMMES DE TERRE
Pourallumerlechauffe pommes deterre,ilsuffitdetourner
la manette (Fig. 1) de la position “0” à la position “1”: le
voyant vert s’allume automatiquement pour signaler son
fonctionnement. Pour l’éteindre, il suffit de ramener la
manette sur “0”.
PIECES ENACIER INOXYDABLE
- Nettoyez tous les jours les composants en acier inoxydable avec de l’eau tiède et savonneuse. Rincez abondamment et
séchez soigneusement. Le brillant est maitenu en passant régulièrement un produit spécial sur les surfaces (produit qui
s’achète dans le commerce.
- N’utilisez jamais de paillettes abrasives, brosses ni de racleurs métalliques car ils laissent des particules ferreuses, qui en
s’oxydant, provoquent des points de rouille. Vous pouvez éventuellement utiliser des laines d’acier inoxydable que vous
passerez dans le sens du satinage.
- Avant toute période d’inactivité prolongée, passez énergiquement sur toutes les surfaces en acier un chiffon imbibé d’huile
de vaseline de façon à étaler une pellicule de protection. Aérez périodiquement la pièce.
fig. 1
3. MODE D’EMPLOI
4. ENTRETIEN

- 17 - D
KAPITEL BESCHREIBUNG SEITE
Allgemeine hinweise ........................................................................................................................... 18
1. Technische daten ................................................................................................................................. 19
1.1 Warmhaltegerät für kartoffeln ............................................................................................................. 19
2. Installationsanleitungen ..................................................................................................................... 19
2.1 Geräteschild des warmhaltegerätes für kartoffeln ............................................................................... 19
2.2 Gesetze, normen und technische richtlinien ....................................................................................... 19
2.3 Elektrischer anschluss ......................................................................................................................... 20
2.3.1 Erdanschluss ........................................................................................................................................ 20
2.3.2 Potentialausgleich ............................................................................................................................... 20
2.3.3 Speisekabel.......................................................................................................................................... 20
2.3.4 Anschluss an die verschiedenen stromversorgungsnetze ................................................................... 20
3. Anweisungen für den verwender ......................................................................................................... 21
3.1 Gebrauch des warmhaltegerätes für kartoffeln .................................................................................... 21
4. Wartung und reinigung ....................................................................................................................... 21
INSTALLATIONSPLÄNE .................................................................................................................... 27
SCHALTPLAN .................................................................................................................................... 28
INHALTSVERZEICHNIS

- 18 -
D
- Dieses Handbuch enthält wichtige Anleitungen für eine sichere Installation, Verwendung und Wartung und muß
daher aufmerksam durchgelesen werden.
- Dieses Handbuch muß zum späteren Nachschlagen für die verschiedenen Bediener sorgfältig aufbewahrt werden.
- Nach dem Entfernen der Verpackung muß das Gerät nach seinem einwandfreien Zustand überprüft werden;
verwenden Sie im Zweifelsfall das Gerät nicht, sondern wenden Sie sich an eine qualifizierte Fachkraft.
- Vor dem Geräteanschluß sicherstellen, daß die Schilddaten den Werten des Stromversorgungsnetzes entsprechen.
- Das Gerät darf nur von Personen bedient werden, die mit dessen Umgang vertraut sind.
- Reparaturen dürfen ausschließlich in befugten technischen Betreuungsstellen durchgeführt werden.
Originalersatzteile verlangen!
- Vorschriftswidrigkeiten können die Sicherheit des Gerätes beeinträchtigen.
- Beim Reinigen keinen direkten Hochdruck-Wasserstrahl auf das Gerät richten.
- Die Öffnungen oder Schlitze für die Absaugung oder den Wärmeauslaß dürfen nicht verstopft werden.
- Alle Geräte sind mit einem 2 m langen Kabel mit den in der Tab. 3 genannten Eigenschaften ausgestattet.
Bei Nichtbefolgung der in diesem Handbuch enthaltenenVorschriften durch denVerwender oder den Installationstechniker
lehnt der Hersteller jede Verantwortung ab und haftet somit nicht für eventuelle Unfälle oder Störungen, die auf ein
solchesVerhalten zurückführbar sein sollten.
DER HERSTELLER HAFTET IN KEINER WEISE FÜR EVENTUELL IN DIESER BROSCHÜRE ENTHALTENE UNGENAUIGKEITEN
DURCH ABSCHRIFTS- ODER DRUCKFEHLER. ER BEHÄLT SICH AUSSERDEM DAS RECHT VOR, ALS VORTEILHAFT ODER
NOTWENDIG BEFUNDENE PRODUKTÄNDERUNGEN OHNE BEEINTRÄCHTIGUNG DER WESENTLICHEN
PRODUKTEIGENSCHAFTEN VORZUNEHMEN.
ALLGEMEINE HINWEISE

- 19 - D
1.1 WARMHALTEGERÄT FÜR KARTOFFELN SERIE MINIMA
Die Installation muß in Übereinstimmung mit den geltendenVorschriften von qualifizierten Fachkräften durchgeführt
werden.
HINWEISE:
Wenn das Gerät gegen eine Wand installiert wird, so muß die Wand einer Temperatur von 100°C standhalten und feuerfest
sein; andernfalls ist unbedingt ein Dämmstoff anzubringen.
Vor der Installation ist der Plastikschutzfilm vom Gerät zu lösen und die eventuellen Klebereste mit einem für Edelstahl
geeigneten Putzmittel zu entfernen.
Das Gerät in einer horizontalen Stellung installieren und durch das Drehen der Nievellierungsfüße eben stellen.
Die verschiedenen Geräte können alleine installiert werden oder in der Kombination mit anderen Geräten der selben Serie
MINIMA. Dieses Gerät ist nicht für den Einbau geeignet.
2.1 GERÄTESCHILD DES WARMHALTEGERÄTES FÜR KARTOFFELN SERIE MINIMA
Das Geräteschild mit den technischen Daten befindet sich auf der Rückseite des Gerätes.
MODELL ABMESSUNGEN in mm
aussenmass becken
BxTxH/H max BxTxH
LEISTUNGS-
AUFNAHME*
NETTO-
GEWICHT
ECC 46 400x600x270/420 400x600x270/420
kW kg
124
*ANSCHLUSSPANNUNG: 1N 230 V 50/60 Hz
merke: Die Leistungsaufnahme liegt bei 1N 220 V 50/60 Hz um etwa 9% unter den angegebenen Werten
Die Leistungsaufnahme liegt bei 1N 240 V 50/60 Hz um etwa 9% über den angegebenen Werten
2.2 GESETZE, NORMEN UND TECHNISCHE RICHTLINIEN
Bei der Installation müssen folgende Normen befolgt werden:
- Geltende Unfall- und Brandverhütungsvorschriften.
- Die Vorschriften des Stromversorgungsunternehmens.
- Die Normen für Stromanlagen.
1. TECHNISCHE DATEN
2. INSTALLATIONSANLEITUNGEN
MBM BRESCELLO - ITALY
RE37187/1998
V
KW
HZ
Matr. N°
Mod.

- 20 -
D
2.3 ELEKTRISCHERANSCHLUSS
Der Stromanschluß darf nur durch befugtes und sachverständiges Personal und in Übereinstimmung mit den IEC-Normen
durchgeführt werden. Vor Beginn der Anschlußarbeit müssen die in diesem Handbuch in der Tabelle der technischen Daten
und auf dem Typenschild und im Schaltplan enthaltenen Angaben durchgesehen werden.
Es muß ein fester Anschluß durchgeführt werden.
WICHTIG: Dem Gerät muß ein Stromnetzausschalter mit einem Kontaktabstand von wenigstens 3 mm vorgeschaltet
werden, z.B.:
- ein manueller Schalter mit angemessener Leistung und mit Schmelzsicherungen
- ein Selbstausschalter mit entsprechenden Thermomagnetrelais.
2.3.1 ERDANSCHLUSS
Das Gerät muß unbedingt geerdet werden.
Hierzu müssen die mit dem Symbol ( ) gekennzeichneten Klemmen des Leitungseingangs auf dem Klemmenbrett an
einen leistungsfähigen Erdanschluß angeschlossen werden, der den geltenden Normen entsprechen muß.
Der Hersteller kann für eventuelle Schäden, die auf das Fehlen der Anlagenerdung zurückzuführen sind, nicht
verantwortlich gemacht werden.
ACHTUNG: DER ERDLEITER (gelb-grün) DARF NIE UNTERBROCHEN WERDEN.
2.3.2 POTENTIALAUSGLEICH
Das Gerät muß zu einem Potentialausgleichsystem gehören, dessen Leistungsfähigkeit nach den geltenden Normen überprüft
werden muß. Die mit dem “Potentialausgleich”-Schild gekennzeichnete Schraube befindet sich auf der Rückseite.
2.3.3 SPEISEKABEL
Das Gerät wird für die folgende Spannung aufnahmebereit geliefert : 1N AC 220...240 V 50/60 Hz.
Das biegsame Kabel für den Stromnetzanschluß darf keine geringeren Eigenschaften als die des mit Gummi isolierten Typs
H07RN-F besitzen. Das Kabel muß durch die Kabelklemme eingefügt und gut befestigt werden. Außerdem darf die
Anschlußspannung bei in Betrieb stehendem Gerät nicht mehr als ±10% vom Nennspannungswert abweichen.
Das Gerät ist mit einem Kabel mit den in der Tab. 3 (Seite 7) genannten Eigenschaften ausgestattet.
Um Zugriff zum Klemmenbrett zu bekommen oder um das Kabel auszuwechseln sind folgende Schritte auszuführen:
- montieren Sie die vordere Vertäfelung ab;
- schließen Sie das Speisekabel je nach Bedarf am Klemmenbrett an und befolgen Sie dabei die Anleitungen auf dem
entsprechendem Klebeschild neben dem Klemmenbrett und im vorliegenden Handbuch.
2.3.4 ANSCHLUSSAN DIEVERSCHIEDENEN STROMVERSORGUNGSNETZE
SPEISEKABEL
1 AC 220...240 V 50/60 Hz
PE (Erde) gelb-grün
N (NP) hellblau
L1(R) braun
Tab.2
Tab.3
MODELL
BETRIEBSSPANNUNG
ECC46
Max.
A/f
n° Kabelanz
mm2
1AC 220...240 V 50/60 Hz 4,3 3 x 1,5
