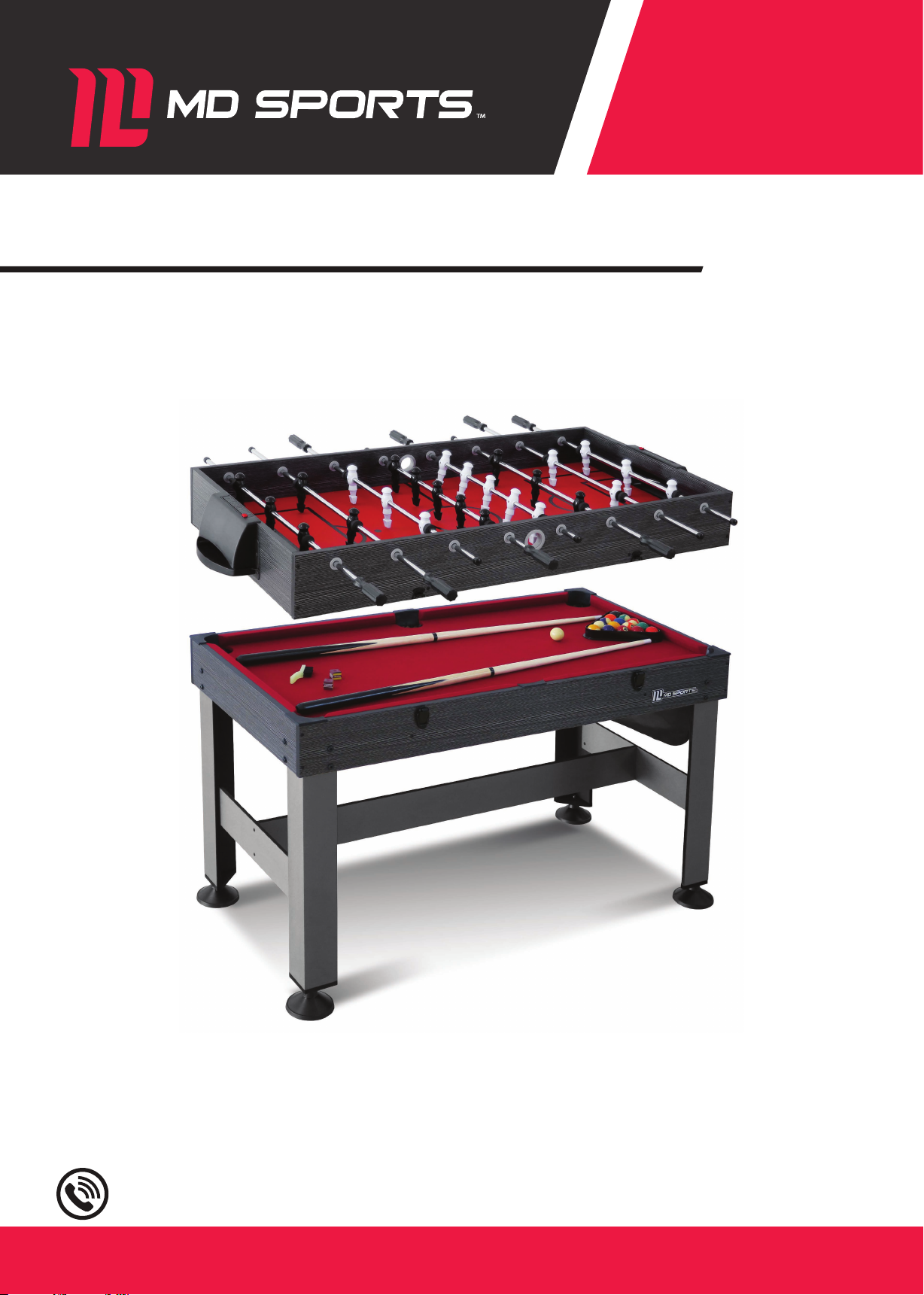

MD SPORTS CB054Y20009 User manual

Instructions D'Assemblage
Assembly Instructions
MODEL/MODÈLE
CB054Y20009
Walmart Canada
www.medalsports.com877-472-4296

English Français
This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Ce produit est couvert par une garantie limitée valable
90 jours à compter de la date d'achat. Si pendant cette
période une ièce est jugée défectueuse ou se casse,
nous la remplacerons gratuitement. Les seules
exceptions à la garantie comprennent les armatures
principales, les dessus de table, les surfaces de jeu, les
piles ou les outils.
La garantie ci-dessus ne s’applique pas en cas de
dommages occasionnés par une mauvaise utilisation,
une altération du produit, de mauvais traitements, des
dommages accidentels ou des négligences.
Cette garantie limitée vous accorde des droits légaux
spécifiques ainsi que d’autres droits variant d’un état
(province) à un autre.
UNE FACTURE D'ACHAT (ou toute autre preuve d'achat)
sera exigée avant toute intervention sous garantie. Pour
toute demande d'intervention sous garantie, veuillez
contacter notre Service à la Clientèle.
Comprenez notre garantie produit limitée en ce qui
concerne notre politique de retour/remboursement
depuis votre magasin. Ici à Medal Sports, nous ne
pouvons prendre un compte un produit qui n’est plus
sous garantie puisque nous ne pouvons que fournir les
pièces disponibles. Remerciements!
VEUILLEZ NOUS CONTACTER AVANT DE RETOURNER
LE PRODUIT EN MAGASIN!
GARANTIE LIMITEE DE 90 JOURS
LIMITED 90 DAYS WARRANTY
MD SPORTS
877-472-4296
CB054Y20009 1 (Suite page suivante.)(Continued on the next page) www.medalsports.com
www.medalsports.com
DO NOT RETURN TO STORE NE PAS RAPPORTER EN MAGASIN
WE ARE READY
TO HELP NOUS SOMMES PRÊTS À VOUS AIDER
Customer Service
Toll Free
Service Clientèle
N° Vert
Please Contact Veuillez contacter
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Du lundi au vendredi de
9:00 a 17 heures HNE
For additional resources and
Frequently Asked Questions,
please visit us at
Pour toute information
complémentaire ou réponse
aux questions fréquentes
,
veuillez vous rendre sur

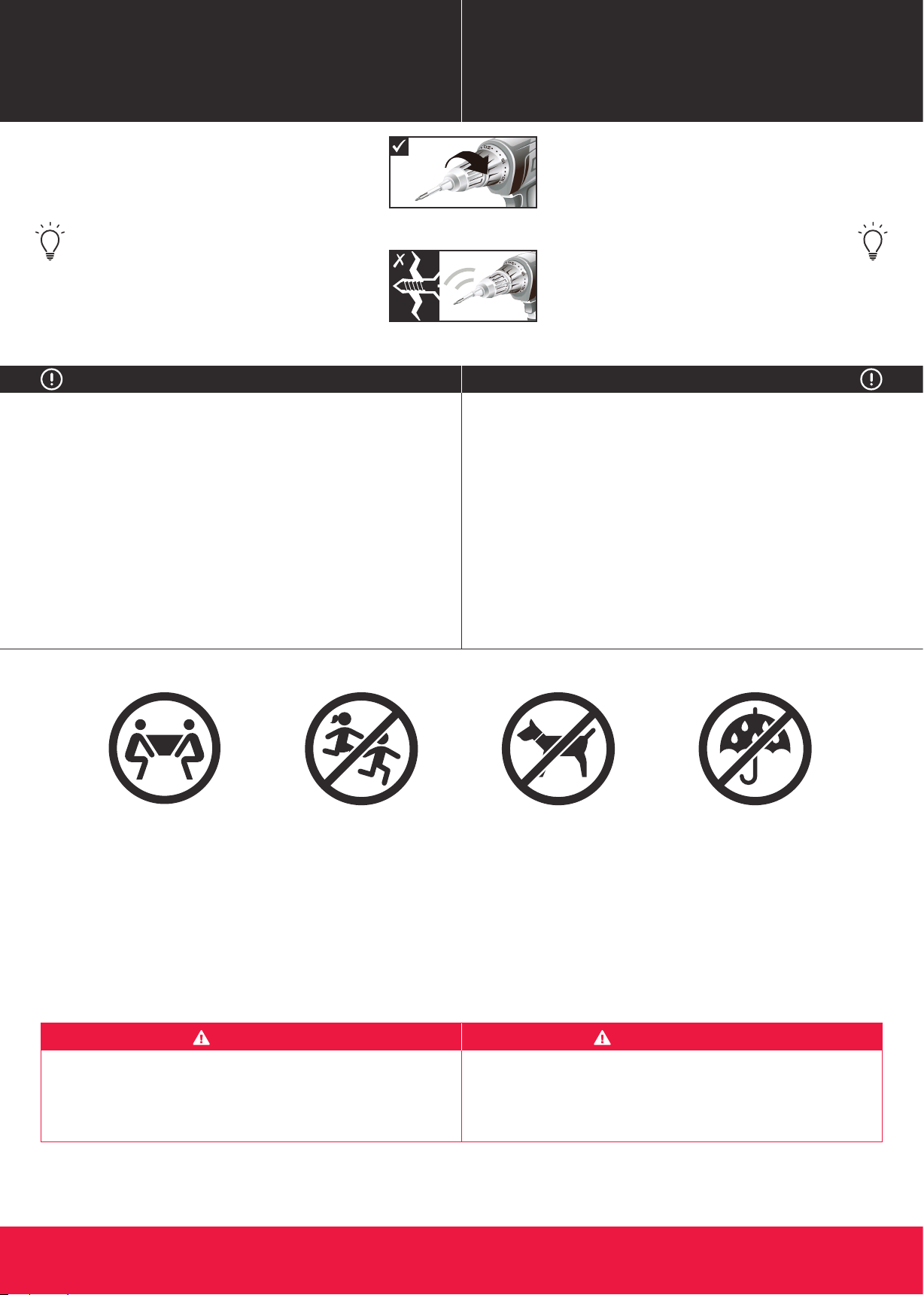

Power Tools: Set to Low Torque
/ Visseuse électrique: Couple faible
High Torque Over Tightened
/ Un couple élevé peut créer des dommages
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
Adult supervision is required for children playing this
game.
1.
2.
3.
4.
5.
Ce produit est conçu pour une utilisation en intérieur
uniquement.
Veuillez ne pas vous asseoir, grimper ou vous appuyer
sur la produit.
Veuillez ne pas déplacer la produit en la tirant pour
ne pas endommager les pieds.
Veuillez utiliser seulement un produit nettoyant pour
meubles pour nettoyer les surfaces extérieures de la
produit de jeu.
La surveillance d’adultes est requise pour les enfants
qui jouent ce jeu.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
RECOMMENDED RECOMMANDÉ
IMPORTANT NOTICE NOTE IMPORTANTE
Adult assembly required.
CHOKING HAZARD - This item contains small parts
and small balls. Not suitable for children under 3 years.
L'assemblage doit être effectué par des adultes.
RISQUE D’ASPHYXIE - Ce produit contient de petites
pièces
et de petites boules . Ne convient pas à des enfants
de moins de 3 ans.
WARNING ATTENTION
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Un tournevis électrique peut être utile
pour l'assemblage; utilisez cependant une
vitesse de rotation lente et avec prudence.
Tournevis cruciforme
Tournevis standard
(Tête plate)
Clé hexagonale
- Non inclus
- Non inclus
- Incluse
English Français
OUTILS REQUISTOOLS REQUIRED
CB054Y20009 www.medalsports.com2 (Suite page suivante.)(Continued on the next page)
X2
At least 2 adults needed
Il faut au moins 2 adultes
No children in assembly
area
Pas d’enfants dans la
zone d’assemblage
Keep away from pets in
assembly area
Tenir les animaux de
compagnie à distance
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
N’utilisez ni ne stockez ce
produit en extérieur.
Uniquement pour
utilisation en intérieur.
Ne pas exposer à l'humidité.

PART NUMBER
NUMÉRO D'ARTICLE FIG NUMBER NUMÉRO FIG
QUANTITY
QUANTITÉ
PART
PIÈCE
PART NAME
1
x1
FOR FIG. 1
POUR LE FIGURE 1
NOM DE LA PIÈCE
2
x2
FOR FIG. 5
POUR LE FIGURE 5 3
x2
FOR FIG. 5, 8
POUR LE FIGURE 5, 8 4
x1
FOR FIG. 3
POUR LE FIGURE 3 5
x2
FOR FIG. 3
POUR LE FIGURE 3
6
x1
FOR FIG. 6
POUR LE FIGURE 6 7
x4
FOR FIG. 1
POUR LE FIGURE 1 8
x2
FOR FIG. 7
POUR LE FIGURE 7
10
x13
FOR FIG. 11
POUR LE FIGURE 11 11
x13
FOR FIG. 11
POUR LE FIGURE 11 12
x16
FOR FIG. 11
POUR LE FIGURE 11 13
x16
FOR FIG. 11
POUR LE FIGURE 11
14
x8
FOR FIG. 12
POUR LE FIGURE 12 15
x8
FOR FIG. 12
POUR LE FIGURE 12 17
x2
FOR FIG. 9
POUR LE FIGURE 9
16
x2
FOR FIG. 9
POUR LE FIGURE 9
18
x2
FOR FIG. 11
POUR LE FIGURE 11 19
x4
FOR FIG. 11
POUR LE FIGURE 11 21
x4
FOR FIG. 10
POUR LE FIGURE 10
20
x2
FOR FIG. 11
POUR LE FIGURE 11
22
x4
FOR FIG. 10
POUR LE FIGURE 10 23
x1
FOR FIG. 2
POUR LE FIGURE 2
9
x4
FOR FIG. 2
POUR LE FIGURE 2
End Apron Tablier FinalSide Apron Tablier latéral End Leg Panel Panneau
pied inférieur
Side Leg Panel Panneau
Latéral de Pied
Billiard
Mainframe
Unité centrale
billard
Leg Pied
Soccer Playfield Terrain de jeu
Football Leg Leveler Niveleur de pied
Support Brace Barre de Support
Player - White Joueur - Blanc
Player - Black Joueur - Noir Foam Bumper Butoir en mousse Rod Washer Rondelle de tige
Handle PoignéeRod End Cap Capuchon de
bout de tige
Goal Box
-Bottom
Boite de
But-Inférieur
Goal Box-Top Boite de
But-Supérieur
3-Hole Rod Tige à 3 trous 5-Hole Rod Tige à 5 trous Bottom
Locking Clasp
Fermoir à
serrure Inférieur
2-Hole Rod Tige à 2 trous
Net Bag Sac à filet
Top Locking
Clasp
Fermoir à
serrure Supérieur
CB054Y20009 www.medalsports.com3 (Suite page suivante.)(Continued on the next page)
English Français

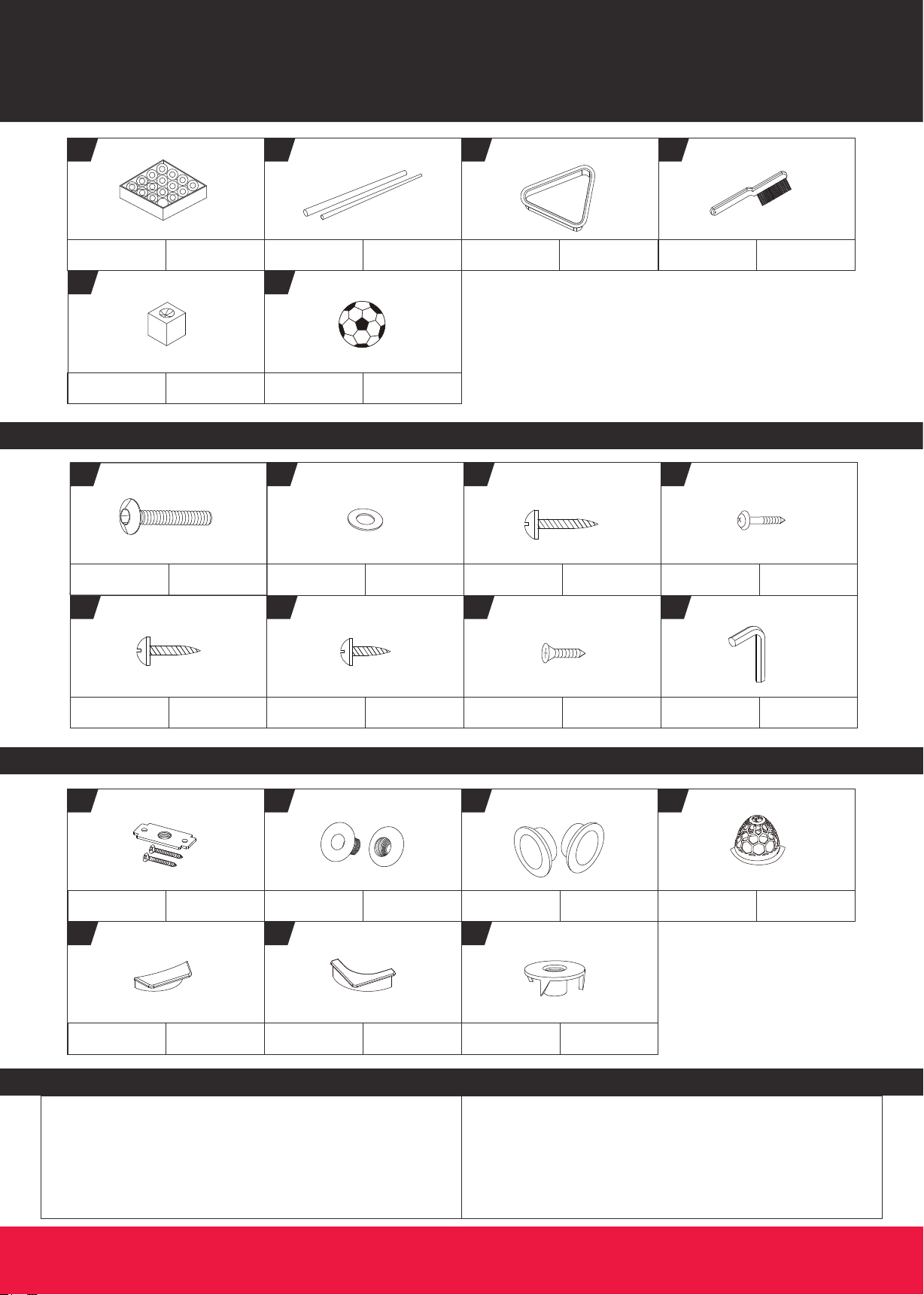

IDENTIFICATEUR DE PIÈCESPARTS IDENTIFIER

PIÈCES PRÉINSTALLÉESPRE-INSTALLED PARTS
26
x1
27
x1
28
x2
29
x2
25
x2
24
x1
Cue QueueBilliard Ball Set Ensemble
Boules de Billard Brush BrosseTriangle Triangle
Soccer Ball Ballon de Foot
Chalk Craie
P1
x4
FOR FIG. 1
POUR LE FIGURE 1 P4
x6
FOR FIG. 1
POUR LE FIGURE 1
P5
x2
FOR FIG. 4
POUR LE FIGURE 4
Square Nut
with Screws
Écrou carré
avec vis Pocket Poche
Side
Pocket Cap
Capuchon Poche
latérale
P2
x16
FOR FIG. 5
POUR LE FIGURE 5 P3
x2
FOR FIG. 5
POUR LE FIGURE 5
Plastic Rod
Bushing
Manchon de la
tige plastique
Plastic Ball
Entry Rim
Bord d’entrée
du ballon
plastique
P6
x4
FOR FIG. 4
POUR LE FIGURE 4 P7
x16
FOR FIG. 1
POUR LE FIGURE 1
Corner
Pocket Cap
Capuchon Poche
de Coin 1/4'' T - Nut T - Écrou 1/4''
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
MÉTAUXHARDWARE
A6
x10
FOR FIG. 2, 9
POUR LE FIGURE 2, 9 A7
x16
FOR FIG. 10
POUR LE FIGURE 10 A8
x1
A1
x16
A2
x16
FOR FIG. 1
POUR LE FIGURE 1 A3
x16
FOR FIG. 3, 5, 7, 8
POUR LE FIGURE 3, 5, 7, 8 A4
x26
FOR FIG. 11
POUR LE FIGURE 11
A5
x8
FOR FIG. 3
POUR LE FIGURE 3
FOR FIG. 1
POUR LE FIGURE 1
FOR FIG. 12
POUR LE FIGURE 12
FOR FIG. 4
POUR LE FIGURE 4 FOR FIG. 4 POUR LE FIGURE 4 FOR FIG. 4 POUR LE FIGURE 4
FOR FIG. 4
POUR LE FIGURE 4
FOR FIG. 4
POUR LE FIGURE 4
1/4'' Washer Rondelle 1/4''
1/4''x1-1/4'' Bolt Boulon
1/4''x1-1/4'' 3x23mm Screw Vis 3x23mm
4x35mm Screw Vis 4x35mm
4x12mm Screw Vis 4x12mm 4x20mm Screw Vis 4x20mm Allen Key Clé
hexagonale
3x12mm Screw Vis 3x12mm
AVANT L’ASSEMBLAGEBEFORE ASSEMBLY
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
parts list pages. If any parts are missing, call our
customer service.
1.
2.
Trouvez un endroit propre et plat pour commencer à
assembler votre produit.
Vérifiez que vous avez toutes les pièces énumérées
comme indiqué sur les pages de liste des pièces. S’il
y a des pièces qui manquent, appelez notre service
clientèle.
1.
2.
CB054Y20009 www.medalsports.com4 (Suite page suivante.)(Continued on the next page)
English Français
ACCESSOIRESACCESSORIES

CB054Y20009 www.medalsports.com5 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
1
x6
x1
P4
x4
7
Pre-installed
Préinstallée
x16
A1
x16
A2
x1
A8
P1
x16
x4
P7
Pre-installed
Préinstallée
Pre-installed
Préinstallée
P1
A1A2
7
1
P7
7
77
P4
9x4
23 x1
x2
A6
9
23
A6
FIG. 1 / FIGURE 1
FIG. 2 / FIGURE 2

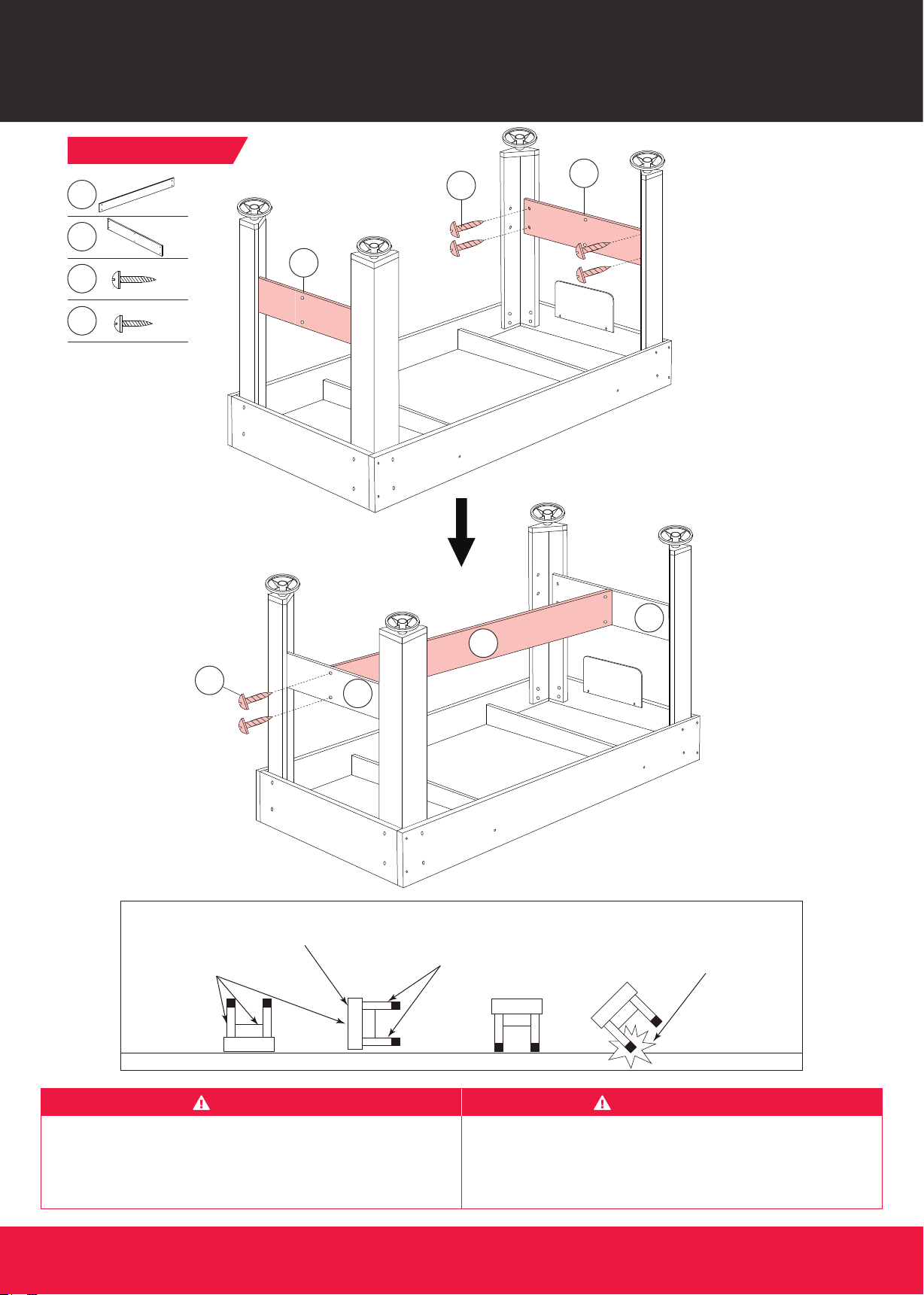

Two strong adults are recommended to turn over the
table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3.
Place it on all four feet at the same time on the ground.
La présence de deux adultes robustes est
recommandée pour tourner la table comme sur Fig.
1. Soulevez la table du sol.
2. Retournez-la.
3.Placez ses quatre pieds sur le sol simultanément.
CAUTION ATTENTION
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NE FAITES PAS PENCHER
LA TABLE SUR SES PIEDS
DO NOT HOLD THE TABLE
BY THE LEGS
/ NE PAS SOULEVER LA
TABLE PAR LES PIEDS
HOLD BY THE
TABLETOP
/ SOULEVER PAR LE
DESSUS DE TABLE
CABINET
/ MEUBLE
4
x2
x1
5
A3
x8
x4
A5
5
5
A5
4
5
5
A3
CB054Y20009 www.medalsports.com6 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
FIG. 3 / FIGURE 3

GAME 1: BILLIARD
Play the game as assembled using the Billiard Ball Set
(24), Cue (25), Triangle (26).
JEU 1: BILLARD
Une fois assemblé, jouez une partie avec le Set de
Boules de Billard (24), la queue (25) et le Triangle (26).
24
x2
x1
25
x1
26
x1
27
x2
28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
P6
P6
P6
P6
P5
P5
CB054Y20009 www.medalsports.com7 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
2x2
Pre-installed
Préinstallée
Pre-installed
Préinstallée
x16
P2
P3 x2
A3
Note: Do NOT tighten Screws (A3) until FIG. 8.
Note: NE PAS serrer les vis à fond (A3) avant
l’étape de la FIG. 8.
2
2
3
P2
P3
A3
x4
P5
x4
x2
P6
Pre-installed
Préinstallée
Pre-installed
Préinstallée
3x1
FIG. 4 / FIGURE 4
FIG. 5 / FIGURE 5

A3 x4
8x2
A3
8
8
CB054Y20009 www.medalsports.com8 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
6x1
the right groove.
Note: The playing surface should face down when
assembling.
Note: La surface de jeu doit être dirigée vers le bas
pendant l’assemblage.
6
2
2
3
FIG. 6 / FIGURE 6
FIG. 7 / FIGURE 7

FIG. 9
16 x2
17 x2
x8
A6
CB054Y20009 www.medalsports.com9 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
3
A3
3x1
A3 x4
Note: Turn the Soccer Table.
Note: Retournez la Table de Foot.
16
17
A6
A6
16
FIG. 8 / FIGURE 8
FIG. 9 / FIGURE 9

21
x4
x4
22
x16
A7
CB054Y20009 www.medalsports.com10 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
22
21
A7
22
21
22
21
FIG. 10 / FIGURE 10

Note: Players of the same team color should have handles on the
same side, and each team’s players should be facing their opponent.
Note: Les joueurs de la même couleur d’équipe doivent avoir leurs
Poignées du même côté et chaque équipe faire face à l’équipe
opposée.
10
x13
x13
11
x16
12
x16
13
x2
18
x4
19
x2
20
x26
A4
Order of players (Overhead View)
/ Placement des joueurs (Vue générale)
Note: The Rods have a hole at the end
where their Handles will go.
Note: Les Tiges joueur ont un orifice à
leur extrémité où placer les Poignées.
CB054Y20009 www.medalsports.com11 (Suite page suivante.)(Continued on the next page)
English Français
ASSEMBLAGEASSEMBLY
= Black / Noir
= White / Blanc
19
20
19
18
18
19
20
19
12
13
13
1011 &
A4
10&11
19
The Hole
/ Orifice
The Hole
/ Orifice
FIG. 11 / FIGURE 11

ASSEMBLAGEASSEMBLY MONTAJE

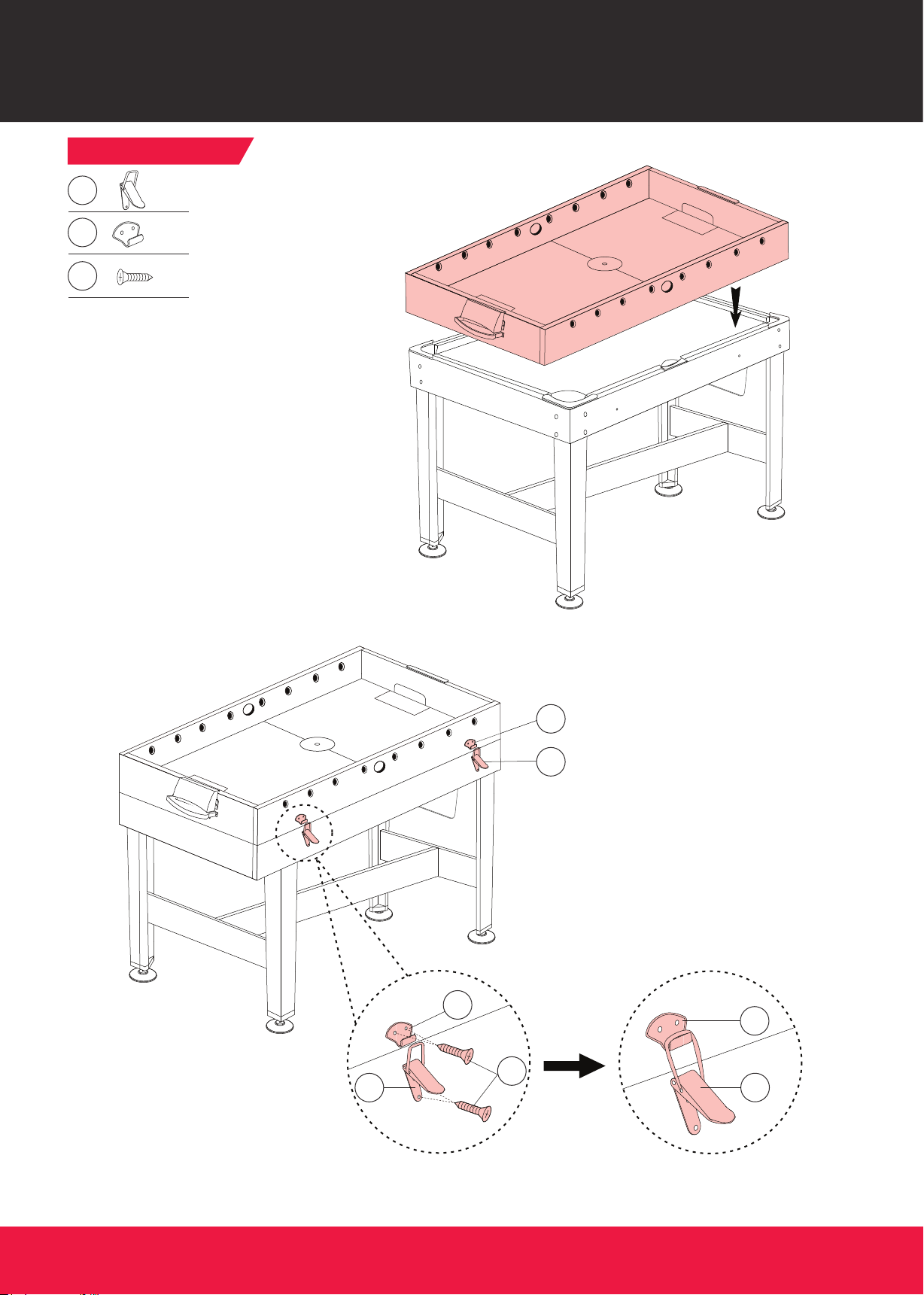

GAME 2: SOCCER
Place the Soccer table on the top of the Billiard Frame.
Play the game using the Soccer Ball (29).
JEU 2: FOOT
Placez la table de foot au-dessus du Cadre du Billard.
Jouez votre partie avec le Ballon de Foot (29).
x8
15
x2
29
x8
14
Y
O
U
A
R
E
N
O
W
R
E
A
D
Y
T
O
P
L
A
Y
!
V
O
U
S
P
O
U
V
E
Z
M
A
I
N
T
E
N
A
N
T
C
O
M
M
E
N
C
E
R
A
J
O
U
E
R
!
CB054Y20009 www.medalsports.com12 (Dernière page)(The last page)
English Français
ASSEMBLAGEASSEMBLY
14
15
The Hole
/ Orifice
FIG. 12 / FIGURE 12

www.medalsports.com
