MD SPORTS DB410Y22023 User manual

877-472-4296
Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
DB410Y22023
www.medalsports.com

DB410Y22023 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer a baja velocidad
High Torque Over Tightened
/ Una alta velocidad puede
apretar demasiado
This product is intended for INDOOR use only.
Please only use furniture polish spray to clean the
exterior surfaces of the product.
This is not a children's toy.
Adult assembly required.
1.
2.
3.
4.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor use solamente spray de pulido para muebles
para limpiar la superficie exterior del producto.
Este no es un juguete para niños.
El ensamblaje debe ser realizado por un adulto.
1.
2.
3.
4.
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE AVISO IMPORTANTE
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
húmedos o mojados.
- Not Included
- Not Included
- Included
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Allen Key
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Allen
- No incluido
- No incluido
- Incluido
Darts are sports equipment for adults, not a toy for use
by children. Never use when any person or animal is in
the vicinity of the intended flight path of the dart.
All players and spectators must be behind the player
throwing the darts.
Dardos son equipos deportivos para adultos, que no es
un juguete para niños. Nunca uses cuando cualquier
persona o animal esten en los alrededores de la
tracyectoria de vuelo intencionado del dardo.
Todos los jugadores y espectadores deben estar detrás
de lanzamiento de dardos.
WARNING ADVERTENCIA

ACCESORIOSACCESSORIES
DB410Y22023 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
Cabinet Gabinete
1
x1
FOR FIG. 1
PART NUMBER
NÚMERO DE PIEZA
FIG. NUMBER
NÚMERO DE FIG.
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
FOR FIG. 6
Dartboard Tablero de
dardos
2
x1
Roof Techo
3
x1
FOR FIG. 3
Mounting
Bracket
Soporte de
montaje
4
x1
FOR FIG. 4
Battery Box Caja de batería
5
x1
FOR FIG. 1
Bumper Parachoques
6
x3
FOR FIG. 6
Dry Erase Marker Marcador de
borrar seco
11
x1
FOR FIG. 8
7
x6
FOR FIG. 8
Dart Dardos
8
x3
FOR FIG. 8
Flight - A Vuelo - A
9
x3
FOR FIG. 8
Flight - B Vuelo - B
10
x6
FOR FIG. 8
Shaft Eje

DB410Y22023 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
HARDWAREHARDWARE
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
1/4"x1-1/4" Bolt Perno 1/4"x1-1/4"
A1
x4
FOR FIG. 3
M4 Washer Arandela M4
A2
x4
FOR FIG. 4
M4x12mm Bolt Perno M4x12mm
A3
x2
FOR FIG. 4
M3.5x12mm Screw Tornillo
M3.5x12mm
A5
x3
FOR FIG. 2
M2X17mm Nail Clavo M2X17mm
A7
x3
FOR FIG. 6 FOR FIG. 6
M5x20mm Screw Tornillo
M5x20mm
A8
x1
Allen Key Llave allen
A11
x1
M4 Nut Tuerca M4
A4
x2
FOR FIG. 4
Wall Anchor Ancla de tornillo
A9
x2
FOR FIG. 5FOR FIG. 5
M4x30mm Screw Tornillo
M4x30mm
A10
x2
FOR FIG. 3
1/4" Washer Arandela 1/4"
A6
x4

A5
5
English Español
DB410Y22023 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)
MONTAJEASSEMBLY
FIG. 1
1x1
x1
5
FIG. 2
A5 x3
x1
A11
TOP VIEW / VISTA SUPERIOR
5
5
1
LED Light - Set
/ Luz LED - conjunto

DB410Y22023 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
FIG. 4
x1
A11
x4
A2
x2
A4
x2
A3
x1
4
A3
A2
4
A2
A4
3
3
A1
A6
FIG. 3
3
x4
x1
A1
x4
A6
x1
A11

FIG. 5
A9
x2
x2
A10
x1
A11
Wall / Pared
2.019M
(79.5 IN)
5mm
A9
A10
A9
A10
Note: Leave 5 mm distance between
the wall and backside of cabinet.
Nota: Deje 5 mm de distancia entre la
pared y la parte trasera del armario.
SIDE VIEW
/ VISTA LATERAL
58.6CM
(23.07 IN)
DB410Y22023 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
1
A10

FIG. 6
FIG. 7
2
x3
x1
6
x3
A7
x1
A8
x1
A11
2
A7
6
5mm
2
A8
A8
Note: Leave 5 mm from the dartboard to
hang on mounting bracket (4) later.
Nota: Deje 5 mm desde la diana para
colgarla luego en el soporte montaje (4).
SIDE VIEW / VISTA LATERAL
1
4
2
DB410Y22023 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY

WARNING ADVERTENCIA
Requires 4 pcs 1.5V “AA” batteries (not included).
Do not mix old and new batteries.
Do not mix alkaline, standard (carbon-zinc), or
rechargeable (ni-cad, ni-mh, etc.) batteries.
1.
2.
3.
Requiere 4 pilas "AA" de 1.5V (no incluidas).
No mezcle pilas nuevas con viejas.
No mezcle las pilas alcalinas, estándares (carbón-zinc),
o recargables (ni-cad, ni-mh, etc.).
1.
2.
3.
a.
b.
c.
The batteries must be installed according to their
correct polarization (+ and -).
Please clean the battery contacts and also those of
the device prior to battery installation.
If the game will not be used for a long period of time,
we recommend removing the batteries.
Las pilas deben ser instaladas de acuerdo con su
polaridad correcta (+ y -).
Limpie los contactos de las pilas y también los del
dispositivo antes de instalar las pilas.
Si el juego no va a utilizarse durante un periodo
prolongado de tiempo, le recomendamos retirar las pilas.
a.
b.
c.
REMINDING ATENCIÓN

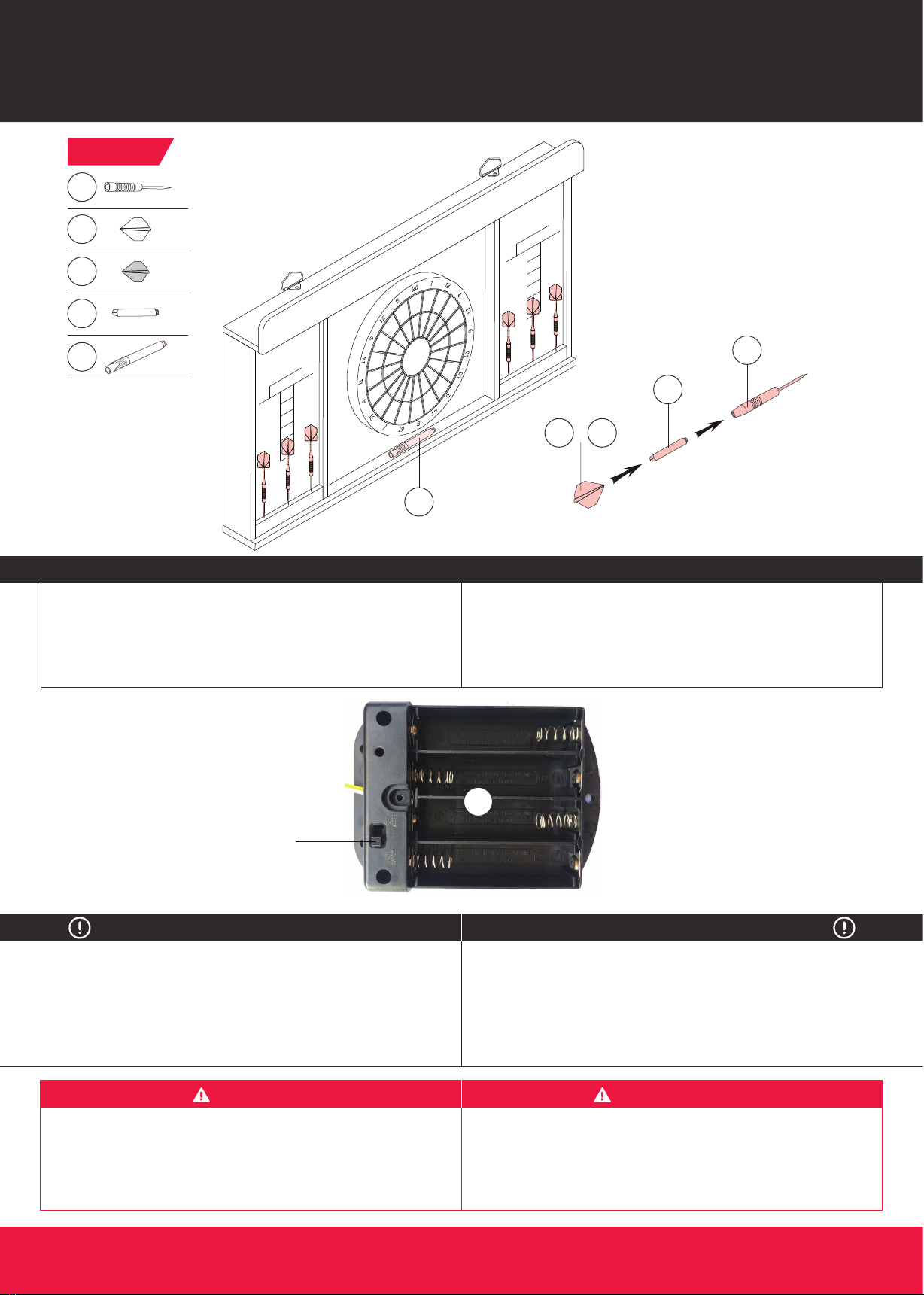

INSTALACIÓN DE LAS PILASBATTERY INSTALLATION
Battery Box: Unscrew the bolt using a screwdriver and
open the battery box. Insert 4 pcs 1.5V “AA” batteries (not
included) in the sequence of polarity as shown on the
inside cover. Then close the cover using a screwdriver.
Compartimento de pilas: Desatornille el perno utilizando
un destornillador y abra el compartimento de pilas. Inserte
4 pilas "AA" de 1.5 V (no incluidas) como se indica en el
interior del compartimento de las pilas. A continuación,
cierre la cubierta utilizando un destornillador.
FIG. 8
11
7
x3
x6
8
x3
9
x6
10
x1
11
10
8 & 9
7
DB410Y22023 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
MONTAJEASSEMBLY
5
ON/OFF
ENCENDIDO/APAGADO

DB410Y22023 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)
English Español
JUEGOS DE DARDOS POPULARPOPULAR DART GAMES
Toe Line / Línea del dedo de pie
Floor / Suelo
Throwing line / Línea de lanzamiento
2.37M (93.25 IN)
1.73M
(68.125 IN)
From floor to center of bullseye
/ Desde el suelo al centro de diana
2
This popular tournament and pub game is played by
subtracting each dart from the starting number (301) until
the player reaches exactly 0 (zero). (You can start the game
with any point total you wish ranging 301-901). If a player
goes past zero it is considered a “Bust” and the score
returns to where it was at the start of that round. For
example, if a player needs a 32 to finish the game and
he/she hits a 20, 8, and 10 (totals 38), the score goes back
to 32 for the next round. In playing the game, the double in
/ double out rules can be used.
- Double In - A double must be hit before points are
subtracted from the total.
In other words, a player’s scoring does not begin until a
double is hit.
- Double Out - A double must be hit to end the game.
This means that an even number is necessary to finish
the game.
- Double In and Double Out - A double is required to start
and end scoring of the game by each player.
Este torneo popular y juego de pub se juega restando cada
dardo desde el número inicial (301) hasta que el jugador
llega exactamente 0 (cero). (Ud. puede iniciar el juego con
cualquier punto total que ud. quería recorrer 301-901). Si
un jugador pasa por cero se considera como un "Bust" y la
puntuación vuelve a donde estaba el comienzo de la
ronda. Por ejemplo, si un jugador necesita 32 para terminar
el juego y se realiza un 20, 8 y 10 (Total 38), la puntuación se
remonta a 32 para la siguiente ronda. En el juego, las reglas
de doble in / doble out podrían ser aplicado.
- Doble In - Un Doble debe ser golpeado antes de puntos
están substracto de total.
En otras palabras, la puntuación del jugador no
comienza sino hasta que un doble sea golpeado.
- Doble Out - Un Doble debe ser golpeado para terminar
el juego. Esto significa que un número par es necesario
para terminar el juego.
- Doble In y Doble Out - Un doble es requerido para iniciar
y terminar la puntuación del juego por cada jugador.
301-901301-901

DB410Y22023 www.medalsports.com10 (La ultima página)(The last page)
English Español
JUEGOS DE DARDOS POPULARPOPULAR DART GAMES
Cricket is strategic game for accomplished players and
beginners alike. Players throw for numbers best suited for
them and can force opponents to throw for numbers not
as suitable for them. The object of Cricket is to “close” all of
the appropriate numbers before one’s opponent while
racking up the highest number of points.
Only the numbers 15 through 20 and the inner/outer
bull’s-eye are used. Each player must hit a number 3 times
to “open” that segment for scoring. A player is then
awarded the number of points of the “open” segment
each time he/she throws a dart that lands in that segment,
provided their opponent has not closed that segment.
Hitting the double ring counts as two hits, and the triple
ring counts as 3 hits.
Numbers can be opened or closed in any order. A number
is “closed” when the other player(s) hit the open segment 3
items. Once a number has been “closed”, any player for the
remainder of the game can no longer score on it.
Winning - The side closing all the numbers first and
accumulating the highest point total is the winner. If a
player “closes” all numbers first but is behind in points,
he/she must continue to score on the “open” numbers. If
the player does not make up the point deficit before the
opposing player(s) “closes” all the numbers, the opposing
side wins. Play continues until all segments are closed -
the winner is the player with the highest score.
El Cricket es un juego estratégico para jugadores
realizados y e igual principiantes. Los jugadores tiran para
los números más adecuados para ellos y pueden forzar a
los oponentes a lanzar para los números no tan adecuados
para ellos. El objeto de Cricket es para "close" todos los
números apropiados antes de su oponente acumulando el
número más alto de puntos.
Sólo los números 15 a 20 y el interior / exterior de la Diana.
Cada jugador debe golpear un número 3 veces para "open"
ese segmento para la puntuación. Un jugador es entonces
adjudicado el número de puntos del segmento de "open"
cada vez que él/ella lanza un dardo que cae en ese
segmento, siempre que su oponente no ha cerrado ese
segmento. Golpee los conteos de anillos dobles como dos
hits, y los conteos de anillos triples como 3 golpes.
Los números pueden ser abiertos o cerrados en cualquier
orden. Un número es "closed" cuando el otro jugador(s)
golpeó el segmento abierto 3 veces. Una vez que el
número ha sido "closed", cualquier jugador por el resto del
juego ya no puede anotar en él.
Ganar - El lado cerrar todos los números primero y quien
acumulando el mayor número de puntos es el ganador. Si
un jugador "closes" todos los números primero, pero está
detrás en puntos, él / ella debe continuar para marcar
sobre los números "open". Si el jugador no compensa el
déficit de punto antes de que el jugador opnente(s)
"cloese" todos los números, las victorias laterales opuestas.
El juego continúa hasta que todos los segmentos están
cerrados - el ganador es el jugador con la puntuación más alta.
CRICKETCRICKET

www.medalsports.com
