MD SPORTS TT218Y19004 User manual

www.medalsports.com877-472-4296
MESA DE PING PONG DE 2 PIEZAS
DE 18 MM
WINNFIELD 2-PIECE 18 MM TABLE
TENNIS TABLE
MODEL/MODELO
Sears#: 006-25233
M#: TT218Y19004
Sears USA
UPC#: 821735002240

This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA
TIENDA!
MD SPORTS
877-472-4296
www.medalsports.com
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
WE ARE READY
TO HELP ESTAMOS LISTOS PARA AYUDAR
Customer Service
Toll Free
Servicio al Cliente
Llamados gratuitos
Please Contact Por favor Contacto
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
preguntas frecuentes, favor
visitarnos en
English Español
GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY
006-25233 www.medalsports.com1 (Continúe en la siguiente página)(Continued on the next page)

Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer bajo par de torsión
High Torque Over Tightened
/ Alto par más estrictas
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use wrung-out wet towel to clean the
exterior surfaces of the product.
This is not a child's toy, adult supervision is required
for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Utilice únicamente toalla húmeda escurrida para
limpiar la superficie exterior del producto.
Esto no es un juguete de niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts.
Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas. No es apto para niños menores de 3 años de
edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido
X2
At least 2 adults needed
Se necesitan al menos 2
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados
English Español
HERRAMIENTAS NECESARIASTOOLS REQUIRED
006-25233 www.medalsports.com2 (Continúe en la siguiente página)(Continued on the next page)

English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
006-25233 www.medalsports.com3 (Continúe en la siguiente página)(Continued on the next page)
PIEZAS PREINSTALADASPRE-INSTALLED PARTS
HARDWAREHARDWARE
Mainframe Unidad
Principal
1
x2
FOR FIG. 1
PART NUMBER
NÚMERO DE PIEZA
FIG NUMBER
NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
Leg Pierna
2
x4
FOR FIG. 4 3FOR FIG. 6
Net Post Poste de Red
4
x2
FOR FIG. 6
x1
Net Red
A1 FOR FIG. 4
x4
M6x35mm
Bolt
Perno
M6x35mm
A2 FOR FIG. 4 A3 FOR FIG. 4 A4
x8
M6 Washer Arandela
M6
x4
M6 Nut Tuerca M6
x1
Wrench Llave Inglesa
A5
x1
Allen Key Llave Allen
P1 FOR FIG. 2 FOR FIG. 2 P2 P3 FOR FIG. 3
x4
Big Bracket Corchete
Grande
x4
Small Bracket Corchete
Pequeño
x2
Safety
Support-A Soporte de
Seguridad-A
P4 FOR FIG. 3
x2
Safety
Support-B
Soporte de
Seguridad-B
P5 FOR FIG. 2 P6 FOR FIG. 1 P7 FOR FIG. 3
x4
“L” Bracket Corchete “L”
x2
Handle Manija
x2
Lock Cerradura
P8 FOR FIG. 2
x12
Spacer Espaciador
P12 FOR FIG.1, 4
x24
Tube Cap Gorra de Tubo
P9P9 FOR FIG. 4 P10 FOR FIG. 4 P11 FOR FIG. 3
Caster
with Lock
Ruedecita con
Cerradura
x8 x8
M10 Lock Nut Tuerca de
cerradura M10
x4
Leg Leveler Nivelador
de Pierna

English Español
IDENTIFICADOR DE PIEZASPARTS IDENTIFIER
006-25233 www.medalsports.com4 (Continúe en la siguiente página)(Continued on the next page)
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
P13 FOR FIG. 2 P14 FOR FIG. 2 P15 FOR FIG. 2
x4
M6x15mm
Bolt
Perno
M6x15mm
x4
M6x35mm
Bolt
Perno
M6x35mm
x4
M6x55mm
Bolt
Perno
M6x55mm
P16 FOR FIG. 2
x4
M6x65mm
Bolt
Perno
M6x65mm
P17 FOR FIG. 2 P18 FOR FIG. 2 P19 FOR FIG. 2
x4
M6x100mm
Bolt
Perno
M6x100mm
x40
M6 Washer Arandela
M6
x20
M6 Nut Tuerca M6
P20
FOR FIG. 1, 2, 3
x68
M5x16mm
Screw
Tornillo
M5x16mm
MONTAJEASSEMBLY
FIG. 1
x2
1
x2
x16
P6
P12
Pre-installed
Pre-installed
x8
P20
Pre-installed P12
P12
P6
P20
1
P6
1

English Español
MONTAJEASSEMBLY
006-25233 www.medalsports.com5 (Continúe en la siguiente página)(Continued on the next page)
FIG. 2
x4
P1
x12
P8
Pre-installed
x4
x4
x4
x4
x40
x20
P14
P15
P16
P17
P18
P19
x48
P20
x4
P5
Pre-installed
Pre-installed
Pre-installed
x4
P13
Pre-installed
Pre-installed
Pre-installed
Pre-installed
Pre-installed
Pre-installed
Pre-installed
Pre-installed
x4
P2
P20 P1
P18
P18
P15
P19
P20 P2
P18
P19
P14
P18
P5
P18
P17
P8
P18
P19
P13
P18
P19
P16
P18
P18
P19
P8
P1
P2
1
1
P5
P5
P2
P20

English Español
MONTAJEASSEMBLY
006-25233 www.medalsports.com6 (Continúe en la siguiente página)(Continued on the next page)
FIG. 3
x4
P11
x2
x2
P3
P7
x2
P4
x12
P20
Pre-installed
Pre-installed
Pre-installed
Pre-installed
Pre-installed Unlocked
/ Desbloqueado
P7
Note: Repeat the steps for another table half.
/ Nota: Repita dichos pasos para la otra mitad de mesa.
P20
P4

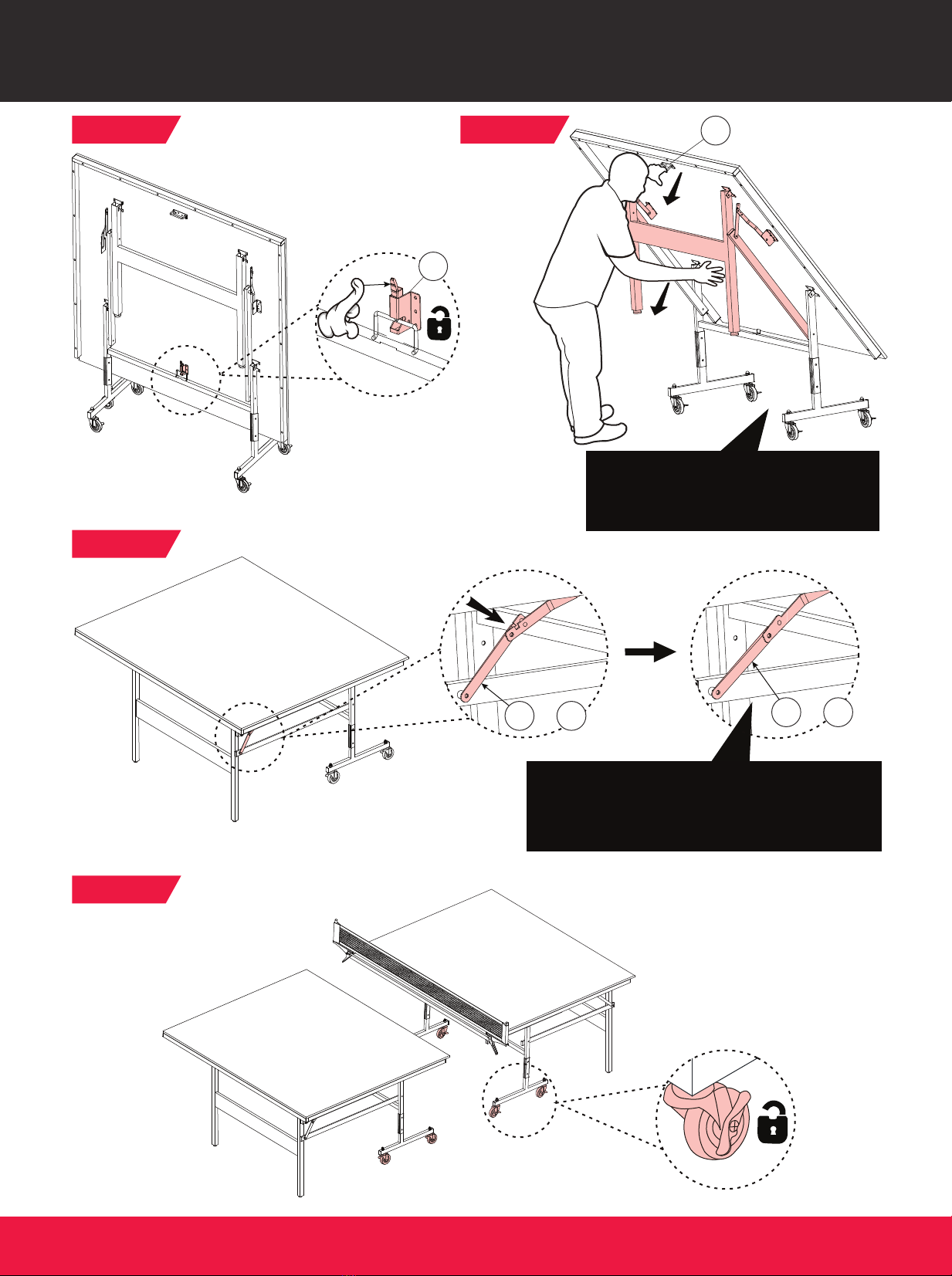

Note: To unfold the leg - Make sure that the Safety
Supports (P4 & P3) are locked in the correct
position.
/ Nota: Para desplegar la pierna - Asegúrese de que
el Soporte de Seguridad (P4 & P3) esté bloqueado
en la posición correcta.
P11
P3
P4

English Español
MONTAJEASSEMBLY
006-25233 www.medalsports.com7 (Continúe en la siguiente página)(Continued on the next page)
P12
P9
P10
P12
2
FIG. 4
2
x8
x4
P9
x8
Pre-installed
x8
P10
P12
Pre-installed
Pre-installed
x8
x4
A1
A2
x1
x4
A3
A4
x1
A5
A3
A2
A1
Two strong adults are recommended to turn over
the table as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place all four feet on the ground at the same time.
Se recomienda la participación de dos
adultos para invertir la mesa como se muestra.
1. Levante la tabla del suelo.
2. Voltee la mesa.
3. Coloque las cuatro patas en el suelo al mismo tiempo.
CAUTION: PRECAUCIÓN:
Short
/ Corto
Long
/ Largo
Long
/ Largo Short
/ Corto
2
2
Note: Repeat the steps for another table half.
/ Nota: Repita dichos pasos para la otra mitad de mesa.
DO NOT LEAN THE
TABLE ON ITS LEGS
/ NO INCLINAR LA MESA
SOBRE LAS PATAS
DO NOT HOLD THE TABLE
BY THE LEGS
/ NO SOSTENER LA MESA
POR LAS PATAS
HOLD BY THE
TABLETOP
/ SOSTENER DE
LA SUPERFICIE
DE LA MESA
CABINET
/ GABINETE

English Español
MONTAJEASSEMBLY
006-25233 www.medalsports.com8 (Continúe en la siguiente página)(Continued on the next page)
FIG. 5
Locked
/ Bloqueado
WARNING
ADVERTENCIA
Two Adults Required
Dos Adultos Requerido

English Español
MONTAJEASSEMBLY
006-25233 www.medalsports.com9 (Continúe en la siguiente página)(Continued on the next page)
Note: Slide the Net (3) onto the Net Post (4).
/ Nota: Deslice la Red (3) sobre el Poste de la
Red (4).
x1
x2
FIG. 6
3
4
4
4
3
3
4

English Español
REPRODUCCIÓN SOLAMENTESOLO PLAYBACK
006-25233 www.medalsports.com10 (Continúe en la siguiente página)(Continued on the next page)
STEP 1 STEP 2
STEP 3
STEP 4
1
Note: Push mainframe (1)
upwards to fold.
/ Nota: Empuje el unidad
principal (1) hacia arriba
para plegar.
Note: Fold parts as shown.
/ Nota: Pliegue las partes como
se muestra.
WARNING
ADVERTENCIA
Do NOT trap your fingers
when folding the game.
No agarre sus
dedos para doblar el juego.
Note: Fold the leg - Make sure
that the Safety Supports
(P4 & P3) are unlocked in the
correct position.
/ Nota: Doble la pierna -
Asegúrese de que el Soporte
de Seguridad (P4 & P3) esté
desbloqueado en la posición
correcta.
P4 & P3 P4 & P3

English Español
REPRODUCCIÓN SOLAMENTESOLO PLAYBACK
006-25233 www.medalsports.com11 (Continúe en la siguiente página)(Continued on the next page)
STEP 5 STEP 6
STEP 8
Note : Ensure the table locks are
automatically locked when the
table is folded.
/ Nota: Asegúrese de que los
bloques de mesa estén
bloqueados
automáticamente
cuando la mesa esté doblada.
P7
STEP 7

English Español
POSICION DE ALMACENAMIENTO
Para almacenar la mesa
STORAGE POSITION
To store the table
006-25233 www.medalsports.com12 (Continúe en la siguiente página)(Continued on the next page)
STEP 1
STEP 2
STEP 3
WARNING
ADVERTENCIA
Two Adults Required
Dos Adultos Requerido

English Español
POSICION DE ALMACENAMIENTO
Para almacenar la mesa
STORAGE POSITION
To store the table
006-25233 www.medalsports.com13 (Continúe en la siguiente página)(Continued on the next page)
STEP 4
STEP 6
Note: Fold parts as shown.
/ Nota: Pliegue las partes como
se muestra.
P6
STEP 5
Note: Fold the leg - Make sure that the Safety Supports
(P4 & P3) are unlocked in the correct position.
/ Nota: Doble la pierna - Asegúrese de que el Soporte de
Seguridad (P4 & P3) esté desbloqueado en la posición
correcta.
P4 & P3 P4 & P3
1
Note: Push mainframe (1)
upwards to fold.
/ Nota: Empuje el unidad
principal (1) hacia arriba
para plegar.
WARNING
ADVERTENCIA
Do NOT trap your fingers
when folding the game.
No agarre sus
dedos para doblar el juego.

English Español
POSICION DE ALMACENAMIENTO
Para almacenar la mesa
STORAGE POSITION
To store the table
006-25233 www.medalsports.com14 (Continúe en la siguiente página)(Continued on the next page)
STEP 7 STEP 8
STEP 9
STEP 10
Note : Ensure the table locks are
automatically locked when the
table is folded.
/ Nota: Asegúrese de que los
bloques de mesa estén
bloqueados
automáticamente
cuando la mesa esté doblada.
P7

English Español
POSICION DE REPRODUCCION
Para Abrir la mesa
PLAYBACK POSITION
To open the table

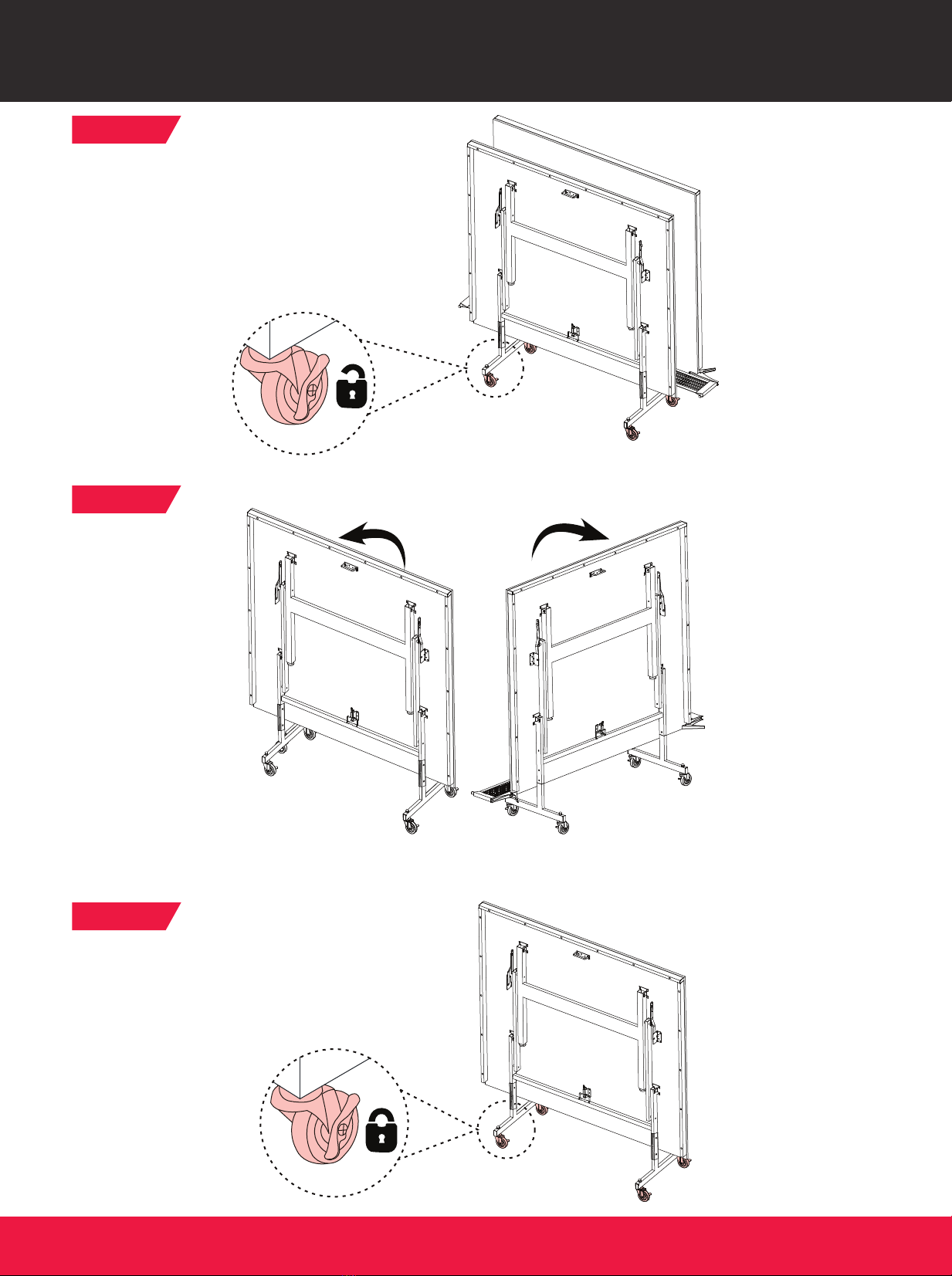

006-25233 www.medalsports.com15 (Continúe en la siguiente página)(Continued on the next page)
STEP 1
STEP 2
STEP 3

English Español
POSICION DE REPRODUCCION
Para Abrir la mesa
PLAYBACK POSITION
To open the table
006-25233 www.medalsports.com16 (Continúe en la siguiente página)(Continued on the next page)
STEP 4 STEP 5
STEP 7
STEP 6
Note: To unfold the leg - Make sure that the Safety
Supports (P4 & P3) are locked in the correct position.
/ Nota: Para desplegar la pierna - Asegúrese de que el
Soporte de Seguridad (P4 & P3) esté bloqueado en la
posición correcta.
Note: Pull the handle and the leg, then slowly
lower the table to the floor.
/ Nota: Luego tire la manija y la pierna, y baje
lentamente la mesa al piso.
P6
P4 & P3 P4 & P3
P7

English Español
POSICION DE REPRODUCCION
Para Abrir la mesa
PLAYBACK POSITION
To open the table
006-25233 www.medalsports.com17 (La ultima página)(The last page)
STEP 8
STEP 9
WARNING
ADVERTENCIA
Two Adults Required
Dos Adultos Requerido

www.medalsports.com
