Medema MC Jazzy 1170 II User manual

P9-0270-S ver. 2.0.2 - Juni 2012 DK
Service manual MC Jazzy 1170 II
medemagruppen
S
ervice manual
MC
Jazz
y
1170 I
I
me
d
e
m
a
g
ru
pp
e
n

Service manual P9-0270-S 2 af 78 Version 2.0.2/2012
Medema Production A/S
Medema Danmark A/S
Enggårdvej 7
Snejbjerg
7400 Herning
Telefon: [phone]
Telefax: 97 18 88 35

Service manual P9-0270-S 3 af 78 Version 2.0.2/2012
Medema Production A/S
Indholdsfortegnelse
Introduktion............................................................................ 5
Symboler................................................................................ 6
Advarsel!................................................................................ 6
Sikker service ........................................................................ 7
Værktøjsliste.......................................................................... 8
Introduktion DX2.................................................................... 9
Inledning DX2......................................................................... 9
Betegnelser - knapper........................................................... 9
Beteckningar - knappar........................................................ 9
Betjening................................................................................ 9
Handhavande......................................................................... 9
Felkoder.................................................................................. 16
Fejlkode.................................................................................. 16
Betegnelser Joystick G90T og G90A................................... 17
Betegnelser Dolphin og Europa joystick ............................ 18
Betjening G90T og G90A ...................................................... 19
Betjening af Dolphin og Europa joystick ............................ 21
Ekstra låsesystem................................................................. 22
Udskiftning af Joystick......................................................... 23
Fejlfinding .............................................................................. 25
Programmering...................................................................... 27
Diagnosticering og fejlfinding.............................................. 28
Vedligeholdelse ..................................................................... 29
Service på Jazzy 1170 II - Koncept stol...............................31
Kontrol af svinghjulene......................................................... 33
Kontrol af anti-kiphjulene..................................................... 34
Kontrol af centerhjul ............................................................. 35
Kontrol af frikobling.............................................................. 36
Kontrol af bremser ................................................................ 37
Udskiftning at motorgear...................................................... 38
Udskiftning at magnetbremse.............................................. 40
Kontrol af bolte...................................................................... 42
Afmontering af hejs / tilt ....................................................... 43
Afmontering af bælg ............................................................. 44
Kontrol af låseringe............................................................... 45
Smøring af bevægelige dele................................................. 45
Kontrol af switch ................................................................... 46
Kontrol af brud og revner i hejs / tilt.................................... 46
Kontrol af boltene i sædet.................................................... 47
Kontrol af batteripoler og rem.............................................. 47
Udskiftning af batterier......................................................... 48
Dynamic G90A og G90T........................................................ 49
Motor, styring Dynamic......................................................... 49

Service manual P9-0270-S 4 af 78 Version 2.0.2/2012
Medema Production A/S
Anti kip hjul............................................................................ 50
Motor....................................................................................... 51
Montering af bundramme ..................................................... 52
Montering af bagbom / svinggaffel...................................... 53
Montering af skærm.............................................................. 54
Montering af centerhjul - Pneumatisk ................................. 55
Montering af centerhjul - massivt........................................ 56
Sædemodul 1170 II - el tilt..................................................... 57
Sædemodul 1170 II - el hejs.................................................. 58
Nakkestøtte Junior................................................................ 59
Nakkestøtte pude voksen..................................................... 60
Fodstøtte, el voksen.............................................................. 61
Fodstøtte, manuel voksen.................................................... 62
Fodstøtte aktuatordel............................................................ 63
Monteringsbeslag f/fodstøtte............................................... 64
Fodplade................................................................................. 65
Lægpude ................................................................................ 66
Centralfodplade, voksen, EL................................................ 67
Centralfodplade, barn, EL..................................................... 68
Centralfodplade, manuel....................................................... 69
Sving væk joysticksholder (voksen) ................................... 70
Joystickbeslag, Europa joystick op..................................... 71
Armlæn lav voksen - højdejusterbar ................................... 72
Armlæn høj voksen - højdejusterbar................................... 73
Armlæn junior - højdejusterbar............................................ 74
El-diagram.............................................................................. 75
Tekniske data......................................................................... 76

Service manual P9-0270-S 5 af 78 Version 2.0.2/2012
Medema Production A/S
Introduktion
Denne manual er en indeholder anvisning på hvordan
kørestolen Jazzy 1170 II, bør serviceres.
Service manualen er et supplement til vores reservedelskatalog
og brugervejledning.
Jazzy 1170 II er sikkerhedsmæssigt beregnet til anvendelse i
mindst 10 år, dog max. 5.000 timer, såfremt den gennemgår
service- og sikkerhedseftersyn hvert år, svarende til ca. 500
driftstimer. Servicen skal enten foregå hos Medema Danmark
A/S, eller hos et autoriseret værksted.
VIGTIGT: Af sikkerhedsmæssige hensyn er det af højeste
vigtighed at intervallet af service- og sikkerhedseftersyn
overholdes for at minimere risici for bremsesvigt, kortslutninger i
ledninger med evt. varmeudvikling og brand til følge.
Ønskes der hjælp i forbindelse med fejlfinding, står Mini Crosser
altid til rådighed med telefonisk assistance. Er der tale om
en tilsyneladende elektrisk fejl, hvor scooteren ikke vil køre,
bedes De oplyse fejlkoden. Den vises i batteriindikatoren på
betjeningspanelet. Læs herom i afsnittet ”Fejlfinding”.
De bedes desuden have scooterens serienummer klar ved
enhver henvendelse til Mini Crosser.
Har De spørgsmål, som ikke umiddelbart besvares af denne
manual, er De altid velkommen til at kontakte os på:
Medema Danmark A/S
Telefon: [phone]
E-mail: [e-mail]
Internet: www.minicrosser.dk
NB. Der tages forbehold for trykfejl og ændringer i
specifikationer.
Medema Production A/S forbeholder sig desuden ret til, at
opdatere service manualen i takt med eventuelle ændringer
eller forbedringer på produktet.

Service manual P9-0270-S 6 af 78 Version 2.0.2/2012
Medema Production A/S
Symboler
Bruges i brugervejledningen, hvor der beskrives situationer,
hvor personskade kan opstå og derfor kræver ekstra
opmærksomhed.
Bruges hvor teksten omhandler elektromagnetisk kompatibilitet
(EMC).
Advarsel!
Af sikkerheds hensyn må køretøjet ikke lånes ud til personer,
som ikke er fuldt fortrolige hermed. Køretøjet er beregnet til én
person.
MC Jazzy 1170 II er konstrueret til en personvægt på max.
155 kg. Køretøjet kan specialtilpasses fra fabrikken til en
personvægt på op til 200 kg.
Joystick
Joystickens styreboks må ikke udsættes for ekstreme
temperaturer eller være i et fugtigt miljø i lang tid.
Joystickens styreboks må ikke udsættes for kraftige slag
Slå ikke styreboksen fra under kørsel, undtagen i nødstilfælde,
eftersom dette kan skade elektronikken.
Til rengøring benyttes en fugtig klud med en mild
sæbevandsopløsning.
Der må IKKE komme vand eller fugt ind i styreboksen.
Sæde og ryg
Betrækket på sædet og ryglænet kan vaskes i vaskemaskine.
Vaskeanvisning findes på bagsiden af sædepuden / rygpuden.

Service manual P9-0270-S 7 af 78 Version 2.0.2/2012
Medema Production A/S
Sikker service
For at undgå personskade på såvel tekniker, som efterfølgende
bruger af kørestolen, er det vigtigt at man lærer sig produktet at
kende, inden der foretages service arbejde.
Vær specielt opmærksom på følgende:
Jazzy’en SKAL slukkes på joysticket. Er der tale om service på
elektriske dele SKAL også plus-polen på batteriet afmonteres.
Skal der i forbindelse med fejlfinding foretages målinger
af spænding, vær da meget opmærksom på ikke at lave
kortslutninger.
Vær meget opmærksom på ikke at kortslutte batteri-poler.
Pas på ikke at få løftet forkert på eller tabe tunge dele, som f.eks.
sæde, batterier og motorgear.
Sørg for at løfte centerhjulene fra jorden for at sikre, at Jazzy’en
ikke kører af sted ved fejlbetjening.
Brug professionel velholdt værktøj.
På steder hvor der er anvendt sikringsmøtrikker, SKAL der bruges
NYE, når Jazzy’en samles igen.
Vær opmærksom på at montere nye kabelstrips, på samme måde
som de sad. Sørg for at ingen kabler kan komme i klemme ved
bevægelige dele, eller at de kan stritte ud så man hænger fat i
dem.
Afslut enhver service med at sikre sig at produktet er i køreklar
stand: Check at alle stik sidder korrekt monteret og at alle
mekaniske dele sidder forsvarligt fastspændt.

Service manual P9-0270-S 8 af 78 Version 2.0.2/2012
Medema Production A/S
Værktøjsliste
Følgende værktøj behøves for at lave service på scooteren:
Seegerring tang
Unbrako nøgler
Unbrako 9/64
Topnøgler 7-17 mm
Fastnøgler 7-17 mm
Skruetrækkere med kryds og torx 10/15/20/25 kærv.
Spidstang
Skævbider
Plastik hammer
Dorn sæt
Hobbykniv
Stålbørste
Papegøjetang
Afisoleringstang
Kabelsko tang
Tang til Molex 5556/5558 crunos
Popnitte tang
Små kabelbindere
Multimeter
Batteritester
Dæktryksmåler
Dækpumpe med autoventil
Syrefri olie & fedt
Locktite 406 / 603 & 243
Store kabelbindere
Kabelbinder tang
Låserings tang

Service manual P9-0270-S 9 af 78 Version 2.0.2/2012
Medema Production A/S
1
3
5
4
7
8
2
6
Introduktion DX2
DX2 er den første i en ny generation af joysticks til styring af
elektriske kørestole. Med sin store LCD farveskærm og sin
logiske ikonopbyggede menustruktur, leder den brugeren frem
til målet.
Betegnelser - knapper
Dynamic DX2 AJR 1 Start/stop-knap
2 Blinklys venstre
3 Blinklys højre
4 Funktionsvælger
5 Display
6 Hastighedsvælger
7 Tilbehørsvælger
8 Horn
Betjening

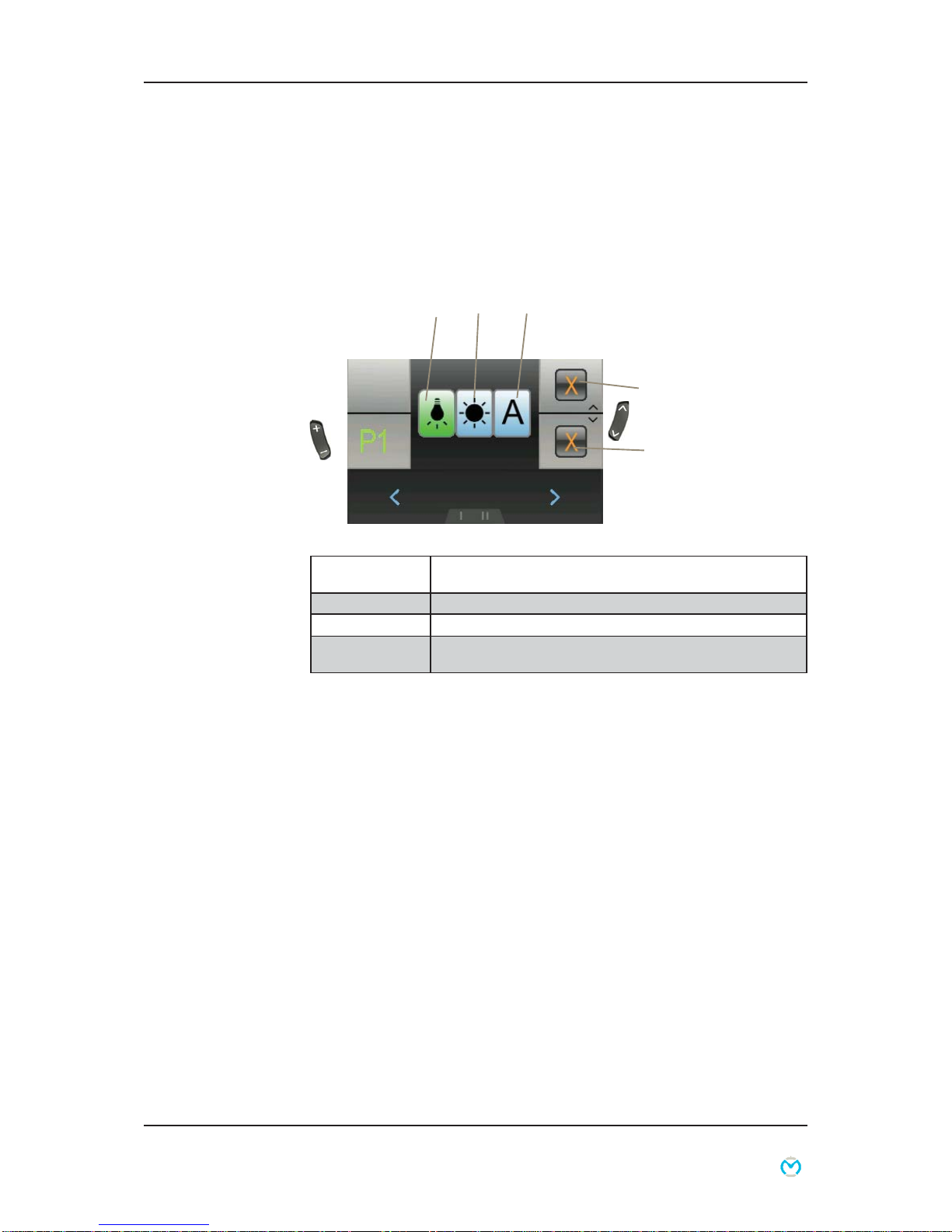

I toppen af displayet finder man statusbjælken. Batteriindikator
vises hele tiden. Uret kan slåes til eller fra efter ønske. De
øvrige lyser, når den tilhørende funktion er aktiv.
1 Batteriindikator
Grøn = fuldt opladet
Gult = mindst halv fuld
Rød = næsten tom - oplad nu!
2 Blinklys venstre er aktiv
Ved katastrofeblink blinker begger ikoner
3 Lyset er tændt
4 Fejlkode - se afsnit om fejlkoder
5 Blinklys højre er aktiv
Ved katastrofeblink blinker begge ikoner
6 Aktuel tid
1 2 3 4 5 6
1
3
5
4
7
8
2
6
Inledning DX2
DX2 är den första i en ny generation joysticks för styrning av
elektriska rullstolar. Med sin stora LCD-färgskärm och den
logiska, ikonuppbyggda menystrukturen leder den användaren
till målet.
Beteckningar - knappar
Dynamic DX2 AJR 1 Start-/stopp-knapp
2 Blinker vänster
3 Blinker höger
4 Funktionsväljare
5 Display
6 Hastighetsväljare
7 Tillbehörsväljare
8 Tuta
Handhavande
Högst upp på displayen finns statusraden. Batteriindikatorn
visas hela tiden. Klockan kan visas eller döljas enligt önskemål.
Övriga symboler lyser när motsvarande funktion är aktiv.
1 Batteriindikator
Grön = fulladdat
Gul = laddat till minst hälften
Röd = nästan tomt, ladda nu!
2 Blinker vänster är på
Vid varningsblinkers blinkar båda ikonerna
3 Belysningen är tänd
4 Felkod, se avsnittet om felkoder
5 Blinker höger är på
Vid varningsblinkers blinkar båda ikonerna
6 Aktuell tid
1 2 3 4 5 6

Service manual P9-0270-S 10 af 78 Version 2.0.2/2012
Medema Production A/S
Tænd/sluk for ur
Tryk på pil op/ned eller joystick (pres fremad) indtil ovenståen
ikon vises i centrum.
Brug ”funktionstasten” til at skifte mellem X og .
Acceptér med et tryk på pil op/ned tasten.
Visa/dölja klockan
Tryck på pil upp/ned eller för joysticken framåt tills ovanstående
ikon visas i mitten.
Använd ”funktionsväljaren” för att växla mellan X och .
Godkänn med ett tryck på pil upp/ned.

Service manual P9-0270-S 11 af 78 Version 2.0.2/2012
Medema Production A/S
Indstil hastighed
Når man tænder joysticken vises nedenstående billede i
displayet. I midten vises den hastighed man har valgt som
maks. hastighed. Hastighed vælges ved at trykke på plus/minus
tasten. Maks. hastighed er 5, laveste hastighed er 1.
De nederste funktioner vælges med knappen ”funktionsvælger”.
Valgt hastighed
Funktionstast
Valgt hastighed
Tryk på pil op/ned indtil billedet viser stolen. Brug ”funktions-
vælgeren” til at vælge den funktion der ønskes ændret. Brug
joysticket til at ændre f.eks. vinklen på sæderyggen.
Indstilling af sæde - ryg og benstøtter
Funktionsvælger
Inställning av hastighet
När joysticken slås på visas nedanstående bild på displayen.
I mitten visas den hastighet som valts som högsta hastighet.
Hastigheten väljs genom att trycka på plus/minus-knappen.
Högsta hastighet är 5, lägsta hastighet är 1.
De nedersta funktionerna väljs med knappen “funktionsväljare”.
Vald hastighet
Funktionsväljare
Vald hastighet
Tryck på pil upp/ned tills stolen visas på bilden. Använd
”funktionsväljaren” för att välja den funktion som ska ändras.
Använd joysticken för att ändra t.ex. ryggstödets vinkel.
Inställning av säte, rygg- och benstöd
Funktionsväljare

Service manual P9-0270-S 12 af 78 Version 2.0.2/2012
Medema Production A/S
Funktion Ikon
Tilt
Rygvinkel
Sædehejs
Venstre
benstøtte
Højre
benstøtte
Fodstøtter
begge
Liggende
Nakkestøtte
Kun de tilgængelige indstillinger vil blive vist.
Funktion Ikon
Lutning
Ryggvinkel
Säteslyft
Vänster
benstöd
Höger
benstöd
Fotstöd båda
Liggande
Nackstöd
Endast de inställningar som är tillgängliga visas.

Service manual P9-0270-S 13 af 78 Version 2.0.2/2012
Medema Production A/S
Tænd/sluk lyset
Tryk på pil op/ned indtil ikonet for lys fremkommer i centrum.
Pres herefter joysticket fremad for at tænde lyset. Pres igen
fremad for at slukke lyset.
Pres joysticket tilbage for at aktivere katastrofeblink. Og på
samme måde slukkes det igen.
Pres joysticket til højre eller venstre for at aktivere blinklyset. Og
på samme måde slukkes det igen.
Tryk på pil op/ned til solen fremkommer i centrum. Brug joystick
frem for at komme ind i indstillinger. Brug derefter tasten
”funktionsvælger” eller joystick højre/venstre til at ændre på
lysstyrken.
Joystick frem/tilbage eller pil op/ned accepterer de nye værdier
og returnerer til hovedmenuen.
Indstilling af skærmlys
Tända/släcka belysning
Tryck på pil upp/ned tills ikonen för belysning visas i mitten.
För sedan joysticken framåt för att tända belysningen. För den
framåt igen för att släcka belysningen.
För joysticken bakåt för att slå på varningsblinkers. För den åt
samma håll igen för att stänga av.
För joysticken åt höger eller vänster för att slå på blinkers. För
den åt samma håll igen för att stänga av.
Tryck på pil upp/ned tills solen visas i mitten. För joysticken
framåt för att komma till inställningarna. Använd sedan knappen
”funktionsväljare” eller joysticken åt höger/vänster för att ändra
ljusstyrkan.
Du godkänner det nya värdet och återgår till huvudmenyn
genom att föra joysticken framåt eller bakåt eller trycka på pil
upp/ned.
Inställning av skärmbelysning

Service manual P9-0270-S 14 af 78 Version 2.0.2/2012
Medema Production A/S
Indstilling af skærm-miljø
Brug pil op/ned indtil ”dag/nat” ikonet vises i centrum. Brug
joystick fremad for at vælge indstillinger. Nedenstående billede
fremkommer.
1 2 3
Opsætning Resultat
1 - Indendørs Skærmen har sort baggrund
2 - Udendørs Skærmen har hvid baggrund
3 - Automatisk Skærmen skifter baggrundsfarve (sort/hvid) afhængig af lyset
i omgivelserne.
Brug ”funktionsvælgeren” eller joystick højre/venstre for at
vælge indstilling.
Joystick fremad accepterer de nye indstillinger og returnerer til
hovedmenuen.
Joystick tilbage eller pil op/ned annullerer de nye indstillinger og
går tilbage til hovedmenuen.
Exit / Cancel
Exit / Cancel
Inställning av skärmmiljö
Använd pil upp/ned tills ikonen ”dag/natt” visas i mitten. För
joysticken framåt för att välja inställningar. Nedanstående bild
visas.
1 2 3
Inställning Resultat
1 - Inomhus Skärmen har svart bakgrund
2 - Utomhus Skärmen har vit bakgrund
3 - Automatisk Skärmen växlar bakgrundsfärg (svart/vit) beroende på
omgivningens ljus.
Använd ”funktionsväljaren” eller för joysticken åt höger/vänster
för att välja inställning.
Joysticken framåt bekräftar den nya inställningen och återgår till
huvudmenyn.
Joysticken bakåt eller pil upp/ned avbryter och återgår till
huvudmenyn.
Avsluta/Avbryt
Avsluta/Avbryt

Service manual P9-0270-S 15 af 78 Version 2.0.2/2012
Medema Production A/S
Indstilling af klokken
Brug pil op/ned intil uret vises i centrum. Brug joystick fremad
for at vælge indstillinger. Nedenstående billede fremkommer.
Brug ”funktionsvælgeren” eller joystick højre/venstre til at vælge
det ciffer der skal ændres.
Joystick fremad tæller op.
Joystick tilbage accepterer ny indstilling, og går tilbage til
hovedmenuen.
Pil op/ned annullerer ny indstilling, og går tilbage til
hovedmenuen.
Systemlås
For at låse DX systemet
Tryk på tænd/sluk knappen i 4 sek. mens systemet er tændt.
Systemet vil nu lukke ned i låst tilstand.
Inställning av klockan
Använd pil upp/ned tills klockan visas i mitten. För joysticken
framåt för att välja inställningar. Nedanstående bild visas.
Använd ”funktionsväljaren” eller joystick till höger/vänster för att
välja den siffra som ska ändras.
Joysticken framåt ökar värdet.
Joysticken bakåt bekräftar den nya inställningen och återgår till
huvudmenyn.
Pil upp/ned avbryter och återgår till huvudmenyn.
Systemlås
Låsa DX-systemet
Håll av/på-knappen intryckt i fyra sekunder medan systemet är på.
Då låses systemet.

Service manual P9-0270-S 16 af 78 Version 2.0.2/2012
Medema Production A/S
Fejlkode
Kode Årsag Betydning
1 DX Modulet Kan betyde:
- fejl i programmering
- fejl i ledningsforbindelsen
- intern fejl i et modul
Sluk for stolen og tænd igen. Hvis ikke det virker,
kontakt kompetent tekniker (HMC eller terapeut).
2 DX Accessory Kan betyde:
- kører langsom på grund af hævet sæde
(programmering). Ikke en fejl
Sænk sædet til nederste position. Hvis ikke det virker,
kontakt kompetent tekniker (HMC eller terapeut).
3 Motor 1 / L
(M1) Kan betyde: - løs forbindelse fra motoren til powermodulet
- kortslutning
Check at ingen stik sidder løse.
Kontakt kompetent tekniker (HMC eller terapeut).
4 Motor 2 / L
(M2) Kan betyde: - løs forbindelse fra motoren til powermodulet
- kortslutning
Check at ingen stik sidder løse.
Kontakt kompetent tekniker (HMC eller terapeut).
5 Parkerings-
bremse 1 (M1
venstre)
Kan betyde:
- løs forbindelse
- kortslutning
Check at ingen stik sidder løse.
Kontakt kompetent tekniker (HMC eller terapeut).
6 Parkerings-
bremse 2 (M2
højre)
Kan betyde:
- løs forbindelse
- kortslutning
Check at ingen stik sidder løse.
Kontakt kompetent tekniker (HMC eller terapeut).
For at låse DX systemet op
Tryk på tænd/sluk knappen. Systemet vil vise en lås i displayet.
Tryk på hornet 2 gange indenfor 10 sek. Systemet vil starte op på
normal vis.
Felkoder
Kod Orsak Betydelse
1 DX modulen Kan betyda:
- fel i programmering
- fel i ledningsförbindelsen
- internt fel i en modul
Stäng av stolen och starta den igen. Om det inte
hjälper, kontakta behörig tekniker (HMC eller terapeut).
2 DX tillbehör Kan betyda:
- kör långsamt på grund av upphissat säte
(programmering). Inget fel.
Sänk sätet till det nedersta läget. Om det inte hjälper,
kontakta behörig tekniker (HMC eller terapeut).
3 Motor 1 / L
(M1) Kan betyda: - lös anslutning från motorn till kraftmodulen
- kortslutning
Kontrollera att ingen kontakt har lossnat.
Kontakta en behörig tekniker (HMC eller terapeut).
4 Motor 2 / L
(M2) Kan betyda: - lös anslutning från motorn till kraftmodulen
- kortslutning
Kontrollera att ingen kontakt har lossnat.
Kontakta en behörig tekniker (HMC eller terapeut).
5 Parkerings-
broms 1 (M1
vänster)
Kan betyda:
- lös anslutning
- kortslutning
Kontrollera att ingen kontakt har lossnat.
Kontakta en behörig tekniker (HMC eller terapeut).
6 Parkerings-
broms 2 (M2
höger)
Kan betyda:
- lös anslutning
- kortslutning
Kontrollera att ingen kontakt har lossnat.
Kontakta en behörig tekniker (HMC eller terapeut).
Låsa upp DX-systemet
Tryck på av/på-knappen. Ett lås visas på displayen.
Tryck på tutan två gånger inom tio sekunder. Systemet startar i
normalt läge.

2
4
3
9
10
5
6
1A
3
7
8
1B
2
4
3
10
5
6
1
9
11
7
8
Service manual P9-0270-S 17 af 78 Version 2.0.2/2012
Medema Production A/S
Betegnelser Joystick G90T og G90A
Dynamic G90T Dynamic G90A
1A Start/stop-knap (trykknap) 1 Start/stop-knap
1B Start/stop-knap (vippekontakt) 2 Display
2 Display 3 Valg af program
3 Gear ned / op 4 Display for sædefunktioner
4 Display f/sædefunktioner 5 Batteriindikator
5 Batteriindikator 6 Magnetlås
6 Magnetlås 7 Horn
7 Horn 8 Joystick
8 Joystick 9 Sædefunktion / lys,
katastrofeblink og blinklys
9 Sædefunktion / lys,
katastrofeblink og blinklys 10 Blinklys venstre / lys
10 Valg af sædefunktion
(vippekontakt) 11 Blinklys højre / katastrofeblink

13
3
12
11
10
9
14
1
2
3
4
5
6
7
8
15
5
6
7
8
1
2
3
4
Service manual P9-0270-S 18 af 78 Version 2.0.2/2012
Medema Production A/S
Betegnelser Dolphin og Europa joystick
Dolphin joystick Europa joystick
1 Batteriindikator 1 Batteriindikator
2 Sluk / Tænd kontakt 2 Slut / Tænd kontakt
3 Blinklys (ekstra udstyr) 3 Horn
4 Horn 4 Blinklys / Katastrofeblink
5 Sædeløft 5 Magnetnøgle
6 Lys (lygter er ekstra udstyr) 6 Hastighed / El-funktion (ryg- /
sædefunktioner - i form af
bogstaver)
A = Tilt sæde
B = El-ryg
C = Fodstøtte
D = Fodstøtte
E = Sædeløft
L = Katastrofeblink (tilbage) +
Lys (frem)
7 Sædetilt 7 Blinklys / Lys
8 Hæve/sænke højre benstøtte 8 Joystick
9 Hæve/sænke venstre benstøtte
10 Ryglænsindstilling
11 Katastrofeblink (ekstra udstyr)
12 Hastighed
13 Grøn indikatorlampe
14 Magnetnøgle
15 Joystick

2
4
3
9
10
5
6
1A
3
7
8
1B
2
4
3
10
5
6
1
9
11
7
8
Service manual P9-0270-S 19 af 78 Version 2.0.2/2012
Medema Production A/S
Betjening G90T og G90A
Valg af hastighed G90T Valg af hastighed G90A
1 For at starte for stolen:
Tryk på knappen 1A eller brug
vippekontakten 1B
Vent til batteriindikatoren har
stabiliseret sig (3-5 sekunder)
1 For at starte for stolen:
Tryk på knappen 1, og vent til
batteriindikatoren har stabiliseret
sig (3-5 sekunder)
2 Vælg maks hastighed:
Tryk gentagne gange på knap 3
eller vippekontakt 10, så tallene
skifter mellem 1, 2, 3, 4 og 5.
1 er laveste hastighed og 5 er
højeste. (Kan variere. Nogle
stole går kun til 3)
2 Vælg maks hastighed:
Tryk gentagne gange på
knappen 3, så tallene skifter
mellem 1, 2, 3, 4 og 5 på
displayet. Vælg tal for ønsket
hastighed. 1 er laveste og 5 er
højeste hastighed.
Kørsel Kørsel
1 Begynd at køre ved at føre
joysticken i den retning, du
ønsker at køre. Hastigheden
reguleres med udslaget på
joysticken. For at bremse
føres joysticken tilbage til
udgangsstillingen i midten.
1 Begynd at køre ved at føre
joysticken i den retning, du
ønsker at køre. Hastigheden
reguleres med udslaget på
joysticken. For at bremse
føres joysticken tilbage til
udgangsstillingen i midten.
2 Det er vigtigt at kontrollere
batteriindikatoren med jævne
mellemrum for at undgå, at
stolen går i stå på grund af flade
batterier.
2 Det er vigtigt at kontrollere
batteriindikatoren med jævne
mellemrum for at undgå, at
stolen går i stå på grund af flade
batterier.

AB CD E
Service manual P9-0270-S 20 af 78 Version 2.0.2/2012
Medema Production A/S
Valg af sædefunktioner
Valg af sædefunktioner
G90T Valg af sædefunktioner G90A
A Venstre fodplade A Venstre fodplade
B Sædevinkel (tilt) B Sædevinkel (tilt)
C Rygvinkel C Rygvinkel
D Sædehøjde D Sædehøjde
E Højre fodplade E Højre fodplade
Hvis A og E blinker på samme tid, kan begge fodplader betjenes på én
gang. Dette er afhængig af programmeringen.
