Meec 023-024 User manual

Bruksanvisning (Översättning av bruksanvisning i original) Sticksåg 800W
Bruksanvisning (oversettelse av original bruksanvisning) Stikksag 800W
Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Wyrzynarki 800W
Instruction manual (Original Instructions) Jig Saw 800W
VARNING: Läs instruktionerna innan du använder produkten!
ADVARSEL: Les instruksjonene før du bruker produktet!
OSTRZEŻENIE: Przed użyciem produktu należy się zapoznać z instrukcją!
WARNING: Read the instructions before using the product!
140211
023-024
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 cm

2
SE
Innehåll
1. Användningsområden ....................................................................................................3
2. Säkerhetsföreskrifter ......................................................................................................3
3. Symbols..........................................................................................................................7
4. Tekniska data .................................................................................................................8
5. Beskrivning.....................................................................................................................9
6. Uppackning ..................................................................................................................10
7. Montering .....................................................................................................................10
8. Anslutning till strömkälla...............................................................................................13
9. Allmän användning.......................................................................................................13
10. Skötsel och underhåll...................................................................................................18
11. Förvaring och transport ................................................................................................19
12. Felsökning....................................................................................................................20
13. Återvinning och kassering ............................................................................................20

3
SE
1. Användningsområden
Denna sticksåg är avsedd för att såga i trä och liknande material, t.ex. MDF och spånskiva,
plast och metall med hjälp av lämpliga sågblad. Den inbyggda lasern ger hjälp med
markerade kaplinjer.
Produkten måste användas i upprätt läge med basplattan plant mot arbetsstycket. Den kan
inte användas upp och ned eller stationärt på en arbetsbänk.
Av säkerhetsskäl är det av största vikt att du läser hela bruksanvisningen innan du
använder maskinen för första gången och att du följer alla instruktioner i bruksanvisningen.
Denna produkt är avsedd endast för privat hemmabruk, inte för yrkesbruk. Den får inte
användas för andra ändamål än de som beskrivs.
2. Säkerhetsföreskrifter
Allmänna säkerhetsföreskrifter för elverktyg
ARNING! Läs alla säkerhetsföreskrifter och alla instruktioner. Om inte
säkerhetsföreskrifter och instruktioner följs, kan det leda till elolycksfall,
brand och/eller allvarliga personskador.
Spara alla säkerhetsföreskrifter och instruktioner för framtida bruk.
Med termen ”elverktyg” i säkerhetsföreskrifterna avses ditt nätanslutna
(sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.
Säkerhet i arbetsområdet
1. Håll arbetsområdet rent och väl upplyst. Belamrade och mörka områden ökar
risken för olyckor.
2. Använd inte elverktyg i explosiva miljöer, som i närheten av lättantändliga
vätskor eller gaser eller lättantändligt damm. Elverktyg bildar gnistor som kan
antända damm eller ångor.
3. Håll barn och kringstående personer på avstånd när du arbetar med ett
elverktyg. Om du blir distraherad kan det leda till att du förlorar kontrollen över verktyget.
Elsäkerhet
1. Elverktygets stickpropp måste passa i nätuttaget. Ändra aldrig stickproppen
på något sätt. Använd aldrig adaptrar tillsammans med jordade elverktyg. Intakta
stickproppar och passande nätuttag minskar risken för elolycksfall.
2. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
Risken för elolycksfall ökar om din kropp är jordad.
3. Utsätt inte elverktyg för regn eller fukt. Om vatten tränger in i ett elverktyg ökar
risken för elolycksfall.
4. Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra
inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa
kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
5. När du använder ett elverktyg utomhus ska du använda en förlängningssladd
som är avsedd för utomhusbruk. Användning av en sladd som är avsedd för
utomhusbruk minskar risken för elolycksfall.

4
SE
6. Om du måste använda ett elverktyg i fuktig miljö ska det anslutas till en
strömkälla med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för
elolycksfall.
Personlig säkerhet
1. Var uppmärksam, se noga efter vad du gör och använd sunt förnuft när du
arbetar med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av
droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete
med elverktyg kan leda till allvarlig personskada.
2. Använd skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning
som dammltermask, halksäkra skyddskor, hjälm och hörselskydd som används på
lämpligt sätt minskar risken för personskada.
3. Förhindra oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge
innan du ansluter till strömkällan och/eller batteriet eller tar upp eller bär
verktyget. Olycksrisken är stor om du bär elverktyget med ngret på strömbrytaren
eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
4. Ta bort alla ställnycklar och skruvnycklar innan du slår på verktyget. Att lämna
kvar en nyckel på en roterande del av elverktyget kan leda till personskada.
5. Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt
har du bättre kontroll över elverktyget i oväntade situationer.
6. Använd lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår,
kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt
hår kan fastna i rörliga delar.
7. Om det nns utrustning för dammutsugning och dammuppsamling ska denna
anslutas och användas på rätt sätt. Sådana anordningar kan minska risken för
problem som orsakas av damm.
Användning och skötsel av elverktyg
1. Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Rätt
elverktyg fungerar bättre och säkrare när det används med avsedd belastning.
2. Använd inte elverktyget om det inte går att slå på och av det med strömbrytaren.
Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
3. Koppla ur stickproppen från uttaget och/eller ta bort batteriet från elverktyget
innan du gör några justeringar, byter tillbehör eller ställer undan verktyget.
Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas
oavsiktligt.
4. Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt inte personer
som inte känner till elverktyget eller har tagit del av dessa anvisningar använda
verktyget. Elverktyg är farliga i händerna på okunniga användare.
5. Underhåll elverktyget. Kontrollera att rörliga delar inte är felinriktade eller har
fastnat, att delar inte har gått av och att inga andra förhållanden föreligger
som kan påverka användningen av verktyget. Om elverktyget är skadat ska det
repareras innan det används. Många olyckor orsakas av bristfälligt underhållna
elverktyg.
6. Se till att skärande verktyg är vassa och rena. Skärande verktyg som underhålls
korrekt och har vassa eggar kärvar mindre ofta och är lättare att styra.

5
SE
7. Använd elverktyget, tillbehör och bits etc. i enlighet med dessa anvisningar,
med beaktande av arbetsförhållandena och det arbete som ska utföras. All annan
användning av elverktyget än den avsedda kan leda till farliga situationer.
Service
1. Se till att elverktyget servas av kvalicerad reparatör som endast använder
identiska reservdelar. På så sätt garanteras att elverktyget förblir säkert att använda.
Säkerhetsföreskrifter för sticksåg
1. Håll elverktyget i den isolerade greppytan när du utför arbete där det är möjligt
att kaptillbehöret kan komma i kontakt med dolda elledningar eller den egna
sladden. När kaptillbehör kommer i kontakt strömförande ledningar kan oskyddade
metalldelar på verktyget bli strömförande och ge användaren en elstöt.
Säkerhetsföreskrifter för laser
1. Skydda dig själv och din omgivning mot olyckor genom lämpliga försiktighetsåtgärder!
2. Titta inte direkt in i laserstrålen utan ögonskydd. En laserstråle som träffar ögat kan
orsaka permanent skada på näthinnan.
3. Titta inte direkt in i lasern med andra optiska instrument, t.ex. ett förstoringsglas.
4. Rikta inte laserstrålen mot personer eller djur eller mot reekterande ytor. Personer
och djur kan bli bländade och irriteras. Även en lågeffektslaser kan skada ögonen.
5. Varning! Om du utför andra processer än dem som beskrivs här kan det leda till farlig
strålning.
6. Öppna eller manipulera aldrig lasermodulen. Det kan leda till oväntad
strålningsexponering.
Vibrations- och ljuddämpning
För att minska effekterna av buller och vibrationer ska du begränsa användningstiden,
använda lägen för låga vibrationer och lågt ljud samt använda personlig skyddsutrustning.
Beakta följande punkter för att minimera risken att exponeras för vibrationer och högt ljud:
1. Använd produkten endast för det syfte den konstruerats för och enligt dessa
instruktioner.
2. Se till att produkten är i gott skick och väl underhållen.
3. Använd rätt tillbehör för produkten och se till att de är i gott skick.
4. Håll stadigt i handtagen/greppytan.
5. Underhåll produkten i enlighet med dessa instruktioner och se till att den är väl smord
(där så är lämpligt).
6. Planera arbetsschemat så att du fördelar användningen av verktyg med höga
vibrationer över en längre tidsperiod.

6
SE
Nödläge
Bekanta dig med hur du använder denna produkt med hjälp av denna bruksanvisning.
Lägg säkerhetsanvisningarna på minnet och följ dem till punkt och pricka. På så sätt kan
du undvika risker och faror.
1. Var alltid uppmärksam när du använder denna produkt, så att du upptäcker och
hanterar risker på ett tidigt stadium. Ett snabbt ingripande kan förhindra allvarliga
personskador och skador på egendom.
2. Slå av maskinen och koppla från strömförsörjningen vid fel. Se till att produkten
kontrolleras av en kvalicerad yrkesman och vid behov repareras innan du använder
den igen.
Ytterligare risker
Även om du använder denna produkt i enlighet med alla säkerhetskrav kvarstår risken för
personskador och andra skador. Följande faror som har med denna produkts konstruktion
och utformning att göra kan uppstå:
1. Hälsoeffekter till följd av vibrationer om produkten används under lång tid eller inte
hanteras och underhålls på rätt sätt.
2. Person- och egendomsskada på grund av trasiga skärtillbehör eller plötslig kontakt
med dolda objekt vid användning.
3. Risk för person- och egendomsskada som orsakas av ivägslungade föremål.
VARNING! Denna produkt genererar ett elektromagnetiskt fält vid
användning! Detta fält kan under vissa omständigheter påverka aktiva
och passiva medicinska implantat! För att minska risken för allvarliga eller
livshotande skador rekommenderar vi personer med medicinska implantat
att rådgöra med sin läkare och tillverkaren av det medicinska implantatet
före användning av denna produkt!

7
SE
3. Symboler
På produkten, märketiketten och i dessa instruktioner hittar du bland annat följande
symboler och förkortningar. Bekanta dig med dem för att minska risken för person- och
egendomsskador.
Lås/för att dra åt eller fästa. Använd ögonskydd.
Lås upp/för att lossa. Använd dammltermask.
Obs/anmärkning. Använd skyddshandskar.
Varning. Använd halksäkra
skyddsskor.
Les bruksanvisningen. Endast för att såga i trä
Bruk hørselvern. Endast för att såga i metall
Slå av produkten och koppla bort den från strömkällan före ihopmontering,
rengöring, justeringar, underhåll, förvaring och transport.

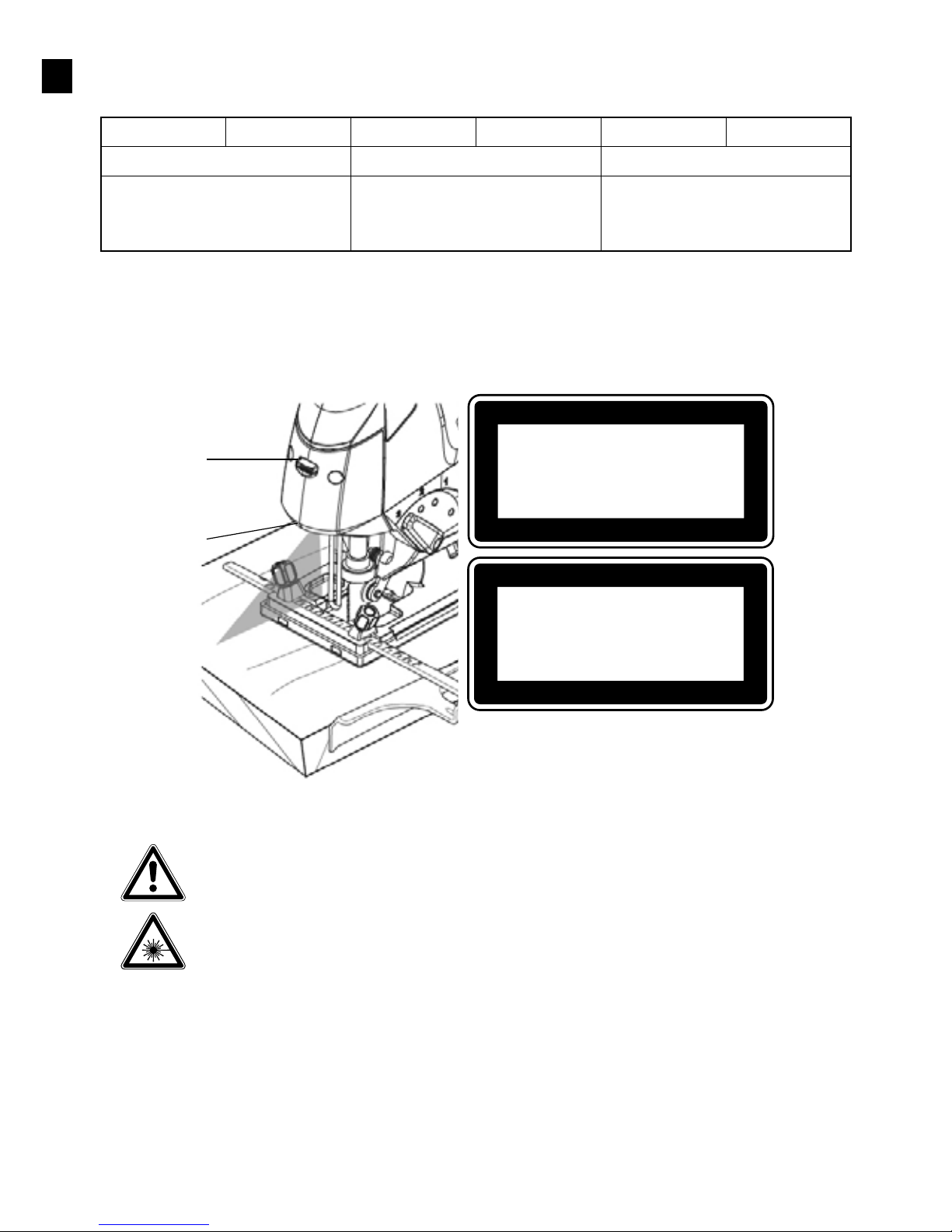

Laservarning! Titta inte in i strålen, laserprodukt klass 2.
Denna produkt har skyddsklass II. Det betyder att den är utrustad med
utökad eller dubbel isolering.
Produkten överensstämmer med gällande EU-direktiv, och en
utvärderingsmetod för att kontrollera överensstämmelse med dessa direktiv
har använts.
WEEE-symbol. Uttjänta elektriska produkter ska inte kasseras med
hushållsavfall. Återvinn där sådana möjligheter nns. Kontrollera med lokala
myndigheter eller din lokala butik för information om återvinning.

8
SE
4. Tekniska data
Allmänt
Märkspänning, frekvens 230 V~ , 50 Hz
Märkeffekt 800 W
Märkvarvtal utan belastning n0800 - 3100 min-1
Slaglängd 23 mm
Bladtyp T
Skyddsklass ||
Vikt cirka. 2,6 kg
Mått cirka. 280 x 85 x 220 mm
Maximal kapförmåga
i trä 110 mm
i mjukt kolstål 10 mm
Laser
Klass 2
Standard EN 60825-1:2007
Våglängd λ 650 nm
Energieffekt P < 1 mW
Ljudvärden (enl. SS-EN 60745-1 och SS-EN 60745-2-11)
Ljudtrycksnivå LpA 88,2 dB (A)
Ljudeffektnivå LWA 99,2 dB (A)
Osäkerhet KpA, KWA 3 dB (A)
Hand-/armvibrationsvärden (enl. SS-EN 60745-1 och SS-EN 60745-2-11)
Kapa trä ah, CW 9,321 m/s2
Kapa metallplåt ah, CM 7,898 m/s2
Osäkerhet K 1,5 m/s2
Det deklarerade vibrationsvärdet har uppmätts enligt en standardtestmetod och kan
användas för att jämföra en produkt med en annan. Det deklarerade vibrationsvärdet kan
även användas i en preliminär exponeringsbedömning.
VARNING! Beroende på den faktiska användningen av produkten kan
vibrationsvärdena skilja sig från det deklarerade totalvärdet. Vidta
lämpliga åtgärder för att skydda dig mot vibrationsexponeringar.
Beakta hela arbetsprocessen inklusive tiden produkten körs utan
belastning eller är avstängd.
Lämpliga åtgärder omfattar bland annat regelbundet underhåll och
regelbunden skötsel av produkten och tillbehör, att hålla händerna
varma, regelbundna pauser och ordentlig planering av arbetet.

9
SE
5. Beskrivning
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 cm
1 2 3 45
6a
7
8
9
10
11
12a
23b
12
23a
13
14
15
22
21
20
19
18
17
16 11a
1. Varvtalsreglage
2. Låsknapp
3. Strömbrytare
4. Handtag
5. Nätsladd med stickpropp
6. Bladförvaringsfack
a. Vänster sida
b. Höger sida*
7. Dammutsug
8. Vinkeländringsspak
9. Pendelväljare
10. Blåsomkopplare
11. Bottenplatta
a. Vinkelskala
12. Parallellstyrskena
a. Skala
13. Hållare
14. Låsvred
15. Bladstyrskena
16. Verktygshållare
17. Verktygshållarring
18. Bladskydd
19. Laser
20. Laserströmbrytare
21. Luftventiler
22. Greppyta
23. Sågblad
a. För stål
b. För trä
OBS! Delar markerade med * visas inte i denna översikt. Se respektive
avsnitt i bruksanvisningen.

10
SE
6. Uppackning
1. Packa upp alla delar och lägg dem på en plan och stadig yta.
2. Ta om så krävs bort allt förpackningsmaterial och alla transportanordningar.
3. Kontrollera att leveransen är komplett och utan skador. Om du upptäcker att delar
saknas eller är skadade ska du inte använda produkten, utan istället kontakta din
återförsäljare. Att använda en ofullständig eller skadad produkt innebär fara för
människor och egendom.
4. Se till att du har alla tillbehör och verktyg som behövs för montering och användning.
Detta inbegriper också lämplig personlig skyddsutrustning.
VARNING! Produkten och förpackningen är inte leksaker! Barn får inte
leka med plastpåsar, ark och smådelar! Det nns risk för kvävning!
7. Montering
VARNING! Produkten måste vara helt ihopmonterad innan den
används! Använd inte en produkt som bara är delvis ihopmonterad
eller monterad med skadade delar!
Anslut inte produkten till en strömkälla innan den är fullständigt
ihopmonterad!
Montera och byta sågblad
Med denna produkt kan olika sågblad (endast blad av typ T) användas beroende på
arbetsstyckets material.
VARNING! Använd alltid rätt sågblad enligt dess avsedda
användningsområde!
Iaktta de tekniska kraven för denna produkt (se avsnittet ”Tekniska
data”) när du köper och använder sågblad!
Sågblad är mycket vassa och blir heta vid användning! Hantera dem
med försiktighet! Använd skyddshandskar när du hanterar sågblad för
att undvika bränn- och skärskador och andra skador!

11
SE
1. Vänd produkten upp och ned.
2. Vrid verktygshållarringen (17)
moturs och ta bort
sågbladet (23) (om ett redan
är monterat) (bild 1, steg 1).
3. Sätt hårt in önskat
sågblad (23) i
verktygshållaren (16) (bild 1,
steg 2) och frigör sedan försiktigt
verktygshållarringen (17)
(bild 1, steg 3). Se till att
bladets kant ligger korrekt
mot bladstyrskenan (15).
4. Dra i sågbladet (23) för att
testa att det sitter ordentligt
på plats. Det ska inte vara
möjligt att dra ut det.
Parallellstyrskena
Fäst parallellstyrskenan
från vänster eller höger sida
för att såga parallellt med
arbetsstyckets kanter.
1. Lossa de två
låsvreden (14) (bild 2,
steg 1).
2. Rikta in parallellsty-
rskenan (12) med
hållarna (13) och för in
den (12) genom dem
(bild 2, steg 2).
3. Använd skalan (12a) för att
ställa in önskad bredd.
4. Dra åt låsvreden (14)
för att fästa parallellstyr-
skenan (12) i läge (bild 2,
steg 3).
16
23
17
Bild 1
DA
S
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 cm
Bild 2 (visas till vänster)
14
13
12
A
S
D

12
SE
Dammutsug
VARNING! Koppla på ett dammutsug för att hålla arbetsområdet rent
om du använder produkten för att såga i trä! Använd dammltermask
när du använder denna produkt! Damm kan vara hälsofarligt! Detta
gäller särskilt damm och spån från trä som har behandlats, t.ex. med
träskyddsmedel eller bets!
Koppla på lämplig dammutsug, t.ex. en passande dammsugare, på dammutloppet (7) (bild 3).
1. Sätt blåsomkopplaren (10) i ”till”-läge när produkten inte är ansluten till ett
dammutsugssystem så att damm och spån blåses bort från sågområdet.
2. Sätt blåsomkopplaren (10) i ”från”-läge när produkten är ansluten till ett
dammutsugssystem så att damm och spån kan sugas upp.
off on
BLOW
01 2 3 4 5 6 7 8 9 10 11 12 13 14 15 cm
Bild 3
10
7

13
SE
8. Anslutning till strömkälla
1. Se till att strömbrytaren (3) är i frånslaget läge.
2. Anslut stickproppen till lämpligt uttag.
VARNING! Kontrollera spänningen! Spänningen måste stämma med
informationen på märketiketten!
3. Produkten är nu klar att användas.
9. Allmän användning
1. Kontrollera att produkten, dess strömsladd och stickplugg och även dess tillbehör inte
är skadade före varje användning. Använd inte produkten om den är skadad eller visar
tecken på slitage.
2. Kontrollera ytterligare en gång att tillbehören sitter som de ska.
3. Håll alltid produkten i dess handtag och greppyta. Håll handtaget och greppytan torra
så att de ger säkert stöd.
4. Se till att luftventilerna är fria och inte är blockerade. Rengör dem vid behov med en
mjuk borste. Blockerade luftventiler kan leda till att produkten överhettas och skadas.
5. Stäng omedelbart av produkten om du störs i arbetet av att andra personer kommer in
i arbetsområdet. Låt alltid produkten stanna helt innan du ställer ned den.
6. Överansträng dig inte! Ta regelbundna pauser så att du verkligen kan koncentrera dig
på arbetet och ha full kontroll över produkten.

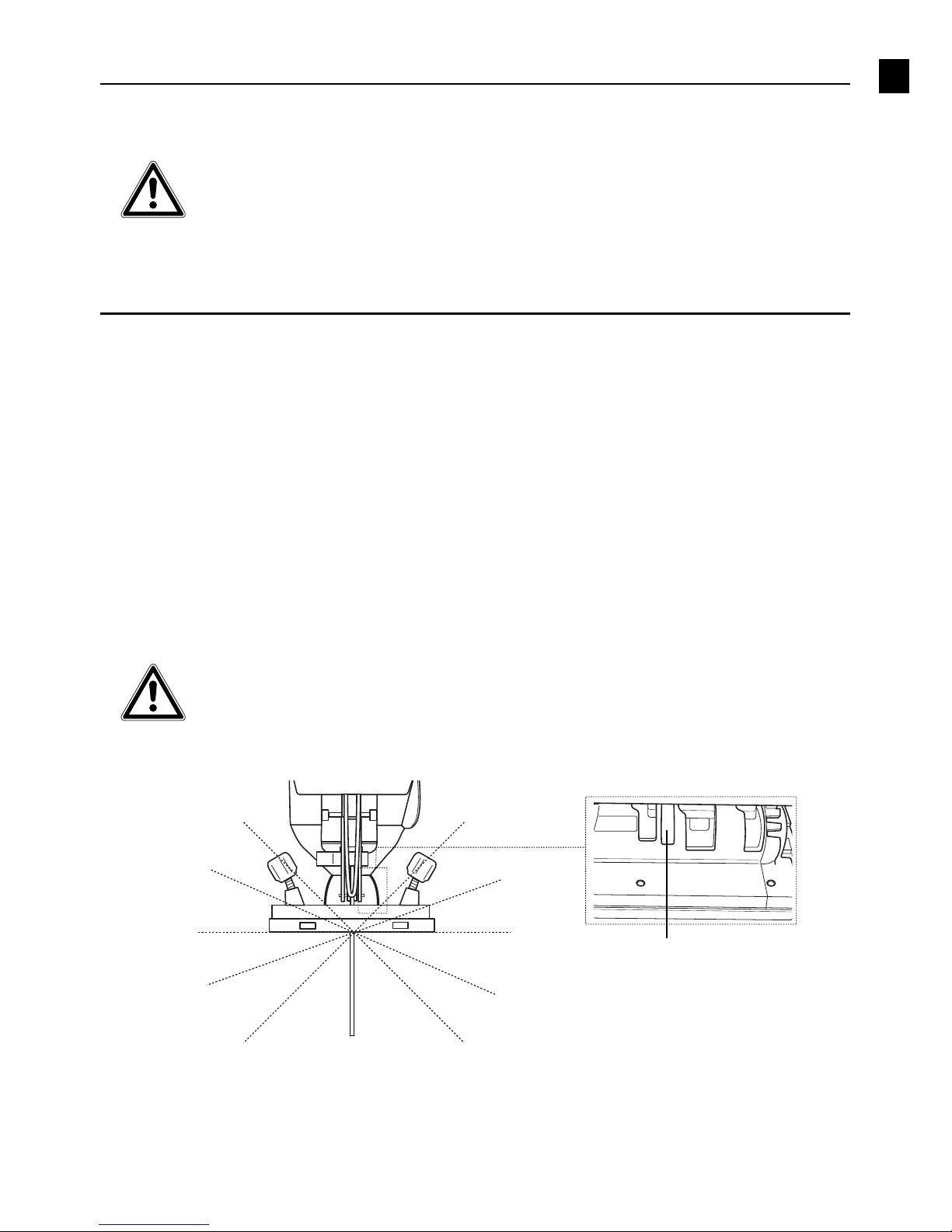

Vinkeljustering
VARNING! Se alltid till att produkten är avstängd och bortkopplad från
strömkällan innan du utför något arbete på produkten!
Ställ in sågvinkeln enligt dina behov (bild 4).
0º
22.5º
45º
0
22.5
45
11a
Bild 4

14
SE
1. Dra i vinkeljusteringsspaken (8) för att låsa upp basplattan (11) (bild 5, steg 1).
2. Flytta basplattan (11) framåt för att lossa den (bild 5, steg 2).
3. Luta basplattan (11) för att ställa in önskad sågvinkel (bild 5, steg 3).
4. Flytta basplattan (11) bakåt för att fästa den igen (bild 5, steg 4). Se till att tappen
fäster i tänderna.
5. Skjut på vinkeländringsspaken (8) för att låsa basplattan (11) (bild 5, steg 5).
VARNING! Se alltid till att du ställer in en fördenierad vinkel! Försök
inte ställa in något annat läge för att undvika plötslig tippning under
användningen vilket kan resultera i person- och egendomsskador!
01 2 3 4 5 6 7 8 9 10 11 12 13 14 15 cm
11
8
Bild. 5
A
S
D
F
G
Pendeljustering
VARNING!
Ändra endast inställningarna när produkten är avstängd och har
stannat helt! Se alltid till att pendelväljaren har satts i rätt läge
beroende på avsedd användning! Använd inte produkten med
pendelväljaren i något annat läge.

15
SE

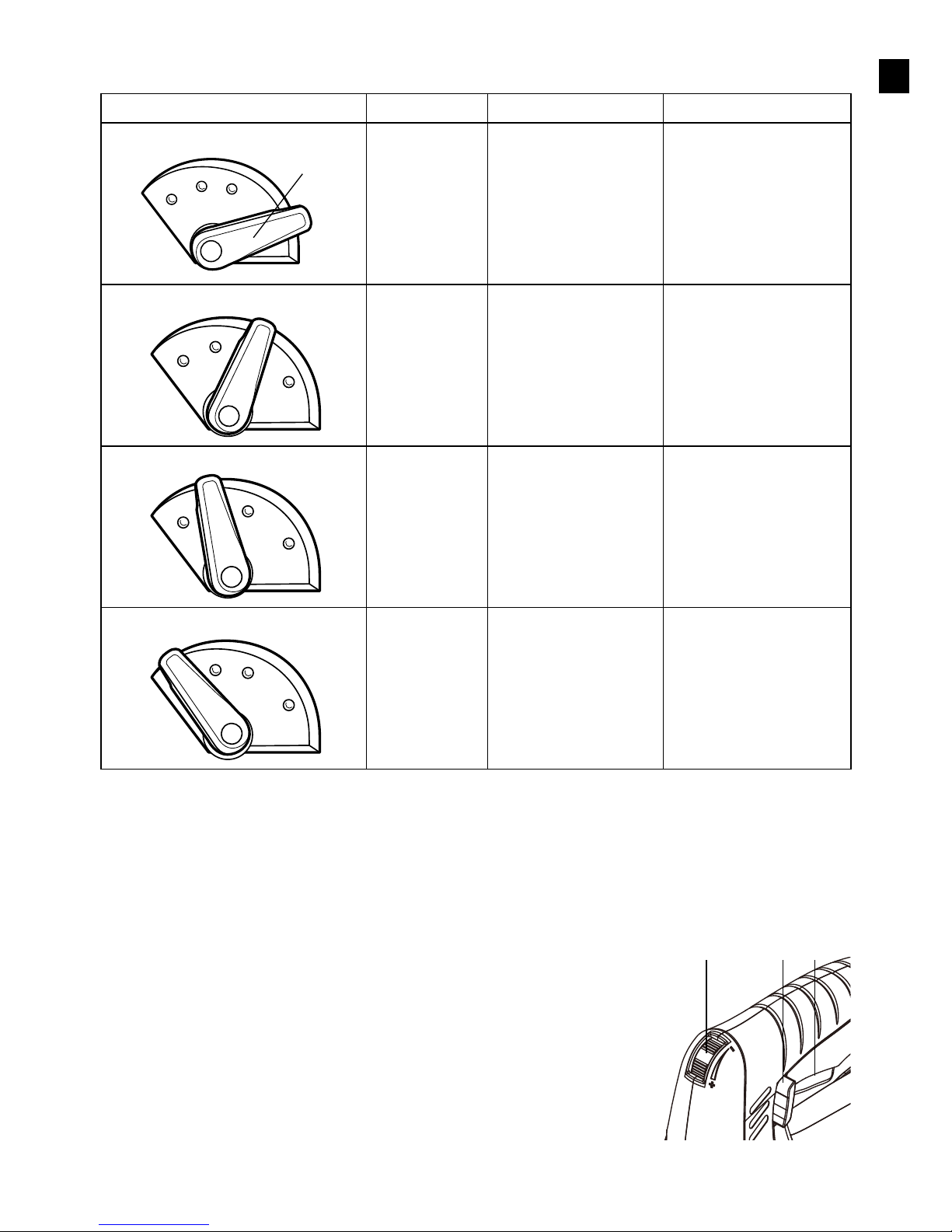

Justera pendelhastigheten utifrån arbetsstyckets material och tjocklek.
Bild Läge Pendelhastighet Tillämpning
1
0
2
39
0 från
n sågning av snäva
kurvor och cirklar i
tunna arbetsstycken
1
0
2
3
1 låg
hårda arbetsstycken,
(t.ex. stål och
spånplatta)
1
0
2
3
2 mellan tjocka arbetsstycken
(t.ex. trä och plast)
1
0
2
3
3 stark
snabb sågning i
mjuka
material
(t.ex. mjukt trä)
sågning i träbrernas
riktning
Slå på/av
Använd denna produkt i snabbläge eller kontinuerligt läge (bild 6).
Snabbläge
1. Slå på produkten genom att trycka på strömbrytaren (3).
2. Stäng av produkten genom att släppa upp strömbrytaren (3).
Kontinuerligt läge
1. Slå på produkten genom att hålla ned strömbrytaren (3).
2. Tryck på låsknappen (2) för att låsa strömbrytaren (3) åt ett
håll.
3. Släpp strömbrytaren (3), släpp låsknappen (2).
Strömbrytaren (3) är nu låst för kontinuerlig användning.
4. Tryck ned och släpp upp strömbrytaren (3) för att stänga av
produkten.
1 2 3
Bild 6

16
SE
Varvtalsreglage
Begränsa maxhastigheten med hjälp av varvtalsreglaget (1) (bild 6).
1 │││ 2│││ 3│││ 4│││ 5│││ 6
långsam mellan Snabb
hårt trä, tjocka
arbetsstycken
grova sågblad
plywood, mjukt kolstål,
aluminium och plast, ej
järnbaserad metall
mjuka, tunna
arbetsstycken
na sågblad
Laser
Använd lasern för att styra när du sågar längs markerade linjer (bild 7).
1. Slå på lasern genom att trycka på laserströmbrytaren (20).
2. Stäng av lasern genom att trycka på laserströmbrytaren (20) igen.
CAUTION! – LASER RADIATION!
Do not stare into beam!
Class 2 laser product
λ= 650 nm; P<1 mW
EN 60825-1:2007
LASERVARNING
Titta ej direkt i strålen
Laserklass 2
λ=650nm P<1mW
EN 60825-1:2007
20
19
Bild 7
VARNING! Titta inte in i strålen, laserprodukt klass 2!

17
SE
Såga

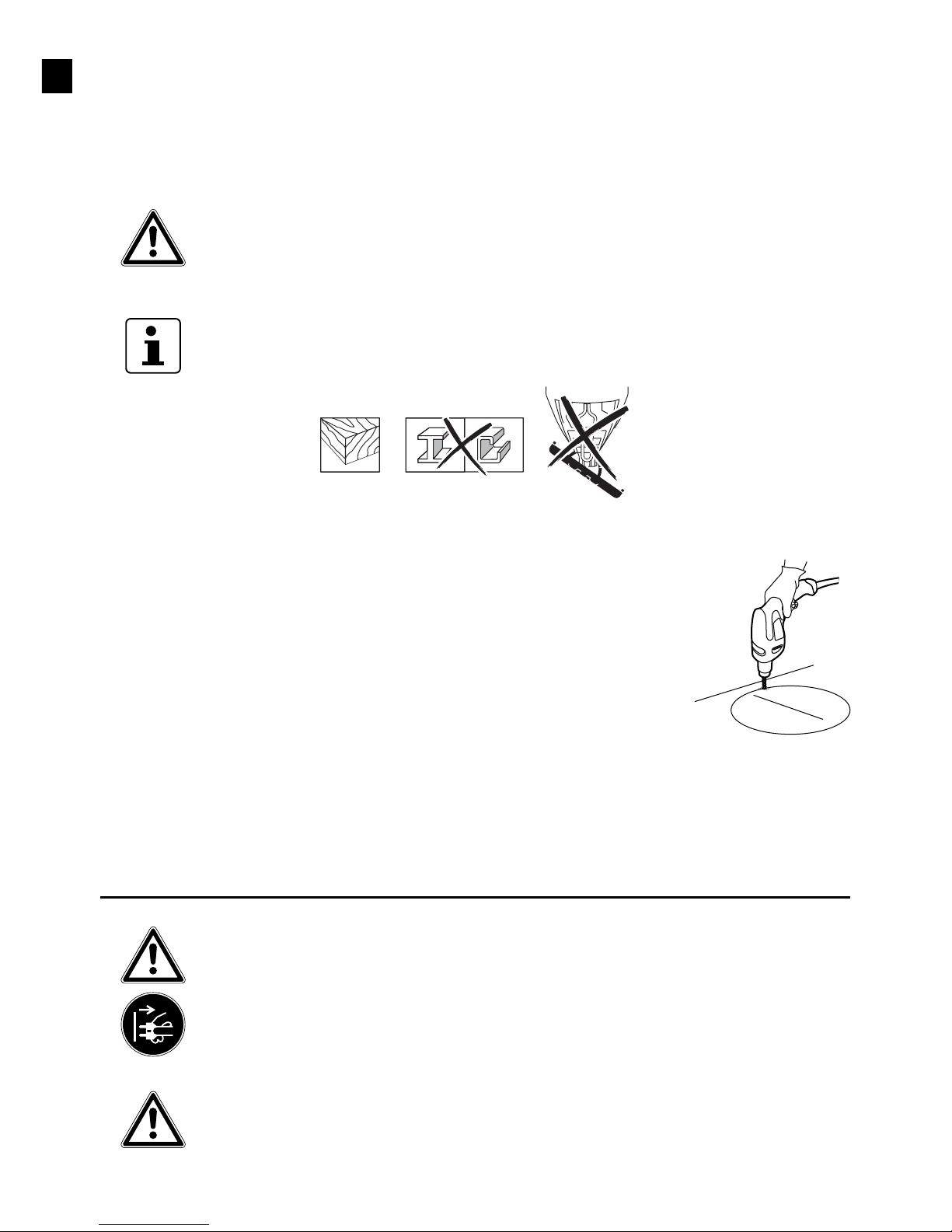

VARNING! Vid användning produceras nt damm! Vissa typer av
damm är lättantändliga och explosiva! Rök inte vid användning, håll
värmekällor och öppna lågor borta från arbetsplatsen!
Använd alltid ett dammutsugssystem och använd dammltermask för
att skydda dig mot de risker nt damm innebär!
1. Såga i berriktningen när så är möjligt för att undvika att sågbladet fastnar (23) och
kanten isas.
2. Ta hänsyn till sågkanten när du sågar längs markerade såglinjer. Såga inte direkt på
linjen utan precis vid sidan av den (bild 8).
Bild 8
3. Använd alltid sågolja längs såglinjen för att
minska värmen när du sågar i metall.
4. Se till att arbetsstycket är fritt från hinder som
spikar eller skruvar innan du börjar såga. Ta
vid behov bort dem.
5. Kontrollera att det nns tillräckligt med
utrymme för sågbladet (23) under arbetsytan.
6. Håll produkten med en hand på handtaget (4)
och den andra handen på greppytan (22).
Försök aldrig använda produkten med bara
en hand! Håll händerna borta från undersidan
av arbetsstycket (bild 9).
7. Slå på produkten och vänta tills den kör med
full hastighet innan du placerar den mot
arbetsstycket.
8. Placera basplattan (11) plant på arbetsstycket
och skjut produkten framåt med jämn
hastighet.
VARNING! Se alltid till att basplattan ligger plant mot arbetsstycket vid
användning! Försök inte såga med produkten när du bara håller den
med en hand!
9. Använd bara så mycket kraft som behövs för att produkten ska hållas plant mot
arbetsstycket. Större kraft kommer inte att förbättra, utan snarare försämra funktionen,
och ge ett ojämnt resultat.
10. Håll produkten i rörelse hela tiden. Stanna inte i ett läge för att undvika spår.
Bild 9

18
SE
11. Lyft produkten från arbetsstycket innan du stänger av den.
12. Stäng av produkten, låt den stanna helt och koppla bort den från strömkällan om
sågbladet fastnar i arbetsstycket. Först då kan du lossa bladet som fastnat.
Ficksågning (hålmetoden)
VARNING! Ficksågning får endast användas på mjuka material som trä,
gipsplattor etc.!
Använd endast korta sågblad!
Se alltid till att basplattan ligger plant mot arbetsstycket vid
användning! Försök inte såga med produkten när du bara håller den
med en hand!
Utför cksågning endast med fasvinkeln 0° (bild 10).
Bild 10
Använd följande ”hålmetod” för att börja såga ett hål mitt i arbetsstycket.ece.
1. Använd lämplig borr för att borra ett hål som är minst 12 mm i
diameter på såglinjen (bild 11).
2. För in sågbladet (23) som är monterat på produkten i hålet och
se till att det inte rör vid arbetsstycket.
3. Slå på produkten och vänta tills den går i full hastighet innan du
skjuter produkten framåt.
Efter användning
1. Slå av produkten, koppla bort den från strömkällan och låt den svalna.
2. Kontrollera, rengör och förvara produkten enligt beskrivningen nedan.
10. Skötsel och underhåll
VARNING! Slå alltid av produkten, koppla bort den från strömkällan
och låt den svalna innan du inspekterar, underhåller eller rengör den.
VARNING! Utför reparationer och underhåll endast enligt dessa
instruktioner! Alla andra arbeten måste utföras av behörig specialist!
Bild 11

19
SE
Rengöring
1. Håll produkten ren. Ta bort skräp från den efter varje användningstillfälle och innan
den ställs undan.
2. Rengör produkten med torr trasa. Använd borste för områden som är svåra att komma
åt.
3. Se särskilt till att rengöra luftventilerna (21) med trasa och borste efter varje
användningstillfälle.
4. Ta bort svår smuts med högtrycksluft (max. 3 bar).
OBS! Använd inte kemiska, alkaliska, slipande eller andra starka
rengöringsmedel eller desinfektionsmedel för att rengöra produkten
eftersom de kan skada dess ytor.
Underhåll
Kontrollera att produkten och dess tillbehör inte är slitna eller skadade före och efter
användning. Byt vid behov ut dem mot nya så som beskrivs i denna bruksanvisning. Iaktta
de tekniska kraven.
Strömsladd
Om detta elverktygs strömsladd är skadad måste den ersättas med en specialsladd som
kan inhandlas via serviceorganisationen.
Reparation
Denna produkt innehåller inga delar som kan repareras av konsumenten. Låt en
auktoriserad serviceverkstad eller behörig person undersöka och reparera produkten.
11. Förvaring och transport
Förvaring
1. Slå av produkten och koppla bort den från strömkällan.
2. Rengör produkten enligt beskrivningen ovan.
3. Förvara produkten och dess tillbehör på en mörk, torr, frostfri och väl ventilerad plats.
4. Förvara alltid produkten på en plats där barn inte kan nå den. Den ideala
förvaringstemperaturen är mellan 10 och 30 °C.
5. Vi rekommenderar att originalförpackningen används vid förvaring eller att produkten
täcks med lämplig tygtrasa eller liknande för att skydda den mot damm.
Transport
1. Slå av produkten och koppla bort den från strömkällan.
2. Bär alltid produkten i handtaget (4).
3. Skydda produkten mot tunga stötar och starka vibrationer den kan utsättas för när den
transporteras i ett fordon.
4. Säkra produkten för att förhindra att den glider eller ramlar omkull.

20
SE
12. Felsökning
Misstänkta fel beror ofta på orsaker som användaren själv kan åtgärda. Undersök därför
produkten med hjälp av detta avsnitt. I de esta fall kan problemen lösas snabbt.
VARNING! Utför endast stegen som beskrivs i dessa instruktioner! Allt
ytterligare inspektions-, underhålls- och reparationsarbete får endast
utföras av en auktoriserad serviceverkstad eller annan kvalicerad
specialist om du inte kan lösa problemet själv!
Problem Möjlig orsak Lösning
1. Produkten startar inte 1.1 Inte ansluten till
strömkälla
1.2 Strömsladden eller
stickproppen är trasig
1.3 Annat elektriskt fel på
produkten
1.1 Anslut till strömkälla
1.2 Låt elektriker med
specialkunskaper
undersöka produkten
1.3 Låt elektriker med
specialkunskaper
undersöka produkten
2. Produkten når inte full
effekt
2.1 Förlängningssladd
är inte lämplig för
användning med denna
produkt.
2.2 Strömkällan (t.ex.
generator) har för låg
spänning
2.3 Luftventilerna är
blockerade
2.1 Använd lämplig
förlängningssladd
2.2 Anslut till annan
strömkälla
2.3 Rengör luftventilerna
3. Otillfredsställande
resultat
3.1 Sågbladet är utslitet
3.2 Sågbladet passar inte
för arbetsstyckets
material
3.1 Byt ut mot en ny
3.2 Använd korrekt sågblad
4. Kraftiga vibrationer eller
oljud
4.1 Sågbladet är utslitet
4.2 Skruvar/muttrar är lösa
4.1 Byt ut mot en ny
4.2 Dra åt skruvar/muttrar
13. Återvinning och kassering
Värna om miljön!
Får inte kastas med hushållssoporna!
Denna produkt innehåller elektriska eller elektroniska komponenter som
ska återvinnas.
Lämna in produkten för återvinning på lämpligt ställe, t.ex.
den lokala återvinningsstationen.
JULA förbehåller sig rätten att göra ändringar. Vid eventuella problem, kontakta vår
serviceavdelning.
www.jula.com
